Методика поверки «Газоанализаторы СГОЭС» (МП- 242-1147 -2011)

Государственная система обеспечения единства измерений Газоанализаторы СГОЭС Методика поверки МП-242-1147-2011

Настоящая методика поверки распространяется на газоанализаторы СГОЭС всех исполнений (в дальнейшем - газоанализаторы) и устанавливает методы их первичной поверки и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

Настоящая методика поверки распространяется как на вновь выпускаемые газоанализаторы СГОЭС, так и на находящиеся в эксплуатации на территории РФ.

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица I — Операции поверки

Примечания:

• 1) * газоанализаторы, при поверке которых используются эквивалентные ГСО-ПГС, подлежат поверке в объеме операций первичной поверки не реже 1 раза в 3 года для контроля стабильности коэффициента пересчета;

• 2) после ремонта или замены оптического модуля газоанализаторы подлежат внеочередной

поверке в объеме операций первичной поверки.________________________________________________

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Требования безопасности

• 2.1   При проведении поверки должны быть соблюдены требования безопасности, изложенные в руководстве по эксплуатации ЖСКФ.413311.002 РЭ.

• 2.2   Должны выполняться требования техники безопасности в соответствии с действующими "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", "Правилами техники безопасности при эксплуатации электроустановок потребителей".

  He допускается сбрасывать ПГС в атмосферу рабочих помещений. Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

• 2.3

• 2.4

При проведении поверки должны быть применены средства, указанные в таблице 2 и повероч-газовые смеси (ПГС), указанные в таблице 3.

Таблица 2 - Средства поверки

Номер пункта Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

2) допускается использование других средств поверки, обеспечивающих определение метро-логических характеристик с требуемой точностью.

Таблица 3 — Технические характеристики ПГС, используемых при первичной поверке газоанализаторов

Примечания:

• 1) пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р 51330.19-99;

• 2) изготовители и поставщики ГСО-ПГС:

• -     ООО "Мониторинг", 190005, Россия, г. Санкт-Петербург, Московский пр., 19. тел. (812) 315-11-45, факс 327-97-76;

• -     ФГУП "СПО "Аналитприбор", 214031Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 51-32-39;

• -     ОАО "Линде Газ Рус", 143907, Россия, Московская обл., г. Балашиха, ул. Белякова, 1-а; тел: (495) 521-15-65, 521-48-83, 521-30-13; факс: 521-27-68;

• -     ЗАО “Лентехгаз”, 192148, Санкт-Петербург, Большой Смоленский проспект, д. 11, тел. (812) 265-18-29, факс 567-12-26.;

ООО "ПГС - Сервис", 624250, Россия, Свердловская область, г.Заречный ул.Попова 9-А, тел. (34377) 7-29-11, тел./факс (34377) 7-29-44.

• 3) Источник получения ПГС метанол - воздух, этанол - воздух, толуол - воздух, бензол - воздух, ацетон - воздух, МТБЭ - воздух - рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В (зав. № 01, регистрационный номер РЭ 154-1-132ГП-10);

• 4) Источник получения ПГС состава пропилен - азот - генератор газовых смесей ГГС-03-03 по 111ДЕК.418313.001 ТУ в комплекте с ГСО-ПГС состава пропилен — азот (8976-2008) в баллоне под давлением, выпускаемой по ТУ 6-16-2956-92;

• 5) Допускается использование в качестве ПГС № 1 вместо азота особой чистоты сорт 2 по ГОСТ 9293-74 ПНГ - воздуха марки Б по ТУ 6-21-5-82.

• 6) Допускается использование в качестве ПГС № 1 вместо ПНГ - воздух марки Б по ТУ 6-21-5-82 азота особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

• 7) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГСО-ПГС.

• 8) Пределы допускаемой погрешности ПГС при использовании ДГК-В рассчитываются в со-ответствии с Руководством по эксплуатации ШДЕК.418313.800 РЭ.

Таблица 4 - Технические характеристики эквивалентных ГСО-ПГС пропан - азот, используемых при периодической поверке газоанализаторов

Примечание - Допускается использование в качестве ПГС № 1 вместо ПНГ - воздух марки Б по ТУ 6-21-5-82 азота особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

Условия поверки

При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C относительная влажность окружающего воздуха, % атмосферное давление, кПа напряжение питания постоянным током, В

Подготовка к поверке

Перед проведением поверки следует:

• 5.1   проверить комплектность в соответствии с разделом 3 руководства по эксплуатации ЖСКФ 413311.002 РЭ - при первичной поверке;

• 5.2   подготовить газоанализатор к работе в соответствии с разделом 6 руководства по эксплуатации ЖСКФ 413311.002 РЭ — при первичной поверке;

• 5.3   выдержать ГСО-ПГС в баллонах под давлением и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.

• 6.1   Внешний осмотр

При внешнем осмотре должно быть установлено:

отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность составных частей газоанализатора;

наличие маркировки газоанализатора согласно требованиям раздела 8 руководства по эксплуатации ЖСКФ 413311.002 РЭ;

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

1)

должен быть в пределах (3,98 - 4,02) мА, контакты реле "неисправность" должны быть замкнуты;

• 2)    через 40...60 с газоанализатор должен перейти в режим измерений;

• 3)    по окончании времени прогрева выходной сигнал газоанализатора в атмосферном воздухе должен быть равен (4±0,8) мА.

Результаты опробования считают положительными, если по окончанию времени прогрева отсутствует информация об отказах.

6.3

Определение основной погрешности газоанализатора при первичной поверке

Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:

• 1)    собрать схему, приведенную на рисунке 1;

• 2)    для всех исполнений газоанализаторов с помощью камеры калибровочной подать на вход ПГС (таблица 3, в соответствии с исполнением поверяемого газоанализатора) с расходом (0,5±0,1) дм^ / мин в последовательности №1-2-3-2-1-Зв течение не менее 60 с;

  зафиксировать установившиеся значения выходного сигнала газоанализатора:

  • - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

  • - по цифровому выходу газоанализатора с помощью персонального компьютера с установлен-ПО "SgoGrad" (при первичной поверке);

  • - показания встроенного светодиодного дисплея (при его наличии).

  по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации

• 3)

  ным

4)

определяемого компонента на входе газоанализатора по формуле:

С,=Л-(/,-4),

• - установившееся значение выходного токового сигнала газоанализатора при подаче i-й ПГС, мА;

• - коэффициент функции преобразования, к = 6,25 % НКПР’М/Г'.

I — источник ПГС; 2 - вентиль точной регулировки; 3 - индикатор расхода (ротаметр);

4 - камера калибровочная; 5 - газоанализатор; 6 — блок питания;

7 - измерительный прибор (миллиамперметр); 8- конвертер RS 485 - RS 232;

9 - персональный компьютер.

Примечание - подачу ПГС от генератора газовых смесей ГГС-03-03 осуществлять через тройник, сбрасывая излишки ПГС в вытяжную вентиляцию.

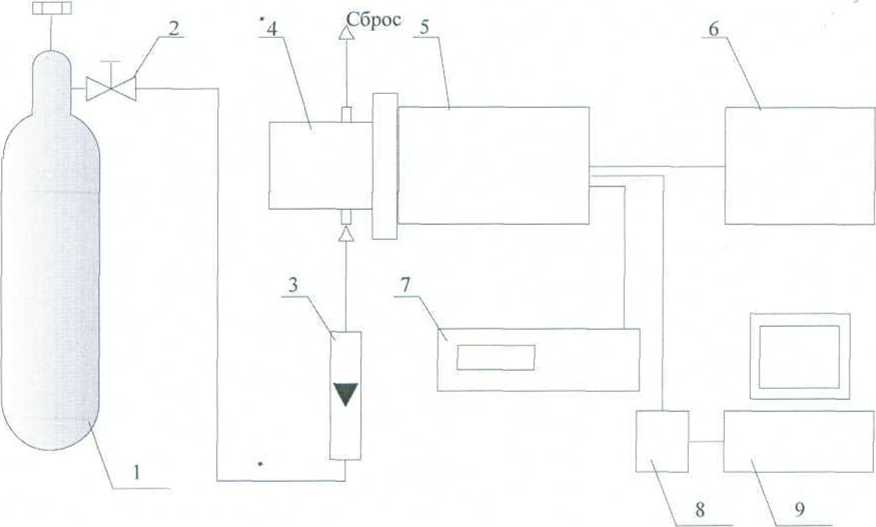

Рисунок 1 - Схема подачи ПГС на газоанализатор при проведении поверки

оценку основной относительной погрешности газоанализатора 5, %, рассчитать по формуле:

С -С

С,

для газоанализаторов исполнений "СГОЭС бутан", "СГОЭС изобутан", "СГОЭС пентан", СГОЭС циклопентан", "СГОЭС пропилен", "СГОЭС метанол", "СГОЭС этанол", "СГОЭС этан", СГОЭС этилен", "СГОЭС толуол", "СГОЭС бензол", "СГОЭС ацетон", "СГОЭС МТБЭ" с помощью камеры калибровочной подать на вход эквивалентные ГСО-ПГС пропан - азот (таблица 4, в соответствии с исполнением поверяемого газоанализатора) с расходом (0,5±0,1) дм^ / мин в последовательности № 1 - 2 в течение не менее 60 с;

8) зафиксировать выходные сигналы газоанализатора в порядке, описанном в п. 3);

• 9)    по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе газоанализатора по формуле (1);

• 10)   рассчитать основную погрешность газоанализатора в каждой точке поверки по формулам (2) и

  г

  % НКПР, рассчитывать по формуле:

(3), при этом

(4)

С

'-СЗЯ8

Результат испытания считают положительным, если:

• - основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице А.1 приложения А;

• - показания цифрового дисплея газоанализатора (при его наличии), показания, полученные по цифровому выходу и аналоговому выходу различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

6.3.2 Определение основной погрешности газоанализатора при периодической поверке

Определение основной погрешности газоанализатора при периодической поверке проводить в следующем порядке:

собрать схему, приведенную на рисунке 1;

с помощью камеры калибровочной подать на вход ПГС:

• - для исполнений "СГОЭС метан", "СГОЭС пропан", "СГОЭС гексан" - указанные в таблице 3 в последовательности №№ 1 - 2 - 3,

• - для исполнений "СГОЭС бутан", "СГОЭС изобутан", "СГОЭС пентан", "СГОЭС циклопентан", "СГОЭС пропилен", "СГОЭС метанол", "СГОЭС этанол", "СГОЭС этан", "СГОЭС этилен", "СГОЭС толуол", "СГОЭС бензол", "СГОЭС ацетон", "СГОЭС МТБЭ" - указанные в таблице 4 в последовательности №№ 1 - 2,

с расходом (0,5±0,1) дм^! мин’* в течение не менее 60 с;

зафиксировать установившийся выходной сигнал газоанализатора при подаче каждой ПГС:

• - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

• - показания встроенного светодиодного дисплея (при его наличии).

  • 4) определяемого компонента на входе газоанализатора по формуле (1);

  • 5)    рассчитать основную погрешность газоанализатора по формулам (2) и (3) с учетом (4).

  Результат испытания считают положительным, если:

  • - основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице А.1 приложения А;

  • - показания цифрового дисплея газоанализатора (при его наличии), и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации

• 6.3.3 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.3.1.

Оценку значения абсолютной вариации выходного сигнала, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле:

п =-=----

где С2,С2 -результат измерений довзрывоопасной концентрации определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, % НКПР;

- пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % НКПР.

Значение относительной вариации выходного сигнала в долях от пределов допускаемой основной относительной погрешности рассчитывают по формуле:

-с;'

где Jq - пределы допускаемой основной относительной погрешности газоанализатора, %.

Результат испытания считают положительным, если вариация выходного сигнала газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.3.4 Определение погрешности срабатывания порогового устройства

Определение погрешности срабатывания реле при превышении пороговых уровней производят в два этапа:

• 1) проводят проверку фактического состояния контактов реле и индикаторов на мониторе компьютера, подключенного к цифровому выходу газоанализатора;

• 2) на экране монитора фиксируется эмулируемая программно концентрация, при которой происходит срабатывание реле обоих порогов.

Для выполнения первого этапа СГОЭС подсоединяют к компьютеру (см. рисунок Д.2 руководства по эксплуатации ЖСКФ.413311.002 РЭ), дополнительно подключают прибор комбинированный Ц4311, включенный в режим измерения сопротивления, к контактам 1 и 2, 3 и 4. На компьютере запускается программа "SgoGrad" и при помощи меню на экран выводится окно, индицирующее состояние контактов реле. В исходном состоянии контакты реле должны быть разомкнуты, на дисплее также должны индицироваться разомкнутое состояние контактов реле. Затем к СГОЭС подключают камеру калибровочную и подают ПГС №3 с расходом от 0,2 до 0,4 дм’/мин. По достижению заданных при исходном программировании пороговых значений, должно происходить последовательное срабатывание реле с индикацией на дисплее. Следует убедиться, что состояния контактов реле в течение всего теста совпадают с состоянием соответствующих индикаторов на мониторе.

Для выполнения второго этапа СГОЭС отключают от камеры калибровочной и при помощи текущей программы эмулируется плавная подача газа с нарастающей концентрацией. По достижению порогов должны произойти срабатывания контактов реле и появиться индикация состояния с фиксацией уровня концентрации, при котором произошло срабатывание контактов реле.

Результаты испытаний считают удовлетворительными, если разность между значениями, зафиксированными на мониторе при срабатывании сигнализации, и установленными пороговыми значениями концентрации не превышает 0,2 в долях от пределов допускаемой основной погрешности.

• 6.3.5 Определение времени установления выходного сигнала

Определение времени установления выходного сигнала проводят в следующем порядке:

а) на вход газоанализатора подают ПГС №3 (таблица 3), фиксируют установившееся значение выходного сигнала газоанализатора;

б) вычисляют значение, равное 0,5 и 0,1 установившегося выходного сигнала газоанализатора;

в) снимают насадку с корпуса газоанализатора и включают секундомер

г) фиксируют время достижения значений, рассчитанных в п. б).

Результат испытания считают положительным, если время установления показаний не превышает:

• - по уровню 0,5 7о,5

• - по уровню о, 1 То,9

• 7.1   Газоанализатор признают годным к эксплуатации, если он удовлетворяет требованиям настоящего документа.

• 7.2   Положительные результаты первичной поверки заносятся в раздел 12 руководства по эксплуатации ЖСКФ.413311.002 РЭ, на корпус газоанализатора наносится поверительное клеймо и (или) выдается свидетельство о поверке установленной формы по ПР 50.2.006-94 (с изм. № 1 от 26.11.2001 г.).

• 7.3   На оборотной стороне свидетельства о поверке должны быть указаны следующие данные:

• - наименование нормативного документа, в соответствии с которым проведена поверка;

• - результаты внешнего осмотра;

• - результаты опробования;

• - результаты определения метрологических характеристик с указанием максимальных значений погрешности, полученных в ходе поверки;

• - значение коэффициента пересчета для эквивалентной ПГС пропан - воздух или пропан - азот (для газоанализаторов, периодическая поверка которых проводится с использованием газов - эквивалентов);

• - основные средства поверки;

• - условия, при которых проведена поверка;

• - подпись поверителя.

• 7.4   Положительные результаты периодической поверки оформляются свидетельством о поверке установленной формы по ПР 50.2.006-94.

• 7.5   При отрицательных результатах поверки выдают извещение о непригодности, с указанием причин непригодности, установленной формы согласно ПР 50.2.006-94.

Приложение А

(обязательное)

Метрологические характеристики газоанализатора СГОЭС

Таблица А.1 - Метрологические характеристики газоанализатора СГОЭС

Примечания:

• 1) значения НКПР в соответствии с ГОСТ Р 51330.19-99;

• 2) поверочным компонентом при периодической поверке для всех исполнений газоанализато-

14
