Методика поверки «АНАЛИЗАТОР РАСТВОРЕННОГО КИСЛОРОДА МАРК-409А» (Код не указан!)

ПРИЛОЖЕНИЕ Al

(обязательное)

УТВЕРЖДАЮ

Главный метролог

[^жегородский ЦСМ»

П.А. Горбачев

2017 г.

АНАЛИЗАТОР РАСТВОРЕННОГО КИСЛОРОДА

МАРК-409А

Методика поверки

СОГЛАСОВАНО

ДиректорДЭОО «ВЗОР»

р ООО « ВЗОР»

А.К. Родионов

_z-, Е.В. Киселев

г. Нижний Новгород 2017 г.

А1.1 Область применения

Настоящая методика распространяется на анализатор растворенного кислорода МАРК-409А (в дальнейшем анализатор) с маркировочной табличкой, содержащей регистрационный номер в Государственном реестре средств измерений и интервал между поверками.

Анализатор предназначен для измерений массовой концентрации растворенного в воде кислорода (КРК) и температуры водных сред и устанавливает методы и средства его первичной и периодической поверок.

Интервал между поверками - 2 года.

А1.2 Используемые нормативные документы

Р 50.2.045-2005 Государственная система обеспечения единства измерений. Анализаторы растворенного в воде кислорода. Методика поверки.

ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).

РМГ 51-2002 «Государственная система обеспечения единства измерений. Документы на методики поверки средств измерений. Основные положения».

А 1.3 Метрологические характеристики, проверяемые при поверке

Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды (20,0 ± 0,2) °C и температуре окружающего воздуха (20 ± 5) °C должны быть, мг/дм³:

а) с датчиком кислородным ДК-409АВД

• - по индикатору..............................................± (0,001 + 0,03 С);

• - по токовому выходу....................± [(0,001 + 0,002Ca_won) + 0,03С)];

б) с датчиком кислородным ДК-409АВД-ТМ

• - по индикатору..............................................± (0,003 + 0,03 С);

• - по токовому выходу....................± [(0,003 + 0,002Са_ма„) + 0,03С)].

где С - измеренное значение КРК, мг/дм³;

Сдиап - значение верхнего предела запрограммированного диапазона измерений КРК по токовому выходу, соответствующее 5 мА для выходного тока от 0 до 5 мА и 20 мА для выходного тока от 4 до 20 мА, мг/дм³.

Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха (20 ± 5) °C должны быть, °C..........................................±0,3.

А 1.4 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице А 1.4.1.

Таблица А 1.4.1.

Примечания

• 1 Знак «+» означает, что операцию проводят.

• 2 При получении отрицательного результата любой из операций поверка прекращается, анализатор бракуется

Продолжение таблицы Al.5.1

Примечания

• 1 Допускается применение других средств измерений, не приведенных в перечне, обеспечивающих определение метрологических характеристик с необходимой точностью.

• 2 Для измерений температуры допускается применение других средств измерений с погрешностью измерений не хуже ± 0,1 °C.

Средства измерений должны быть поверены и иметь действующие свидетельства о поверке или знаки поверки.

Испытательное оборудование должно иметь отметки, подтверждающие его годность в соответствии с требованиями их технической документации.

А1.6 Требования к квалификации поверителей

К проведению поверки анализаторов допускаются лица, аттестованные в качестве поверителей в области измерений физико-химического состава и свойств веществ, имеющие высшее или среднетехническое образование, опыт работы в химических лабораториях не менее одного года, владеющие техникой потенциометрических и амперометрических измерений и изучившие настоящую методику поверки.

Al.7 Требования безопасности

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ работа с анализатором при снятых крышках корпуса блока преобразовательного!

А1.7.1 При проведении поверки соблюдают правила техники безопасности:

• - при работе с электроустановками - по ГОСТ 12.1.019-2009 и ГОСТ 12.2.007.0-75;

• - при работе с химическими реактивами - по ГОСТ 12.1.007-76 и ГОСТ 12.4.021-75.

А 1.7.2 Должны соблюдаться правила работы с баллонами с ПГС под давлением.

А1.7.3 Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

А1.7.4 Исполнители должны быть проинструктированы о мерах безопасности, которые должны соблюдаться при работе с приборами, в соответствии с инструкциями, прилагаемыми к приборам. Обучение работающих лиц правилам безопасности труда проводят по ГОСТ 12.0.004-90.

А 1.8 Условия поверки

А 1.8.1 Поверка должна проводиться в следующих условиях:

• - температура окружающего воздуха, °C................................(20 ±5);

• - относительная влажность воздуха, %, не более............................80;

• - атмосферное давление, кПа..................................от 84,0 до 106,7;

- питание................................................от сети переменного тока

частотой (50,0 ± 0,5) Гц

и напряжением (220 ± 4) либо (36 ± 1) В. А 1.8.2 Вибрация, тряска, удары, влияющие на работу анализатора, не допускаются.

А 1.9 Подготовка к поверке

А 1.9.1 Перед проведением поверки подготавливают к работе анализатор в соответствии с разделом 2.3 руководства по эксплуатации ВР77.00.000РЭ.

А 1.9.2 Верхний предел программируемого диапазона измерений по токовому выходу устанавливают равным:

а) 10000 мкг/дм³ с датчиками кислородными ДК-409АВД;

б) 45000 мкг/дм³ с датчиками кислородными ДК-409АВД-ТМ.

Значение уставки устанавливают:

• - MIN - 0 мкг/дм³,

• - МАХ - равным:

а) 20000 мкг/дм³ с датчиками кислородными ДК-409АВД;

б) 45000 мкг/дм³ с датчиками кислородными ДК-409АВД-ТМ.

Значение избыточного давления анализируемой среды - равным 0,0 МПа.

А1.9.3 Средства измерений и испытательное оборудование подготавливают к работе в соответствии с их эксплуатационной документацией.

А 1.9.4 Поверочные газовые смеси, хранившиеся при температуре ниже плюс 15 °C, должны быть выдержаны перед использованием в течение 24 ч в помещении с температурой воздуха (20 ± 5) °C.

А 1.10 Проведение поверки

А 1.10.1 Внешний осмотр

При проведении внешнего осмотра анализатора проверяют:

• - отсутствие механических повреждений датчика кислородного, блока преобразовательного, разъемов, кнопок, соединительных кабелей;

• - состояние лакокрасочных покрытий, правильность и четкость маркировки.

Анализатор, имеющий дефекты, затрудняющие эксплуатацию, к дальнейшей поверке не допускают.

А 1.10.2 Опробование

А 1.10.2.1 Проверка функционирования анализатора в различных режимах работы

Датчик кислородный ДК-409АВД либо ДК-409АВД-ТМ (в дальнейшем датчик кислородный) размещают на воздухе и включают анализатор.

Проверяют работоспособность кнопок        «КАНАЛ», «Ф» и «^»,

Результаты проверки считают удовлетворительными, если:

• - подсвечивается клавиша «СЕТЬ»;



• - при нажатии кнопки «^|У!2.» анализатор переходит из режима измерений в режим контроля и изменения параметров (вход в меню);

• - при нажатии кнопки «КАНАЛ» изменяется режим индикации каналов в зависимости от количества подключенных каналов (один либо два);

• - кнопками «ф», «Ф» осуществляется перемещение по строкам меню;

• - кнопкой «-О;» осуществляется включение и отключение подсветки экрана индикатора.

Анализатор, имеющий дефекты, затрудняющие эксплуатацию, к дальнейшей поверке не допускают.

А 1.10.2.2 Проверка соответствия программного обеспечения (ПО)

Переходят к пункту экранного меню МЕНЮ [А] [В] «ПО И КОНТР.СУММЫ» анализатора и проверяют соответствие ПО тому, которое было зафиксировано при испытаниях в целях утверждения типа анализатора.

Для этого фиксируют идентификационное обозначение программного обеспечения и цифровые идентификаторы программного обеспечения (контрольные суммы исполняемого кода), которые должны соответствовать таблице А1.10.1.

Таблица Al. 10.1

Результаты проверки считают удовлетворительными, если приведенные идентификационное обозначение, идентификатор метрологически значимой части ПО, идентификаторы программного обеспечения (контрольные суммы исполняемого кода в шестнадцатеричной системе) соответствуют установленным по индикатору анализатора требованиям.

А 1.10.3 Проверка «нуля» анализатора

А 1.10.3.1 Подготовка к измерениям

Приготавливают бескислородный («нулевой») раствор в соответствии с методикой, приведенной в приложении В.

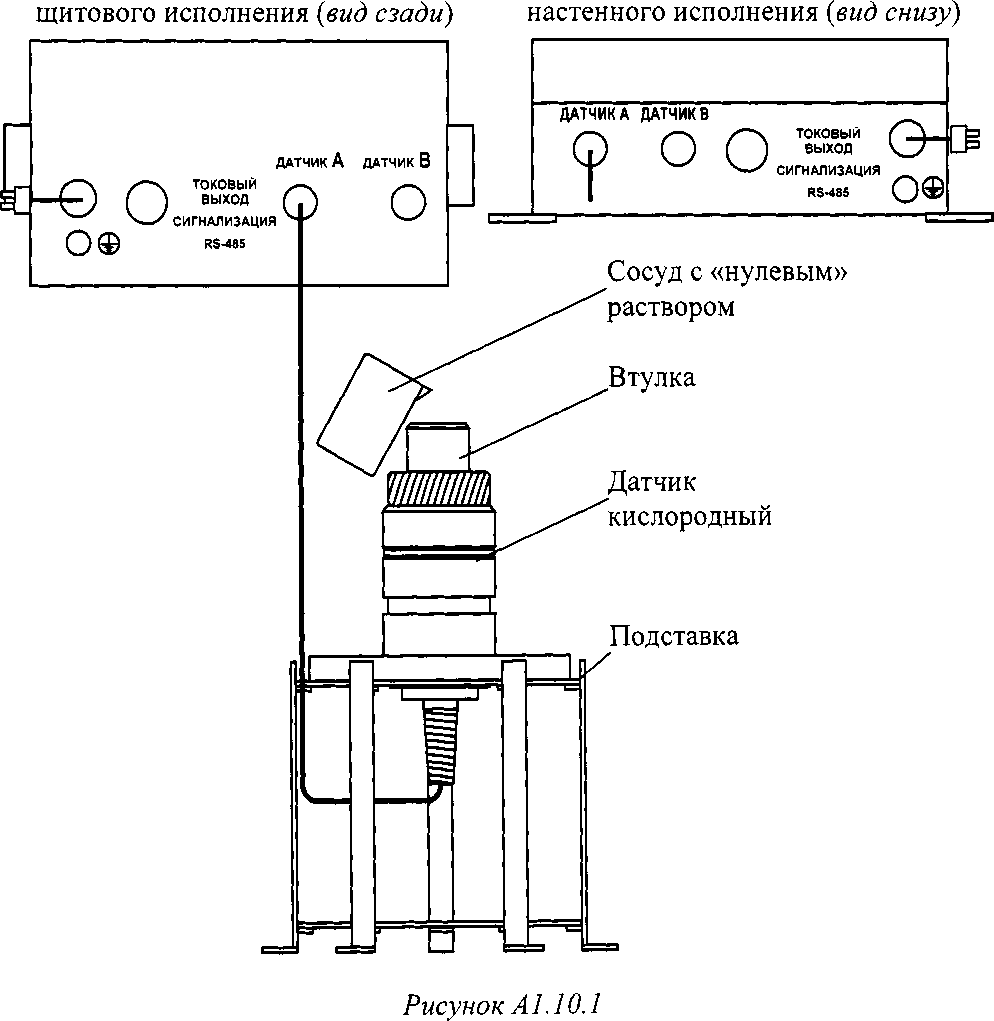

Устанавливают датчик кислородный в подставку и располагают на воздухе в соответствии с рисунком А 1.10.1.

А 1.10.3.2 Выполнение измерений

Включают анализатор.

Заливают во втулку датчика кислородного 5 см³ «нулевого» раствора, одновременно включают секундомер.

Фиксируют показания анализатора по КРК С_нуль, мкг/дм , через 60 мин.

Блок преобразовательный            Блок преобразовательный

А1.10.3.3 Обработка результатов

Результаты операции поверки считают удовлетворительными, если:

• - для анализатора с датчиком кислородным ДК-409АВД

- 1,0 <С_нуль<1,0;

• — для анализатора с датчиком кислородным ДК-409АВД-ТМ

-3,0 <С_нуль <3,0.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика кислородных.

А 1.10.4 Определение основной абсолютной погрешности анализатора при измерении КРК

В соответствии с ГОСТ 22729-84 основную абсолютную погрешность анализатора при измерении КРК определяют в трех точках диапазона измерений, расположенных на начальном (0-20 % от диапазона), среднем (45-55 % от диапазона) и конечном (80-100 % от диапазона) участках диапазона измерений.

Для проверки используют дистиллированную воду с удельной электрической проводимостью не более 5 мкСм/см, а также кислородно-азотные поверочные газовые смеси (ПГС).

Объемные доли кислорода в ПГС и в воздухе в процентах, массовые концентрации растворенного кислорода в мг/дм³, создаваемые этими ПГС и воздухом, а также участки диапазонов приведены в таблице А 1.10.2 для анализатора в зависимости от исполнения датчика кислородного.

Таблица А1.10.2

А 1.10.4.1 Определение основной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу в точке № 3 для датчиков кислородных ДК-409АВД и в точке № 1 для датчиков кислородных ДК-409АВД-ТМ

А1.10.4.1.1 Подготовка к измерениям

Для проверки погрешности в указанной точке используют атмосферный воздух с относительной влажностью 100 % и с объемной долей кислорода 20,95 %.

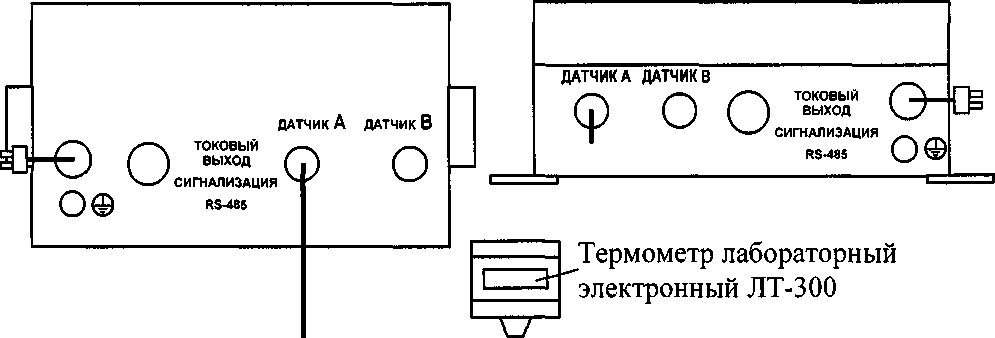

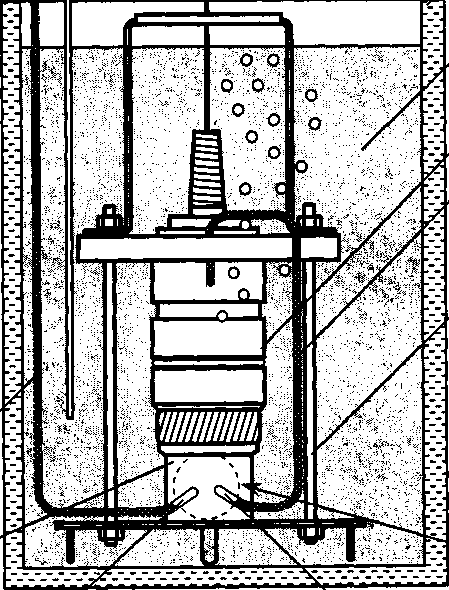

Собирают установку в соответствии с рисунком А1.10.2.

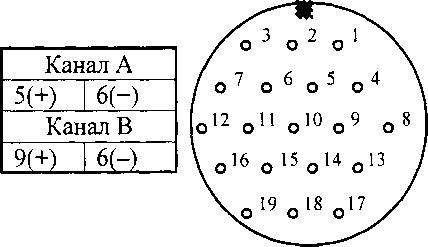

Подключают к разъему «ТОКОВЫЙ ВЫХОД, СИГНАЛИЗАЦИЯ, RS-485» блока преобразовательного мультиметр АРРА-305 в режиме измерений тока.

Заливают во фланец устройства для градуировки 2 см³ дистиллированной воды.

Устанавливают датчик кислородный в устройство для градуировки.

Подсоединяют трубки ПВХ СТ-18 0_ВНутр. 4^х 1,5 к входному и выходному штуцерам устройства для градуировки.

Подсоединяют свободный конец трубки ПВХ СТ-18 от входного штуцера к микрокомпрессору, через ротаметр.

Заливают в термостат жидкостный (в дальнейшем термостат) дистиллированную воду.

В термостате устанавливают:

• - устройство для градуировки с установленным датчиком кислородным;

• - термометр лабораторный электронный ЛТ-300;

Оставляют свободный конец трубки ПВХ СТ-18 от выходного штуцера на воздухе, до включения микрокомпрессора.

Включают микрокомпрессор и термостат.

Помещают свободный конец трубки ПВХ СТ-18 от выходного штуцера в термостат.

С помощью термостата доводят температуру воды до значения (20,0 ± 0,2) °C и поддерживают ее в заданном интервале.

Подают к мембране датчика кислородного воздух от микрокомпрессора через ротаметр со скоростью в диапазоне от 60 до 600 см³/мин. В этом случае относительная влажность воздуха внутри втулки датчика кислородного близка к 100%.

После установления показаний по температуре включают режим градуировки и проводят операции градуировки анализатора по атмосферному воздуху, не извлекая устройство для градуировки с установленным датчиком кислородным из термостата.

Блок преобразовательный щитового исполнения (вид сзади)

©Х~\  токовый

(  ) ВЫХОД Г)

X У СИГНАЛИЗАЦИЯ ^{1 2 Z}

RS-485

Розетка РС19ТВ

Мультиметр

j

Термометр лабораторный электронный ЛТ-300

Втулка Мембрана

«I ;i»i                ь

Ротаметр

о—

-220 В,

50 Гц

Микрокомпрессор

Рисунок А 1.10.2

Трубка

ПВХ СТ-18

0внутр.4^Х1,5

Фланец

Штуцер входной Штуцер выходной

Блок преобразовательный настенного исполнения (вид снизу)

ТОКОВЫЙ выход СИГНАЛИЗАЦИЯ

RS-486

Al. 10.4.1.2 Выполнение измерений

Фиксируют атмосферное давление Р_атм, кПа (мм рт. ст.), по барометру.

Прекращают подачу воздуха к мембране датчика кислородного на 2-3 мин, затем снова возобновляют.

Фиксируют установившиеся показания анализатора С, мг/дм³, (ориентировочно через 10-15 мин).

С помощью мультиметра АРРА-305 одновременно фиксируют выходные токи блока преобразовательного Ц_₂₀ и /₀_₅, мА, в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика кислородных.

А 1.10.4.1.3 Обработка результатов

Рассчитывают основную абсолютную погрешность показаний анализатора по индикатору при измерении КРК АС, мг/дм³, по формуле:

^л норм

где Р_норм - нормальное атмосферное давление, равное 101,325 кПа (760 мм рт. ст);

Р_атм - атмосферное давление в момент градуировки, кПа;

Co_2eojd(20) - растворимость кислорода воздуха в воде при температу

ре 20 °C, взятая из таблицы Б.1 и равная 9,09 мг/дм³.

Примечание - При расчете значения АС значения Р_атм и Р_норл1 должны быть выражены в одинаковых единицах измерения.

Рассчитывают значения при измерении КРК по токовому выходу С4.20 и Со-5, мг/дм³, для измеренных значений /₄_₂о ^и Л)-5» ^МА, по формулам:

- для выходного тока в диапазоне от 4 до 20 мА

- для выходного тока в диапазоне от 0 до 5 мА

Рассчитывают основную абсолютную погрешность по токовому выходу при измерении КРК АС4.20; о-5> мг/дм³, по формуле:

AQ-20;0-5 ~ Q-20;0-5 ~       ■ Со_2возд(20') .          (А1.4)

1-норм

Результаты операции поверки считают удовлетворительными, если выполняются условия:

• - для анализатора с датчиком кислородным ДК-409АВД

I ДС| <0,001 +0,030;

I ДС4-20;0-5 I (0,001 + 0,0G2C_duan) + 0,03C4.20;0-5i

• - для анализатора с датчиком кислородным ДК-409АВД-ТМ

I дс| < 0,003 + 0,03С;

| ДС4-20;0-5 I - (0,003 + 0,002Сдиап) ⁺ 0,03С4-20;0-5-

Если значения абсолютной погрешности при измерении КРК по индикатору АС, мг/дм³, и по токовому выходу ДС4-2О;о-5, мг/дм³, выходят за допускаемые пределы, то повторно проводят:

• - градуировку анализатора по атмосферному воздуху, используя установку в соответствии с рисунком А 1.10.2;

• - операции по пп. A 1.10.4.1.2-Al. 10.4.1.3.

При получении отрицательного результата проверки вторично анализатор бракуют.

А 1.10.4.2 Определение основной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу в точке № 1 для датчиков кислородных ДК-409АВД и в точке № 2 для датчиков кислородных ДК-409АВД-ТМ

А1.10.4.2.1 Подготовка к измерениям

Для проверки погрешностей в указанных точках для исполнения датчиков кислородных ДК-409АВД используют ПГС № 1, для исполнения датчиков кислородных ДК-409АВД-ТМ используют ПГС № 3 в соответствии с таблицей А1.10.2.

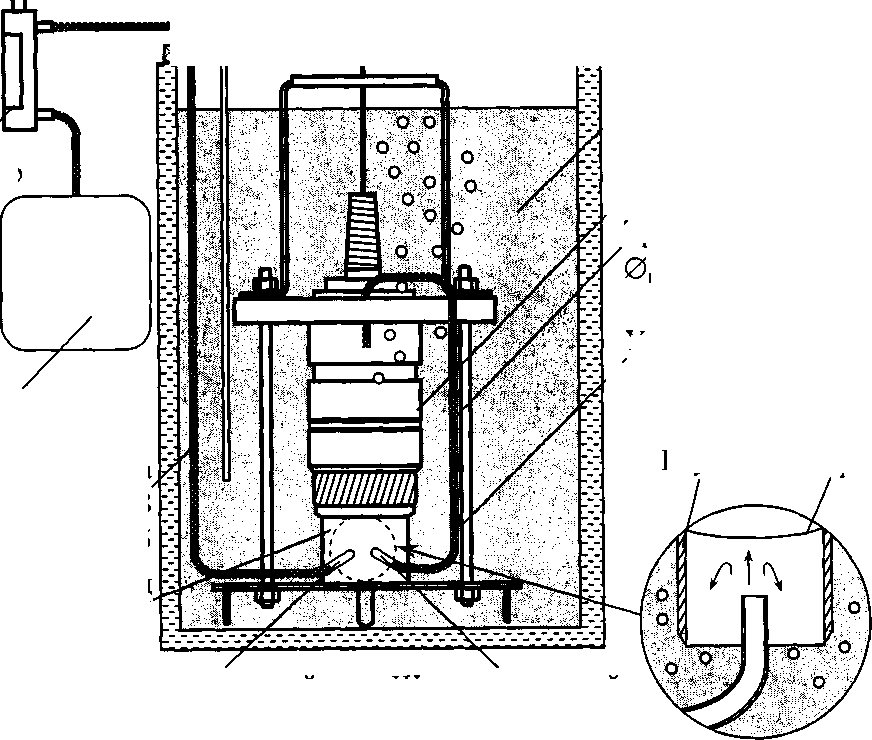

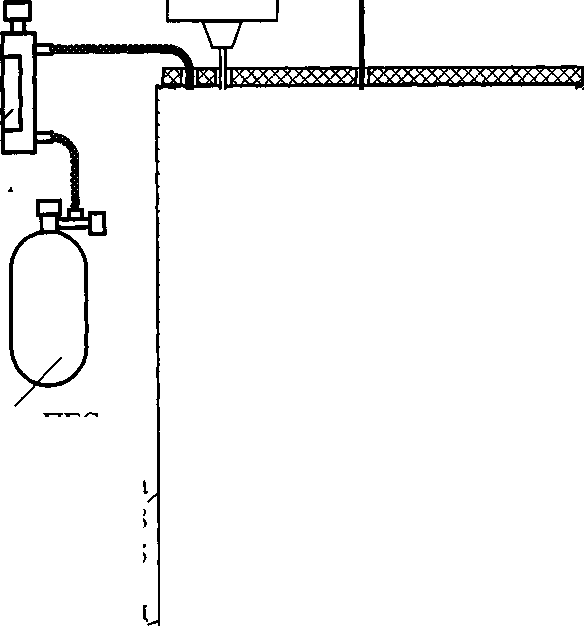

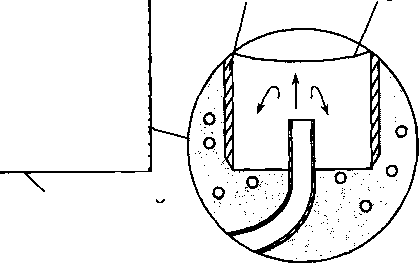

Используют установку в соответствии с рисунком А1.10.3.

Блок преобразовательный настенного исполнения (вид снизу)

ТОКОВЫЙ Z~>.   |—.

выход \"7~ “|_₽

СИГНАЛИЗАЦИЯ

RS-485 О©

Ротаметр

Трубка

ПВХ СТ-18

0внутр.^4х1’⁵

Фланец

Баллон с ПГС

Втулка Мембрана

Подготовка к измерениям аналогична п. А 1.10.4.1. Производят замену микрокомпрессора на баллон с ПГС.

Плавно открывая вентиль редуктора, устанавливают скорость подачи ПГС к мембране датчика кислородного в диапазоне от 60 до 600 см³/мин, контролируя ее по ротаметру.

Прокачивают ПГС в течение нескольких минут.

А1.10.4.2.2 Выполнение измерений

Фиксируют атмосферное давление Р_атм, кПа (мм рт. ст.), по барометру. Возобновляют подачу ПГС к мембране датчика кислородного.

Фиксируют установившиеся показания анализатора С, мг/дм³, (ориентировочно через 10-15 мин).

С помощью мультиметра АРРА-305 одновременно фиксируют выходные токи блока преобразовательного /₄_₂₀ и /₀_₅, мА, в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика кислородных.

А1.10.4.2.3 Обработка результатов

Рассчитывают основную абсолютную погрешность анализатора при измерении КРК по индикатору ДС, мг/дм³, по формуле:

д_{С =} С-^£..^-Со_2вюд(20),         (А1.5)

20,95 Р_норя

где А_ПГс ~ объемная доля кислорода в ПГС, %.

Рассчитывают значения при измерении КРК по токовому выходу С4.20 и

С₀-5, мг/дм³, для измеренных значений /₄_₂₀ и /₀_₅, мА, по формулам:

• - для выходного тока в диапазоне от 4 до 20 мА по формуле (А1.2);

• — для выходного тока в диапазоне от 0 до 5 мА по формуле (А1.3).

Рассчитывают основную абсолютную погрешность при измерении КРК по токовому выходу ДС4.20; о-5, мг/дм³, по формуле:

Результаты операции поверки считают удовлетворительными, если выполняются условия:

• - для анализатора с датчиком кислородным ДК-409АВД

I дс| <0,001 +0,ОЗС;

I ДСд-гоД^! - (0,001 + 0,002С()иап) ⁺ 0,03С4_20;0-5,

• - для анализатора с датчиком кислородным ДК-409АВД-ТМ

I дс| < 0,003 + 0,ОЗС;

I ДС4-2о_;о-5 I - (0,003 + 0,002Сэ_иаД + О,ОЗС4.2о_;о-5-

Если значения абсолютной погрешности при измерении КРК по индикатору ДС, мг/дм³, и по токовому выходу ДС₄.2О;о-5, мг/дм³, выходят за допускаемые пределы, то повторно проводят:

• - градуировку анализатора по атмосферному воздуху, используя установку в соответствии с рисунком А 1.10.2;

• - операции по пп. А1.10.4.2.2-А1.10.4.2.3.

При получении отрицательного результата проверки вторично анализатор бракуют.

А1.10.4.3 Определение основной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу в точке № 2 для датчиков кислородных ДК-409АВД и в точке № 3 для датчиков кислородных ДК-409АВД-ТМ

Для проверки погрешностей в указанных точках для исполнения датчиков кислородных ДК-409АВД используют ПГС № 2, для исполнения датчиков кислородных ДК-409АВД-ТМ используют ПГС № 4 в соответствии с таблицей А1.10.2.

Подготовка к измерениям аналогична приведенной в п. А. 10.4.2.1.

Измерения выполняют в соответствии с п. А. 10.4.2.2.

Расчет и анализ основной абсолютной погрешности анализатора проводят в соответствии с п. А. 10.4.2.3.

Al. 10.5 Определение основной абсолютной погрешности анализатора при измерении температуры анализируемой среды

А1.10.5.1 Подготовка к измерениям

Собирают установку в соответствии с рисунком А1.10.4.

Блок преобразовательный щитового исполнения (вид сзади)

Блок преобразовательный настенного исполнения (вид снизу)

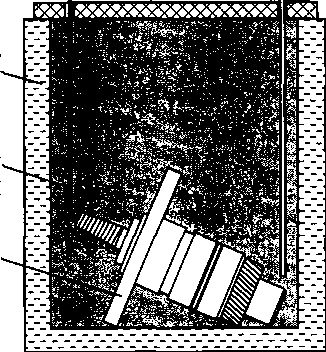

Термостат жидкостный

Датчик кислородный

Вода

дистиллированная

Рисунок А 1.10.4

Заливают в термостат дистиллированную воду.

В термостате устанавливают датчик кислородный и термометр лабораторный электронный ЛТ-300. Датчик кислородный погружают в дистиллированную воду полностью.

Включают термостат.

С помощью термостата доводят температуру воды до значения (25,0 ± 1,0) °C и поддерживают ее с отклонением от установившегося значения ±0,1 °C.

А 1.10.5.2 Выполнение измерений

Через 20 мин фиксируют показания анализатора по температуре t^, °C, а также показания термометра лабораторного электронного ЛТ-300 t₃, °C.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика кислородных.

А 1.10.5.3 Обработка результатов

Результат операции поверки считают удовлетворительным, если выполняется условие

- 0,3 < t_U3M - t_3m < 0,3.

А1.11 Оформление результатов поверки

А 1.11.1 Результаты поверки оформляют в виде протокола произвольной формы.

А 1.11.2 Положительные результаты поверки удостоверяют свидетельством о поверке и (или) записью в паспорте на анализатор и знаком поверки в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815. Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.

А1.11.3 Если по результатам поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815.

ПРИЛОЖЕНИЕ В

(справочное)

МЕТОДИКА ПРИГОТОВЛЕНИЯ «НУЛЕВОГО» РАСТВОРА

ВНИМАНИЕ: При работе с химическими реактивами соблюдать требования техники безопасности по ГОСТ 12.1.007-76, ГОСТ 12.4.021-75 и требования безопасности на конкретный реактив!

В.1 Перечень оборудования и реактивов для приготовления «нулевого» раствора:

• - сосуд вместимостью не менее 250 см³ (например, стакан со шкалой В-1-400 ТС ГОСТ 25336-82);

• - дистиллированная вода ГОСТ 6709-72;

• - натрий сернистокислый, ГОСТ 195-77 ч.д.а.;

• - кобальт хлористый 6-водный, ГОСТ 4525-77 ч.д.а..

В.2 Для приготовления раствора следует:

• - залить в сосуд 100 см³ дистиллированной воды комнатной температуры;

• - добавить 1 г натрия сернистокислого, ГОСТ 195-77 ч.д.а. и перемешать до растворения соли;

• - добавить 2 см³ раствора кобальта хлористого 6-водного, ГОСТ 4525-77 ч.д.а. массовой концентрацией 2 г/дм³;

• - перемешать и выдержать раствор в закрытом сосуде не менее 1 ч.

Срок годности раствора в плотно закрытой посуде до одного месяца.

ПРИЛОЖЕНИЕ Г

(справочное)

ПРОТОКОЛ ОБМЕНА С ВНЕШНИМ УСТРОЙСТВОМ

ПО ЦИФРОВОМУ ИНТЕРФЕЙСУ

Г.1 Общее требования и параметры связи

Протокол связи Modbus RTU, список регистров приведен в таблице Г.2. Физический интерфейс: RS-485, полудуплексный режим.

Параметры связи по умолчанию приведены в описании регистров: AddressCU, ModbusFormatCU.

Г.2 Перечень поддерживаемых типов данных

Перечень поддерживаемых типов данных приведен в таблице Г. 1.

Таблица Г. 1

Продолжение таблицы Г.2

Продолжение таблицы Г.З

Таблица Г. 4 - Формат регистра ModbusFormatCU

ПРИЛОЖЕНИЕ Д

(справочное)

СВЕДЕНИЯ ОБ ЭЛЕКТРОЛИТЕ

Д. 1 Сведения об электролите приведены в таблице Д. 1.

Таблица Д. 1

Продолжение таблицы Д. 1

Д.2 Сведения о растворе КС1 х.ч. ГОСТ 4234-77

Раствор КС1 х.ч. ГОСТ 4234-77 может кратковременно (до одного месяца) использоваться в качестве электролита для датчиков кислородных ДК-3010, ДК-409, ДК-409Т, ДК-409ТМ, ДК-409АВД и ДК-409АВД-ТМ.

Хлористый калий вызывает заболевания периферической нервной системы, гипотонию, нарушение вегетативной нервной системы, изменения на ЭКГ. На кожу и слизистую оболочку глаз действует раздражающе, вызывает дерматиты кожи и воспаление слизистой.

Предельно допустимая концентрация (ПДК) хлористого калия в воздухе рабочей зоны - 5 мг/м³.

Класс опасности 3, вещество умеренно опасное по ГОСТ 12.1.007-76.

Определение ПДК в воздухе рабочей зоны проводят гравиметрическим методом.

При работе с препаратом следует применять резиновые перчатки, хлопчатобумажные халаты, а также соблюдать правила личной гигиены.

130

¹

Розетка РС19ТВ

²

(вид со стороны пайки контактов)

Термостат жидкостный

Вода ^хдистиллированная ^Датчик кислородный

Трубка ПВХ СТ-18 внутр. 4^х 1 ,5

Устройство

/для градуировки
