Государственная система обеспечения единства измерений

«Система автоматизированная управления технологическим процессом производства полиэтилентерефталата АСУ ТП ПЭТФ»

МЕТОДИКА ПОВЕРКИ МП-184/05-2020

2021 г.

1 Общие положения
  • 1.1  Настоящая методика поверки распространяется на систему автоматизированную управления технологическим процессом производства полиэтилентерефталата АСУ ТП ПЭТФ (далее по тексту - система), с заводским номером № 000002053, изготовленной акционерным общество «Экопэт» (АО «Экопэт»).

  • 1.2  Система обеспечивает прослеживаемость к

  • - ГЭТ4-91 единицы силы постоянного электрического тока в соответствии с приказом Росстандарта № 2091 от «01» октября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1 • 10'16 до 100 А»;

  • - ГЭТ14-2014 единицы электрического сопротивления в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

  • 1.3  На основании письменного заявления владельца системой, настоящей методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов для меньшего числа измеряемых величин.

2 Перечень операций поверки средства измерений
  • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Проведение операции

при первичной поверке

при периодической поверке

1 Внешний осмотр

7

Да

Да

2 Подготовка к поверке и опробование средства измерений

8

Дд

Дд

3 Проверка программного обеспечения средства измерений

9

Да

Да

4 Определение метрологических характеристик

10

Да

Да

5 Подтверждение соответствия средства измерений метрологическим требованиям

11

Да

Да

6 Оформление результатов поверки

12

Да

Да

Примечание - при проведении поверки допускается совмещать н.п. 9.2 и 10.

2.2. При получении отрицательного результата в процессе выполнения любой из операций поверки, поверку приостанавливают до устранения недостатков, выявленных при проведении поверки.

  • 2.3  После устранения недостатков, вызвавших отрицательный результат, поверку продолжают.

  • 2.4  При невозможности устранения недостатков, систему признают непригодной к применению и эксплуатации по назначению. Оформляют извещение о непригодности системы в соответствии с Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений

3 Требования к условиям проведения поверки
  • 3.1  При проведении поверки должны быть соблюдены следующие условия: температура окружающей среды (15-25) °C;

  • -   относительная влажность окружающей среды (30-80) %; атмосферное давление (84-106) кПа;

  • 3.2  Перед проведением поверки системы должны быть выполнены следующие подготовительные работы:

  • -   эталонное и вспомогательное оборудование должно быть выдержано при нормальных климатических условиях, указанных в эксплуатационной документации на них.

  • -   эталонное и вспомогательное оборудование подготавливается к работе в соответствии с эксплуатационной документацией на каждый прибор отдельно.

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на систему и средства измерений (далее - СИ), участвующих при проведении поверки.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяют средства измерений, указанные в таблице 2.

Таблица 2 - Сведения о средствах поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии - обозначения типа, модификации

1

2

3

Основные средства поверки

10

Средство воспроизведения силы постоянного тока: диапазон воспроизведения от 4 до 20 мА, пределы допускаемой абсолютной погрешности ±( 1 • 10"4 1 + 510"?) А

Калибратор многофункциональный

Fluke 5522А (регистрационный номер № 70345-18 в Федеральном информационном фонде по обеспечению единства измерений)

10

Средство воспроизведения электрического сопротивления постоянному току: диапазон воспроизведения от 0 Ом до 1 Ом, пределы допускаемой абсолютной погрешности ±(2,8 10’? R + 0,02) Ом

Калибратор многофункциональный

Fluke 5522А (регистрационный номер № 70345-18 в Федеральном информационном фонде по обеспечению единства измерений)

Вспомогательное оборудование

3.1

Средство измерений температуры окружающей среды:

диапазон измерений от 15 до 25 °C, пределы допускаемой абсолютной погрешности ±0,2 °C

Измеритель      влажности      и

температуры    ИВТМ-7    М5-Д

(регистрационный номер № 71394-18 в Федеральном информационном фонде по обеспечению единства измерений)

Окончание таблицы 2

1

2

3

3.1

Средство измерений относительной влажности окружающей среды: диапазон измерений от 30 до 80 %, пределы допускаемой абсолютной погрешности ±2 %

3.1

Средство измерений атмосферного давления: диапазон измерений от 80 до 106 кПа. пределы допускаемой абсолютной погрешности ±0,3 кПа

  • 5.2  Все средства поверки должны быть исправны, поверены или аттестованы в соответствии с действующим законодательством.

  • 5.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

  • 5.4  При невозможности выполнения вышеуказанного условия, допускается применять средства измерений, имеющие в диапазоне задаваемых значений выходного сигнала абсолютную погрешность 1/5 абсолютной погрешности поверяемого измерительного канала или соотношением до 1/3, при этом определенная погрешность измерительных каналов (далее - ПК) не должна выходить за границы, равные 0,8 от предела допускаемой погрешности ИК.

6 Требования по обеспечению безопасности проведения поверки
  • 6.1  При поверке системы выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

  • 6.2   При проведении поверки соблюдаются требования безопасности, определяемые:

  • - правилами безопасности труда и пожарной безопасности, действующими на предприятии:

  • - правилами безопасности при эксплуатации используемых эталонных средств измерений, испытательного оборудования и поверяемой системы, приведенными в эксплуатационной документации.

  • 6.3  К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», прошедшие специальную подготовку и имеющих удостоверение на право проведения поверки.

7 Внешний осмотр
  • 7.1  При внешнем осмотре устанавливают соответствие АСУ ТП ПЭТФ следующим требованиям:

комплектность системы соответствует комплектности, представленной в описании типа на системы;

отсутствуют механические повреждения и дефекты, влияющие на правильность функционирования и метрологические характеристики, а также препятствующие проведению поверки;

информация на шильдике системы соответствует требованиям эксплуатационной документации;

  • 7.2  Результаты считают положительными, если вышеуказанные являются удовлетворительными.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 От измерительных каналов (далее - ИК) поочерёдно отключают кабельные вводы от первичных измерительных преобразователей (далее - ПИП), при этом показания физических величин на мнемосхеме программного обеспечения, установленного на автоматизированном рабочем месте (далее - АРМ) инженера-технолога должны зафиксироваться на верхней точке шкалы диапазона показаний и на АРМ должно появиться сообщение об ошибке «ОВ-82».

  • 8.2  Результаты опробования считают положительными, если значения отключенных физических величин на всех 4-х АРМах зафиксировались на верхней точке шкалы диапазона показаний и появилось сообщение «ОВ-82».

  • 8.3  Если на каком(их)-либо из каналов значения остались неизменными или отсутствует сообщение об ошибке, то программное обеспечение перезапускают. Если после перезапуска значения на отключенных каналах остались с неизменными значениями, то проводят мероприятия для устранения данного дефекта. При невозможности устранения дефекта, по согласованию с владельцем системы, неисправный(ые) каналы бракуют, и дальнейшую их поверку не проводят, а в паспорт заносят соответствующую отметку.

9 Проверка программного обеспечения средства измерений
  • 9.1 Проверку соответствия программного обеспечения (далее - ПО) проводят по следующим пунктам:

- запускают программу «InTouch». Появится окно, представленное на рисунке 1, в котором указана версия программного обеспечения;

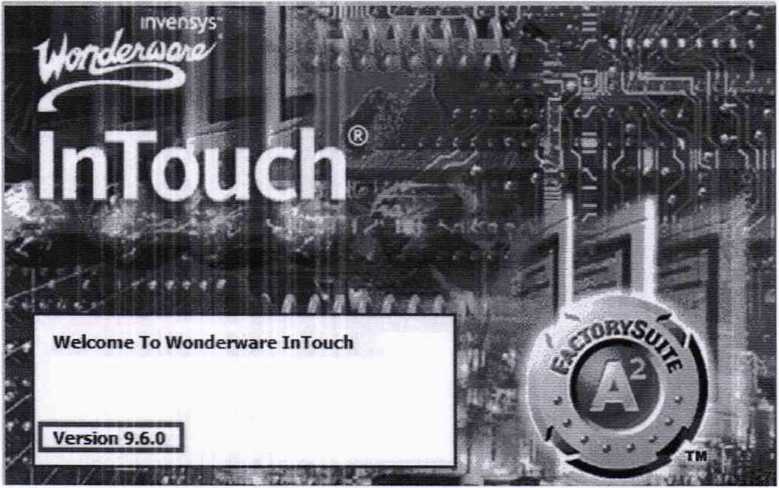

Рисунок 1 - Окно идентификации номера версии (идентификационного номера) программного обеспечения

9.2 Результаты проверки программного обеспечения ПО считают положительными, если в появившемся окне, представленном на рисунке 1, версия ПО не менее версии, указанной в таблице 2.

Таблица 2 - Сведения о ПО

Идентификационные данные (признаки)

Значение

Внешнее ПО

Идентификационное наименование ПО

SCADA InTouch

Номер версии (идентификационный номер) ПО

9.6.0

10 Определение метрологических характеристик средства измерений
  • 10.1 К отключенным ИК поочередно подключают калибратор многофункциональный Fluke 5522А. (далее - калибратор), установленный в режим задания сигналов силы постоянного тока в диапазоне значений от 4 до 20 мА или электрического сопротивления в диапазоне значений от 0 до 600 Ом (в зависимости от измеряемой физической величины).

  • 10.2 С помощью калибратора поочередно задают силу постоянного электрического тока в точках 4; 8; 12; 16; 20 мА или в пяти точках (включая min и max) в пределах диапазона от 0 до 600 Ом (в зависимости от измеряемой физической величины и диапазона применяемого ПИП). Действительные значения конкретной физической величины в каждой точке считывают с автоматизированного рабочего места оператора (далее — АРМ) системы и определяют приведенную к верхнему диапазону измерений каждой конкретной физической величины погрешность по формуле (1):

yxi = Х|ИМ|-Х,Т| -100  ,                                 (!)

^ВПИ ЛНПи

где:

ух i ~ рассчитанная приведенная к верхнему диапазону измерений каждой конкретной физической величины погрешность, %;

X юм / - значение конкретной физической величины, отображаемое на АРМ. в каждой точке, в единицах измеряемой величины;

эт / - заданное значение физической величины при помощи калибратора, в значениях каждой конкретной физической величины;

2fBnn иXнпи - соответственно верхний и нижний пределы измерений физической величины, выраженный в единицах измерений каждой конкретной физической величины.

И Подтверждение соответствия средства измерений метрологическим требованиям

Система соответствует метрологическим требованиям, установленным при утверждении типа, и результаты поверки считают положительными, если:

  • - рассчитанное по формуле (1) значение приведенной к верхнему диапазону измерений силы постоянного тока погрешности не превышает ±0,7 %;

  • - рассчитанное по формуле (1) значение приведенной к верхнему диапазону измерений электрического сопротивления погрешности не превышает ±0,15 %;

12 Оформление результатов поверки
  • 12.1 Результаты поверки оформляются протоколом произвольной формы.

  • 12.2 При положительных результатах поверки система признается пригодной к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на систему выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на лицевую панель системы в соответствии с описанием типа на нее.

  • 12.3 При отрицательных результатах поверки по разделам 7-11 система признается непригодной к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на систему выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

  • 12.4 При отрицательных результатах поверки по некоторому (ым) положению (ям) раздела 11, данный (ые) канал (ы) признается (ются) непригодными к применению, по согласованию с держателем системы в паспорте системы указывается соответствующая отметка. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, в объеме, выполненной поверки, а на систему выдается свидетельство о поверке в соответствии с действующим законодательством.
