Методика поверки «СИСТЕМА ИЗМЕРИТЕЛЬНАЯ БАЛЛИСТИЧЕСКАЯ «Prototypa 2010/2269/Е1»» (МП 058-30007-2015)

Зал^^рёктора

ЕЖЙЯЙЕг*® Я

о £ 3

-я/UPJrZ^ *1Х в

Е.С. Коптев 1М^15г.

СИСТЕМА ИЗМЕРИТЕЛЬНАЯ БАЛЛИСТИЧЕСКАЯ

«Prototypa 2010/2269/Е1» Методика поверки

МП 058-30007 - 2015

г. Новосибирск 2015

СОДЕРЖАНИЕ

Настоящая методика поверки распространяется на систему измерительную баллистическую «Prototypa 2010/2269/Е1», зав.№2605 ( далее - система) и устанавливает методику первичной и периодической поверки.

Методика соответствует требованиям РМГ 51-2002.

Интервал между поверками - 2 года.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

• 1.2 При получении отрицательных результатов при проведении проверок или определении (контроле) метрологических характеристик поверка прекращается и система измерительная баллистическая бракуется.

2 Средства поверки

• 2.1 При проведении поверки должны применяться средства измерений, указанные в таблице 2.

Таблица 2

Примечание: допускается использовать другие средства измерений с указанной в таблице 2 точностью.

3 Требования к квалификации поверителей

• 3.1 Проведение поверки должен осуществлять поверитель, аттестованный на право поверки электроизмерительных приборов и изучивший эксплутационную документацию на систему измерительную баллистическую «Prototypa 2010/2269/Е1».

4 Требования безопасности

• 4.1 Для предупреждения поражения электрическим током при проведении проверок системы измерительной должны выполняться:

• - "Правила технической эксплуатации электроустановок потребителей", М., издательство НЦЭНАС, 2003г.

• - "Межотраслевые правила по охране труда при эксплуатации электроустановок ", С-Петербург, 2001г.

• 4.2 Оборудование системы должно обслуживаться персоналом, имеющим квалификационную группу по электробезопасности не ниже III в соответствии с "Межотраслевыми правилами по охране труда при эксплуатации электроустановок" и изучившим настоящий документ.

• 4.3 Перед включением в сеть питания оборудование системы должно быть заземлено.

ВНИМАНИЕ! Для защиты системы от статического электричества - использовать антистатический браслет!

5 Условия поверки

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура воздуха (20 ±2) °C;

• - относительная влажность воздуха от 30 до 80 % при 20 °C;

• - давление от 84 до 106,7 кПа (630 - 795 мм рт. ст.);

• - напряжении сети питания (220 ± 4,4) В;

• - частоте сети питания (50 +0,5) Гц.

6 Подготовка к поверке

• 6.1 Оборудование системы и эталонные средства поверки до начала поверки должно быть выдержано в условиях, указанных в п. 5.1. не менее 4 часов.

• 6.2 Перед проведением поверки необходимо изучить эксплуатационную документацию на оборудование системы, эталонные средства поверки и указания по технике безопасности.

• 6.3 Эталонные средства поверки должны иметь действующие свидетельства о поверке в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России №1815 от 02.07. 2015 г.

• 7 Проведение поверки

7.1 Внешний осмотр

• 7.1.1 Внешний осмотр оборудования системы измерительной проводят в выключенном состоянии. Не допускаются к дальнейшей поверке оборудование, у которого обнаружена хотя бы одна из перечисленных ниже неисправностей:

• - неудовлетворительное крепление разъемов и зажимов для подключения внешних цепей;

• - повреждение соединительных кабелей между оборудованием системы и ПЭВМ;

• - повреждения наружных частей;

• - несовпадение заводских номеров оборудования, входящего в состав системы измерительной;

• - повреждение пломб госповерителя на оборудовании системы и эталонных средствах поверки .

7.2 Опробование

• 7.2.1 Подтверждение идентификации ПО утвержденному типу СИ.

• 7.2.1.1 Целостность пломб госповерителя при проведении внешнего осмотра оборудования системы свидетельствует том, что ПО, применяемое при проведении поверки соответствует ПО при испытаниях в целях утверждения типа СИ.

• 7.2.2 Проверка работоспособности системы

• 7.2.2.1 Подсоединить выход 1 калибратора зарядов Kistler 5357В10 прилагаемым коаксиальным кабелем к каналу «А» баллистического анализатора BA04S.

• 7.2.2.2 Подключить адаптер питания BA04S и калибратор заряда Kistler 5357В10 к сети 220 В, 50 Гц.

• 7.2.2.3 Включить управляющий компьютер для BA04S

• 7.2.2.4 Включить BA04S и калибратор заряда Kistler 5357В10 через минуту после включения компьютеров. В компьютере для BA04S запустить программу «ВА Control, ехе».

О том, что BA04S включен - сигнализирует свечение индикатора «POWER ON». На передней панели BA04S через 15 секунд вспыхивают индикаторы (PRETRIGGER -ПРЕДВАРИТЕЛЬНЫЙ ЗАПУСК; DATA COMP. - КОМПИЛЯТОР ДАННЫХ; DATA READY- ДАННЫЕ ГОТОВЫ ) это указывает на правильное функционирование баллистического анализатора BA04S и о том что идет тестирование баллистического анализатора.

Убедиться в готовности баллистического анализатора BA04S к измерениям. О готовности BA04S свидетельствует состояние индикаторов, а именно,

• - индикатор питания «POWER ON» - светится зеленым цветом;

• - индикатор «DATA READY- ДАННЫЕ ГОТОВЫ» - светится красным цветом

• 7.2.2.5 В панели «ВА Control» выбрать «Файл > Новый».

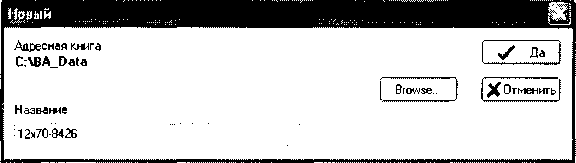

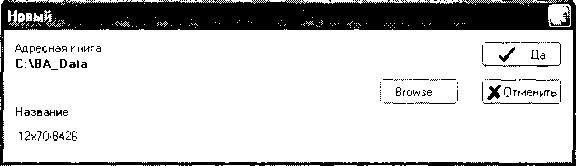

Рис. 7.1 Панель «Новый»

• 7.2.2.6 Нажать виртуальную кнопку «Да» в панели «Новый». Откроется панель «Report form». Смотри рисунок 7.2.

• 7.2.2.7 В панели «Report form» в окне «Название» задать название файла для измерения. Рекомендуемое название файла: например «Работоспособность системы ». Программа «ВА Control» автоматически дополнит дату перед названием файла для получения окончательного названия: ГОД-МЕСЯЦ-ДЕНЬ.

• 7.2.2.8 В панели «Report form» нажать виртуальную кнопку «Да». Отобразится панель «Баллистический анализатор» в которой устанавливаются параметры измерения баллистического анализатора BA04S. Установленные параметры соответствуют последнему произведенному измерению. Смотри рисунок 7.3.

• 7.2.2.9 Нажать виртуальную кнопку «Тест» на панели «Баллистический анализатор» при этом откроется панель «Напряжение на вводах», смотри рисунок 7.4

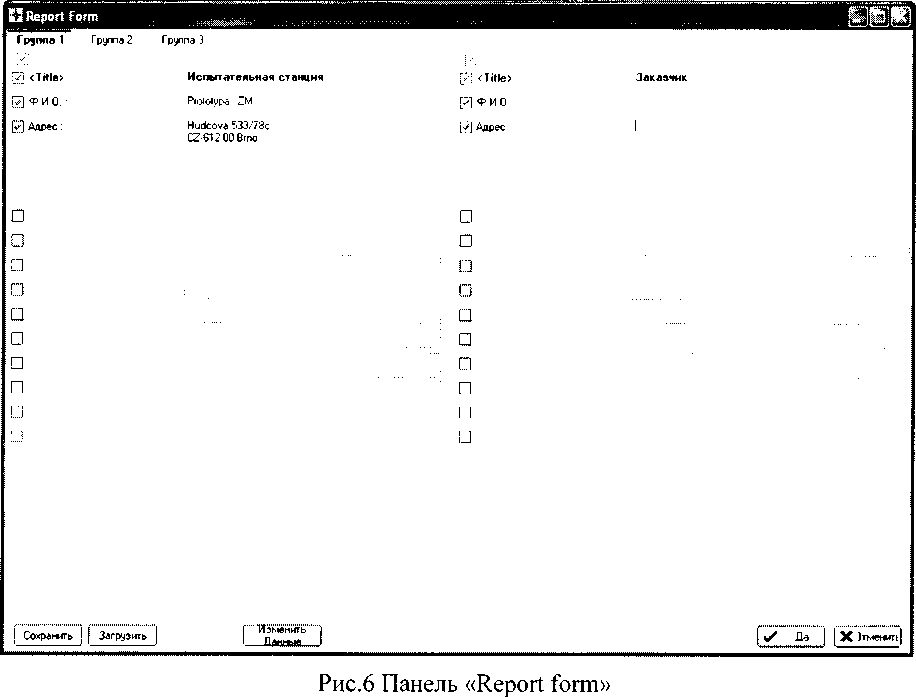

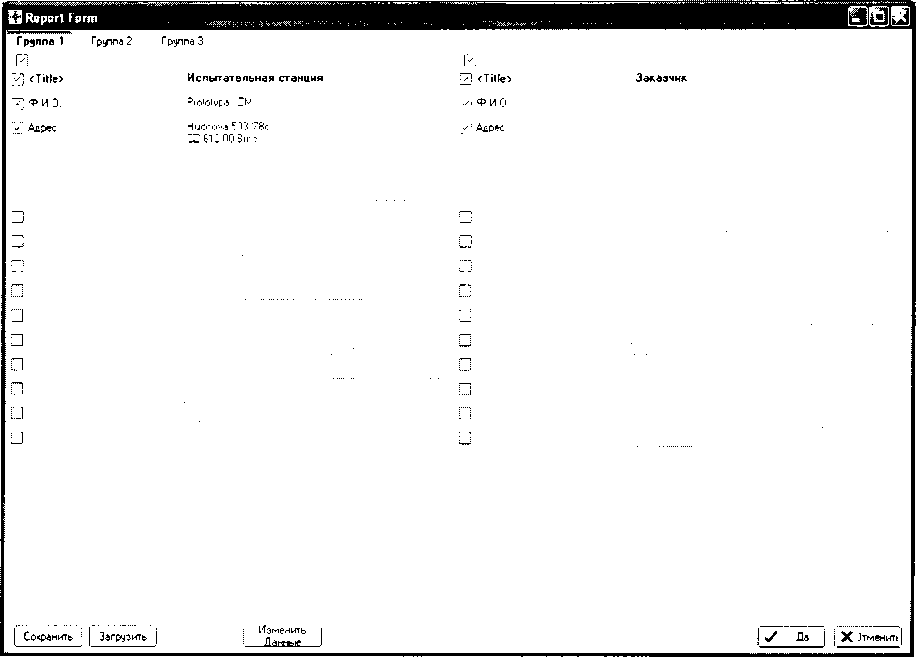

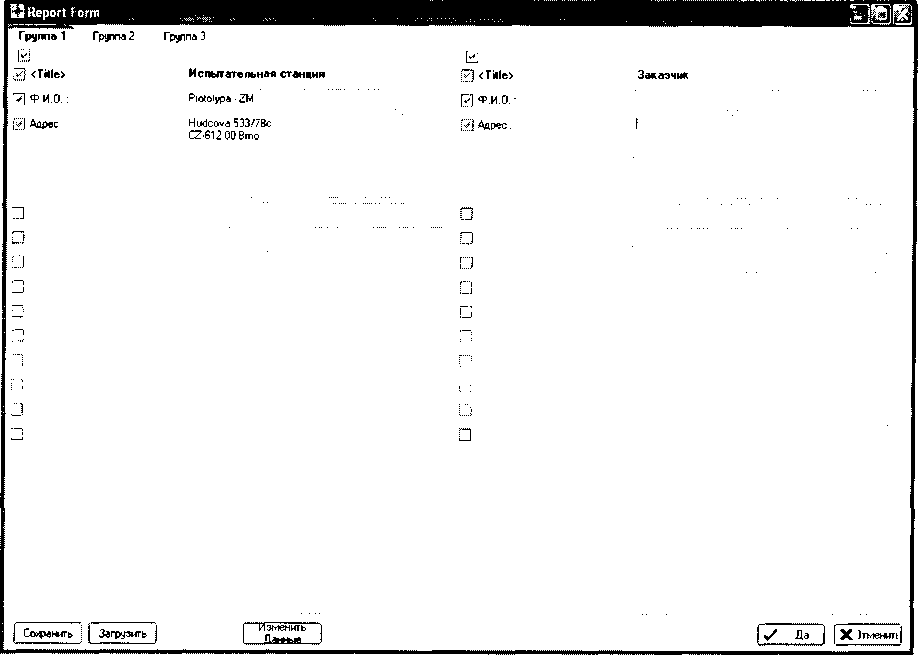

Рис. 7.2 Панель «Report form»

Баллистический а№лизатор(ВАСМ5 SI ,S'/ / V10.60-10.02.2В) Метод :МЕТ-12х70-Скорост

} Открыть [

I.....TEST......]

G.H (СН6.7]    2'00 мс - - ____________________|_______________________________________________________]  9 00 мс

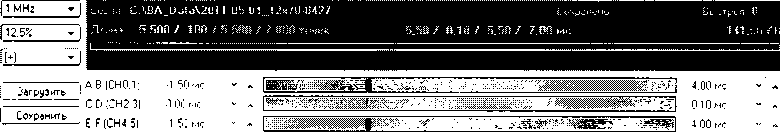

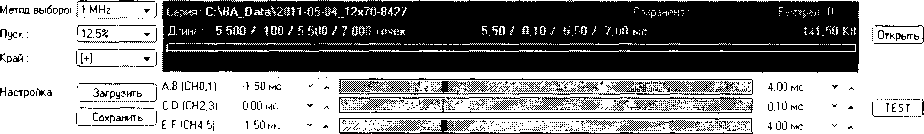

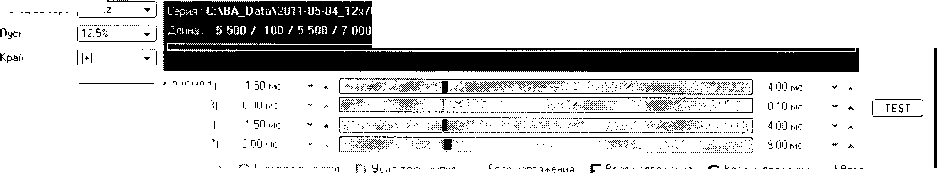

Рис. 7.3 Панель «Баллистический анализатор» - настройки

При открывании панели «Тест» производится контроль измерительной системы. На панели «Напряжение на вводах» периодически указываются напряжения постоянного тока на входах баллистического анализатора (каналы А - Н)

Рис. 7.4 Панель «Напряжение на вводах»

/J

• 7.2.2.10 Закрыть панель, нажав красную кнопку 4-J в правом верхнем углу панели, при этом откроется панель «Баллистический анализатор», см рисунок 7.3.

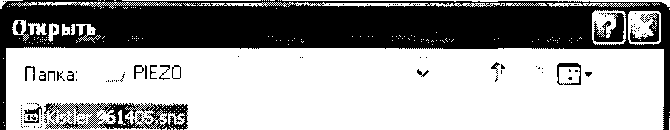

• 7.2.2.11 Нажатием кнопки «Открыть», вызывается панель «Открыть», смотри рисунок 7.3.

• 7.2.2.12 Загрузить требуемую методику измерения. В этой панели выбрать файл

« Калибровка > Калибровка усилителя заряда А(СН0) с Kistler 5357 2600 пКл .Ьа» - методика измерения давления (заряда) в диапазоне до 260 МПа (2600 пКл) с помощью калибратора заряда Kistler 5357. Нажатием кнопки «Загрузить» открывается панель «Баллистический анализатор» и производится автоматическая настройка параметров измерения.

В столбце А (усилитель импульсов) автоматически установится значение чувствительности виртуального датчика давления - 1,000е00 pC/bar (10,00е00 пКл/МПа) - это означает, что измеренные значения давления равны значениям заряда

• 7.2.2.13 Нажать кнопку «Открыть» на панели «Баллистический анализатор», автоматически сигнал «Пуск» засветится красны цветом, который дает указание оператору начать стрельбу, см. рис. 7.3. Измерительная система ожидает выстрел.

• 7.2.2.14 О включении калибратора заряда Kistler 5357 В10 свидетельствует подсветка на дисплее выбора параметров калибратора заряда. В строках:

«WF - активная форма сигнала», «Т - чувствительность датчика», «S - величина выходного заряда», «OUT - номер активного выхода» высвечиваются ранее установленные параметры для каждой строчки. Кнопками управления на передней панели калибратора заряда Kistler 5357 В10 убедиться в изменении ранее установленных параметров для каждой строчки.

• 7.2.2.15 В соответствии с руководством пользователя «Калибратор заряда Туре 5357 В...» на дисплее выбора параметров калибратора заряда:

• - в строке «WF - активная форма сигнала», выбрать одиночный прямоугольный импульс заряда с нарастающим фронтом;

• - в строке «Т - чувствительность датчика», установить «Т1.00Е+0» - чувствительность датчика равна 1 пКл/бар;

• - в строке «S - величина выходного заряда», установить «S2.00E+3» - величина выходного заряда равна 2000 пКл;

• - в строке «OUT - номер активного выхода», установить единицу.

Выбор активных параметров в выбранной строке выбирается копками «>», «^л».

Включение- выключение выходного сигнала с выхода номер один калибратора осуществляется последовательным нажатием кнопки «Charge Оп».

• 7.2.2.16 Нажать на калибраторе заряда кнопку «Charge- ON», при этом засветится зеленым цветом светодиод, сигнализирующий о том, что с выхода 1 калибратора зарядов Kistler 5357В10 на вход «А» баллистического анализатора BA04S поступил одиночный импульс заряда. равный 2000 пКл (имитация выстрела).

• 7.2.2.17 Нажать на калибраторе заряда кнопку «Charge- ON», при этом перестанет светиться светодиод.

• 7.2.2.18 Нажать кнопку «Стоп» на панели «Баллистический анализатор - настройки», смотри рис. 7.3, при этом потухнет красный сигнал готовности системы к измерениям.

• 7.2.2.19 Закрыть панель «Баллистический анализатор», нажатием кнопки в панели «Баллистический анализатор» (красная кнопка в правом верхнем углу панели). Отобразится панель «Сохранить данные», смотри рисунок 7.5

'3 Сохрани ib дан

Посмотреть. „„у BA_Dat.3

Documents and Settings u Рабочий стол

Мои документы

. 3

Мой компьютер

Сетевое

окружение

Название изг 2009-08-25_12x70-8426

Тип Файла: Folder

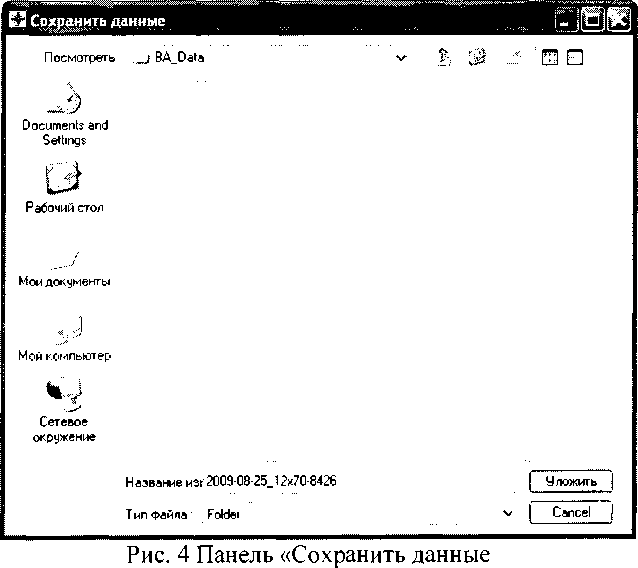

Рис. 7.5 Панель «Сохранить данные»

• 7.2.2.20 Нажать кнопку «Уложить», программа «ВА Control» сохранит файл с данными об измерениях.

• 7.2.2.21 Найти в базе данных баллистического анализатора BA04S найти файл по результату проверки работоспособности системы и распечатать его.

• 7.2.2.22 Закрыть программу «ВА Control.exe».

Выполнение пунктов 7.2.2.4 -7.2.2.22 свидетельствует о работоспособности и правильном функционировании измерительной системы, в противном случае дальнейшая поверка прекращается.

7.3 Определение метрологических характеристик.

7.3.1 Определение средней чувствительности и нелинейности чувствительности датчиков высокого давления Kistler 6213ВК, Kistler 6215, Kistler 607С2 в диапазоне измерения давления от 50 до 150 МПа.

• 7.3.1.1 Подготовить грузопоршневой манометр типа МП 2500 и аппаратуру для регистрации давления «Нейва 10000» в соответствии с соответствующими инструкциями по эксплуатации.

• 7.3.1.2 Подготовить поверяемый датчик давления к использованию в соответствии с инструкцией по эксплуатации и вкрутить его в переходник АЩВ8.253.004, используя моментный ключ, с усилием до 40 Нм.

Момент затяжки датчика давления Kistler 6213ВК - 35 Нм, момент затяжки датчиков давления Kistler 6215 и Kistler 607С2 - 20 Нм.

• 7.3.1.3 Включить питание компьютера и аппаратуру «Нейва 10000».

• 7.3.1.4 Подключить выход первого канала аппаратуры к первому каналу АЦП компьютера.

• 7.3.1.5 Выставить предел чувствительности на аппаратуре равной 20000 пКл.

• 7.3.1.6 Подключить, с помощью кабеля, датчик давления Kistler 6213ВК к первому каналу усилителя заряда аппаратуры «Нейва 10000».

• 7.3.1.7 Запустить на компьютере программу « Calibration».

• 7.3.1.8 Нажать кнопку « Параметры», находящуюся в верхней строке меню, затем вкладку « Количество датчиков».

• 7.3.1.9 Установить регистрацию датчика, отметив данную позицию, нажать кнопку «ОК».

• 7.3.1.10 Нажать кнопку «ON», при этом запустится цифровой вольтметр.

• 7.3.1.11 Нажать кнопку «Регистрация» и отметить галочкой пункт «Использовать сброс давления», при этом появится клавиша «Сброс».

• 7.3.1.12 Вписать в окне «Выставляемое давление» значение давления, которое будет подано на датчик - 50 МПа.

• 7.3.1.13 В соответствии с РЭ на градуированный пресс создать давление 50 МПа.

• 7.3.1.14 Включить усилитель заряда на аппаратуре «Нейва 10000» установкой тумблера в положение «Б».

• 7.3.1.15 Нажать клавишу «Сброс», после чего произойдет автоматический сброс давления и в таблице появятся значения давления, заряда и чувствительности.

• 7.3.1.16 Зафиксировать значения давления, заряда и чувствительности.

• 7.3.1.17 Отключить усилитель заряда, установив тумблер в положение «0» на аппаратуре «Нейва 10000».

• 7.3.1.18 Выполнить пункты 7.3.12 - 7.3.17 для давления 50 МПа три раза

• 7.3.1.19 Выполнить пункты 7.3.12 - 7.3.18 для давлений-60, 70, 80, 90, 100, 120, 140, 150 МПа.

• 7.3.1.20 Выполнить пункты 7.3.1.1 - 7.3.1.19 для датчика давления Kistler 6215 и датчика давления Kistler 607С2.

• 7.3.1.21 Результаты поверки обрабатываются по специальной программе, использующей следующие формулы и методы вычислений:

Вычисление средней арифметической чувствительности поверяемого датчика давления при Pi определяют по формуле:

Ai(pi) ——------ , пКл/МПа, где (1)

п

Ai(pi) - значения измеренных чувствительностей для каждого из вышеперечисленных давлений,

п - количество нагружений.

Предварительное значение средней чувствительности поверяемого датчика давления в диапазоне измерения давлений определяется по формуле:

А'= —-----, пКл/МПа

Определение наибольших отклонений реальных точек измерения заряда в обе стороны от прямой линии, характеризующейся чувствительностью А ’ определяется по формулам: +AQmax = | Qi - J'-Pi | max, пКл,

-AQmax = | П'-Pi - Qi | шах, пКл

+AQmax - наибольшее положительное отклонение значений заряда; -AQmax - наибольшее отрицательное отклонение значений заряда.

Определение уточненного значения средней чувствительности Аср. производится методом последовательных приближений (итераций), исходя из условия:

| +AQmax | = | -AQmax |            (5)

Определение приведенного значения нелинейности чувствительности датчика давления, производится по формуле:

1+ АО maxi у = ± I----------!■ • 100%, где                  (6)

Qp„,

Qpm = Scp-Pm - максимальный выходной сигнал датчика давления при максимальном давлении 125 МПа.

Результаты поверки считаются положительными, если:

• - средняя чувствительность для датчика давления Kistler 6213 ВК - равна или больше

12 пКл/МПа (1,2 pC/bar), а нелинейность не более 0.3%;

• - средняя чувствительность для датчиков давления Kistler 6215, Kistler 607С2 - равна или больше 14 пКл/МПа (1,4 pC/bar), а нелинейность не более 1,0%.

7.3.2 Определение основной относительной погрешности воспроизведения частоты импульсов заряда калибратором заряда Kistler 5357В10

• 7.3.2.1      Соединить выход заряда номер 1 калибратора заряда со входом А частотомера

43-64/1. Соединение произвести кабелем, входящим в комплект калибратора заряда.

• 7.3.2.2 Подсоединить калибратор заряда и частотомер к питающей сети 220 вольт, частотой 50 Гц и включить приборы.

• 7.3.2.3 Установить на частотомере режим измерения частоты по входу А, нажав кнопку «fa».

• 7.3.2.4 Установить входное сопротивление частотомера 1 МОм, установив переключатель «50 £2/1 М£2» в положение «1 М£2».

• 7.3.2.5 Установить вид связи частотомера с источником измеряемого сигнала - по постоянному току, установив переключатель «~/-» в положение «-».

• 7.3.2.6 Установите переключатель «Х1/х10» на частотомере в положение «XI».

• 7.3.2.7 В соответствии с руководством пользователя «Калибратор заряда Туре 5357 В...» на дисплее выбора параметров калибратора заряда:

• - в строке «WF - активная форма сигнала», выбрать прямоугольную последовательность импульсов заряда с нарастающим фронтом;

• - в строке «Т - чувствительность датчика», установить «Т1.00Е+0» - чувствительность датчика равна 1пКл/бар;

• - в строке «S - величина выходного заряда», установить «S1.00E+4» - величина выходного заряда равна 10000 пКл;

• - в строке «OUT - номер активного выхода», установить единицу.

Выбор активных параметров в выбранной строке выбирается копками «>», «^л».

Включение- выключение выходного сигнала с выхода номер один калибратора осуществляется последовательным нажатием кнопки «Charge Оп».

• 7.3.2.8 Прогреть частотомер и калибратор заряда в течении двух часов.

• 7.3.2.9 После прогрева нажать на калибраторе заряда кнопку «Charge- ON», при этом засветится зеленым цветом светодиод, сигнализирующий о том, что с выхода заряда на частотомер поступает выбранная последовательность импульсов заряда

• 7.3.2.10 Зафиксировать результат измерения.

• 7.3.2.11 Измерить частоту импульсов заряда, зафиксировав показания частотомера.

• 7.3.2.12 Нажать на калибраторе заряда кнопку «Charge- ON», при этом перестанет светиться светодиод, выключить калибратор заряда и частотомер

• 7.3.2.13 Отсоединить приборы от питающей сети. Отсоединить выход калибратора заряда от частотомера.

• 7.3.2.13 Вычислить основную относительную погрешность воспроизведения частоты импульсов заряда, калибратором по формуле

5f о/_о =         .Joo, где                       (7)

Fh

Fk, Гц - частоты импульсов заряда, воспроизводимых калибратором;

Fh, Гц - частота импульсов заряда, измеренная частотомером.

Результаты испытаний считаются удовлетворительными, если частота ипуль-сов заряда, воспроизводимых калибратором зарядов Kistler 5357 равна 25 Гц ± 20%.

7.3.3 Определение основной относительной погрешности воспроизведения величины заряда калибратором заряда Kistler 5357.

Для определения основной относительной погрешности воспроизведения величины заряда калибратором заряда Kistler 5357 необходимо измерить длительность импульсов зарядов по уровню 0,1 от амплитуды импульса заряда в соответствии с ГОСТ16465-70 и измерить падения напряжений на сопротивлении ОМЭС Р4033 при воспроизведении заряда 1000 пКл, 10000 пКл. 100000 пКл калибратором заряда Kistler 5357.

7.3.3.1 Определение длительности импульса заряда по уровню 0,1 от амплитуды импульса.

• 7.3.3.1.1 Поместить в термостат суховоздушный АТ-2 ОМЭС Р4033 с номинальным сопротивлением 100 МОм.

• 7.3.3.1.2 Соединить выход заряда номер один калибратора заряда Kistler 5357 и вход канала 1 осциллографа TPS-2024B с выводами ОМЭС Р4033 - высокопотенциальные вывода кабелей на один вывод ОМЭС, низкопотенциальные вывода кабелей на другой вывод ОМЭС.

• 7.3.3.1.3 Соединить корпус ОМЭС и корпус калибратора заряда Kistler 5357 с шиной измерительного заземления.

• 7.3.3.1.4 Подсоединить термостат суховоздушный АТ-2, калибратор заряда Kistler 5357 и осциллографа TPS-2024B к питающей сети 220 В, 50 Гц.

• 7.3.3.1.5 Включить приборы. В термостате суховоздушном АТ-2 установить 20 °C.

• 7.3.3.1.6 Прогреть приборы в течении двух часов.

• 7.3.3.1.7 В соответствии с руководством пользователя «Калибратор заряда Туре 5357

В...» на дисплее выбора параметров калибратора заряда:

• - в строке «WF - активная форма сигнала», выбрать прямоугольную последовательность импульсов заряда с нарастающим фронтом;

• - в строке «Т - чувствительность датчика», установить «Т1.00Е+0» - чувствительность датчика равна 1пКл/бар;

• - в строке «S - величина выходного заряда», установить «S1.00Е+4» - величина выходного заряда равна 10000 пКл;

• - в строке «OUT -- номер активного выхода», установить единицу.

Выбор активных параметров в выбранной строке выбирается копками «>», «^л».

Включение- выключение выходного сигнала с выхода номер один калибратора осуществляется последовательным нажатием кнопки «Charge On».

• 7.3.3.1.8 В соответствии с руководством по эксплуатации «Осциллографы цифровые TPS 2012В, 2014В, 2024В» установить:

- вид связи осциллографа с источником измеряемого сигнала - по постоянному току;

• - полосу пропускания осциллографа установит раной - 20 МГц;

• - входной аттенюатор осциллографа установить -1:1;

• - чувствительность по каналу вертикального отклонения - 100 мВ/на клетку;

• - чувствительность по каналу горизонтального отклонения - 500 мкс/на клетку;

• 7.3.3.1.9 Сместить горизонтальную развертку от центра экрана на одну клетку вниз ручкой «Position - положение» канала «1» тракта вертикального отклонения

• 7.3.3.1.10 Перевести осциллограф в режим измерения, нажав кнопку «Measure - измерение».

• 7.3.3.1.11 Нажать на калибраторе заряда кнопку «Charge- ON», при этом засветится зеленым цветом светодиод, сигнализирующий о том, что с выхода заряда на осциллограф поступает выбранная последовательность импульсов заряда.

• 7.3.3.1.12 Наблюдать на экране осциллографа последовательность импульсов заряда.

• 7.3.3.1.13 Добиться устойчивого изображения одного импульса заряда вращая ручку «Level - синхронизация триггера».

• 7.3.3.1.14 Сместить импульс заряда в центр экрана, вращая ручку «Position - положение» тракта горизонтального отклонения на осциллографе.

• 7.3.3.1.15 Нажать кнопку «Cursor» на передней панели осциллографа.

• 7.3.3.1.16 Выбрать в окне «Туре - вид курсора» - «Amplitude» - курсоры для измерения амплитуды импульса.

• 7.3.3.1.17 Нажать кнопку «Cursorl», активировав «Kypcopl».

• 7.3.3.1.18 Переместить «Kypcopl» на вершину импульса заряда, вращая ручку перемещения курсоров на передней панели осциллографа.

• 7.3.3.1.19 Нажать кнопку «Cursor2», активировав «Курсор2».

• 7.3.3.1.20 Перемещать «Курсор2» от вершины импульса заряда вниз пока в окне «Cursor2»He появиться значение 0,00 мВ

• 7.3.3.1.21 Считать с экрана осциллографа значение ДУ - амплитуду импульса заряда..

• 7.3.3.1.22 Вычислить уровень 0,1 от амплитуды импульса заряда.

• 7.3.3.1.23 Выбрать в окне «Туре - вид курсора» - «Time» - курсоры для времени.

• 7.3.3.1.24 Нажать кнопку «Cursorl», активировав «Kypcopl».

• 7.3.3.1.25 Переместить «Kypcopl» в точку уровня 0,1на нарастающей характеристики импульса заряда, контролируя значение уровня 0,1 в окне «Cursorl» на экране осциллографа.

• 7.3.3.1.26 Нажать кнопку «Cursor2», активировав «Курсор2».

• 7.3.3.1.27 Переместить «Курсор2» в точку уровня 0,1 на спадающей характеристики импульса заряда, контролируя значение уровня 0,1 в oKHe«Cursor2» на экране осциллографа.

• 7.3.3.1.28 Считать с экрана осциллографа и записать значение At -- длительность импульса заряда по уровню 0,1 от амплитуды импульса заряда.

• 7.3.3.1.29 Нажать на калибраторе заряда кнопку «Charge- ON», при этом перестанет светиться светодиод.

7 .3.3.1.30 Выключить калибратор зарядов Kistler 5357, осциллограф TPS-2024B и термостат суховоздушный АТ-2.

7 .3.3.1.31 Отсоединить от выводов ОМЭС Р4033 присоединенные кабели.

7.3.3.2 Измерение падения напряжений на сопротивлении ОМЭС Р4033 при воспроизведении заряда 10000 пКл калибратором заряда Kistler 5357.

• 7.3.3.2.1 Присоединить выход заряда номер 1 калибратора заряда Kistler 5357 и вход мультиметра цифрового Agilent 34401А к выводам ОМЭС Р4033 - высокопотенциальные вывода кабелей на один вывод ОМЭС, низкопотенциальные вывода кабелей на другой вывод ОМЭС.

Присоединение входа мультиметра цифрового Agilent 34401А к выводам ОМЭС Р4033 выполнять экранированным кабелем или экранированной витой парой. Вывод экрана соединить с низкопотенциальным входом мультиметра.

• 7.3.3.2.2 Соединить корпус ОМЭС и корпус калибратора заряда Kistler 5357 с шиной измерительного заземления.

• 7.3.3.2.3 Подсоединить Мультиметр цифровой Agilent 34401А к питающей сети 220 В, 50 Гц.

• 7.3.3.2.4 Включить приборы. В термостате суховоздушном АТ-2 установить 20 °C.

• 7.3.3.2.5 Прогреть приборы в течении двух часов.

• 7.3.3.2.6 В соответствии с руководством по эксплуатации «Мультиметры цифровые 34401 А, 34460А, 34461 А. Руководство по эксплуатации» на мультиметре Agilent 34401А установить:

• - режим измерения - измерение напряжения переменного тока;

• - одноразовый запуск измерения;

• - режим медленного фильтра - 3 Гц - 300 кГц;

• - полосу чувствительности для удержания показаний - 0,01%;

• - автоматический выбор пределов измерений;

• - максимальное разрешение показаний измерения.

• 7.3.3.2.7 В соответствии с руководством пользователя «Калибратор заряда Туре 5357 В...» на дисплее выбора параметров калибратора заряда:

• - в строке «WF - активная форма сигнала», выбрать прямоугольную последовательность импульсов заряда с нарастающим фронтом;

• - в строке «Т - чувствительность датчика», установить «Т1.00Е+0» - чувствительность датчика равна 1пКл/бар;

• - в строке «S - величина выходного заряда», установить «S1.00E+4» - величина выходного заряда равна 10000 пКл;

• - в строке «OUT - номер активного выхода», установить единицу.

Выбор активных параметров в выбранной строке выбирается копками «>», «^л».

Включение- выключение выходного сигнала с выхода номер один калибратора осуществляется последовательным нажатием кнопки «Charge On».

• 7.3.3.2.8 Нажать на калибраторе заряда кнопку «Charge- ON», при этом засветится зеленым цветом светодиод, сигнализирующий о том. что с выхода заряда поступает выбранная последовательность импульсов заряда.

• 7.3.3.2.9 Измерить падение напряжения на сопротивлении ОМЭС Р4033, нажав на мультиметре Agilent 34401А кнопку «Single Trig».

• 7.3.3.2.10 Зафиксировать измеренное падение напряжения на сопротивлении ОМЭС Р4033.

• 7.3.3.2.11 Выполнить девять измерений падения напряжений на сопротивлении ОМЭС Р4033, фиксируя каждый раз измеренное падение напряжения на сопротивлении ОМЭС Р4033.

• 7.3.3.2.12 Вычислить среднее арифметическое значение измерений падения напряжений на сопротивлении ОМЭС Р4033.

• 7.3.3.2.13 Нажать на калибраторе заряда кнопку «Charge- ON», при этом перестанет светиться светодиод.

• 7.3.3.2.14  Выключить калибратор зарядов Kistler 5357 В10, мультиметр цифровой Agilent 34401А и термостат суховоздушный АТ-2. Разобрать собранную схему соединений

• 7.3.3.2.15 Вычислить период следования импульсов зарядов, воспроизводимых калибратором зарядов Kistler 5357 В10, зная измеренную частоту следования импульсов зарядов по формуле

Т, с = — , где                                  (8)

Fk

Т, с - период следования импульсов заряда;

Fk, Гц - частота следования импульсов заряда;

• 7.3.3.2.16 Вычислить скважность импульсов зарядов при выходном значении заряда с выхода калибратора равного 10000 пКл по формуле

А = —, где                                 (9)

ти

ти, с - длительности импульсов заряда по уровню 0,1 от амплитудного значения.

• 7.3.3.2.17 Вычислить коэффициент амплитуды (ка), который при измерении напряжения прямоугольных импульсов вольтметром переменного тока с закрытым входом и преобразователем средеквадратических значений, вычисляется по формуле

ка = л/Л-1 , где                                (10)

А - скважность, импульсов заряда, при воспроизведении заряда калибратором заряда Kistler 5357 В10 равного 10000 пКл.

• 7.3.3.2.18 Вычислить амплитудное значение импульсов зарядов по формуле

Ua, В =         , где                              (11)

л/Э-1

Ua, В - вычисленные значения амплитуд импульсов зарядов при воспроизведении зарядов калибратором зарядов Kistler 5357 Bl0 равных 1000 пКл, 10000 пКл и 100000 пКл.

Ц В - измеренное среднеквадратическое падение напряжения на сопротивлении ОМЭС Р4033 при воспроизведении заряда калибратором заряда Kistler 5357 В10 равного 10000 пКл.

7.3.3.19 Вычислить величину заряда воспроизводимого калибратором заряда Kistler 5357 В10, при задаваемом выходном заряде 10000 пКл по формуле

двыч., пК'1 = Uа ■ С, где                         (12)

С, пФ - эталонная выходная емкость конденсатора, равная:

- 10000 пФ - при воспроизведении заряда равного 10000 пКл;

• 7.3.3.2.20 Определить основную относительную погрешность воспроизведения величины заряда калибратором заряда Kistler 5357 В10 по формуле

dq, % = (q3a().-qeu4./qebi4.)-100, где         (13)

q3ad., пКл - величина заданного заряда для воспроизведения калибратором заряда Kistler 5357 В10,

qebi4., пКл - вычисленная величина заряда воспроизведенная калибратором заряда Kistler 5357 В10.

Результаты проверки основной относительной погрешности воспроизведения величины заряда калибратором заряда Kistler 5357 В10 считается положительной, если основная относительная погрешность между воспроизведенной величиной заряда и вычисленной величиной заряда, определенная по формуле (13), не превышает ± 0,5%.

7.3.4 Определение приведенной погрешности измерения давления системой измери тельной баллистической.

• 7.3.4.1 Подсоединить выход 1 калибратора зарядов Kistler 5357В10 прилагаемым коаксиальным кабелем к каналу «А» баллистического анализатора BA04S.

• 7.3.4.2 Подключить адаптер питания BA04S и калибратор зарядов Kistler 5357В10 к сети 220 В, 50 Гц.

• 7.3.4.3 Включить управляющий компьютер для BA04S.

• 7.3.4.4 Включить BA04S и калибратор зарядов Kistler 5357В10 через минуту после включения компьютера. Открыть программу «ВА Control.exe» на компьютере для BA04S.

• 7.3.4.5 Прогреть BA04S и калибратор зарядов Kistler 5357В10 в течении одного часа. Убедится в том, что BA04S готов к работе. О готовности BA04S свидетельствует состояние индикаторов, а именно,

• - индикатор питания «POWER ON» - светится зеленым цветом;

• - индикатор «DATA READY- ДАННЫЕ ГОТОВЫ» - светится красным цветом. Это свидетельствует о том. что баллистический анализатор BA04S готов к измерениям;

• 7.3.4.6 В панели «ВА Control» выбрать «Файл > Новый» а в панели «Новый» в окне «Название» задать название файла для измерения. Рекомендуемое название файла: калибр - номер ствола, например 1111. Программа БА Контрол автоматически дополнит дату перед названием файла для получения окончательного названия: ГОД-МЕСЯЦ-ДЕНЬ, см. рис.1.



Рис.1 Панель «Новый»

• 7.3.4.7 Нажать «Да». Откроется панель «Report form», смотри Рис. 2.

• 7.3.4.8 Заполнить требуемые данные в панели «Report form», например в графе «Заказчик »- «цех №1 «Феттеръ».

• 7.3.4.9 Нажать виртуальную кнопку «Да». Отобразится панель «Баллистический анализатор» в которой устанавливаются параметры измерения баллистического анализатора BA04S, смотри Рис.З. Установленные параметры соответствуют последнему произведенному измерению.

• 7.3.4.10 Нажатием кнопки «Открыть», вызывается панель «Открыть», см. Рис.З.




  Рис. 2 Панель «Report form»

Давление В

Рис..З - Панель «Баллистический анализатор» - настройки

Баллистический анализатор(ВАО4$,$Е,$2 /У10.60-10.02.28) Метод :М£Т-12х70*Сморост

G.H (СН6 7)

Усилитель импул

ОНО IM01-3-CHGA

Давление А

Q Усилитель импу.' сш IM01-3-CHGA

Ввод напряжения ch? IM05-0-D3SA

Скорост 1.5 Стоп

0 Усилитель импул

Снз IM01 3-CHGA.

Ввод напряжения СН4 IMCI5-0-D3SA.

£ Усилитель импул сиз IM01 3CHGA

Ввод напряжения

СН5 IM05-0-D3SA

Q Ввод напряжения

Сне IM05-D-D3SA

Скорост 1,5 Старт

• 7.3.4.11 Загрузить требуемую методику измерения. В этой панели выбрать файл « Калибровка > Калибровка усилителя заряда А(СН0) с Kistler 5357 2600 пКл .Ьа» - методика измерения давления (заряда) в диапазоне до 260 МПа (2600 пКл) с помощью калибратора заряда Kistler 5357. Нажатием кнопки «Загрузить» открывается панель «Баллистический анализатор» и производится автоматическая настройка параметров измерения.

В столбце А (усилитель импульсов) автоматически установится значение чувствительности виртуального датчика давления - 1,000е00 pC/bar (10,00е00 пКл/МПа) - это означает, что измеренные значения давления равны значениям заряда.

• 7.3.4.12 В столбце А (усилитель импульсов) установить конечный диапазон измерения заряда равный - 2600 рС.

• 7.3.4.13 Нажать кнопку «TEST» при этом на панели «Баллистический анализатор» вызывается панель «Напряжение на вводах» и производится контроль измерительной системы. В каналах А, В, С, D значения напряжений должны быть в интервале от -0,03 В до 0,03 В. Необходимо подождать если значения напряжений не находится в этом интервале

......’ ’.....*...........................””......................................................................................................................................................................... ..........* *..........................’...........................................................................'     ' *........."В

• 7.3.4.14 Закрыть панель «Напряжение на вводах», нажав красную кнопку —J в правом верхнем углу панели.

• 7.3.4.15 Нажать кнопку «Открыть» на панели «Баллистический анализатор», автоматически сигнал «Пуск» засветится красны цветом, который дает указание оператору начать стрельбу, см. рис..З. Измерительная система ожидает выстрел.

• 7.3.4.16 В соответствии с руководством пользователя «Калибратор заряда Туре 5357 В...» на дисплее выбора параметров калибратора заряда:

• - в строке «WF - активная форма сигнала», выбрать одиночный прямоугольный импульс заряда с нарастающим фронтом;

• - в строке «Т - чувствительность датчика», установить «Т1.00Е+0» - чувствительность датчика равна 1пКл/бар;

• - в строке «S - величина выходного заряда», установить «S2.00E+3» - величина выходного заряда равна 2000 пКл;

• - в строке «OUT - номер активного выхода», установить единицу.

Выбор активных параметров в выбранной строке выбирается копками «>», «^л».

Включение- выключение выходного сигнала с выхода номер один калибратора осуществляется последовательным нажатием кнопки «Charge On».

• 7.3.4.17 Нажать на калибраторе заряда кнопку «Charge- ON», при этом засветится зеленым цветом светодиод, сигнализирующий о том, что с выхода 1 калибратора зарядов Kistler 5357В10 на вход «А» баллистического анализатора BA04S поступил одиночный импульс заряда, равный 2000 пКл (имитация выстрела).

• 7.3.4.18 Нажать на калибраторе заряда кнопку «Charge- ON», при этом перестанет светиться светодиод.

• 7.3.4.19   На панели «Баллистический анализатор - настройки», смотри рис. 3 нажать кнопку «Авто» затем кнопку «Открыть». Система переходит в автоматический режим измерения и ожидает следующий выстрел.

• 7.3.4.20      Выполнить пункты 7.3.4.18, 7.3.4.19 - девять раз.

• 7.3.4.21 Нажать кнопку «Стоп» на панели «Баллистический анализатор - настройки», смотри рис. 3, при этом потухнет красный сигнал готовности системы к измерениям.

• 7.3.4.22 Закрыть панель «Баллистический анализатор», нажатием кнопки в панели «Баллистический анализатор» (красная кнопка в правом верхнем углу панели). Отобразится панель «Сохранить данные», смотри Рис. 4



• 7.3.4.23 Нажать кнопку «Уложить», программа «ВА Control» сохранит файл с данными об измерениях.

• 7.3.4.24 Найти в базе данных баллистического анализатора BA04S сохраненные данные по результатам испытаний распечатать их.

• 7.3.4.25 Повторить пункты 7.3.4.1-7.3.4.24 для измерительного канала «В» баллистического анализатора BA04S.

• 7.3.4.26 Свернуть программу «ВA Control» и выключить оборудование, используемое при испытании и разобрать схему соединений

• 7.3.4.27 По среднеарифметическим значениям давлений, рассчитанной программой «ВА Control» для измерительных каналов «А» и «В» баллистического анализатора BA04S для конечного диапазона измерения давления 260 МПа. определить приведенную погрешность измерения давления.

Результаты измерений считаются положительными, если погрешность измерения давления, приведенная к конечному диапазону измерения измерительных каналов «А» и «В», не превышает ±0,7%, при условии, что заряд £>зад., воспроизводимый калибратором заряда Kistler 5357В10 равен воспроизводимому давлению /’зад.

Формула для определения погрешности измерения давления баллистическим анализатором BA04S

8/’,% = ±[(Ризм.-Рзад.)/Рдиап.] И00,             (14)

где

Р изм. - среднеарифметическое давление, измеренное баллистическим анализатором BA04S для измерительного канала «А» для конечного диапазона измерения давления;

Рзад. - давление воспроизводимое калибратором заряда Kistler 5357В10;

Рдиап. - конечный диапазон измерения давления.

• 7.3.4.28 Приведенная погрешность измерения давления, в относительных единицах, системой измерительной баллистической «Prototypa 2010/2269/Е1» при выстреле определяется суммой погрешностей оборудования, входящего в состав системы и определяется по формуле

......

R - конечный диапазон измерения заряда равный 2600 пКл

Asr = 0,52 МПа - максимальная погрешность измерения давления эталонным датчиком Kistler 621ЗВК, при нелинейности чувствительности датчика не более 0,3%;

Asw - 2,60 МПа - максимальная погрешность измерения давления рабочими датчиками Kistler 6215 и Kistler 607С2 при нелинейности чувствительности датчика не более 1,0% для конечного диапазона измерения заряда - 2600 пКл;

Acha - 1,82 МПа - максимальная погрешность измерения давления баллистическим анализатором BA04S;

• 7.3.4.29 Приведенная погрешность измерения давления, в процентах (%), системой измерительной баллистической «Prototypa 2010/2269/Е1» при выстреле к конечному диапазону измерения давления определяется по формуле

\Рс

ЬРс,%=---*100;                                                    (16)

Рк

§Рс,%> = 3’7 * 100 =2,0, где

185,7

Рк =-------------=----= 185,7 МПа - конечный диапазон измерения давления;

А ср, пКл / МПа    14

К, пКл =2600 - конечный диапазон измерения заряда;

Аср, пКл/МПа = 14 средняя чувствительность рабочих датчиков давления Kistler 6215 и Kistler 607С2.

Результат поверки считается положительным, если приведенная погрешность измерения давления системой измерительной баллистической «Prototypa 2010/2269/Е 1», зав. №2605 при выстреле, рассчитанная по формулам (15), (16) для измерительных каналов «А» и «В» и для конечного диапазона измерения 185,7 МПа не превышает - 2,0 % или 3,7 МПа.

При испытаниях и расчетах использовалось соотношение - (0,1 МПа = lbar)

Для конечных диапазонов измерения давлений больше, чем 185,7 МПа определение приведенных погрешностей измерения давлений системой измерительной баллистической «Prototypa 2010/2269/Е 1» зав. №2605 не проводить. Так как при стрельбе охотничьими патронами калибров 12/70, 12/76, 16/70. 20/70 максимально допустимые давления эксплуатационных патронов по ГОСТ Р 50530-2010 «Патроны к гражданскому и служебному огнестрельному оружию, устройствам промышленного и специального назначения» составляют: 74 МПа, 105 МПа, 78 МПа, 83 МПа - соответственно.

7.3.5 Определение приведенной погрешности измерения начальной скорости заряда (дробь в контейнере) системой измерительной баллистической.

• 7.3.5.1 Подготовить универсальный баллистический затвор UZ-2002 к выстрелу в соответствии с документом «УНИВЕРСАЛЬНЫЙ БАЛЛИСТИЧЕСКИЙ ЗАТВОР UZ-2002 Инструкция по эксплуатации».

• 7.3.5.2 Собрать схему по рисунку 15 «Методики баллистических тестов дробовых патронов».

• 7.3.5.3 Провести визуальный контроль используемого измерительного баллистического ствола по соответствующему чертежу документа «Методики баллистических тестов дробовых патронов»:

• - калибр 12/70 -по чертежу ВТ- 920-1000к;

• - калибр 12/76 - по чертежу ВТ- 980-1000к;

• - калибр 16/70 - по чертежу ВТ- 940-1000k;

• - калибр 20/70 - по чертежу ВТ- 960-1000к;

• 7.3.5.4 Подсоединить частотомер электронно-счетный вычислительный 43-64/1 кабелями длиной один метр с разъемами СР-50-74ПВ, через высокочастотные тройники СР-50-95ФВ, параллельно к входам G и Н баллистического анализатора BA04S. Вход G баллистического анализатора со входом А частотомера (импульс - «старт»), вход Н баллистического анализатора со входом Б частотомера (импульс - «стоп»). Время задержки импульсов кабелями не должно превышать - пять наносекунд.

• 7.3.5.5 Подготовить датчик Kistler 6215 и установить в измерительный баллистический ствол.

• 7.3.5.6 Установить расстояние между устьем баллистического затвора и центром передвижной атмосферостойкой оптической рамки WLS03 на значение равное 1,5 ±0,1 м.

• 7.3.5.7 Включить компьютер, баллистический анализатор BA04S, передвижную атмосферостойкую оптическую рамку WLS03 и частотомер 43-64/1.

• 7.3.5.8 Прогреть включенные приборы не менее одного часа.

• 7.3.5.9 Убедиться в готовности баллистического анализатора BA04S по пункту 7.3.3.5 настоящей методики поверки. Установить частотомер 43-64/1 в режим измерения интервала времени между импульсами «tA-Б»

• 7.3.5.10 Запустить программу «ВА Control». В панели «ВА Control» выбрать «Файл > Новый», а в панели «Новый», смотри рисунок 5. Задать название файла для измерения. Рекомендуемое название файла: калибр - номер ствола, например 12_70-8426. Программа «ВА Control» автоматически дополнит дату перед названием файла для получения окончательного названия: ГОД-МЕСЯЦ-ДЕНЬ, калибр-номер ствола.



  j Х^™^енить|

Адресная книга

C:\BA_Data

Название

12:-;70-842Б

Рис.5 - Панель «Новый»

• 7.3.5.11 Нажать «Да». Отобразится панель «Report form», смотри рисунок 6.

• 7.3.5.12 Заполнить требуемые данные в панели «Report form».

• 7.3.5.13 Нажать «Да». Отобразится панель «Баллистический анализатор» в которой устанавливаются параметры измерения баллистического анализатора BA04S, смотри рисунок 7. Установленные параметры соответствуют последнему произведенному измерению



  Баллистический аналиэатор(ВАО45,5Е^2/V1O.60-10.02.28) Метод:МЕТ-12х70 Скорост



  		Выстрел: 0
  1 JU «ек	:7.00 не .    . 7' : :фл		Я | Открыть|

  Метод выбороь [ 1 MHz



  Настройка

  Загрузил

  Сохранить j

  Усилитель импул

  СНО IM01-3-CHGA

  Давление А

  LT Ввод напряжения ch? IM05-0-D3SA

  Скорост 1.5 Стоп

  |-> Ввод напряжения

  СН5 IM05-0-D35A

  Q Веод напряжения сне IM05-U-D3SA

  Скорост 1,5 Старт

  Усилитель импул Снг IMCH-3-CHGA

  Q Усилитель импул сж IM01-3-CHGA

  Давление В

  Пуск

  Пуск

  Пуск

  1,448е00 рСЛэаг

  1 ₍448е00 рСЛэаг

  jl,l63e00 рСЛэаг

  Диапазон : 3 590 бар	Диапазон ■ 2 240 бар	Диапззон: 1 В00 бар	Диапазон: 1 800 бар
  •’А 2 600 рС	2S00cC	2 t00 рС	2 600 рС
  • < 5 200 рС	5 200 DC	5 200 рС	5 200рС
  ■ :■ 10 600 рС	: 10 S00 рС	10 600 рС	1 П 600 рС
  О 20 200 рС	Л 2110 рС	20 200 рС	20 200 рС
  Фильтр	Фильтр	Фильтр	Фильтр
  •;Т 10 kHz	юкн.	miHz	111kHz
  ■ ■: 20 кНг	20 кН:	20 к Нг	Л kHz
  ■   40 kHz	:    41НН:	40 к Hz	411 kHz
  О 500 kHz	5110 kHz	. 5UJkHz	5М0 кНг
  Авто-нуль вкл. |	: | Авто-нуль вкл. |	I Авто-нуль вкл. ;	| Авто-нуль вкл. j

  Apply

  Apply

  Apply

  Apply

  |1,448е00 рСтЪаг ▼ j

  [        Пуск	■   [        Пуск	I i         Пуск	j !         Пуск
  Диапазон	Диапазон•	Диапазон:	Диапазон'
  о; 1 v	(’IV	О 1 V	О 1 v
  О 2V	Q 2 V	S 2V	0 2V
  о 5V	О 5V	Q 5V	О 5V
  О wv	0 ю v	G ю v	О ю v

  Apply

  Apply

  Apply

  Apply

Рис.7 - Панель «Баллистический анализатор» - настройки

• 7.3.5.14 Нажать кнопку «Открыть», вызывается панель «Open (Открыть)», смотри рисунок 8. Загрузить требуемую методику измерения. В этой панели выбрать файл ..МЕТ - ЕР-VAT-12-16-20.Ьа“. Нажатием кнопки «Загрузить» производится автоматическая настройка параметров измерения.

Рабочий стол

Мои документы

Мой компьютер

W х

z

Сетевое окружение

Имя Файла : MET-EFVAT-12-16-2U.Ьа

Т ип Файла : В A Settings

Рис.8 - Панель «Открыть»

Если для измерений использован пьезоэлектрический датчик, отличающийся от приведенного в загруженной методике, необходимо изменить его константу (чувствительность ) в соответствии с листом калибровки. Нажатием кнопки с изображением константы датчика и выбором строки «Load (Загрузить)» для канала А, смотри рисунок 9, вызывается панель «Открыть» для датчика давления, смотри рисунок 10.

• 7.3.5.15 В окне «PIEZO» панели «Открыть» выбрать серийный номер соответствующего датчика.

• 7.3.5.16 Нажать кнопку «Открыть» - при этом осуществляется загрузка константы (чувствительности) датчика в канал А.

• 7.3.5.17 Проверить в панели «Баллистический анализатор» для каналов А константу датчика.

• 7.3.5.18 Нажать кнопку «TEST» при этом на панели «Баллистический анализатор» вызывается панель «Напряжение на вводах» и производится контроль измерительной системы. Значения напряжений постоянного тока на вводах BA04S, должны быть в интервале от -0,03 до 0,03. Необходимо подождать если значения напряжений не находятся в этом интервале.

  Нкпряжгнге на вводам
  КаналА(СНО):	Канал 8 (СН1)	Кана л С (СН2):	Канал 0 (СНЗ)
  0,44 bar	-0,56 bar	0.22 bar	0,22 bar
  (0,001 V)	(-0.001 V)	(0.001 V)	(0,001 V)

  Канал Е [СН4] 0,0000 V (0,000 V)	Канал F(CH5|: 0,0000 V (0,000 V)	Канал G (СН8]: 0,0000 V (0,000 V)	Канал Н (СН7]: -0 0002V (-0,001 V)

Файл Редактирование Калибрация Измерение Графики и вычисления Выбор Настройка Пометь

hit й Ей

Врема |мс|

GPS ModJe No* Available Дата произведения измерений

Рис.9 - Панель «Баллистический анализатор - настройки»

Имя объекта: Kistler 961405

Объекты BA sensors

Рис.10 - Панель «Открыть» - загрузка константы (средней чувствительности) датчика.

• 7.3.5.19 Закрыть панель «Напряжения на вводах» нажав красную кнопку в правом верхнем углу панели.

• 7.3.5.20 Нажать кнопку «Открыть». Автоматически включится красный световой сигнал «Пуск», который дает указание оператору начать стрельбу, смотри рисунок 11. Измерительная система ожидает выстрел.



Ь^1>1и<:1ичес.иий d><d/iMJdrop(HA04S,SI-S7 I V10.60 10 02 ?В) МсшдгМЫ 12

■И]

D Усилитель импул Q Усилитель импул Q Усилитель импул 7 Веса напряжения р? Ввод напряжения Q Ввод напряжения Ввод напряжения ci+t IM01-3-CHGA СН2 IM01-3-CHGA енз IM01-3-CHGA сна IM05-0-D3SA СН5 IM05-0-D3SA сне IM05-0-D3SA сн? IM05-0-D3SA

E.F(CH4,5l

G.H [СН67]

Усилитель импул оно IM01-3-CHGA

Пуск I

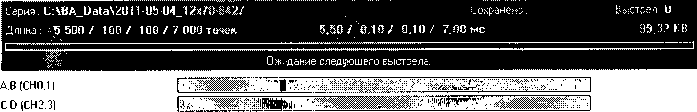

Рис. 11 - Панель «Баллистический анализатор»

• 7.3.5.21 Проверить визуально правильность сборки испытываемых патронов и их состояние.

• - на краю патронной гильзы должна быть пропилена канавка для правильного позиционирования патрона в затворе;

• - в гильзе должно быть просверлено отверстие диаметром 2 мм на расстоянии 29 мм, отверстие просверливается в приспособлении для сверления.

Патроны должны быть выдержаны перед стрельбой при температуре 21±3°С не менее 2-х часов.

• 7.3.5.22 Установить патрон в универсальный баллистический затвор UZ-2002.

ВНИМАНИЕ! Оператору разрешено выполнять выстрел только при постоянно включенном красном сигнале.

• 7.3.4.23 Произвести первый выстрел для прогрева.

Измерительная система зарегистрирует данные в памяти BA04S, передаст в компьютер и отобразит измеренные сигналы в панели «БА Контроль». Красный световой сигнал погаснет. В панели «БА Контроль» проверить настройку методики, уровень и форму сигналов.

И БА Контроль - C:\Dncump.nts лпс! Settinfp>\t|itfftP<i6o4HH сю;Л2009-08-25_12x70-8426

Файл Редактирование Калибрация Измерение Графики и вычисления Выбор Настройка Помощь

б Q S Чй> IMt Int Exti ЕхЬ flat

Время [мс)

GPS Module Not Available Дата произведения измерений : 25.08.201

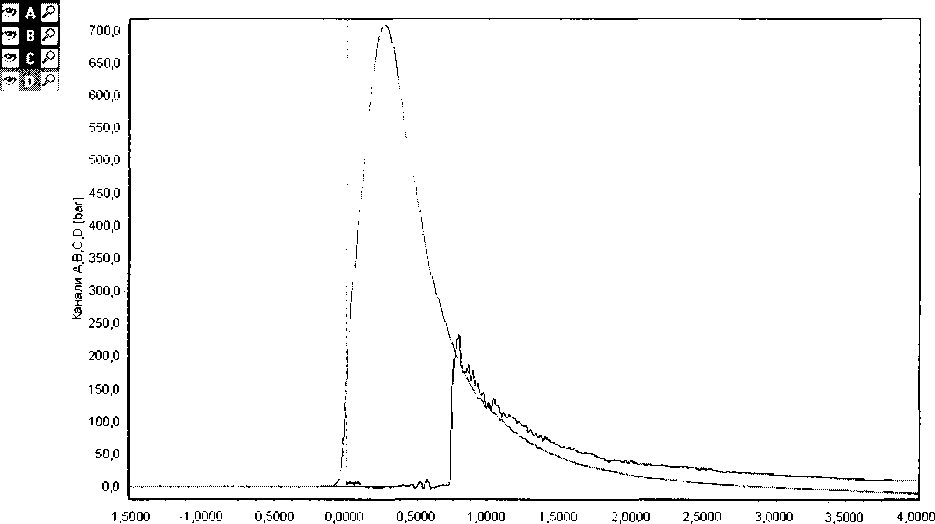

Рис. 12 - Панель «БА Контроль»

• 7.3.5.24 Зафиксировать результат измерения времени между импульсами «старт- стоп» частотомером электронно-счетным вычислительным 43-64/1.

• 7.3.5.25 Выйти из панели «БА Контроль», нажав кнопку «Измерения», появится панель «Баллистический анализатор», смотри рисунок 11.

• 7.3.5.26 Нажать кнопки «Авто» и «Открыть» в панели «Баллистический анализатор», при этом снова включится красный световой сигнал «Пуск». Измерительная система ожидает выстрела.

• 7.3.5.27 Произвести всего десять выстрелов, соблюдая установленный интервал между выстрелами равный одной минуте.

• 7.3.5.28 После каждого произведенного выстрела фиксировать измерения между импульсами «старт- стоп» частотомером электронно-счетным вычислительным 43-64/1.

• 7.3.5.29 После последнего измерительного выстрела в панели «Баллистический анализатор» закончить измерения нажатием кнопки «Стоп». Красный световой сигнал погаснет.

• 7.3.5.30 Закрыть панель «Баллистический анализатор», нажатием кнопки в панели «Баллистический анализатор» (красная кнопка в правом верхнем углу панели). Отобразится панель «Сохранить данные», смотри рисунок 13.

Посмотреть: _/ BA_Data

Documents and

Settings

Рабочий стол

j

Мои документы

Мой компьютер

Сетевое окружение

Название изг 2008-08-25_12x70-8426

Т ип Файла : Folder

Рис. 13 - Панель «Сохранить данные»

• 7.3.5.31 Нажать виртуальную кнопку «Уложить» - полученные измерения будут сохранены.

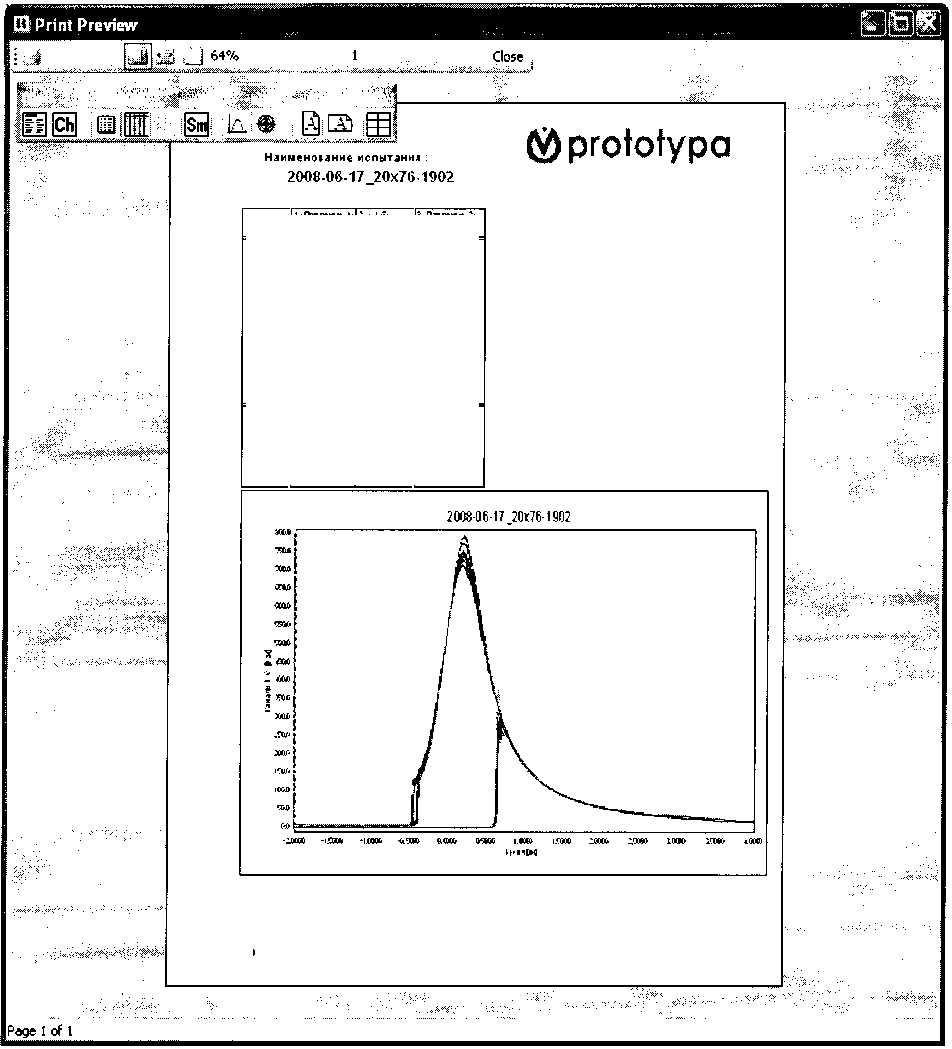

• 7.3.5.32 Выбрать (Файл > Final Report) в основном меню программы «ВА Control», появится протокол с измерениями, смотри рисунок 14.



  Рис. 14 - Панель «Результат»

  	глз-О-з]	’■-,.1,-5. . el >:l I, ₽<..:]	2-
  	д	37 1.4	>32.9
  с		ЗЮ 5	3466
  з	". ♦'?. 1	“0.1	361.4
  ♦	7 14.7	3»37.8	ЗЮ .9
  ->		312.5	324?
  	792,3
  		353.9	3M5
  г	’31»	336.7	35 1.7
  •9	Э j 1 >J		359.4
  	797 л	375.3	352.8
  Срм	■"Д	.Ъ16	.♦sV.*
  	*7.15	1857	I2.3*
  «3.	8616	37-33	362.9
  Мп	•И*.3	312.5	32*,5
  Delia ГэнД*	1466		33.4

• 7.3.5.33 Распечатать протокол.

• 7.3.4.34 Закрыть программу «ВА Control» (выбрать Файл > Конец), появится панель «Confirm (Подтверждение)», смотри рисунок 15.

• 7.3.4.35 Нажать кнопку «Yes (Да)» в панели «Confirm (Подтверждение)».

ifirm

Действительно хотите окончить

Все несохраненные изменения будут потеряыы_Ш.

I Yes

Рис. 15 - Панель «Confirm»

• 7.3.5.36 Выключить компьютер, выключить BA04S, оптическую передвижную рамку WLS03 и частотомер 43-64/1. Разобрать схему, собранную по рисунку 15 докумен-та«Методики баллистических тестов дробовых патронов» и разобрать универсальный баллистический затвор UZ-2002.

• 7.3.5.37 Вычислить начальную скорость заряда (дробь в контейнере) для каждого выстрела по формуле

Vh.4. = — (м/с), где                            (17)

t

S,m - расстояние между световыми барьерами, равное одному метру;

t,c - время между импульсами «старт - стоп», измеренное частотомером электронносчетным вычислительным 43-64/1 для каждого произведенного выстрела.

• 7.3.5.38 Приведенная погрешность измерения начальной скорости заряда (дробь в контейнере) системой измерительной является суммарной погрешностью, состоящей из:

• - погрешности измерения скорости заряда (дробь в контейнере) передвижной оптической рамкой WLS03, равной ± 0,2%;

• - погрешности точности установления оптической рамки WLS03, для скорости заряда (дробь в контейнере):

до 400 м/с равна - ± 0,5 м/с или ± 0,125%,

от 400 м/с до 500 м/с равна - ± 1,4 м/с или ± 0,175%

и не должны превышать приведенных погрешностей, вычисленных по формулам до 400 м/с               5VH.C. = 7(0,2)² + (0,125)² = ±0,24 %              (18)

от 400 м/с до 500 м/с Svh.c. = 7(0,²)² + (0,175)² =±0,27 %.            (19)

• 7.3.5.39 Вычислить погрешность измерения между измеренными среднеарифметическими значениями начальной скорости заряда (дробь в контейнере) системой измерительной и среднеарифметическими значениями начальной скорости заряда (дробь в контейнере), измеренными с помощью частотомера электронно-счетным вычислительного 43-64/1 по формуле

5v,% = I²⁷’!- "'^Ч- *100, где                                     (20)

Ун.ч.

• V н.с - среднеарифметическая начальная скорость заряда (дробь в контейнере), измеренная системой измерительной, м/с;

• V н.ч - среднеарифметическая начальная скорость заряда (дробь в контейнере), измеренная частотомером 43-64/1, м/с.

Результат поверки считается положительным, если приведенная погрешность измерения начальной скорости заряда (дробь в контейнере), измеренная системой измерительной баллистической «Prototypa 2010/2269/Е1», зав. № 2605 и вычисленная по формуле (20) не более:

• - ±0,24 % для начальной скорости заряда до 400 м/с

• - ±0,27 % для начальной скорости заряда от 400 м/с до 500 м/с.

7.3.6 Проверка герметичности масляной камеры генератора импульса давления -Kistler 6909.

• 7.3.6.1 Проверку герметичности масляной камеры генератора импульса давления - Kistler 6909 (далее - генератор импульсов) проводить в соответствии с документом «Датчики давления KISTLER для баллистических измерений Принадлежности Калибровка датчиков Инструкция по эксплуатации».

• 7.3.6.2 Достать генератор импульсов из упаковки.

• 7.3.6.3 Отвернуть в нижней части цилиндра 4 болта с внутренней головкой М5.

• 7.3.6.4 Проверить, что цилиндр для монтажа датчиков давления имеет обозначение 6931А2.

• 7.3.6.5 Положить основание генератора импульсов в горизонтальное положение на стол. Резьба Ml2x1 должна быть сверху.

• 7.3.6.6 Приклеить на эталонный датчик Kistler 621ЗВК одно уплотнительное кольцо

1100. с помощью вазелина Kistler 1063 таким образом, чтобы это коническое уплотнительное кольцо было направлено узкой стороной к датчику.

• 7.3.6.7 Закрутить эталонный датчик давления Kistler 6213 ВК в отверстие с резьбой Ml2x1 генератора импульса, используя динамометрический ключ 1371В и шестигранную насадку 1373, с моментом затяжки 40 Нм.

• 7.3.6.8 Повернуть основание генератора импульсов на 180° (эталонный датчик Kistler 6213 ВК - должен находиться снизу).

• 7.3.6.9 Заполнить камеру генератора импульсов специальным маслом Kistler 1053 с помощью пипетки - объем пипетки около 1 см³

• 7.3.6.10 Перемещать пинцетом поршень генератора импульсов в крайние положения до момента, пока из камеры не перестанут выходить воздушные пузыри. При этом камера должна быть полностью заполнена маслом.

• 7.3.6.11 Выполнить пункт 7.3.5.7 для рабочего датчика давления Kistler 6215 с моментом затяжки 20 Нм.

• 7.3.6.12 Собрать генератор импульсов.

• 7.3.6.13 Поставить генератор импульсов на ровную поверхность пола.

• 7.3.6.14 Поднять груз до максимально возможного хода (около 40 см), отпустить его, дать ему упасть и поймать груз.

• 7.3.6.15 Выполнить пункт 7.3.5.14 десять раз.

• 7.3.6.16 После выполнения пункта 7.3.5.15 внимательно, с применением увеличительной лупы, осмотреть резьбовые места соединения датчиков давления с масляным генератором на предмет отсутствия масляных подтеков. Если таковые имеются - принять меры к их устранению (проверить затяжку датчиков, целостность уплотнительных колец).

Генератор импульсов допускается к дальнейшему применению при отсутствии масляных подтеков, в противном случае генератор импульсов к дальнейшему применению - не допускается.

7.3.7 Проверка чувствительности рабочих датчиков давления Kistler 6215 или Kistler 607С2.

• 7.3.7.1 Проверка чувствительности рабочих датчиков давления Kistler 6215 и Kistler 607С2 производится в соответствии с документом «Датчики давления KISTLER для баллистических измерений Принадлежности Калибровка датчиков Инструкция по эксплуатации

• 7.3.7.2 После положительных результатов испытаний при выполнении пункта 7.3.6 соединить с помощью кабелей типа 1631С2 оба датчика с баллистическим анализатором BA04S таким образом, чтобы канал А был на баллистическом анализаторе соединен с рабочим датчиком (Kistler 6215 или Kistler 607С2), а канал В с эталонным датчиком (Kistler 6213ВК)

• 7.3.7.3 Включить баллистический анализатор BA04S и прогреть его в течение одного часа.

• 7.3.7.4 Включить ПК и подождать пока загрузится операционная система.

• 7.3.7.5 Запустить программное обеспечение «ВА Control». В панели «ВА Control» выбрать «Файл > Новый» и. в панели «Новый» задать название файла для измерения (например: Калибровка Kistler 6215 или калибровка Kistler 607С2 зав. № ХХХХ) см. рис. 5.

• 7.3.7.6 Нажать «Да». Отобразится панель «Report form» см. рис.6.

• 7.3.7.7 Заполнить требуемые данные в панели «Report form».

• 7.3.7.8 Нажать «Да». Отобразится панель «Баллистический анализатор», см. рис 7.13.

• 7.3.7.9 Нажать кнопку «Открыть», вызывается панель «Открыть». Загрузить методику калибровки (C:\BA_Settings\calibration with Kistler 6909). Активными станут два канала баллистического анализатора BA04S каналы С и D.

• 7.3.7.10 Задайте для канала С - чувствительность эталонного датчика Kistler 6213ВК, а для канала D - чувствительность рабочего датчика Kistler 6215 или Kistler 607С2

• 7.3.7.11 Начните измерения, нажав кнопку «Старт». Система готова к началу измерений.

• 7.3.7.12 Поднимите груз приблизительно до середины возможного хода (около 20 см), отпустите его, дайте ему упасть на поршень и поймайте груз.

7.37.13 Повторите пункт 7.3.7.12 десять раз.

7.3.7.14 По средним значениям давления (AVG), рассчитанным программным обеспечением «ВА Control», рассчитайте новую чувствительность рабочего датчика K_new по следующей формуле:

AV Страбочий датчик

Knew ⁼ K<>ld * ---------------------

AVС_этаЛо_ННый датчик

К₀|₍] - первоначальная чувствительность рабочего датчика Kistler 6215 или Kistler 607С2

Knew - новая установленная чувствительность рабочего датчика Kistler 6215 или Kistler 607С2 AVG_pa6o4Hfl датчик - среднее измеренное значение давления рабочих датчика Kistler 6215 или Kistler 607С2

АУОэталонный датчик - среднее измеренное значение давления эталонного датчика Kistler 621ЗВК

• 7.3.7.15 Задайте новую установленную чувствительность K_new рабочего датчика Kistler 6215 или Kistler 607С2 в память BA04S.

• 7.3.7.16 Повторите процесс проверки, пока не будет действовать соотношение

Д VG          * П QQ < AVG -  -     < Д VG     ••     *101

za v \-1эталонны1-1 датчик с. / / д n v кдраоочии датчик _ ел v vjэталонный датчик ^{1   1}

• 7.3.7.17 Сохраните новую установленную чувствительность K_new рабочего датчика Kistler 6215 или Kistler 607С2 в памяти баллистического анализатора BA04S.

• 7.3.7.18 Сверните программу «ВА Control», выключите компьютер и разберите масляный генератор импульса Kistler 6909.

Результат проверки чувствительности рабочего датчика Kistler 6215 или Kistler 607С2 считается положительным, если действует соотношение

AVGjranoHHbift датчик * 0,99 < AVGp_a6₀4HR датчик — AVG₃Taj,oHHwfi датчик * 1,01.

Внимание! По требованию Изготовителя проверка чувствительности датчиков давления Kistler 6215 или Kistler 607С2 производится после проведения пятисот (500) выстрелов.

8 Оформление результатов поверки

8.1 При положительных результатах поверки по разделу 7 настоящей методики выписывается «Свидетельство о поверке» на систему измерительную баллистическую «Prototypa 2010/2269/Е1», зав. №2605, или при невыполнении любого пункта поверки по разделу 7 настоящей методики выписывается «Извещение о непригодности» в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России №1815 от 02.07. 2015 г.

34
