Методика поверки «Профилометр оптический wyko nt9300» (МП 80/072-3-2020)

Методика поверки

Тип документа

Профилометр оптический wyko nt9300

Наименование

МП 80/072-3-2020

Обозначение документа

АО "НИЦПВ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



4*1 НИ I

1ПВ

"                    АКЦИОНЕРНОЕ ОБЩЕСТВО

«НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПО ИЗУЧЕНИЮ СВОЙСТВ ПОВЕРХНОСТИ И ВАКУУМА»

УТВЕРЖДАЮ

Генеральный директор АО «НИЦПВ»

бря 2020 г.

Д.М. Михайлюк

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Профилометр оптический WYKO NT9300

Методика поверки

МП 80/072-3-2020

Москва

2020

1 Область применения

Настоящая методика распространяется на профилометр оптический WYKO NT9300 фирмы Veeco Instruments Inc., США (далее - профилометр), предназначенный для измерений линейных размеров элементов рельефа вдоль осей X, Y и Z и параметров шероховатости поверхности твердотельных объектов с коэффициентом отражения более 1% оптическим методом и устанавливает методы и средства его первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки

  • 2.1 При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1:

Таблица 1. Операции, выполняемые при проведении поверки.

№ п/ п

Наименование операций

Номер пункта методики

Обязательность проведения операций при

до ввода в эксплуатацию и после ремонта

в процессе эксплуатации

1

Внешний осмотр, проверка комплектности. Идентификация программного обеспечения.

7.1

да

да

2

Опробование профилометра

7.2

да

да

3

Определение диапазона и абсолютной погрешности измерений линейных размеров по оси Z

7.3.1

да

да

4

Определение диапазона и относительной погрешности измерений линейных размеров в плоскости XY

7.3.2

да

да

5

Определение диапазона и абсолютной погрешности измерений шероховатости

7.3.3

да

да

  • 1.2 Операции поверки проводятся юридическими лицами и индивидуальными предпринимателями, аккредитованными в установленном порядке.

  • 1.3 Проведение поверки не в полном объёме, для меньшего числа поддиапазонов измерений и для меньшего числа измеряемых величин не предусмотрено.

3 Средства поверкп

При проведении поверки применяются следующие средства поверки:

  • - мера ширины и периода специальная МШПС-2.0К (Госреестр № 33598-06) - поверочный образец ПО-1;

  • - мера длины концевая 3-го разряда номинальным значением 1 мм (Госреестр №38376-08) - поверочный образец ПО-2;

  • - мера длины концевая 3-го разряда номинальным значением 2 мм (Госреестр №38376-08) - поверочный образец ПО-3;

  • - мера длины концевая 3-го разряда номинальным значением 1,1 мм (Госреестр №38376-08) - поверочный образец ПО-4;

-объект-микрометр типа ОМО, эталон 2-го разряда (Госреестр №590-63) - поверочный образец ПО-5;

  • - мера длины штриховая типа ПБ по ГОСТ 12069-90, эталон 2-го разряда (диапазон измерений 0-200 мм) - поверочный образец Г1О-6.

  • - мера шероховатости эталоная ПРО-10 эталон 1-го разряда, номинальным значением шероховатости по параметру Ra 0,025 мкм (Госреестр №66933-17) - поверочный образец ПО-7 .

  • - мера шероховатости эталоная ПРО-10, эталон 1-го разряда номинальным значением шероховатости по параметру Ra 0,62 мкм (Госреестр №66933-17) - поверочный образец ПО-8.

Допускается использование других средств поверки, по характеристикам не уступающим указанным.

4 Требования безопасности

При проведении поверки соблюдают требования ГОСТ 12.3.019-80 «Правила эксплуатации электроустановок потребителем».

5 Требования к квалификации поверителей

К проведению поверки допускаются лица:

  • - имеющие опыт работы с профилометрами оптическими;

  • - прошедшие обучение и имеющие удостоверение поверителя;

  • - изучившие техническое описание и руководство по эксплуатации поверяемого профилометра оптического WYKO NT9300 и методику его поверки.

6 Условия поверки и подготовка к ней

6.1. При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C...................................................18-24

  • - атмосферное давление, кПа...............................................................92-104

  • - относительная влажность воздуха, % не более.............................................80

  • - напряжение питания от сети переменного тока частотой 50/60 Гц, В.........200-240

- давление в магистрали сжатого воздуха, Па.......................от 2,75-10" до 5,5-10"

  • 6.2 Подготовку профилометра к работе провести в соответствии с инструкцией по эксплуатации.

  • 6.3 Перед проведением поверки профилометр должен быть выдержан во включенном состоянии не менее 2 часов.

  • 7 Проведение поверки

7.1 Внешний осмотр, проверка комплектности. Идентификация программного обеспечения

  • 7.1.1 При внешнем осмотре установить:

  • - соответствие комплектности (без запасных частей и инструмента), указанной в руководстве по эксплуатации;

  • - надёжность крепления соединительных элементов;

  • - отсутствие повреждений и дефектов, влияющих на работоспособность и метрологические характеристики профилометра;

  • - наличие на профилометре заводского номера и товарного знака фирмы-изготовителя.

  • 7.1.2 Для идентификации программного обеспечения (ПО) профилометра необходимо:

  • - включить профилометр;

  • - запустить рабочую программу профилометра согласно руководству по эксплуатации;

  • - дождаться загрузки рабочей программы;

  • - в открывшемся окне вызвать информацию о программном обеспечении (Рисунок 1);

    File Edit Hardware Analysis Output Database Options

    D|

    --I

    • г ..    _

    1

    .'•23

    ■ЦН ;■■■> I

    г. '.'-.дДй;

    ... ■ ■

    _

    MM

    жагяиВйка

    -----z___... .

    I

    Contents...

Рисунок 1

- по информации в всплывающем окне определить номер версии программного обеспечения (Рисунок 2);

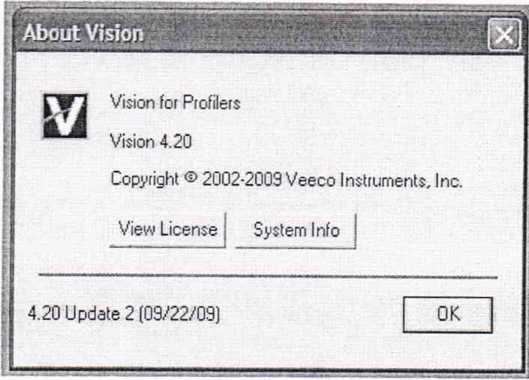

Рисунок 2

Профилометр считается прошедшим операцию поверки с положительным результатом, если идентификационные признаки ПО профилометра соответствуют значениям, приведенным в таблице 2.

Табл и ца 2 - Идентификационные данные программного обеспечен и я

Идентификационное наименование ПО

Vision

Номер версии (идентификационный номер) ПО

4.20 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

*

Алгоритм вычисления цифрового идентификатора ПО

1

7.2 Опробование

  • 7.2.1 После включения профилометра выдержать его во включенном состоянии не менее 2-х часов. На рабочем столе ПЭВМ нажать на иконку программного обеспечения (ПО) профилометра, при этом откроется активное окно управления профилометром.

  • 7.2.2 После запуска аппаратной части и ПО производится автоматическая проверка функциональных узлов и программной части системы. При возникновении каких-либо ошибок работы ПО или неполадок в аппаратной части, ПО выдает сообщение об ошибке с указанием аппаратного узла или программного компонента, который является причиной неисправности.

В случае отсутствия указанных сообщений, профилометр находится в исправном состоянии и готов к работе.

  • 7.2.3 Профилометр считается прошедшим поверку по п.7.2, если выполнены требования п.7.2.2.

  • 7.3 Определение метрологических характеристик.

7.3.1 Определение диапазона и пределов абсолютной погрешности измерений линейных размеров по оси Z.

  • 7.3.1.1 Установить на столик образцов профилометра поверочный образец ПО-1 (меру ширины и периода специальную МШПС-2.0К). Используя объектив с увеличением 10х, получить изображение рельефной шаговой структуры центрального модуля меры. Запомнить полученное изображение на жесткий диск управляющего компьютера профилометра. В соответствии с руководством по эксплуатации профилометра произвести измерения высоты выступа рельефной структуры меры в количестве и =10 раз в разных местах в пределах поля зрения, каждый раз регистрируя значение Л, высоты (в нм).

  • 7.3.1.2 Определить среднее значение высоты выступов по формуле:

  • 7.3.1.3 Определить абсолютную погрешность измерений высоты выступов меры по формуле

    мшпс

где Нмшпс - паспортное значение высоты выступа меры ширины и периода специальной МШПС-2.0К, выраженное в нм.

  • 7.3.1.4 Установить на концевую меру номинальным размером 2 мм (ПО-3) концевую меру номинальным размером 1 мм (ПО-2) таким образом, чтобы их рабочие поверхности соприкасались и взаимно перекрывались на 65-80%. Произвести притирку мер друг к другу.

  • 7.3.1.5 Установить объектив с увеличением 10х, установить концевые меры ПО-3 и ПО-2 на столик образцов профилометра таким образом, чтобы их рабочие поверхности находились в горизонтальной плоскости, а перепад высоты 1 мм, создаваемый концевой мерой ПО-2, находился в поле зрения профилометра примерно в центральной его части. Зарегистрировать полученное изображение на жесткий диск.

  • 7.3.1.6 В соответствии с руководством по эксплуатации профилометра произвести измерения высоты ступеньки 1 мм в количестве /2 =10 раз в разных местах в пределах поля зрения, каждый раз регистрируя значение Н, высоты, выраженное в мкм.

  • 7.3.1.7 Определить среднее значение высоты ступеньки по формуле:

10

  • 7.3.1.8 Определить абсолютную погрешность измерений высоты ступеньки номинальным значением 1 мм по формуле

    (I)

где Нкм.(1) - паспортное значение длины концевой меры номинальным значением 1 мм, выраженное в мкм.

  • 7.3.1.9 Установить на концевую меру ПО-3 параллельно концевые меры ПО-2 и ПО-4 на столик образцов профилометра таким образом, чтобы их рабочие поверхности находились в горизонтальной плоскости, а перепад высоты 0,1 мм, создаваемый мерами ПО-2 и ПО-4, находился в поле зрения профилометра примерно в центральной его части. Зарегистрировать полученное изображение на жесткий диск.

  • 7.3.1.10 В соответствии с руководством по эксплуатации профилометра произвести измерения высоты ступеньки 0,1 мм в количестве и =10 раз в разных местах в пределах поля зрения, каждый раз регистрируя значение Н7 высоты, выраженное в мкм.

  • 7.3.1.11 Определить среднее значение высоты ступеньки по формуле:

    ю

  • 7.3.1.12 Определить абсолютную погрешность измерений высоты ступеньки номинальным значением 0,1 мм по формуле

Д01 Н 77кп(01)

где Нкм.(о,1)~ паспортное значение длины концевой меры номинальным значением 1,1 мм, выраженное в мкм.

  • 7.3.1.13 Считать, что абсолютная погрешность измерений линейных размеров по оси Z во всем диапазоне находится внутри границ ±(1+0,0087,) нм, установленных в описании типа (где L - измеряемая длина по оси Z в нм), если выполнены требования

|Д,|< 1 + 0,027,,,

2|< 0,001 + 0,027,2

31 <0,001 + 0,027,0 ]

где Li , L2 и Ьз - измеряемые линейные размеры по оси Z:

L\ = h - значение, определенное по п.7.3.1.2, выраженное в нм

  • 7,2 = Н - значение, определенное по п.7.3.1.7, выраженное в мкм,

  • 7o,i = 77- значение, определенное по п.7.3.1.11, выраженное в мкм.

  • 7.3.1.14 Результаты поверки по п.7.3.1 считать положительными, если выполнены требования п.7.3.1.13.

При этом диапазоном измерений линейных размеров по оси Z следует считать диапазон от 2 до 1 • 106 нм.

7.3.2 Определение диапазона и относительной погрешности измерении линейных размеров в плоскости XY

  • 7.3.2.1 Установить на столик образцов профилометра поверочный образец ПО-5 (объект-микрометр).

  • 7.3.2.2 Последовательно провести измерения номинальных размеров объект-микрометра, указанных в таблице 3, в плоскости XY, используя объективы, указанные в таблице 3 из имеющихся в наличии согласно комплекту поставки профилометра. Для каждого номинального значения размера измерения провести 10 раз, результатом измерений считать среднее значение по 10-ти измерениям.

Таблица 7.3.2. Номинальные значения размеров поверочного образца Г1О-5, подлежащие измерениям в зависимости от увеличения объектива.

Объектив

Номинальное значение размера объект-микрометра, мкм

2,5х

50

1000

10х

50

100 1000

5 Ох

20

120

  • 7.3.2.3 Определить относительную погрешность измерений линейных размеров для каждого номинального размера из таблицы 7.3.2 по формуле:

    АД

    Д

    2_Ь.

    L

    х100%

где LH0M - номинальное значение размера объект-микрометра из числа указанных в таблице 3,

Д - среднее измеренное значение, соответствующее номинальному значению.

  • 7.3.2.4 Установить на столик образцов профилометра поверочный образец ПО-6 (Меру длины штриховую типа ПБ по ГОСТ 12069-90, 2 р.), установить объектив 2,5х. Провести измерения номинальных размеров поверочного образца ПО-6 в плоскости XY из числа указанных в таблице 4 в количестве 10 раз для каждого размера и определить среднее значение. Измерения провести используя перемещения столика объектов.

Таблица 4. Номинальные значения размеров поверочного образца ПО-6, подлежащие измерениям.

Объектив

Номинальные значения размеров поверочного образца ПО-6, мкм

2,5х

2000

100000

  • 7.3.2.5 Определить относительную погрешность измерений линейных размеров для каждого номинального размера из таблицы 4 по формуле: где Lhom - номинальное значение размера поверочного образца ПО-6 из числа указанных в таблице 4,

    х100%

L, - среднее измеренное значение, соответствующее номинальному значению.

  • 7.3.2.6 Установить на столик образцов профилометра поверочный образец ПО-1 (меру ширины и периода специальную МШПС-2.0К). Используя объектив с увеличением 50х, получить изображение рельефной шаговой структуры центрального модуля меры. Провести 10 раз измерения линейного размера, соответствующего 3-м шагам меры и определить его среднее значение L(3).

Определить относительную погрешность измерений по формуле:

^ед=Аз)-37’мшлсх10()о/а

Лз) Аз)

где Тмшпс ~ аттестованное значение шага меры ширины и периода специальной МШПС-2.0К.

  • 7.3.2.7 Используя объектив с увеличением 50х, получить изображение рельефной шаговой структуры центрального модуля меры. Провести 10 раз измерения линейного размера, соответствующего 1-му шагу меры и определить его среднее значение L(i).

Определить относительную погрешность измерений по формуле:

где Тмшпс ~ аттестованное значение шага меры ширины и периода специальной МШПС-2.0К.

  • 7.3.2.8 Используя объектив с увеличением 50х, получить изображение рельефной шаговой структуры центрального модуля меры. Провести 10 раз измерения линейного размера, соответствующего 8-ми шагам меры и определить его среднее значение L(8).

Определить относительную погрешность измерений по формуле:

где Тмшпс — аттестованное значение шага меры ширины и периода специальной МШПС-2.0К.

  • 7.3.2.9 Считать, что относительная погрешность измерений линейных размеров в плоскости XY находится в пределах ±2%, если для всех значений, полученных по п.7.3.2.3, выполняются условия |Д£, /Д| < 2%, для всех значений, полученных по п.7.3.2.4, справедливо |д/,у;| < 2%, для результатов по пп. 7.3.2.6-7.3.2.8 выполняются условия |д£(3)//.(3)|<2%, |az(1)/z(I)|<2%, |дл(8)(8)|<2%.

При этом диапазоном измерений линейных размеров в плоскости XY следует считать диапазон от 2 до 200000 мкм.

7.3.2.8 Профилометр считается прошедшим этап поверки по п.7.3.2, если выполнены требования п. 7.3.2.9.

7.3.3 Определение диапазона и абсолютной погрешности измерений шероховатости по параметру Ra

  • 7.3.3.1 Установить на столик образцов профилометра поверочный образец ПО-7 (меру шероховатости эталонную ПРО-10 с номинальным параметром шероховатости Ra = 0,025 мкм). Установить объектив с увеличением 50х.

  • 7.3.3.2 Получить изображение профиля рабочего участка меры. Запомнить полученное изображение.

  • 7.3.3.3 По полученному изображению профиля провести измерения параметра шероховатости Ra , используя значения фильтров профиля = 2,5 мкм и -указанный в

паспорте поверочного образца. Определить значение параметра шероховатости Ra как среднее по результатам 10 измерений. Проверить соответствие полученного значения требованию

а 'а(атт)

< 0,003 + 0,047?о

где Rafamm) - аттестованное значение поверочного образца ПО-7 по параметру Ra

  • 7.3.3 А Установить на столик образцов профилометра поверочный образец ПО-8 (меру шероховатости эталонную ПРО-10 с номинальным параметром шероховатости Ra = 0,62 мкм). Установить объектив с увеличением 1 Ох.

  • 7.3.3.5 Получить изображение профиля рабочего участка меры. Запомнить полученное изображение.

  • 7.3.3.6 По полученному изображению профиля провести измерения параметра шероховатости Ra, используя значения фильтров профиля = 2,5 мкм и -указанный в паспорте поверочного образца. Определить значение параметра шероховатости Ra как среднее по результатам 10 измерений. Проверить соответствие полученного значения требованию

    ‘о lva(ainni)

    < 0,003 + 0,04

где Ra(amm) - аттестованное значение поверочного образца ПО-8 по параметру Ra

  • 7.3.3.7 Результаты поверки по п.7.3.3 считать положительными, если выполнены требования п.7.3.3.3 и п.7.3.3.6. При этом диапазоном измерений шероховатости по параметру Ra следует считать диапазон от 0,005 до 1 мкм.

8 Оформление результатов поверки

  • 8.1 Результаты поверки оформляются протоколом, который хранится в организации, проводившей поверку.

  • 8.2 Профилометр, удовлетворяющий требованиям настоящей методики, признают годным к применению. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. Свидетельство о поверке оформляется в соответствии с требованиями нормативных актов федеральных органов исполнительной власти. Знак поверки наносится на свидетельство о поверке или на лицевую панель базового блока микроскопа.

  • 8.3 При отрицательных результатах поверки профилометр запрещают к применению и выдают извещение о непригодности с указанием причин по установленной форме.

    В. Бондарчук
