Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

И. о. генерального^ «ВНИИМ им/i ЗАМЕСТИТЕЛЬ Zgh ГЕНЕРАЛЬНОГО ДИРЖ^Я КРИВt.o/t( доверенность №23/2О2Ц\_,

ОТ 1'7 МАЯ                    ___

рдФГУП

&ва»

Государственная система обеспечения единства измерений

Спектрометры энергии гамма-излучения с функцией визуализации полей гамма-излучения Polaris-H

Методика поверки

МП 2102-012-2021

тдела измерений рующих излучений

С.Г. Трофимчук

Руководится

Руководитель сектора

С.М. Аршанский

Санкт-Петербург 2021 г.

Общие положения

Настоящая методика поверки (далее МП) распространяется на спектрометры энергии гамма-излучения с функцией визуализации полей гамма-излучения Polaris-H (далее по тексту’ - спектрометры), предназначенные для измерений энергетического распределения гамма-излучения и идентификации гамма-излучающих радионуклидов, для экспрессной оценки расположения источников излучения с визуализацией на совмещенном видеоизображении, для индикации мощности дозы и вклада в мощность дозы излучения от каждого обнаруженного изотопа, а также для измерения активности гамма-излучающих радионуклидах в пробах и объектах (при наличии соответствующих градуировок и аттестованных методик измерений).

Настоящая МП устанавливает методы и средства первичной и периодической поверки.

Поверка проводится методом прямых измерений величин, воспроизводимых эталоном, и обеспечивает прослеживаемость поверяемого средства измерений к государственному первичному эталону ГЭТ 6-2016.

Первичной поверке подлежат спектрометры до ввода в эксплуатацию и выпускаемые в обращение после ремонта.

Периодической поверке подлежат спектрометры, находящиеся в эксплуатации.

Примечание. При пользовании настоящей МП целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Примечание. Настоящей МП не предусмотрена возможность проведения поверки для меньшего числа измеряемых величин. Настоящей МП не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных измерительных блоков из состава СИ и на меньшем числе диапазонов измерений.

1. Перечень операций поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции при проведении поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6

да

да

2 Подготовка к поверке и опробование

7

да

да

3 Подтверждение соответствия ПО

8

да

да

4 Определение метрологических характеристик:

9

да

да

  • 4.1 Проверка диапазона энергии регистрируемого гамма-излучения и определение основной абсолютной погрешности характеристики преобразования (ИНЛ)

  • 4.2 Определение относительного энергетического разрешения по линии гамма-излучения

9.1

да

да

9.2

да

да

радионуклида ,37Cs с энергией 661,7 кэВ

4.3 Определение относительной эффективности регистрации гамма-квантов с энергией 1332,5 кэВ (Со-60) в пике полного поглощения

9.3

да

да

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

5 Подтверждение соответствия метрологическим требованиям

10

да

да

6 Оформление результатов поверки

11

да

да

2 Требования к условиям проведения поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C от 15 до 25

  • - атмосферное давление, кПа               от 86,0 до 106,7

  • - относительная влажность воздуха, %      от 30 до 80

3 Требования к специалистам, осуществляющим поверку

К проведению измерений и обработке результатов измерений допускаются лица, имеющие профессиональные знания в области спектрометрии ионизирующих излучений, изучившие руководство по эксплуатации и допущенные к поверке СИ в установленном порядке.

4 Метрологические и технические требования к средствам поверки
  • 4.1 При проведении поверки должны применяться эталоны и вспомогательные средства поверки, указанные в таблице 2.

  • 4.2 Все эталоны и средства измерений (СИ) должны быть исправны и иметь действующие свидетельства об аттестации или о поверке.

  • 4.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 2

Номер пункта методики

Наименование средств поверки и вспомогательного оборудования

Технические характеристики

9.3

Рабочий эталон 2-го разряда по Государственной поверочной схеме для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников, утвержденной приказом Госстандарта от 29.12.2018 № 2841 - источник радионуклидный закрытый фотонного излучения эталонный ОСГИ-РТ (per. № 74005-19) на основе радионуклида °°Со

Активность от 10 до 1000 кБк, погрешность не более ±6 %.

  • 9.1

  • 9.2

Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ (per. № 74005-19) на основе радионуклидов l37Cs,241 Am, ^Y, l52Eu и 228Th

Активность от 1 до 1000 кБк

  • 9.1

  • 9.2

  • 9.3

Устройство позиционирования для размещения радионуклидных источников в определенных (фиксированных) положениях относительно входного окна детектора

Конструкция произвольная.

Диапазон расстояний от входного окна детектора от 0 до 250 мм

9.3

Линейка измерительная по ГОСТ 427-75

Диапазон от 0 до 300 мм; цена деления 1 мм

2

Термометр

Диапазон измерений от 0 до +40 °C

Цена деления 1 °C

Номер пункта методики

Наименование средств поверки и вспомогательного оборудования

Технические характеристики

2

Барометр-анероид

Диапазон измерений от 80 до 106 кПа Погрешность не более 3 %

2

Психрометр аспирационный

Диапазон измерений относительной влажности воздуха от 10 до 100 %, Абсолютная погрешность не более 5 %

5 Требования по обеспечению безопасности проведения поверки
  • 5.1 При проведении поверки должны соблюдаться требования Основных санитарных правил обеспечения радиационной безопасности ОСПОРБ-99/20Ю СП 2.6.1.2612-10, Норм радиационной безопасности НРБ-99/2009 СанПиН 2.6.1.2523-09, Правил техники безопасности при эксплуатации электроустановок потребителей, действующих инструкций по мерам безопасности в поверочной лаборатории, а также требования безопасности, изложенные в соответствующих разделах технической документации на средства поверки и правила техники безопасности, действующие на данном предприятии.

  • 5.2 К работе должны привлекаться только сотрудники, имеющие допуск к работе с источниками ионизирующих излучений.

6 Внешний осмотр средства измерений

При проведении внешнего осмотра должно быть установлено:

  • - наличие ЭД и (при периодической поверке) наличие записи о предыдущей поверке в Федеральном информационном фонде по обеспечению единства измерений;

  • - соответствие комплектности поверяемого спектрометра требованиям ЭД в объеме, необходимом для проведения поверки;

  • - наличие и сохранность маркировок на корпусе спектрометра;

  • - отсутствие на спектрометре загрязнений, механических повреждений, влияющих на его работоспособность.

7 Подготовка к поверке и опробование средства измерений
  • 7.1 Перед проведением поверки необходимо ознакомиться с эксплуатационной документацией (далее - ЭД) на спектрометр.

  • 7.2 Спектрометр и средства поверки должны быть подготовлены к работе в соответствии с ЭД на них.

  • 7.3 Провести опробование средства измерений:

    • 7.3.1 Выполнить в соответствии с руководством по эксплуатации включение спектрометра (см. разделы 5.2 и 5.3 РЭ). На планшете будет отображаться экран подачи напряжения. Затем (примерно через 1,5 минуты) планшет отобразит интерфейс реального времени (см. Руководство пользователя по программному обеспечению реального времени, Раздел 2). По наличию показаний убедиться в работоспособности спектрометра.

8 Проверка программного обеспечения средства измерений

Подтверждение соответствия программного обеспечения (ПО) спектрометра включает:

  • - проверку наличия и соответствия идентификационных наименований и номеров версий программных модулей ПО;

  • - проверку цифровых идентификаторов (контрольная сумма исполняемого кода) программных модулей ПО.

Комплектность и идентификационные данные программного обеспечения должны соответствовать данным, приведенным в Описании типа (таблица 3).

Таблица 3 - Идентификационные данные ПО, приведенные в описании типа.

Идентификационные данные (признаки)

Значения

Встроенное

Автономное

Автономное

Наименование ПО

Polaris

H3DVisualizer

SpectrumHero

Номер версии (идентификационный номер) ПО

2019060414

2.7.13-0 "

0.3 0

Цифровой идентификатор ПО

недоступен

2E82B91DFB598BCB5

3366B2B0E2FB60F2)

928C423C5AEA7F1BA

37BBFA841CBE6332)

Алгоритм получения цифрового идентификатора

-

MD5

*' Номер версии ПО не ниже указанного в таблице.

2) Контрольная сумма относится к версии ПО, указанной в таблице.

Номер версии встроенного ПО отображается в его пользовательском интерфейсе (см. Руководство пользователя по программному обеспечению реального времени, Раздел 2 «Стандартный интерфейс»). Нужно нажать (1) кнопку «Меню настроек» Ф, выбрать (2) вкладку версии (см. рис. 1).

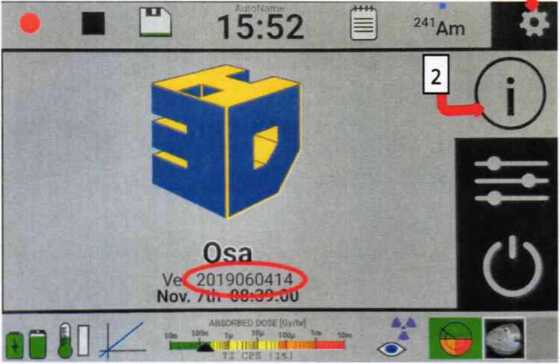

Рисунок 1 - Отображение версии встроенного программного обеспечения.

Наименование и номер версии автономного ПО H3DVisualizer отображается в главном меню программы H3DVisualizer (кнопки Help-About).

Наименование и номер версии автономного ПО SpectrumHero отображается в главном меню программы SpectrumHero (кнопки Справка-0 программе).

Контрольные суммы для исполняемых файлов ПО H3DVisualizer.exe и SpectrumHero.exe рассчитываются по алгоритму MD5 при помощи стандартной программы MD5 File Checker (либо аналогичной). Примеры отображения номеров версий и цифровых идентификаторов автономных ПО приведены на рисунках 2 и 3.

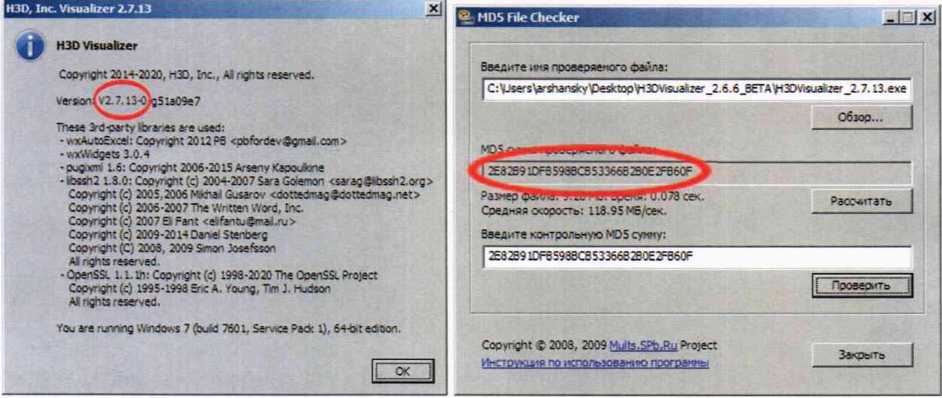

Рисунок 2 - Отображение версии и цифрового идентификатора ПО H3DVisualizes

0 SpectrumHero

SpectrumHero

8epaiРчДЗ^сборка от 01.03.2021)

Лицензия: Активирована электронным ключом

Владелец: Н420 certification

Доступные функции:

-Сохранение спектров- ДА

-Сохранение калибровок по энергии- ДА -Сохранение калибровок по П111П8- ДА -Сохранение калибровок по форме пика- ДА -Эмулятор детектора- ДА

-Карточки нуклидов з библиотеке- ДА -Сохранение паспортов- ДА -Сохранение/печато отчетов- ДА -Продвинутые отчеты- ДА

-Калибровка по эффективности- ДА -Вычисление активности- НЕТ

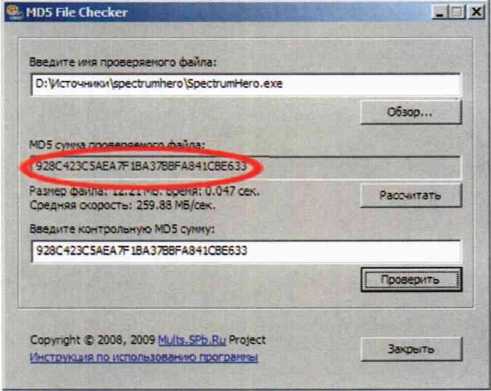

Рисунок 3 - Отображение версии и цифрового идентификатора ПО SpectrumHero.

Определенные при первичной поверке номера версий и цифровых идентификаторов встроенного и автономных ПО указывают на оборотной стороне свидетельства.

При периодической поверке соответствие подтверждается сравнением номеров версий и цифровых идентификаторов со значениями, указанными в свидетельстве о предыдущей поверке.

При несоответствии номеров версий и цифровых идентификаторов, за исключением случаев официальной замены производителем программного обеспечения, выдается извещение о непригодности.

В случае официального обновления производителем Polaris-H программного обеспечения определенные при периодической поверке обновленные идентификационные данные (номера версий и цифровые идентификаторы) заносят в свидетельство о поверке.

9 Определение метрологических характеристик средства измерений
  • 9.1 Определение абсолютной погрешности характеристики преобразования (ИНЛ).

    • 9.1.1 Проверку проводить в соответствии с разделом 4 документа ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров». Для измерений использовать спектрометрические источники фотонного излучения типа ОСГИ на основе радионуклидов 241 Ат,88Y, 152Еи и 228Th. Для определения погрешности характеристики преобразования (интегральной нелинейности) использовать энергетические линии (кэВ) 59,5 (241 Ат), 121,8 (152Еи), 344,2 (l52Eu), 778,9 (152Eu), 898,0 (88Y), 1408,0 (l52Eu), 1836,0 (88Y) и 2614,5 (228Th). Допускается при испытания использование других радионуклидных источников, удовлетворяющих требованиям ГОСТ 26874-86 п. 4.5.

    • 9.1.2 Активность радионуклидных источников и время измерения выбираются такими, чтобы статистическая загрузка спектрометра не превышала 5000 имп/с, а число импульсов в каждом пике не менее 104. Источники излучения помещаются в (на) устройство позиционирования на оси детектора.

    • 9.1.3 Выполнить последовательно измерения спектров источников, указанных в п. 9.1.1.

    • 9.1.4 В каждом измеренном спектре определить положение пиков и, соответствующих /-тым энергиям гамма-квантов с помощью входящего в комплект поставки спектрометра ПО SpectrumHero. Методом наименьших квадратов, используя экспериментальные значения положения пиков и, и соответствующие им справочные данные энергий гамма-квантов Eot, определяют характеристику преобразования спектрометра в виде линейной зависимости Е=Ап+В.

    • 9.1.5 По полученной характеристике преобразования рассчитывают экспериментальные значения энергий Е,, соответствующие положениям пиков И/, сравнивают их с энергиями Eoi и определяют отклонения по формуле:

ДЕ, = Е, - Eoi

  • 9.1.6 За абсолютную погрешность характеристики преобразования принимают максимальное отклонение от линейной характеристики (ДЕ,)тах.

  • 9.1.7 Результаты проверки по п. 9.1 считаются положительными, если в диапазоне энергий регистрируемого гамма-излучения от 50 до 3000 кэВ полученное значение абсолютной погрешности характеристики преобразования не превышает ±2 кэВ.

  • 9.2 Определение относительного энергетического разрешения по линии гамма-излучения с энергией 661,7 кэВ радионуклида 137Cs.

    • 9.2.1 Проверку проводить соответствии с ГОСТ 26874-86 пп.3.3.7, 3.3.8 с использованием спектрометрического источника фотонного излучения типа ОСГИ на основе радионуклида l37Cs.

    • 9.2.2 Активность радионуклидного источника и время измерения выбираются такими, чтобы статистическая загрузка спектрометра была не более 1000 имп/с, а число импульсов в пике с энергией 661,7 кэВ (,37Cs) не менее 104. Источник излучения помещается в (на) устройство позиционирования на оси детектора.

    • 9.2.3 Обработку спектров и определение энергетического разрешения по линиям гамма-излучения с энергией 661,7 кэВ (137Cs) и 1332,5 кэВ С°Со) (ПШПВ, %) проводить с помощью входящего в комплект поставки спектрометра ПО SpectrumHero.

    • 9.2.4 Результаты проверки по п. 9.2 считаются положительными, если энергетическое разрешение по линии гамма-излучения 661,7 кэВ радионуклида l37Cs не превышает для моделей групп исполнения спектрометра HXY0 R08, HxYO Rll (HXY0) и HXY14 значений 0,8 %, 1,1 % и 1,4 % соответственно.

9.3 Определение относительной эффективности регистрации гамма-квантов с энергией 1332,5 кэВ (60Со) в пике полного поглощения.

  • 9.3.1 Определение проводить соответствии с ГОСТ 26874-86 пп.3.3.7, 3.3.8 с использованием рабочего эталона 2 разряда - источника радионуклидного закрытого фотонного излучения эталонного ОСГИ-РТ на основе радионуклида 60Со.

  • 9.3.2 Установить эталонный источник ОСГИ с радионуклидом w)Co на устройство позиционирования на расстоянии 250 мм от поверхности входного окна детектора на его оси.

  • 9.3.3 Активность радионуклидного источника и время измерения выбираются такими, чтобы статистическая загрузка спектрометра была не более 5000 имп/с, а число импульсов в пике с энергией 1332,5 кэВ не менее 104. Провести 10 измерений.

  • 9.3.4 В каждом спектре определить (с помощью входящего в комплект поставки спектрометра ПО SpectrumHero) скорость счета гамма-квантов с энергией 1332,5 кэВ в пике полного поглощения (ППП) п,.

  • 9.3.5 Определить эффективность регистрации гамма-квантов с энергией 1332,5 кэВ в ППП по формуле:

    где:

£; =----, имп./квант

А-т;

п, - скорость счета в ППП, имп./с;

А=Ао е ^-активность источника на момент измерения, Бк; Д - активность источника на момент аттестации, Бк;

Я - постоянная распада источника, сут-1;

t - время с момента аттестации, сут;

г) - вероятность эмиссии гамма- квантов на распад, отн.ед.

9.3.6 Вычислить среднее значение эффективности регистрации по выполненным измерениям:

Е =----, имп./квант

т где б, - результат /-го наблюдения;

m - число наблюдений.

  • 9.3.7 Определить относительную эффективность регистрации детектора в процентах как отношение определенной по п. 9.3.6 эффективности испытываемого детектора к эффективности регистрации гамма-квантов с энергией 1332,5 кэВ в пике полного поглощения стандартного детектора Nal (3x3 дюйма) при той же геометрии измерения (0,0012 имп./квант) по формуле:

    100 %

  • 9.3.8 Результаты проверки по п. 9.3 считаются положительными, если полученное значение относительной эффективности С не менее:

    НЮОиНПО

    Н400 и Н420

    0,5

    1,5

10 Подтверждение соответствия средства измерений метрологическим требованиям

Результат поверки признают положительным, если операции по п.п. 9.1 - 9.3 выполнены с положительными результатами

11 Оформление результатов поверки
  • 11.1 Все результаты заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в Приложении А.

  • 11.2 Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке.

  • 11.3 По заявлению владельца поверяемого спектрометра или лица, представившего его на поверку, положительные результаты поверки оформляются свидетельством о поверке по установленной форме.

Знак поверки наносится на свидетельство о поверке.

На оборотной стороне свидетельства о поверке указывают:

  • - метрологические характеристики прибора, определенные при поверке: диапазон энергий регистрируемого гамма-излучения, абсолютную погрешность характеристики преобразования (ИНЛ), относительное энергетическое разрешение по линии гамма-излучения радионуклида l37Cs с энергией 661,7 кэВ.

  • - номера версий и цифровые идентификаторы программного обеспечения.

  • 11.4 Прибор, не прошедший поверку, к обращению не допускается. Сведения о непригодности должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке. По заявлению владельца на прибор выдают извещение о непригодности по установленной форме. Свидетельство о предыдущей поверке на прибор, не прошедший периодическую поверку, аннулируют.

Приложение А

(рекомендуемое)

Форма протокола поверки

Протокол поверки

№_____ от ________20___г.

Наименование прибора, тип:

Заводской номер:

Регистрационный номер в Федеральном

информационном фонде по обеспечению

единства измерений:

Заказчик:

Серия и номер знака предыдущей поверки

(если имеются):

Дата предыдущей поверки:

Вид поверки__

Наименование нормативного документа при поверке________________________________

Условия поверки

Параметры

Требования НД

Измеренные значения

Средства поверки (наименование эталона и его регистрационный номер, тип и заводские номера средств измерений, применяемых при поверке)______________________________

Вспомогательные СИ

Наименование

Тип

Зав. номер

Дата поверки

Термометр

Психрометр аспирационный

Барометр-анероид

1 Внешний вид:

Внешний вид, комплектность, маркировка соответствует (не соответствует) требованиям технической документации.

Внешние повреждения прибора отсутствуют (присутствуют).

Вывод: результаты проверки: положительные (отрицательные).

2 Опробование

Прибор работоспособен (не работоспособен).

Сообщения об ошибках отсутствуют (имеются; указать содержание).

Результаты опробования положительные (отрицательные).

3 Подтверждение соответствия программного обеспечения (ПО)

Идентификационные данные (признаки)

Значения

Встроенное

Автономное

Автономное

Наименование ПО

Polaris

H3D Visual izer

SpectnimHero

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

недоступен

Результаты подтверждения соответствия ПО положительные (отрицательные).

4 Проверка диапазона энергии регистрируемого гамма-излучения и определение абсолютной погрешности характеристики преобразования (ИНЛ).

&Е>максч КэВ

Требования НД

Измеренное значение

Не более 2

Результаты проверки диапазона энергии регистрируемого гамма-излучения и определение абсолютной погрешности характеристики преобразования положительные (отрицательные).

5 Определение относительного энергетического разрешения по линии гамма излучения радионуклида 137Cs с энергией 661,7 кэВ.

Относительное энергетическое разрешение по линии 661,7 кэВ радионуклида 137Cs, %

Требования НД

Измеренное значение

Не более для HXYO R08 - 0,85 HXY0R11 (HXY0)- 1,1

HXY0R14-l,4

Результаты определения относительного энергетического разрешения положительные (отрицательные).

6 Определение относительной эффективности регистрации гамма-квантов с энергией 1332,5 кэВ (60Со) в пике полного поглощения

Относительная эффективность регистрации гамма-квантов с энергией 1332,5 кэВ (60Со) в пике полного поглощения, %

Требования НД

Измеренное значение

Не менее для

Н100 (НПО)-0,5

Н400 (Н420) - 1,5

Результаты определения относительной эффективности регистрации гамма-квантов с энергией 1332,5 кэВ (w)Co) в пике полного поглощения положительные (отрицательные).

Вывод: результаты поверки: положительные (отрицательные).

Спектрометр энергии гамма-излучения с функцией визуализации полей гамма-излучения Polaris-H №________годен (не годен) к применению.

Выдано свидетельство о поверке № (извещение о непригодности №)

Дата поверки:

Поверитель

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
