Методика поверки «Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов К6-17» (ТДЦК.464979.016МП)

ФГБУ

УТВЕРЖДАЮ Начальник

осени

В.В. Швыдун

ИНСТРУКЦИЯ

Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17

Методика поверки

ТДЦК.464979.016МП

2016 г.

Стр.

• 1 Общие сведения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

-3 -

• 1.1 Настоящая методика поверки распространяется на систему измерительную автоматизированную - рабочее место для аттестации и поверки имитаторов сигналов Кб-17, зав. № Н01616001 (далее - система Кб-17), и устанавливает порядок и объем её первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

• 2.1 Перед проведением поверки системы Кб-17 провести внешний осмотр и операции подготовки ее к работе.

• 2.2 Метрологические характеристики системы Кб-17, подлежащие проверке, и операции поверки приведены в таблице 1.

Таблица 1

• 2.3 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и система Кб-17 бракуется.

• 3.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

• 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки или оттиск поверительного клейма на средстве измерений или в документации.

Таблица 2

• 4.1 К проведению поверки системы Кб-17 допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 К работе с системой Кб-17 допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

• 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

6.1 Поверку проводить при следующих условиях:

• 6.2 При проведении операций поверки должны соблюдаться условия, указанные в РЭ на поверяемую систему Кб-17 и средства поверки.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в документации изготовителя на поверяемую систему Кб-17 по ее подготовке к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить, прогрев аппаратуры для установления ее рабочих режимов.

• 8.1.1  При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2  Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае система Кб-17 бракуется.

• 8.2.1  Проверить работоспособность системы Кб-17 и ее составных частей в соответствии с указаниями РЭ.

• 8.2.2  Результаты поверки считать положительными, если при опробовании не наблюдается сбоев загрузки специального программного обеспечения системы Кб-17, составные части системы Кб-17 работоспособны.

• 8.3.1 Проверку соответствия заявленных идентификационных данных ПО системы Кб-17 проводить в следующей последовательности:

• - проверить наименование ПО;

• - проверить идентификационное наименование ПО;

- проверить номер версии (идентификационный номер) ПО.

• 8.3.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

• 8.4 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) и СКО случайной составляющей инструментальной погрешности измерений абсолютного значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени

  • 8.4.1 Для определения инструментальной погрешности (по уровню вероятности 0,95) и СКО случайной составляющей инструментальной погрешности измерений абсолютного значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени собрать схему измерений в соответствии с рисунком 1.



Рисунок 1 - Схема для определения инструментальной погрешности

• 8.4.2  С использованием осциллографа провести измерение временной задержки АТ между импульсом «1 PPS» (вход «1» осциллографа) и ближайшим переходом фазы гармонического сигнала через 0 (вход «2» осциллографа). Учесть разность задержек сигналов в кабелях в соответствии с рисунком 1.

• 8.4.3  Сравнить полученное значение временной задержки со значением, записанным в конфигурационном файле прибора МРК-113. При превышении разности более чем на 0,5 нс в конфигурационный файл внести измеренное значение и выполнить п. 8.4.2.

• 8.4.4  Рассчитать значение систематической погрешности измерений по формуле:

Д = ДТ-Д7^.                         (1)

• 8.4.5  С использованием генератора сигналов сформировать сигнал, модулированный кодом СТ сигнала системы ГЛОНАСС, с несущей частотой 1602 МГц.

• 8.4.6  Провести не менее 100 измерений временной задержки Д дальномерного кода навигационного сигнала, сформированного генератором сигналов, прибором МРК-113.

• 8.4.7  Рассчитать СКО результата измерений и значение погрешности измерений (по уровню вероятности 0,95):



П_г = ±(Д+ 2-сг_г).                                   (3)

• 8.4.8  Результаты поверки считать положительными, если значения инструментальной погрешности (по уровню вероятности 0,95) измерений абсолютного значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени находятся в границах ±0,5 нс, а среднеквадратическое отклонение случайной составляющей инструментальной погрешности измерений абсолютного значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени не превышает 0,03 нс.

• 8.4.9  При невыполнении условий п. 8.4.8 поверяемая система Кб-17 бракуется и отправляется в ремонт.

• 8.5.1 Для определения абсолютной погрешности измерений уровня мощности выходных сигналов собрать схему измерений в соответствии с рисунком 2.

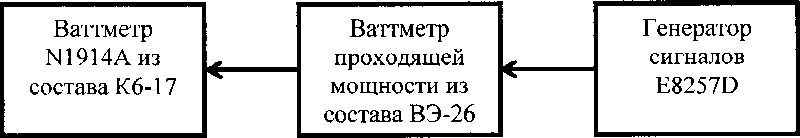

Рисунок 2 - Схема определения погрешности измерений уровня мощности выходных сигналов

• 8.5.2  Подготовить к работе генератор и ваттметры в соответствии с указаниями эксплуатационной документации.

• 8.5.3  Установить частоту выходного сигнала генератора 1,602 ГГц, мощность -минус 10 дБм согласно РЭ генератора. Включить генерацию сигнала.

• 8.5.4 Одновременно измерить мощность сигнала Р1 при помощи ваттметра проходящей мощности и Р2 при помощи ваттметра N1914А.

• 8.5.5  Рассчитать абсолютную погрешность измерений уровня мощности выходных сигналов:

ДР = ^-Р₂.                                (4)

• 8.5.6  Установить частоту выходного сигнала генератора 1,246 ГГц, мощность -минус 10 дБм согласно РЭ генератора. Включить генерацию сигнала.

• 8.5.7  Выполнить действия п.п. 8.5.4, 8.5.5.

• 8.5.8  Результаты поверки считать положительными, если значения абсолютной погрешности измерений уровня мощности выходных сигналов находятся в пределах ±0,3 дБ.

• 8.5.9  При невыполнении условий п. 8.5.8 поверяемая система Кб-17 бракуется и отправляется в ремонт.

• 8.6.1  Определение среднеквадратического относительного двухвыборочного отклонения частоты опорного сигнала 10 МГц при интервале времени измерений 1 с проводить после предварительного прогрева системы Кб-17 не менее 2 часов.

• 8.6.2  Собрать схему измерений в соответствии с рисунком 3.

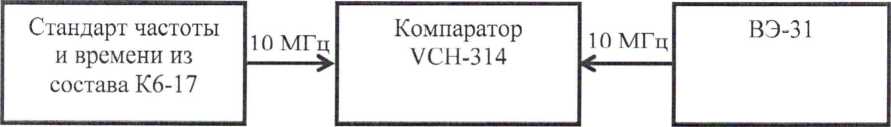

  Рисунок 2 - Схема определения СКДО частоты

• 8.6.3  С использованием компаратора частотного определить значение среднего квадратического относительного двухвыборочного отклонения частоты стандарта частоты и времени из состава системы Кб-17 ти ⁼ тв - 1 с в соответствии с РЭ на компаратор частотный.

• 8.6.4  Результаты поверки считать положительными, если значение среднего квадратического относительного двухвыборочного отклонения частоты при интервале времени измерений 1 с не превышает 7 -10’¹³.

• 8.6.5  При невыполнении условий п. 8.6.4 поверяемая система измерительная Кб-17 бракуется и отправляется в ремонт.

• 9.1 При положительных результатах поверки оформляется свидетельство о поверке, на стойку наносится знак поверки в виде наклейки.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки система Кб-17 к применению не допускается. На нее выдается извещение о непригодности к применению с указанием причин забракования.



  Р.М. Васильев

  И.А. Дрига

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
