Методика поверки «ГСИ. Станции модульные катодной защиты "Тверца-СМ"» (ИЦРМ-МП-249-20)

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

М. С. Казаков

2020 г.

Государственная система обеспечения единства измерений

Станции модульные катодной защиты «Тверца-СМ»

Методика поверки

ИЦРМ-МП-249-20 г. Москва

2020 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок станций модульных катодной защиты (далее по тексту - станции), изготовленных Обществом с ограниченной ответственностью «Электронные технологии» (ООО «ЭЛТЕХ»),

• 1.2 Настоящая методика поверки распространяется на станции модульные катодной защиты (далее по тексту - станции) и устанавливает методику их первичной и периодической поверок.

• 1.3 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта. Периодическая поверка проводится в процессе эксплуатации и хранения.

• 1.4 Допускается проведение поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава станции, с обязательным указанием информации об объеме проведенной поверки.

• 1.5 Интервал между поверками - 3 года.

• 1.6 При проведении поверки дополнительно необходимо использовать следующие документы:

- Руководство по эксплуатации на станции.

• 1.7 Основные метрологические характеристики станций приведены в таблице 1.

Таблица 1 - Метрологические характеристики станций

2.1 При проведении поверки выполняют операции, указанные в таблице 2. Таблица 2 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки станцию бракуют и её поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3 - Средства поверки

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на станции и средства поверки.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением свыше 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 4.3 К проведению поверки допускаются лица, являющиеся специалистами аккредитованного в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридического лица и индивидуального предпринимателя, имеющие образование и опыт работы в соответствии с действующим законодательством Российской Федерации и непосредственно осуществляющие поверку средств данного вида измерений.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на станции и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20±5) °C (допускается проводить поверку станций в условиях температуры окружающего воздуха от -45 до +45 °C при условии размещения основных и вспомогательных средств поверки в нормальных условиях эксплуатации);

• - относительная влажность воздуха от 30 до 80 %;

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать измеритель параметров микроклимата «МЕТЕОСКОП-М».

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать станцию или поверяемый модуль, установленный в монтажную корзину в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра станции проверяют:

• -  соответствие требованиям комплектности и маркировки, приведенным в паспорте;

• -  соответствие серийного номера, указанного на маркировочной табличке, серийному номеру, указанному в паспорте;

• -  отсутствие механических повреждений, деформаций (повреждение корпуса, разъёмных соединений);

Результат внешнего осмотра считают положительным, если выполняются вышеуказанные требования.

• 8.2 Проверка электрической прочности и сопротивления изоляции

  • 8.2.1 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции станции проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее -GPT-79803) путем подачи в течение одной минуты испытательного напряжения между цепями, приведёнными в таблице 4.

Во время проверки на станции не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено»

Таблица 4 - Проверка электрической прочности и сопротивления изоляции

Результаты проверки считают удовлетворительными, если не произошло пробоя изоляции или повторяющегося искрения. Появление коронного разряда или шума при проверки не является признаком неудовлетворительных результатов проверки.

• 8.2.2 Проверка электрического сопротивления изоляции

Проверку электрической сопротивления изоляции станции проводить при помощи GPT-79803 между цепями, указанными в таблице 4.

Во время проверки на станции не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено». На проверяемую цепь подать испытательное напряжение равное 500 В.

Результаты проверки считают удовлетворительными, если измеренное значение электрического сопротивления изоляции составило не менее 20 МОм

• 8.3 Опробование

При опробовании проверяют общее функционирование, для чего устанавливают с помощью источника питания напряжение на сетевом входе станции (230±5) В.

После включения станции осуществляется процедура самодиагностики, во время которой определяются общее функционирование станции или функциональные ошибки, а после этого в режим измерений (воспроизведений).

Результаты опробования считаются положительными, если во время самодиагностики не выявлены функциональные ошибки и станция переходит в режим измерений (воспроизведений) в соответствии с руководством по эксплуатации.

Примечание: опробование допустимо проводить без внешнего металлического шкафа, установив силовые модули станции в аналогичную станционной монтажную корзину.

• 8.4 Соответствие программного обеспечения.

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО станций (номер версии встроенного ПО указывается в паспорте);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в описании типа станций (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО станций считают положительным, если идентификационные данные соответствуют указанным в описании типа (приложение к Свидетельству об утверждении типа).

• 8.5 Проверка установившегося отклонения тока нагрузки.

  • 8.5.1 Для модификации «Тверца-СМ-04-1-48-1 -XX» проводят в следующем поряд

ке:

• 1) Собрать схему, представленную на рисунке 1.

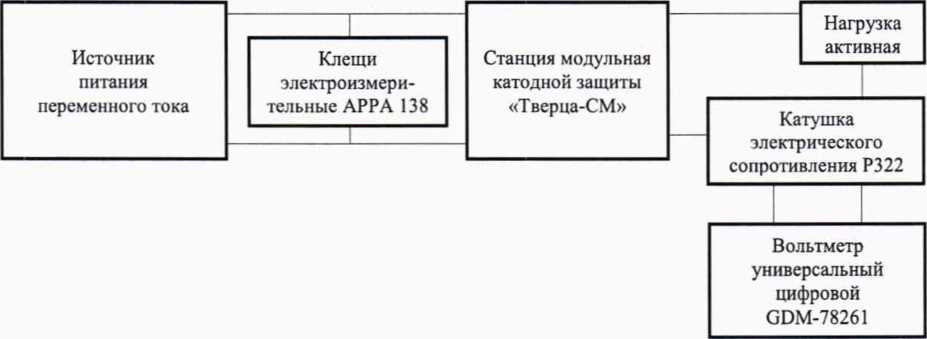

Рисунок 1 - Структурная схема

• 2) Подключить станцию к нагрузке сопротивлением 2,5 Ом, мощностью 1 кВт. Установить с помощью источника питания напряжение на сетевом входе станции катодной защиты (230±5) В. Кнопками управления задать уставку тока 20 А. Дождаться выхода станции катодной защиты на заданный режим.

• 3) Плавно понизить входное напряжение до -170 В. Измеренные значения напряжения постоянного тока с помощью вольтметра универсального цифрового GDM-78261 (далее - вольтметр) фиксируют и пересчитывают в силу постоянного тока по формуле 1:

I,=WR₃                                 (1)

где, 1_Э - значение силы постоянного тока, А;

U₃ — напряжение постоянного тока, измеренное с помощью вольтметра, В;

R_} - номинальное сопротивление катушки электрического сопротивления Р322 (Я_э=0,001 Ом).

Измеренное значение должно находиться в пределах 20 А ±2 %.

• 4) Плавно повысить входное напряжение до -253 В. Измеренные значения напряжения постоянного тока с помощью вольтметра фиксируют и пересчитывают в силу постоянного тока по формуле (1).

Измеренное значение должно находиться в пределах 20 А ±2 %.

• 8.5.2 Для модификации «Тверца-СМ-04-2-48-2-ХХ» в следующем порядке:

• 1) Подключить станцию к нагрузке сопротивлением 1.25 Ом, мощностью 2 кВт. Установить с помощью источника питания напряжение на сетевом входе станции катодной защиты (230±5) В. Кнопками управления задать уставку тока 40 А. Дождаться выхода станции катодной защиты на заданный режим.

• 2) Плавно понизить входное напряжение до -170 В. Измеренные значения напряжения постоянного тока с помощью вольтметра фиксируют и пересчитывают в силу постоянного тока по формуле (1).

Измеренное значение должно находиться в пределах 40 А ±2 %.

• 3) Плавно повысить входное напряжение до -253 В. Измеренные значения напряжения постоянного тока с помощью вольтметра фиксируют и пересчитывают в силу постоянного тока по формуле (1).

Измеренное значение должно находиться в пределах 40 А ±2 %.

• 8.5.3 Для модификации «Тверца-СМ-04-3-48-3-ХХ»:

• 1) Подключить станцию к нагрузке сопротивлением 0.82 Ом, мощностью 3 кВт. Установить с помощью источника питания напряжение переменного тока на сетевом входе станции катодной защиты (230±5) В. Кнопками управления задать уставку тока 60 А. Дождаться выхода станции катодной защиты на заданный режим.

• 2) Плавно понизить входное напряжение до -170 В. Измеренные значения напряжения постоянного тока с помощью вольтметра фиксируют и пересчитывают в силу постоянного тока по формуле (1).

Измеренное значение должно находиться в пределах 60 А ±2 %.

• 3) Плавно повысить входное напряжение до -253 В. Измеренные значения напряжения постоянного тока с помощью вольтметра фиксируют и пересчитывают в силу постоянного тока по формуле (1).

Измеренное значение должно находиться в пределах 60 А ±2 %.

Результат проверки считается положительным, если измеренные значения не превышают допустимых значений.

Примечание: проверку установившегося отклонения тока нагрузки допустимо проводить без внешнего металлического шкафа, установив силовые модули станции в аналогичную станционной монтажную корзину.

• 8.6 Определение нормируемых метрологических характеристик

  • 8.6.1 Определение приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений выходного сигнала силы постоянного тока проводится следующим образом:

• 1) Подготавливают средства поверки и станцию к работе в соответствии с их руководствами по эксплуатации.

• 2) Собрать схему, представленную на рисунке 1.

• 3) Устанавливают выходной сигнал (сила постоянного тока) со станции с параметрами испытательных сигналов в соответствии с таблицей 5.

Таблица 5 - Выходные сигналы со станции с параметрами испытательных сигналов

• 4) Измеренные значения напряжения постоянного тока с помощью вольтметра фиксируют и пересчитывают в силу постоянного тока по формуле (1).

• 5) С помощью полученных значений силы постоянного тока рассчитывают основную приведенную (к верхнему пределу воспроизведений (измерений)) погрешность воспроизведений и измерений выходной силы постоянного тока по формуле 2:

_ZX = ^X~^X° -100                               (2)

Y

⁷⁴ ном

где X - показания воспроизведенные и измеренные станцией, I (A), U (В);

Хо - показания вольтметра, U (В);

Х_Ном - номинальное значение измеряемого параметра, I (A), U (В).

Результаты поверки считают удовлетворительными, если приведенная (к верхнему пределу воспроизведений (измерений)) погрешность воспроизведений и измерений выходной силы постоянного тока не более ±2 %.

• 8.6.2 Определение приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений выходного напряжения постоянного тока проводится следующим образом:

• 1) Подготавливают средства поверки и станцию к работе согласно их руководствам по эксплуатации.

• 2) Собрать схему, представленную на рисунке 2.

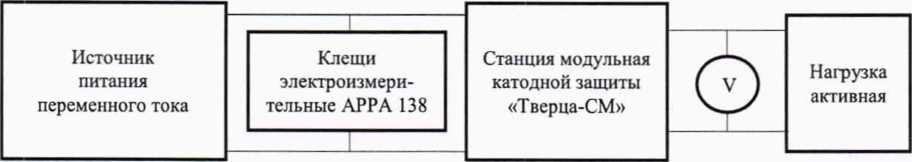

V - вольтметр универсальный цифровой GDM-78261

Рисунок 2 - Структурная схема

• 3) Устанавливают выходной сигнал (напряжение постоянного тока) со станции с параметрами испытательных сигналов в соответствии с таблицей 6.

Таблица 6 - Выходные сигналы со станции с параметрами испытательных сигналов

• 4) Измеренные значения фиксируют и рассчитывают пределы допускаемой приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений выходного напряжения постоянного тока по формуле (2).

Результаты поверки считают удовлетворительными, если приведенная (к верхнему пределу воспроизведений (измерений)) погрешность воспроизведений и измерений выходного напряжения постоянного тока находится в пределах ±2 %.

Примечание: проверку нормируемых метрологических характеристик допустимо проводить без внешнего металлического шкафа, установив силовые модули станции в аналогичную станционной монтажную корзину.

• 8.6.3 Определение приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений выходного напряжения постоянного тока суммарного потенциала и поляризационного потенциала проводится следующим образом:

• 1) Собирают схему согласно рисунку 3 и подготавливают приборы в соответствии с их руководствами по эксплуатации.

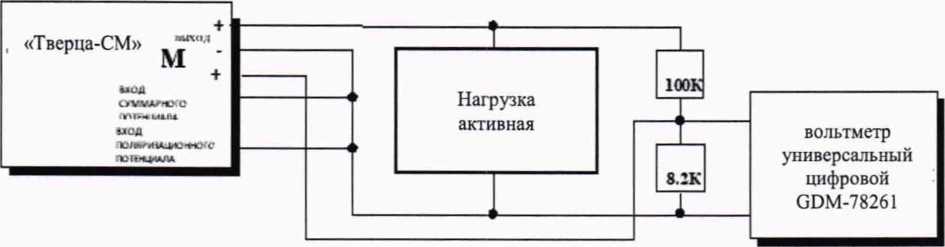

100К- резистор (номинальное сопротивление 100 кОм)

8,2К - резистор (номинальное сопротивление 8,2 кОм) «Тверца-СМ» - станция модульная катодной защиты «Тверца-СМ»

Рисунок 3 - Структурная схема

• 2) Устанавливают выходной сигнал (напряжение постоянного тока суммарного потенциала или поляризационного потенциала) со станции с параметрами испытательных сигналов в соответствии с таблицей 7.

Таблица 7 - Выходные сигналы со станции с параметрами испытательных сигналов

• 3) Измеренные значения фиксируют и рассчитывают пределы допускаемой приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений выходного напряжения постоянного тока по формуле (2).

Результаты поверки считают удовлетворительными, если приведенная (к верхнему пределу воспроизведений (измерений)) погрешность воспроизведений и измерений выходного напряжения постоянного, не более:

• - для воспроизведений (измерений) напряжения постоянного тока суммарного потенциала ±2 %;

• - для воспроизведений (измерений) напряжения постоянного тока поляризационного потенциала ±2 %.

Примечание: проверку нормируемых метрологических характеристик допустимо проводить без внешнего металлического шкафа, установив силовые модули станции в аналогичную станционной монтажную корзину.

• 9.1 Результаты поверки средств измерений подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений. Сроки внесения результатов поверки в Федеральный информационный фонд по обеспечению единства измерений регламентируются действующим законодательством.

• 9.2 По заявлению владельца средства измерений или лица, представившего его на поверку, положительные результаты поверки (когда средство измерений подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт средства измерений записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки

• 9.3 По заявлению владельца средства измерений или лица, представившего его на поверку, отрицательные результаты поверки (когда средство измерений не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт средства измерений соответствующей записи.

• 9.4 Протоколы поверки средства измерений оформляются по произвольной форме.

Заместитель начальника отдела испытаний и поверки средств измерений ООО «ИЦРМ»

. Винокурова

И.И. Буров

Инженер ООО «ИЦРМ»

11
