Методика поверки «ГСИ. ТЕПЛОСЧЕТЧИКИ СТ 10» (РТ-МП-4174-449-2017)

Методика поверки

Тип документа

ГСИ. ТЕПЛОСЧЕТЧИКИ СТ 10

Наименование

РТ-МП-4174-449-2017

Обозначение документа

ФБУ «Ростест-Москва»

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора ФБУ «Ростест-Москва»

Государственная система обеспечения единства измерений

ТЕПЛОСЧЕТЧИКИ СТ 10

Методика поверки

РТ-МП-4174-449-2017 г. Москва

2017 г.

лист № 2 Всего листов 12 Настоящая методика поверки распространяется на теплосчётчики СТ 10 (далее по тексту - теплосчётчики), изготавливаемые ООО «ПроектСтройМонтаж», МО, г. Мытищи, и устанавливает порядок проведения их первичной и периодической поверок.

Интервал между поверками - 4 года.

1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта НД по поверке

Обязательность проведения операции при

первичной поверке

периодической поверке

1. Подготовка к поверке

6

Да

Да

2. Внешний осмотр

7.1

-

Да

3. Опробование

7.2

Да

Да

4. Определение метрологических характеристик

7.3

Да

Да

5. Проверка идентификационных данных ПО СИ

8

Да

Да

6. Оформление результатов поверки

9

Да

Да

Примечание:

  • 1. Операции поверки по п. 7.3 проводятся при наличии соответствующих функциональных параметров (определяются в спецификации заказа);

  • 2. При периодической поверке допускается проводить операции по п. 7.3 только для используемых каналов, в их рабочем диапазоне.

2 Средства поверки

2.1 При проведении поверки применяют средства измерений и вспомогательное оборудование, приведенные в таблице 2.

Таблица 2 - Рекомендуемые средства поверки

Номер пункта методики поверки

Наименование и тип основных средств поверки

7.2, 7.3

Установка поверочная, диапазон расхода в соответствии с диапазоном расхода входящих в состав теплосчетчика СТ 10 первичных преобразователей расхода

7.2, 7.3

Калибратор многофункциональный Calog-PRO-R, регистрационный номер в Федеральном информационном фонде 47999-11, диапазон воспроизведения постоянного тока от 0 до 24 мА, диапазон воспроизведения частоты от 1 до 2000 Гц

7.2, 7.3

Магазины сопротивления Р 4831, регистрационный номер в Федеральном информационном фонде     6332-77, диапазон воспроизведения

электрического сопротивления от 0,01 до 1000 Ом

7.3

Секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде 44154-10), диапазон измерений интервалов времени от 0 до 9 ч 59 мин 59,99 с

  • 2.2 Все применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

  • 2.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3 Требования к квалификации поверителей

    • 3.1 Поверка проводится квалифицированным персоналом предприятий и организаций, аккредитованных на право проведения поверки в установленном порядке.

    • 3.2  Поверку должен проводить поверитель, изучивший эксплуатационную документацию на все составные части теплосчётчика.

4 Требования безопасности
  • 4.1 При проведении поверки должны соблюдаться требования, определяемые:

  • - правилами безопасности при эксплуатации теплосчётчиков;

  • - правилами безопасности при эксплуатации средств поверки, приведенными в эксплуатационной документации;

  • - правилами техники безопасности и пожарной безопасности, действующими на предприятии.

  • 4.2 При поверке расходомеров необходимо соблюдать требования ГОСТ 12.3.019, ГОСТ 12.3.006, а так же правила техники безопасности.

  • 5 Условия поверки

  • - температура окружающего воздуха

    от +15 до +30 °C

    от 30 до 85 %

    от 84,0 до 106,7 кПа

    СанПиН 2.1.4.1074-2001

    5 °С/ч

  • - относительная влажность

  • - атмосферное давление

  • - поверочная среда для теплосчётчиков вода по

  • - дрейф температуры поверочной среды, не более

6 Подготовка к поверке
  • 6.1 Перед проведением поверки теплосчётчик выдерживают в нормальных климатических условиях не менее 1 часа.

  • 6.2 Подготавливают к работе средства измерений, применяемые при поверке теплосчётчика, в соответствии с их эксплуатационной документацией. Проверяют наличие действующих свидетельств о их поверке.

  • 6.3 Подготавливают теплосчётчик к работе в соответствии с указаниями, изложенными в руководстве по эксплуатации на него.

  • 6.4 Перед началом поверки теплосчётчика необходимо выдержать первичные преобразователи расхода, установленные в рабочем канале поверочной установки, в соответствии с их утверждёнными методиками поверки (Приложение Б).

  • 6.5 Перед началом поверки теплосчётчика необходимо подготовить преобразователи давления к поверке в соответствии с их утверждёнными методиками поверки (Приложение Б).

  • 6.6   Перед началом поверки теплосчётчика необходимо подготовить термопреобразователи к поверке в соответствии с их утверждёнными методиками поверки (Приложение Б).

  • 6.7 Перед началом поверки теплосчётчика необходимо выдержать все составные части теплосчётчика во включённом состоянии в течение 15...20 минут. Подготовка к поверке вычислителя тепловой энергии ВТЭ-1 проводится в соответствии с его утверждённой методикой поверки (Приложение Б)

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемых теплосчётчиков следующим требованиям:

  • - комплектность соответствует данным, указанным в сопроводительной документации на теплосчётчик;

  • - маркировка соответствует указанной в руководстве по эксплуатации;

  • - заводские номера теплосчётчика и его комплектующих соответствуют указанным в сопроводительной документации;

  • - корпуса вычислителя тепловой энергии ВТЭ-1, первичных преобразователей расхода (расходомеров, водосчётчиков), преобразователей давления и термопреобразователей не имеют механических повреждений, следов коррозии и перегрева, влияющих на работоспособность СИ;

Теплосчётчики считаются поверенными по данному пункту, если по внешнему виду, маркировке и комплектности соответствуют предоставленной сопроводительной документации и руководству по эксплуатации.

7.2 Опробование
  • 7.2.1 Опробование составных частей теплосчётчика при первичной поверке проводится на предприятиях-изготовителях, в соответствии с их утверждёнными методиками поверки (Приложение Б).

  • 7.2.2 При периодической поверке опробование проводится только для используемых каналов теплосчётчика. В этом случае опробование проводится в соответствии с утверждёнными методиками поверки на представленные составные части теплосчётчика (Приложение Б).

7.3 Определение метрологических характеристик
  • 7.3.1 Определение метрологических характеристик при поэлементной поверке Определение метрологических характеристик при поэлементной поверке

осуществляется двумя способами:

  • 7.3.1.1 Путём проверки прилагаемых свидетельств о поверке на все составляющие части теплосчётчика.

  • 7.3.1.2 Путём определения метрологических характеристик каждой, входящей в состав теплосчётчика составной части, в соответствии с её утверждённой методикой поверки (Приложение Б).

Теплосчётчик считается прошедшим поверку, если на составные части теплосчётчика есть действующие свидетельства о поверке или отметки в паспортах.

  • 7.3.2 Определение метрологических характеристик при комплексной поверке Определение метрологических характеристик при комплексной поверке проводится

только при периодической поверке и только для рабочих (используемых) каналов.

  • 7.3.2.1 Определение относительной погрешности вычисления тепловой энергии

Для определения относительной погрешности вычисления тепловой энергии необходимо подключить к тепловычислителю ВТЭ-1 первичные преобразователи расхода и магазины сопротивлений в соответствии с рисунком 1 и рисунком 2 (Приложение А).

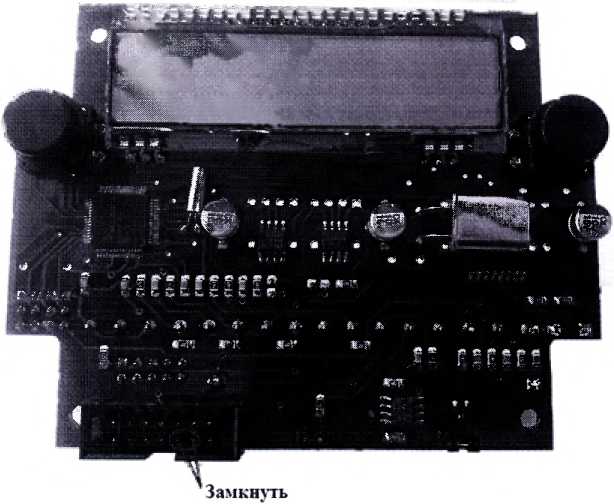

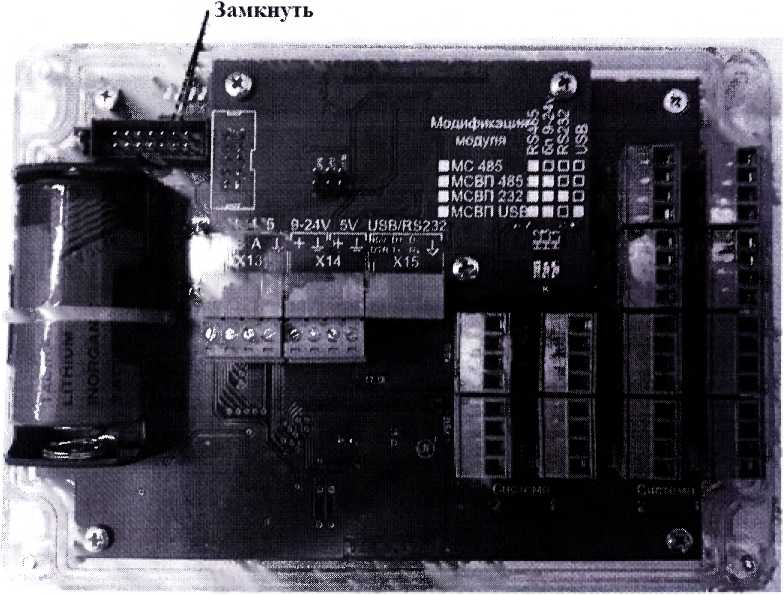

Перевести тепловычислитель ВТЭ-1 в режим «Поверка». Для этого необходимо:

  • - Для ВТЭ-1К  перемычку J4 перевести в положение 1;

  • - Для ВТЭ-1 К М перемычку «Пов» перевести в положение 1;

  • - Для ВТЭ-1 К П переключатель №3 на крышке прибора перевести в положении «Оп».

Примечание:     В этом режиме осуществляется индикация основных параметров. Но при

этом все параметры рассчитываются и индицируются в отдельном регистре (он автоматически обнуляется при вводе в режим поверки). Кроме этого, тепловая энергия индицируется с высокой точностью (семь знаков после запятой). Долгое (более 1 часа) нахождение тепловычислителя в режиме поверки не допускается.

Установить расход, соответствующий диапазону расходов Qt<Q< £>max- На магазинах сопротивлений установить значения сопротивлений для каналов измерения температуры ti и t2, указанные в таблице 3 (или в Приложении Б (таблица Б.5)). Значения избыточного давления установить равными 1,6 МПа, для подающего и обратного трубопроводов.

После стабилизации температуры фиксируют показания накопленной тепловой энергии (£нач) на индикаторе теплосчётчика, а так же значение накопленного объёма (Кнач).

лист № 5

Всего листов 12 Таблица 3 - Контрольные значения входных сигналов

Температура t, °C

Разность температур

At, °C

Плотность р, кг/м3

3htbj

h, кД

1ЬПИЯ

дс/кг

Тепловой коэфф. к, МДж-ч/(м3-°С)

подающ. трубо-д (1)

обратный труб-д (2)

подающ. трубо-д (1)

обратный труб-д (2)

подающ. трубо-д

(1)

обратный труб-д (2)

подающ. трубо-д (1)

обратный труб-д (2)

33

30

3

995,8939

996,8776

139,6328

127,1043

4,156321

4,160276

150

10

140

917,8017

1000,7956

632,4888

43,5540

3,863063

4,211514

Примечания

  • 1. Все значения приведены для избыточного рабочего давления Ризб = 1,6 МПа;

  • 2. Для расчётов плотности и энтальпии допускается применять МИ 2412-98 или алгоритмы изложенные в ГОСТ Р EN 1434-1-2011 и OIML R75-2002.

Проливают через теплосчётчик объём воды, с таким расчётом, что бы время измерения (время накопления объёма) было не менее 180 секунд).

По окончании пролива фиксируют показания накопленного объёма (VK0H) и накопленной тепловой энергии кон).

Вычисляют разницу показаний и?м и юм по формулам

изм ~ Екон — Енач,

АИизмVK0H — VHm,

Относительная погрешность измерительного канала тепловой энергии <%к, %, рассчитывается по формуле

^Ек= ~ИЗМ -£расч-100,

р

расч

где .Ерасч - рассчитывают по формулам, кВт-ч (МДж).

  • - для теплосчётчика устанавливаемого на обратном трубопроводе:

ЕЕрасч ~ А^изм -p2'(hi - I22) ИЛИ ЕЕраСч — ЛЕизм 'k2'(tj - t2),                    (9)

  • - для теплосчётчика устанавливаемого на подающем трубопроводе:

ЕЕрасч ЕЕи1л1 "Pr(hl - /4/ ИЛИ ЕЕрасч АЕизм 'kr(tl - t2),                 (Ю)

где pivip2- плотность воды в подающем и обратном трубопроводе, соответственно, кг/м3;

ki и к2 - тепловой коэффициент в подающем и обратном трубопроводе, соответственно, кВт-ч/(м3-°С) (МДж-ч/(м-°C));

hi и h2 - энтальпия в подающем и обратном трубопроводе, соответственно, кВт-ч/кг (кДж/кг).

Тепловой коэффициент к рассчитывается по формуле

1         hj- h2

(И)

ku=A ,2       .

Ч l2

где tj и t2 - температура в подающем и обратном трубопроводе, соответственно, °C.

Повторяют описанные выше действия для других измерительных каналов тепловой энергии.

Относительная погрешность канала тепловой энергии <5Е, %, определяется по формуле />£ = |/>Пп|+|Зек|,                                             (12)

где t>trn - Максимально допустимая относительная погрешность комплекта термопреобразователей (d'tTn = ±(0,5+3-AtH/At)), %.

Теплосчетчик считают прошедшим поверку, если относительная погрешность, определяемая по формуле (8), в каждом измерительном канале не превышает значения: ±(2+4-А/н/А/+0,01-(7в/6’) %.

  • 7.3.2.2 Определение приведенной погрешности измерений избыточного давления Определение приведенной погрешности измерений избыточного давления (от диапазона измерений) проводится для тепловычислителя ВТЭ-1, в соответствии методикой поверки МП 4218-021-18151455-2010.

Теплосчётчик считается прошедшим поверку, если приведённая погрешность измерений лист № 6 Всего листов 12 избыточного давления (от диапазона измерений) не превышает ±1,0 %.

  • 7.3.2.3 Определение относительной погрешности измерений интервалов времени Определение относительной погрешности измерений интервалов времени проводится для тепловычислителя ВТЭ-1, в соответствии методикой поверки МП 4218-021-18151455-2010.

Теплосчётчик считается прошедшим поверку, если относительная погрешность измерений интервалов времени не превышает ±0,05 %.

  • 7.3.2.3 Определение относительной погрешности измерений расхода (объема) Определение относительной погрешности измерений расхода (объема) проводится для первичных преобразователей расхода, в соответствии с их утверждёнными методиками поверки (Приложение Б).

Первичные преобразователи расхода считаются прошедшими поверку, если их относительная погрешность не превышает ±(1+0,01-Qb/Q) % (но не более ±3,5 %), в диапазоне расходов Qmax/Qmin>50.

8. Проверка идентификационных данных ПО

Информация о версии программного обеспечения (ПО) доступна для просмотра на дисплее тепловычислителя. Для просмотра версии ПО необходимо сделать аппаратный сброс. Аппаратный сброс производится путем кратковременного замыкания двух штырьков сервисного разъема ХЗ (Рисунок 1, приложения В). В этот момент на дисплее тепловычислителя кратковременно отобразится версия ПО.

Примечание:     Аппаратный сброс производит перезагрузку внутренней программы, при

этом все накопленные значения всех регистров остаются без изменений, дата и время не меняются. При аппаратном сбросе на дисплей выводится номер версии прошивки, после чего вычислитель переходит в режим нормальной индикации.

Теплосчётчик считают прошедшим поверку, если переписанное значение соответствует данным, указанным в таблице 4.

Таблица 4 - Идентификационные данные

Идентификационные данные (признаки)

3

начение

П14 (П15)(М)

К1(К2)

КЗ

К1М (К2М)

Сервисное ПО

ПО для диспетчеризации

Идентификационное наименование ПО

VTE Р14

15

VTEK12

VTEK3

VTE К1 2L

ПО ВТЭ-1

БД узлов учета тепловой энергии

Номер версии (идентификационный номер) ПО

16.ХХ

18.11.16

7.х.х.х

Цифровой идентификатор ПО*

2CA85E70157EF1C0EA8CA1

D63B20FB38E25EB4005F377

0BAB926BA89605A7F02

D679AF2C4FA1D2C343F2937

В89467169444DE3ED7DA6B

EE2AF55BD319573В59Е

3C8DF900FCB9D4909655189 450175D5 А278046ВС854AED 425967BC4208DF6314

EC9A2CC6EAD955F19СВС0

0E9E409AC26F576AE804896 4A23A96D100F583DBE7C

6133 Al 6B2F1402ABFAC0DB 66063DCCCD43212F75E5B80 4710360D2FBD74EA99B

53D410B93F991CBD7F89D3

C89862D9B486D1335D18062

9A35F7F15CBE07CE3F4

Примечание: *- контрольная сумма метрологически значимой части

9. Оформление результатов поверки
  • 9.1. Результаты поверки заносят в протокол.

  • 9.2. При положительном результате поверки в паспорте теплосчётчика делают отметку, заверяемую подписью липа, проводившего поверку или выписывают свидетельство о поверке. Знак поверки наносится на свидетельство о поверке или в паспорт теплосчетчика.

Внутри корпуса вычислителя тепловой энергии ВТЭ-1 на крепёжный винт наносится наклейка с оттиском клейма поверителя.

  • 9.3. При отрицательных результатах поверки выдаётся извещение о непригодности, с указанием причины.

Разаработано:

Начальник лаборатории № 449

ФБУ "Ростест-Москва"

Гл. специалист лаборатории №449

ФБУ "Ростест-Москва"

.А. Сулин

Н.В. Салунип

лист № 8

Всего листов 12 ПРИЛОЖЕНИЕ А (обязательное)

RS485 24В 5В + В А-

Гальванически развязанный блок питания 5В

Гальванически развязанный блок питания 9-24В

R6485

вх./вых. питане интерфейса 5В

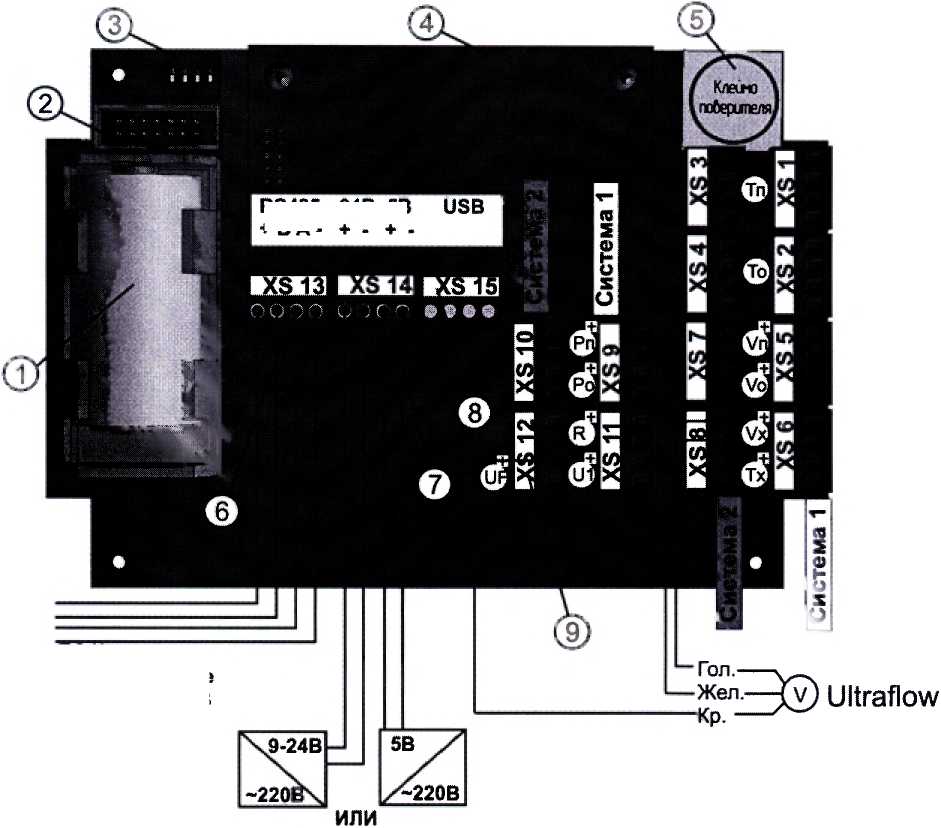

Рисунок 1 - Схема подключения внешних соединений тепловычислителя ВТЭ-1П

где 1. Батарея питания;

  • 2. Сервисный разъем ХЗ;

  • 3. Переключатели режимов Л, J2, J3, J4;

  • 4. Дополнительный интерфейсный модуль;

  • 5. Место нанесения клейма поверителя;

  • 6. Клеммник подключения основного интерфейса RS485 и выход питания +5 В;

  • 7. Клеммник внешнего напряжения питания +9...+24 В и +5 В;

  • 8. Клеммник дополнительного интерфейса (для шлюз-мо дул ей);

  • 9. Клеммник «UF» для обеспечения питания расходомеров типа Ultraflow.

Схема         Схема

подключения    подключения

2х проводная   4х проводная

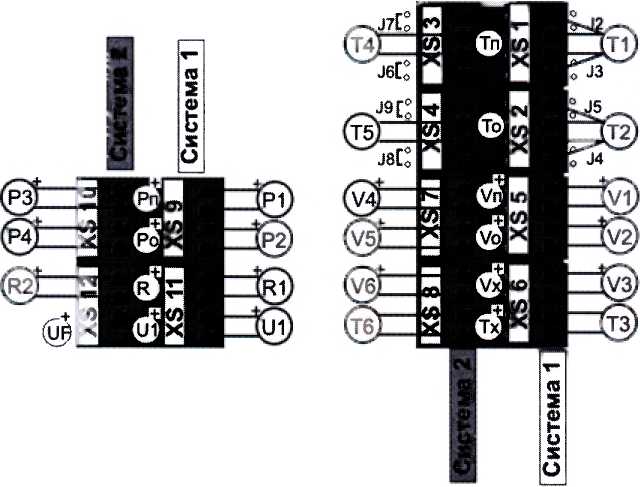

Рисунок 2 - Схема подключения внешних соединений тепловычислителя ВТЭ-1П М

Назначение контактов для подключения внешних соединений тепловычислителя ВТЭ-1 приведено в таблице А. 1.

Таблица А.1 - Назначение контактов

Обозначение разъёма

Назначение

Система!

XS 1

Термометр сопротивления под. трубопровода 1 система -Tnl (Т1)*

XS2

Термометр сопротивления обр. трубопровода 1 система - То 1 (Т2)*

XS5

Расходомер на подающем и обратном трубопроводе 1 система Vnl, Vol (VI, V2)

XS6

Расходомер и доп. термометр сопротивления 1 система Vxl, Txl (V3, ТЗ)

XS9

Давление на подающем и обратном трубопроводе 1 система Pnl, Pol (Pl, Р2)

XS 11

Вход контроля сигнала реверса 1 система и контроль питания расходомера Rl, U (R1,U1)**

Система 2

XS3

Термометр сопротивления под. трубопровода 2 система - Тп2 (Т4)*

XS4

Термометр сопротивления обр. трубопровода 2 система - То2 (Т5)*

XS7

Расходомер на подающем и обратном трубопроводе 2 система Vn2, Vo2 (V4, V5)

XS8

Расходомер и доп. термометр сопротивления 2 система Vx2, Тх2 (V6, Тб)

XS 10

Давление на подающем и обратном трубопроводе 2 система Рп2, Ро2 (РЗ, Р4)

XS 12

Вход контроля сигнала реверса 2 система и выход +5 В питания расходомера Ulatraflow -R2, UF (R2, UF)** ***

Примечание:

* При использовании двухпроводной схемы подключения термопреобразователей, должны быть установлены джемперы у соответствующего клеммника. При этом термопреобразователь подключается к клеммам 2 и 3 соответствующего клеммника, а клеммы 1 и 4 остаются не подключенными.

** R2, U1 Наличие в зависимости от модификации вычислителя ВТЭ-1П140М, 141, 150, 151 *** Выход питания Ultraflow - присутствует во всех модификациях.

ПРИЛОЖЕНИЕ Б

(справочное)

Нормативные документы, в соответствии с которыми осуществляется поверка средств измерений, входящих в состав теплосчётчиков, указаны в таблицах б. 1.. .6.4.

Таблица Б.1 - Методики поверки первичных преобразователей расхода

Средство измерений

Регистрационный номер

Документ на методику поверки

ВСТ-15, ВСТ-20

51794-12

МП 4213-200-18151455-2001

ВСТ-25...ВСТ-40

40607-09

МП 40607-09

ВСТН-25...ВСТН-40

55115-13

МП 55115-13

ВСТН-25...ВСТН-40

61402-15

МП РТ 2271-2015

ВСТН-40...ВСТН-250

61401-15

МП РТ 2272-2015

ВСТН-40...ВСТН-250

40606-09

МП 40606-09

ТЭМ211, ТЭМ212

24357-08

РАЖГ.407124.001 РЭ, раздел 7

ВСКМ 90

32539-11

ГОСТ 8.156-83

СТВУ

32540-11

ГОСТ 8.156-83

ВСКМ 90 «АТЛАНТ» и

ОСВ "НЕПТУН"

61032-15

МИ 1592-2015

ОСВУ

32538-11

ГОСТ 8.156-83

Пульсар М

56351-14

ЮТЛИ.407223.001 МП

Пульсар Т

58381-14

ЮТЛИ.407223.002 МП

Пульсар

63458-16

ЮТЛИ.407223.003 МП

ULTRAHEAT 2WR

51439-12

МП 51439-12

АС-001

22354-08

ЦПП9-0.00.00 ИМ

КАРАТ

44424-10

МП 25-221-2010

ИРВИКОН СВ-200

23451-13

ИРВ 3.486.001 И1

UFM 3030

48218-11

МП 48218-11

ULTRAFLOW

20308-04

МП 20308-04

ЭС ДУ-01

53806-13

МРБ МП.2271-2012

ВСЭ

32075-11

МП 4218-350-18151455-2010

МастерФлоу

31001-12

ППБ.407112.001 МП

ВПС

19650-10

раздел 8 ППБ.407131.004 РЭ

ПРЭМ

17858-11

РБЯК.407111.039 МП

Таблица Б.2 - Методики поверки термопреобразователей

Средство измерений

Регистрационный номер

Документ на методику поверки

Р1500

46019-10

4213-900-03215076-2010 ИС1

ТСПТВХ

33995-07

ГОСТ 8.461-82, ГОСТ 8.461-09

КТСПТВХ-В

24204-03

раздел 4 «Поверка» ЮТЛИ.405111.000 РЭ

КТС-Б

43096-15

СДФИ.405210.005 РЭ, раздел 4

Таблица Б.З - Методика поверки вычислителя тепловой энергии ВТЭ-1

Средство измерений

Регистрационный номер

Документ на методику поверки

ВТЭ-1П14, ВТЭ-1П14 М, ВТЭ-1П15, ВТЭ-1П15М

47174-11

МП 4218-021-18151455-2010

ВТЭ-1К1, ВТЭ-1К2, ВТЭ-1КЗ

ВТЭ-1 К1М, ВТЭ-1 К2М

Таблица Б.4 - Методики поверки преобразователей давления

Средство измерений

Регистрационный номер

Документ на методику поверки

ПДТВХ-1

43646-10

МИ 1997-89

ПД-Р

40260-11

ЦТКА.406222.078 МП

ОТ-1

39674-08

МИ 1997-89

APZ

62292-15

МП 62292-15

Сапфир-22ЕМ

46376-11

НКГЖ.406233.025МП

Метран-75

48186-11

МП 4212-023-2011

ид

26818-15

МРБ МП.2477-2015

Таблица Б.5 - Контрольные значения входных сигналов

Температура t, °C

Разность температур

At, °C

Плотность

р, кг/м3

Энтальпия

h, ккал/кг

Тепловой коэфф. к, Мкал/(м3 оС)

подающ. трубо-д

(1)

обратный труб-д (2)

подающ. трубо-д

(1)

обратный труб-д

(2)

подающ. трубо-д

(1)

обратный труб-д

(2)

подающ. трубо-д

(1)

обратный труб-д

(2)

33

30

3

995,8939

996,8776

33,3507

30,3584

0,992721

0,993665

150

10

140

917,8017

1000,7956

151,0161

10,3927

0,922677

1,005903

Примечания

  • 1. Все значения приведены для избыточного рабочего давления Ри,б = 1,6 МПа;

  • 2. Для расчётов плотности и энтальпии допускается применять МИ 2412-98 или алгоритмы изложенные в ГОСТ Р EN 1434-1-2011 и OIML R75-2002.

ПРИЛОЖЕНИЕ В

(обязательное)

Аппаратный сброс тепловычислителя ВТЭ-1

Аппаратный сброс производится путем кратковременного замыкания пинцетом двух штырьков разъема ХЗ, расположенных в нижнем ряду разъема справа, второй и третий контакт.

Рисунок 1а - Расположение контактов для сброса тепловычислителя ВТЭ-1 К.

Рисунок 16 - Расположение контактов для сброса тепловычислителя ВТЭ-1 П.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
