Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель главного конструктора

ФГУП «ВНИИА»

УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

БАРЬЕРЫ БЕЗОПАСНОСТИ ИКСА-5000

Методика поверки

МП 206.1-140-2019

г. Москва

2019

Настоящая методика поверки распространяется на барьеры безопасности ИКСА-5000 (далее - барьеры) предназначены для сопряжения искробезопасных и искроопасных цепей измерительных каналов и преобразовании унифицированных сигналов силы постоянного тока в силу постоянного тока, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются барьеры, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - паспорт;

  • - методика поверки.

Интервал между поверками - 2 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51 -2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. №1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда (ССБТ). Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Г л авгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение приведенной к диапазону преобразования погрешности преобразований силы постоянного тока

8.3

Да

Да

4 Определение значений вариации выходного сигнала

8.4

Да

Да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки барьеров должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Реко-

мендуе-мый тип

Ко

личе

ство

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Калибратор многофункциональный

от 4 до

20 мА

Воспр. ±(5-10‘;'-1х+1мкА)

Измер. ±(Т10'4-1х+1мкА)

3001

1

8.2, 8.3, 8.4

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Реко-мендуе-мый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Измеритель нелинейных искажений

20 Гц - 200 кГц

20 Гц -1 МГц

±(0,05-Кгк +0,06) %; ±(0,05-Кгк +0,02) %; ±(0,1 Кгк+0,1)%;

С6-11

1

6.2

Термометр ртутный лабораторный

от 0 до 50 °C

±1 °C

ТЛ-4

1

6.1

Барометр-анероид метеорологический

от 80 до 106

кПа

±200 Па

БАММ-1

1

6.1

Психрометр аспирационный

от 10 до 100

%

±1%

М-34-М

1

6.1

Источник питания напряжением постоянного тока

до 42 В

±5%

ВИП-10

1

8.2, 8.3,

8.4

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка барьеров должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C               от +15 до +25;

  • - атмосферное давление, кПа                       от 86 до 106;

  • - относительная влажность воздуха, %               от 10 до 75.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на барьер и входящие в его комплект компоненты.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого барьера следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в Руководстве по эксплуатации;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса и разъемы не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность барьера.

ВНИМАНИЕ". Для удобства демонтажа допускается на периодическую поверку представлять барьер без съемных разъемов.

При несоответствии по вышеперечисленным позициям барьер бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1 Соберите схему, приведенную на рисунке 1.

  • 8.2.2 Включите калибратор многофункциональный 3001 (далее - калибратор) в режим воспроизведения и измерения силы постоянного тока.

  • 8.2.3 На поверяемый барьер подайте напряжение питания постоянного тока. Значение напряжения питания выбирается в соответствии с паспортом на поверяемую модификацию.

  • 8.2.4 Задавайте с калибратора ток, силой 4 мА. Произведите измерения.

  • 8.2.5 Результаты опробования считаются удовлетворительными, если на выходе поверяемого барьера есть ток, силой 4 мА и загораются все световые индикаторы в соответствии с их обозначением.

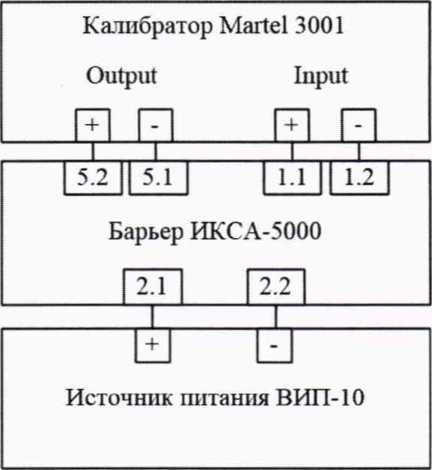

Рисунок 1 - Схема измерений силы постоянного тока

8.3 Определение приведенной к диапазону преобразования погрешности преобразований силы постоянного тока
  • 8.3.1 Соберите схему, приведенную на рисунке 1.

  • 8.3.2 Включите калибратор многофункциональный 3001 (далее - калибратор) в режим воспроизведения и измерения силы постоянного тока.

  • 8.3.3 На поверяемый барьер подайте напряжение питания постоянного тока. Значение напряжения питания выбирается в соответствии с паспортом на поверяемую модификацию.

  • 8.3.4 Задавайте с калибратора ток, силой 4 мА. Произведите измерения. Результаты занесите в таблицу 4.

  • 8.3.5 Повторите измерения по п. 8.3.4 задавая последовательно с калибратора ток. силой 8, 12, 16 и 20 мА.

  • 8.3.6 Отключите подачу тока с калибратора.

  • 8.3.7 Рассчитайте приведенную погрешность измерений силы тока, в %, по формуле:

у1=100-(1х -10)/16                 (1)

где:

1Х - значение силы тока, измеренное на выходе поверяемого барьера. мА;

10 - значение силы тока, задаваемое на калибраторе. мА.

Таблица 4 - Результаты измерений силы постоянного тока

1х, мА

1о, мА

у!,%

  • 8.3.8 Результаты измерений считаются удовлетворительными, если полученные значения у1 не превышают одного из значений ±0,10, ±0,15 или ±0,25 %, в соответствии с поверяемой модификацией барьера.

8.4 Определение значения вариации выходного сигнала
  • 8.4.1 Соберите схему, приведенную на рисунке 1.

  • 8.4.2 Включите калибратор многофункциональный 3001 (далее - калибратор) в режим воспроизведения и измерения силы постоянного тока.

  • 8.4.3 На поверяемый барьер подайте напряжение питания постоянного тока. Значение напряжения питания выбирается в соответствии с паспортом на поверяемую модификацию.

  • 8.4.4 Задавайте с калибратора ток, силой 4 мА. Произведите измерения. Результаты занесите в столбец Ixi таблицы 5.

  • 8.4.5 Повторите измерения по п. 8.4.4 задавая последовательно с калибратора ток, силой 8, 12, 16 и 20 мА.

  • 8.4.6 Задавайте с калибратора ток, силой 22,5 мА и выдержите в течение 10 секунд.

  • 8.4.7 Задавайте с калибратора ток, силой 20 мА. Произведите измерения. Результаты занесите в столбец 1x2 таблицы 5.

  • 8.4.8 Повторите измерения по п. 8.4.7 задавая последовательно с калибратора ток. силой 16, 12, 8 и 4 мА.

  • 8.4.9 Отключите подачу тока с калибратора.

  • 8.4.10 Рассчитайте вариацию выходного сигнала барьера AiB, для каждой пары значений силы тока 1Х1 и 1x2. в мА, по формуле:

А1в = 1x2 ~ 1x1                        (2)

Результаты вычислений занесите в столбец AiB таблицы 5.

  • 8.4.11 За вариацию выходного сигнала поверяемого барьера принимается максимальное значение AiBmax из полученного ряда значений AiB.

  • 8.4.12 Рассчитайте приведенное к диапазону преобразования значение вариации выходного сигнала поверяемого барьера, в %, по формуле:

yIB=100Ai вта х/16                (3)

Таблица 5 - Результаты измерений силы постоянного тока

1x1, мА

1x2, мА

Д1в, мА

у1в, %

  • 8.3.8 Результаты измерений считаются удовлетворительными, если полученное значения у1в не превышают одного из значений ±0,10, ±0,15 или ±0,25 %, в соответствии с поверяемой модификацией барьера.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по

техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

А.В. Леонов

7
