Усилитель заряда и напряжения АР5030-ХХ

Методика поверки

А3009.117.МП-16

2016

• 1  Операции поверки

• 2  Средства поверки

• 3  Требования к квалификации поверителей

• 4  Требования безопасности

• 5  Условия поверки

• 6  Подготовка к проведению поверки

• 7  Проведение поверки

• 8  Оформление результатов поверки

Приложение А (справочное) Перечень документов, на которые даны ссылки в тексте методики поверки

Приложение Б (справочное) Перечень принятх сокращений

Настоящая методика поверки распространяется на усилители заряда и напряжения АР5030-ХХ.

Усилитель заряда и напряжения АР5030-ХХ (далее по тексту -усилитель) предназначен для преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.

В комплекте с первичными преобразователями, усилитель может применяться в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, силы, давления, а также в лабораторных и научных исследованиях.

Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее - датчики) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем.

Конструкция усилителя допускает многоканальное (до 16 каналов) исполнение в одном корпусе. Количество каналов указывается в обозначении через дефис.

Питание усилителя осуществляется от внешнего источника постоянного тока напряжением (5,0±0,2) В или через разъем USB, ток потребления усилителя не более 400 мА.

Данная методика поверки устанавливает методику первичной и периодической поверок усилителей. Первичной поверке усилители подвергаются при выпуске из производства и после ремонта. Организация и проведение поверки в соответствии с документом «Порядок проведения поверки средств измерений...», утвержденным приказом Минпромторга России от 02 июля 2015 года № 1815.

Межповерочный интервал - 1 год.

Перечень документов, на которые даны ссылки в тексте методики поверки, приведен в приложении А.

Перечень принятых сокращений приведен в приложении Б.

• 1.1 При проведении первичной и периодической поверок усилителя должны быть выполнены операции, указанные в таблице 1.

• 1.2 При получении отрицательного результата какой-либо операции поверки дальнейшая поверка не проводится, и результаты оформляются в соответствии с 8.2.

• 1.3 Протокол поверки ведется в произвольной форме. Допускается сокращать проверяемые режимы работы усилителя в соответствии с потребностями потребителя, при этом в свидетельстве о поверке должна быть сделана запись об ограничении использования режимов измерений.

Таблица 1- Перечень операций при поверке

• 2.1 При проведении поверки применяют СИ и оборудование, приведенные в таблице 2. Допускается использовать другие СИ и оборудование, обеспечивающие требуемые диапазоны и точности измерений.

• 2.2 Все применяемые СИ должны быть поверены в соответствии с «Порядок проведения поверки средств измерений...», утвержденным приказом Минпромторга России от 02 июля 2015 года № 1815 и иметь соответствующий документ (свидетельство). Оборудование, необходимое для проведения испытаний, должно быть аттестовано согласно ГОСТ Р 8.568.

• 3.1 К проведению поверки допускается персонал, изучивший ЭД на усилитель, данную методику поверки и имеющий опыт работы с оборудованием, перечисленным в таблице 2.

Таблица 2 - Перечень СИ и оборудования, применяемых при поверке

• 4.1 При проведении поверки необходимо руководствоваться «Правилами устройства установок» и «Правилами техники безопасности при эксплуатации электроустановок потребителей». Меры безопасности при подготовке и проведении измерений должны соответствовать требованиям ГОСТ 12.2.007.0 и правилам по охране труда ПОТ РМ-016.

• 4.2 При проведении поверки должны быть выполнены все требования безопасности, указанные в ЭД на усилитель и средства поверки.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха от 18 до 25 °C;

• - относительная влажность окружающего воздуха до 80 %;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

• - напряжение питающей сети от 198 до 244 В;

• - частота питающей сети от 49,5 до 50,5 Гц.

• 6.1 Перед проведением поверки подготавливают СИ и оборудование к работе в соответствии с ЭД на них.

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре необходимо установить отсутствие механических повреждений разъемов и корпуса усилителя.

• 7.2 Опробование

  • 7.2.1 Собирают схему измерений в соответствии с рисунком 1. В качестве регистратора (5) подсоединяют анализатор спектра А19. Включают и прогревают измерительные приборы в соответствии с ЭД на них.

  • 7.2.2 На усилителе устанавливают:

• - режим преобразования заряда;

• - коэффициент преобразования К_п=0,1;

• - коэффициент нормирования К_н=1,00;

• - фильтры: ФВЧ 0,2 Гц; ФНЧ 100 кГц.

• 7.2.3 На частоте 1 кГц подают с калибратора (1) через переходник (4) на разъём «ВХОД» СКЗ напряжения 3,50 В, при этом должен загореться индикатор перегрузки. Снижают входное напряжение до 2,44 В, индикатор перегрузки должен погаснуть. Устанавливают входное напряжение 2,47 Вис помощью анализатора спектра (5) измеряют СКЗ напряжения и коэффициент гармоник выходного сигнала.



• 1 - калибратор универсальный Н4-16;

• 2 - генератор сигналов низкочастотный прецизионный ГЗ-122;

3, 5 - регистратор (мультиметр 34401 А, анализатор спектра А19, осциллограф цифровой TDS 2012);

4 - адаптер Е1000 (Ci=1000 пФ ±0,25%);

6 - сетевой блок питания (при необходимости);

ПК - персональный компьтер.

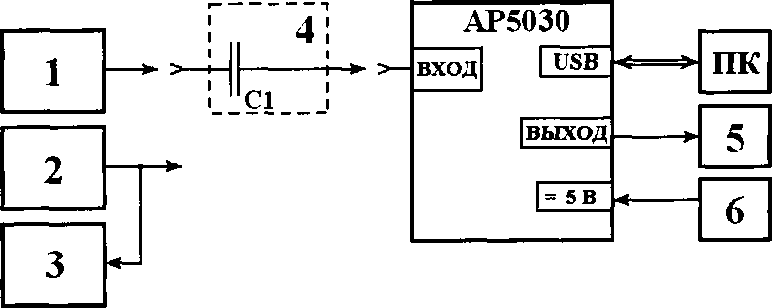

Рисунок 1 - Схема измерений

• 7.2.4 Отключают выход калибратора (1). Усилитель переводят в режим преобразования напряжения (К_п=1; К_н=1,00). На частоте 1 кГц подают с калибратора (1) на разъём «ВХОД» СКЗ напряжения 3,50 В, при этом должен загореться индикатор перегрузки. Снижают входное напряжение до 2,44 В, индикатор перегрузки должен погаснуть. Устанавливают входное напряжение 2,47 Вис помощью анализатора спектра (5) измеряют СКЗ напряжения и коэффициент гармоник выходного сигнала.

• 7.2.5 Повторяют операции по 7.2.1 - 7.2.4 для всех измерительных каналов.

• 7.2.6 Усилитель считают выдержавшим испытания, если осуществляется управление от ПК, СКЗ напряжения выходного сигнала находится в пределах (2,47±0,03) В, а коэффициент гармоник не превышает 5 %.

• 7.3 Идентификация программного обеспечения

  • 7.3.1 Проверку программного обеспечения АР5030 Explorer.exe проводят путем расчета цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32.

  • 7.3.2  Нажать правой кнопкой мыши на исполняемый файл АР5030 Explorer.exe, расположенный в папке с ПО «АР5030 Explorer» (по умолчанию C:\Program Files (x86)\GlobalTest LLCAP5030 Explorer). Из появившегося списка выбрать строку «Свойства».

  • 7.3.3 В появившемся окне «Свойства: АР5030 Explorer» выбрать вкладку «Хеш-суммы файлов» в соответствии с рисунком 2 и определить значение хеша.

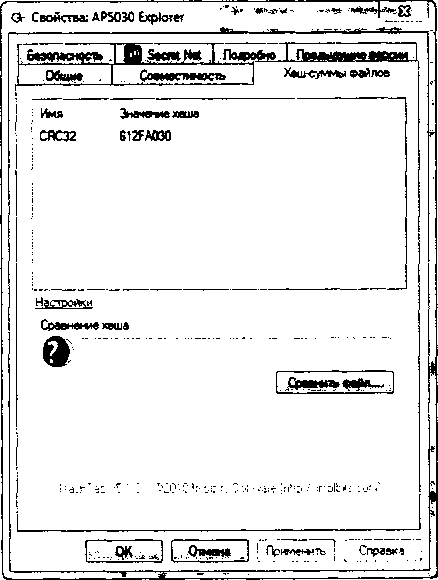

Рисунок 2 - окно «Свойства: АР5030 Explorer»

• 7.3.4 Во вкладке «Подробно» определить название и версию продукта.

• 7.3.5 Усилитель считают выдержавшим испытание, если значение цифрового идентификатора (хеша) файла АР5030 Explorer.exe соответствует указанной в паспорте.

• 7.4  Проверка режима питания датчиков

  • 7.4.1 Включают усилитель и переводят его в режим преобразования напряжения. С помощью мультиметра 34401А измеряют постоянное напряжение питания датчиков на разъеме «ВХОД».

Подсоединяют к разъему «ВХОД» нагрузку 3,3 кОм. В качестве нагрузки используют резистор 02-36-0,25-3,3 кОм±1%. С помощью мультиметра 34401А измеряют значение постоянного напряжения на нагрузке Ur, В.

Рассчитывают ток питания датчиков I, мА, по формуле

⁽¹⁾

где Rh - значение нагрузочного сопротивления, кОм.

• 7.4.2  Повторяют операции по 7.3.1 для всех измерительных каналов.

• 7.4.3 Усилитель считают выдержавшим испытания, если напряжение питания датчиков составляет (24±2) В, ток питания от 3 до 15 мА.

• 7.5  Проверка коэффициентов преобразования и основной относительной погрешности установки коэффициента преобразования

  • 7.5.1 Собирают схему измерений в соответствии с рисунком 1. В качестве регистратора (5) подсоединяют мультиметр 34401 А. Включают и прогревают измерительные приборы в соответствии с РЭ на них.

  • 7.5.2 Выполняют операции по установке режимов работы в соответствии с 7.2.2.

  • 7.5.3 На частоте 1 кГц подают с калибратора (1) через переходник (4) на разъём «ВХОД» рекомендуемое СКЗ напряжения из таблицы 3 для коэффициента преобразования К_п=0,1 и с помощью мультиметра (5) измеряют СКЗ выходного напряжения.

Таблица 3 - Рекомендуемые значения СКЗ входного напряжения

• 7.5.4 Рассчитывают основную относительную погрешность установки z-го коэффициента преобразования 8y_Ci, %, по формуле



(2)

где U_ebix - выходное напряжение усилителя, мВ;

Ugx - входное напряжение усилителя, мВ;

K_ni - значение i-ro установленного коэффициента преобразования.

• 7.5.5 Повторяют измерения по 7.5.3, 7.5.4 для всех коэффициентов преобразования К_п из таблицы 3 (режим преобразования заряда).

• 7.5.6 Отключают выход калибратора (1). Усилитель переводят в режим преобразования напряжения. На частоте 1 кГц подают с калибратора (1) на разъём «ВХОД» рекомендуемое СКЗ напряжения из таблицы 3 для коэффициента преобразования К_п=1 и с помощью мультиметра (5) измеряют СКЗ выходного напряжения.

• 7.5.7 Рассчитывают основную относительную погрешность установки z-ro коэффициента преобразования 3_|1ри %, по формуле (2).

• 7.5.8  Повторяют измерения по 7.5.6, 7.5.7 для всех коэффициентов преобразования К_п из таблицы 3 (режим преобразования напряжения).

• 7.5.9 Повторяют операции по 7.5.1 - 7.5.8 для всех измерительных каналов.

• 7.5.10 Усилитель считают выдержавшим испытания, если основная относительная погрешность установки коэффициента преобразования находится в пределах ±0,8 %.

7.6 Проверка диапазона нормирования коэффициента преобразования

• 7.6.1 Собирают схему измерений в соответствии с рисунком 1. В качестве регистратора (5) подсоединяют мультиметр 34401 А. Включают и прогревают измерительные приборы в соответствии с РЭ на них.

• 7.6.2 На усилителе устанавливают:

• - режим преобразования заряда;

• - коэффициент преобразования К_п=1;

• - коэффициент нормирования К_н=1,00;

• - фильтры: ФВЧ 0,2 Гц; ФНЧ 100 кГц.

• 7.6.3 На частоте 1 кГц подают с калибратора (1) через переходник (4) на разъём «ВХОД» СКЗ напряжения 1,000 Вис помощью мультиметра (5) измеряют СКЗ выходного напряжения.

• 7.6.4 Рассчитывают основную относительную погрешность установки i-ro нормированного коэффициента преобразования 8_H._npt, %, по формуле

,_npl = ^Usx- ^K-^Hi -100=(и_вых ■ K_Hi -1)-100,

к

К_и,

где U_eblx - выходное напряжение усилителя, В;

Ugx - входное напряжение усилителя, 17^ =1,000 В;

К_п - значение установленного коэффициента преобразования, К_п=1; K_Hi - значение i-ro установленного коэффициента нормирования.

• 7.6.5 При проведении первичной поверки повторяют измерения по 7.6.3, 7.6.4 для коэффициентов нормирования 2,00; 3,00; 4,00; 5,00; 6,00; 7,00; 8,00; 9,00; 1,10; 1,20; 1,30; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90; 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09; 9,99.

При проведении периодической поверки допускается проверку диапазона нормирования коэффициента преобразования проводить выборочно, при этом количество проверенных коэффициентов должно быть не менее 10 равномерно распределенных по диапазону нормирования.

• 7.6.6 Повторяют операции по 7.6.1 - 7.6.5 для всех измерительных каналов.

• 7.6.7  Усилитель считают выдержавшим испытания, если основная относительная погрешность установки нормированного коэффициента преобразования находится в пределах ±0,8 %.

  • 7.7 Проверка рабочего диапазона частот и неравномерности АЧХ

    • 7.7.1 Выполняют операции по 7.6.1, 7.6.2 и 7.6.3.

    • 7.7.2 Повторяют измерения по 7.6.3 для всех рекомендуемых частот из таблицы 4.

    • 7.7.3 Отключают выход калибратора (1). Усилитель переводят в режим преобразования напряжения. На частоте 1 кГц подают с калибратора (1) на разъём «ВХОД» СКЗ напряжения 1,000 Вис помощью мультиметра (5) измеряют СКЗ выходного напряжения.

    • 7.7.4 Повторяют измерения по 7.7.3 для всех рекомендуемых частот из таблицы 4.

    • 7.7.5 Рассчитывают неравномерность АЧХ Здчхь %, по формуле

fjj и

вых.i . ак.ЮООГц _| J QQ

и                '

выхЛОООГц у

где и_выхЛ - выходное напряжение усилителя на i-ой частоте из таблицы 4; U_вых. юоогц - выходное напряжение усилителя на частоте 1 кГц.

Таблица 4 - Рекомендуемые значения частот

Примечание - На частотах ниже 3 Гц измерения выходного напряжения проводят с помощью анализатора А19 или осциллографа TDS 2012.

• 7.7.6 Повторяют измерения по 7.7.1 - 7.7.5 для всех измерительных каналов.

• 7.7.7 Усилитель считают выдержавшим испытания, если неравномерность АЧХ в диапазоне от 3 до 30000 Гц находится в пределах ±0,4 %, затухание на граничных частотах составляет от минус 5 % до минус 20 % для 100 кГц и от минус 5 % до минус 45 % для 0,2 Гц.

7.8 Проверка ФВЧ и ФНЧ

• 7.8.1 Выполняют операции по 7.5.1, 7.5.2.

• 7.8.2 Устанавливают частоту среза ФВЧ 200 Гц. На частоте 200 Гц подают с генератора (2) через переходник (4) на разъём «ВХОД» СКЗ напряжения (1000±5) мВ, которое измеряют с помощью мультиметра (3). С помощью мультиметра (5) измеряют СКЗ выходного напряжения усилителя.

• 7.8.3 Рассчитывают затухание на частоте среза 8p_h %, по формуле



(5)

где и_вых.у - выходное напряжение усилителя на частоте среза, мВ;

и_вых.г - выходное напряжение генератора, мВ.

• 7.8.4 Поддерживая выходное напряжение генератора постоянным, устанавливают частоту генерации в десять раз меньше установленной частоты среза ФВЧ и с помощью мультиметра (5) измеряют СКЗ выходного напряжения усилителя U_eblx.y.Fio, мВ.

• 7.8.5 Проверяют выполнение неравенства

  (6)

Uвых.Г - 100 • и_вых у

• 7.8.6 Повторяют операции по 7.8.2 - 7.8.5 для всех частот среза ФВЧ. На частотах среза ниже 3 Гц измерения выходного напряжения проводят с помощью анализатора А19 или осциллографа TDS 2012.

• 7.8.7 На усилителе устанавливают частоту среза ФВЧ 0,2 Гц, а частоту среза ФНЧ 1 кГц. На частоте 1 кГц подают с генератора (2) через переходник (4) на разъём «ВХОД» СКЗ напряжения (1000±5) мВ, которое измеряют с помощью мультиметра (3). С помощью мультиметра (5) измеряют СКЗ выходного напряжения усилителя.

• 7.8.8 Рассчитывают затухание на частотах среза 8^, %, по формуле (5).

• 7.8.9 Поддерживая выходное напряжение генератора постоянным, устанавливают частоту генерации в десять раз больше установленной частоты среза ФНЧ и с помощью мультиметра (5) измеряют СКЗ выходного напряжения усилителя и_вых.уг1о, мВ.

• 7.8.10 Проверяют выполнение неравенства (6).

• 7.8.11 Повторяют операции по 7.8.7 - 7.8.10 для всех частот среза ФНЧ.

• 7.8.12 Повторяют операции по 7.8.1 - 7.8.11 для всех измерительных каналов.

• 7.8.13 Усилитель считают выдержавшим испытания, если затухание на частотах среза составляет от минус 5 % до минус 20 % и выполняется неравенство (6).

Примечания

1 При проведении периодической поверки допускается проверку ФНЧ и ФВЧ проводить выборочно, при этом количество проверенных фильтров должно быть не менее 5 для ФНЧ и не менее 5 для ФВЧ, равномерно распределенных по всему ряду.

3 Операции по 7.8.4, 7.8.5 и 7.8.9, 7.8.10 выполняют только при проведении первичной поверки.

• 7.9 Проверка уровня СКЗ собственных шумов

• 7.9.1  Собирают схему измерений в соответствии с рисунком 1. В качестве регистратора (5) подсоединяют мультиметр 34401 А. Включают и прогревают измерительные приборы в соответствии с РЭ на них.

• 7.9.2 На усилителе устанавливают:

• - режим преобразования заряда;

• - коэффициент преобразования К_п=100;

• - коэффициент нормирования К_н=1,00;

• - фильтры ФВЧ 3 Гц; ФНЧ 30 кГц.

• 7.9.3 Подсоединяют переходник (4) к разъёму «ВХОД». Подсоединяют к переходнику (4) короткозамкнутую заглушку и измеряют СКЗ напряжения выходного сигнала.

• 7.9.4 Рассчитывают уровень СКЗ собственных шумов в режиме преобразования заряда Q_Mys<, пКл, по формуле

О = 4™^                            (8)

г^шу.и IS '                                                               ^{v 7}

где и_вых.кз - выходное напряжение усилителя, мВ;

К_п- установленный коэффициент преобразования, мВ/пКл.

• 7.9.5 Переводят усилитель в режим преобразования напряжения. Подсоединяют короткозамкнутую заглушку к разъёму «ВХОД» и измеряют СКЗ напряжения выходного сигнала.

• 7.9.6 Рассчитывают уровень СКЗ собственных шумов в режиме преобразования напряжения и_шум, мВ, по формуле

тт _ Цвых.КЗ                                            /О\

ту                                                     \^ /

где и_вых.кз - выходное напряжение усилителя, мВ;

X»,- установленный коэффициент преобразования, мВ/мВ.

• 7.9.7 Усилитель считают выдержавшим испытания, если СКЗ собственных шумов в режиме преобразования заряда не превышает 20-10'³ пКл, а в режиме преобразования напряжения 20 мкВ.

• 8.1 При положительных результатах поверки оформляют свидетельство о поверке усилителя в соответствии с документом «Порядок поверки средств измерений...», утвержденным приказом Минпромторга России от 02 июля 2015 года № 1815.

Результаты поверки усилителя удостоверяются свидетельством о поверке. Знак поверки наносится на свидетельство о поверке, так как условия эксплуатации и материал корпуса не позволяют гарантировать сохранение знака поверки в течении межповерочного интервала при нанесении его непосредственно на усилитель.

• 8.2 Усилитель, не прошедший поверку, к применению не допускают, на него выдают извещение о непригодности по форме, установленной в действующих нормативных документах.

Приложение А (справочное) Перечень документов, на которые даны ссылки в тексте методики поверки

Приложение Б (справочное) Перечень принятых сокращений

АЧХ - амплитудно-частотная характеристика;

ФВЧ - фильтр высокой частоты;

ФНЧ - фильтр низкой частоты;

ПО - программное обеспечение;

ПК - персональный компьютер;

СКЗ - среднее квадратическое значение;

СИ - средство(а) измерений;

ЭД - эксплуатационная документация.
