Методика поверки «ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ ИМПУЛЬСНЫЙ ОМИЧЕСКИЙ SMR 10/770» ( ΜΠ 206.1-130-2019)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

Методика поверки

МП 206.1-130-2019

г. Москва

2019

Настоящая методика поверки распространяется на делитель напряжения импульсный омический SMR 10/770 зав.№ 859111 (далее - делитель), изготовленный VEB Transformatoren - und Rontgenwerk "Hermann Matem", Германия, и устанавливает методы и средства его первичной и периодической поверки.

На поверку представляется делитель, укомплектованный в соответствии с паспортом, и комплект следующей технической и нормативной документации:

• - паспорт;

• - методика поверки.

Интервал между поверками - 2 года.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

• 2.1 Поверка проводится в объеме и в последовательности, указанных в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

• 3.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

• 3.2 Для проведения поверки допускается применение других средств измерений, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности.

• 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

• 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на комплекты, и имеющих стаж работы по данному виду измерений не менее 1 года.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 Поверка делителя должна проводиться в нормальных условиях согласно ГОСТ 22261:

- температура окружающей среды, °C               от 15 до 25;

6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

• 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на приборы и входящие в их комплект компоненты.

• 7.3 До начала поверки все приборы должны быть прогреты.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого делителя следующим требованиям:

• - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность делителя.

При несоответствии по вышеперечисленным позициям делитель бракуется.

• 8.2.1 Опробование проводится во время проверки относительной погрешности коэффициентов масштабного преобразования.

• 8.3.1 Соберите схему, приведенную на рисунке 1.

• 8.3.2 Включите режим работы на напряжении стандартизованных грозовых импульсов.

• 8.3.3 Подайте с ГИН напряжение стандартизованного грозового импульса 10 кВ положительной полярности и произведите измерения. Результаты занесите в таблицу 4.

• 8.3.4 Произведите измерения по п. 8.3.3, подавая последовательно с ГИН напряжение стандартизованного грозового импульса значениями 100 и 250 кВ.

• 8.3.5 Произведите измерения по п.п. 8.3.3 - 8.3.4, подавая последовательно с ГИН напряжение стандартизованного грозового импульса отрицательной полярности.

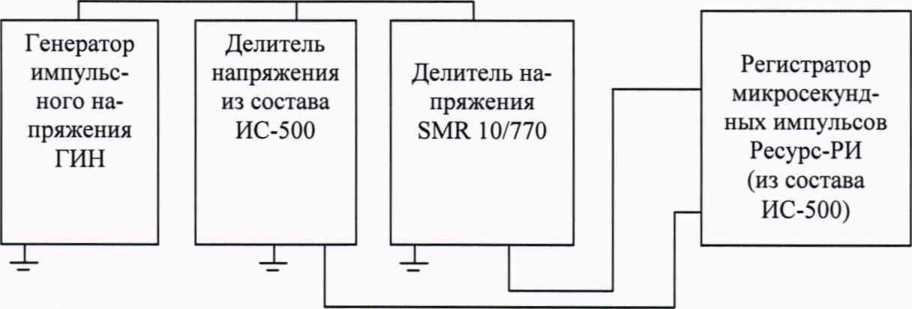

Рисунок 1 - Схема проверки относительной погрешности коэффициентов масштабного преобразования до 250 кВ

Таблица 4 - Результаты определения относительной погрешности коэффициентов масштаб-

где:

U_x - значение напряжения на выходе поверяемого делителя;

U_o- значение напряжения на выходе эталонного делителя;

ЗК - погрешность коэффициентов масштабного преобразования поверяемого делителя, вычисленная по формуле 100 (Ku3t U(/U_x - 1000) / 1000;

Киэт - номинальное значение коэффициента масштабного преобразования эталонного делителя.

• 8.3.6 Результаты измерений считаются удовлетворительными, если полученные значения ЗК не превышают ±1,0 %.

• 8.4.1 Соберите схему, приведенную на рисунке 2.

• 8.4.2 Установите режим работы на напряжении стандартизованных грозовых импульсов.

• 8.4.3 Подайте с ГИН напряжение стандартизованного грозового импульса 250 кВ положительной полярности и произведите измерения. Результаты занесите в таблицу 5.

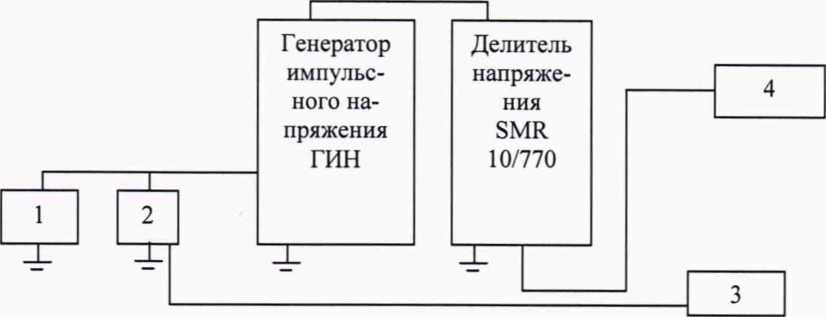

Рисунок 2 - Схема проверки линейности коэффициента масштабного преобразования на напряжении свыше 250 кВ

1 - Заряжающий генератор от ГИН; 2 - Делитель напряжения ДН-100э; 3 - Мультиметр цифровой 34450А; 4 - Регистратор микросекундных импульсов Ресурс-РИ.

• 8.4.4 Произведите измерения по п. 8.4.3, подавая последовательно с ГИН напряжение стандартизованного грозового импульса значениями 350, 500 и 700 кВ.

• 8.4.5 Произведите измерения по п.п. 8.4.3 - 8.4.4 подавая последовательно с ГИН-2500 напряжение грозового коммутационного импульса отрицательной полярности.

Таблица 5 - Результаты проверки линейности коэффициента масштабного преобразования на напряжении свыше 250 кВ

где:

U_xx - значение напряжения на выходе поверяемого делителя;

и_ох - значение напряжения измеренное ДН-100э + 34450А для каждого значения U_xx;

5Ки - линейность коэффициентов масштабного преобразования поверяемого делителя, вычисленная по формуле lOO-O-CUox'U^soWUxx’Uozso)), - номинальное значение коэффициента масштабного преобразования эталонного делителя;

Ux25o - значение напряжения на выходе поверяемого делителя при 250 кВ;

П_О250 - значение напряжения измеренное ДН-100э + 34450А при 250 кВ.

• 8.4.6 Результаты измерений считаются удовлетворительными, если полученные значения 5Ку не превышают ±1,0 %.

• 9.1 При положительных результатах поверки выдается свидетельство о поверке.

• 9.2 При отрицательных результатах поверки свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

7
