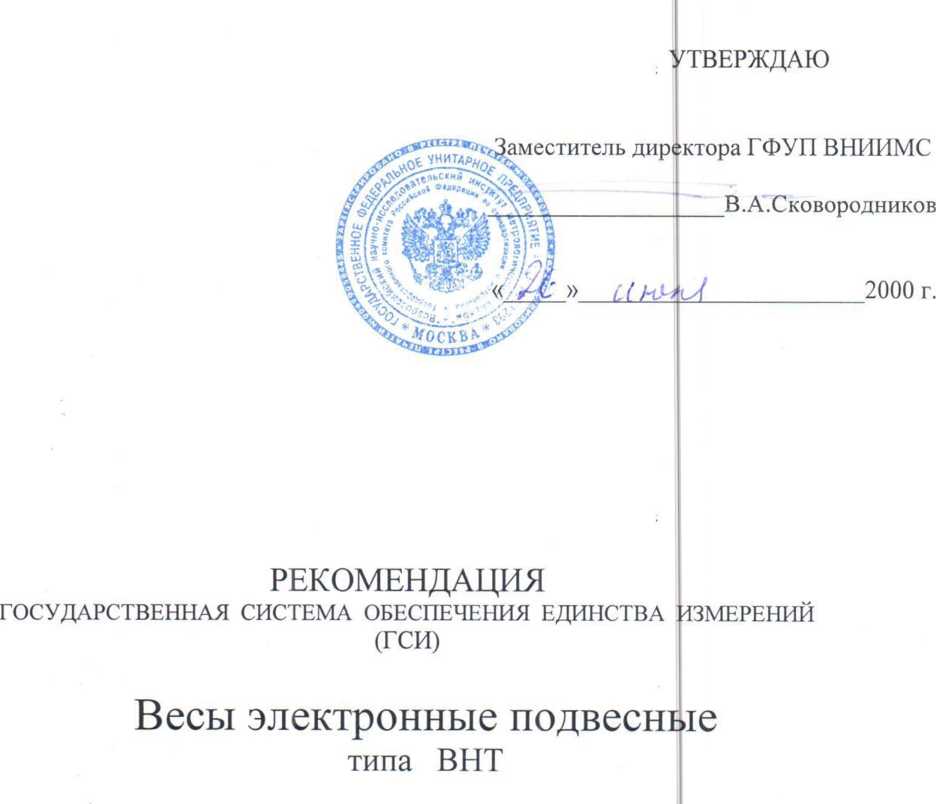

Методика поверки «ГСИ. ВЕСЫ ЭЛЕКТРОННЫЕ ПОДВЕСНЫЕ ТИПА ВНТ» (Код не указан!)

МЕТОДИКА ПОВЕРКИ

Настоящий документ распространяется на весы электронные подвесные (далее -весы) ВНТ-6-1/2; ВНТ-6-2; ВНТ-6-5; ВНТ-15-2/5 ; ВНТ-15-2/5/10; ВНТ-15-5; ВНТ-15-10; ВНТ-30-5/10 ; ВНТ-30-10 ; ВНТ-60-5/10/20 и ВНТ-60-20 , внесенные в Государственный реестр средств измерений под № 19882-00 , и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал - не более года.

• 1. Операции и средства поверки.

При проведении поверки выполняют операции и применяют средства поверки, указанные в таблице!.

Таблица!.

• 2. Требования безопасности и требования к квалификации поверителей.

  х грузов должен быть зесов при завешивании

  • 2.1. Кронштейн (крюк...) для подвески весов при взвешивании на ни: прочным и иметь ограничитель исключающий возможность перемещения груза.

  • 2.2. К проведению поверки допускают лиц, аттестованных в качестве поверителя и изучившие руководство по эксплуатации весов.

• 3.1. Поверку весов проводят в при температуре окружающей среды,

В

• 3.2. Перед проведением поверки весы выдерживают в условиях по выдерживают во включенном состоянии не менее 3 мин.

Источники автономного питания должны быть новыми или вновь заряженными.

• 4.1. Внешний осмотр

При внешнем осмотре проверяют соответствие внешнего вида весов эксплуатационной документации, комплектность, качество лакокрасочных, металлических,

покрытий. На весах должны быть указаны : наименование или товарный знак предприятия-изготовителя, обозначение весов, заводской номер, класс их точности по ГОСТ 29329, наибольший и наименьший пределы взвешивания (НПВ и НмПВ), знак Гос год выпуска, дискретность отсчета массы, значения цены поверочного , отсчета цены и стоимости взвешиваемого товара. Проверяют отсутствие весов, целостность внешнего источника автономного питания..

• 4.2. Опробование

  • 4.2.1. При опробовании весы подвешивают на прочный кронштейн (крюк...).

Включают весы нажатием кнопки “ВКЛ”. При этом весы должны пройти режим тестирования. По окончании процесса тестирования на табло выводятся нулевые показания, весы переводят в режим взвешивания-«Б» (или «В»).

Если при неправильном выполнении предыдущих действий, появились не нулевые показания , то выполните все операции по их установке согласно п. 1.1.5.6. руководства по эксплуатации.

• 4.2.2. Дискретность проверяют при нагружении весов гирями массой, равной НмПВ и НмПВ+е, где "е" - цена поверочного деления.

  нуля. Для чего весы

  После выполнения тестирования и перехода весов в режим взвешивания показания на табло должны быть раны нулю. При снятии нагрузки нулевые показания весов ь Эту операцию с грузами нарастающим итогом повторяется три раза.

  е должны изменяться.

  4.2.4. Проверяют работу сигнализации при массе груза меньше Н1|1ПВ . При этом весы появиться мигающая

  нагружают массой менее НмПВ. На табло индикации массы должна сигнальная информация в виде числовых значений.

  4.2.5. Проверяют работу устройства компенсации массы тары. При компенсации массы , .должна происходить массы тары- нулевые

  тары большей по величине, чем указано в руководстве по эксплуатации, блокировка системы : тара не компенсируется., на табло индикации ] показатели (не отражается ее величина).

  4.2.6. Проверяют работу сигнализации при перегрузке весов. При массой не менее НПВ+10е.

  этом весы нагружают

Табл.2.

Дискретность индикации массы должна соответствовать значения^, указанным на весах или в документации.

4.2.3. Проверка работы устройства автоматической установки выключают, затем нагружают гирями массой, равной 0,25е и включают.

Табл.З.

Табл.4.

На табло "Масса" должна появиться мигающая надпись "ППП...П".

• 4.2.7. Для модификаций весов с устройством вычисления стоимости взвешиваемого товара (в обозначении модификации весов имеется буква «С») проверяют его работу. Для этого набрать на клавиатуре и ввести в блок памяти следующие значения цены товара, руб.: 111,11; 222,22; 333,33; 444.44; 555,55; 666,66; 777,77 при этом показания цены, высвечивающиеся на табло, должны соответствовать набранным значениям на клавиатуре. При переполнении стоимости на табло стоимости должна появиться мерцающая надпись "ЕЕЕЕ".

• 4.3. Определение погрешности ненагруженных весов производится при работе устройств автоматической установки нуля и автоматического слежения за нулем.

  ':тройства установки на

За погрешность ненагруженных весов принимается погрешность у нуль. При определении погрешности устройства установки на нуль проверяется соответствие весов требованиям п.2.3.3. ГОСТ 29329.

При определении погрешности установки на нуль проверяется диапазон автоматической установки нуля и диапазон автоматического слежения за нулем.

• 4.3.1. Определение диапазона автоматической установки нуля . Весы выключаются и нагружаются эталонными гирями, массой равной Если после автоматического тестирования на табло индикации весов появится нулевые показания, то весы выключаются , а нагрузка увеличивается еще на значение р включаются . Если на табло появляются нулевые показания, то нагружен:: нарастающим итогом, и весы опять включаются. Если при очередном нагружении и включении весов на их табло после автоматического тестирования появляются показания отличные от нуля, то перечисленные выше операции повторяются, но при этом нагрузка на значение, равное 1 е, до тех пор, пока на табло не появятся показания, равные нулю. За диапазон автоматической установки нуля принимается последнее максимальное з котором на табло после включения весов появляются нулевые показания.

  5е, затем включаются.

  авное 5е. Весы снова ие весов продолжается

  весах уменьшается на

  (цачение нагрузки, при

• 4.3.2. Определение диапазона автоматического слежения за нулем .

Весы нагружаются эталонными гирями, масса которых соответствует значению диапазона автоматической установки нуля, и включаются. Затем весы опять нагэужаются эталонными гирями массой, равной 0.25е, при этом нулевые показания на табло весов не

Нагружение весов нарастающим итогом эталонными гирями массой, продолжается до тех пор, пока показания на табло не станут отличными от нуля. За диапазон автоматического слежения за нулем принимается последнее максимальное значение нагрузки, при котором на табло появляются нулевые показания.

• 4.3.3. Определение погрешности автоматической установки нуля.

  значению диапазона

Весы нагружают эталонными гирями, масса которых соответствует автоматической установки нуля, и включают. При необходимости показафя весов приводятся к нулю нажатием клавиши «Тара».

Затем весы нагружают эталонными гирями, масса которых соответствует значению диапазона автоматического слежения за нулем. Эта последняя операция позволяет вывести весы из режима автоматического слежения за нулем. В процессе испытаний допускается отключение устройства автоматического слежения за нулем. В этом случае весы не нагружаются нагрузкой, соответствующей значению диапазона автоматического слежения за нулем. При этом показания весов могут быть отличные от нуля, но не более чем на

Весы последовательно нагружают гирями массой равной 0,1е, до изменения индикации на одно значение дискретности отсчета.

Абсолютное значение погрешности весов вычисляется по формуле:

A =Mi+0,5e-M-m, где      М] - первоначальный результат индикации на табло весов;

е -цена поверочного деления;

m -масса эталонных гирь кратная 0,1е, дополнительно установленных на платформу весов для изменения показаний весов на одно значение дискретности отсчета;

М -масса первоначально установленных эталонных гирь; соответствующих показаниям весов, равным первоначальным (Mi).

• 4.4. Определение порога чувствительности

Определение порога чувствительности проводят не менее, чем для трех значений нагрузок включая наименьший и наибольший пределы взвешивания и одной из проверяемых нагрузок. При определении пороговой чувствительности весы нагружают выбранной масс»

дополнительно гири массой, равной значению цены повероччого деления, последовательно снимают с весов гири массой по 0,1е до тех пор. пока уменьшатся на одно значение дискретности отсчета. После чего одна из дополнительных гирь массой, равной 0,1е снимают и дополнительно на платформу накладывают гири массой, равной 1,4е. При этом показания на табло должны увеличиться на одно значение дискретности см табл.5. '

Табл.5.

• 4.5. Определение погрешности нагруженных весов Определение погрешности весов проводят при нагружении и разгружении эталонными гирями массой :

-ВНТ-6-1/2,равной 0,02; 0,2; 0,5; 1,0; 1,5; 1.990; 2,02; 3; 4 и 6 кг. -ВНТ-6-2.равной 0,040;0,5; 1,0; 1,5; 2,0;3,0; 3,5; 4,0; 5,0 и 6.0 кг.

-ВНТ-6-5 .равной 0.040: 0.5; 1,0; 1,5; 2,0; 2.5; 3; 4 ; 5 и 6 кг. -ВНТ-15-2/5, равной 0.04; 0,5; 1,0; 4,0; 5,90; 6,05; 10,0; 12.0; 14 и 15 кг.

-ВНТ-15-2/5/10. равной 0.04; 1,0; 1,980: 4,0; 5.90; 6.05; 10,0: 12.0; 14 и 15 кг. -ВНТ-15-5.равной 0,10; 1.0; 1,50; 2,5; 4,0; 5,ОДО; 10,0;12,50 и 15 кг.

-ВНТ-15-10.равной 0,20; 1,0; 1,50; 2,5;4,0; 5.0; 6.0; 10,0; 12,50 и 15 кг. -ВНТ-30-5/10.равной 0.10; 2,5; 5,0; 10,0; 12.0; 14,90; 15,1; 20; 25 и 30 кг.

-ВНТ-30-10.равной 0.20; 2.0; 2,5; 5,0; 8.0; 10,0; 12,0; 15,0; 20.0 и 30 кг. -ВНТ-60-5/10/20.равной 0,1; 2,5; 10: 14.90: 15.20; 20; 29.80; 30.20; 40 и 60кг -ВНТ-60-20. равной 0.40: 4,0; 5,0; 10,0; 16.0: 20.0 ;30,0; 40,0; 50.0 и 60.0 кт.

весов в зависимости от местного значения ускорения свободного независимо от цены поверочного деления не должна превышать значений фблицы 6 .

При периодической поверке погрешность независимо от цены поверочного деления не должна превышать значений таблицы 7.

• 4.6. Определение погрешности весов с компенсацией массы тары.

Весы с HUB равным 6 кг нагружают гирями массой 1 кг и клавишей "Тара" сбрасывают показания весов на нуль. Затем поочередно дополнительно нагружают гирями массой, равной НмПВ; 1; 2; 3; 5 и 6 кг, соответствующей значению массы нетто.

Пределы допускаемой погрешности взвешивания при этом должна соответствовать значениям, указанным в табл.6 или 7.

табл.6.

Табл.7.

периодической г оверке. г

:лы

Весы с HI IB равным 15 кг нагружают гирями массой 2 кг и клавишей "Тара" сбрасывают показания весов на нуль. Затем поочередно дополнительно нагружают гирями массой, равной НмПВ; 1; 5; 10 и 15,0 кг, соответствующей значению массы нетто.

Пределы допускаемой погрешности взвешивания при этом должна соответствовать

Весы с НПВ равным 30 кг нагружают гирями массой 3,0 кг и клавй: показания весов на нуль.

Затем поочередно дополнительно нагружают гирями массой, равной НмПВ; 5; 10; 20 и 30 кг, соответствующей значению массы нетто.

Пределы допускаемой погрешности взвешивания при этом должна соответствовать значениям, указанным в табл.6 или 7.

Весы с НПВ равным 60 кг нагружают гирями массой 6,0 кг и клавг: показания весов на нуль. Затем поочередно дополнительно нагружают ] НмПВ; 10; 20; 40 и 60 кг. соответствующей значению массы нетто.

Пределы допускаемой погрешности взвешивания при этом должна соответствовать значениям, указанным в табл.6 или 7.

• 4.7. .Определение правильности суммирования масс последовательно взвешиваемых грузов (п. 1.2.7.Производить гирями массой :

• - 5 кг -для весов с НмПВ= 6 кг;

• - 15 кг -для весов с НмПВ=15 кг;

• - 20 кг -для весов с НмПВ=30 кг и 60 кг.

  Весы нагружают гирями выбранной массы . После определения и фиксации первой массы груза * взвешиваемой массы,

  нажать кнопку “П+”. На табло появится символ “F’ ^с показанием означающий , что суммирование массы зафиксировано. После этого груз снять, на табло появится символ с нулями, значит весы готовы к взвешиванию и суммированию следующей массы груза. Затем операцию по суммированию от * до * поочередно повтори' производимых взвешиваний не должна превышать 99,99 кг.

  Пределы допускаемой погрешности взвешивания при этом д< значениям, указанным в табл.6 или 7.

  (Л 99

  44’

  ’99

  ть . Общая сумма масс

  олжна соответствовать

4.8. Определение времени автоматического отключения питания весов гирей массой 1 кг и включить секундомер в момент успокоения табло. Испытания повторить три раза.

Весы считаются выдержавшим испытания, если среднее время трех измере:

Проверка правильности вычисления стоимости произвольного числа покупок для весов с числом разрядов табло "Суммы" равным 6 проводят следующим образом: устанавливают значение цены равное 123.45 руб., нагружают весы гирей массой 1 кг и девять раз нажимают кнопку "П+". На табло "Суммы" должны быть показания равные 1111,05руб.

Для весов числом разрядов табло "Цены" равным 6 и табло "Суммы" равным 7 выполняют ту же процедуру, но только со значением цены равным 1234.56 руб. На табло "Стоимость" должны быть показания равные 11111.04 руб.

Проверка правильности вычисления стоимости произвольного числа покупок штучного кнопки "Шт" и задания быть показания равные

ПРИМЕЧАНИЕ:

Все проверки выполняют дважды: сначала в режиме взвешивания «5». затем в режиме «В».

5. Оформление результатов поверки

• 5.1. Положительные результаты поверки оформляют свидетельством о поверке в соответствии с ПР 50.2.006, нанесением оттиска поверительного клейма в соответствии с

ПР 50.2.007 на пломбу весов и записью в руководстве по эксплуатации (Приложение 3), заверенной подписью поверителя. Оттиск поверительного клейма наносится на пломбу < руководства по эксплуатации. Весы пломбируются пластичными материалам] корпуса.

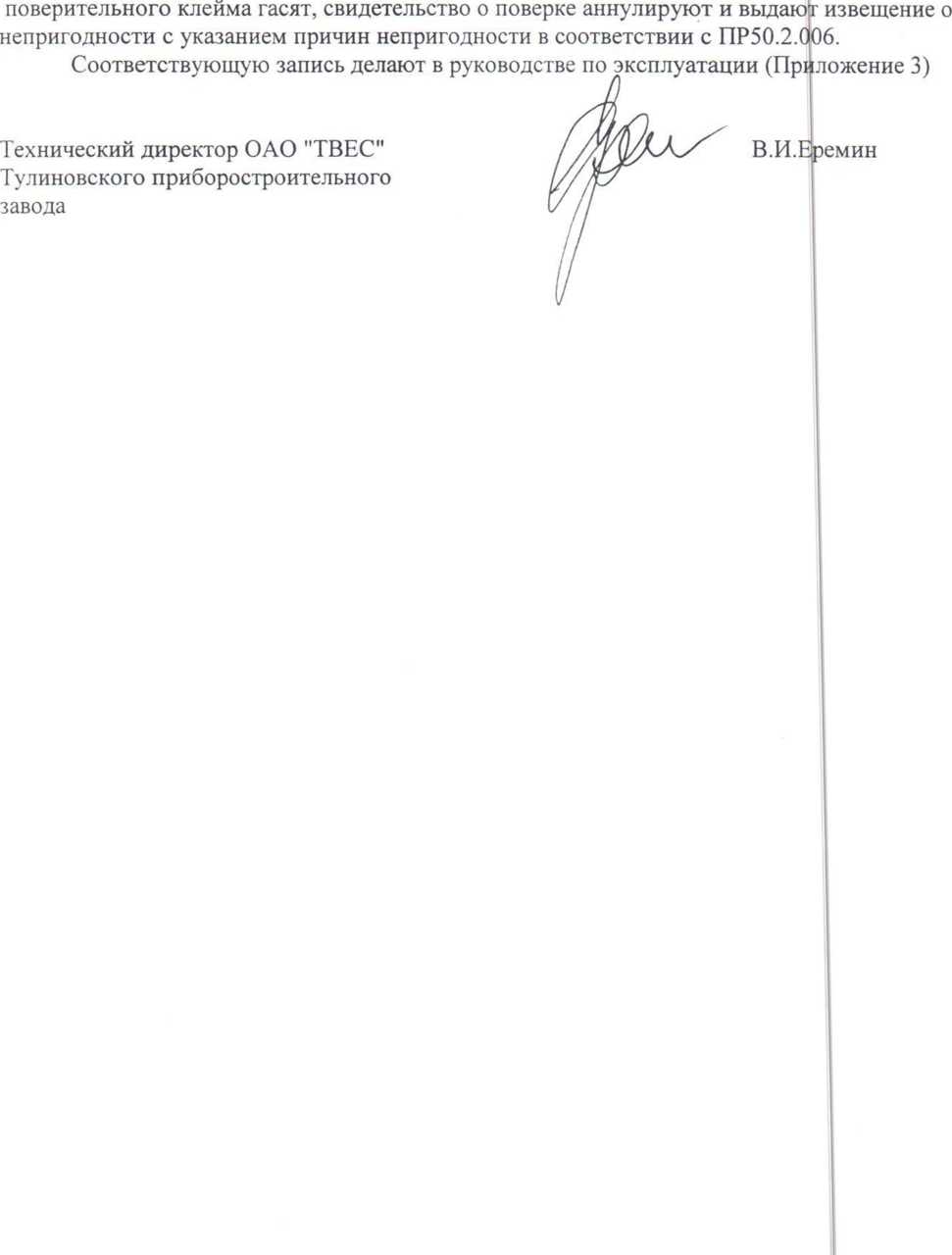

• 5.2. При отрицательных результатах поверки весы эксплуатации не допускают, оттиски
