Методика поверки «ГСИ.ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ СЕРИИ Е» (0ПЧ.140.338 МП)

Федеральное государственное унитарное предприятие

«ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

СЕРИИ Е

Методика поверки

0ПЧ.140.338 МП

с изменением № 1 г. Москва

2020

Содержание

Введение

• 1 Операция поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требование безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Проверка электрической прочности изоляции

  • 7.3 Проверка сопротивления изоляции

  • 7.4 Опробование

  • 7.5 Подтверждение соответствия программного обеспечения.......

  • 7.6 Определение метрологических характеристик (определение

основной погрешности, поверка)

• 8 Оформление результатов поверки

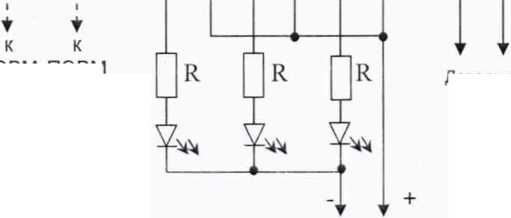

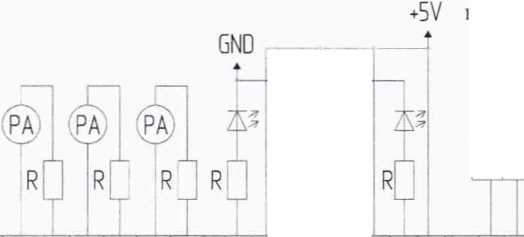

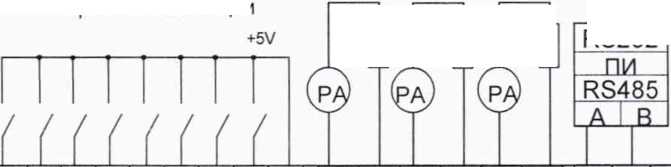

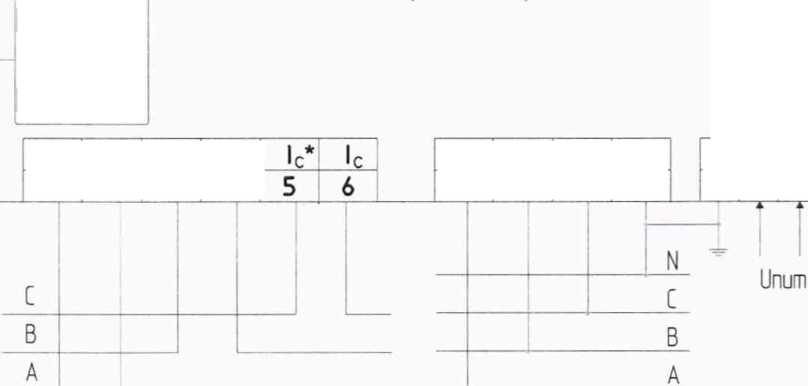

Приложение А (обязательное) Схема подключения преобразователей

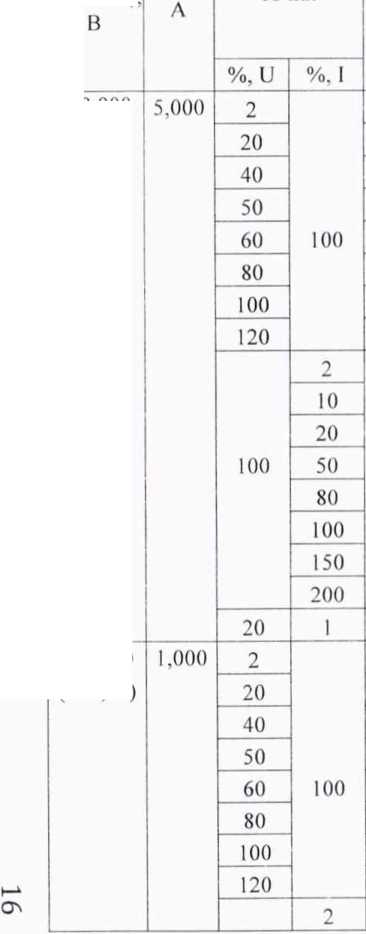

Приложение Б (обязательное) Значение входных сигналов, допускаемые показания

в контрольных точках при измерении и преобразовании входных сигналов

ВВЕДЕНИЕ

Данный документ предназначен для ознакомления с методикой и проведением поверки преобразователей измерительных серии Е (далее - преобразователи, приборы) с целью подтверждения соответствия установленным требованиям основной приведенной и абсолютной погрешностей.

Преобразователи предназначены для преобразования электрических параметров в однеофазных. трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока в цифровой код для передачи по интерфейсам RS485, Ethernet и в унифицированный выходной аналоговый сигнал постоянного тока.

(Измененная редакция, нзм. № 1).

Преобразователи могут применяться для контроля электрических параметров на объектах энергетики, для комплексной автоматизации объектов электроэнергетики, АСУ ТП энергоемких объектов различных отраслей промышленности.

(Измененная редакция, нзм. № 1).

Преобразователи обеспечивают измерение (преобразование) и передачу по интерфейсам последовательной связи (в зависимости от исполнения):

• -  параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения; активной, реактивной и полной мощностей;

• - параметров режима электрической сети на основе токов и напряжений основной гармоники: действующие значения переменного тока, напряжения, активной, реактивной и полной мощностей;

• - коэффициентов мощности costp (полного и фазных);

• - частоты сети, отклонения частоты;

• - глубины и длительности провала напряжения:

• - длительности прерывания напряжения и временного перенапряжения.

Преобразователи являются многофункциональными, взаимозаменяемыми, восстанавливаемыми, ремонтируемыми изделиями.

Поверка преобразователей производится в соответствии с Приказом № 1815 от 02.07.2015 г.

Интервал между поверками составляет:

• - для преобразователей без ЖК-дисплея - 11 лет;

• - для преобразователей с ЖК-дисплеем - 8 лет.

• 1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1:

Таблица 1 - Операции поверки

(Измененная редакция, нзм. № 1).

• 2 СРЕДСТВА ПОВЕРКИ

  • 2.1  При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

(Измененная редакция, нзм. № I).

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

Поверку должен выполнять поверитель, освоивший работу с поверяемым изделием и образцовыми средствами измерений.

Персонал для поверки должен быть аттестован в соответствии с требованиями приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

Перед начатом работы поверитель должен изучить руководство по эксплуатации поверяемого преобразователя, настоящую методику поверки преобразователя, инструкции по эксплуатации оборудования, используемого при поверке, правила техники безопасности и строго их соблюдать.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 По безопасности преобразователи должны соответствовать ГОСТ 22261-94. ГОСТ 12.2.091-2012. ГОСТ 12.2.007.0-75.

По степени защиты от поражения электрическим током преобразователи должны соответствовать классу защиты 01 по ГОСТ 12.2.007.0-75.

• 4.2 По пожарной безопасности преобразователи соответствуют требованиям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими решениями, применением соответствующих материалов и конструкцией и проверке не подлежат.

• 4.3 К работам по обслуживанию и эксплуатации преобразователей допускаются специально подготовленные работники, прошедшие проверку знаний в объеме, обязательном для данной работы, и имеющие группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок (напряжением до 1000 В) и изучившие руководство по эксплуатации. (Измененная редакция, изм. № 1).

• 4.4 При работе с преобразователями необходимо пользоваться только исправным инструментом и оборудованием.

• 4.5 Запрещается:

• - эксплуатировать преобразователи в режимах, отличающихся от указанных в эксплуатационной документации:

• - эксплуатировать преобразователи при обрывах проводов внешних соединений: производить внешние соединения, не отключив все напряжения, подаваемые на

преобразователь.

• 4.6 В случае возникновения аварийных условий и режимов работы преобразователь необходимо немедленно отключить.

• 5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 Поверку следует проводить при норматьных условиях:

• - температура окружающего воздуха (20±10) °C (Измененная редакция, изм. № 1);

• - относительная влажность воздуха от 30 % до 80 % при 25 °C:

• - атмосферное давление от 80 до 106.7 кПа (от 630 до 795 мм рт.ст.):

• - форма кривой напряжения источника питания синусоидальная. с коэффициентом искажения не более 5 %

• 5.2 До проведения поверки преобразователь необходимо выдержать в нормальных условиях применения не менее 4 часов.

• 5.3 Электропитание поверяемого преобразователя при выполнении операций опробования (проверки работоспособности преобразователя), подтверждения соответствия программного обеспечения преобразователя и определения метрологических характеристик преобразователя должно обеспечиваться от внешнего источника однофазного переменного тока номинальной частотой 50 Гц. либо от внешнего источника постоянного тока. При этом в ходе выполнения вышеуказанных операций должны соблюдаться параметры напряжения питания преобразователя:

• 1) универсальное питание:

а) при питании от источника однофазного переменного тока:

• - частота напряжения источника питания - от 45 до 55 Гц;

• - величина напряжения питания (действующее значение) - от 85 до 305 В:

• - коэффициент искажения синусоидальности кривой напряжения - не более 5 % (Измененная редакция, изм. № 1).

б) при питании прибора от источника постоянного тока:

• - величина напряжения питания постоянного тока - от 110 до 430 В;

• - величина (размах) пульсаций напряжения питания - не более 100 мВ. (Измененная редакция, изм. № 1)

• 2) при питании прибора от источника постоянного тока:

• - величина напряжения питания постоянного тока - от 18 до 36 В.

• 5.4 Мощность, потребляемая преобразователями от питания при номинальных значениях входных сигналов, составляет не более 7 В А.

• 5.5  Полная мощность, потребляемая каждой последовательной цепью при номинальном значении силы тока и номинальном значении частоты, должна быть не более 0,1 В А.

• 5.6 Полная мощность, потребляемая каждой параллельной цепью при номинальном значении напряжения и номинальном значении частоты, должна быть не более 0,05 В А

• 5.7 Электрическая изоляция различных цепей преобразователей между собой и по отношению к корпусу должна выдерживать при нормальных условиях в течение 1 мин действие испытательного напряжения переменного тока практически синусоидальной формы частотой от 45 до 65 Гц с действующим значением в соответствии с таблицей 2.

Таблица 2

• 5.8 Электрическое сопротивление изоляции между цепями, указанными в 5.7, в нормальных условиях должно быть не менее 40 МОм.

• 6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой преобразователей необходимо выполнить следующие подготовительные работы:

• - провести проверку документации, подтверждающей электрическую безопасноеть;

• -  провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с требованиями 1 ОС Г 12.2.007.0-75 и ГОСТ 12.1.004-91.

• - провести проверку средств измерения, используемых при поверке, средства измерения должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1  Внешний осмотр

При внешнем осмотре проверяют:

• - соответствие преобразователей требованиям эксплуатационной документации;

• - соответствие комплектности, указанной в паспорте;

• - отсутствие механических повреждений корпуса и наружных частей, влияющих на работу преобразователей;

• - четкость маркировки.

• 7.2  Проверка электрической прочности изоляции

Электрическую прочность изоляции испытывают по методике ГОСТ 22261-94 на пробойной установке мощностью не менее 0,25 кВ А на стороне высокого напряжения при отсутствии внешних соединений.

Испытательное напряжение повышать плавно, начиная с нуля или со значения, не превышающего номинальное рабочее напряжение цепи, до испытательного со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 В/с.

Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин. затем напряжение плавно снижают с такой же скоростью до нуля или до значения, не превышающего номинальное значение.

При проверке электрической прочности изоляции между цепями и корпусом испытательное напряжение с действующим значением, указанным в 5.7, частотой 50 Гц прикладывают между соединенными вместе контактами каждой из цепей (или группы цепей) и металлическим кожухом (фольгой), который покрывает всю поверхность корпуса, за исключением контактов.

Преобразователи, испытательное напряжение которых превышает 2 кВ. подвергают испытаниям электрической прочности полным напряжением не более двух раз. Последующие йены гания проводят напряжением, составляющим 80 % полного испытательного напряжения.

При проверке электрической прочности изоляции между цепями испытательное напряжение с действующим значением, указанным в 5.7, частотой 50 Гц прикладывают между соединенными вместе контактами каждой из цепей (или группы цепей).

Преобразователи считают прошедшими проверку, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не являются признаками неудовлетворительных результатов проверки.

• 7.3  11роверка сопротивления изоляции

Электрическое сопротивление изоляции цепей проверяют по методике ГОСТ 22261-94 мегаомметром с номинальным напряжением 500 В с погрешностью не более 30 % при отсутствии внешних соединений.

Электрическое сопротивление изоляции измерять между всеми соединенными вместе контактами испытываемых цепей, указанных в 5.7. Отсчет показаний проводить по истечении одной минуты после приложения напряжения, при которОхМ проверяют сопротивление изоляции.

Преобразователи считают выдержавшими испытание, если измеренные значения электрического сопротивления изоляции равны или превышают установленные значения и составляют не менее 40 МОм.

• 7.4  Опробование

Опробование включает в себя проверку работоспособности преобразователя.

Преобразователь подключить в соответствии со схемой, приведенной в приложении А.

В качестве источника входного сигнала рекомендуется использовать калибратор переменного тока «Ресурс-К2М».

Примечание - В качестве источника входного сигнала допускается использовать блок генератора-синтезатора «Энергоформа 3.1», в качестве эталонного средства измерения - прибор электроизмерительный эталонный многофункциональный «Энергомонитор 3.1К-02 10» из состава установки УППУ-МЭ 3.1К.

На преобразователь подать питание, должны засветиться единичные светодиодные индикаторы и ЖК-дисплей (при наличии данного исполнения). Дождаться завершения выполнения всех стартовых тестов преобразователей.

На преобразователь подать входные сигналы (ток и напряжение) в диапазоне от 0 до 100 % от верхнего значения диапазона измерения и проконтролировать измеренные значения по показаниям, переданными по интерфейсу и/или показания ЖК-дисплея (при наличии данного исполнения). Показания должны соответствовать значениям входных сигналов.

Через программу-конфигуратор, запущенную на подключенной к прибору рабочей станции (ПЭВМ) во вкладке «LAN» установить текущую дату и время в поверяемом преобразователе, если это не было сделано ранее, либо проконтролировать текущее значение даты и времени в преобразователе, затем выполнить проверку сохранности установленной даты и непрерывности работы внутренних часов при отключении электропитания преобразователя на время (30±2) мин.

• 7.5  Подтверждение соответствия программного обеспечения

Номер версии программного обеспечения (ПО) преобразователя определяется при считывании в программе-конфигураторе (с внешней рабочей станции (ПЭВМ), подключенной к прибору).

Для этого необходимо:

а) подключить преобразователь к компьютеру по интерфейсу R.S485. запустить п рограмм у- koi 1 фи куратор:

б) в правом верхнем углу во вкладке «СОМ. адрес» проверить соответствие параметрам, установленным на преобразователе: скорость, контроль (паритет), количество стоп-бит. в окне «Адрес» установить адрес преобразователя при наличии нескольких преобразователей в одной линии.

в) в cipoKe состояния или во вкладке «Монитор» проверить версию программного обеспечения преобразователя (только для чтения).

При успешном соединении с преобразователем автоматически определится номер версии программного обеспечения.

• 7.6  Определение   метрологических   характеристик   (определение   основной

погрешности, поверка)

• 7.6.1 Определение метрологических характеристик (определение основной погрешности) прибора следует осуществлять по схеме, приведенной в приложении А. по истечении времени установления рабочего режима после включения, методом прямых или косвенных измерений не менее чем при пяти значениях входного сигнала, достаточно равномерно распределенных в диапазоне измерения (преобразования), в том числе при значениях входного сигнала, соответствующих нижнему и верхнему значениям выходного сигнала.

Основную погрешность определять в условиях, указанных в 5.1.

За основную приведенную погрешность принимают отношение разности между измеренным и задаваемым значениями выходного сигнала к нормирующему значению выходного сигнала.

За выходной сигнал принимают показания преобразователя (при наличии ЖК-дисплея) и/или значения парамегров, передаваемые по интерфейсу. Задаваемое значение выходного сигнала принимают равным показаниям эталонного преобразователя.

Проверку проводить следующим образом:

• 1) на преобразователь подать питание:

• 2) выдержать преобразователь в течение времени установления рабочего режима (30 мин);

• 3) подавать входные сигналы, соответствующие контрольным точкам, считывать показания ЖК-дисплея (при наличии данного исполнения) и/или значения параметров, передаваемые по интерфейсу. Частота входных сигналов (50±1) Гц.

Рекомендуемые контрольные точки, значения входного сигнала и допускаемые значения в контрольных точках для проверки основой погрешности приведены в таблицах Б.1. Б.2 приложения Б.

Для преобразователей, диапазон показаний которых настроен с учетом коэффициентов трансформации по току и напряжению, соответствующих заказу, проверку основной приведенной погрешности при измерении активной, реактивной мощности переменного тока вести с учетом 7.6.4.

• 7.6.2 11ределы допускаемой основной погрешности

7.6.2.1 Пределы допускаемой основной приведенной погрешности у_х и абсолютной погрешности ДХ преобразователей по измеряемому или вычисляемому параметру X не превышают значений, указанных в таблице 3.

Таблица 3

• 7.6.2.2 Пределы допускаемой основной приведенной погрешности в нормальных условиях применения при измерении (преобразовании) выходных аналоговых сигналов равны ±0,5 %.

Предел допускаемой основной погрешности выражен в виде приведенной погрешности.

Нормирующие значения выходного аналогового сигнала и показаний приведены в таблице 4.

Погрешность преобразователя нормируется без учета погрешностей трансформаторов напряжения и тока.

Таблица 4

• 7.6.2.3 Пределы допускаемой основной погрешности измерений (преобразований) показателей КЭ соответствуют значениям, приведенным в таблице 5.

Таблица 5

• 7.6.3  Определение основной приведенной погрешности при измерении напряжения, силы, активной, реактивной и полной мощности переменного тока для преобразователей с непосредственным подключением проводить методом прямых измерений в контрольных точках таблиц Б.1. Б.2 приложения Б.

За выходной сигнал принимать значения измеряемых параметров, передаваемые по интерфейсу и/или показания ЖК-дисплея (при наличии данного исполнения).

Расчет основной приведенной погрешности вести по формуле:

/ = ——^100, (1)

(Измененная редакция, изм. № I)

где М- - нормирующее значение равное номинальному значению измеряемого параметра:

N - значение измеряемого параметра (значение, полученное по интерфейсу), соответствующее проверяемой (контрольной) точке:

Д'д -значение проверяемой отметки но показаниям эталонного средства измерения.

Преобразователь считают выдержавшим испытание, если его основная приведенная погрешность, рассчитанная по формуле (1) не превышает установленных пределов допускаемой основной погрешности.

• 7.6.4 Определение основной приведенной погрешности при измерении активной, реактивной мощности переменного тока для приборов, предназначенных для подключения через трансформаторы тока и (или) напряжения, проводить методом прямых измерений в контрольных точках таблиц Б.1, Б.2 приложения Б.

За выходной сигнал принимать показания ЖК-дисплея (при наличии данного исполнения) и значения измеряемых параметров, передаваемые по интерфейсу. Задаваемое и нормирующее значения выходного сигнала принимать равным значениям, рассчитанным с учетом коэффициентов трансформации.

Расчет основной приведенной погрешности вести по формуле:

N-N

у = ----— 100,                   (1.1)

A L

(Измененная редакция, изм. № 1)

где N - значение параметра преобразователя, переданное по интерфейсу,

Л\. и Nk — соответственно значение проверяемой отметки и нормирующее значение, рассчитанные по формулам:

а) для фазных и междуфазных напряжений:

и_х = ^гн Б обр                                 (2),

~ ^тн‘ Uном                                  (3),

где U_x - расчетное значение напряжения для проверяемой точки;

Uk - расчетное значение нормирующего значения; и_Обр - значение напряжения по показаниям эталонного средства измерений; U_H0M - номинальное значение напряжения;

к_тн - коэффициент трансформации по напряжению.

б) для фазных токов:

Ах Ктт' 'обр

1к ~ Л-тг' 1ном

где 1_Х - расчетное значение тока для проверяемой точки;

к - расчетное значение нормирующего значения;

1₀бр - значение тока по показаниям эталонного средства измерений; 1ном - номинальное значение тока;;

Ктг - коэффициент трансформации по току.

(Измененная редакция, изм. Л? 1);

в) для фазных и суммарных мощностей: Рх ~ ^тт‘ К\ц'Робр Рк = Х‘тт‘ К_т'РНОМ

где Р_х - расчетное значение мощности для проверяемой точки:

Рк - расчетное значение нормирующего значения;

Робр - значение мощности по показаниям эталонного средства измерений;

Рном - номинальное значение мощности;

к_гг - коэффициент трансформации по току;

к_тн - коэффициент грансформации по напряжению.

(Измененная редакция, изм. Ла 1);

• 7.6.5 Определение основной приведенной погрешности при измерении коэффициента мощности проводить методом прямых измерений в контрольных точках таблицы Б.З приложения Б.

За выходной сигнал принимать значения измеряемого параметра, передаваемые по интерфейсу и или значение параметра на ЖК-дисплее (при наличии данного исполнения).

Расчет основной приведенной погрешности вести по формуле;

N - N

/ =------^-100 (8),

(Измененная редакция, изм. Ла 1);

где - нормирующее значение равное номинальному значению измеряемого параметра;

Л - значение измеряемого параметра (значение, полученное по интерфейсу), соответствующее проверяемой (контрольной) точке;

- значение проверяемой отметки по показаниям эталонного средства измерения.

• 7.6.6 Определение абсолютной погрешности измерения проводить методом прямых измерений в контрольных точках таблицы Б.4 приложения Б.

За выходной сигнал принимать показания ЖК-дисплея (при наличии данного исполнения) и значения измеряемого параметра, передаваемые по интерфейсу.

Расчет абсолютной погрешности вести по формуле:

Л=Л^х                 (9),

(Измененная редакция, изм. № 1);

где N - значение измеряемого параметра (значение, полученное по интерфейсу), соответствующее проверяемой (контрольной) точке;

М:-значение проверяемой отметки по показаниям эталонного прибора.

• 7.6.7 Преобразователь считается прошедшим поверку и годным к эксплуатации, если измеренные преобразователем значения находятся в допускаемых пределах, указанных в соответствующей таблице приложения Б (для соответствующего варианта исполнения преобразователя), и его погрешности, рассчитанные по формулам (1)-(9) для соответствующих контрольных точек, не превышают допустимых установленных значений.

(Измененная редакция, изм. № 1).

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Оформление результатов поверки производить в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке, а также на боковую поверхность корпуса преобразователя.

При отрицательных результатах поверки преобразователь не допускается к дальнейшему применению, знак предыдущей поверки гасится и выдается извещение о непригодности.

(Измененная редакция, изм. № 1)

Ведущий инженер отдела 206.1

ФГУП «ВНИИМС»

Начальник отдела 206.1

ФГУП «ВНИИМС»

Приложение А

(обязательное)

Схемы подключения преобразователей

к ПЭВМ

♦

Цепи сигнализации

Дополнительный интерфейс

11

к ПЭВМ

4

(Е900ЭЛ)

ПЭВМ

Примечания

• 1 Напряжение питания Спит зависит от исполнения преобразователя.

• 2 Наличие и количество аналоговых выходов (контакты И - 16) зависит от исполнения преобразователя.

• 3 Наличие дискретных входов (контакты 26 - 34) зависит от исполнения преобразователя.

• 4 Наличие и количество дискретных выходов (контакты 35 - 40, 44 - 45) зависит от исполнения преобразователя.

• 5 Натичие дополнительного интерфейса RS485 (контакты 41 - 43) зависит от исполнения преобразователя.

• 6 Пунктиром показано подключение преобразователей, имеющих один или два интерфейса Ethernet

• 7 В схеме подключении преобразователя к трехфазной трехпроводной сети отсутствуют контакты 3.4, 10

Рисунок А.1 - Схема подключения преобразователей Е849ЭЛ. Е900ЭЛ (Измененная редакция, изм. У°1)

Цепи сигнализации

t

RS232I

ПЭВМ

Дополнительный интерфейс

Примечания

• 1 Напряжение питания Uihit зависит от исполнения преобразователя.

• 2 Наличие и количество аналоговых выходов (контакты 11 - 16) зависит от исполнения преобразователя.

• 3 Наличие дискретных входов (контакты 26 - 34) зависит от исполнения преобразователя.

• 4 Наличие и количество дискретных выходов (контакты 35 - 40) зависит от исполнения преобразователя.

• 5 Наличие дополнительного интерфейса RS485 (контакты 41 - 43) зависит от исполнения преобразователя.

• 6 Пунктиром показано подключение преобразователей, имеющих один или два интерфейса Ethernet

Примечание в схеме подключении преобразователя к трехфазной грехпроводной сети отсутствуют контакты 3. 4. 10

Рисунок А.2 - Схема подключения преобразователей Е849ЭЛ. Е900ЭЛ (специальное исполнение «L»)

(Введен дополнительно, изм. № 1)

1ном,

57,737

Фазный ток, А

Фазное напряжен ие, В

Контрольные

точки

99,800

19,800

(57.73)

2.000

0,010

1ном,

U л. ном

(иф.ном),

Контрольные точки

380,000

(219,39)

380.000

(219,39)

С1л.ном

(иф.ном), В

400.000

(230.94)

400.000

(230.94)

Окончание таблицы Б.1

(Измененная редакция, изм. № 1)

о

Д

2

Е о ем

LM оо

Таблица Б.З - Проверка основной погрешности измерения коэффициента мощности (частота входного сигнала 50 Гц)

Таблица Б.4 - Проверка основной погрешности измерения частоты сети

23
