УТВЕРЖДАЮ

Руководитель ГЦИ СИ ального директора осква»

Д// А.С. Евдокимов £ ^декабря 2011 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОИЗОЛЯЦИИ MIC-10, MIC-30, MIC-2505, MIC-2510

МЕТОДИКА ПОВЕРКИ

МП-315/447-2011

г. Москва

2011

Содержание

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

ПРИЛОЖЕНИЕ В (Рекомендуемое)

ПРИЛОЖЕНИЕ Г (Рекомендуемое)

Настоящая методика поверки (далее по тексту - методика) распространяется на измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 (далее по тексту - измерители), представляющие из себя портативные электрические цифровые измерительные приборы), изготовленные в «Sonel S.A», Польша (Poland), 58-100 Swidnica, ul. Wokuilskiego, 11 и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

№ п/п

Операции поверки

№ п/п

МП

Н

еобходимость проведения

MIC-10

MIC-30

MIC-2505

MIC-2510

1.

Внешний осмотр.

5.1

ДА

ДА

ДА

ДА

2.

Опробование.

5.2

ДА

ДА

ДА

ДА

3.

Определение метрологических характеристик.

5.3

ДА

ДА

ДА

ДА

4.

Определение абсолютной погрешности измерения напряжения постоянного тока.

5.3.1

ДА

ДА

ДА

ДА

5.

Определение абсолютной погрешности измерения действующего значения напряжения переменного тока (частота от 45 до 65 Гц).

5.3.2

ДА

ДА

ДА

ДА

6.

Определение абсолютной погрешности измерения сопротивления электроизоляции.

5.3.3

ДА

ДА

ДА

ДА

7.

Определение абсолютной погрешности измерения сопротивления электроизоляции с использованием адаптера WS-04.

5.3.4

НЕТ

ДА

НЕТ

НЕТ

8.

Определение абсолютной погрешности измерения сопротивления электроизоляции с использованием адаптера AutoISO-2500.

5.3.5

НЕТ

НЕТ

НЕТ

ДА

9.

Определение абсолютной погрешности измерения электрического сопротивления малым током.

5.3.6

ДА

ДА

НЕТ

ДА

10.

Определение абсолютной погрешности измерения сопротивления защитных проводников

5.3.7

ДА

ДА

НЕТ

ДА

  • 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Номер пункта МП

Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки

Наименование

воспроизводимой величины

Диапазон воспроизведения

Предел допускаемой погрешности

5.3.1

Калибратор универсальный Fluke 5520A

Измерение напряжения постоянного тока

от минус 330 до 330 мВ от минус 3,3 до 3,3 В от минус 33 до 33 В от минус 330 до 330 В от минус 1020 до 1020 В

± (20 • 10-6 • U + 1 мкВ)

± (11 • 10-6 • U + 2 мкВ)

± (12 • 10-6 • U + 15 мкВ) ± (18 • 10-6 • U + 150 мкВ) ± (18 • 10-6 • U + 1500 мкВ)

5.3.2

Измерение напряжения переменного тока

от 1 до 32,999 мВ

45 Гц...10 кГц

от 33 до 329,999 мВ

45 Гц.10 кГц

от 0,33 до 3,29999 В

45 Гц.10 кГц

от 3,3 до 32,9999 В

45 Гц.10 кГц

от 33 до 329,999 В

45 Гц.1 кГц

от 330 до 1020 В

45 Гц.1кГц

± (150 • 10-6 • U + 6 мкВ)

± (145 • 10-6 • U + 8 мкВ)

± (120 • 10-6 • U + 25 мкВ)

± (150 • 10-6 • U + 200 мкВ)

± (190 • 10-6 • U + 2000 мкВ)

± (300 • 10-6 • U + 10000 мкВ)

  • 5.3.3

  • 5.3.4

  • 5.3.5

Калибратор электрического сопротивления КС-100К5Т

Измерение электрического сопротивления

от 100 кОм до 5 ТОм

± (1,5 • 10-2 • R)

  • 5.3.6

  • 5.3.7

Магазин мер сопротивлений заземления OD-2-D6b/5W

Измерение электрического сопротивления

от 0,1 Ом до 111,1 кОм

± (1,5 • 10-2 • R)

Примечания

  • 1. Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

  • 2. Все средства поверки должны быть исправны и поверены в установленном порядке.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке источников питания допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

ПРЕДУПРЕЖДЕНИЕ:

Во время измерений сопротивления электроизоляции, на наконечниках измерительных проводов поверяемого измерителя появляется опасное напряжение до 2,5 кВ.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °С .......................................................... 20 ± 5

Относительная влажность воздуха, %........................................................... 30 - 80

Атмосферное давление, кПа..........................................................................84 - 106

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 4.3 Определение метрологических характеристик должно проводиться со штатным кабелем из комплекта измерителя.

  • 4.4 При проведении поверки по пунктам 5.3.3; 5.3.4; 5.3.5, вблизи рабочего места не должно присутствовать: работающих электрических устройств, металлических изделий, материалов с накопленным статическим потенциалом, двигающихся людей. Провода, соединяющие калибратор сопротивлений с поверяемым измерителем, не должны быть скручены между собой. Разъемы калибратора сопротивлений не должны быть загрязнены. Необходимо добиться прочного соединения наконечников измерительных зондов поверяемого измерителя и разъемов калибратора сопротивлений. Несоблюдение этих требований может внести дополнительную погрешность в результат измерения.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

  • -  комплектности измерителя в соответствии с руководством по эксплуатации;

  • -  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

  • -  все разъемы не должны иметь повреждений и должны быть чистыми.

Измерители, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

5.2 Опробование.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

  • 5.3 Определение метрологических характеристик.

5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемый измеритель подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение U (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А для MIC-10; таблицей Б.1 Приложения Б для MIC-30; таблицей В.1 Приложения В для MIC-2505; таблицей Г.1 Приложения Г для MIC-2510. После включения питания нажатием клавиши [о], измеритель автоматически производит измерение напряжения между разъемами RISO+ и RISO-. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Riso - О—

__________________J

Hi

NORMAL

■О Lo

FLUKE552Q ,

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения напряжения постоянного тока и действующего значения напряжения переменного тока, где MIC - поверяемый измеритель, FLUKE 5520 - калибратор универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле:

XX= Хизм Хуст                                     (1)

где    Хуст - показания калибратора;

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.1 Приложения А для MIC-10; Б.1 Приложения Б для MIC-30; В.1 Приложения В для MIC-2505; Г.1 Приложения Г для MIC-2510.

5.3.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

Поверяемый измеритель подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение U (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.2 Приложения А для MIC-10; таблицей Б.2 Приложения Б для MIC-30; таблицей В.2 Приложения В для MIC-2505; таблицей Г.2 Приложения Г для MIC-2510. После включения питания нажатием клавиши fo], измеритель автоматически производит измерение напряжения между разъемами RISO+ и RISO-. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.2 Приложения А для MIC-10; Б.2 Приложения Б для MIC-30; В.2 Приложения В для MIC-2505; Г.2 Приложения Г для MIC-2510.

5.3.3 Определение абсолютной погрешности измерения сопротивления электроизоляции.

Поверяемый измеритель подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение RISO (см. рисунок 2), с учетом необходимого испытательного напряжения. На калибраторе устанавливают значения в точках, в соответствии с таблицей А.3 Приложения А для MIC-10; таблицей Б.3 Приложения Б для MIC-30; таблицей В.3 Приложения В для MIC-2505; таблицей Г.3 Приложения Г для MIC-2510. Измерение производится нажатием и удерживанием клавиши START на поверяемом измерителе до момента стабилизация показаний. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Riso + О

О Hi

Riso - О

О 1_о

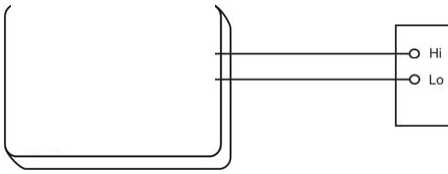

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения сопротивления электроизоляции, где MIC - поверяемый измеритель, КС-100К5Т - калибратор электрического сопротивления.

Абсолютную погрешность измерения сопротивления электроизоляции определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.3 Приложения А для MIC-10; Б.3 Приложения Б для MIC-30; В.3 Приложения В для MIC-2505; Г.3 Приложения Г для MIC-2510.

5.3.4 Определение абсолютной погрешности измерения сопротивления электроизоляции с использованием адаптера WS-04 (только для MIC-30 при наличии адаптера WS-04).

Поверяемый измеритель подключают к калибратору с использованием адаптера WS-04 и устанавливают поворотный переключатель режимов работы в положение RISO (см. рисунок 3), с учетом необходимого испытательного напряжения. При этом на дисплее должна появиться информация о наличии подключенного адаптера. На калибраторе устанавливают значения в точках, в соответствии с таблицей Б.4 Приложения Б. Измерение производится нажатием и удерживанием клавиши START на поверяемом измерителе до момента стабилизация показаний. По окончании измерения фиксируются показания поверяемого измерителя (показания снимаются для “пары” L-N. Переключение между “парами” осуществляется стрелками “влево” и “вправо”), и результат заносится в эту же таблицу.

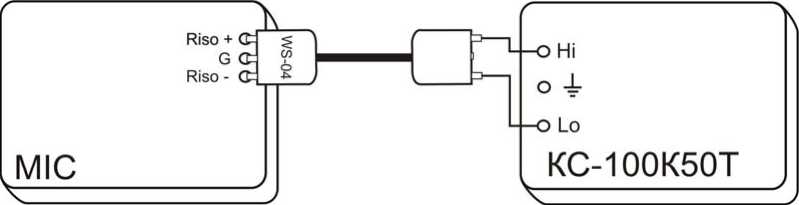

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения сопротивления электроизоляции, где MIC - поверяемый измеритель, КС-100К5Т - калибратор электрического сопротивления, WS-04 - адаптер WS-04.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.4 Приложения Б.

5.3.5 Определение абсолютной погрешности измерения сопротивления электроизоляции с использованием адаптера AutoISO-2500 (только для MIC-2510 при наличии адаптера).

Поверяемый измеритель подключают к калибратору с использованием адаптера AutoISO-2500 и устанавливают поворотный переключатель режимов работы в положение RISO (см. рисунок 4), с учетом необходимого испытательного напряжения. При этом на дисплее должна появиться информация о наличии подключенного адаптера. На калибраторе устанавливают значения в точках, в соответствии с таблицей Г.4 Приложения Г. Измерение производится нажатием и удерживанием клавиши START на поверяемом измерителе до момента стабилизация показаний. По окончании измерения фиксируются показания поверяемого измерителя (показания снимаются для “пары” L1-N типа H3-P. Переключение между “парами” осуществляется стрелками “влево” и “вправо”.), и результат заносится в эту же таблицу.

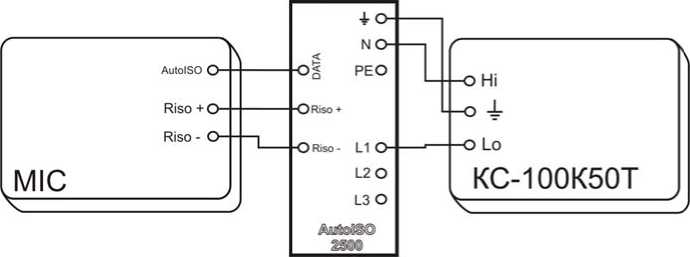

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения сопротивления электроизоляции, где MIC - поверяемый измеритель, КС-100К5Т - калибратор электрического сопротивления, AutoISO-2500 - адаптер AutoISO-2500.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Г.4 Приложения Г.

5.3.6 Определение абсолютной погрешности измерения электрического сопротивления малым током (только для MIC-10, MIC-30, MIC-2510).

Поверяемый измеритель подключают к магазину сопротивлений и устанавливают поворотный переключатель режимов работы в положение RX (см. рисунок 5). На магазине устанавливают значения в точках, в соответствии с таблицей А.5 Приложения А для MIC-10; таблицей Б.6 Приложения Б для MIC-30; таблицей Г.6 Приложения Г для MIC-2510. После включения питания нажатием клавиши [О~|, измеритель автоматически производит измерение сопротивления. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

OD-2-D6b/5W

сссссс

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления малым током, где MIC - поверяемый измеритель, OD-2-D6b/5W - калибратор электрического сопротивления.

------------------>

Riso + О-

Riso - О-

LMIC

______________________*

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки МП-315/447-2011

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.5 Приложения А для MIC-10; Б.6 Приложения Б для MIC-30; Г.6 Приложения Г для MIC-2510.

5.3.7 Определение абсолютной погрешности измерения сопротивления защитных проводников (только для MIC-10, MIC-30, MIC-2510).

Поверяемый измеритель подключают к магазину сопротивлений и устанавливают поворотный переключатель режимов работы в положение Rcont (см. рисунок 5). На магазине устанавливают значения в точках, в соответствии с таблицей А.4 Приложения А для MIC-10; таблицей Б.5 Приложения Б для MIC-30; таблицей Г.5 Приложения Г для MIC-2510. Измерение производится нажатием и удерживанием клавиши START на поверяемом измерителе. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.4 Приложения А для MIC-10; Б.5 Приложения Б для MIC-30; Г .5 Приложения Г для MIC-2510.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории № 447

ГЦИ СИ ФБУ «Ростест-Москва» _________________ Е.В. Котельников

« 26 » декабря 2011 г.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протокол результатов поверки MIC-10

Таблица А.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

от 0 до

299,9

10,0

9,2

10,8

± 0,8

2.

100,0

97,4

102,6

± 2,6

3.

250,0

244,4

255,6

± 5,6

4.

от 300 до 600

350,0

341,0

359,0

± 9

5.

500,0

488,0

512,0

± 12

6.

580,0

566,0

594,0

± 14

Таблица А.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока (f = 50 Гц).

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

от 0 до

299,9

10,0

9,2

10,8

± 0,8

2.

100,0

97,4

102,6

± 2,6

3.

250,0

244,4

255,6

± 5,6

4.

от 300

350,0

341,0

359,0

± 9

5.

500,0

488,0

512,0

± 12

до 600

6.

580,0

566,0

594,0

± 14

Таблица А.3 Определение абсолютной погрешности измерения сопротивления электроизоляции.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 100 В

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

от 0 до

100,0

96,2

103,8

± 3,8

2.

500,0

484,2

515,8

± 15,8

3.

999,9

900,0

872,2

927,8

± 27,8

Окончание таблицы А.3

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 100 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

от 1,000 до 9,999

1,100

1,059

1,141

± 0,041

5.

5,000

4,842

5,158

± 0,158

6.

9,000

8,722

9,278

± 0,278

7.

от 10,00 до 99,99

11,00

10,59

11,41

± 0,41

8.

50,00

48,42

51,58

± 1,58

9.

90,00

87,22

92,78

± 2,78

10.

от 100,0 до 500,0

110,0

105,9

114,1

± 4,1

11.

250,0

241,7

258,3

± 8,3

12.

480,0

464,8

495,2

± 15,2

Uiso = 1000 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

13.

от 1,000 до 9,999

1,100

1,059

1,141

± 0,041

14.

5,000

4,842

5,158

± 0,158

15.

9,000

8,722

9,278

± 0,278

16.

от 10,00 до 99,99

11,00

10,59

11,41

± 0,41

17.

50,00

48,42

51,58

± 1,58

18.

90,00

87,22

92,78

± 2,78

19.

от 100,0 до 999,0

110,0

105,9

114,1

± 4,1

20.

250,0

241,7

258,3

± 8,3

21.

900,0

872,2

927,8

± 27,8

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

22.

от 1,000 до 9,999

1,100

1,050

1,150

± 0,050

23.

5,000

4,794

5,206

± 0,206

24.

9,000

8,634

9,366

± 0,366

Таблица А.4 Определение абсолютной погрешности измерения сопротивления защитных про-

водников.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

от 0 до

19,99

0,50

0,46

0,54

± 0,04

2.

10,00

9,77

10,23

± 0,23

3.

19,00

18,59

19,41

± 0,41

4.

от 20,0

25,0

24,2

25,8

± 0,8

5.

до

100,0

97,7

102,3

± 2,3

6.

199,9

190,0

185,9

194,1

± 4,1

7.

от 200 до 999

250,0

237,0

263,0

± 13

8.

500,0

477,0

523,0

± 23

9.

900,0

861,0

939,0

± 39

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки МП-315/447-2011 Таблица А.5 Определение абсолютной погрешности измерения электрического сопротивления малым током.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

от 0 до

199,9

0,5

0,2

0,8

± 0,3

2.

100,0

96,7

103,3

± 3,3

3.

190,0

184,0

196,0

± 6,0

4.

от 200 до 1999

250,0

240,0

261,0

± 11

5.

1000,0

967,0

1033,0

± 33

6.

1900,0

1840,0

1960,0

± 60

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

Протокол результатов поверки MIC-30

Таблица Б.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

от 0 до

299,9

10,0

9,2

10,8

± 0,8

2.

100,0

97,4

102,6

± 2,6

3.

250,0

244,4

255,6

± 5,6

4.

от 300

350,0

341,0

359,0

± 9

5.

500,0

488,0

512,0

± 12

до 600

6.

580,0

566,0

594,0

± 14

Таблица Б.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока (f = 50 Гц).

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

от 0 до

299,9

10,0

9,2

10,8

± 0,8

2.

100,0

97,4

102,6

± 2,6

3.

250,0

244,4

255,6

± 5,6

4.

от 300 до 600

350,0

341,0

359,0

± 9,0

5.

500,0

488,0

512,0

± 12,0

6.

580,0

566,0

594,0

± 14,0

Таблица Б.3 Определение абсолютной погрешности измерения сопротивления электроизоляции.

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 100 В

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

от 0 до

100,0

96,2

103,8

± 3,8

2.

500,0

484,2

515,8

± 15,8

3.

999,9

900,0

872,2

927,8

± 27,8

Окончание таблицы Б.3

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 100 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

от 1,000 до 9,999

1,100

1,059

1,141

± 0,041

5.

5,000

4,842

5,158

± 0,158

6.

9,000

8,722

9,278

± 0,278

7.

от 10,00 до 99,99

11,00

10,59

11,41

± 0,41

8.

50,00

48,42

51,58

± 1,58

9.

90,00

87,22

92,78

± 2,78

10.

от 100,0 до 500,0

110,0

105,9

114,1

± 4,1

11.

250,0

241,7

258,3

± 8,3

12.

480,0

464,8

495,2

± 15,2

Uiso = 1000 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

13.

от 1,000 до 9,999

1,100

1,059

1,141

± 0,041

14.

5,000

4,842

5,158

± 0,158

15.

9,000

8,722

9,278

± 0,278

16.

от 10,00 до 99,99

11,00

10,59

11,41

± 0,41

17.

50,00

48,42

51,58

± 1,58

18.

90,00

87,22

92,78

± 2,78

19.

от 100,0 до 999,0

110,0

105,9

114,1

± 4,1

20.

250,0

241,7

258,3

± 8,3

21.

900,0

872,2

927,8

± 27,8

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

22.

от 1,000 до 9,999

1,100

1,050

1,150

± 0,050

23.

5,000

4,794

5,206

± 0,206

24.

9,000

8,634

9,366

± 0,366

25.

от 10,00 до 99,99

11,00

10,50

11,50

± 0,50

26.

50,00

47,94

52,06

± 2,06

27.

90,00

86,34

93,66

± 3,66

Таблица Б.4 Определение абсолютной погрешности измерения сопротивления электроизоляции c адаптером WS-04 (L-N) (при его наличии).

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 500 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

1.

от 1,000 до 9,999

1,100

1,037

1,163

± 0,063

2.

5,000

4,742

5,258

± 0,258

3.

9,000

8,542

9,458

± 0,458

4.

от 10,00 до 99,99

11,00

10,37

11,63

± 0,63

5.

50,00

47,42

52,58

± 2,58

6.

90,00

85,42

94,58

± 4,58

7.

от 100,0 до 999,0

110,0

103,7

116,3

± 6,3

8.

250,0

236,7

263,3

± 13,3

9.

900,0

854,2

945,8

± 45,8

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

10.

от 1,000 до 9,999

1,100

1,028

1,172

± 0,072

11.

5,000

4,694

5,306

± 0,306

12.

9,000

8,454

9,546

± 0,546

13.

от 10,00 до 20,00

11,00

10,28

11,72

± 0,72

14.

15,00

14,04

15,96

± 0,96

15.

18,00

16,86

19,14

± 1,14

Таблица Б.5 Определение абсолютной погрешности измерения сопротивления защитных проводников.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

от 0 до

19,99

0,50

0,46

0,54

± 0,04

2.

10,00

9,77

10,23

± 0,23

3.

19,00

18,59

19,41

± 0,41

4.

от 20,0

25,0

24,2

25,8

± 0,8

5.

до

100,0

97,7

102,3

± 2,3

6.

199,9

190,0

185,9

194,1

± 4,1

7.

от 200 до 999

250,0

237,0

263,0

± 13,0

8.

500,0

477,0

523,0

± 23,0

9.

900,0

861,0

939,0

± 39,0

Таблица Б.6 Определение абсолютной погрешности измерения электрического сопротивления малым током.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

от 0 до

199,9

0,5

0,2

0,8

± 0,3

2.

100,0

96,7

103,3

± 3,3

3.

190,0

184,0

196,0

± 6,0

4.

от 200 до 1999

250,0

240,0

261,0

± 11

5.

1000,0

967,0

1033,0

± 33

6.

1900,0

1840,0

1960,0

± 60

ПРИЛОЖЕНИЕ В (Рекомендуемое)

Протокол результатов поверки MIC-2505

Таблица В.1 Определение абсолютной погрешности измерения напряжения постоянного тока

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

10

8

12

± 2

2.

100

95

105

± 5

3.

от 0 до

250

241

260

± 10

4.

600 В

350

338

363

± 13

5.

500

483

517

± 17

6.

580

561

599

± 19

Таблица В.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока (f = 50 Гц)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

10

8

12

± 2

2.

100

95

105

± 5

3.

от 0 до

250

241

260

± 10

4.

600 В

350

338

363

± 13

5.

500

483

517

± 17

6.

580

561

599

± 19

Таблица В.3 Определение абсолютной погрешности измерения сопротивления электроизоляции.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 500 В

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

от 0 до

600,0

580,0

620,0

± 20,0

2.

700,0

677,0

723,0

± 23,0

3.

999,9

900,0

871,0

929,0

± 29,0

Продолжение таблицы В.3

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 500 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

5.

5,000

4,830

5,170

± 0,170

6.

9,000

8,710

9,290

± 0,290

7.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

8.

50,00

48,30

51,70

± 1,70

9.

90,00

87,10

92,90

± 2,90

10.

от 100,0 до 999,0

110,0

104,7

115,3

± 5,3

11.

250,0

240,5

259,5

± 9,5

12.

900,0

871,0

929,0

± 29,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

13.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

14.

5,000

4,830

5,170

± 0,170

15.

9,000

8,710

9,290

± 0,290

16.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

17.

50,00

48,30

51,70

± 1,70

18.

90,00

87,10

92,90

± 2,90

19.

от 100,0 до 500,0

110,0

104,7

115,3

± 5,3

20.

200,0

192,0

208,0

± 8,0

21.

450,0

434,5

465,5

± 15,5

U

iso = 1000 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

22.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

23.

5,000

4,830

5,170

± 0,170

24.

9,000

8,710

9,290

± 0,290

25.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

26.

50,00

48,30

51,70

± 1,70

27.

90,00

87,10

92,90

± 2,90

28.

от 100,0 до 999,0

110,0

104,7

115,3

± 5,3

29.

250,0

240,5

259,5

± 9,5

30.

900,0

871,0

929,0

± 29,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

31.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

32.

5,000

4,830

5,170

± 0,170

33.

9,000

8,710

9,290

± 0,290

34.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

35.

50,00

48,30

51,70

± 1,70

36.

90,00

87,10

92,90

± 2,90

37.

от 100,0 до 999,9

110,0

104,7

115,3

± 5,3

38.

500,0

483,0

517,0

± 17,0

39.

900,0

871,0

929,0

± 29,0

Окончание таблицы В.3

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о

соответствии

Диапазон

Номинал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности

А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 2500 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

40.

от 2,500 до 9,999

3,000

2,890

3,110

± 0,110

41.

6,000

5,800

6,200

± 0,200

42.

9,000

8,710

9,290

± 0,290

43.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

44.

50,00

48,30

51,70

± 1,70

45.

90,00

87,10

92,90

± 2,90

46.

от 100,0 до 999,0

110,0

104,7

115,3

± 5,3

47.

500,0

483,0

517,0

± 17,0

48.

900,0

871,0

929,0

± 29,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

49.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

50.

5,000

4,830

5,170

± 0,170

51.

9,000

8,710

9,290

± 0,290

52.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

53.

50,00

48,30

51,70

± 1,70

54.

90,00

87,10

92,90

± 2,90

55.

от 100,0 до 999,9

110,0

104,7

115,3

± 5,3

56.

500,0

483,0

517,0

± 17,0

57.

900,0

871,0

929,0

± 29,0

ТОм

ТОм

ТОм

ТОм

ТОм

ТОм

ТОм

58.

от 1,000 до 2,000

1,100

1,047

1,153

± 0,053

59.

1,500

1,435

1,565

± 0,065

60.

1,900

1,823

1,977

± 0,077

ПРИЛОЖЕНИЕ Г (Рекомендуемое)

Протокол результатов поверки MIC-2510

Таблица Г.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

10

8

12

± 2

2.

100

95

105

± 5

3.

от 0 до

250

241

260

± 10

4.

600 В

350

338

363

± 13

5.

500

483

517

± 17

6.

580

561

599

± 19

Таблица Г.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока (f = 50 Гц).

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

В

В

В

В

В

В

В

1.

10

8

12

± 2

2.

100

95

105

± 5

3.

от 0 до

250

241

260

± 10

4.

600 В

350

338

363

± 13

5.

500

483

517

± 17

6.

580

561

599

± 19

Таблица Г.3 Определение абсолютной погрешности измерения сопротивления электроизоляции.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Uiso = 100 В

1

2

3

4

5

6

7

8

9

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

от 0 до

110,0

104,7

115,3

± 5,3

2.

500,0

483,0

517,0

± 17,0

3.

999,9

900,0

871,0

929,0

± 29,0

Продолжение таблицы Г.3

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso

= 100 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

5.

5,000

4,830

5,170

± 0,170

6.

9,000

8,710

9,290

± 0,290

7.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

8.

50,00

48,30

51,70

± 1,70

9.

90,00

87,10

92,90

± 2,90

10.

от 100,0 до 999,0

110,0

104,7

115,3

± 5,3

11.

500,0

483,0

517,0

± 17,0

12.

900,0

871,0

929,0

± 29,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

13.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

14.

5,000

4,830

5,170

± 0,170

15.

9,000

8,710

9,290

± 0,290

16.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

17.

50,00

48,30

51,70

± 1,70

18.

90,00

87,10

92,90

± 2,90

Uiso

= 1000 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

19.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

20.

5,000

4,830

5,170

± 0,170

21.

9,000

8,710

9,290

± 0,290

22.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

23.

50,00

48,30

51,70

± 1,70

24.

90,00

87,10

92,90

± 2,90

25.

от 100,0 до 999,0

110,0

104,7

115,3

± 5,3

26.

500,0

483,0

517,0

± 17,0

27.

900,0

871,0

929,0

± 29,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

28.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

29.

5,000

4,830

5,170

± 0,170

30.

9,000

8,710

9,290

± 0,290

31.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

32.

50,00

48,30

51,70

± 1,70

33.

90,00

87,10

92,90

± 2,90

34.

от 100,0 до 999,9

110,0

104,7

115,3

± 5,3

35.

500,0

483,0

517,0

± 17,0

36.

900,0

871,0

929,0

± 29,0

Окончание таблицы Г.3

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номинал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешно

сти А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso

= 2500 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

37.

от 2,500 до 9,999

3,000

2,890

3,110

± 0,110

38.

6,000

5,800

6,200

± 0,200

39.

9,000

8,710

9,290

± 0,290

40.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

41.

50,00

48,30

51,70

± 1,70

42.

90,00

87,10

92,90

± 2,90

43.

от 100,0 до 999,0

110,0

104,7

115,3

± 5,3

44.

500,0

483,0

517,0

± 17,0

45.

900,0

871,0

929,0

± 29,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

46.

от 1,000 до 9,999

1,100

1,047

1,153

± 0,053

47.

5,000

4,830

5,170

± 0,170

48.

9,000

8,710

9,290

± 0,290

49.

от 10,00 до 99,99

11,00

10,47

11,53

± 0,53

50.

50,00

48,30

51,70

± 1,70

51.

90,00

87,10

92,90

± 2,90

52.

от 100,0 до 999,9

110,0

104,7

115,3

± 5,3

53.

500,0

483,0

517,0

± 17,0

54.

900,0

871,0

929,0

± 29,0

ТОм

ТОм

ТОм

ТОм

ТОм

ТОм

ТОм

55.

от 1,000 до 2,000

1,100

1,047

1,153

± 0,053

56.

1,500

1,435

1,565

± 0,065

57.

1,900

1,823

1,977

± 0,077

Таблица Г.4 Определение абсолютной погрешности измерения сопротивления электроизоляции с адаптером AUTO-ISO 2500 (при его наличии).

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Uiso = 100 В

1

2

3

4

5

6

7

8

9

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

от 0 до

110,0

103,6

116,4

± 6,4

2.

500,0

478,0

522,0

± 22,0

3.

999,9

900,0

862,0

938,0

± 38,0

Продолжение таблицы Г.4

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Uiso = 100 В

1

2

3

4

5

6

7

8

9

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

от 1,000 до 9,999

1,100

1,036

1,164

± 0,064

5.

5,000

4,780

5,220

± 0,220

6.

9,000

8,620

9,380

± 0,380

7.

от 10,00 до 99,99

11,00

10,36

11,64

± 0,64

8.

50,00

47,80

52,20

± 2,20

9.

90,00

86,20

93,80

± 3,80

10.

от 100,0 до 999,0

110,0

103,6

116,4

± 6,4

11.

500,0

478,0

522,0

± 22,0

12.

900,0

862,0

938,0

± 38,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

13.

от 1,000 до 9,999

1,100

1,036

1,164

± 0,064

14.

5,000

4,780

5,220

± 0,220

15.

9,000

8,620

9,380

± 0,380

16.

от 10,00 до 99,99

11,00

10,36

11,64

± 0,64

17.

50,00

47,80

52,20

± 2,20

18.

90,00

86,20

93,80

± 3,80

Uiso = 1000 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

19.

от 1,000 до 9,999

1,100

1,036

1,164

± 0,064

20.

5,000

4,780

5,220

± 0,220

21.

9,000

8,620

9,380

± 0,380

22.

от 10,00 до 99,99

11,00

10,36

11,64

± 0,64

23.

50,00

47,80

52,20

± 2,20

24.

90,00

86,20

93,80

± 3,80

25.

от 100,0 до 999,0

110,0

103,6

116,4

± 6,4

26.

250,0

238,0

262,0

± 12,0

27.

900,0

862,0

938,0

± 38,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

28.

от 1,000 до 9,999

1,100

1,036

1,164

± 0,064

29.

5,000

4,780

5,220

± 0,220

30.

9,000

8,620

9,380

± 0,380

31.

от 10,00 до 99,99

11,00

10,36

11,64

± 0,64

32.

50,00

47,80

52,20

± 2,20

33.

90,00

86,20

93,80

± 3,80

34.

от 100,0 до 400,0

110,0

99,2

120,8

± 10,8

35.

200,0

182,0

218,0

± 18,0

36.

380,0

347,6

412,4

± 32,4

Окончание таблицы Г.4

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

1

2

3

4

5

6

7

8

9

Uiso = 2500 В

МОм

МОм

МОм

МОм

МОм

МОм

МОм

37.

от 2,500 до 9,999

3,000

2,860

3,140

± 0,140

38.

6,000

5,740

6,260

± 0,260

39.

9,000

8,620

9,380

± 0,380

40.

от 10,00 до 99,99

11,00

10,36

11,64

± 0,64

41.

50,00

47,80

52,20

± 2,20

42.

90,00

86,20

93,80

± 3,80

43.

от 100,0 до 999,0

110,0

103,6

116,4

± 6,4

44.

500,0

478,0

522,0

± 22,0

45.

900,0

862,0

938,0

± 38,0

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

46.

от 1,000 до 9,999

1,100

1,036

1,164

± 0,064

47.

5,000

4,780

5,220

± 0,220

48.

9,000

8,620

9,380

± 0,380

49.

от 10,00 до 99,99

11,00

10,36

11,64

± 0,64

50.

50,00

47,80

52,20

± 2,20

51.

90,00

86,20

93,80

± 3,80

52.

от 100,0 до 400,0

110,0

99,2

120,8

± 10,8

53.

200,0

182,0

218,0

± 18,0

54.

380,0

347,6

412,4

± 32,4

Таблица Г.5 Определение абсолютной погрешности измерения сопротивления защитных проводников.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний предел

Верхний предел

Показа

ния

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

от 0 до

19,99

0,50

0,46

0,54

± 0,04

2.

10,00

9,77

10,23

± 0,23

3.

19,00

18,59

19,41

± 0,41

4.

от 20,0

25,0

24,2

25,8

± 0,8

5.

до

100,0

97,7

102,3

± 2,3

6.

199,9

190,0

185,9

194,1

± 4,1

7.

от 200 до 999

250

237

263

± 13,0

8.

500

477

523

± 23,0

9.

900

861

939

± 39,0

Таблица Г.6 Определение абсолютной погрешности измерения электрического сопротивления малым током.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

от 0 до

199,9

0,5

0,2

0,8

± 0,3

2.

100,0

96,7

103,3

± 3,3

3.

190,0

184,0

196,0

± 6,0

4.

от 200 до 1999

250

240

261

± 11,0

5.

1000

967

1033

± 33,0

6.

1900

1840

1960

± 60,0

25

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
