Методика поверки «ВИБРОАНАЛИЗАТОР СД-21» (МП КНТЮ 411711.035 Д)

Генеральный директор «Вибротехника»

_ Барков А.В. та 2007 г.

ВИБРОАНАЛИЗАТОР С Д-21

МЕТОДИКА ПОВЕРКИ

КНТЮ 411711.035 Д

ООО «Вибротехника» Санкт-Петербург 2007

СОДЕРЖАНИЕ

• 1.     ОПЕРАЦИИ ПОВЕРКИ

• 2.     СРЕДСТВА ПОВЕРКИ

• 3.     ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.     ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

• 5.     УСЛОВИЯ ПОВЕРКИ

• 6.     ПОДГОТОВКА К ПОВЕРКЕ

• 7.     ПРОВЕДЕНИЕ ПОВЕРКИ

7.1. ПРОВЕРКА ВНЕШНЕГО ВИДА ПРИБОРА

7.2. ОПРОБОВАНИЕ

• 7.3. ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК ПРИБОРА ПО ЛИНЕЙНОМУ ВХОДУ

  • 7.3.1. Проверка неравномерности АЧХ в Диапазоне 0.5...25600 Гц

  • 7.3.2. Проверка погрешности прибора при измерении мгновенных значений сигнала

  • 7.3.3. Проверка относительной погрешности измерения СКЗ спектральных составляющих

  • 7.3.4. Проверка динамического диапазона спектрального анализа

  • 7.3.5. Проверка относительной погрешности прибора при измерении частоты вращения

  • 7.3.6. Проверка погрешности измерения фазы сигнала синхронного с частотой вращения

  • 7.3.7. Проверка характеристик прибора на соответствие ГОСТ ИСО 2954 -97, ГОСТ ИСО 10816-3-99, ГОСТ ИСО

10816-4-99

• 7.4. ПРОВЕРКА ХАРАКТЕРИСТИК ПРИБОРА В МОДИФИКАЦИИ СД-21-Т

  • 7.4.1. Проверка погрешности пр ибора в рабочем диапазоне амплитуд

  • 7.4.2. Проверка погрешности прибора в рабочем диапазоне частот

  • 7.4.3. Проверка погрешности прибора в рабочих диапазонах амплитуд и частот

  • 7.4.4. Проверка уровня собственных шумов прибора в единицах СКЗ ускорения

• 7.5. ПРОВЕРКА ХАРАКТЕРИСТИК ПРИБОРА В МОДИФИКАЦИИ СД-21-З

  • 7.5.1. Проверка погрешности прибора в рабочем диапазоне амплитуд

  • 7.5.2. Проверка погрешности прибора в рабочем диапазоне частот

  • 7.5.3. Проверка погрешности прибора в рабочих диапазонах амплитуд и частот

• 7.6.  Проверка прибора оснащенного адаптером вибропреобразователей АВПб- 1 6icp-2

7.6.1. Проверка погрешности прибора СД-21, оснащенного аДаптером вибропреобразовате лей АВПб-16icp-2

• 7.7.  Проверка прибора СД-21 оснащенного адаптером вибропреобразователей ABn-2Q

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки распространяется на виброанализаторы СД -21 (далее прибор), изготовленные по техническим условиям ТУ 4277 -009-52184771-2006, и устанавливает методы и средства их поверки.

Межповерочный интервал - 1 год.

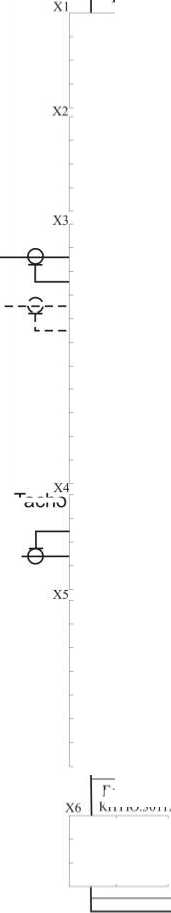

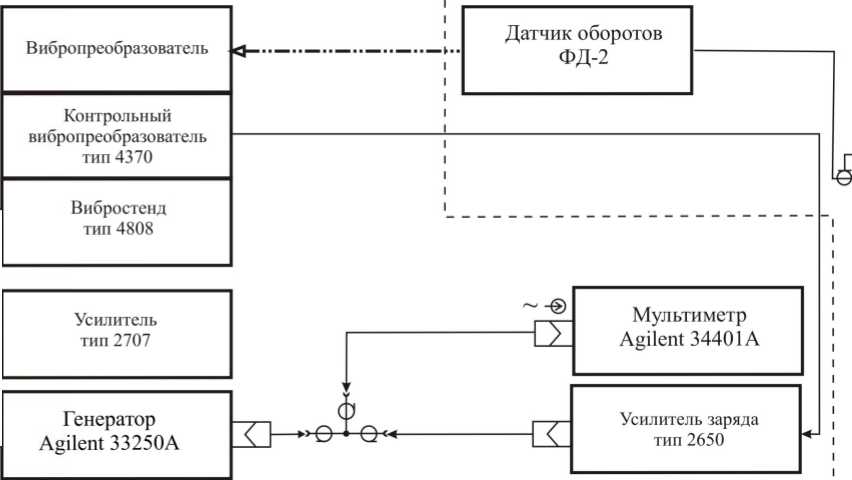

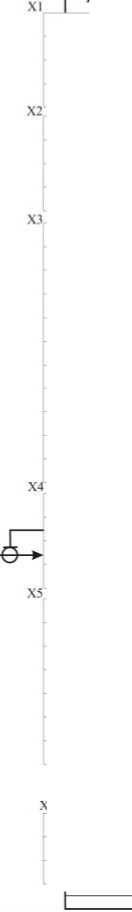

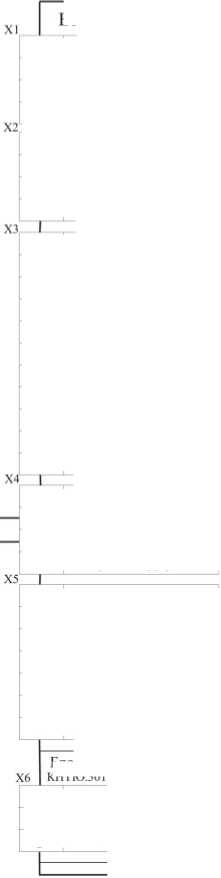

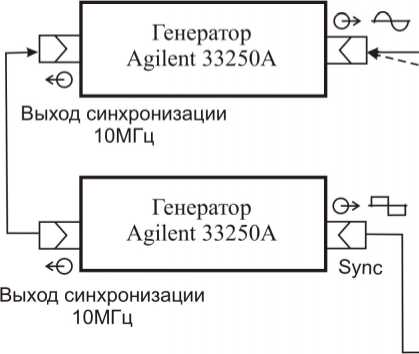

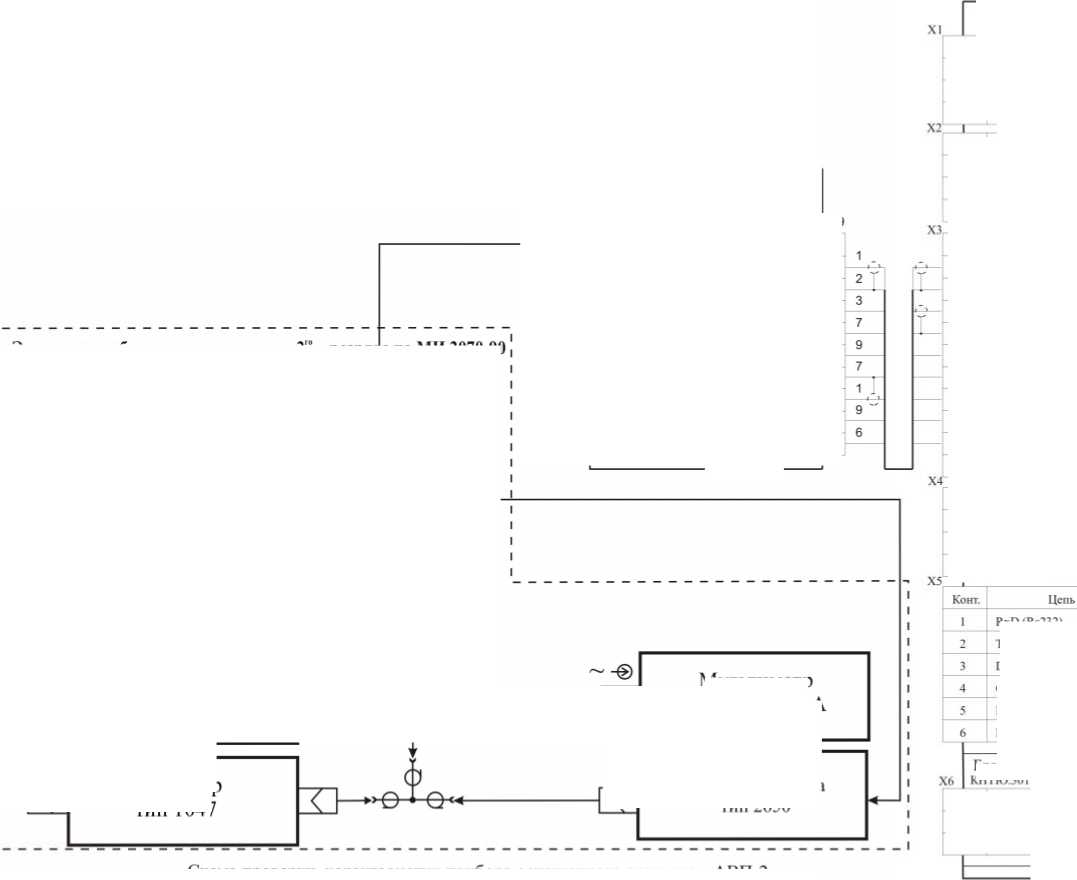

Схемы стендов для проверки метрологических характеристик виброанализатора приведены в приложении А.

1. ОПЕРАЦИИ ПОВЕРКИ

• 1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1-1.

• 1.2. При проведении поверки виброанализатора СД-21 поверка производится только тех

элементов, которые имеются в представленном на поверку комплекте прибора .

Таблица 1-1

№	Наименование испытаний	Номер пункта методики	Проведение операций при
			Первичной поверки	Периодической поверке
1	Проверка внешнего вида прибора	7.1.	+	+
2	Опробование	7.2.	+	+
Проверка электрических характеристик прибора по линейному входу		7.3.
3	Проверка неравномерности АЧХ в диапазоне 0,5...25600 Гц	7.3.1.	+	-
4	Проверка погрешности прибора при измерении мгновенных значений сигнала	7.3.2.	+	+
5	Проверка    относительной    погрешности измерения СКЗ спектральных составляющих	7.3.3.	+	+
6	Проверка     динамического     диапазона спектрального анализа	7.3.4.	+	-
7	Проверка погрешности прибор а при измерении частоты вращения	7.3.5.	+	+
8	Проверка погрешности измерения фазы сигнала синхронного с частотой вращения	7.3.6.	+	-
9	Проверка   характеристик   прибора   на соответствие ГОСТ ИСО 2954-97, ГОСТ ИСО 10816-3-99, ГОСТ ИСО 10816-4-99	7.3.7.	+	-
Проверка    характеристик    прибора    в модификации СД-21-Т		7.4.
10	Проверка погрешности прибора в рабочем диапазоне амплитуд	7.4.1.	+	-
11	Проверка погрешности прибора в рабочем диапазоне частот	7.4.2.	+	+
12	Проверка погрешности прибора в рабочем диапазонах амплитуд и частот	7.4.3.	+	-
13	Проверка уровня собственных шумов прибора	7.4.4.	+	-
Проверка    характеристик    прибора    в модификации СД-21-З		7.5.
14	Проверка погрешности прибора в рабочем диапазоне амплитуд	7.5.1.	+	-
15	Проверка погрешности прибора в рабочем диапазоне частот	7.5.2.	+	+
16	Проверка погрешности прибора в рабочем диапазонах амплитуд и частот	7.5.3.	+	-

№	Наименование испытаний	Номер пункта методики	Проведение операций при
			Первичной поверки	Периодической поверке
Про виб	верка прибора, оснащенного адаптером ропреобразователей АВПб-16кр-2	7.6.
17	Проверка погрешности прибора оснащенно го адаптером вибропреобразователей ABn6-16icp-2	7.6.1.	+	+
Проверка прибора оснащенного адаптером вибропреобразователей ABn-2q		7.7.	+	+

2. СРЕДСТВА ПОВЕРКИ

• 2.1. При проведении поверки должны применяться средства поверки, указанные в таблице 2-1.

• 2.2. Применяемые при поверки средства измерений должны быть поверены и иметь свидетельство о поверке.

• 2.3. При проведении поверки допускается применять аналогичные средства измерений, обеспечивающие измерения соответствующих параметров с требуемо й точностью, как в таблице 2-1.

Таблица 2-1

Номер пункта методики	Наименование	Техническая характеристика
7.3.1, 7.3.2, 7.3.3, 7.3.5, 7.3.6 7.3.7, 7.4.1, 7.4.2, 7.5.1, 7.5.2,	Генератор Agilent 33250А	Диапазон частот синус от 1*10-3 ... 80*106 Гц; прямоугольник от 1*10-3 ... 80*106 Гц, диапазон выходного напряжения ±10 В, ПИК; погрешность установки 1 % +2 мВ
7.3.4.	Генератор Г3-118	Диапазон частот от 10 ... 200*103 Гц; диапазон выходного напряжения 10 В (выход 600 Ом);5 В (выход 50 Ом); коэффициент гармоник 0,05 (10-20 Гц и 100-200 кГц);0,01 (20-100 Гц) ;0,0015 (200 Гц-10 кГц); 0,005 (100-200 Гц и 10-20 кГц); 0,02 (20100 кГц) %
7.3.1, 7.3.2, 7.3.3.	Вольтметр В7-43	0,01 Гц - 20 Гц; погрешность измерения 0,15+0,06 (UK/UX-1)
7.3.1, 7.3.2, 7.3.3, 7.3.4, 7.3.5, 7.3.6 7.3.7, 7.4.1, 7.4.2, 7.5.1, 7.5.2, 7.6.1, 7.7.	Мультиметр       Agilent 34401A	Постоянное напряжение 100  мВ.1000 В; переменное 3 Гц.300 кГц от 100 мВ до 750 В; измерение частоты от 3 Гц до 300 кГц;
7.3.3.	Прибор   для   поверки аттенюаторов Д1-13	0-5 МГц; напряжение входное max 1,5 В, ослабление на 90 дБ ступенями по 10 дБ, погрешность до 40 дБ - ±0,01 дБ, 50 дБ - ±0,013 дБ, 60 дБ-±0,017 дБ, 70 дБ -±0,018 дБ, 80 дБ-±0,020 дБ, 90 дБ - ±0,021 дБ,
7.4.1, 7.4.2, 7.5.1, 7.5.2, 7.6.1, 7.7.	Эталонная вибрационная установка 2ГО разряда тип в соответствии с МИ 2070-90	Диапазон измерения виброускорений 1*10-1 ... 1*104 м/с2, диапазон частот 3*10-1 . 2*104 Гц коэффициент гармоник по ускорению 5% не более; основная погрешность 3%; относительный коэффициент поперечного движения 10% не более
7.4.1, 7.4.2, 7.5.1, 7.5.2, 7.6.1, 7.7.	Электрический эквивалент ICP вибропреобразователя Е 3.30	Напряжение питания 15.30 В, пост оянный ток питания 2.20 мА, номинальное значение коэффициента передачи 3,30
7.4.1, 7.4.2, 7.5.1, 7.5.2, 7.6.1, 7.7.	Электрический эквивалент вибропреобразователя    с зарядовым выходом	Номинальное значение емкости С=1000 пФ

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки могут быть допущены лица, имеющие высшее или среднетехническое образование, практический опыт в области вибрационных измерений и квалификацию поверителя.

4. ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019 -80 «Испытания и измерения электрические. Общие требования безопасности».

5. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены норма льные условия, установленные ГОСТ 8.395-80. «Нормальные условия измерений при поверке».

6. ПОДГОТОВКА К ПОВЕРКЕ

Поверитель должен изу чить техническое описание и руководств а по эксплуатации поверяемого прибора и используемых средств поверки.

Используемые средства поверки должны быть заземлены (занулены) и прогреты в течение времени, указанного в руководстве по эксплуатации.

7. ПРОВЕДЕНИЕ ПОВЕРКИ

7.1. Проверка внешнего вида прибора

При проведении внешнего осмотра проверяются чистота и исправность разъемов и гнезд, отсутствие механических повреждений корпусов и ослабления крепления разъемов, сохранность органов управления, четкость их срабатывания, комплектность прибора согласно формуляру.

Приборы, имеющие дефекты бракуют и отправляют в ремонт.

7.2. Опробование

Опробование прибора следует выполнять посредством его включения и входа в ОСНОВНОЕ МЕНЮ.

При опробовании оценки метрологических характеристик прибора не производится.

Результаты опробования считаются положительными, если осуществляется вход в ОСНОВНОЕ МЕНЮ прибора . В случае обнаружения неисправностей при опробовании дальнейшую поверку прибора не выполнять, а эксплуатирующей прибор организацией должны быть предприняты меры для устранения неисправностей.

7.3. Проверка электрических характеристик прибора по линейному входу

Для проведения испытаний по линейному входу

• •  Включить прибор

• • Войти в ОСНОВНОЕ МЕНЮ

• • Войти в СЕРВИСНЫЕ ФУНКЦИИ

• • Войти в УСТАНОВКУ ПАРАМЕТРОВ

• • Войти в ПАРАМЕТРЫ ВХОДНОГО ТРАКТА

• • Войти в ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя - [Лин. 1]

о Измеряемая величина - [напряжение]

o Единицы измерения - Вольт о Время установления - [0] с о Коэф. преобразования - [1000] мВ/Вольт

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя - [Лин. 2]

о Измеряемая величина - [напряжение ]

о Единицы измерения - Вольт о Время установления - [0] с о Коэф. преобразования - [1000] мВ/Вольт

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить изме нения ?» выбрать ДА и нажать на ВВОД

• • Войти в ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя тракта - [Линейный вход]

о Канал А - [ВЫКЛ]

o Канал В - [ВЫКЛ] о Ext.- стрелками вправо, влево выбрать [ЛИНЕЙНЫЙ ВХОД] и нажать ВВОД о В появившемся меню «Настроить каналы» на строке

• ■  1 - нажать ВВОД и выбрать [ЛИН 1] затем нажать повторно ВВОД

• ■  2 - нажать ВВОД и выбрать [ЛИН 2] затем нажать повторно ВВОД о Нажать клавишу ОТМЕНА и выйти в меню ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

о На строке ДОБАВИТЬ нажать ВВОД и выйти в меню ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• • Нажать клавишу ОТМЕ НА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• •  Нажимая клавишу ОТМЕНА выйти в основное меню прибора.

7.3.1. Проверка неравномерности АЧХ в диапазоне 0,5...25600 Гц

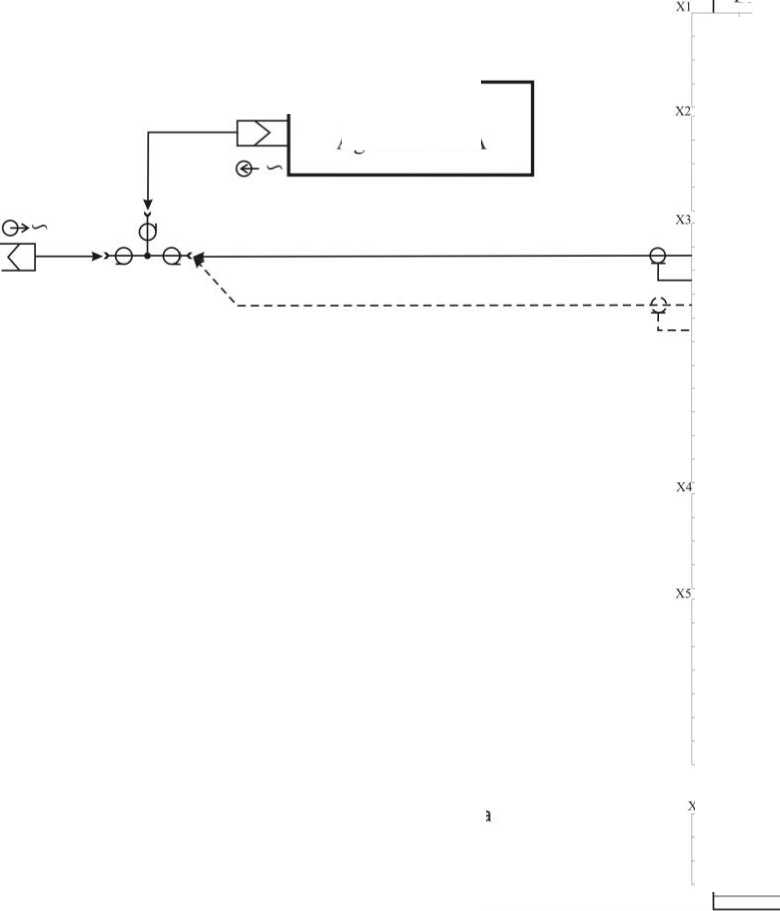

Собрать стенд для проверки согласно схеме, приведенной на рис. 1 приложение А.

Установить на генераторе си гналов Agilent 33250А частоты в соответствии с таблицей 7.3.1-1. Для всех измерений выходное напряжение генератора устанавливать равным 1В СКЗ. В диапазоне частот от 0.5 до 3 Гц контроль напряжения осуществлять вольтметром В7-43, а в диапазоне от 3 до 25600 Гц - вольтметром Agilent 34401A.

При работе с прибором руководствоваться руководством по эксплуатации к прибору СД -21.

Включите прибор, выбрать в меню ВНЕ МАРШРУТА, строку ВРЕМЕННОЙ СИГНАЛ, где установить параметры измерений:

Количество отсчетов - [4000],

Частота дискретизации - [по таблице 7.3.1-1],

Полосовой фильтр - [выкл.],

Усиление - [авто],

Единицы измерения - [В]

Номер канала - [1]

Вход - [DC],

Для измерений по каналу линейного входа 1 в строке Номер канала установить 1, для

измерений по каналу линейного входа 2 в строке Номер канала установить 2.

Таблица 7.3.1-1

Частота, Гц	Частота дискретизации, Гц	Количество отсчетов	Напряжение измеренное, мВ		Неравномерность, %
			Канал 1	Канал 2	Канал 1	Канал 2
0,5	64	4000
1,0	128	4000
2,0	256	4000
5,0	512	4000
10,0	1024	4000
20,0	2048	4000
50,0	4096	4000
100,0	8192	4000
200,0	16384	4000
500,0	32768	4000
1000,0	65536	4000
2000,0	65536	4000
5000,0	65536	4000
10000,0	65536	4000
20000,0	65536	4000

Частота, Гц	Частота дискретизации, Гц	Количество отсчетов	Напряжение измеренное, мВ		Неравномерность, %
			Канал 1	Канал 2	Канал 1	Канал 2
25000,0	65536	4000
25600,0	65536	4000

По окончании измерения нажать клавишу ВВОД и занести в таблицу максимальное положительное значение индицируемое прибором , которое при синусоидальном сигнале совпадают с его амплитудным значением. Повторить и змерения для всех частот указанных в таблице 7.3.1-1.

Неравномерность АЧХ рассчитать по формуле: 5= ((U . ..-U . .    )/U . ...   )100,  % , где

Uh_3M100O - амплитуда измеренного напряжения на частоте 1000 Гц,

и_ИЗМ - амплитуда измеренного напряжения на частотах таблицы 7.3.1-1 и занести в таблицу 7.3.1-1.

Результат проверки считать положительным, если неравн омерность АЧХ измерительной цепи прибора в диапазоне частот от 0.5 до 25600 Гц не более ± 5 %.

• 7.3.2. Проверка погрешности прибора при измерении мгновенных значений сигнала Собрать стенд для проверки согласно схеме, приведенной на рис.1 приложение А.

На выходе генератора Agilent 33250А установить сигнал частотой 1000 Гц с амплитудой согласно таблице 7.3.2-1.

Включить прибор, выбрать в меню ВНЕ МАРШРУТА, строку ВРЕМЕННОЙ СИГНАЛ, где установить параметры измерений:

Количество отсчетов - [2000],

Частота дискретизации - [65536],

Полосовой фильтр - [выкл.],

Вход - [АС],

Усиление - [авто],

Единицы измерения - [В]

Номер канала - [1]

По окончании измерения нажать клавишу ВВОД и занести в таблицу максимальное и минимальное значение индицируемое прибором, которые при синусоидальном сигнале совпадают с его амплитудными значениями. Установить в строке «Номер канала» канал 2, и повторить измерения. Повторить измерения для всех амплитуд указанных в таблице 7.3.2-1.

Погрешность измерения рассчитать по формуле: 5= ((и_изм-и_здд)/и_здд) 100, % , где и_ИЗМ - амплитуда измеренного напряжения, и_ЗДд - амплитуда заданного напряжения и занести в таблицу 7.3.2-1.

Таблица 7.3.2-1

U заданное, мВ, СКЗ	U заданное, мВ, ПИК	U измеренное, мВ, АМПЛ.		Погрешность, %
		Канал 1	Канал 2	Канал 1	Канал 2
2121,00	3000,0
	-3000,0
1414,00	2000,0
	-2000,0
707,00	1000,0
	-1000,0
353,50	500,0
	-500,0
141,00	200,0
	-200,0
70,70	100,0
	-100,0

U заданное, мВ, СКЗ	U заданное, мВ, ПИК	U измеренное, мВ, АМПЛ.		Погрешность, %
		Канал 1	Канал 2	Канал 1	Канал 2
35,35	50,0
	-50,0
14,14	20,0
	-20,0
7,07	10,0
	-10,0
3,535	5,0
	-5,0
2,122	3,0
	-3,0

Результат проверки считать положительным, если погрешность измерения составляет, не более ± 5 %.

7.3.3. Проверка относительной погрешности измерения СКЗ спе ктральных составляющих

Собрать стенд для проверки согласно схеме, приведенной на рис. 1 приложение А.

На выходе генератора Agilent 33250А установить сигнал синусоидальной формы частотой 1000 Гц и амплитудой согласно таблице 7.3.3-1.

Включите прибор, выбрать в меню ВНЕ МАРШРУТА, строку ИЗМЕРЕНИЕ СПЕКТРОВ, где устан овить:

Ширина спектра - [1600],

Полосовой фильтр - [выкл],

Количество линий - [800], Количество усреднений - [5], Шкала - [лин], Усиление - [авто], Единицы измерения - [В], Номер канала - [1], Вход - [АС].

По окончании измерения выбрать курсором на экране прибора максимальную спектральную линию в диапазоне частот 996... 1004 Гц и нажать стрелку ВВЕРХ на клавиатуре прибора.

Примечание 7.3.3-1:

• 1. Допускается использование генератора с погрешностью установки частоты большей, чем у генератора Agilent 33250А при условии, что установка частоты осуществляется по ко нтрольному частотомеру, обеспечивающем у аналогичную точность. При измерении значений напряжения входной кабель частотомера следует отключать от входа прибора.

• 2. При измерении СКЗ напряжения составляющих спектра ниже 2 мВ, допускается присутствие в выведенном на экран прибора спектре, наряду с измеряемой составляющей, составляющих промышленной частоты.

• 3. Значение частоты, выведенное на экран в результате измерения должно находится в пределах 996...1004 Гц.

• 4. Для получения малых значений напряжений следует использовать прибор для поверки аттенюаторов Д1-13.

Зафиксировать полученное амплитудное значение в таблице 7.3.3-1, затем установить в меню номер канала - 2 и повторить измерения.

Повторить измерения для всех амплитуд указанных в таблице 7.3.3-1.

Погрешность измерений определить по формуле: 5= ((и_изм-и_зАД)/и_зАД )100% и занести

в таблицу 7.3.3-1.

Таблица 7.3.3-1

U заданное, СКЗ, мВ	U измеренное, СКЗ, мВ		Погрешность, %
	Канал 1	Канал 2	Канал 1	Канал 2
2000,000
200,000
20,000
2,000
0,200
0,020
0,002

Результат проверки считать положительным, если относительная погрешность прибора при измерения среднего квадратического значения спектральных составляющих не б олее ± 10%.

7.3.4. Проверка динамического диапазона спектрального анализа

Собрать стенд для проверки согласно схеме, приведенной на рис. 2 приложение А. На выходе генератора Г3 -118 установить сигнал частотой 5000 Гц и амплитудой согласно таблице 7.3.4-1.

Включить прибор, выбрать в меню ВНЕ МАРШРУТА, строку ИЗМЕРЕНИЕ СПЕКТРОВ, где установить:

Ширина спектра - [25600],

Полосовой фильтр - [выкл], Количество линий - [800], Количество усреднений - [10],

Шкала - [лог], Усиление - [авто], Единицы измерения - [В],

Номер канала - [1], Вход - [АС].

По окончании измерения выбрать курсором на экране прибора максимальную спектральную линию в диапазоне частот 4936...5064 Гц и нажать стрелку ВВЕРХ на клавиатуре прибора. Зафиксировать пол ученное амплитудное значение в таблице 7.3.4-1.

Повторить измерения для всех амплитуд указанных в таблице 7.3.4-1 для канала 1 и для канала 2.

Динамический диапазон спектрального анализа определить по формуле: A=L_UOCH-L_unAP, дБ, где L_UOCH - уровень основного сигнала, L_unAP - уровень паразитного сигнала и занести в

таблицу 7.3.4-1.

Таблица 7.3.4-1

Номер канала	Частота, Гц	Напряжение, мВ	Основной сигнал, дБ	Паразитный сигнал, дБ	Динамический диапазон, дБ
1	5000,0	2000,0
		2,0
2	5000,0	2000,0
		2,0

Результат проверки считать положительным, если динамический диапазон спектрального анализа не менее 70 дБ.

7.3.5. Проверка относительной погрешности прибора при измерении частоты вращения

Собрать стенд для проверки согласно схеме, приведенной н а рис. 3 приложение А.

Подключить прибор к выходу Sync генератора Agilent 33250А. На выходе генератора установить сигнал с частотой согласно таблице 7.3.5-1.

Включите прибор, выбрать в меню ВНЕ МАРШРУТА, ст року СКОРОСТЬ ВРАЩЕНИЯ, где установить:

Единицы измерения - [Гц], Количество усреднений - [10],

По окончании измерения зафиксировать полученное значение в таблице 7.3.5-1. Повторить измерения для всех частот указанных в таблице 7.3.5-1.

Погрешность определить по формуле:

Fh₃m - измеренное значение частоты ,

Б_ЗАд - заданное значение частоты и занести в таблицу 7.3.5-1.

Таблица 7.3.5-1

Частота заданная F3, Гц	Скорость вращения заданная, об/мин	Частота измеренная FH3M, Гц	Погрешность, %
2,00	120
5,00	300
10,00	600
20,00	1200
50,00	3000
100,00	6000
200,00	12000
300,00	18000
500,00	30000

Примечание: При наличии в комплекте , представленном на поверку, датчика оборотов следует установить его работоспособность, в противном случае проверку по данному пункту завершают.

для проверки работоспособности датчика оборотов собрать схему представленную на рис 8.

Установить метку на срезе боковой поверхности подвижного узла вибровозбудителя, необходимую для работы датчика оборотов Фд-2 прибора, контрастную по отражающей способности к поверхности узла.

Подключить датчик оборотов Фд-2 к виброанализатору Сд-21.

С помощью магнитного штатива установить датчик оборотов Фд-2 с зазором относительно поверхности метки равным 60±5 мм в зоне оптического контакта, так что-бы излучатель был направлен в точку максимального отклонения метки .

Установить на вибростенде частоту 20 Гц, амплитуду виброперемещения не менее 1 мм.

Проверить наличие срабатывания датчика оборотов. для этого следует включить прибор, выбрать в меню ВНЕ МАРШРУТА, строку СКОРОСТЬ ВРАЩЕНИЯ, не делая никаких установок выбрать пункт ТАХОМЕТР и нажать ВВОд. Сигнал, выведенный на экран должен представлять собой прямоугольные импульсы, равномерно распределенные во времени, при этом в сигнале должны отсутствовать сдвоенные импульсы.

Выбрать в меню ВНЕ МАРШРУТА, строку СКОРОСТЬ ВРАЩЕНИЯ, где устан овить:

Единицы измерения - [Гц],

Количество усреднений - [10],

Нажать ИЗМЕРИТЬ и осуществить контроль текущего значения частоты, которое должно совпадать с частотой установленной на вибростенде.

В случае если сигнал не удовлетворяет указанным требованиям или частота следования импульсов не совпадает с частотой уста новленной на вибростенде , следует отрегулировать зазор между датчиком оборотов и меткой.

По окончании настроек повторно произвести измерение среднего значения и о пределить погрешность измерения частоты.

Результат проверки считать положительным, если относи тельная погрешность измерения частоты вращения составляет не более ± 1%.

7.3.6. Проверка погрешности измерения фазы сигнала синхронного с частотой вращения

Собрать стенд для проверки согласно схеме, приведенной на рис. 4 приложение А.

Синхронизировать два генератора Agilent 33250А по входу синхронизации 10 МГц.

Выход Sync первого генератора Agilent 33250А подключить его ко входу TACHO прибора установить сигнал с частотой 20 Гц. На выходе второго генератора Agilent 33250А установить прямоугольные импульсы со скважностью 2, частотой 20 Гц и амплитудой 2В ПИК и подключить его к линейному входу прибора. Значения фазы между каналами установить в соответствии с таблицей 7.3.6-1.

Включите прибор, выбрать в меню ВНЕ МАРШРУТА, строку ИЗМЕ РЕНИЕ ФАЗЫ, где установить:

Номер гармоники - [1],

Количество усреднений - [авто], Установка дисперсии - [50%], Значение амплитуды - [СКЗ] Скорость вращения - [Гц], Усиление - [авто], Единицы измерения - [В], Номер канала - [1].

Произвести измерение и заф иксировать результат измерения в таблице 7.3.6-1. Повторить измерения для всех значений фаз между каналами указанных в таблице 7.3.6-1 по каналу 1 и каналу 2.

Определить погрешность измерения фазы по формулам таблицы 7.3.6-1.

Таблица 7.3.6-1

Фаза заданная (вход линейный), °	Фаза заданная (вход опорного сигнала TACHO), °	Измеренная фаза, °		Погрешность, °
		Канал 1	Канал 2	Канал 1	Канал 2
0	90			Физм-360 (0)=	Физм-360 (0)=
0	180			Физм-270=	Физм-270=
0	270			Физм-180=	Физм-180=
0	359,9			Физм-90=	Физм-90=

Выход Sync первого генератора Agilent 33250А подключить его ко входу TACHO прибора установить сигнал с частотой согласно таблице 7.3.6-2. На выходе второго генерат ора Agilent 33250А установить прямоугольные импульсы со скважностью 2, частотой согласно таблице 7.3.6-2 и амплитудой 2В ПИК и подключить его к линейному входу прибора. Значения фазы между каналами установить 90 ° (сигнал по линейному входу опережает сигнал по входу TACHO).

Произвести измерение и зафиксировать результат измерения в таблице 7.3.6-2. Определить погрешность измерения фазы по формуле таблицы 7.3.6-2. Повторить измерения для всех значений частоты указанных в таблице 7.3.6-2 по каналу 1 и каналу 2.

Таблица 7.3.6-2

Частота заданная, Гц	Измеренная фаза вход опорного сигнала (TACHO) и вход линейный, °		Погрешность, ° =ФИЗМ-90
	Канал 1	Канал 2	Канал 1	Канал 2
2
5
10
20
50
100
200
250
300

Результат проверки считается положительным если абсолютная погрешность измерения фазы составляет не более ± 5°.

7.3.7. Проверка характеристик прибора на соответствие ГОСТ ИСО 2954 -97, ГОСТ ИСО 10816-3-99, ГОСТ ИСО 10816-4-99

Собрать стенд для проверки согласно схеме, приведенной на рис. 1 приложение А.

Проверку провести по электрическому сигналу эквивалентному виброскорости, подаваемому непосредственно на линейные входы прибора.

Включить прибор, выбрать в меню ОСНОВНОМ МЕНЮ, подменю СЕРВИСНЫЕ ФУНКЦИИ, в нем войти в подменю УСТАНОВКА ПАРАМЕТРОВ, где выбрать меню УСТАНОВКА ПАРАМЕТРОВ. В нем установить:

Имя тракта - [Линейный вход 1],

Измеряемая величина - [ускорение],

Единицы измерения - [g],

Тип адаптера - [Линейный вход]

Время установления - [0],

Количество каналов - [1],

Нажать ВВОД и установить:

Канал 1 - [100],

Нажать ВВОД три раза.

При проверке прибора в полосе 10...1000 (ГОСТ ИСО 2954-97), значения напряжения эквивалентного заданной виброск орости установить в соответствии с таблицей 7.3.7-1.

При проверке прибора в полосе 10.2000 (ГОСТ Р ИСО 10816-3-99), значения напряжения эквивалентного заданной виброскорости установить в соотве тствии с таблицей

• 7.3.7- 2.

При проверке прибора в полосе 2.1000 (ГОСТ Р ИСО 10816-4-99), значения напряжения эквивалентного заданной виброскорости установить в соотве тствии с таблицей

• 7.3.7- 3.

  K= ( ^зм

  Значения измеренного коэффициента

  УзАД 80 )/^(V   80 УзАД )

  , где

  передачи

  определить по

  формуле:

Vh₃\i - измеренное значение эквивалентной виброскорости на частотах, указанных в таблицах 7.3.7-1.7.3.7-3,

V₃.\!( ₈₀ - заданное значение виброскорости на базовой частоте,

\^;_ИЗМ80 - измеренное значение виброскорости на базовой частоте,

^/_зАд - заданное значение эквивалентной виброскорости на частотах, указанных в таблицах 7.3.7-1.7.3.7-3.

В меню ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [ 10...1000 для табл. 7.3.7-1; 2.1000 для табл. 7.3.7-2; 1()...200() для табл. 7.3.7-3],

Количество отсчетов - [8],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [мм/с],

Номер канала - [1],

Вход - [DC].

Задавать на генераторе частоту и амплитуду по таблице 7.3.7-1 произвести измерение и зафиксировать результат измерения в таблице 7.3.7-1. Повторить измерения для всех с очетаний частот и амплитуд указанных в таблице 7.3.7-1, 7.3.7-2, 7.3.7-3 для номера канала 1, а затем повторить для номера канала 2.

Таблица 7.3.7-1

f, Гц	VЗАД, СКЗ, мм/c	U, ПИК, мВ	VИЗМ, СКЗ, мм/c	Коэффициент передачи
				Измеренный	Минимальный	Максимальный
2,5	100	22,6				0,025
5	100	45,2				0,09
10	100	90,4			0,8	1,1
20	100	180,8			0,9	1,1
40	100	361,6			0,9	1,1
80	100	723,2		1,00	1	1
160	100	1446,4			0,9	1,1
315	100	2847,6			0,9	1,1
500	10	452,0			0,9	1,1
800	10	723,2			0,9	1,1
1000	10	904,0			0,8	1,1
2000	10	1808,0				0,09
4000	5	1808,0				0,025

Таблица 7.3.7-2

f, Гц	VЗАД, СКЗ, мм/c	U, ПИК, мВ	VИЗМ, СКЗ, мм/c	Коэффициент передачи
				Измеренный	Минимальный	Максимальный
10	1000	90,61				0,8
80	100	724,9		1,00	1	1
2000	10	1812,2				0,09
4000	5	1812,2				0,07

Таблица 7.3.7-3

f, Гц	VЗАД, СКЗ, мм/c	U, ПИК, мВ	VИЗМ, СКЗ, мм/c	Коэффициент передачи
				Измеренный	Минимальный	Максимальный
0,5	1000	45,31				0,025
1	1000	90,61				0,09
2	1000	181,2				0,8
80	100	724,9		1,00	1	1
1000	10	906,1				0,8

Результат проверки считать положительным, если для всех фильтров значения измеренного коэффициента передачи в полосе пропускания фильтра находятся в пределах заданных допусков, а вне полосы пропускания не превышают заданных значений (допуски на значения коэффициента преобразования приведены в таблицах 7.3.7-1.7.3.7-1).

• 7.4. Проверка характеристик прибора в модификации СД-21-Т Для проведения испытаний следует:

• •  Включить прибор

• • Войти в ОСНОВНОЕ МЕНЮ

• • Войти в СЕРВИСНЫЕ ФУНКЦИИ

• • Войти в УСТАНОВКУ ПАРАМЕТРОВ

• • Войти в ПАРАМЕТРЫ ВХОДНОГО ТРАКТА

• • Войти в ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя - [номер вибропреобразователя 1 ]

о Измеряемая величина - [ускорение]

o Единицы измерения - g

о Время установления - [1] с

о Коэф. преобразования - [100] мВ/g

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя - [номер вибропреобразователя 2]

о Измеряемая величина - [ускорение]

о Единицы измерения - g

о Время установления - [1] с

о Коэф. преобразования - [100] мВ/g

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• • Войти в ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя тракта - [Входы АВ] о Канал А

• ■  нажать стрелку вправо если установлено [ВЫКЛ] и не нажимать стрелку если установлен [произвольный вибропреобразователь ]

• ■  Нажать ВВОД

• ■  Выбрать «номер вибропреобразователя 1» затем нажать ВВОД

о Канал В

• ■  нажать стрелку вправо если установлено [ВЫКЛ] и не нажимать стрелку если установлен [произвольный вибропреобразователь ]

• ■  Нажать ВВОД

• ■  Выбрать «номер вибропреобразователя 2» затем нажать ВВОД о Ext.- [ВЫКЛ]

о На строке ДОБАВИТЬ нажать ВВОД и выйти в меню ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• • Нажимая клавишу ОТМЕНА выйти в основное меню прибора

Примечание 7.4-1: После определения действительного коэффициента преобразования вибропреобразователей войти в меню ДАТЧИКИ и откорректировать его в строке «Коэф. преобразования - [ ] мВ/g» Для соответствующих вибропреобразователей. Затем войти в меню ИЗМЕРИТЕЛЬНЫЙ ТРАКТ и повторить действия описанные выше.

7.4.1. Проверка погрешности прибора в рабочем диапазоне ампл итуд.

Собрать стенд для проверки согласно схеме, приведенной на рис. 5 приложение А.

Установить вибропреобразователь АР28 (АР98-100) подключенный к каналу А на вибростенд.

В ОСНОВНОМ меню прибора войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [10... 1000],

Количество отсчетов - [8], Значение амплитуды - [СКЗ], Шкала - [лин], Усиление - [авто], Единицы измерения - [м/с²], Номер канала - [А],

Вход -[DC].                                                  ₂

Задавать на вибростенде частоту 160 Гц и СКЗ виброускорения 10 м/с².

Определить действительное значение коэ ффициента преобразования вибропреобразователя по формуле К_П=К_УСТ (А_иЗ^/А_ЗАд ), мВ/g.

Изменить значение коэффициента преобразования в канале согласно примечанию 7.4.-1. Произвести измерение и зафиксировать результат измерения в таблице 7.4.1-1.

Повторить измерения для всех амплитуд указанных в таблице 7.4.1-1 по входу А.

Установить вибропреобразователь АР28 (АР98-100) подключенный к каналу В на вибростенд и установить действительное значение коэффициента преобразо вания К_П, мВ/g по описанной выше методике и произвести измерения по входу В в соответствии с таблицей 7.4.1-1.

Таблица 7.4.1-1

Частота, Гц	Ускорение заданное СКЗ, м/с2	Напряжен ие эквивалент ное СКЗ, мВ	Ускорение измеренное СКЗ, м/с2		Погрешность, %
			Вход А	Вход В	Вход А	Вход В
160	0,1
	0,5
	1,0
	5,0
	10,0
	50,0
	100,0
	200,0

Примечание 7.4.1-1: Допускается значения виброускорения ниже 5 м/с² и выше 200 м/с² измерять путем подачи на вход электрического эквивалента вибропреобразователя с питанием по току Е 3.30 напряжения эквивалентного виброускорению. Значения эквивалентного напряжения определить по формуле: и=(К_ПА)/К_И, гДе А - заДанное виброускорение, КП - коэффициент преобразования вибропреобразователя , КИ -значение коэффициента передачи электрического эквивалента ICP вибропреобразователя Е 3.30, определенного согласно рис 5, приложение А. Для проведения измерений отключить вибропреобразователь и подключить электрический эквивалент вибропреобразователя с питанием по току.

В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [10... 1000],

Количество отсчетов - [8],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [мм/с],

Номер канала - [А].

Задавать на вибростенде сочетание частоты и амплитуд по таблице 7.4.1-2. Произвести измерение и зафиксиро вать результат измерения в таблице 7.4.1-2. Повторить измерения для всех сочетаний частот и амплитуд указанных в таблице 7.4.1-2 по входу А. Установить вибропреобразователь АР28 (АР98-100) подключенный к каналу В на вибр остенд и повторить измерения по входу В в соответствии с таблицей 7.4.1-2.

Таблица 7.4.1-2

Частота, Гц	Виброускорение эквивалентное, СКЗ, м/с2	Напряжение расчетное, В	Виброскорость заданная, СКЗ, мм/с	Виброскорость измеренная, СКЗ, мм/с		Погрешность, о/ %
				Вход А	Вход В	Вход А	Вход В
80	0,050		0,1
	0,251		0,5
	0,502		1,0
	2,513		5,0
	5,026		10,0
	25,132		50,0
	50,265		100,0

Примечание 7.4.1-2: Допускается значения виброскорости ниже 2,5 мм/с и выше 200 мм/с измерять путем подачи на вход электрического эквивалента вибропреобразователя с питанием по току Е 3.30 напряжения эквивалентного виброскорости. Значения эквивалентного напряжения оп ределить по формуле: U (К_ПА) К_И (K_n2^fV) К_И, гДе А - заданное виброускорение, К_П - коэффициент преобразования вибропреобразователя, f - заданная частота, V - заданная виброскорость КИ -значение коэффициента передачи электрического эквивалента ICP вибропреобразователя Е 3.30, определенного согласно рис 5, приложение А. Для проведения измерений отключить вибропр еобразователь и подключить электрический эквивалент вибропреобразователя с питанием по току.

В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА в ыбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [10.1000],

Количество отсчетов - [8],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [мкм],

Номер канала - [А].

Задавать на вибростенде сочетание частоты и ам плитуд по таблице 7.4.1-3. Произвести измерение и зафиксировать результат измерения в таблице 7.4.1-3. Повторить измерения для всех сочетаний частот и амплитуд указанных в таблице 7.4.1-3 по входу А. Установить вибропреобразователь АР28 (АР98-100) подключенный к каналу В на вибростенд и повторить измерения по входу В в соответствии с таблицей 7.4.1-3.

Таблица 7.4.1-3

Часто та, Гц	Виброускорен ие эквивалентное , СКЗ, м/с2	Напряже ние расчетно е, В	Вибропере мещение заданное, СКЗ, мкм	Виброперемещени е измеренное, СКЗ, мкм		Погрешность, %
				Вход Д	Вход В	Вход Д	Вход В
40	0,063		1,0
	0,315		5,0
	0,632		10,0
	3,158		50,0
	6,316		100,0
	12,633		200,0
	31,582		500,0
	63,165		1000,0

Примечание 7.4.1-3: Допускается значения виброперемещения ниже 10 мкм измерять путем подачи на вход электрического эквивалента вибропреобразователя с питанием по току Е 3.30 напряжения эквивалентного виброперемещения. Значения эквивалентного напряжения определить по формуле: U (К_ПА) К_И (K_n2KfV) К_И (K_n(2KfS)²) К_И, гДе А - заданное виброускорение, К_П -

коэффициент преобразования вибропреобразователя, f - заданная частота, V -заданная виброскорость, S - заданное виброперемещение КИ -значение коэффициента передачи электрического эквивалента ICP вибропреобразователя Е 3.30, определенного согласно рис 5, приложение А. Для проведения измерений отключить вибропреобразователь и подключить электрический эквивалент вибропреобразователя с питанием по току.

Х -Х

Погрешность рассчитать по формуле: 5=—^И3М—^3ДД100%, где Х_И3М и Х_3Дд ^ХЗАд

соответственно измеренное и заданное значения параметра вибрации для таблицы 7.4.1-1.. .7.4.1-3 и занести в таблицы 7.4.1-2...7.4.1-3.

Результат проверки считать положительным, если погрешность измерения параметров вибрации в рабочем диапазоне амплитуд не более (-12;+7) %.

7.4.2. Проверка погрешности прибора в рабочем диапазоне частот.

Собрать стенд для проверки согласно схеме, приведенной на рис. 5 приложение А.

Установить вибропреобразователь АР28 (АР98-100) подключенный к каналу А на вибростенд.

Включить прибор. В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [по таблице 7.4.2-1],

Количество отсчетов - [8],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [по таблице 7.4.2-1],

Номер канала - [А].

Задавать на вибростенде сочетание частот и амплитуд по таблице 7.4.2-1 при этом установить заданное значение виброускорения, а соответствующие значения виброскорости V и виброперемещения S_, приведенные в таблице 7.4.2-2, 7.4.2-2, определить расчетным путем по A         A '

формулам: V_3M=——, 8_3ДД =—где Д_ЗДд - заданное виброускорение, f- заданная частота. Примечание 7.4.2-1: Допускается установка заданных значений виброускорения отличных от приведенных в таблице 7.4.2-1, 7.4.2-2 с последующим пересчетом заданных значений виброскорости и виброперемещения.

В процессе измерений виброускорение на частотах диапазона 2 -10 Гц устанавливать при включенном фильтре 2 -1000 Гц, на частотах диап азона 20-500 Гц устанавливать при включенном фильтре 10 -1000 Гц, на частотах диапазона 1000 -2000 Гц устанавливать при включенном фильтре 10 -2000 Гц.

На частотах 500, 1000, 1600 Гц таблицы 7.4.2-1 произвести измерение виброперемещение по спектру.

Произвести измерение и зафиксировать результат измерения в таблице 7.4.2-1. Повторить измерения для всех сочетаний частот и амплитуд, указанных в таблице 7.4.2-1 по входу А.

Таблица 7.4.2-1

Фильтр	2-1000		10-1000						10-2000
Частота	5	10	20	40	80	160	250	500	1000	1600
Аз, м/с2	0,5	1.000	10.000	10.000	10.000	10.000	10.000	10.000	10.000	100.00
Аизм, м/с
Погрешность, %
V3, мм/с	15,92	15,92	79.618	39.809	19.904	9.952	6.369	3.185	1.592	9.952
Vsm, мм/с
Погрешность, %
S3, мкм	507,1	253,6	633.90	158.47	39.619	9.905	4.057	1.014	0.254	0.990
S^m, мкм
Погрешность, %

Установить вибропреобразователь АР28 (АР98-100), подключенный к каналу В, на

Фильтр	2-1000		10-1000						10-2000
Частота	5	10	20	40	80	160	250	500	1000	1600
S3, мкм	507,1	253,6	633.90	158.47	39.619	9.905	4.057	1.014	0.254	0.990
SmM, мкм
Погрешность, %

Погрешность рассчитать по формуле 5= (Х_ИЗМ-Х_ЗДД/Х_ЗДД), где Х_ИЗМ и Х_ЗАд соответственно измеренное и заданное значение параметра вибрации и записать в таблицы 7.4.2-1, 7.4.2-2.

Результат проверки считать положительным, если погрешность прибора в рабочем диапазоне частот от 5 до 1600 Гц составляет не более ( -12,+7)%.

7.4.3. Проверка погрешности прибора в рабочих диапазонах амплитуд и частот.

Занести в таблицы 7.4.3-1 и 7.4.3-2 значения погрешностей + 8_f и - 8_f определенные из таблиц 7.4.2-1 и 7.4.2-2 отдельно для виброускорения, виброскорости и вибр оперемещения по каждому каналу и занести в таблицу 7.4.3-1, 7.4.3-2.

Занести в таблицы 7.4.3-1 и 7.4.3-2 значения погрешностей + 8_a и + 8_а определенные из таблиц 7.4.1 -1...7.4.1 -3 отдельно для виброускорения, виброскорости и виброперем ещения по каждому каналу и занести в таблицу 7.4.3-1, 7.4.3-2.

Погрешность & прибора в рабочих диапазонах амплитуд и частот определить в

д_1 1 /g2 + 52"

соответствии с МИ-1873-88 по формуле:     ’ v ^{f a},

Расчеты выполнить отдельно для отрицательной и для положительной погрешности.

Результаты расчетов занести в таблицы 7.4.3-1 для канала А и 7.4.3-2 для канала В. Таблица 7.4.3-1

	Частотная погре шность 8f,, %		Амплитудная погре шность 8a,, %		Погрешность &, %
	+ 8f,, %	- 8f,, %	+ 8a,, %	- 8a,, %	+ &, %	- &, %
Ускорение
Скорость
Перемещение

Таблица 7.4.3-2

	Частотная по грешность 8f,, %		Амплитудная погре шность 8a,, %		Погрешность &, %
	+ 8f,, %	- 8f,, %	+ 8a,, %	- 8a,, %	+ &, %	- &, %
Ускорение
Скорость
Перемещение

Результат проверки считать положительным, если погрешность прибора в рабочем диапазоне амплитуд и частот не более ( -20,+10)%.

7.4.4. Проверка уровня собственных шумов прибора в единицах СКЗ ускорения.

для проведения данной проверки разместить вибропреобразователь в гор изонтальном положении на поверочной плите с уровнем наведенного шумового вибро ускорения не более 1 мм/с² СКЗ в диапазоне частот от 2 до 2000 Гц.

Включить прибор. В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [2.1000],

Количество отсчетов - [50],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [м/с²], Номер канала - [А].

Произвести измерение и зафиксировать результат измерения в таблице 7.4.4-1, затем выполнить аналогичные измерения для частотных полос ( 10-1000 Гц) и (10-2000 Гц).

Повторить измерения для канала В.

Таблица 7.4.4-1

Полоса, Гц	СКЗ шума измерительной цепи, мм/ с2
	Вход А	Вход В
2-1000
10-1000
10-2000

Результат проверки считать положительным, если СКЗ ускорения для всех в ыполненных измерений не превышает 5 мм/ c².

7.5. Проверка характеристик прибора в модификации СД -21-З

Для проведения испытаний следует:

• •  Включить прибор

• • Войти в ОСНОВНОЕ МЕНЮ

• • Войти в СЕРВИСНЫЕ ФУНКЦИИ

• • Войти в УСТАНОВКУ ПАРАМЕТРОВ

• • Войти в ПАРАМЕТРЫ ВХОДНОГО ТРАКТА

• • Войти в ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

o Имя - [номер вибропреобразователя 1]

o Измеряемая величина - [ускорение]

o Единицы измерения - g

o Время установления - [1] с

о Коэф. преобразования - [20] мВ/g

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

o Имя - [номер вибропреобразователя 2]

o Измеряемая величина - [ускорение ]

o Единицы измерения - g

o Время установления - [1] с

о Коэф. преобразования - [20] мВ/g

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• • Войти в ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя тракта - [Входы АВ]

о Канал А

• ■  нажать стрелку вправо если установлено [ВЫКЛ] и не нажимать стрелку если установлен [произвольный вибропреобразователь ]

• ■  Нажать ВВОД

• ■  Выбрать «номер вибропреобразователя 1» затем нажать ВВОД o Канал В

• ■  нажать стрелку вправо если установлено [ВЫКЛ] и не нажимать стрелку если установлен [произвольный вибропреобразователь ]

• ■  Нажать ВВОД

• ■  Выбрать «номер вибропреобразователя 2» затем нажать ВВОД

o Ext. - [ВЫКЛ]

o На строке ДОБАВИТЬ нажать ВВОД и выйти в меню ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• •  Нажимая клавишу ОТМЕНА выйти в основное меню прибора

Примечание 7.5.-1: После определения действительного коэффициента преобразования вибропреобразователей войти в меню ДАТЧИКИ и откорректировать его в строке «Коэф. преобразования - [ ] мВ/g» Для соответствующих вибропреобразователей. Затем войти в меню ИЗМЕРИТЕЛЬНЫЙ ТРАКТ и повторить действия описанные выше.

7.5.1. Проверка погрешности прибора в рабочем диапазоне амплитуд.

Собрать стенд для проверки согласно схеме, приведенной на рис. 5 приложение А. Установить вибропреобразователь АР 40 подключенный к каналу А на вибр остенд. В ОСНОВНОМ меню прибора войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [10... 1000],

Количество отсчетов - [8], Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [м/с²],

Номер канала - [А],

Номер канала -[DC].

Задавать на вибростенде частоту 160 Гц и СКЗ виброускорения 10 м/с².

Определить действительное значение коэффициента преобразования вибропреобразователя по формуле К_П=К_УСТ (А_иЗ^/А_ЗАд ), мВ/g.

Изменить значение коэффициента преобразования в канале согласно примечанию 7.5-1. Произвести измерение и зафиксировать результат измерения в таблице 7.5.1-1. Повторить измерения для всех амплитуд указанных в таблице 7.5.1-1 по входу А.

Установить вибропреобразователь АР 40 по дключенный к каналу В на вибростенд и установить действительное значение коэффициента преобразования К _П, мВ/g по описанной

выше методике и произвести измерения по входу В в соответствии с табл ицей 7.5.1-1.

Таблица 7.5.1-1

Частота, Гц	Ускорение заданное СКЗ, м/с2	Напряжен ие эквивалент ное СКЗ, мВ	Ускорение измеренное СКЗ, м/с2		Погрешность, %
			Вход А	Вход В	Вход А	Вход В
160	0,1
	0,5
	1,0
	5,0
	10,0

Частота, Гц	Ускорение заданное СКЗ, м/с2	Напряжен ие эквивалент ное СКЗ, мВ	Ускорение измеренное СКЗ, м/с2		Погрешность, %
			Вход А	Вход В	Вход А	Вход В
160	50,0
	100,0
	200,0
	500,0
	1000,0

Примечание 7.5.1-1: Допускается значения виброускорения ниже 5 м/с ² и выше 200 м/с² измерять путем подачи на электрический эквивалент вибропреобразователя с выходом по электрическому заряду прибора эквивалентного напряжения, значения которого определяются по формуле: U=K_П А, гДе А - заданное виброускорение, К_П -коэффициент преобразования вибропреобразователя. Для этого вибропреобразователь прибора заменить электрическим эквивалентом вибропреобразователя с выходом по электрическому заряду.

В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [10... 1000],

Количество отсчетов - [8], Значение амплитуды - [СКЗ], Шкала - [лин], Усиление - [авто], Единицы измерения - [мм/с], Номер канала - [А].

Задавать на вибростенде сочетание частоты и амплитуд по таблице 7.5.1-2. Произвести измерение и зафиксировать результат измерения в таблице 7.5.1-2. Повторить измерения для всех сочетаний частот и амплитуд указанных в таблице 7.5.1-2 по входу А. Установить вибропреобразователь АР 40 подключенный к каналу В на вибростенд и повторить измерения

по входу В в соответствии с таблицей 7.5.1-2.

Таблица 7.5.1-2

Частота , Гц	Виброускоре ние эквивалентн ое, СКЗ, м/с2	Напряжение расчетное, В	Виброскорос ть заданная, СКЗ, мм/с	Виброскорость измеренная, СКЗ, мм/с		Погрешность, %
				Вход А	Вход В	Вход А	Вход В
80	0,050		0,1
	0,251		0,5
	0,502		1,0
	2,513		5,0
	5,026		10,0
	25,132		50,0
	50,265		100,0

Примечание 7.5.1-2: Допускается значения виброскорости ниже 2,5 мм/с и выше 200 мм/с измерять путем подачи на электрический эквивалент вибропреобразователя с выходом по электрическому заряДу прибора эквивалентного напряжения, значения которого определяются по формуле: U=K_nA=K_n2 , гДе А - заДанное виброускорение, КП - коэффициент преобразования вибропреобразователя, f -заДанная частота, V - заДанная виброскорость. Для этого вибропреобразователь прибора заменить электрическим эквивалентом вибропреобразователя с выхоДом по электрическому заряДу.

В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [10... 1000],

Количество отсчетов - [8],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [мкм],

Номер канала - [А].

Задавать на вибростенде сочетание частоты и амплитуд по таблице 7.5.1-3. Произвести измерение и зафиксировать результат измерения в таблице 7.5.1-3. Повторить измерения для всех сочетаний частот и амплитуд указанных в таблице 7.5.1-3 по входу А. Установить вибропреобразователь АР 40 подключенный к каналу В на вибростенд и повторить измерения по входу В в соответствии с таблицей 7.5.1-3.

Таблица 7.5.1-3

Частота, Гц	Виброускорение эквивалентное, СКЗ, м/с2	Напряжение расчетное, В	Виброперемещение заданное, СКЗ, мкм	Виброперемещение измеренное, СКЗ, мкм		Погрешность, %
				Вход А	Вход В	Вход А	Вход В
40	0,063		1,0
	0,315		5,0
	0,632		10,0
	3,158		50,0
	6,316		100,0
	12,633		200,0
	31,582		500,0
	63,165		1000,0

Примечание 7.5.1-3: Допускается значения виброперемещения ниже 10 мкм измерять путем подачи на электрический эквивалент вибропреобразователя с выходом по электрическому заряДу прибора эквивалентного__напряжения, значения которого определяются по формуле:   U=K_nA=K_n2      _П (   )² , гДе А - заДанное

виброускорение, К_П - коэффициент преобразования вибропреобразователя, f -заданная частота, V - заданная виброскорость, S - заданное виброперемещение. Для этого вибропреобразователь прибора заменить электрическим вибропреобразователя с выходом по электрическому заряду .

Х -Х

Погрешность рассчитать по формуле:  5=—^ИЗМ——100%, где

^ХЗАД соответственно измеренное и заданное значения параметра вибрации 7.5.1-1.7.5.1-3 и занести в таблицы 7.5.1-2.7.5.1-3.

Результат проверки считать положительным, если погрешность измерения параметров вибрации в рабочем диапазоне амплитуд не более ( -1 2;+7) %.

7.5.2. Проверка погрешности прибора в рабочем диапазоне частот.

Собрать стенд для проверки согласно схеме, приведенной на рис. 5 приложе ние А. Установить вибропреобразователь АР 40 подключенный к каналу А на вибр остенд.

Включить прибор. В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ

МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [по таблице 7.5.2-1],

Количество отсчетов - [8],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [по таблице 7.5.2-1],

Номер канала - [А].

Задавать на вибростенде сочетание частот и амплитуд по таблице 7.5.2-1 при этом установить заданное значение виброускорения, а соответствующие значения виброскорости V и виброперемещения S, приведенные в таблице 7.5.2-2, 7.5.2-2, определить расчетным путем по A         A '

формулам: У_ЗАд=——, S_3M=—где А_ЗАд - заданное виброускорение, f- заданная частота.

Примечание 7.5.2-1: Допускается установка заданных значений виброускорения отличных от приведенных в таблице 7.5.2-1, 7.5.2-2 с последующим пересчетом заданных значений виброскорости и виброперемещения.

В процессе измерений виброускорение на частотах диапазона 2 -10 Гц устанавливать при включенном фильтре 2 -1000 Гц, на частотах диапазона 20 -500 Гц устанавливать при включенном фильтре 10 -1000 Гц, на частотах диапазона 1000 -2000 Гц устанавливать при включенном фильтре 10 -2000 Гц.

На частотах 500, 1000, 1600 Гц таблицы 7.5.2-1 произвести измерение виброперемещение по спектру.

Произвести измерение и зафиксировать результат измерения в таблице 7.5.2-1. Повторить измерения для всех сочетаний частот и амплитуд, указанных в таблице 7.5.2-1 по входу А.

Таблица 7.5.2-1

Фильтр	2-1000		10-1000						10-2000
Частота	5	10	20	40	80	160	250	500	1000	1600
Аз, м/с2	0,5	1.000	10.000	10.000	10.000	10.000	10.000	10.000	10.000	100.00
Аизм- м/с
Погрешность, %
V3, мм/с	15,92	15,92	79.618	39.809	19.904	9.952	6.369	3.185	1.592	9.952
Уизм, мм/с
Погрешность, %
S3, мкм	507,1	253,6	633.90	158.47	39.619	9.905	4.057	1.014	0.254	0.990
SH3M, мкм
Погрешность, %

Установить вибропреобразователь АР 40, подключенный к каналу В, на вибр остенд и

Таблица 7.5.2-2

Фильтр	2-1000		10-1000						10-2000
Частота	5	10	20	40	80	160	250	500	1000	1600
Аз, м/с2	0,5	1.000	10.000	10.000	10.000	10.000	10.000	10.000	10.000	100.00
Аизм- м/с
Погрешность, %
Vs, мм/с	15,92	15,92	79.618	39.809	19.904	9.952	6.369	3.185	1.592	9.952
V№ мм/с
Погрешность, %
S5, мкм	507,1	253,6	633.90	158.47	39.619	9.905	4.057	1.014	0.254	0.990
S..... мкм
Погрешность, %

Погрешность рассчитать по формуле 5= (Х_ИЗМ-Х_ЗАД )/Х_ЗАд, где Х_ИЗМ и Х_ЗАд соответственно измеренное и заданное значение параметра вибрации и записать в таблицы 7.5.2-1, 7.5.2-2.

Результат проверки считать положительным, если погрешность прибора в рабочем диапазоне частот от 5 до 1600 Гц составляет не более ( -12,+7)%.

7.5.3. Проверка погрешности прибора в рабочих диапазонах амплитуд и частот.

Занести в таблицы 7.5.3-1 и 7.5.3-2 значения погрешностей + 8_f и - 8_f определенные из таблиц 7.5.2-1 и 7.5.2-2 отдельно для виброускорения, виброскорости и виброперем ещения по каждому каналу и занести в таблицу 7.5.3-1, 7.5.3-2.

Занести в таблицы 7.5.3-1 и 7.5.3-2 значения погрешностей + 8_a и + 8_а определенные из таблиц 7.5.1 -1...7.5.1 -3 отдельно для виброускорения, виброскорости и виброперем ещения по каждому каналу и занести в таблицу 7.5.3-1, 7.5.3-2.

Погрешность & прибора в рабочих диапазонах амплитуд и частот определить в

Д=1 1 /g2 +g2

соответствии с МИ-1873-88 по формуле:     ’ V ^{f a},

Расчеты выполнить отдельно для отрицательной и для положительной погрешности.

Результаты расчетов занести в таблицы 7.5.3-1 для канала А и 7.5.3-2 для канала В. Таблица 7.5.3-1

	Частотная погре шность 8f,, %		Амплитудная погре шность 8a,, %		Погрешность &, %
	+ 8f,, %	- 8f,, %	+ 8a,, %	- 8a,, %	+ &, %	- &, %
Ускорение
Скорость
Перемещение

Таблица 7.5.3-2

	Частотная погре шность 8f,, %		Амплитудная погре шность 8a,, %		Погрешность &, %
	+ 8f,, %	- 8f,, %	+ 8a,, %	- 8a,, %	+ &, %	- &, %
Ускорение
Скорость
Перемещение

Результат проверки считать положительным, если погрешность прибора в рабочем диапазоне амплитуд и частот не более (-20,+10)%.

7.6. Проверка прибора оснащенного адаптером вибропреобразователей АВПб-Шср-2

Для проведения испытаний прибора оснащенного адаптером вибропреобразователей ABn6-16icp-2 следует:

• •  Включить прибор

• • Войти в ОСНОВНОЕ МЕНЮ

• • Войти в СЕРВИСНЫЕ ФУНКЦИИ

• • Войти в УСТАНОВКУ ПАРАМЕТРОВ

• • Войти в ПАРАМЕТРЫ ВХОДНОГО ТРАКТА

• • Войти в ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя - [номер вибропреобразователя 1 ]

о Измеряемая величина - [ускорение]

o Единицы измерения - g

о Время установления - [1] с

о Коэф. преобразования - [100] мВ/g

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• •  Повторить указанные действия для всех вибропреобразо вателей

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• • Войти в ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя тракта - [Коммутатор 16 1СР]

о Канал А - [ВЫКЛ]

о Канал В - [ВЫКЛ]

о Ext.

• ■  Стрелкой ВПРАВО [коммутатор]

• ■  Нажать клавишу ВВОД

• ■  Для строк 1.. .16 повторить следующие операции

• •  Нажать стрелу ВПРАВО

• •  После появления знака - [?] нажать клавишу ВВОД

• •  Выбрать вибропреобразователь [ ]

• •  Нажать клавишу ВВОД

• •  Стрелкой ВНИЗ перейти к следующему каналу

• • Нажать клавишу ОТМЕНА

• • На строке ДОБАВИТЬ нажать клавишу ВВОД

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• •  Нажимая клавишу ОТМЕНА выйти в основное меню прибора

Примечание 7.6.-1: После опредиления действительного коэффициента преобразования вибропреобразователей войти в меню ДАТЧИКИ и откорректировать его в строке «Коэф. преобразования - [ ] мВ/g» Для соответствующего вибропреобразователя. Затем войти в меню ИЗМЕРИТЕЛЬНЫЙ ТРАКТ и повторить действия описанные выше.

• 7.6.1. Проверка погрешности прибора   СД -21,   оснащенного адаптером

вибропреобразователей АВПб-16кр-2

Собрать стенд для проверки согласно схеме, приведенной на рис. 6 приложение А.

Установить вибропреобра зователь АР28 (АР98-100) подключенный к первому каналу на вибростенд.

В ОСНОВНОМ меню войти в подменю ИЗМЕРЕНИЯ ВНЕ МАРШРУТА выбрать строку ОБЩИЙ УРОВЕНЬ, где установить:

Полоса анализа - [по табл 7.6.1-1],

Количество отсчетов - [8],

Значение амплитуды - [СКЗ],

Шкала - [лин],

Усиление - [авто],

Единицы измерения - [по табл 7.6.1-1],

Номер канала - [по табл 7.6.1-1].

Задавать на вибростенде частоту 160 Гц и СКЗ виброускорения 10 м/с².

Определить действит ельное значение коэффициента преобразования вибропреобразователя по формуле К_П=К_УСТ (А_иЗ^/А_ЗАд ), мВ/g.

Изменить значение коэффициента преобразования в канале согласно примечанию 7.6.-1.

Произвести измерения и зафиксировать результат ы измерений для  всех

вибропараметров указанных в таблице 7.6.1-1 по каналу 1.

Погрешность рассчитать по формуле 5= (Х_ИЗМ-Х_ЗАД ^/х_зад , где Х_И3М и Х_ЗАд соответственно измеренное и заданное значение параметра вибрации и записать в таблицу 7.6.1-1.

Подключив вибропреобразователь второго канала коммутатора определить действительный коэффициент преобразования вибропреобразователя и п овторить измерения для каждого канала при всех сочет аниях амплитуд и частот указанных в таблице 7.6.1-1.

Примечание 7.6.1-1: На частоте 1600 Гц таблицы 7.6.1-1 произвести измерение виброперемещение по спектру.

Таблица 7.6.1-1

Канал	Полоса анализа	Частота, Гц	Аз, м/с2	Аи, м/с2	Погр., %	V3, мм/с	\'и- мм/с	Погр., %	S3, мкм	мкм	Погр., %
1	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
2	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
3	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
4	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
5	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
6	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99

Канал	Полоса анализа	Частота, Гц	Аз, м/с2	Аи, м/с2	Погр., %	V3, мм/с	Уи, мм/с	Погр., %	S3, мкм	8и, мкм	Погр., %
7	2...1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
8	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
9	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
10	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
11	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
12	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
13	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
14	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
15	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99
16	2.1000	5	0,7			22,28			709,6
	10.1000	160	10			9,94			9,90
	10.2000	1600	100			9,95			0,99

Результат проверки считать положительным, если погрешность измерения параметров вибрации для всех каналов коммутатора в рабочем диапазоне амплитуд не более ( -12;+7) %.

• 7.7. Проверка прибора СД-21 оснащенного адаптером вибропреобразователей ABn-2q Для проведения испытаний прибора оснащенного адаптером вибропреобразователей ABn-2q следует:

• •  Включить прибор

• • Войти в ОСНОВНОЕ МЕНЮ

• • Войти в СЕРВИСНЫЕ ФУНКЦИИ

• • Войти в УСТАНОВКУ ПАРАМЕТРОВ

• • Войти в ПАРАМЕТРЫ ВХОДНОГО ТРАКТА

• • Войти в ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя - [номер вибропреобразователя 1]

о Измеряемая величина - [ускорение]

o Единицы измерения - g

о Время установления - [1] с

о Коэф. преобразования - [20] мВ/g

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• •  Нажать клавишу ВВОД

• •  В появившемся меню выбрать пункт «ДОБАВИ ТЬ»

• •  Нажать клавишу ВВОД

• •  Изменить

о Имя - [номер вибропреобразователя 2] о Измеряемая величина - [ускорение] о Единицы измерения - g о Время установления - [1] с о Коэф. преобразования - [20] мВ/g

• • Нажать клавишу ВВОД два раза и выйти в меню ДАТЧИКИ

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить измерения?» выбрать ДА и нажать на ВВОД

• • Войти в ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

• • Нажать клавишу ВВОД

• •  Выбрать «Добавить» о Изменить

о Имя тракта - [2-канальный внешний усилитель заряда] о Канал А - [выкл] о Канал В - [выкл] о Ext - [линейный вход] о Нажать клавишу ВВОД о В появившемся списке вибропреобразователей выбрать устанавливаемый на канал

1 усилителя заряда

о Нажать клавишу ВВОД

о Перейти ко второму каналу и аналогично выбрать устанавливаемый на канал 2 усилителя заряда

о Нажать кнопку Отмена

• •  Перейти к пункту [Добавить] и нажать клавишу ВВОД

• •  Выбрать созданный тракт и нажать клавишу ВВОД

• •  Перейти в появившемся меню к строке ВЫБРАТЬ и нажать клавишу ВВОД

• • Нажать клавишу ОТМЕНА

• •  На вопрос «Сохранить изменения?» выбрать ДА и нажать на клавишу ВВОД

• •  Нажать клавишу Отмена

Собрать стенд для проверки согласно схеме, приведенной на рис. 7 приложение А. Дальнейшую процедуру проверки осуществлять в соответствии с п.п. 7.5.1...7.5.3.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1. При выполнении операций поверки оформляются протоколы по произвольной форме.

• 8.2. Результаты поверки оформляются путем записи в формуляре прибора и (или) выдачи “Свидетельства о поверке“ или “Извещения о непригодности” в соответствии с ПР 50.2. 006-94.



ПРИЛОЖЕНИЕ А

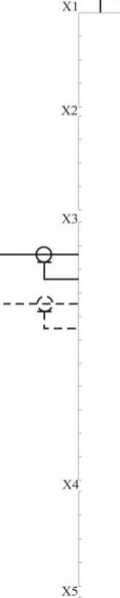

СХЕМЫ СТЕНДОВ ДЛЯ ПО ВЕРКИ ВИБРОАНАЛИЗАТОРА СД-12М

РИС. 8

и
