Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Промышленные программируемые логические контроллеры на базе микропроцессора 1891ВМ11Я. ПЛК-1

МЕТОДИКА ПОВЕРКИ ПР-29-2019МП г. Москва 2019 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок промышленных программируемых логических контроллеров на базе микропроцессора 1891ВМ11Я. ПЛК-1, изготовленных ПАО "ИНЭУМ им. И.С. Брука".

Промышленные программируемые логические контроллеры на базе микропроцессора 189IBM 11 Я. ПЛК-1 (далее по тексту - контроллеры) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, а также выработки управляющих аналоговых и дискретных сигналов в соответствии с заданной программой.

Интервал между поверками 4 года.

Периодическая поверка контроллеров в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов и каналов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца контроллеров, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Проверка идентификационных данных программного обеспечения

7.3

Да

Да

4 Определение основной приведённой (к верхнему пределу диапазона) погрешности преобразования цифрового кода в напряжение и силу постоянного тока

7.4

Да

Да

5 Определение основной приведённой (к верхнему пределу диапазона) погрешности преобразования в цифровой код и измерения входного напряжения и силы постоянного тока

7.5

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.

Таблица 2 - Средства поверки

Номер пункта МП

Тип средства поверки

7.4

Мультиметр 3458А. Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока в диапазоне от 0,0001 до 100 мА ±(0,0000 ИцЗМ+0,000004-1Пр)- Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока ±(2,510’6 U+3,510'8) В

7.5

Калибратор многофункциональный Fluke 5522А. Диапазон воспроизведения напряжения постоянного тока от 0 до 32,99999 В, пределы основной абсолютной погрешности ±(l,2 10'5 U+2 10*5) В. Диапазон воспроизведения силы постоянного тока от 0 до 329,999 мА, пределы основной абсолютной погрешности ±(110'41+2,510'3) мА

7.4-7.5

Вспомогательное средство поверки - персональный компьютер

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до +50 °C.

±0,25 °C

Цифровой    термометр-гигрометр

Fluke 1620А

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления

Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр

Fluke 1620А

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (25 ± 5) °C;

  • - относительная влажность до 80 %;

  • - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • -  проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

7.2 Опробование
  • 7.2.1 Подключить поверяемый контроллер к ПК с помощью интерфейса Ethernet, на ПК должна быть установлена программа - терминальный клиент для подключения по протоколу SSH, позволяющая производить удалённое управление поверяемым контроллером.

  • 7.2.2 Запустить программу - клиент и произвести удаленное подключение к контроллеру. Для подключения использовать конфигурационные параметры (IP адрес, логин пользователя с правами суперпользователя и пароль) указанные в паспорте на изделия. Или, если сетевые настройки и параметры доступа были изменены пользователем, то измененные данные должны быть указаны в формуляре на изделие. После загрузки на запрос login ввести логин и пароль для доступа с правами суперпользователя, по умолчанию login: root, password flline.

  • 7.2.3 В окне программы - клиента ввести команду cd /opt/ineum/elplc. Далее в выбранной директории запустить процедуру mpl 7test в режиме клиента с помощью команды:

7mpl7test cli

После запуска программы на экран будет выведена таблица, отображающая наличие модулей в слотах монтажного каркаса.

Результат опробования считать положительным, если все модули ввода-вывода фактически присутствующие в составе устройства, присутствуют таблице и имеют значение status=0x01 (ОК) и контроллер функционирует согласно руководству по эксплуатации.

При отрицательном результате опробования прибор бракуется и направляется в ремонт.

7.3 Проверка идентификационных данных программного обеспечения

Проверка идентификационных данных программного обеспечения осуществляется путем исполнения соответствующих команд процедуры mpl7test.

Для получения версии ПО ЛЯЮИ.00669-01 необходимо:

Запустить процедуру mpl7test в режиме клиента:

Jmpl7test сП

Выбрать слот с проверяемым модулем МАВ17 (MAI-17), для этого выполнить команду mod, указать номер слота (0 - 10), затем выполнить команду р.

На экран будет выведена информация о ПО модуля (рисунок 1).

[ 5] > р

Module configuration:

Used channels

: 16

Firmware version

: (1-8)=1

.23 (9-16)=1.23

Mode 1 -  4

: VOLTAGE

0-10

Mode 5 -  8

: VOLTAGE

0-10

Mode 9 - 12

: VOLTAGE

0-10

Mode 13 - 16

: VOLTAGE

0-10

ADC rate 1- 8

: 10

ADC rate 9-16

: 10

Рисунок 1 - Пример вывода версии ПО модуля МАВ17

Версии ПО микроконтроллеров АЦП отображаются в строке «Firmware version» для каналов 1-8 и 9-16 соответственно.

Для получения версий ПО ЛЯЮИ.00630-01 и ЛЯЮИ.00631-01 необходимо выполнить команду mod, указать номер слота (0 - 10), затем выполнить команду info. На экран будет выведена информация, в которой присутствуют версии ПО (ЛЯЮИ.00630-01 для модуля МАВ17 и ЛЯЮИ.00631-01 для модуля МАВыв17), как показано на рисунке 2.

[ 6] > info

Firmware version : 1.4 Class code : 0x3

Valuable data words: 18 Status: 0x00000001 Reads count: 184434 Faults count: 0

Slot: 5

Vendor ID: 0

Device ID: 4

Module class: 50398210 Protocol version: 0 Baud rate: 12

Max baud rate: 12

Рисунок 2 - Пример вывода версии ПО ЛЯЮИ.00630-01 и ЛЯЮИ.00631-01

Информация о версии ПО отображается в строке: «Firmware version».

Результат поверки считать положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЛЯЮИ.00669-01

ЛЯЮИ.00630-01

ЛЯЮИ.00631-01

Номер версии (идентификационный номер ПО)

не ниже 1.23

не ниже 1.8

не ниже 1.4

7.4 Определение основной приведённой (к верхнему пределу диапазона) погрешности преобразования цифрового кода в напряжение и силу постоянного тока

Определение основной приведённой (к верхнему пределу диапазона) погрешности преобразования цифрового кода в напряжение и силу постоянного тока проводить при помощи мультиметра 3458А (далее - мультиметр), проводят при помощи процедуры mpl7test, запущенной в окне управляющей программы.

  • 7.4.1 Собрать схему поверки, приведенную на рисунке 3. При поверке в режиме преобразования кода в силу тока, подключение эталонного мультиметра в режиме измерения силы тока производить через резистор номиналом 900 Ом, мощностью 0,5 Вт.

  • 7.4.2 Запустить процедуру mpl7test в режиме клиента с помощью команды ./mpl7test cli.

  • 7.4.3 Выбрать модуль аналогового вывода, выполнить команду mod, указать номер слота (О - 10), в который установлен поверяемый модуль.

220 В, 50 Гц

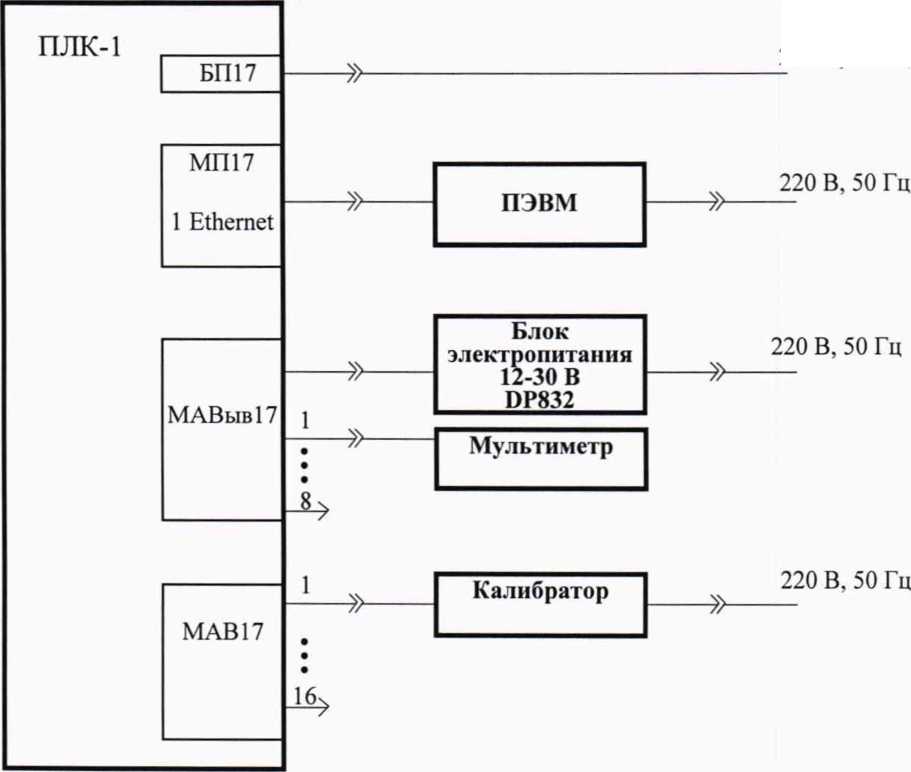

Рисунок 3 - Схема подключения приборов при поверке контроллеров

  • 7.4.4 Выполнить команду I. Задать тип и диапазоны выходных сигналов каналов:

  • 1 - для напряжения от 0 до 5 В;

  • 2 - для напряжения от 0 до 10 В;

  • 3 - для силы тока от 0 до 20 мА.

  • 7.4.5 Выбрать команду для групповой установки значения вывода: Q. На запрос программы Output value to all channels (0-4096): установить значения кода на входе модуля, соответствующие значениям равным 0,1; 0,25; 0,5; 0,75; 0,9 от номинального значения текущего поверяемого диапазона выходных напряжений или выходной силы тока. Значения кода рассчитать по формулам:

для модуля вывода в режиме 0 - 10 В

Q=(U-4095/10,0)+0,5

для модуля вывода в режиме 0 - 5 В

Q=(U-4095/5,0)+0,5

для модуля вывода в режиме 0-20 мА:

Q=(U-4095/20,0)+Ю, 5

где U - требуемое значение выходного напряжения или тока соответствующее значению кода на входе модуля

  • 7.4.6 Измерить значения выходных сигналов с помощью мультиметра, и записать полученные данные измерений по каждому каналу с точностью до 3-го знака.

  • 7.4.7 Произвести расчет погрешности по формуле (4):

5 = Изм~‘,|,ая • 100 % ,

(4)

1/ ’

'НОМ

где Уизм - измеренное мультиметром значение величины; VpacM - значение величины рассчитанное по значению кода; Vhom - номинальное значение шкалы задаваемого сигнала.

Результаты поверки считать положительными, если погрешность преобразования цифрового кода в напряжение и силу тока не превышает ±0,1 %.

7.5 Определение основной приведённой (к верхнему пределу диапазона) погрешности преобразования в цифровой код и измерения входного напряжения и силы постоянного тока

Определение основной приведённой (к верхнему пределу диапазона) погрешности преобразования в цифровой код и измерения входного напряжения и силы постоянного тока проводить при помощи калибратора многофункционального Fluke 5522А (далее по тексту -калибратор) проводят при помощи процедуры mpl7test, запущенной в окне управляющей программы.

  • 7.5.1 Собрать схему поверки, приведенную на рисунке 3.

  • 7.5.2 Запустить процедуру mpl7test в режиме клиента с помощью команды Jmpl7test cli.

  • 7.5.3 Выбрать модуль аналогового ввода, выполнить команду mod, указать номер слота (0 - 10), в который установлен поверяемый модуль.

  • 7.5.4 Выполнением команды 3 для каналов 1-8 (0 АЦП) или 4 для каналов 9-16 (1 АЦП) задать тип и диапазоны выходных сигналов выбранного модуля:

  • 1 - сила тока от 0 до 20 мА;

  • 2 - напряжение от 0 до 5 В;

  • 3 - напряжение от 0 до 10 В.

При поверке выбирать одинаковые режимы для всех каналов!

  • 7.5.5 Для начала поверки выбрать команду Е.

  • 7.5.6 На запрос программы Value (in current PGA dim): указать значение сигнала, подаваемое с калибратора в текущем режиме работы модуля. На калибраторе последовательно установить значения сигнала равные: 0,1; 0,25; 0,5; 0,75; 0,9 от номинального значения текущего диапазона сигналов.

  • 7.5.7 На запрос программы Loops count (default 50): указать количество циклов равным 50.

  • 7.5.8 На запрос программы Choose channel: для проведения поверки указать маску каналов в шестнадцатеричном виде FFFF.

7.5.9 На экран будет выведены результаты 50 измерений по 16 каналам. Вид представленной информации приведен на рисунке 4.__

toutput [50] cycles read values:

07

08

09

10

11

12

13

14

15

16

N |

Loop | [ 1]

01

02

03

04

05

06

2.500

2.499

2.500

2.500

2.499

2.500

2.499

2.500

2.500

2.502

2.499

2.500

2.500

2.500

2.502

2.502

[ 2]

2.500

2.499

2.500

2.502

2.499

2.500

2.499

2.502

2.502

2.502

2.500

2.500

2.498

2.503

2.500

2.502

[ 3]

2.499

2.502

2.497

2.504

2.499

2.499

2.500

2.499

2.502

2.502

2.499

2.502

2.499

2.502

2.502

2.502

[ 4]

2.495

2.502

2.500

2.498

2.503

2.497

2.500

2.502

2.503

2.502

2.499

2.502

2.498

2.502

2.502

2.502

[ 5]

2.500

2.499

2.503

2.498

2.500

2.502

2.497

2.502

2.499

2.503

2.497

2.503

2.499

2.502

2.502

2.499

[ 6]

2.498

2.502

2.500

2.500

2.502

2.500

2.497

2.502

2.502

2.499

2.500

2.502

2.497

2.502

2.500

2.500

Рисунок 4 - Вид выводимой информации при определении основной приведённой погрешности ввода и преобразования входного напряжения и силы тока в цифровой код

7.5.10 Произвести расчет погрешности измерений по формуле (5):

5 =          . юо о/о ,                                     (5)

^НОМ

где VMaKC -значение аналогового сигнала в серии из 50 измерений, имеющего максимальное отклонение от истинного значения;

У зад - значение величины, задаваемое калибратором;

Уном - номинальное значение шкалы задаваемого сигнала.

Результаты поверки считать положительными, если погрешность ввода и преобразования входного напряжения и силы тока в цифровой код не превышает ±0,1 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки контроллеров оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке". Знак поверки наносится на корпус контроллеров и (или) свидетельство о поверке.

  • 8.2 При отрицательных результатах поверки приборы не допускаются к дальнейшему применению, свидетельство о поверке аннулируется и выдается извещение о непригодности.

    С.А. Корнеев

    Е.Е. Смердов

Начальник отдела испытаний и сертификации

Специалист по сертификации
