КАЛИБРАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ И ТОКА Н4-19

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МЕРА.411572.001 РЭ

2016

СОДЕРЖАНИЕ

4 ПОВЕРКА

Приложение 1

Приложение 2

Приложение 3

Руководство по эксплуатации предназначено для изучения прибора, его характеристик и правил его эксплуатации.

  • 1. ОПИСАНИЕ И РАБОТА

1.1. Назначение прибора
  • 1.1.1. Калибратор постоянного напряжения и тока Н4-19 - многофункциональный цифровой измерительный прибор. Предназначен для воспроизведения напряжений и силы постоянного тока, с целью поверки и калибровки вольтметров постоянного тока, в том числе стрелочных на месте их установки за счет мобильности прибора и малого времени установления рабочего режима.

Прибор обеспечивает следующие функции:

- воспроизведение напряжений постоянного тока;

- воспроизведение силы постоянного тока;

В приборе предусмотрена цифровая индикация воспроизводимых значений выходного напряжения и силы тока. Формат представления числовой информации - 5 десятичных разрядов.

1.1.2 Нормальными условиями эксплуатации калибратора являются:

  • - температура окружающего воздуха - (23 ±5)°С;

  • - относительная влажность окружающего воздуха - 30-80 %;

  • - атмосферное давление - 84-106 кПа (630-795 мм рт. ст.);

  • - напряжение питающей сети - (220±10) В;

  • - частота промышленной сети - (50±2) Гц.

1.2.Технические характеристики
  • 1.2.1. Прибор Н4-19 соответствует требованиям технических условий и комплекта конструкторской документации согласно МЕРА.411572.001

  • 1.2.2. Основные характеристики прибора в режимах воспроизведения напряжений и силы постоянного приведены в таблицах 1.1 - 1.2.

Таблица 1.1 - Воспроизведение напряжения постоянного тока

Предел

Un

Диапазон воспроизводимых напряжений

Шаг установки выходного напряжения

Предел допускаемой относительной погрешности, ±

1 В

0-999990 мкВ

10 мкВ

0.05 % от Ux + 20 мкВ

10 В

1-9,9999 В

100 мкВ

0.05 % от Ux + 0.2 мВ

100 В

10-99,999 В

1 мВ

0.05 % от Ux + 2 мВ

1000 В

100-999,99 В

10 мВ

0.05 % от Ux + 20 мВ

Примечание. Ux - установленное значение напряжения

Таблица 1.2 - Воспроизведение силы постоянного тока

Предел

In

Диапазон воспроизводимых значений силы тока

Шаг уста

новки силы

тока

Предел допускаемой относительной погрешности, ±

Напряжение на нагрузке не менее

200 мА

0-199990 мкА

10 мкА

0.06 + от Ix + 20мкА

3,8 В

Примечание. Ix - установленное значение силы тока

  • 1.2.3. Нагрузочные характеристики прибора и уровень его переменных составляющих (пульсаций) на его выходе провидены в таблице 1.3.

Таблица 1.3 - Нагрузочные характеристики прибора

Диапазон воспроизводимых напряжений

Максимальный ток нагрузки при нормируемом значении погрешности

Уронень пульсаций

(СКЗ)

н полосе частот до

5 кГц не более

0-999990 мкВ

Ограничен Иных =0,07Ом

0,2 мВ

1-9,9999 В

50 мА

0,5 мВ

10-99,999 В

50 мА

1 мВ

100-999,99 В

5 мА

5 мВ

1.2.4 Прибор обеспечивает установку с помощью органов управления, расположенных на передней панели следующих режимов и выполнение следующих функций:

- выбора режима работы (воспроизведение напряжения или силы тока);

- выбора одного из четырех диапазонов и установку выходного напряжения с заданным шагом;

- визуальную индикацию значения выходного напряжения или тока (формат представления числовой информации - 5 десятичных разрядов);

- автоматическое отключение нагрузки в случае превышения максимально допустимого тока или мощности в нагрузке с информацией пользователя о перегрузке.

1.2.5. Прибор обеспечивает среднее время установления выходных показаний с нормируемой погрешностью не более чем за 10 секунд.

1.2.6. Электрическая изоляция выдерживает без пробоя и поверхностного перекрытия испытательное напряжение:

- 1500 В синусоидальной формы частотой 50 Гц между сетевыми цепями прибора и корпусом;

  • 1.2.7. Электрическое сопротивление изоляции между цепями питания прибора и его корпусом, выходными клеммами, не менее:

- в нормальных условиях применения - 20 МОм;

- при повышенной температуре - 5 МОм;

  • 1.2.8. Прибор обеспечивает свои технические характеристики в пределах норм, установленных ТУ, по истечении времени установления рабочего режима, равного 30 мин.

  • 1.2.9. Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 24 ч при сохранении своих технических характеристик в пределах норм, установленных в ТУ.

  • 1.2.10. Прибор сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока напряжением (220 ±22) В с частотой (50 ±2,0) Гц и содержанием гармоник не более 5 %.

  • 1.2.11. Мощность, потребляемая прибором от сети питания при номинальном напряжении, не превышает 60 ВА.

  • 1.2.12. Напряжение индустриальных радиопомех (ИРП), создаваемых прибором, не должно превышать значений, приведенных в таблице 1.4

Напряженность поля индустриальных радиопомех, создаваемых прибором не превышает, значений приведенных в таблице 1.5

Таблица 1.4- Допустимые значения напряжения ИРП

Полоса частот, МГц

Напряжение Uc, дБ (

относительно 1 мкВ)

Квазипиковое значение

Среднее значение

0,15 - 0,5

66 - 56

56 - 46

0,5 - 5

56

46

5 - 30

60

50

Примечания.

  • 1. На граничной частоте нормой является меньшее значение напряжения ИРП.

  • 2. В полосе частот от 0,15 до 0,5 МГц допустимые значения напряжения вычисляют как: Uc= 66 - 19,1 lg f / 0,15 для квазипиковых значений и Uc= 56 - 19,1 lg f / 0,15 для средних значений, где f - частота измерений в мегагерцах

Таблица 1.5 - Допустимые значения напряженности поля ИРП

Полоса частот, МГц

Напряженность поля при измерительном расстоянии 10 м, дБ ( относительно 1 мкВ/м), квазипиковое значение

30 - 220

30

220 - 900

37

Примечание - На граничной частоте нормой является меньшее значение напряженности поля ИРП

  • 1.2.13. По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям установленным для группы приборов 2 по ГОСТ 22261-94 с пределами рабочих температур окружающей среды от 10 до 35 oC.

По устойчивости к механическим воздействиям прибор должен соответствовать требованиям группы 2 по ГОСТ 22261-94), за исключением устойчивости и прочности воздействия ударов при свободном падении и относиться к аппаратуре наземной техники по ГОСТ РВ 20.39.304-98 (группа 1.1 таблицы 2).

Требования не предъявляются (испытания не проводятся) к стойкости, прочности и устойчивости к следующим внешним воздействующим факторам: синусоидальной вибрации, механическому удару многократного действия, пониженной влажности, солнечному излучению, атмосферным выпадающим и конденсированным осадкам, соляному туману, плесневым грибкам, статической и динамической пыли, рабочим дегазирующим растворам и агрессивным средам.

  • 1.2.14. Прибор обеспечивает следующие параметры надежности, долговечности и ремонтопригодности:

  • - средняя наработка на отказ не менее 20000 ч;

  • - гамма-процентный ресурс не менее 20000 ч при g = 90 %;

  • - гамма-процентный срок службы прибора не менее 15 лет при g = 80 %;

  • - гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при g = 80 %;

  • - среднее время восстановления работоспособного состояния не более 60 мин;

  • - вероятность отсутствия скрытых отказов прибора за межповерочный интервал 24 мес. при среднем коэффициенте использования 0,23 не менее 0,9.

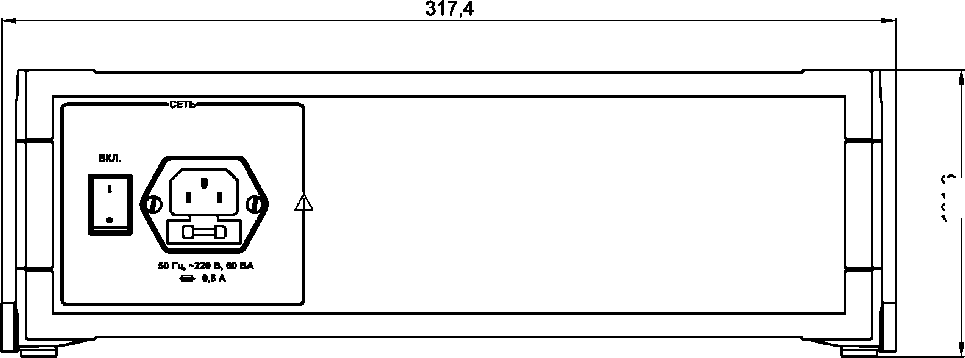

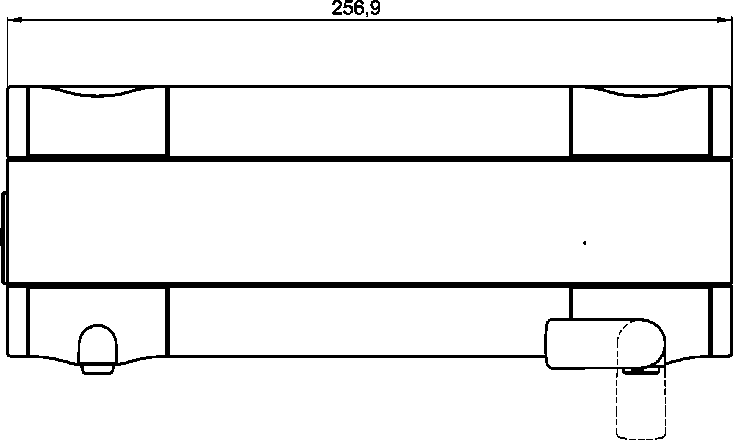

  • 1.2.15.     Конструктивное     исполнение     прибора     соответствует     чертежам

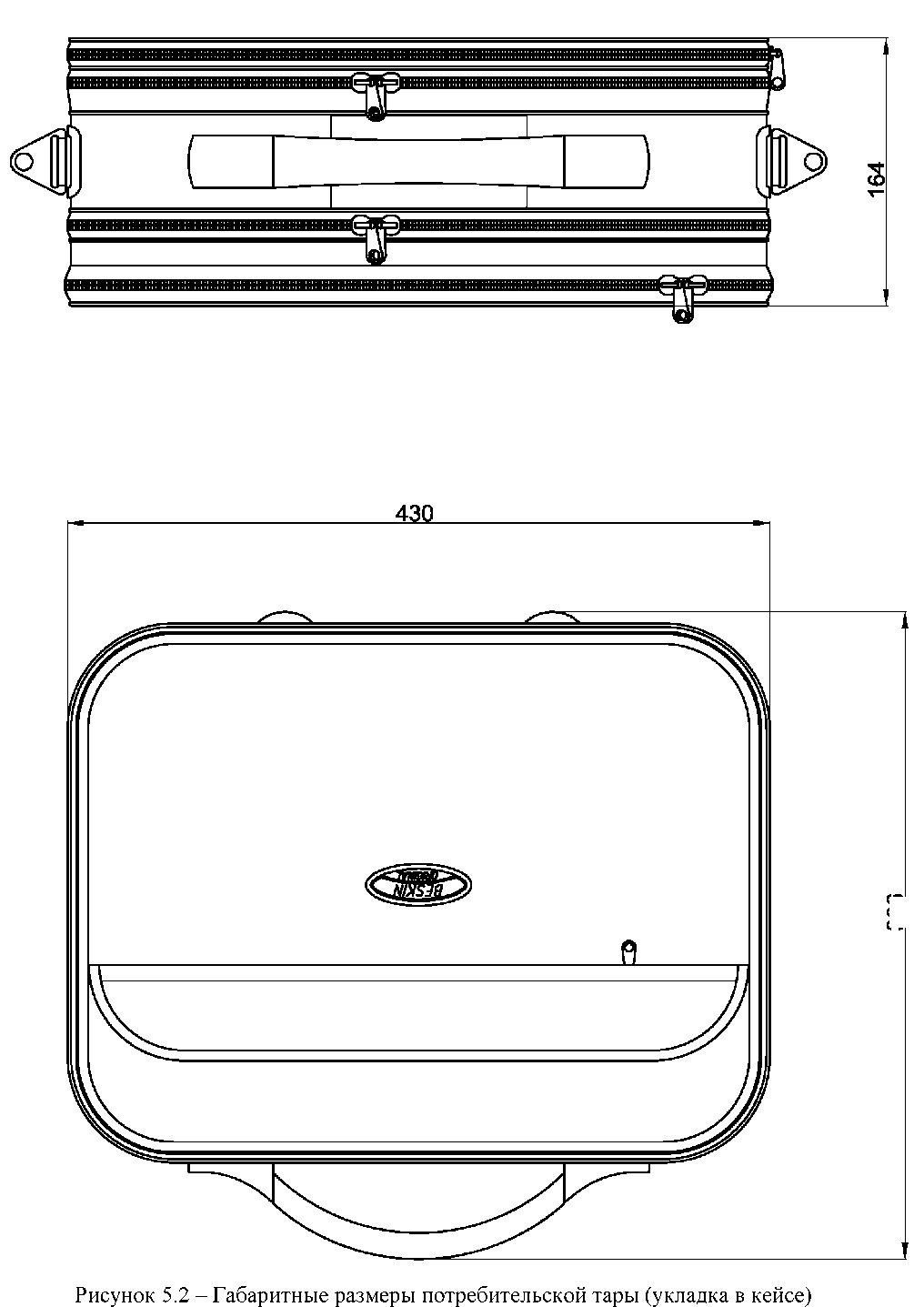

МЕРА.411572.002. Габаритные размеры прибора, потребительской тары, транспортной тары приведены в приложении 3.

  • 1.2.16. Качество сборки, монтажа и внешний вид прибора и ЗИП-О соответствуют конструкторской и действующей нормативно - технической документации.

  • 1.2.17. Масса прибора не более 3.5 кг. Масса прибора в потребительской таре не более 5,5 кг.

1.3. СОСТАВ КОМПЛЕКТА ПРИБОРА
  • 1.3.1. Состав комплекта поставки прибора приведен в таблице 1.6

Таблица 1.6

Обозначение

Наименование

Кол.

Примечание

МЕРА.411572.002

Калибратор Н4-19

1

Запасные части и принадлежности (3

ИП)

МЕРА.685061.008

Кабель соединительный

1

Черный, штырь -штырь

МЕРА.685061.008-01

Кабель соединительный

1

Белый, штырь -штырь

МЕРА.685061.010

Соединитель

1

Красный, штырь -штырь

МЕРА.685061.010-01

Соединитель

1

Черный, штырь -штырь

Fingerguard Shrouded

446-967 red

Крокодил

Красный

Fingerguard Shrouded

446-967 black

Крокодил

Черный

ОЮ0.481.005 ТУ

Вставка плавкая ВП2Б-1В 2.0А 250 В

2

Сетевая

H05VV-F

Шнур соединительный

1

Сетевой

BESKIN 1901/1

Кейс средний, черный (в комплекте с плечевым ремнем)

1

Для хранения и транспортирования

Эксплуатационная документация

МЕРА.411572.001РЭ

Калибратор Н4-19. Руководство по эксплуатации.

1

МЕРА.411572.001ФО

Калибратор Н4-19. Формуляр

1

1.4. УСТРОЙСТВО И РАБОТА

Внешний вид и нумерация кнопок показан на рисунке 1.1

  • 1.4.1. Прибор имеет два режима работы:

  • 1) Воспроизведение напряжений постоянного тока;

  • 2) Воспроизведение силы постоянного тока.

Функционально он состоит из следующих основных узлов:

- управляемого высоковольтного источника (УВИ);

- усилителя напряжения постоянного тока (УНПТ);

- источника опорного напряжения (ИОН);

- ЦАП, АЦП, микроконтроллера .

УВИ формируют питание для УНПТ, и его значение зависит от выходного напряжения усилителя. На вход УНПТ подается высокостабильные напряжения, формируемые с помощью ИОН и ЦАП. Блок-схема прибора приведена на рис. 1.2.

(            Л' КАЛИБРАТОР ПОСТОЯННО

©

ГО НАПРЯЖЕНИЯ И ТОКА Н4-19

--------->

и

I

о

© о

©

/К 0...1000V О

©

©

_1_

РЕДАКТИР.

ВЫБОР

О О О О

О о

12 3 4

5 6

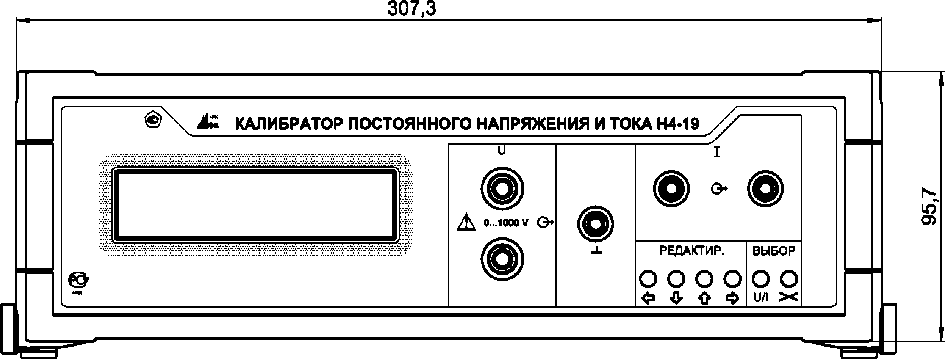

Рисунок 1.1 - Внешний вид и нумерация кнопок прибора Н4-19

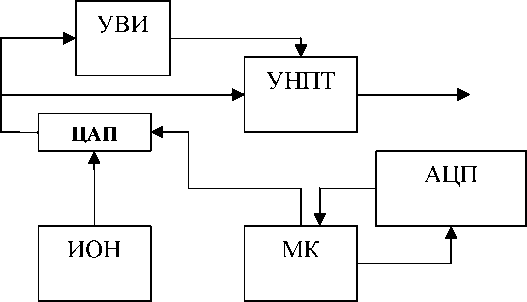

Рисунок. 1.2 Блок схема прибора Н4-19

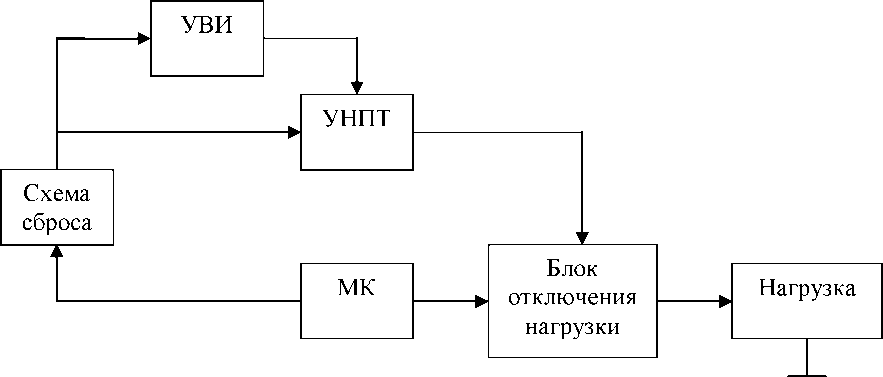

  • 1.4.2. В приборе предусмотрена защита от перегрузки посредством отключения высоковольтного источника и быстрого разряда выходного напряжения при значениях мощности в нагрузке более 20 Вт или силы тока, значение которого превышает 100мА. При этом на индикаторе появляется информационное сообщение о перегрузке. Блок-схема защиты от перегрузки приведена на рис. 1.3.

    Рисунок 1.3

1.5 СРЕДСТВА ИЗМЕРЕНИЯ

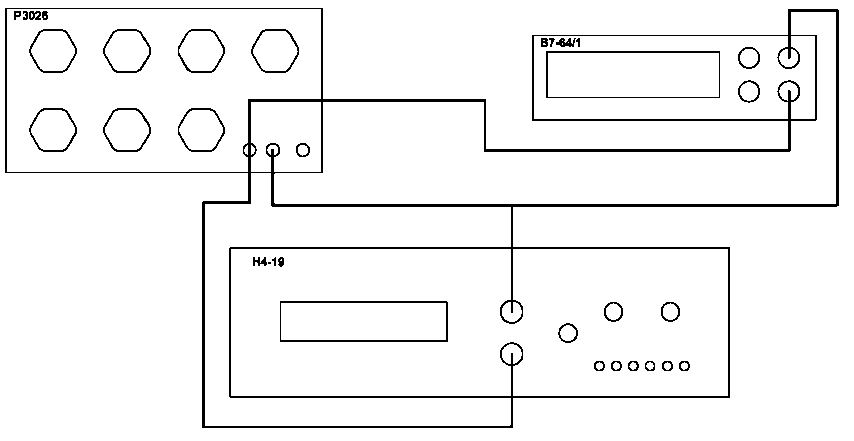

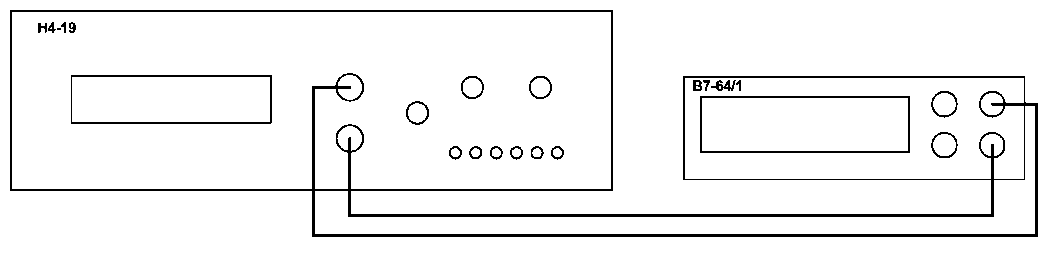

  • 1.5.1 Средства измерения, необходимые для поверки, регулировки и технического обслуживания прибора, приведены в таблице 1.7.

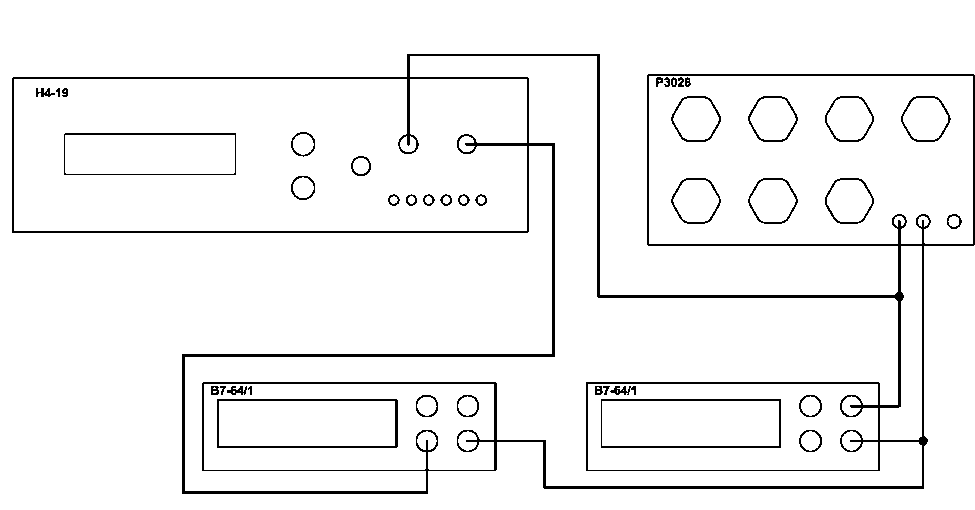

Таблица 1.7. Перечень средств измерений и принадлежностей для поверки.

Наименование

Тип СИ или обозначение

ТУ

Используемые основные технические характеристики СИ

Примечание

Мера электрического сопротивления постоянного тока многозначная

Р3026

Воспроизведения сопротивления от 10 Ом до 100 кОм с погрешностью ±(0,05 - 0,1) %

Мультиметр

В7-64/1

Измерение:

- постоянного напряжения от 10 мкВ до 1000 В с погрешностью 0,005%;

силы постоянного тока до 2 А с погрешностью 0,02%;

сопротивления от 0 Ом до 10 МОм;

Катушка электрического сопротивления

Р321

Номинальное сопротивление 1 Ом с погрешностью не более 0,02%

С допускаемым током до 0,3 А

1.6 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
  • 1.6.1. На лицевой панели прибора нанесены наименование и тип прибора, наименование функций кнопочной панели.

  • 1.6.2. На лицевой панели прибора над гнездом подключения выходного тока нанесен символ «I», над гнездом подключения общего провода нанесен символ «-^».

  • 1.6.3. На лицевой панели прибора над гнездом подключения нагрузки нанесен символ «U».

  • 1.6.4. Пломбирование прибора производится двумя пломбами в средних крепежных гнездах на нижней стороне корпуса.

1.7. УПАКОВКА
  • 1.7.1. В состав тары входят:

  • - транспортный ящик, предназначенный для перевозок прибора на большие расстояния и длительного хранения;

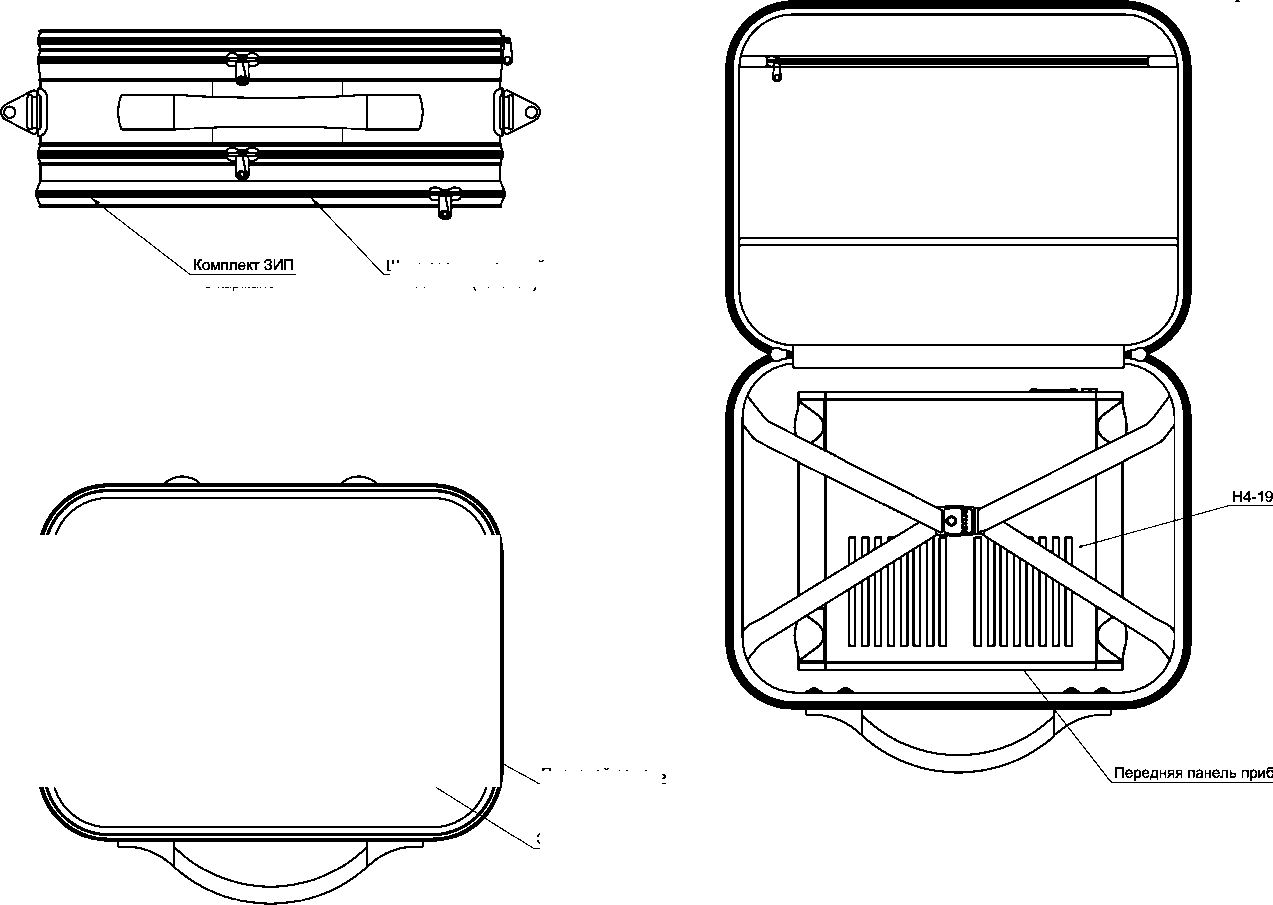

  • - укладочный ящик (кейс), предназначенный для кратковременного хранения прибора, а также для защиты от механических повреждений при транспортировании к месту эксплуатации. При поставке укладочный ящик находится внутри транспортного и содержит прибор и принадлежности, необходимые для работы с ним.

  • 1.7.2 Распаковывание прибора производится в следующем порядке:

  • - снять верхнюю крышку ящика транспортного;

  • - обеспечить доступ к укладочному ящику (кейсу);

  • - извлечь укладочный ящик;

  • - снять с укладочного ящика оберточную бумагу;

  • - извлечь прибор и принадлежности из укладочного ящика.

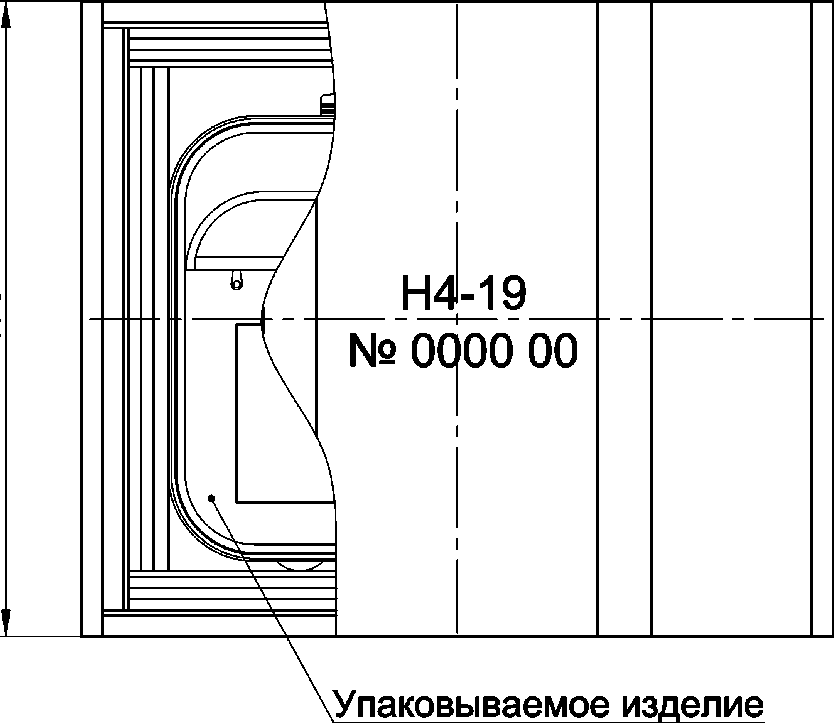

  • 1.7.3 Повторное упаковывание прибора выполняется в следующей последовательности:

  • - поместить прибор и принадлежности в укладочный ящик;

  • - поместить укладочный ящик в полиэтиленовый пакет. Во избежание накопления влаги упаковку рекомендуется проводить в помещении с нормальным уровнем влажности;

  • - обернуть укладочный ящик оберточной бумагой и обвязать шпагатом;

  • - выстлать транспортный ящик внутри битумной бумагой;

- уложить на дно ящика картон гофрированный, выдержав толщину слоя 40 мм;

- поместить укладочный ящик в упаковку и заполнить пространство с боков и под верхней крышкой гофрированным картоном, обеспечив плотное заполнение;

- закрепить крышку ящика гвоздями;

- обить ящик металлической лентой ;

- опломбировать ящик;

  • 2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1. Меры безопасности
  • 2.1.1. По требованиям безопасности прибор должен соответствовать ГОСТ 22261-94, ГОСТ Р 52319-2005.Класс защиты I.

  • 2.1.2 Внимание! Прибор Н4-19 является источником опасного напряжения до 1000 В, которое может выдаваться на его выходные гнезда. Поэтому подключение к выходным гнездам калибратора и отключение нагрузки осуществляется только после нажатия кнопки «6» (символ Х), в этот момент на индикаторе появляется информация о действующем диапазоне.

  • 2.1.3 Источниками опасного напряжения 220 В, 50 Гц в приборе являются сетевые цепи:

- первичная обмотка сетевого трансформатора ;

- выводы сетевого предохранителя ;

- сетевые разъем и фильтр;

- тумблеры включения прибора .

  • 2.1.4 К пользованию прибором могут быть допущены лица, аттестованные для работы с напряжением до 1000В, прошедшие инструктаж о мерах безопасности при работе с радиоизмери-тельными приборами и изучившие настоящее техническое описание и инструкцию по эксплуатации.

2.2. Подготовка к работе.

2.2.1 Разместить прибор на рабочем месте, обеспечив удобство и безопасность его обслуживания и предохранив от воздействия прямых солнечных лучей,_________________________________

ВНИМАНИЕ! Перфорация корпуса должна быть открыта, Перегрев прибора недопустим,

  • 2.2.2 Убедиться, что в розетке питания обеспечивается надежное соединение с заземляющим контактом вилки сетевого соединительного кабеля, причем соединение этого контакта с заземлением происходит раньше, а отсоединение позже контактирования с линиями 220 В,

  • 2.2.3 Проверить комплектность прибора и ознакомиться с настоящим руководством по эксплуатации,

  • 2.2.4 Произвести внешний осмотр прибора и его принадлежностей для выявления видимых механических повреждений, нарушения изоляции кабелей, коррозии контактирующих поверхностей присоединительных устройств, препятствующих эксплуатации прибора и принадлежностей,

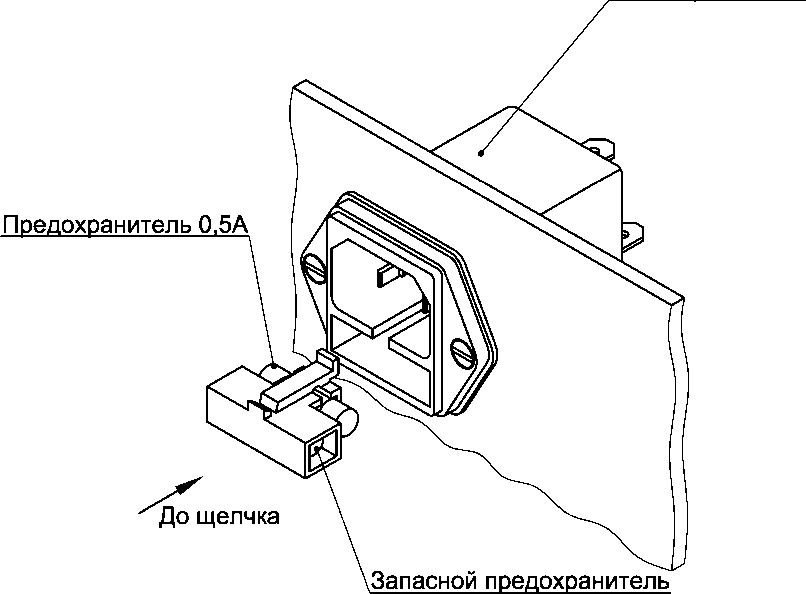

  • 2.2.5 Проверить исправность сетевых предохранителей и при необходимости заменить,

  • 3. ИСПОЛЬЗОВАНИЕ ПРИБОРА И ПОРЯДОК РАБОТЫ

3.1. Передняя и задняя панель, назначение кнопок.
  • 3.1.1, Передняя панель прибора и нумерация кнопок представлена на рисунке 1,1,

  • 3.1.2, На передней панели прибора расположен индикатор, клавиатура, выходные гнезда напряжения, выходные гнезда тока, гнездо подключения общего провода, На задней панели прибора расположен сетевой разъем с предохранителем, тумблер включения питания, заземляющий контакт,

  • 3.1.3. Прибор имеет шесть кнопок, которые функционально можно разделить на два блока:

  • 1) В блок редактирования входят кнопки 1-4:

  • - Кнопка 1 «•^>> - при каждом нажатии переводит курсор на один разряд влево;

  • - Кнопка 2 <ф> - при каждом нажатии уменьшает на один содержимое выбранного разряда.

  • - Кнопка 3 <ф> - при каждом нажатии увеличивает на один содержимое выбранного разряда.

  • - Кнопка 4     - при каждом нажатии переводит курсор на один разряд вправо;

  • 2) В блок выбора режима входят кнопки (5-6).

  • - Кнопка <5> - кнопка выбора. Активна после нажатия кнопки «6>. При каждом ее нажатии последовательно переводит прибор в следующий диапазон воспроизведения.

  • - Кнопка <6> - вызов < меню>. При ее однократном нажатии происходит отключение нагрузки

от выходного напряжения и на индикатор выводится информация о действующем диапазоне. Повторное нажатие этой же кнопки приводит к подключению нагрузки выходного напряжения и

установке соответствующего диапазона. Второе назначение данной кнопки - возврат прибора в штатный режим работы при перегрузке.

  • 3.1.4. Прибор имеет следующие выходные гнезда:

  • 1) Выходное гнездо <U> - для подключения потенциального входа нагрузки в режиме калибратор постоянного напряжения, (высокий потенциал, гнездо красного цвета);

  • 2) Выходное гнездо <U> - для подключения потенциального входа нагрузки в режиме калибратор постоянного напряжения (низкий потенциал, гнездо черного цвета);

  • 3) Гнездо <I> - для подключения входа нагрузки в режиме калибратор постоянного тока ( гнездо белого цвета);

  • 4) Гнездо <I> - для подключения входа нагрузки в режиме калибратор постоянного тока (гнездо черного цвета);

  • 5) Входное гнездо «-^» - для подключения общего провода (гнездо черного цвета);

3.2. Порядок работы.

3.2.1 Для включения прибора необходимо на задней панели перевести тумблер в состояние «включено». Через несколько секунд на индикаторе появляется сообщение о версии программного обеспечении прибора «H419 1.1». После чего устанавливается нулевое значение напряжения соответствующее диапазону 0-1 В. При этом, активен младший разряд индикатора (мерцает с частотой примерно 1 Гц).

  • 3.2.2. Для выбора другого выходного напряжения в рамках установленного диапазона с помощью кнопок редактирования и в соответствии п.3.1.3. с точностью до 5 знаков устанавливается любое другое значения напряжения.

  • 3.2.3. Включение следующего диапазона напряжения осуществляется только при отключенной нагрузке однократным нажатием кнопки «6» либо установкой в старшем разряде максимально или минимально возможного значения и нажатием соответственно кнопки <ф> или <ф>, при этом отключится выходное напряжение и на экране индикатора появится информация о действующем диапазоне. Последовательным нажатием кнопки «5> выбирается один из диапазонов, и снова нажимается кнопка 6. После чего на индикаторе в течение 30 секунд появляется надпись «УСТАНОВКА ДИАПАЗОНА> или «УСТАНОВКА ДИАП. ТОКА>.

  • 3.2.4. Подключение нагрузки к выходным гнездам напряжения или ее отключение осуществляется только при отключенном высоковольтном источнике (нажата копка 6 выбора диапазона, на индикаторе появляется надпись: «ДИАПАЗОН __>)

  • 3.2.5. Выходное значение напряжение прибора выводится на гнезда «иф>, выходное значение силы тока на гнезда «1^ >>.

  • 4. ПОВЕРКА

4.1. Общие положения
  • 4.1.1. Перед проведением поверки прибора производится его контрольный осмотр.

При контрольном осмотре проверяется целостность корпуса прибора, кнопок, разъемов и соединительных кабелей и кабеля питания.

4.2. Операции и средства поверки
  • 4.2.1. Интервал между поверками прибора составляет 1 год.

Метрологические параметры прибора сохраняются при выполнении следующих условий:

1) не проводить замену элементов электрической схемы;

2) не допускать продолжительного воздействия предельных температур, высокой влажности или агрессивных сред, приводящих к деградации параметров элементов и разрушению конструкции.

  • 4.2.2. Поверку прибора выполнять в нормальных условиях эксплуатации: при температуре (23 ±5) °С и влажности до 80 %.

  • 4.2.3. При проведении поверки прибора в качестве средств поверки должны применяться мультиметр В7-64/1 (2 шт.), мера электрического сопротивления постоянного тока многозначная Р3026 и катушка электрического сопротивления Р321, поверенные в установленном порядке.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик калибраторов с требуемой точностью.

4.3. Проведение поверки.
  • 4.3.1. Поверку прибора начинают с проверки исправности его кнопок, стартовой засветки индикатора, идентификационных данных программного обеспечения, включения всех режимов работы.

Для включения прибора необходимо перевести тумблер на задней панели в состояние «включено». Через несколько секунд на индикаторе должно появляется сообщение о программном обеспечении прибора (ПО) - «H419 1.1» - , что соответствует версии ПО «1.1». При появлении сообщения отличного от - «H419 1.1» - прибор признается не пригодным к эксплуатации.

  • 4.3.2. Проверка диапазонов, шага и относительной погрешности прибора в режиме воспроизведения напряжения осуществляется путем прямого измерения выходного напряжения прибора с помощью мультиметра В7-64/1 после прогрева поверяемого прибора в течении 30 мин. Схема подключения показана на рисунке 2.1.

Для чего в соответствии с разделом 3.2. настоящего руководства необходимо:

  • 1.Включить прибор в режиме воспроизведения напряжения, диапазон -0 (0-999990 мкВ);

  • 2. Установить показания на индикаторе прибора - 0,00000 В, зафиксировать показания мультиметра В7-64/1;

  • 3. Установить показания на индикаторе прибора - 0,50000 В, зафиксировать показания мультиметра В7-64/1;

  • 4. Перевести курсор на младший разряд (мерцает пятый символ после запятой). Нажать 9 раз кнопку 3 «^» и убедится в том, что показания мультиметра В7-64/1 увеличились на (90 ±20) мкВ. Нажать 9 раз кнопку 2 <ф> и убедится в том, что показания мультиметра В7-64/1 уменьшились на (90 ±20) мкВ.

  • 5. Установить показания на индикаторе прибора - 0,99999 В, зафиксировать показания мультиметра В7-64/1;

  • 6. Включить прибор в режиме воспроизведения напряжения, диапазон -1 (1,0000-9,9999 В);

  • 7. Установить показания на индикаторе прибора - 1,0000 В, зафиксировать показания мультиметра В7-64/1;

  • 8. Установить показания на индикаторе прибора - 5,0000 В, зафиксировать показания мультиметра В7-64/1;

  • 9. Перевести курсор на младший разряд (мерцает пятый символ после запятой). Нажать 9 раз кнопку 3 «Т» и убедится в том, что показания мультиметра В7-64/1 увеличились на (900 ±200) мкВ. Нажать 9 раз кнопку 2 <ф> и убедится в том, что показания мультиметра В7-64/1 уменьшились на (900±200) мкВ.

  • 10. Установить показания на индикаторе прибора - 9,9999 В, зафиксировать показания мультиметра В7-64/1;

Включить прибор в режиме воспроизведения напряжения, диапазон -2 (10,000-99,999 В);

  • 11. Установить показания на индикаторе прибора - 10,000 В, зафиксировать показания мультиметра В7-64/1;

  • 12. Установить показания на индикаторе прибора - 50,000 В, зафиксировать показания мультиметра В7-64/1;

  • 13. Перевести курсор на младший разряд (мерцает пятый символ после запятой). Нажать кнопку 9 раз кнопку 3 «f» и убедится в том, что показания мультиметра В7-64/1 увеличились на (9±2)мВ. Нажать 9 раз кнопку 2 <ф> и убедится в том, что показания мультиметра В7-64/1 уменьшились на (9 ±2)мВ;

  • 14. Установить показания на индикаторе прибора - 99,999 В, зафиксировать показания мультиметра В7-64/1;

  • 15. Включить прибор в режиме воспроизведения напряжения, диапазон -3 (100,00-999,99 В);

  • 16.  Установить показания на индикаторе прибора - 100,00 В, зафиксировать показания мультиметра В7-64/1;

  • 17. Установить показания на индикаторе прибора - 500,00 В, зафиксировать показания мультиметра В7-64/1;

  • 18. Перевести курсор на младший разряд (мерцает пятый символ после запятой). Нажать 9 раз кнопку 3 < f» и убедится в том, что показания мультиметра В7-64/1 увеличились на (90 ±20)мВ. Нажать 9 раз кнопку 2 <ф> и убедится в том, что показания мультиметра В7-64/1 уменьшились на (90 ±20)мВ.

  • 19.  Установить показания на индикаторе прибора - 999,99 В, зафиксировать показания мультиметра В7-64/1;

Таблица 3.1.

Диапазон

В

Контрольная

Точка

Интервал допускаемых выходных показаний мультиметра В7-64/1

0-1

0

±20 мкВ

0-1

500000 мкВ

499730-500270 мкВ

0-1

999990 мкВ

999480-1000520 мкВ

1-10

1,0000 В

0,9993-1,0007 В

1-10

5,0000 В

4,9973-5,0027 В

1-10

9,9999 В

9,9948-10,0052 В

10-100

10,000 В

9,9930-10,0070 В

10-100

50,000 В

49,973-50,027 В

10-100

99,999 В

99,948-100,052 В

100-1000

100,00 В

99,930-100,070 В

100-1000

500,00 В

499,73-500,27 В

100-1000

999,99 В

999,48-1000,52 В

Результаты проверки считают удовлетворительными, если показания мультиметра В7-64/1 во всех поверяемых точках не выходят за пределы интервалов, указанных в таблице 3.1., а изменение содержимого младшего разряда на девять единиц увеличивает или уменьшает показания мультиметра В7-64/1 в зависимости от установленного диапазона напряжения соответственно на (90±20)мкВ, (900±200)мкВ, (9±2)мВ, (90±20)мВ.

Рисунок 2.1

  • 4.3.3. Проверка диапазонов, шага и основной погрешности калибратора в режиме воспроизведения силы постоянного тока осуществляется путем измерения падения напряжения на катушке электрического сопротивления Р321 номинальным сопротивлением 1 Ом с помощью мультиметра В7-64/1. Схема подключения показана на рисунке 2.2

Для чего в соответствии с пунктами 3.2 настоящего руководства необходимо:

  • 1. Включить прибор в режиме воспроизведения силы постоянного тока;

  • 2. установить показания на индикаторе прибора - 0,00000 А, зафиксировать показания мультиметра В7-64/1;

  • 3. установить показания на индикаторе прибора - 0,10000 А, зафиксировать показания мультиметра В7-64/1;

  • 4. Перевести курсор на младший разряд (мерцает пятый символ после запятой). Нажать 9 раз кнопку 3 <ф> и убедится в том, что показания мультиметра В7-64/1 увеличились на (90 ±20) мкВ. Нажать кнопку 9 раз 2 <ф> и убедится в том, что показания мультиметра В7-64/1 уменьшились на (90 ±20) мкВ

  • 5. установить показания на индикаторе прибора - 0,19999 А, зафиксировать показания мультиметра В7-64/1;

    Н4-19

    О

    1

    ГТ1

    -

    о

    о

    о о о о о о о

Таблица 3.2

Контрольная точка

Интервал допускаемых выходных показаний мультиметра В7-64/1

0

±20 мкВ

100000 мкА

099920-100080 мкВ

199990 мкА

199860-200140 мкВ

Рисунок 2.2.

Результаты проверки считают удовлетворительными, если показания мультиметра В7-64/1 во всех поверяемых точках не выходят за пределы интервалов, указанных в табл. 3.2., а изменение содержимого младшего разряда на девять единиц увеличивает или уменьшает показания мультиметра В7-64/1 на (90 ±20)мкВ.

  • 4.3.4. Проверку воспроизведения силы постоянного тока при максимальном падении напряжения на нагрузке проводят с помощью двух мультиметров В7-64/1 один из которых используется для измерения силы тока в цепи нагрузки, а второй для измерения падения напряжения на ней. В качестве сопротивление нагрузки используется мера электрического сопротивления многозначная Р3026. Схема соединения приборов приведена на рис. 2.3.

Рисунок 2.3

Проверку проводят в следующей последовательности:

  • 1) Устанавливают сопротивление нагрузки на Р3026 равное 20 Ом;

  • 2) Переводят прибор в режем воспроизведения силы тока и устанавливают значение 0,19999 А его выходного тока;

  • 3) фиксируют показание мультиметра измеряющего силу тока;

  • 4) фиксируют установившееся показание мультиметра, измеряющего падение напряжение на нагрузке;

Результаты проверки считают удовлетворительными, если показания мультиметра измеряющего ток не выходит за пределы интервала (0,19986 А - 0,20014 А), а показание мультиметра измеряющего падение напряжение на нагрузке составляет не менее 3,8 В

  • 4.3.5. Проверка нагрузочных характеристик прибора производится в режиме калибратор напряжения путем подключения к выходу прибора меры электрического сопротивления многозначной Р3026 в соответствии со схемой изображенной на рисунке 2.4 и установкой контрольных значений напряжений и нагрузок, указанных в таблице 3.3.

Рисунок - 2.4

Одновременно проверяется работа прибора при запредельной нагрузке в каждом диапазоне. Для чего необходимо:

  • 1. Установить диапазон 0-1В, выходное напряжение 0,2В;

  • 2. Отключить выходное напряжение, нажав кнопку «6»;

  • 3. Закоротить выходные гнезда Р 3026;

  • 4. Нажать кнопку «6» и убедится, что появилась информация о перегрузке.

  • 5. Установить на Р 3026 сопротивление 100 кОм и дважды нажать кнопку «6».

  • 6. Установить диапазон напряжения 1-10В, выходное напряжение 2В;

  • 7. Отключить выходное напряжение, нажав кнопку «6»;

  • 8. Установить на Р 3026 сопротивление 10 Ом, повторить пункты 4-5;

  • 9. Отключить выходное напряжение, нажав кнопку «6»;

  • 10. Установить на Р 3026 сопротивление 100 Ом;

  • 11. Установить выходное напряжение калибратора 5 В и зафиксировать показания мультиметром В7-64/1;

  • 12. Установить диапазон напряжения 10-100В, выходное напряжение 10В;

  • 13. Отключить выходное напряжение, нажав кнопку «6»;

  • 14. Установить сопротивление 50 Ом, повторить пункты 4-5;

  • 15. Отключить выходное напряжение, нажав кнопку «6»;

  • 16. Установить на Р 3026 сопротивление 1000 Ом;

  • 17. Установить выходное напряжение калибратора 50 В и зафиксировать показания мультиметром В7-64/1;

  • 18. Установить диапазон напряжения 100-1000В, выходное напряжение 100В;

  • 19. Отключить выходное напряжение, нажав кнопку «6»;

  • 20. Установить на Р 3026 сопротивление 500 Ом, повторить пункты 4-5;

  • 15. Отключить выходное напряжение, нажав кнопку «6»;

  • 16. Установить на Р 3026 сопротивление 100 кОм;

  • 17. Установить выходное напряжение калибратора 500 В и зафиксировать показания мультиметром В7-64/1;

Результаты проверки считают удовлетворительными, если результаты измерений не превышают значений указанных в таблице 3.3, и при испытании запредельной нагрузкой после нажатия кнопки «6» прибор восстанавливает прежний режим работы с нормируемой погрешностью.

Таблица -3.3.

Проверяемая

отметка

Нагрузка Ом

Интервал допускаемых выходных показаний мультиметра В7-64/1

0,50000

10 Ом

-

5,0000 В

100 Ом

4,9973-5,0027 В

50,000 В

1000 Ом

49,973-50,027 В

500,00 В

100 кОм

499,73-500,27 В

4.4. Оформление результатов поверки.

4.4.1 Результаты поверки заносят в таблицу 10 формуляра «МЕРА.411572.001ФО Калибратор Н4-19. Формуляр».

4.4.2 В случае положительных результатов поверки, кроме записи в формуляре, на винты крепления верхней и нижней крышек корпуса прибора наносят знаки поверки, а при периодической поверке, в дополнение к этому, на прибор оформляется свидетельство о поверке. Знак поверки в виде наклейки наносится на свободное место на лицевой панели прибора.

  • 4.4.3 При отрицательных результатах поверки на прибор выписывают извещение о непригодности, а также гасят знаки поверки.

5. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
  • 5.1. При выявлении незначительных неисправностей, касающихся соединительных кабелей, подсоединительных гнезд, ремонт производится силами потребителя. В остальных случаях неисправный прибор следует направлять для ремонта на предприятие - изготовитель.

6. ПРАВИЛА ХРАНЕНИЯ
  • 6.1. Прибор, поступающий на склад потребителя, может храниться в упакованном виде в течение кратковременного (гарантированного) срока хранения.

  • 6.2. При длительном хранении прибор должен находится в упакованном виде и содержаться в отапливаемых хранилищах до 10 лет (температура окружающей среды от 5 до 40OC) относительная влажность до 80 % при 25ОС или в неотапливаемых хранилищах до 5 лет (температура окружающей среды от минус 30 до плюс 50OC, относительная влажность до 90 % при 30ОС).

  • 6.3. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

7. ТРАНСПОРТИРОВАНИЕ.
  • 6.1. Условия транспортирования прибора должны соответствовать ГОСТ 22261-94

  • 6.2.  Климатические условия транспортирования не должны выходить за пределы заданных предельных условий:

  • - температура окружающего воздуха от минус 25 до +55 ОС;

  • - относительная влажность окружающего воздуха 80 % при температуре 25 ос.

  • 6.3. Прибор должен допускать транспортирование всеми видами транспорта в упаковке при условии защиты от прямого воздействия атмосферных осадков.

8. УТИЛИЗАЦИЯ

7.1. Прибор Н4-19 -стандартное электроизмерительное устройство. Оно не содержит взрывоопасных, пожаро-опасных, радиоактивных, ртутносодержащих и др. компонентов, способных принести ущерб населению или окружающей среде.

Утилизация драгметаллов в составе электронных компонентов не представляется экономически целесообразной. По этим причинам обязательных мероприятий по подготовке изделий к утилизации нет.

Эксплуатационная документация

в кармане

Рисунок 3.- Схема упаковки прибора Н4-19 и ЗИП в табельной упаковке. 18

в кармане

Шнур соединительный H05VV-F (сетевой)

h-----------

-----0--------г

Плечевой ремень

Приложение 1.
Приложение 2.

Фильтр сетевой

Рисунок 4.- Установка предохранителя - Н4-19.

ГАБАРИТНЫЕ РАЗМЕРЫ

Приложение 3.

101,6

Рисунок 5.1 - Габаритные размеры прибора

396

+

+ +

№ 0000 00

f 7II4"

+

+1

+

475

Рисунок 5.3 - Габаритные размеры транспортной тары для упаковки кейса

22

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
