Методика поверки «Барьеры изолирующие серий AMG1000, AM1000, AM2000» (ИЦРМ-МП-026-2018)

УТВЕРЖДАЮ

Технический директор

Методика поверки

ИЦРМ-МП-026-2018

г. Москва

2018 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на барьеры изолирующие серий AMG1000, AM 1000, АМ2000 (далее по тексту - барьеры), и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять барьеры до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять барьеры в процессе эксплуатации и/или хранения.

• 1.4 Интервал между поверками 2 года.

• 1.5 Основные метрологические характеристики приведены в таблице 1.

Таблица 1 - Основные метрологические характеристики барьеров

Продолжение таблицы 1

Продолжение таблицы 1

Окончание таблицы 1

2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

операций поверки барьеры бракуют и их поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Вместо указанных в таблице 3 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3

• 3.4 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

• 4.1 К проведению поверки допускаются лица, имеющие документ о повышении квалификации в области поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации барьеров и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения барьера необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - запрещается работать с барьером в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с барьером в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха от +15 до +25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 86 до 106,7 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемые барьеры, а также руководства по эксплуатации применяемых средств поверки;

• - выдержать барьеры в условиях окружающей среды, указанных в п. 6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе барьеры и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 8.1 Внешний осмотр

При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу барьеров и на качество поверки.

Результат внешнего осмотра считают положительным, если отсутствуют механические повреждения, коррозия, нарушения покрытий, надписей и другие дефекты, которые могут повлиять на работу барьеров и на качество поверки.

• 8.2 Опробование

  • 8.2.1 Опробование для всех модификаций барьеров с аналоговыми входными и выходными сигналами.

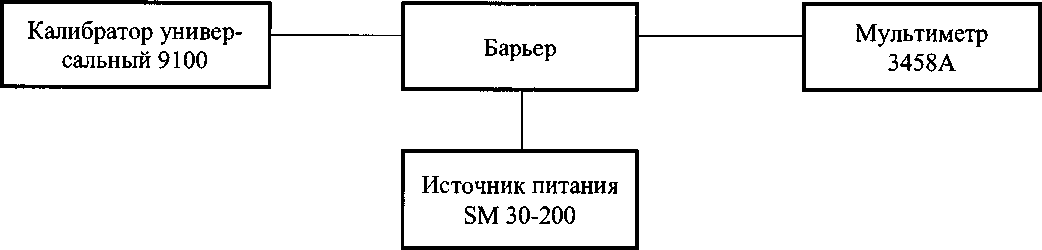

• 1) Подключить барьер согласно рисунку 1 (контакты для подключения указаны в эксплуатационной документации):



Рисунок 1

• 2) Подать с калибратора универсального 9100 (далее - калибратора) значение верхнего предела диапазона требуемой физической величины (для каждого из входных диапазонов) и считать показания мультиметра 3458А (далее - мультиметра).

Результаты опробования считают положительными, если значение силы (напряжения) постоянного тока выходного сигнала близко к верхнему значению предела выбранного диапазона установленной физической величины.

• 8.2.2 Опробование барьеров для модификации AMG1055

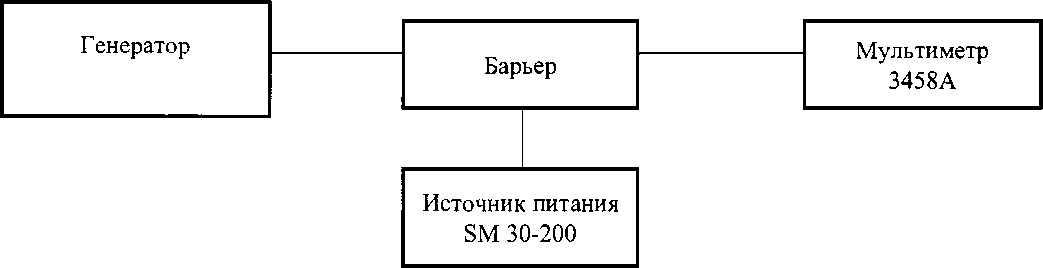

• 1) Подключить барьер согласно рисунку 2 (контакты для подключения указаны в эксплуатационной документации);



Рисунок 2

• 2) Подать с генератора сигналов произвольной формы 33120А (далее по тексту-генератор) сигнал напряжения электрического тока до 10 В (форма сигнала - меандр) с частотой 100 кГц и считать показания мультиметра.

Результаты опробования считают положительными, если значение силы (напряжения) постоянного тока выходного сигнала близко к верхнему значению предела выбранного диапазона установленной физической величины.

8.3 Определение нормируемых метрологических характеристик

• 8.3.1 Определение основной приведенной (к диапазону входных значений) погрешности преобразований (силы постоянного тока, напряжения постоянного тока, сигналов термопар и термопреобразователей сопротивления) для всех модификаций барьеров с аналоговыми входными и выходными сигналами проводится с помощью калибратора и мультиметра.

Определение погрешности проводится в следующем порядке:

• 1) собрать схему, приведенную на рисунке 1;

• 2) перевести калибратор в режим воспроизведения требуемой физической величины;

• 3) при помощи калибратора воспроизвести 5 испытательных сигналов требуемой физической величины, равномерно распределенных внутри измеряемого диапазона входных значений;

• 4) провести измерения напряжения (силы) постоянного тока с помощью мультиметра на выходе барьера;

• 5) рассчитать для каждого испытательного сигнала значение основной приведенной (к диапазону входных значений) погрешности преобразований (силы постоянного тока, напряжения постоянного тока, сигналов термопар и термопреобразователей сопротивления) %, по формуле (1):

/, =-5---^-100%

X.

ное (°C, мВ) по формуле (3) значение выходной величины, если входная величина °C, мВ;

Хо - значение входного сигнала/величины, заданное на калибраторе, мА (°C, мВ)

Хк - значение диапазона входных значений, мА, °C, мВ,)

Примечание - при измерении входных сигналов от термопар необходимо дополнительно контролировать температуру окружающего воздуха при помощи эталонного термометра размещенного возле контактов подключения измерительных цепей барьеров (например, термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 совместно с термометром цифровым эталонным ТЦЭ-005/МЗ). Соответственно значение выходного сигнала термопары определяется по формуле (2).

Ток- значение температуры измеренное при помощи эталонного термометра, °C; Т₃ - значение температуры заданное при помощи калибратора, °C

н

Yo-вычисленное значение выходной величины, (°C, мВ);

У - текущий выходной сигнал измеряемой физической величины, мА (В);

Х_в и Х_н - верхнее и нижнее значения установленного диапазона входного сигнала, (°C,

У_в и У_н - верхнее и нижнее значения выходного сигнала физической величины, мА

Результат поверки считается положительным, если полученные значения основной приведенной (к диапазону входных значений) погрешности преобразований (силы постоянного тока, напряжения постоянного тока, температуры термопар и термопреобразователей сопротивления) не превышают пределов, указанных в таблице 1.

• 8.3.2 Определение основной приведенной (к диапазону входных значений) погрешности преобразований частоты для барьеров модификации AMG1055 проводится с помощью генератора и мультиметра.

  1) собрать схему, приведенную на рисунке 2;

• 2) перевести генератор в выбранный режим воспроизведения частоты сигнала (PNP/NPN, импульсный сигнал, «сухой контакт»);

• 3) при помощи генератора воспроизвести 5 испытательных сигналов частоты, равномерно распределенных внутри измеряемого диапазона входных значений;

• 4) провести измерения напряжения (силы) постоянного тока с помощью мультиметра на выходе барьера;

• 5) рассчитать значение основной приведенной (к диапазону входных значений) погрешности преобразований частоты yi, %, по формуле (1):

Результат поверки считается положительным, если полученные значения основной приведенной (к диапазону входных значений) погрешности преобразований частоты не превышают пределов, указанных в таблице 1.

форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерения;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик по форме таблиц раздела 8 настоящего документа.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается изменение о непригодности в соответствии с Приказом Министерство промышленности и торговли РФ от 02.07.2015 г. №1815.



  Устинова

Инженер отдела испытаний ООО «ИЦРМ»

Страница 12 из 12
