Методика поверки «Преобразователи давления измерительные 3051» (МП 4212-021-2015)

СОГЛАСОВАНО

, ¹ < _х ! A I

/>

Методика поверки

МП 4212-021-2015

Настоящая методика распространяется на преобразователи давления измерительные 3051, изготавливаемые по технической документации фирмы «Rosemount Inc.», США или по техническим условиям ТУ 4212-021-12580824-2006 (только ЗАО ПГ "Метран").

Преобразователи давления измерительные 3051 (далее - преобразователи) предназначены для измерения абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.

Настоящая методика распространяется, в том числе, и на преобразователи разности давлений, используемые для измерений расхода, уровня и других параметров, функционально связанных с давлением.

Рекомендация устанавливает методику первичной (до ввода в эксплуатацию, а также после ремонта) и периодической (в процессе эксплуатации) поверок преобразователей.

Интервал между поверками 5 лет.

• 1.1 При проведении поверки выполняют следующие операции:

• - внешний осмотр - 5.1;

• - опробование - 5.2;

• - проверка идентификационных данных программного обеспечения - 5.3;

• - определение основной погрешности преобразователя - 5.4.

• 2.1 При проведении поверки применяют средства поверки, указанные в таблице 1.

Таблица 1

Окончание таблицы 1

• 2.2 Допускается применять другие средства поверки, технические и метрологические характеристики которых не уступают указанным в таблице 1.

• 3.1 При проведении поверки соблюдают общие требования безопасности при работе с преобразователями давления (см., например ГОСТ 22520-85), а также требования по безопасности эксплуатации применяемых средств поверки, указанные в технической документации на эти средства.

• 4.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха (23±2)°С;

• - относительная влажность окружающего воздуха (30...80)%;

• - давление в помещении, где проводят поверку (далее - атмосферное давление), в пределах (84... 106,7) кПа или (630...800) мм рт. ст;

• - напряжение питания постоянного тока в соответствии с технической документацией на преобразователь. Номинальное значение напряжения питания и требования к источнику питания - в соответствие с технической документацией на преобразователь. Отклонение напряжения питания от номинального значения не более ±1%, если иное не указано в технической документации на преобразователь;

• - сопротивление нагрузки при поверке — в соответствии с технической документацией на преобразователь;

• - рабочая среда - воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений, не превышающими 2,5МПа, и жидкость при поверке преобразователей с верхними пределами измерений более 2,5МПа. Допускается использовать жидкость при поверке преобразователей с верхними пределами измерений от 0,4 до 2,5 МПа при условии тщательного заполнения жидкостью всей системы поверки. Допускается использовать воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений более 2,5 МПа при условии соблюдения соответствующих правил безопасности;

• - колебания давления окружающего воздуха, вибрация, тряска, удары, наклоны, магнитные поля и другие возможные воздействия на датчик при его поверке не должны приводить к выходу за допускаемые значения метрологических характеристик;

• - импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными сосудами, емкость каждого из которых не более 50 литров.

• 4.2 При поверке преобразователей разности давлений с приемными камерами для подвода большего давления («плюсовая» камера) и меньшего давления («минусовая» камера) значение измеряемой величины (разности давлений) устанавливают, подавая соответствующее значение избыточного давления в «плюсовую» камеру преобразователя, при этом «минусовая» камера сообщается с атмосферой.

При поверке преобразователей разности давлений с малыми пределами измерений для уменьшения влияния на результаты поверки не устраненных колебаний давления окружающего воздуха «минусовая» камера преобразователя может соединяться с камерой эталонного СИ, сообщающейся с атмосферой, если это предусмотрено в конструкции СИ. При поверке преобразователей разности давлений в «минусовой» камере может поддерживаться постоянное опорное давление, создаваемое другим эталонным задатчиком или основным задатчиком измеряемой величины с дополнительным блоком опорного давления.

• 4.3  Перед проведением поверки преобразователей выполняют следующие подготовительные работы:

• -  выдерживают преобразователь не менее Зч при температуре, указанной в п. 4.1, если иное не указано в технической документации на преобразователь;

• -  выдерживают преобразователь не менее 0,5ч при включенном питании, если иное не указано в технической документации;

• -  устанавливают преобразователь в рабочее положение с соблюдением указаний технической документации;

• -  проверяют на герметичность в соответствии с п.п. 4.3.1 - 4.3.4 систему, состоящую из соединительных линий для передачи давления, эталонных СИ и вспомогательных средств для задания и передачи измеряемой величины.

• 4.3.1. Проверку герметичности системы, предназначенной для поверки преобразователей давления, разности давлений, разрежения с верхними пределами измерений менее 100 кПа и преобразователей абсолютного давления с верхними пределами измерений более 250 кПа, проводят при значениях давления (разрежения), равных верхнему пределу измерений поверяемого преобразователя.

Проверку герметичности системы, предназначенной для поверки преобразователей давления-разрежения, проводят при давлении равном верхнему пределу измерений избыточного давления.

Проверку герметичности системы, предназначенной для поверки преобразователей разрежения с верхним пределом измерений 100 кПа, проводят при разрежении, равном 0,9 - 0,95 значения атмосферного давления.

Проверку герметичности системы, предназначенной для поверки преобразователей абсолютного давления с верхними пределами измерений 250 кПа и менее, проводят в соответствии с п.4.3.3.

• 4.3.2  При проверке герметичности системы, предназначенной для поверки преобразователей, указанных в 4.3.1, устанавливают заведомо герметичный преобразователь или любое другое средство измерений с погрешностью измерений не более 2,5% от значений давления, соответствующих требованиям 4.3.1, и позволяющее зафиксировать изменение давления на величину 0,5% от заданного значения давления. Далее в системе создают давление, установившееся значение которого соответствует требованиям 4.3.1, после чего отключают источник давления. Если в качестве эталонного СИ применяют грузопоршневой манометр, то его колонку и пресс также отключают.

Систему считают герметичной, если после 3-х минут выдержки под давлением, равным или близким верхнему пределу измерений преобразователей, не наблюдают падения давления (разрежения) в течение последующих 2 минут. При необходимости время выдержки под давлением может быть увеличено.

При поверке основной погрешности датчика систему считают герметичной, если за 30 секунд спад давления не превышает 0,3% от верхнего предела измерений поверяемого преобразователя.

Допускается изменение давления (разрежения) в системе, обусловленное изменением температуры окружающего воздуха и рабочей среды в пределах±(0,5...1)°С.

• 4.3.3 Проверку герметичности системы, предназначенной для поверки преобразователей абсолютного давления с верхними пределами измерений 250 кПа и менее, проводят следующим образом, если иное не указано в технической документации.

Устанавливают в системе заведомо герметичный преобразователь или любое другое средство измерений абсолютного давления, отвечающее требованиям к СИ в соответствии с п.4.3.2. Создают в системе абсолютное давление не более 0,07 кПа и поддерживают его в течение 2-3 минут, после чего отключают устройство, создающее абсолютное давление, и эталонное СИ при необходимости (например, отключают колонки грузопоршневого манометра).

После 3-х минут выдержки изменение давления не должно превышать 0,5% верхнего предела измерений поверяемого преобразователя.

Допускается поправка при изменении температуры окружающего воздуха и рабочей среды.

• 4.3.4 Проверку герметичности системы рекомендуется проводить при давлении (разрежении), соответствующем наибольшему давлению (разрежению) из ряда верхних пределов измерений поверяемых преобразователей.

• 5.1 Внешний осмотр

При внешнем осмотре преобразователя устанавливают:

• - соответствие его внешнего вида технической документации и отсутствие видимых дефектов;

• - наличие клеммных колодок и (или) разъемов для внешних соединений, устройства для регулировки «нуля», клемм контроля выходного сигнала и др.;

• - наличие дополнительных выходных устройств - цифровых индикаторов и (или) других устройств предусмотренных технической документацией на преобразователь;

• - наличие на корпусе преобразователя таблички с маркировкой, соответствующей паспорту или документу, его заменяющему;

• - наличие РЭ, если это предусмотрено при поверке преобразователя, паспорта или документа, его заменяющего.

• 5.2 Опробование

  • 5.2.1 При опробовании проверяют герметичность и работоспособность преобразователя, функционирование устройства корректора «нуля».

  • 5.2.2 Работоспособность преобразователя проверяют изменяя измеряемую величину от нижнего до верхнего предельных значений. При этом должно наблюдаться изменение выходного сигнала и индикации на дополнительных выходных устройствах преобразователя.

Работоспособность преобразователей давления-разрежения проверяют только при избыточном давлении; работоспособность преобразователей разрежения с верхним пределом измерений 100 кПа проверяют при изменении разрежения до значения 0,9 атмосферного давления.

• 5.2.3 Функционирование корректора «нуля» проверяют, задавая одно (любое) значение измеряемой величины в пределах, оговоренных руководством по эксплуатации. Корректором «нуля» проверяю наличие изменения выходного сигнала на всех выходных устройствах. Затем сбрасывают измеряемую величину и при атмосферном давлении на входе в преобразователь корректором «нуля» вновь устанавливают выходной сигнал (показания индикатора) в соответствии с исходными значениями.

• 5.2.4 Проверку герметичности преобразователя рекомендуется совмещать с операцией определения его основной погрешности.

Методика проверки герметичности преобразователя аналогична методике проверки герметичности системы (4.3.1 -4.3.4), но имеет следующие особенности:

• - изменение давления (разрежения) определяют по изменению выходного сигнала или по изменению показаний цифрового индикатора поверяемого преобразователя, включенного в систему (4.3.2);

• - в случае обнаружения негерметичности системы с установленным поверяемым преобразователем следует раздельно проверить герметичность системы и преобразователя.

• 5.3 Проверка идентификационных данных программного обеспечения

  • 5.3.1 В качестве идентификатора программного обеспечения (далее - ПО) принимается идентификационный номер ПО. Методика проверки идентификационного номера ПО преобразователя заключается в установлении версии ПО прибора, которую можно установить при помощи HART-коммуникатора 475, подключенного к преобразователю.

Подробное меню преобразователя с указанием пункта о идентификационном номере ПО представлено в Руководстве по эксплуатации.

• 5.3.2 Преобразователи считаются прошедшими поверку с положительным результатом, если идентификатор ПО соответствует значению, указанному в паспорте на преобразователь. Если данные требования не выполняются, то преобразователь считается непригодным к применению, к эксплуатации не допускается, выписывается свидетельство о непригодности, дальнейшие пункты методики не выполняются.

• 5.4 Определение основной погрешности

  • 5.4.1 Основную погрешность преобразователя определяют по одному из способов:

• 1) По эталонному СИ на входе преобразователя устанавливают номинальные значения входной измеряемой величины (например, давления), а по другому эталонному СИ измеряют соответствующие значения выходного аналогового сигнала (тока или напряжения). При поверке преобразователя по его цифровому сигналу к выходу подключают приемное устройство, поддерживающее соответствующий цифровой коммуникационный протокол для считывания информации при установленных номинальных значениях входной измеряемой величины.

• 2) В обоснованных случаях по эталонному СИ устанавливают номинальные значения выходного аналогового сигнала (тока или напряжения) или устанавливают номинальные значения цифрового сигнала преобразователя, а по другому эталонному СИ измеряют соответствующие значения входной величины (например, давления).

Примечания:

• 1 При определении основной погрешности преобразователя значения выходного параметра могут считываться с цифрового индикатора (ЖКИ) с разрядностью не менее 5.

• 2 Поверка преобразователей с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, производится по одному из этих сигналов (аналоговому или цифровому), если иное не предусмотрено технической документацией на поверяемый преобразователь.

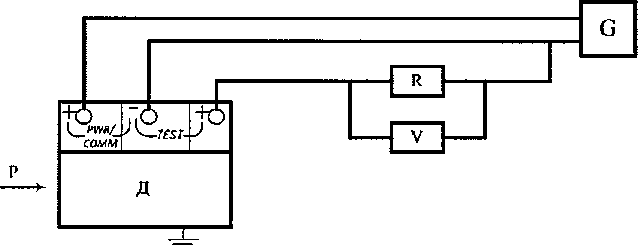

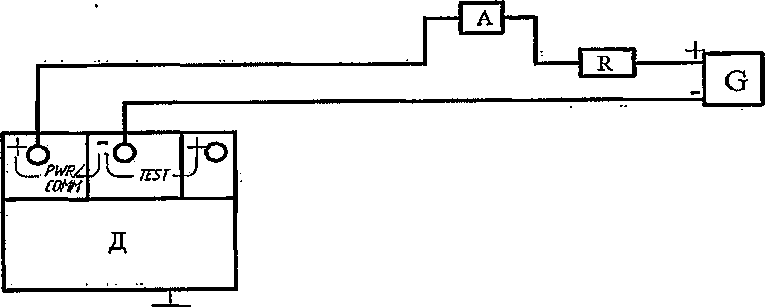

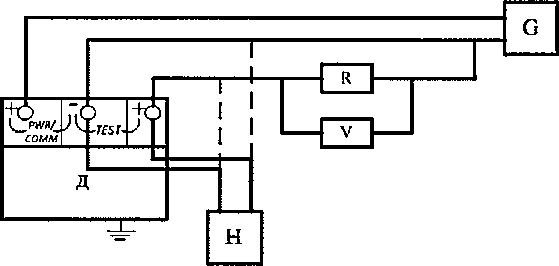

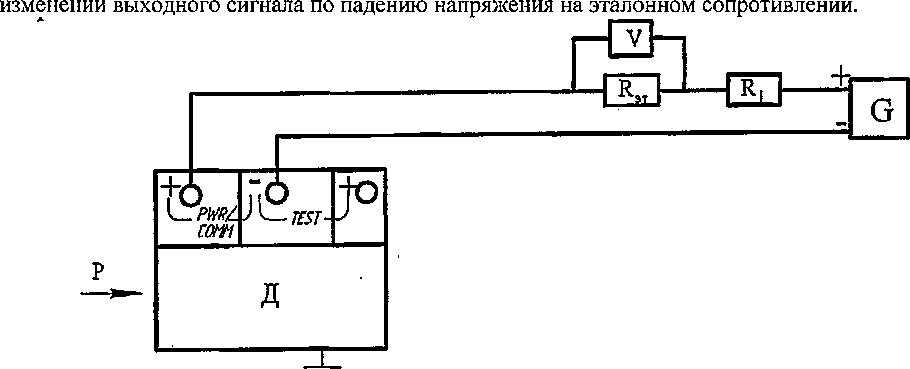

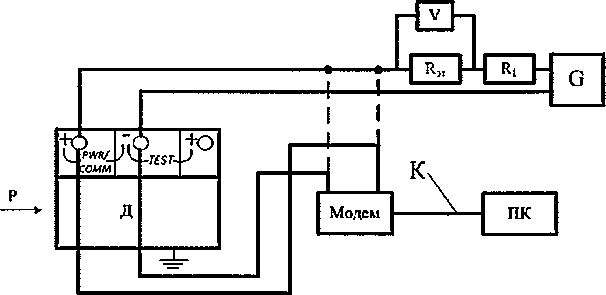

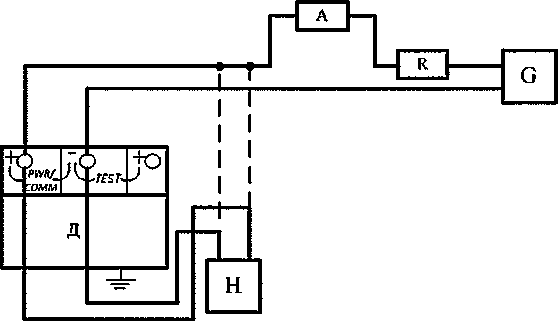

• 5.4.2. Схемы включения преобразователей для измерения выходного сигнала при проведении поверки приведены в приложении.

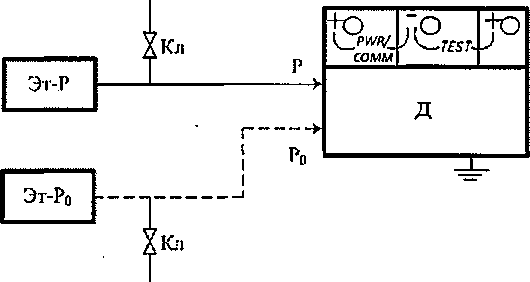

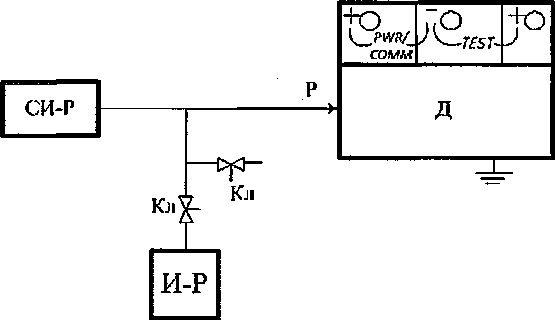

Эталонные СИ входной величины (давления) включают в схему поверки в соответствии с их руководством по эксплуатации.

• 5.4.3 Устанавливают следующие критерии достоверности поверки:

Рвам - наибольшая вероятность, при которой любой дефектный экземпляр преобразователя может быть ошибочно признан годным;

(&м)_ва - отношение возможного наибольшего модуля основной погрешности экземпляра преобразователя, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности.

Допускаемые значения критериев достоверности поверки: Р_вам = 0,20 и (8м)_ватах - 1,25.

5.4.4. Устанавливают следующие параметры поверки:

m — число поверяемых точек в диапазоне измерений, т>5; в обоснованных случаях и при отсутствии эталонных СИ с необходимой дискретностью воспроизведения измеряемой величины, допускается уменьшать число поверяемых точек до 4 или 3;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из поверяемых точек при изменениях входной измеряемой величины от меньших значений к большим (прямой ход) и от больших значений к меньшим (обратный ход), n = 1. В обоснованных случаях и в соответствии с технической документацией на преобразователь допускается увеличивать число наблюдений в поверяемых точках до 3 или 5, принимая при этом среднеарифметическое значение результатов наблюдений за достоверное значение в данной точке;

у_к ~ абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности;

«р - отношение предела допускаемой погрешности эталонных СИ, применяемых при поверке, к пределу допускаемой основной погрешности поверяемого преобразователя.

Значения у_к и а_р выбирают по таблице 2 (5.4.5) в соответствии с принятыми критериями достоверности поверки.

5.4.5 Выбор эталонных СИ для определения основной погрешности поверяемых преобразователей осуществляют, исходя из технических возможностей и техникоэкономических предпосылок с учетом критериев достоверности поверки (п.5.4.3) и в соответствии с таблицей 2.

Таблица 2 - Параметры и критерии достоверности поверки

• 5.4.6. При выборе эталонных СИ для определения погрешности поверяемого преобразователя (в каждой поверяемой точке) соблюдают следующие условия:

1) При поверке преобразователей с выходным аналоговым сигналом постоянного тока, значения которого контролируют непосредственно в мА

^+—-у,                    (1)

р J _ J \         р '

где Др - предел допускаемой абсолютной погрешности эталонного СИ, контролирующего входную величину (давление), кПа, МПа;

Р_т — верхний предел измерений (или диапазон измерений) поверяемого преобразователя, кПа, МПа;

Ai - предел допускаемой абсолютной погрешности эталонного СИ, контролирующего электрический выходной сигнал преобразователя, мА;

Io, Im ^_ соответственно нижнее и верхнее предельные значения выходного сигнала преобразователя, мА;

ос_р — то же, что в 5.4.4;

у - предел допускаемой основной приведенной погрешности поверяемого преобразователя, % диапазона измерений.

Основная погрешность датчика, выраженная в процентах от диапазона измерений, численно равна основной погрешности, выраженной в процентах от диапазона изменения выходного сигнала датчика с линейной функцией преобразования измеряемой величины.

Для преобразователей с выходным аналоговым сигналом постоянного напряжения U расчетные значения выходного сигнала определяют по формулам, структура которых идентична структурам формул для преобразователей с выходным аналоговым сигналом постоянного тока I раздела 5.4 с заменой обозначений постоянного тока на соответствующие обозначения постоянного напряжения Up, Uo, Um.

2) При поверке преобразователей с выходным аналоговым сигналом постоянного тока, значения которого контролируют по падению напряжения на эталонном сопротивлении в мВ или В

Au

U_m -и₀

•100 < а_р • у

где А_р, Р_т — то же, что в формуле (1);

А_и — предел допускаемой абсолютной погрешности эталонного СИ, контролирующего выходной сигнал преобразователя по падению напряжения на эталонном сопротивлении, мВ или В;

Ar — предел допускаемой абсолютной погрешности эталонного сопротивления, Ом; R_3T - значение эталонного сопротивления, Ом;

U_m, U_o — соответственно верхнее и нижнее предельные значения напряжений (мВ или В) на эталонном сопротивлении, определяемые по следующим формулам:

Um = Im • Rot и Uo = Io • Rot

где все обозначения те же, что и в формулах (1) и (2).

• 5.4.7. Расчетные значения выходного сигнала поверяемого преобразователя для заданного номинального значения входной измеряемой величины определяют по формулам (4 -10).

• 1) Для преобразователей с линейно возрастающей зависимостью выходного сигнала постоянного тока (I) от входной измеряемой величины (Р)

¹ т ¹ н

где 1_р - расчетное значение выходного сигнала постоянного тока (мА);

Р - номинальное значение входной измеряемой величины; для преобразователей давления-разрежения значение Р в области разрежения подставляется в формулу (4) со знаком минус;

Р_п - нижний предел измерений для всех преобразователей, кроме преобразователей давления-разрежения, для которых значение Рп численно равно верхнему пределу измерений в области разрежения Рт(-) и в формулу (4) подставляется со знаком минус;

I_o, I_m, Р_т-то же, что и в формуле (1).

Для стандартных условий нижний предел измерений всех поверяемых преобразователей равен нулю.

• 2) Для преобразователей с линейно убывающей зависимостью выходного сигнала постоянного тока от входной измеряемой величины

(5)

¹ т ² п

• 3)    Для преобразователей с выходным сигналом постоянного тока и функцией преобразования входной измеряемой величины по закону квадратного корня

где Р - входная измеряемая величина - разность давлений (перепад давления) для преобразователей разности давлений, предназначенных для измерения расхода рабочей среды;

Р_т - верхний предел измерений или диапазон измерений поверяемого преобразователя разности давлений. Остальные обозначения те же, что и в формуле (1).

• 4) Для преобразователей с выходным сигналом постоянного тока, значения которого контролируют по падению напряжения на эталонном сопротивлении И_эт

Up = R3T’Ip,                           (7)

где и_р- расчетное значение падения напряжения на эталонном сопротивлении, В;

1_Р - расчетное значение выходного сигнала постоянного тока (А), определяемое по формулам (4 - 6).

• 5) Для преобразователей с выходным информационным сигналом в цифровом формате:

• - с линейно возрастающей функцией преобразования

N -А / ч

(8)

где N_p - расчетное значение выходного сигнала в цифровом формате;

N_m, N_o - соответственно верхнее и нижнее предельные значения выходного информационного сигнала преобразователь в цифровом формате;

Р, Р_т, Р_п ~ то же, что и в формуле (4);

• - с линейно убывающей функцией преобразования

N -N / х

(9)

• - с функцией преобразования по закону квадратного корня

=                                (Ю)

где Р, Р_т - то же, что в формуле (6); остальные обозначения те же, что в формулах (8, 9).

5.4.8 Поверку преобразователей с программным обеспечением выбора функции преобразования входной измеряемой величины в соответствии с одним из видов (4-6, 8-10) производят при программной установке линейно возрастающей зависимости выходного сигнала (4) или (8), если иное не предусмотрено технической документацией на преобразователь.

После выполнения поверки преобразователь может быть перепрограммирован в соответствии с требуемой функцией преобразования входной измеряемой величины.

Перед определением основной погрешности соблюдают требования п.4.3 и, при необходимости, корректируют значения выходного сигнала, соответствующие нижнему и верхнему предельным значениям измеряемой величины. Эту корректировку выполняют после подачи и сброса измеряемой величины, значения которой устанавливают:

• - для преобразователей абсолютного давления с верхним пределом измерений до 0,25МПа включительно - в пределах от атмосферного давления до (80... 100)% верхнего предела измерений;

• - для остальных преобразователей - в пределах (80... 100)% верхнего предела измерений.

При периодической поверке и в случае ее совмещения с операцией проверки герметичности преобразователя корректировку значений выходного сигнала выполняют после выдержки преобразователя при давлении (разрежении) в соответствии с условиями 4.3.1, 4.3.2.

10

</

Установку выходного сигнала выполняют с максимальной точностью, обеспечиваемой устройством корректора преобразователя и разрешающей способностью эталонных СИ. Погрешность установки «нуля» (без учета погрешности эталонных СИ) не должна превышать (0,2...0,3) предела допускаемой основной погрешности поверяемого преобразователя, если иное не указано в технической документации.

5.4.9 Основную погрешность определяют при ш значениях измеряемой величины (5.4.4.), достаточно равномерно распределенных в диапазоне измерений, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала.

Интервал между значениями измеряемой величины не должен превышать: 30% диапазона измерений при m = 5 (основной вариант поверки); 40% диапазона измерений при ш = 4 и 60% диапазона измерений при т = 3.

Основную погрешность определяют при значении измеряемой величины, полученном при приближении к нему как со стороны меньших значений (при прямом ходе), так и со стороны больших значений (при обратном ходе).

При периодической поверке основную погрешность определяют в два цикла: до корректировки диапазона изменения выходного сигнала и после корректировки диапазона. Второй цикл допускается не проводить, если основная погрешность уд < ук • у.

При поверке преобразователей с верхним пределом измерений в области разрежения, равном ЮОкПа допускается устанавливать максимальное значение разрежения в пределах (0,90...0,95) от атмосферного давления Рб, если Рб < 100 кПа. Расчетное значение выходного сигнала при установленном значении разрежения определяют по формуле (4) или (8).

При поверке преобразователей абсолютного давления с верхними пределами измерений 0,25 МПа и выше основную погрешность определяют по методике, изложенной в 5.4.10 с соблюдением условий, изложенных в 5.4.8, 5.4.9. По методике 5.4.10 допускается определять основную погрешность преобразователей абсолютного давления с верхними пределами измерений от 0,1 до 0,25 МПа.

5.4.10. Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений 0,25 МПа (допускается ОДМПа) и выше проводят с использованием эталонных СИ разрежения и избыточного давления (например, Метран-504 Воздух-1, МП -60М, МП-600, МП-2500 и др.).

В этом случае поверку преобразователя выполняют при подаче избыточного давления и разрежения, расчетные значения которых определяют с учетом действительного значения атмосферного давления в помещении, где проводят поверку.

Расчетные значения выходного сигнала преобразователя с линейно возрастающей функцией преобразования определяют по формулам:

• - для преобразователей с токовым выходным сигналом

= Ц +                               (И)

• - для преобразователей с выходным сигналом в цифровом формате

= +                                     (12)

где 1_р, I_o, I_m, N_p, N_o, N_m - то же что в формулах (4) и (8);

Рб - атмосферное давление в помещении, где проводят поверку, МПа;

Рт(а) " верхний предел измерений преобразователя абсолютного давления, МПа; Р(+) - избыточное давление, подаваемое в преобразователь, МПа;

Р(~) - разрежение, создаваемое в преобразователе; значение разрежения в МПа подставляют в формулы (И) и (12) со знаком минус.

11

Расчетные значения избыточного давления и разрежения вычисляют по формулам

Р(+) = Ра - Рб

Р(-) =Рб-Ра,                                (14)

где Р_а- номинальное значение абсолютного давления, МПа.

Вблизи нуля абсолютного давления преобразователь поверяют, создавая на его входе разрежение

Рт(-) = (0,90...0,95)-Рб,                             (15)

при котором расчетное значение выходного сигнала определяют по формуле ^=^+(4-4)^^           Об)

Ч)

Значения выходного сигнала в цифровом формате (N) определяют по формуле такой же структуры, заменяя обозначения тока I на обозначение N.

Расчетные значения выходного сигнала при атмосферном давлении на входе преобразователя определяют по формуле

Л = Л+(Л,-4)1А-

Максимальное значение избыточного давления Р_т(+) , при котором расчетное значение выходного сигнала I_p = I_m, определяют по формуле

Рт(+) = Рт(а) - Рб

При поверке преобразователей с верхними пределами измерений Р_т(_а) < 2,5 МПа значение атмосферного давления Рб определяют с погрешностью не более, чем

Д₆<а

• ^{6 р} 100

где Дб - абсолютная погрешность, МПа;

а_р, у -тоже, чтоб 5.4.4, 5.4.6;

Рш(а) - верхний предел измерений поверяемого преобразователя.

При поверке преобразователей с верхними пределами измерений Р_т(_а) >2,5 МПа в формулы (11-18) допускается подставлять значение Рб - 0,1 МПа, если атмосферное давление находится в пределах (0,093...0,102) МПа.

В зависимости от верхних пределов измерений поверяемых преобразователей их основную погрешность определяют при m значениях измеряемой величины в соответствии с таблицей 3 и с учетом требований 5.4.9.

Таблица 3

Перед поверкой поводят калибровку нижнего предела измерений датчика при значении давления, соответствующего разрежению Рт(-) в указанных пределах (15). Расчетное значение выходного сигнала определяют по формуле (16). Допускается проводить калибровку при атмосферном давлении для верхних пределов измерений более 0,16 МПа, расчетное значение выходного сигнала определяют по формуле (17).

5.4.11 Основную погрешность уд в % нормирующего значения (5.4.6) приведенным ниже формулам

При поверке преобразователей по способу 1 (5.4.1):

и—и

r_a=-—f-^o,                     ⁽²¹⁾

N-N =------—-100,                               (22)

где I - значение выходного сигнала постоянного тока, полученное экспериментально при номинальном значении измеряемой величины, мА;

U - значение падения напряжения на эталонном сопротивлении, полученное экспериментально при измерении выходного сигнала и номинальном значении входной измеряемой величины (давления), мВ или В;

N - значение выходного сигнала преобразователя в цифровом формате, полученное экспериментально при номинальном значении измеряемой величины;

Остальные обозначения те же, что в формулах (1, 2, 8).

При поверке преобразователей по способу 2 (5.4.1):

r_s = ^p~_D^p“^a" ¹⁰⁰’                            (23)

где Р - значение входной измеряемой величины (давления), полученное экспериментально при номинальном значении выходного сигнала, кПа, МПа;

Рном - номинальное значение измеряемой величины при номинальном значении выходного сигнала, кПа, МПа;

Р_т - верхний предел измерений, кПа, МПа.

Вычисления уд выполняют с точностью до третьего знака после запятой.

5.5 Результаты поверки преобразователей.

• 5.6.1 Преобразователь признают годным при первичной поверке, если на всех поверяемых точках модуль основной погрешности |уа| < у_к • |у|.

• 5.6.2 Преобразователь признают негодным при первичной поверке, если хотя бы в одной поверяемой точке модуль основной погрешности ]уа| > ук -|у[.

• 5.6.3 Преобразователь признают годным при периодической поверке, если на всех поверяемых точках при первом или втором цикле поверки выполняется условие, изложенное в п.5.6.1.

• 5.6.4  Преобразователь признают негодным при периодической поверке:

• - если при первом цикле поверки хотя бы в одной поверяемой точке модуль основной погрешности |уа| > (5м)ва шах • |у|;

• - если при втором цикле поверки хотя бы в одной поверяемой точке модуль основной погрешности [у5[ >ук • |у|.

Обозначения: (5_М)_Ватах ^— по п.5.4.2; у_к — по п.5.4.4; у - по п.5.4.6.

13

5.6.5 Допускается вместо вычислений по экспериментальным данным значений основной погрешности уа контролировать ее соответствие предельно допускаемым значениям.

• 6.1  Положительные результаты поверки преобразователей измерительных 3051 удостоверяются знаком поверки и свидетельством о поверке в соответствии с ПР 50.2.006 или записью в паспорте преобразователя, заверяемой подписью поверителя и знаком поверки. Знак поверки наносится на свидетельство о поверке или в паспорт.

• 6.2 При отрицательных результатах поверки преобразователи к применению не допускают, выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

14

(обязательное)

Схема 1 включения преобразователя с аналоговым выходным сигналом постоянного тока при измерении выходного сигнала непосредственно миллиамперметром.

Р - входная измеряемая величина;

Д - поверяемый преобразователь;

А - цифровой миллиамперметр или универсальный вольтмиллиамперметр;

R - нагрузочное сопротивление, например, резистор МЛТ или магазин сопротивлений, указанный в табл.1 (2.1); значение сопротивления - в соответствии с условиями поверки (4.1);

G - источник питания постоянного тока (например, один из указанных в 2.1, табл.1, если иное не указано в технической документации).

при

Схема 2 включения преобразователя с аналоговым выходным сигналом постоянного тока

V - цифровой вольтметр, указанный в табл. 1;

R_3r - эталонное сопротивление, например образцовая катушка сопротивления или мера электрического сопротивления, указанные в табл. 1;

Ri - нагрузочное сопротивление, например, указанный в табл. 1 магазин сопротивлений; Сумма значений сопротивлений Rar + Ri = R, где R - сопротивление нагрузки при поверке, значение которого указано в п.4.1.

Схема 3 включения датчика с аналоговым выходным сигналом постоянного напряжения, совмещенный с цифровым выходным сигналом на базе протокола HART при измерении выходного сигнала непосредственно вольтметром.

Обозначения приведены в схемах 1 и 2.

Схема 4 включения преобразователя с цифровым выходным сигналом на базе протокола HART и считывании информации по цифровому каналу при помощи портативного HART-коммуникатора.

Обозначения приведены в схемах 1 и 2.

Схема 5 включения преобразователя с цифровым выходным сигналом на базе протокола HART и считывании информации по цифровому каналу при помощи портативного HART-коммуникатора.

Н - портативный HART- коммуникатор или другое цифровое устройство, поддерживающее коммуникационный HART- протокол.

Примечания

• 1 Коммуникатор может быть подсоединен к любой точке цепи.

• 2 Сигнальная цепь должна иметь сопротивление не менее 250 Ом для обеспечения связи. Остальные обозначения указаны в схеме 1.

Схема 6 включения преобразователя с цифровым выходным сигналом на базе протокола HART при считывании информации по цифровому каналу с помощью устройства (USB-HART Модем) связи с персональным компьютером.

Модем

Модем - устройство связи и преобразования сигналов USB-HART Модем; ПК - персональный компьютер;

К - кабель для стандартного последовательного порта;

Остальные обозначения указаны в схеме 1.

Схема 7 включения преобразователя с цифровым выходным сигналом на базе протокола HART при считывании информации по аналоговому выходному сигналу постоянного тока 4-20 мА и по цифровому каналу.

Пример 1

р

Обозначения приведены в схемах 1 и 5.

Пример 2

Обозначения приведены в схемах 2 и 6.

17

Схема 8 подключения к поверяемому преобразователю эталонных СИ давления или разрежения.

Д - поверяемый преобразователь;

СИ-Р - эталонное СИ для измерения давления или разрежения, например, указанное в табл. 1; И-Р - источник давления или разрежения;

К_л - клапаны запорные;

Р - давление или разрежение на входе преобразователя.

Схема 9 подключения к поверяемому преобразователю эталонных задатчиков давления, разрежения или разности давлений.

Эт-Р - эталонный задатчик входной величины Р, например, указанный в таблице 1;

Эт-Ро - эталонный задатчик опорного давления Ро или блок опорного давления основного задатчика Эт-Р;

Остальные обозначения указаны в схеме 8.

18
