Методика поверки «ГСОЕИ. Уровнемеры и преобразователи уровня фирмы NIVELCO» (Код не указан!)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

ГЦИ СИ ВНИИМС

В.И. Яншин

2004г.

Государственная система обеспечения единства измерений

УРОВНЕМЕРЫ И ПРЕОБРАЗОВАТЕЛИ УРОВНЯ ФИРМЫ NIVELCO

Методика поверки

Москва

2004

• 1.1  Настоящий документ распространяется на уровнемеры и преобразователи уровня фирмы NIVELCO, Венгрия (далее уровнемеры) и устанавливает требования к методам и средствам их первичной и периодической поверки.

• 1.2  Межповерочный интервал не более 1 года.

• 2.1  При проведении первичной поверки выполняют следующие операции:

• -    внешний осмотр, п.7.1,

• -    опробование, п.7.2,

• -   определение метрологических характеристик, п.7.3:

• 2.2  При проведении периодической поверки выполняют следующие операции:

• -   внешний осмотр, п.7.1,

• -    опробование, п.7.2,

определение метрологических характеристик:

• - с демонтажем, п.7.3.1,

• - без демонтажа, на месте эксплуатации п.7.3.2.

• 3.1  При проведении поверки применяют следующие средства измерений и вспомогательное оборудование:

поверочная установка, диапазон измерения 0 ... 30 м, погрешность ± 0.3 мм; рулетка измерительная с ценой деления 1 мм по ГОСТ 7502;

миллиамперметр постоянного тока для измерения в диапазоне 0/4...20 мА с относительной погрешностью измерений не более ±0,05%;

источник постоянного тока напряжением 24 В, переменного тока 220 В частотой 50 Гц;

термометр с ценой деления 0,1 °C по ГОСТ 2823;

психрометр типа М-34 по ГОСТ17142;

подставка для уровнемера (см. рисунок в п.7.3.).

• 3.2  Допускается использовать другие средства измерений, если они по своим характеристикам не хуже, указанных в п.3.1.

• 3.3  Все средства измерений должны быть поверены органами Государственной метрологической службы и иметь действующие свидетельства о поверке.

• 4.1  При проведении поверки соблюдают требования безопасности, определяемые: правилами безопасности труда и пожарной безопасности действующими на предприятии, поверочной установке;

правилами безопасности при эксплуатации используемых образцовых средств измерений. испытательного оборудования и поверяемого уровнемера приведенными в эксплуатационной документации;

• 4.2  Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032 и "Правилами устройства электроустановок" (раздел VII).

• 4.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей" и изучившие эксплуатационную документацию и настоящий документ.

• 5.1 При проведении первичной поверки соблюдают следующие условия: температура окружающего воздуха 20 ±5 °C;

относительная влажность воздуха 30...80 %;

- атмосферное давление 86... 107 кПа.

• 5.2 При проведении периодической поверки по п.7.3.2 соблюдают рабочие условия эксплуатации, при этом условия для окружающего воздуха соблюдают, как указано в п.5.1.

• 6.1  Поверяемый уровнемер подготавливают к работе согласно руководству по эксплуатации:

при первичной поверке, зная используемый диапазон измерений для данного уровнемера (т.е. при известном месте установки и параметрах резервуара или лотка, на который будет установлен уровнемер), вводят в матрицу настройки уровнемера значение расстояния L| от нулевой точки уровнемера до min уровня продукта в резервуаре или лотке "Е"= Нб+Дь и значение расстояния 1.2 равное значению расстояния от min до max уровней продукта в резервуаре или лотке "F", т.е. значение базовой высоты резервуара или лотка Ид Если эти данные не известны, проверяют заводские значения, установленные по умолчанию, указанные в руководстве по эксплуатации.

при периодической поверке проверяют в матрице настройки уровнемера значения расстояний от нулевой точки уровнемера до min уровня продукта в резервуаре или лотке "Е" и от min до max уровней продукта в резервуаре или лотке "F", т.е. значение базовой высоты ёмкости Н_б. В случае несоответствия вводят правильные значения, как предписано в руководстве по эксплуатации.

Примечание. Значения с точностью до 3 мм базовой высоты резервуара или лотка Нб и смещения нулевой точки прибора Д|, относительно верхнего края измерительного люка резервуара или лотка получают из протокола измерений параметров резервуара или лотка от соответствующих служб предприятия.

Если эти данные не известны, проверяют заводские значения, установленные по умолчанию, указанные в руководстве но эксплуатации,

• 6.2  Проверка токового выхода.

Задают в ячейке "проверка токового выхода" ("simulation current") не менее трёх токовых значений в произвольном порядке.

Приведенную погрешность 5i по токовому сигналу и определяют по формуле

<5? = ^—^-100%,

D

где

Iy - значение тока на выходе уровнемера в мА;

I_s - проверочное значение тока в мА;

D - диапазон изменений выходного сигнала, мА.

Уровнемер считают проверенным по токовому выходу, если значение приведенной погрешности не превышает_______

• 7.1  Внешний осмотр.

При внешнем осмотре проверяют:

отсутствие механических повреждений на уровнемере, препятствующих его применению;

соответствие паспортной таблички уровнемера требованиям эксплуатационной документации;

соответствие комплектности уровнемера указанной в документации.

Уровнемер не прошедший внешний осмотр к поверке не допускают.

• 7.2  Опробование.

  • 7.2.1 Опробуют уровнемер:

с демонтажем, а так же при первичной поверке, перед поверхностью стены, при перемещении поверяемого уровнемера перпендикулярно к поверхности стены;

без демонтажа (только для жидкостей), на месте эксплуатации, при имеющейся возможности увеличения/уменьшения уровня жидкости в резервуаре или лотке.

Результат опробования считают положительным, если при увеличении/уменьшении уровня/расстояния соответствующим образом изменялись показания на дисплее прибора, на мониторе компьютера, контроллера, устройстве индикации или миллиамперметре.

• 7.3 Определение метрологических характеристик.

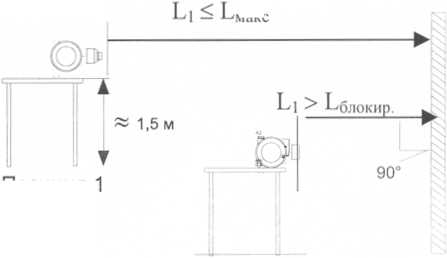

  • 7.3.1 При первичной поверке и периодической поверке с демонтажем, используют в качестве имитатора уровня продукта в резервуаре ровную поверхность стены. Закреплённый уровнемер на подставке, как показано на рисунке, устанавливают в позицию 1 с помощью рулетки с точностью до 3 мм на расстояние L[="E". Проводят измерения два раза и записывают в протокол показание значения "уровня" в позиции 1 по рулетке и с дисплея прибора, или монитора компьюте-ра/контроллера или миллиамперметра.



    макс

    Позиция 1

    Позиция 2

    мм

Переустанавливают уровнемер в позицию 2 с помощью рулетки с точностью до 3 на расстояние Ьг-Т", и выполняют те же действия, как и для позиции 1.

Определяют значение приведенной погрешности уровнемера З_у по формуле

^Ln -100%, D

где

L_n - значения расстояний в позиции 1 и 2, в мм;

Ly- значения расстояний измеренные уровнемером, в мм;

D - диапазон изменений уровня, мм.

Уровнемер считают выдержавшим поверку, если полученное при поверке наибольшее из значений приведенной погрешности уровнемера 8_У не превышает ±0,25% от диапазона измерений.

• 7.3.2 Без демонтажа на месте эксплуатации (только для жидкостей).

При проведении измерений без демонтажа поверхность жидкости в резервуаре д.б. ров-ной/спокойной, перемешивающее устройство в ёмкости (при его наличии) отключено. Заполне-ние/опорожнение ёмкости не допускают.

• 7.3.2.1 По исходному уровню, с помощью рулетки.

Проводят измерение при исходном уровне жидкости в резервуаре и записывают в протокол его значение с дисплея прибора, или монитора компьютера/контроллера или миллиамперметра, по формуле

где

I - значения токового выходного сигнала с уровнемера, в мА;

1о = 0 или 4 мА- минимальное значение тока;

Но - значение базовой высоты резервуара, т.е. расстояние от min до max уровня.

Опускают рулетку в резервуар до погружения в жидкость и записывают в протокол измеренное значение уровня в резервуаре, рассчитанное по формуле

где L'p — измеренное значение сухой части рулетки.

Проводят измерения два раза и определяют приведенную погрешность уровнемера

Ду по формуле

Уровнемер считают выдержавшим поверку, если полученное при поверке наибольшее из значений приведенной погрешности измерений уровнемера 8_У не превышает ±0,25% от диапазона измерений.

• 7.3.2.2 По известным значениям уровней, определяемых конструкцией ёмкости, т.е. когда имеется возможность заполнения/опорожнения резервуара до определённых уровней, значения которых однозначно определены конструкцией резервуара, подходящих трубопроводов и технологическим процессом. Например, по известным значениям "В", т.е. верхнего и "Н", т.е. нижнего уровней, известных из протокола измерений параметров резервуара от соответствующих служб резервуарного парка предприятия.

Проводят измерение по "В" и "Н" уровням (последовательность произвольна) жидкости в резервуаре и записывают в протокол соответственно значения уровней Л" и А" с дисплея прибора, или монитора компьютера/контроллера или миллиамперметра. Измерения проводят два раза и определяют значение приведенной погрешности измерений уровнемера Д_у по формуле

^у D

где

L_y= £"., Е\ - измеренные уровнемером значения известных уровней;

L = £", £" - известные значения уровней.

Уровнемер считают выдержавшим поверку, если полученное при поверке наибольшее из значений приведенной погрешности измерений уровнемера 5_У не превышает ±0,25% от диапазона измерений.

• 8.1  Результаты поверки оформляют протоколом по форме указанной в Приложении.

• 8.2  При положительных результатах поверки оформляют свидетельство согласно ПР 50.2.006.

• 8.3  При отрицательных результатах поверки выполняют процедуры согласно ПР 50.2.006.

ПРИЛОЖЕНИЕ

поверки уровнемера (преобразователя уровня)__________

код заказа                                      ________________________

серийный номер                           ____________________

применяемый диапазон измерений уровня, мм _____________________

базовая высота резервуара Нб, мм              _______________________

смещение нулевой точки прибора Ди относи

тельно верхнего края измерительного люка ре- ______________________

зервуара, мм

Результаты поверки по пунктам методики:

6.    Внешний осмотр                          ________________

7.2. Опробование                               _________________

• 7.3   Определение метрологических характеристик.

РЕЗУЛЬТАТЫ ПОВЕРКИ

Заключение о пригодности ________________________

Поверитель: ________________________(                      )

"______"________________20 г.

7
