СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ

СМК-30

Методика поверки

МП 425760-001-24006243-2017

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А (СПРАВОЧНОЕ) ХАРАКТЕРИСТИКИ ПРИБОРА ПРИЗМА,

МАТЕМАТИЧЕСКИЙ АППАРАТ ОБРАБОТКИ ИСПЫТАНИЙ

ПРИЛОЖЕНИЕ Б (СПРАВОЧНОЕ) ТАБЛИЦЫ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ В (СПРАВОЧНОЕ) ОПИСАНИЕ ФОРМАТА ФАЙЛА ПОДРОБНОГО

УЧЕТА ТАРИФНОЙ ИНФОРМАЦИИ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертной поверки систем измерений длительности соединений СМК-30 (далее по тексту - СИДС СМК-30).

СИДС является виртуальной (функциональной) системой измерений и входит в состав оборудования с измерительными функциями - коммутационной станции СМК-30, далее по тексту КС СМК-30, предназначенной для работы в качестве учрежденческой телефонной станции (УАТС), с функциями ЦСИС на телефонной сети общего пользования и технологических сетях связи в случае их присоединения к сети общего пользования, производства ООО ПП «ПУЛЬСАР-ТЕЛЕКОМ», г. Пенза.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (МХ) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1. Т а б л и ц а 1.

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1.1 Опробование

7.1

+

+

1.2 Определение метрологических характеристик СИДС:

  • - абсолютная погрешность определения длительности телефонного соединения;

  • - вероятность неправильной работы систем измерений длительности телефонных соединений, выражающейся в превышении допустимой погрешности измерений длительности соединения или недостоверном определении номеров вызывающего и вызываемого абонентов

7.2

+

+

2 Средства поверки

При проведении поверки должны применяться средства измерений - рабочие эталоны, указанные в таблице 2.

Т а б л и ц а 2

Наименование СИ

Предел измерений, c

Основная погрешность, с

Тип СИ

Примечание

1 Формирователь телефонных соединений

1 - 3600

±0,25

Призма Призма-М

4а2.770.061ТУ

4а2.770.070ТУ

П р и м е ч а н и я

  • 1 Допускается использование других эталонных средств измерений с необходимыми метрологическими характеристиками.

  • 2 Рабочие эталоны должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

  • 3 В приложении А приведены характеристики прибора ПРИЗМА и математический аппарат, положенный в основу обработки результатов поверки (испытаний).

3 Требования к квалификации поверителей
  • 3.1 К проведению поверки допускаются лица:

  • - аттестованные в качестве поверителей радиотехнических СИ времени и частоты;

  • - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

  • - имеющие навык работы на персональном компьютере (ПК) в операционной среде WINDOWS и имеющие знания в области IP-технологий;

  • - имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности
  • 4.1 Корпус ПК должен быть заземлен.

  • 4.2 Рабочее место должно иметь соответствующее освещение.

  • 4.3 При проведении поверки запрещается:

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

  • - производить работы по подключению соединительных кабелей при включенном питании Призма и ПК.

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °С                                   25 ± 10;

  • - относительная влажность воздуха, %                                   45 - 80;

  • - атмосферное давление, кПа (мм рт.ст.)                    84,0 - 105,7 (630 - 800).

6 Подготовка проведению поверки
  • 6.1 Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - проверить версию программного обеспечения КС СМК-30 (в АРМ Администратор ОТС, ОбТС), она должна быть не ниже 4.18);

  • - проверить срок действия свидетельства о поверке прибора Призма;

  • - разместить на рабочем столе персональный компьютер (ПК), прибор Призма и принтер;

  • - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

  • - собрать схему измерений в соответствии с рисунком 1 и руководством по эксплуатации на прибор Призма;

  • - ПК должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

  • - получить у оператора телефонные номера, задействованные при поверке;

  • - подключить абонентов «АА» и «АО» прибора Призма к КС СМК-30 по аналоговым абонентским линиям, с образованием до 8-ми каналов связи, в соответствии с рисунком 1.

Призма

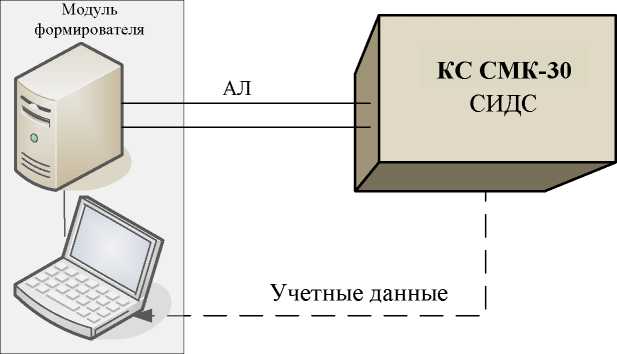

Рисунок 1- Схема поверки

7 Проведение поверки
7.1 Опробование
  • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1.

  • 7.1.2 Выполнение подготовительных операций:

  • - включить питание PC и прибора «Призма»;

  • - осуществить инсталляцию программного обеспечения, для этого вставить диск в СD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

  • - после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора «Призма»;

  • - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4а3.060.045 программное изделие «Призма»). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора.

Формирователь телефонных соединений ПРИЗМА

  • 7.1.3 Создание конфигурации:

  • - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

  • - в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, PULSAR) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - PULSAR.pri;

  • 7.1.4 Создание настройки поверки:

  • - в главном меню открыть Прибор \Новая настройка, открывается окно Создание новых данных прибора \ Настройка комплектов;

  • - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

  • - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора \ Имя настройки ввести наименование поверяемого оборудования (например, PULSAR), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию;

  • - неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет.

  • - в окне Вид набора установить частотный или импульсный тип набора номера (частотный предпочтительнее) для всех комплектов;

  • - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис \ Выделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

  • - в качестве Абонентов ввести номера КС СМК-30, к которым подключены комплекты АА «Призма»;

  • - в качестве Ответчиков ввести номера КС СМК-30, к которым подключены комплекты АО «Призма» см. рис. 1;

  • - в окне Набираемые номера необходимо выделить используемые линейные комплекты, далее повторить номера Ответчиков, в соответствии с рисунками 1;

  • - открыть вкладку Режим работы \ Режим:

1) Общие - ввести Облегченный режим анализа сигнала;
  • 2) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

  • 3) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение - 1000 мс

  • 4) Фиксация времени - установить переключатель в положение По установлению тракта;

  • 5) Остальные установки данной вкладки - по умолчанию.

  • - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

  • - окно Настройка \ Выбор СИДС:

1) Категории - представлены виды коммутационного оборудования:

а) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

  • 6) ЭАТС - электронные автоматические телефонные станции;

в) СПС - системы подвижной связи;

г) ИП - интеллектуальные платформы;

д) ЦОВ - центр обслуживания вызовов.

  • - выбрав вид коммутационного оборудования - ЭАТС - электронные автоматические телефонные станции, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы «Призма», далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора СИДС - PULSAR;

  • - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

  • - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 240117.txt);

  • 2) Коррекция времени - необходимо откорректировать машинное время PC по машинным часам поверяемого оборудования, допустимая погрешность ± 2 с;

  • 3) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле (что допускается при поверке при выборке уменьшенного объёма);

  • - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют п.1 таблицы 4 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

  • - закрыть окно, сохранив произведённые настройки;

  • - вкладка Связь используется при обработке результатов поверки.

  • 7.1.5 Установление связи РС с прибором «Призма»

  • - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки PULSAR.gn;

  • - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой PULSAR.gn, происходит автоматическая связь РС с прибором «Призма», индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к COM 1 (или COM2, USB);

  • - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис \ Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

  • 7.1.6 Запуск программы опробования

  • - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

  • - процедуру опробования «Призма» выполняет автоматически по заранее заданной программе. Она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

  • - по завершении в окне программы появляется сообщение Работа завершена.

  • 7.1.7 Процедура снятия учетной информации с поверяемого оборудования

Процедура снятия учетной информации с поверяемого оборудования:

  • - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

  • - в приложении В приведено описание формата файла подробного учета;

Копирование результатов опробования при помощи USB - накопителя:

  • - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск РС в каталог Prizma\Statistics\имя конфигурации\дата испытаний;

  • - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора PULSAR.gn, затем щелкнуть по вкладке СИДС\Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где* - буква, которой обозначен USB - накопитель в структуре каталогов;

  • - в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

  • - откроется окно с запросом - куда копировать, необходимо выбрать каталог PULSAR, далее - папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

  • - в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\имя конфигурации\дата испытаний и готов к статистической обработке.

  • 7.1.8 Обработка результатов опробования (проверка работы конвертора)

  • - выбрать в главном меню пункт Испытания \ Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

  • - запускается программа расчета статистики СИДС, «Призма» автоматически обрабатывает результаты опробования по заложенной программе;

  • - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

  • - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

  • - при успешном результате опробования поверка продолжается;

  • - при неуспешном результате поверка прекращается до устранения неисправности.

7.2 Определение метрологических характеристик
  • 7.2.1 Поверку системы измерений длительности соединений проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход поверяемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (МХ).

  • 7.2.2 Для СИДС нормируются следующие МХ:

  • - пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с: ±1 с

  • - вероятность неправильной работы систем измерений длительности телефонных соединений, выражающейся в превышении допустимой погрешности измерений длительности соединения или недостоверном определении номеров вызывающего и вызываемого абонентов, не более 0,0001;

  • 7.2.3 Для СИДС в процессе поверки определяются следующие погрешности:

  • - систематическая составляющая погрешности;

  • - СКО для суммарной, систематической и случайной составляющих погрешности;

  • - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

  • 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 1.

  • 7.2.5 Выполнить процедуру настройки поверки:

Открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с п.п. 1 - 6 таблицы 4, Применить;

В результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3;

  • 7.2.6 Процедура поверки

Процедуру поверки «Призма» выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Т а б л и ц а 3

№ точки, i

Длительность телефонных соединений в i - й точке,    , с

Количество телефонных соединений, Ni

Первичная поверка

Периодическая поверка

1

20

16

16

2

3600*

8

-

3

600

16

8

4

200

16

16

5

100

16

16

6

3

300

250

ПРИМЕЧАНИЯ:

*В случае невозможности установления длительности соединения, равной 3600 с, по причине особенностей программного обеспечения данного типа СИДС, установить максимально возможную длительность, указанную оператором связи

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в табл. 3.

8 Обработка результатов измерений
  • 8.1 Обработка результатов измерений по п. 7.1 и определение МХ производится полностью автоматически в ПК по соответствующей программе.

  • 8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельного значения, и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки
  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815.

  • 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и ее эксплуатация запрещается.

  • 9.3 В качестве приложения составляется протокол поверки в произвольной форме с таблицами результатов поверки.

Ведущий научный сотрудник ФГУП ЦНИИС                       Н.Ф. Мельникова

Приложение А

(справочное)

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А.1 Формирователь телефонных соединений Призма. Общие сведения

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (РС), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

  • - процессор не ниже Pentium 2;

  • - емкость ОЗУ не менее 128 Мбайт;

  • - емкость НДД не менее 10 Гбайт;

  • - CD ROM;

  • - наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до восьми или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора Призма.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

  • - в интервале длительностей              от (1 ±0,25) до (3600±0,25) с;

  • - в интервале длительностей           от (3601 +0,5) до (10800+0,5) с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85 «Аппараты телефонные общего применения. Общие технические условия».

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.?

В таблице А1 указаны контакты на разъемах абонентских телефонных линий.

Таблица А1

Разъем Х1 (абонентские комплекты 1-16)

Разъем Х2 (абонентские комплекты 17-32)

Номер комплекта

Контакты разъема

Номер комплекта

Контакты разъема

1

1 - 2

17

1 - 2

2

3 - 4

18

3 - 4

3

5 - 6

19

5 - 6

4

7 -8

20

7 - 8

5

9 - 10

21

9 - 10

6

11 - 12

22

11 - 12

7

13 - 14

23

13 - 14

8

16 - 17

24

16 - 17

9

18 - 19

25

18 - 19

10

20 - 21

26

20 - 21

11

22 - 23

27

22 - 23

12

24 - 25

28

24 - 25

13

26 - 27

29

26 - 27

14

28 - 29

30

28 - 29

15

31 - 32

31

31 - 32

16

33 - 34

32

33 - 34

А.2 Математическая модель процесса испытаний

А.2.1 Закон распределения случайной составляющей погрешности не является нормальным.

Действительно,

(А.1)

где £ - длительность телефонного соединения;

t1 , t2 - время начала и окончания телефонного соединения, соответственно.

t1 и t2 являются равномерно распределенными случайными величинами и, следовательно, их разность £ имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ”отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов и определяется в результате испытаний.

Отказ ИИК - выполнение неравенства (А.17).

А.2.2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задает его длительность £ . Аналогичный показатель выдает СИДС - £ . Он является случайной величиной.

Погрешность в определении , вычисляют по формуле

= £А

(А.2)

которая является случайной величиной.

Систематическая составляющая погрешности, определяют по формуле

C = Е(Д £ ),

(А.3)

где Е(Л £ ) - математическое ожидание случайной величины

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е. такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины

N

(А.4)

(А.5)

^3 = У(Ае )3,

(А.6)

(А.7)

1 = 1

£i )4

i = 1

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений, по формуле

(А.8)

Для оценки МХ по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности Л е, которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (Л -С) (оцениваемой величиной Л - С), по формуле

DW = E( \<Y - (Е\Г         (а.9)

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО), по формуле

Sir

(А.10)

Выборочная дисперсия для C , как следует из формулы (А.8) равна

(А.11)

а значит выборочное СКО для C равно

Sc

(А.12)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

Поскольку случайные величины С , , S д^ на основании центральной предельной теоремы теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95 %-ный доверительный интервал для С задается формулой

cnux/min = С± 1,965-

(А.13)

Несмещенная оценка для D S- (выборочная дисперсия S-) находится по формуле

2       N-1                  N2-3

'    N<(N- 2)(N- 3)(N'4

(А.14)

2N-3   9       1

1 4(N 1,-"'       2^/?1 »

Тогда 95%-ный доверительный интервал для оС (СКО для C) задается формулой

Ss1 ^max/min = SC ± 0-98    .

(А.15)

(А.16)

SC

Интервал, в котором находится значение суммарной погрешности Л С задается формулой

ДСmax/mi^ max/ mjnA^, ii где А С i - суммарная погрешность i-го телефонного соединения.

А.2.3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении С означает выполнение неравенства

|Д€| > До I,

где Ло С - предельно допустимая величина погрешности для С , которая задается в ОТТ на СИДС.

А.2.4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р - вероятность ошибки СИДС в определении С, т.е. вероятность выполнения неравенства (А.17);

р - предельно допустимая величина р (принимается р = 0,01).

Поверка для данного вида связи состоит в ОС-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0,95) установлении одного из неравенств

(А.18)

р < ₽<„

или

р > р<.                                      (А.19)

Выполнение неравенства (А.18) соответствует успешному, неравенства (А.19) - coответственно, неуспешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях;

n - количество отказов ИИК;

b = Ф \а) - функция, обратная к стандартной нормальной функции распределения. Стандартную нормальную функцию распределения, вычисляют по формуле u и

1 7 ф(а")= ,— e duЛя

(А.20)

8n(oc) - корень уравнения, определяют по формуле

n

= 1-«.

(А.21)

i = 0 i !

которая решается методом Ньютона, по уравнениям

Л=1

(1-а) при 3<п< 15,

дП 1
b2           b2
n + — -b,n+--при n> 16,
2    V 4    F

(А.22)

d>n (а) при 0 < п < 15,

b2        | b'

(А.23)

п + —+ bJn + — при п> 16,

[x], ]x[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х, в соответствии с уравнениями

Ln

Po\ ’
Nh (n) =
NB(n) =
Рп Po

(А.24), (А.25)

В частности, для случая n = 0 из формулы (А.21) получаем 8о (0,95) - корень уравнения

es° = 1 — а = 0,05

А.26)

следовательно Sa = ln20 = 3, откуда из уравнений (А.23), (А.24) и (А.25) находим, взяв р = 0,01, что

3

N в(0) = — = 300

(А.27)

Ро         ,

что есть минимальное число телефонных соединений до успешного завершения испытаний. Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и n.

Решение задачи (А.18), (А.19) эквивалентно проверке неравенства

NH(n) < N < NB(n).                             (А.28)

Пока неравенство (А.28) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя рн и верхняя рв 0,95 - достоверные границы для вероятности отказа р определяются по формулам

(А.29), (А.30)

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний ОИДС.

ПРИЛОЖЕНИЕ Б (справочное) Таблицы результатов поверки

Т а б л и ц а Б.1 - Основные результаты поверки

точк и, i

Длительность телефонного соединения, с, 1 i

Число телефонных соединений,

Ni

Число отказов, ni

Число пропущенных телефонных соединений,

Ппр, i

Системат. составляю- с щая погрешности,

Ci

СКО погрешности

уммарной и случайной

составл.

систематической составл.

0

20

16/16

1

3600

8/-

2

600

16/8

3

200

16/16

4

100

16/16

5

3

300/250

S

-

Т а б л и ц а Б.2 - Доверительные интервалы по результатам поверки

Систематической составл. погрешности

C

СКО

систематической составляющей

°C

Суммарной погрешности М

Вероятности отказа р

min

max

min

max

min

max

min

max

Т а б л и ц а Б.3 - Показания СИДС в процессе поверки

Л=......с, £^ =

е„ =......c,rl =

ПРИЛОЖЕНИЕ В

(справочное) Описание формата файла подробного учета тарифной информации

Наименование конвертора - PULSAR

Файл подробного учета должен иметь определенную структуру, с тем чтобы информация из него могла быть корректно импортирована ПО прибора «Призма».

Файл подробного учета содержит информацию в виде текстовых строк, минимальной длиной 72 символов. Для каждого соединения в учетном файле формируется одна запись. Каждой записи в учетном файле соответствует одна строка.

Каждая строка заканчивается символами перевода строки, перевода каретки.

Файл не содержит заголовка и заключительных записей.

Поля информации упорядочены по колонкам и разделены символами пробела. ПО прибора «Призма» импортирует четыре поля из каждой строки файла учета.

Поля имеют фиксированную длину, и смещение относительно начала строки (нумерация позиций в строке идет с нуля), а также располагаться в определенном порядке среди прочих информационных полей:

  • •  Номер вызывающего абонента содержится в поле со смещением 63 байт (символов строки), размер - 3 байта;

  • •  Номер вызываемого абонента содержится в поле со смещением 68 байт, размер переменный - 3 байта;

  • •  Время начала разговора в формате ЧЧ:ММ:СС (размер поля - 8 байт, смещение полей ЧЧ - 32 байт, ММ - 35 байт, СС - 38 байт);

  • •  Время окончания разговора в формате ЧЧ:ММ:СС (размер поля - 8 байт, смещение полей ЧЧ - 53 байт, ММ - 56 байт, СС - 59 байт);

  • •  Остальные поля служебной информацией не используются. Отключение выше перечисленных полей, или включение между ними дополнительных полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи: Вызывающий абонент 306 произвел соединение с номером 314 2010-04-26 в 06:52:014 длительностью 3 секунды.

Представление записи в учетном файле:

2010-04-26 06:51:59; 2010-04-26 06:52:14; 2010-04-26 06:52:17; 00:00:03; 306; 314; 0; Успешное завершение; 127; 135; 0; 0; 0;

Жирным шрифтом выделены поля, используемые «Призмой».

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего

листов (страниц)

в доку

менте

Номер

документа

Входящий номер сопроводительного документа

Подпись

Дата

измененных

заме-ненны

х

новых

анну-лированных

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
