МИЛЛИВОЛЬТМЕТР ИМПУЛЬСНОГО ТОКА В4-14

Методика поверки

2.711.038 ТО

При измерении амплитуды' радиоимпульсных и синусоидальных напряжении с несущей! частотой свыше 30 МГн с цель?’ увеличения точности можно также воспользоваться режимом -ИЗМЕРЕНИЕ С РАСШИРЕННОЙ ПОЛОСОЙ», осуществляемым в том же порядке.

8.3.4. Правила пользования графиками поправок'.

При определении погрешности измерения амплитуды видеоимпульсов в рабочей области длительностей (менее 30 псЛ в режиме «ИЗМЕРЕНИЕ» необходимо учитывать величину дополнительной погрешности измерения, определяемую из графиков, приведенных в приложении 3 на рис. 2, 3, 4, 5,

Данные графики приведены для значений шкал 30,  100.

300, 1000 мВ.

На этих графиках даны величины поправок ДЕ«в и в зависимости от длительности или частоты следования измеряемых импульсов.

Например.

Поверяемая отметка шкалы 100 мВ.

Длительность импульса 6 нс.

Измеренное милливольтметром значение (Е „ ) 95 мВ.

Для длительности импульса 6 нс по графику на рис. 3 определяем ДЕ = 6,8 мВ.

Следовательно, истинное значение измеряемого напряжения (Um) па отметке шкалы 100 мВ пав но

Пт--Е„ - ДЕ = 95 мВД-6,8 мВ — 101,8 мВ.

Аналогично берутся поправки при определении погреишо сти измерения амплитуды синусоидальных и рятнонмнулюпш напряжений в пабочей области частот (свыше 5 до 30 МГп*) и? режиме ■ «ИЗМЕРЕНИЕ» ' из графиков, ' приведенных в ' ' при ложе • нии '3 на рис. 2, 3, 4, 5.

Например.

Поверяемая от метка шкалы 30 мВ, частота изменения синусоидальных напряжений f = 25 МГн, измеренное милливольтметром значение (Е, 1 =28 мВ.

Для да.йной частоты f — 25 МГц по графику рис, 2 оп9РДе-. ляем

\Е = 3.6 мВ или '512.1 М

Следовательно, истинное значение, измеряемого напряжения (U т1 на отметке шкалы 30 мВ равно

U,.,, = Е„ + ДЕ = 28 мВ 4- 3,6 мВ = 31,6 мВ.

Величина поправки при определении погрешности измерения амплитуды напряжений видеоимпульсов и диапазоне дли-•1(Л1ыюстей от 3 не до 100 мкс в рабочей области скважностей (Q менее 200) в режимах «ИЗМЕРЕНИЕ» и «ИЗМЕРЕНИЕ С РАСШИРЕННОЙ ПОЛОСОЙ» определяется из графиков, приведенных в приложении. 3 на рис. 1.

Например.

| Поверяемая отметка шкалы 30 мВ. ,

Длительность импульсов 200 нс

Измеренное милливольтметром значение (Е) 32 мВ.

Скважность Q = 5.

'■    Для скважности Q = 5, длительности у, —200 нс по графи

ку па рис. 1 определяем величину поправки В % = 12,4%.

Следовательно, истинное значение изменяемого напряжения ! Е (1 В) =32 (1—0,124) =32 -0,876 = 28,03 мВ. '

8.3.5. По окончании измерений отключить милливольтметр ПТ сети.

9. поверка милливольтметра

9.1. Общие сведения

Настоящие указания составлены в соответствии с требованиями ГОСТ 8.429—81 «Вольтметры электронные аналоговые Импульсные. Методы и средства поверки», устанавливают ме-!0ДЫ и средства поверки милливольтметра импульсного тока И4114.

9.2. Операции и средства поверки

При проведении поверки должны производиться операция fll применяться средства поверки, указанные в; табл. 7.

Номер    j                           i

пункта раз-                              :

Проверяемая

отметка

дела по

верки

Наименование операции

9.4.2

Внешний осмотр

9.4.3

Опробование

9.4.4 а)

Определение основной погрешности измерения

10 мВ

9.4,4 б) -

амплитуды напряжений видеоимпульсов в нор-

30 мВ

9.4.4 в)

мальной области длительностей и скважностей

100 мВ

200 и более

300 мВ

1 000 м В

9.4.5

а) определение основной погрешности в нор-

за мВ

мальной области частот

100 мВ

при измерении амплитуды синусоидальных нап_

■------—...

ряжений

300 мВ

1000 мВ

Таблица 7

| Допускаемые значения ног- ; ; решности или предельные зна-';

чения определяемого параметра

режим

'«ИЗМЕРЕ-

I НИЕ»

режим «ИЗМЕРЕНИЕ С РАСШИРЕННОЙ полосой»

±25‘%'

со 25%

±6%;

±6%,

±4%'

'-4%(

— 4%'

~4%

+ 4%

±4 2+

±6%

Д: 10%'

±6%

’ ±6%;

1

-Т /0

В7-28

образ

цовые

вспомог

Г5-75, аттенюаторы 20 дБ, 40 дБ из комплекта Г5Л5,-тройник 50 Ом из комплекта В4-14, I нагрузка 50.0м ‘из комплекта

Г'5-75.

Г5-50 (Г5-54) переходы 3)2-25.

Э2-25

‘Фильтр НЧ

!ф-1, фильтры НЧ

(от 19,5 до

3,2 МГц) из комплекта B4-I4.

Iаттенюатор 20 дБ

I или (20 дБ+ 20 дБ) из комплекта В4-14,

нагрузка

9.4.5

б) определение погреш» мости в рабочей области

30 мВ

частот при измерении амплитуды синусоидальных напряжений

100'! мВ

300 мВ

1000 мВ

9.4.6

Определение основной погрешности при измерении амплитуды видеоимпульсов с использованием внешнего делителя в нормальной области длительностей

ЮОмВ

■ “%......

±ш%

±15%

±(4+

200 \

±10%:

±4%!

±4%,

ВЗ-49

В7-28

’Srf’ja»» *          »*»■

50 Ом из комплекта B4-14, переход Э2-25

Г4-107, фильтр НЧ (от 19,5 до 32 МГц) (от 86 до

152 МГц,

тройник 50 Ом из комплекта В4-1 4,

нагрузка 50 Ом, аттенюаторы 20 дБ и (20: + 20) дБ, переход Э2-25

Г5-75, Г5-6О

(Г5-54), аттенюаторы 20, 40 дБ из комплекта Г5-75,

тройник - 50 Ом из комплекта В4-14, нагрузка 50 Ом из комплекта Г5-75, переходы Э2-28, Э2-25

Продолжение табл, 7

Помер

j у н к т а р а з •

дела ио-

веокп

Н аименовзние операции

Проверяемая

отметка!

Допускаемые значения погрешности или предельные значения определяемого параметра

Средства поверки

режим «ИЗМЕРЕ

НИЕ»

!     режим

'«ИЗМЕРЕНИЕ С

РАСШИРЕННОЙ j ПОЛОСОЙ»

образ

цовые

вспомогательные

9.47

Погрешность измерения амплитуды напряжений видеоимпульсов малой скважности (Q < 200)

30 мВ

±30'%

!

i ?

i

43-44

ГЗ-1'12/1

П р и м е ч а н н я:

ос

!. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой, точностью.

  • 2. Образцовые и вспомогательные средства поверки должны быть исправны и поверены в органах государственной или ведомственной службы соответственно.

  • 3. Определение погрешности в расширенной области при измерении амплитуды видеоимпульсов без внешнего делителя и с делителем не проверяются, так как обеспечи ваются первичной поверкой на заводе-изготовителе, схемно-конструктивным исполнением милливольт.метоа и поверкой погрешности измерения в нормальной области длительности видеоимпульсов.

    Наименование

    средства поверки

    1ребуемые технические характеристики

    средства поверки

    Рекомендуемое

    средство поверки

    Примечание

    I

    пределы измерения s      погрешность

    . !

    Вольтметр цифровой

    1 мкВ-1000 В      i±( 0,02о-г(),00о

    В7-28

    Генератор импульсов точной амплитуды

    -ИМП = 100 нс— 1 с (при: внешнем запуске)       !

    Uвых'= 0,01-9,999 В   ;         + 1%

    Г5-75

    Генератор импульсов

    Т я мп = 10 НС— 1 с

    U = 10 В (50 Ом) . Т= 100 нс—10 с

    ОДт-фЗнс

    0.03U + 2 мВ 10-6?

    Г5-60 (Г5-54)

    Вольтметр цифровой

    от 10 мВ до ЮОВэфф; от 20 Гц до 1000 МГц

    ( 0,08 \

    ±0,2+ и

    ВЗ-49

    Генератор сигналов низкочастотный

    10 Гц—10 МГц U = 5 В (50 Ом)

    /       30.,

    ГЗ-112/1

    Генератор сигналов высокочастотный

    12,5—400 МГц

    1В (50 Ом)

    +1 %

    Г4-107

    Аттенюаторы

    20 дБ, 40 дБ

    ±1%

    из комплекта

    Г5-75

    Тройник

    50 Ом

Продолжение табл. 8

Наименование

средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое

средство поверки

Примечание

пределы измерения

погрешность

Нагрузка

50 Ом

из комплекта

Г5-75

Фильтр нижних частот

от 19,5 до 32 МГц

Спец.

Фильтр нижних частот

0,1—10 МГц       '

Ф-1

Аттенюатор

20 дБ

0—100 МГц

!± ■ 1%

Спец.

Нагрузка коаксиальная согласованная с постоянной фазой Э9-13А/1

от 0 до 100 МГц

KctU =1,05

50 Ом ±0,5%

~-----------------

Переход

Э2-25

Спец.

Фильтр нижних частот

от 86 до 152 МГц

Спец.

Переход

Э2-28

Спец.

9.3. Условия поверки и подготовка к ней

9.3.1. При про впденеи оие рацир иов ерои дол жны соблю ыться следующие условия:

Ц температура окружающей среды 20± 5°С, относительная влажность воздуха 30---80%, атмосферное давление 84—106 кПа (630—795 мм рт. ст.). напряжение питающей сети 220 ±4,4 В.

'    9.3.2. Подготовка к поверке .производится в coo тис • гсиши

Ж пп. 6.3, 8.2.

9.4. Проведение поверки

9.4.1. Поверка производится один раз в год в соответствии Й! перечнем операций, указанных в табл. 7.

w 9.4.2. При проведении внешнего осмотра должны быть про Церены все требования по п. 6.2. Милливольтметр, имеющий де Шекты, бракуется и отправляется в ремонт.

»    9.4.3. Опробование проводится в соответствии с и. 8.2.

  • 9.4.4. Определение основной погрешности измерения ам-ЙЛИтуды! напряжений видеоимпульсов ( 8) в нормальнюй (п. 2.3) фОласти длительностей видеоимпульсов производится по фор-11уле'                                                          ?

    5 =    -|- 8, _(- о-.,

8, —погрешность измерения амплитуды напряжений ви

деоимпульсов на предельном значении шкалы;

8, — погрешность, обусловленная оелиоейоостью шкалы; ——погрешность, обусловленная частотой слсловапня вил       деоимпульсов.

{а) Определение погрешности измерения па предельном ачении шкал ' ( <5, 1 производится по схеме рис. 7 при дл.нтиль-сти импульса ^100 нс, частотой, (периодом) повторения с-00 Гц' (Т — 10 мс) и длительностью ~ -=-1)0 мкс, частотой (пе-Одом) повторения 1 = 50 Гц (Т=20мс), положительной и от-Нательной полярности, на предельных значениях шкал 30. 0, 300, 1000 мВ в режимах «ИЗМЕРЕН 1ИЕ» и «иЗ.МЕРЕНИЕ РАСШИРЕННОЙ ПОЛОСОЙ».

Определение погрешности измерения осуществляется следующим образом:

установит!, ручками! «УСТАНОВКА НУЛЯ» соответствующего канала стрелку индикатора милливо.тьтметра на нулевую нтметку шкалы';

установить переключатель полярности измеряемых видеоимпульсов „ П „1Г“ милливольтметра в положение, соответ-^ТТНующее полярности измеряемых видеоимпульсов;

установить переключатель «РОД .РАБОТЫ» милливольт Лйстра в положение, соответствующее режиму измерения;

установить генератор Г5-75 в режим внешнего запуска им пульса ми положительной или отрицательной ■ полярности;

установить на генераторе Г5-60 (Г5-54) полярность зап\ скающего импульса, соответствующую полярности им пульса ,ю пуска генератора. Г5-75;        '                         "

установить на генераторе Г5-60 (Г5-54) амплитуду импульс .i запуска в пределах 1 — 10 В, частотой запуска не более 1МГцi

вращая на генераторе Г5-75 ручку «УРОВЕНЬ ЗАПУСКА влево или вправо от среднего положения, в зависимости о .■ полярности импульса запуска, добейтесь устойчивого запуск. . генератора Г5-75 и стабильности выдаваемого выходного на пряжения в режиме внешнего запуска;

установить па генераторе Г5-75 длительность импульс,. соответствующей полярности т =100 нс и.   - = 100мкс, ;

частоту (период) повторения импульсов f = 100 Гц (Т=Ю.мс i и 1 = 50 Гц (Т = 20мс) соответственно установит!) па генера торе Г5-60 (Г5-54);

отсоединить кабель вольтметра В7-28 от измерительной. тракта;

установить стрелку индикатора милливольтметра на коне: i шкалы измеряемого предела, изменяя амплитуду импульсов гс -нератора Г5-75;

при определении погрешности измерения на предельных значениях шкал 10, 30, 100, 300, 1000 мВ включить между вы ходом генератора Г5-75 и нагрузкой 50 Ом аттенюаторы 40 дБ . на пределах шкалы 10, 30, 100 мВ п 20 я Б на шкалах ЗООь 1000 мВ из комплекта генератора Г*5>-75.

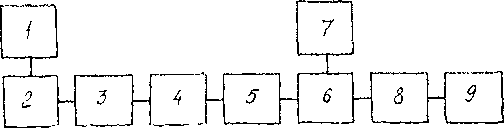

Рис. 7. Схема определения основной погрешности (?ч) амплитуды напряженни видеоимпульсов в нормальной области длительностей па предельном значении шкал

  • 1— генератор импульсов Г5.60  (Г5-54);

  • 2— генератор импульсов точной амплитуды Г5-75;

  • 3— аттенюатор 20 или 40 дБ из комплекта Г5-75;

  • 4— нагрузка 50 Ом из комплекта Г5-75;

  • 5— переход 3*2-25.;

  • 6— тройник ЭООм из комплекта В 4 -! 4;

  • 7— милливольтметр импульсного тока В4-14;

  • 8— переход 3)2-28;                                         .

Э—вольтметр универсальный цифровой В7-28

В случае, если невозможно установить стрелку индикатора • плливольтмстра на конец шкалы на пределе измерения ООО мВ с аттенюатором 20 дБ, необходимо установить стрелку Индикатора милливольтметра на виску шкалы, соотвстствую-|ч.ую пределу измерения, равному 900 мВ, и' нелпчнпа напряжения U0<-,p непосредственно отсчитывается с генератора ['5-75;

подсоединить кабель вольтметра В7-28 к и ' шернтелыюму

Vp/icry;

переключить генератор Г5-75 в измерить [вольтметром В7-28 i

. синя, выдаваемого генератором Г5-75. ность 8jHa конце

И формуле

■I

(Os-

в режим постоянного -мша; величину постоянного напря-, и определить погреш-тнкалы соответствующего предела измерения

°i

U (I

-Т?!    " . 100').;

17                   '    '

)до U,,, —показания поверяемого миллнвольтмсгш'! В4--14;

■ 5,61 — напряжение, измеряемое вольтметром, В7-28, плюс ,,      величина напряжения, подаваемого с. генератора

'       Г'5-75, при работе его г: режиме постоянного тока пли'

и динамическом режиме;

'      [J,, [предел' измерения.                                             '

6} Определение погрешности измерения, лоусловлепной не-ЩПСпностыо шкал (?>., ) ИО и 10'1 мВ ни под лелд-; .’’О и 100 мВ при измерении амплитуды напряжений пп.деопмпульсов положительной н отрицательной полярностей, осуществляется по

  • ■ леме рис. 7 при длительности импульсов, 100 не, чистотой (периодом) повторения F = 100 Гц (Т-=<10 мс). Измерение осуществ-

(Я ю 'г таким же образом, клк описано в ц, 0 4-.--;i. в режиме ИЗМЕРЕНИЕ».  ‘                               '

Определяют ? значения напряжений, соответстгодошие конеч'-1ы« отметкам' указанных шкал (И ,,Л. Затем! вычисляют значения напряжений, соответствующие остальным ' оцифрованным •сметкам шкал (это; 0,1 Um, 0,2 U0,9 ’ ’.шкалы 100 мВ: !()       -g-U,:,...-6~‘UnI      шкалы 30 мВ).

  • ■   Измеряют значения напряжений, соответствующие оцифро-аппным отметкам шкал (U|, U2, ...UR шкалы 100 мВ, U ,, По, , U-, шкалы 30 мВ).

Погрешность, обусловленная нелинейностью [икал, опреде-'лиется по формуле

2       И,

|де U„ — напряжение, измеренное в л-он оцщфропапноп отмет-ад (п = 1, 2,... 9 шкалы 100 мВ; 1, 2,..,5 шкалы 30 мВ);

(J Ц| — напряжение, измеренное в конечных отметках шкал; р К „ — коэффициент пропорциональности для п-ой отметки

шкалы (К „ = 0,1; 0,2 ... 0.0 д.пя шкалы 100 мВ,

о

2

-л-,  .   .  . для шкалы 30 мВ);

о                  о

UK—-конечное значение шкалы.

Результаты поверки считаются положительными, если ал гебраическая сумма погрешностей, определенных 'в п. 9.4.4а п | б (SjO—j) соответствует требованиям п. 2.3.

в) Определение погрешности от частоты следования им - | пульсов ( 8Я ) при измерении амплитуды напряжений видеоим пульсов положительной и отрицательной полярностей прово- | дят в режиме «ИЗМЕРЕНИЕ» по схеме рис. 7 по методике, | как описано в п. 9.4.4а, длительностью импульса т =1 мкс с частотой (периодом) повторения импульсов равными:

F = 25 Гц (Т =40000 мкс);                                    I

f = 200 Гц (Т =5000 мкс);

f = 5 кГц (Т=200 мкс).

Погрешность ( 83 ) от частоты следования импульсов оп- | ределяется ' как отношение максимальной величины изменения | показаний милливольтметра к концу шкалы измеряемого пре- f дела измерения (в процентах).

Максимальное изменение величины показаний милливольт- у метра определяется вольтметром В7-28 при работе генератора ) Г5-75 в режиме постоянного тока или определяется непосред ; ственно по генератору при работе его в динамическом режиме. )

Определение величины изменения напряжения вольтметром ) В7-28 производится на любой шкале поверяемого вольтметра > следующим образом:

.....установить- -длительность импульса - на генераторе Г5-75 -“ т =<1 мкс, частота (период) повторения импульсов установит, на генераторе Г5-60 (Г5-54) равными f = 200 Гц (Т =5000 мкс): генератор Г5-75 перевести в динамический режим работы и изменяя величину/ выходного напряжения, установить стрелку индикатора милливольтметра на конец шкалы измеряемого предела;

подсоединить кабель вольтметра В7-28 к измерительному тракту;

переключить генератоо Г5-75' в режим постоянного тока н * измерить вольтметром В7-28 величину постоянного напряжения UK;

. переключить генератор Г5-75 снова в динамический режим работы, при этом кабель вольтметра В7-28 от измерительного тракта отсоединить;

установить на генераторе Г5-60 (Г5-54) частоту следования период повторения) импульсов f 25 Гц (т = 40000 мкс) и, изменяя величину выходного напряжения с генератора Г5-75, снова установить стрелку индикатора милливольтметра на конец шкалы измеряемого предела;

подключить кабель вольтметра В7-28 к измерительному -тракту;

переключить генератор Г5-75 в режим постоянного тока и it |Мерить вольтметром В7-28 величину напряжения Ubi;

установить на генераторе Г5-60 (Г5-54) Частоту (период) .повторения импульсов f = 5кГц (Т=й00мкс) и все операции повторить согласно вышеизложенному и определить величину напряжения Ui, 2.                                                V

Из полученных результатов измерения (Иы я Ui,2) выбирается величина напряжения, максимально цнл и чины напряжения U , и определяется

отличающаяся от

величина погрешно-

> г»

Допускается определение величины .-ре дственно по генератору Г5-75, которая ионно, при работе генератора в динамическом режиме, при этом величина напряжения берется непосредственно с индикатора итератора Г5-75.

напряжения U, непо-

производится анало-

Величина погрешности в зависимости от частоты следо ■ hi ни я видеоимпульсов определяется по формуле

-уиЪ- .100%.

U к

Основная погрешность измерения амплитуды видеоим-цульсных напряжений на каждой оцифрованной отметке шкалы определяется как алгебраическая сумма погрешностей, определенных в п. 9.4.4 а, б, в fl должна соответствовать требованиям п. 2.3.

  • 9.4.5. Основнао погрпшность при бора в и ор мальной обй ас-!!и частот и пбгрешпбсрь в ьоббчей области частот при измерении синусоидальных напряжений (пп. 2.7, 2.8) определяется Ирм подаче на испытуемый прибор санусоидайьнбго напряжения по схеме рис. 8,

    5

    Рис. 8. Схема определения погрешности при измерении амплитуды синусоидальных напряжении

    • 1 —генератор сигналов Г8-112/1 или Г4-107;

    • 2 — переход Э2-25;

    • 3 — фильтр нижних частот Ф-1 или фильтры нижних частот (от 19,5

    до 32 МГц; от 86 до 162 МГц) из комплекта милливольтметра В4-1-н

    4—соединительная колодка из комплекта ВЗ-49;

    о — вольтметр компенсационный ВЗ-49;

    • 6 — аттенюатор; 20 дБ или (20 дБ + 20 дБ) из комплекта милливольтмст

    pa В4-14;'

    • 7 — тройник 50 Ом из комплекта милливольтметра B4-I4;

    • 8 — милливольтметр импульсного тока В4-14;

    • 9 — нагрузка коаксиальная Э9-13А/1.

Па частотах 1 и 5 МГц используется генератор Г3-112/1 и фильтр инжиих частот Ф-1, на частотах измерения 30- и 100 МГц используют генератор Г4-107 и фильтры нижних частот от 19,5 до 32 М. Гц и от 86 до 152 МГц из комплекта В4-14,

Напряжение, контролируемое вольтметром ВЗ-49, подают на испытуемый прибор В4-14 через фильтры нижних частот но схеме, приведенной на рис. 8.

Для ослабления впеншпх наводок при поверке вольтметра на шкалах 30, .ИЮ, 300 мВ в схему поверки милливольтметра, привеченную па рис. Н, включают аттенюаторы. 20 дБ и (20 дВ+20 дБ), ’                ■                   '

Подавая с генератора входной сигнал, соответствующий значению поверяемого предела' измерения, устанавливают стрелку индикатора прибора В4-14 на конец шкалы.

Погрешность измерения синусоидальных напряжений определяется по формуле

‘j к

1)0%,

где н,„— напряжение, измеренное милливольтметром В4-14; и,,бр— показания, вольтметра ВЗ-49;

(!,— конечное значение шкалы;

N —коэффициент деления аттенюатора (N — i при проверке без аттенюатора).

Онпедолобео ногпешбосте измерения синусоидальных напряжений п режиме «ИЗМЕРЕНИЕ С РАСШИРЕННОЙ ПОЛОСОЙ» производят следующим образом:

переключатель «РОД РАБОТЫ» милливольтметра устанав-лЯИвают п положение «ИЗМЕР.» и отмечают показание Еи, за-if'i переключатель рода работы переводят в положение «НА-ДС ТРОЙКА» и отмечают результат измерения Е ,,, разность IfeUo ==;(| Е„ равна истинному значению амплитуды измеряемых сигналов, значение которой подставляется в вышеприведенную формулу.

’ Основная погрешность измерения синусоидальных напряже-ий не должна превышать значений, указанных в пп. 2.7, 2.8.

*  9.4.6. Определение основной погрешности в нормальной

власти при измерении амплитуды видеоимпульсов с исподь-Онанием внешнего делителя (п. 2.3) производится по схеме [Ис. 7 на импульсах отрицательной полярности по методике ) 9.4.4а, при амплитуде импульсов 10 В на шкале 100 мВ при

. Основная погрешность измерения амплитуды пидеоемпуль-OH с использованием внешнего делителя не должна превышать Йачений, указанных в п. 2.3.

,  9.4.7. Погрешность измерения амплитуды напряжений ви-

^оимпульсов малой скважности (QZ...200) (п. 2.9) проверяется - помощью генератора' ГЗ-112/1 на шкале 30 мВ обоих каналов » режиме «ИЗМЕРЕНИЕ».

I По частотомеру 43-44 установить на генераторе ГЗ-112/1 йстоту выходного сигнала 1МГц. Вращая ручку регулировки входного напряжения генератора, установить стрелку поверяе-1рго прибора на конец шкалы. Затем, изменяя частоту выход-ого сигнала генератора в пределах 998—993 кГц, определить Оказание милливольтметра В4-14. Показания милливольтметра реле расстройки .частоты 'генератора должны уменьшиться не |лее, чем на 30%' от установленного значения.

  • 9.5. Оформление результатов поверки

  • 9.5.1. Результаты поверки оформляются путем записи или ■отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку.

  • 9.5.2. Милливольтметр, не прошедший поверку (имеющий отрицательный результат поверки), запрещается к выпуску в Обращение и применение.

10. КОНСТРУКЦИЯ

  • 10.1. Милливольтметр выполнен в виде переносного блока §рсфутлярной конструкции. Элементы корпуса милливольтмет-

45

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
