Методика поверки «ГЕНЕРАТОР СИГНАЛОВ ФИКСИРОВАННЫХ ЧАСТОТ ГСФЧ-3» (ТО ПИ 3.269.903)

ГЕНЕРАТОР СИГНАЛОВ ФИКСИРОВАННЫХ ЧАСТОТ ГСФЧ-3

МЕТОДИКА ПОВЕРКИ

ПИ 3.269.903 ТО

ГЕНЕРАТОР СИГНАЛОВ ФИКСИРОВАННЫХ ЧАСТОТ

ГСФ'1-3-’ Ч

Техническое описание и инструкиия по эксплуатации

ПИ 3.269.903 ТО

13. ПОВЕРКА ПРИБОРА

• 13.1. Операции и средства поверки

• 13.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 13.1.

Таблица 13.I

Й

i

Примечания: I

• 13.2. Условия поверки и подготовка к ней

• 13.2.1. При проведении поверки должны ооблвдаться следующие

условия:                                                                     ' .

• 1) температура окружающего воздуха (293 + 5)К;  (20 + 5) °C;

• 2) относительная влажность воздуха 30 - 80 %;

• 3) атмосферное давление 84 -106 кПа (630-795 мм рт.от.);

• 4) напряжение оети питания (220 + 4,4)В о частотой (50 +0,5)Гц.

• 13.2.2. Перед проведением операций поверки необходимо’ выполнить подготовительные работы, оговоренные в пп. 9.1 - 9.5»

• 13.3. Проведение поверки

• 13.3.I. Межповерочный интервал I год в первый год эксплуатации, в дальнейшем - 2 года..                             •      .   ,       ,

I 13.3.2. При проведении внешнего осмотра должны быть проверены | вое требования'по п. 7,2. Приборы, имеющие дефекты, бракуются.

Опробование работы прибора, проводитоя по пп, 9.3j - 10.I,4 для оценки его исправнооти без применения ки.                                       •                                    .

ные приборы также бракуются.

я метрологических характеристик должны проводитьоя ия времени, самопрогрева прибора.

Определение диапазона частот, погрешности установки . З.Г, 3.2 ) производится путем измерения частоты гене-ах 5,64; 6,0; 6,5; 7,0; 7^5; 8,0; 8,24 ГГц о ронно-очетного частотомера по структурной охеме, приве-о. 13.I при уровне выходной мощнооти на разъёме т 40 мВт.

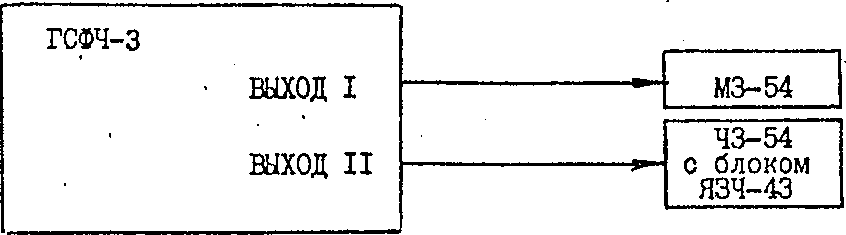

Структурная схема определения частотных

и мощностных характеристик прибора

Рио; I3.I

После подготовки прибора к работе произвести измерение чаототы

осн.

номинальное значение чаототы; измеренное значение частоты ;• .

Результаты поверки считаются удовлетворительными, если выполняются требования пп. 3.1; 3.2.

13.3.5. Определение нестабильности частоты генератора за 15 мин

п. 3.3 ) производится на частотах 5,64; 6,0; 6,5; 7,0; 7,5;

К: ♦

|»0; 8,24 ГГц по отруктурной охеме, приведенной на рио. I3.I

Ё>и уровне выходной мощнооти на разъёме ВЫХОД I 20 - -40.мВт.

Ц По истечении времени установления рабочего режима на каадой

К поверяемых частот регистрируются показания частотомера 43-54 Цгечение 15 мин.                                       •

Нестабильность частоты сигнала определяется как отношение наибольшей разности значений частот сигнала, измеренных за пятнад-пятиминутный интервал времени д ^/макс.* ^{к зкачениэ} установленной частоты J~_Q

макс о

Результаты :поверки считаются удовлетворительны?^, если на

каждой из установленных частот выполняются тре б охэex* 111Я п. 3.3. 13.3.6. Определение наибольшего гарантйруе?дого уровня выходной мощности, снимаемой с разъёма ВаХОД I ( п. 3.4 ), производится на частотах 5J64;  6,0;  6,5;  7,0; 7,5;  8,0;  8,24 ГГц по струк

турной схеме, приведенной на рис. 13.1.

Результаты .поверки считаются удовлетворительными, если на

каждой из указанных выше частот выполняются требования . п. 3.4-

" 13.3.7. Определение пределов регулировки зфовня выходной мощности ( п. 3.5 ) производится на частотах 5,64;  6,0;  6,5;

7,0; 7,5; 8,0; 8,24 ГГц . '

После проведения измерений по п. 13.3.6 установить согласно инструкции по эксплуатации мощность на разъёме ВЫХОД I ?<ыяимальной.

Д Подключить к разъёму ВЫХОД I измеритель модности типа M3-5I

и произвести измерение выходной мощности на указанных выше часто-Ётах. Время выдержкцна каждой частоте должно быть не менее 3 мин. Ц.' Результаты .поверки считаются удовлетворительны?,^, если отношение наибольшего уровня выходной мощности к минимальной мощности »олее 1000.

13.3.8. Определение неотабильнооти уровня выходной мощности

( п. 3.7 ) производится на чаототах 5,64; 6,0; 6,5; • 7,0;

7,5; 8,0; 8,24 ГГц по структурной схеме, приведенной на рис.13.I при уровне выходной мощности на разъёме ВЫХОД I 20 - 40 мВт.

По истечении времени установления рабочего режима на каадой из поверяемых чаотот регистрируются показания прибора МЗ-54 в

течение 15 мин.

Разрешающая способность отсчетов должна быть не хуже 0,001 от измеряемой величины мощности.

Нестабильность выходного

етоя как отношение наибольшей

прибора МЗ-54

ни к показанию

формуле

. св _ ^л ” макс. ___ о Г ^-1 100 .

поверки считаются удовлетворительными, если ни

; одно из измеренных значений величины неотабильнооти выходного

5 уровня мощности не превышает 2,3 %, что соответствует требованиям 3.7.,                             -

| Проверка по пп. 13.3.5 и 13.3.8 может производиться одновре-I менно.

I 13.3.9. Определение гарантируемого уровня выходной мощности, ^снимаемой с разъема ВЫХОД II (п. 3.6) производится на частотах |5,б4; 6,0; 6,5; 7,0; 7,5; 8,0; 8,24; ГГц по структурной схеме, приведенной на рис. 13.3.

ПИЗ.269.903 ТО

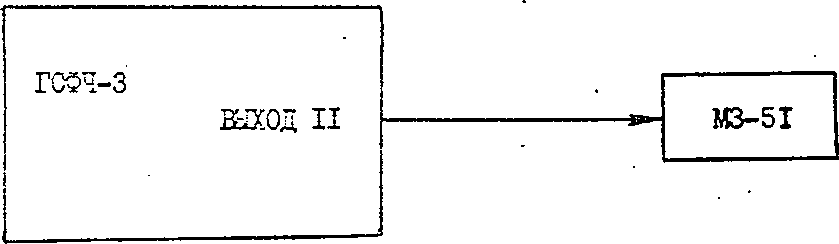

Структурная схема определения уровня мощности, снимаемой с разъёма ВЫХОД II

Рис® 13.3.

Прибор М3-51 подключают к разъёму ВЫХОД II и производят отсчет уровня мощности.

Результаты поверки считаются удовлетворительными, если выпол

няется требование п. 3.6.

• 13.4. Оформление результатов поверки

• 13.4.1. Признанные годными приборы пломбируются и на них наносится поверительное клеймо.

’13.4.2. Результаты первичной поверки заносятся в формуляр на прибор и заверяются подписью поверителя и оттиском поверительно-

• 13.4.4. Приборы, признанные негодными, к выпуску и применению.

не допускаются, а тлеющиеся на них клейма гасят . При этом должно быть выдано извещение о непригодности с указанием причин забраковав •
