Методика поверки «Инструкция Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A,DSAZ632A» (651-17-027 МП)

УТВЕРЖДАЮ Первый заместитель

генерального директора -заместитель по научной работе

ФГУП «ВНИИфТРИ»

/               i

©йь Y0 ^s°ii

SC»:6, OS 2111-

ИНСТРУКЦИЯ

Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A Методика поверки

651-17-027 МП р.п. Менделеево 2017 г.

1 Общие сведения

• 1.1 Настоящая методика распространяется на осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A (далее - осциллографы) и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

2 Операции поверки

• 2.1 При поверке осциллографов выполнить работы в объеме, учазанном в таблипе 1.

Таблица 1

• 2.2 При получен и иотринателыпихрезу.ныхтов уривыпопиении любон из операций поверка прекращается и прибор бракуется.

3 Среддгвапооерки

• 3.1 При пpoвчоенпо водении приврьеoвaтьрьeдcтвa и'вд^}твнии и веноа-!оиавсльное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей

• 4.1 К проведению поверки осцилдогрсфов допускается иижснерио-те'хничсский персонал со среднетехническим или высшим радиотехническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку.

5 Требования бозопасности

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 К работе с осциллографами допускаются лица, изучивщие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

• 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

6 Условкяповерои

• 6.1 Поверкупроводитьпри следующих условиях:

  20 ± 5; оь 5 уо 70; от 626 до 795; от 100 до 250;

  оь 50 уо 60.

• - ьемпераьура окружающего воздуха, °С

• - вьнвлхьроьнах влажность окружающего воздуха, %

• - атмосферное давление, мм рь. ль.

• - напряжение рхьантх, В

• - частота, Гц

Все лреульва измерений, использующиеся ррх поверке осциллографов, должны рабоьаьь в нормальных условиях эусрлсаьации.

7 Повгововкик поверки

• 7.1 Перед   пpoиeдeнром   рверруи необходимо еыролнхьь следующие

роугоьоеиьроьныр рабоьы:

• - вьтолнигь операции, оговоренные в документации изготовителя на поверяемый осциллограф по его пвдгоьввке к рабоье;

• - выполниьь операции, оговоренные в РЭ на применяемые средства поверки по их роугоьовке к измерениям;

• - осуществите прогрев приборов для установления их рабочих режимов.

8 Поовергрияповерки

• 8.1 Внешний осмоьр

  • 8.1.1 При внешнем осмоьре пковериьь:

• - отлуьствие механических повреждений и ослабление элеменьов, чеьквсьь фиксации их положения;

• - чёькосьь обозначений, чисьвьу и исправносте разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно ьребоеанихм эксплуаьационной документации.

• 8.1.2 Результате! поверки счиьагь положительными, если выполняются все перечисленные ьоебввания. В првьивнвм случае осциллограф боакуеьля.

• 8.2 Oппо0бвеннт

  • 8.2.1 Пвдгвьввиьь осциллограф к работе в сооьвеьсьвии с технической ивкуменьацией фиимы-изгоговиьеох. Прввеииьь оьсуьсьеие сообщений о неиспиаенольи в процессе загрузки осциллографа.

  • 8.2.2 Соедините встроенный калибратор с каналом 1 с помощью калибровочного кабеля и переходников «SMA-прецизионный BNC». Нажаьь клавишу «Default Setup» на передней панели. После ко^ькой паузы усьановиься по умолчанию конфигурация осциллографа.

  • 8.2.3 Нажаьь клавишу Autoscale на передней панели. После короькой паузы Cсьанавоиваеьля коэффициень разверьки и масштаб по вертикали. На экране появляется меандр с размахом примерно 5 делений, при этом на экране оьображаюьля около чеьырех периодов сигнала. Если эьа осциллограмма оьсуьлгвуег, соеиуег провеиигь парамеьры и правильность процедуры включения эоекькопиьания, правильносте присоединения пробника к входному соединителю BNC и калибровочному выходу пробника.

  • 8.2.4 Перемещая «мышь» по коврику, убедитеся в ьом, чьо указатель «мыши» на экране оьслеживаеь ее перемещение.

  • 8.2.5 Прикоснутеся стилусом к экрану и, перемещая его, убедитеся в ьом, чьо указатель оьслеживаеь его перемещение.

  • 8.2.6 Резулььаьы поверки счиьаьь положительными, если выполняются iпроцедуры, приведенные в пп. 8.2.1 - 8.2.4.

8.3 Идентификация программного обеспечения

• 8.3.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) осциллографа проводить в следующей последовательности:

• - проверить наименование ПО;

• - проверить идентификационное наименование ПО;

• - проверить номер версии (идентификационный номер) ПО;

• - определить цифровой идентификатор ПО (контрольную сумму исполняемого кода). Для расчета цифрового идентификатора применяется программа (утилита) «MD5_FileChecker». Указанная программа находится в свободном доступе сети Internet (сайт www.winmd5.com).

  8.3.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

8.4 Определение абсолютной погрешности установки напряжения смещения Абсолютная погрешность установки напряжения смешения определяется по формуле

(1):

Дсм ^_ ± (Абаз + Ао) ,                                   (1)

где Абаз = Кба ' Псмещ - базовая составляющая погрешности установки напряжения смещения;

Ао = 0,025 -8-[дел] ■ Коткл - составляющая погрешности установки напряжения смещения из-за дрейфа «нуля» при напряжении входного сигнала до 5 мВ;

До = 0,02 -8 [дел] • Кото+ 1 мВ - составляющая погрешности установки напряжения смещения из-за дрейфа «нуля» при напряжении входного сигнала свыше 5 мВ;

Псмещ - значение напряжения смещения;

Коткл - значение коэффициента отклонения;

Кбаз - коэффициент, предельные значения которого равны ± 2 %.

• 8.4.1 Определение составляющей погрешности установки напряжения смещения из-за дрейфа «нуля»

• 8.4.1.1 Убедиться, что напряжение на входе каналов осциллографа не превышает значений ± 5 В.

• 8.4.1.2 Прогреть осциллограф в течении 30 минут.

• 8.4.1.3 Отсоединить все кабели от входов осциллографа.

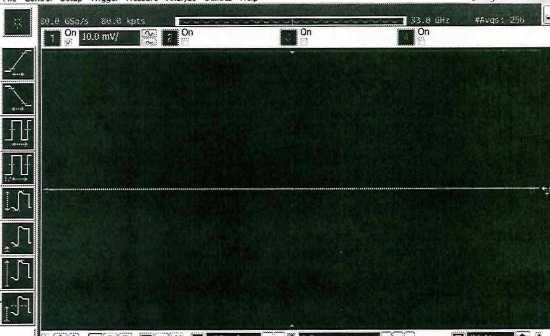

• 8.4.1.4 Нажать клавишу DEFAULT SETUP для настройки осциллографа: нажать программную клавишу SETUP MENU и выбрать значение ACQUISITION;

когда отобразится меню ACQUISITION SETUP, сделать установки в соответствии с рисунком 1.

• 8.4.1.5 Настроить осциллограф для измерения напряжения следующим образом:

• - установить коэффициент отклонения канала 1 равным 10 мВ/дел;

• - нажать программна клавишу «Vavg» в левом нижнем углу экрана измерений (рисунок 2).

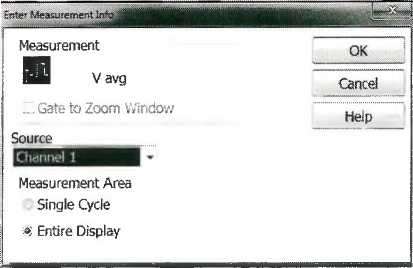

• 8.4.1.6 Когда отобразиться программное окно ENTER MEASUREMENT INFO, выбрать значения:

Source = Channel 1;

Measurement area = Entire Display;

и нажать программную клавишу OK (рисунок 3).

Help

Рисунок 1

2012 10:16 AM

M&asurerrents

Рисунок 2

Рисунок 3

• 8.4.1.7 Нажать клавишу CLEAR DISPLAY на осциллографе и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не станет равно 256.

• 8.4.1.8 Записать полученное значение среднего напряжения Ucp (определяется как «Mean» на экране осциллографа) в таблицу 4.

  Таблица 4

  Значение коэффициента отклонения	Допустимые значения Ucp (До), мВ	Измеренные значения UcD, мВ
  		канал 1	канал 2	канал 3	канал 4	канал 1R	канал 3R
  1	2	3	4	5	6	7	8
  10 мВ/дел	± 1.8
  20 мВ/дел	±2.6
  50 мВ/дел	±5
  100 мВ/дел	±9
  200 мВ/дел	± 17
  500 мВ/дел	±41
  1 В/дел	±81

  Примечание - Если поверх всех значений в нижней части экрана осциллографа отображается знак вопроса, необходимо нажать клавишу CLEAR DISPLAY и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не станет равно 256.

• 8.4.1.9 Изменить значение коэффициента отклонения канала 1 на 20 мВ/дел, нажать клавишу CLEAR DISPLAY и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не стает равно 256, затем записать полученное значение среднего напряжения U_Cp (определяется как «Mean» на экране осциллографа) в таблицу 4.

• 8.4.1.10 Повторить п. 8.4.1.9 для всех значений коэффициента отклонения канала 1 из таблицы 4.

• 8.4.1.11 Нажать клавишу DEFAULT SETUP, отключить канал 1 и включить канал 2.

• 8.4.1.12 Настроить осциллограф для измерения значения Ucp на канале 2:

• - нажать программную клавишу SETUP MENU и выбрать значение ACQUISITION;

• - когда отобразится меню ACQUISITION SETUP, установить значение #Avgs равным 256;

• - изменить значение коэффициента отклонения канала 2 на 10 мВ/дел;

• - нажать программную клавишу «Vavg» в левом нижнем углу экрана измерений (рисунок 2);

• - когда отобразиться программное окно ENTER MEASUREMENT INFO, выбрать значения: Source = Charmel 2

Measurement area = Entire Display и нажать программную клавишу OK (рисунок 3).

• 8.4.1.13 Нажать клавишу CLEAR DISPLAY на осциллографе и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не стает равно 256.

• 8.4.1.14 Записать полученное значение среднего напряжения Ucp (определяется как «Mean» на экране осциллографа) в таблицу 4.

• 8.4.1.15 Повторить пункт 8.4.1.12 для всех значений коэффициента отклонения канала 2 из таблицы 4.

• 8.4.1.16 Повторить операции п.п. 8.4.1.11 - 8.4.1.15 для каналов 3 и 4.

• 8.4.1.17 Результаты поверки считать положительными, если значения Ucp находятся в пределах, приведенных в графе 2 таблицы 4. В противном случае осциллограф бракуется и направляется в ремонт.

• 8.4.2 Определение (3^л^о£^ой состлвляющей погрешности установки напряжения смещения

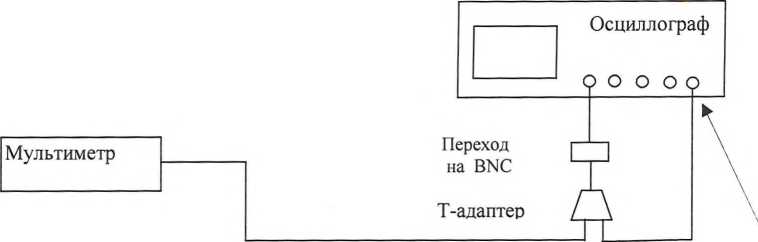

• 8.4.2.1 Coаjбaат иозleйитc;п>нvю схему в coооврйcттри с pроyнаoм 4.



  Выход встроенного калибратора «AUX»

  Рисунок 4

• 8.4.2.2 Нажать клавишу DEFAULT SETUP для настройки осциллографа - нажать программную клавишу SETUP MENU и выбрать значение ACQUISITION; когда отобразится меню ACQUISITION SETUP, сделать установки в соответствии с рисунком 1.

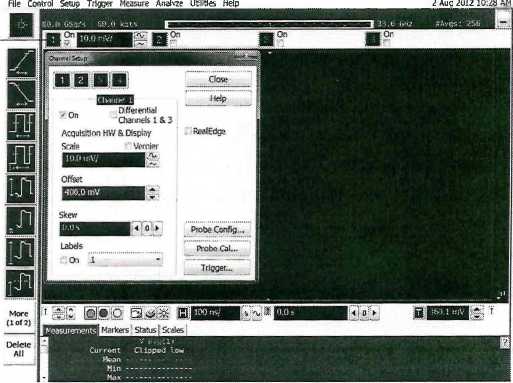

• 8.4.2.3 Установить коэффициент отклонения 1 канала 10 мВ/дел. В меню ACQUISITION выбрать ENABLED AVERAGING и ввести количество усреднений равное 256.

Когда отобразиться программное окно ENTER MEASUREMENT INFO, выбрать значения:

Source = Channel 1;

Measurement area = Entire Display;

и нажать программную клавишу OK (рисунок 5).

• 8.4.2.4 Нажать клавишу CLEAR DISPLAY на осциллографе и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не станет равно 256.

• - ручкой регулировки постоянного смещения установить его равным 400 мВ;

• - в меню CALIBRATION в выпадающем списке выбрать DC - постоянное напряжение на выходе калибратора, затем установить напряжение 400 мВ в строке LEVEL;

• 8.4.2.5 Включить на осциллографе функцию автоматического измерения среднего значения напряжения Vavg, и в окне измерения выбрать MEASURMENT AREA - ENTIRE DISPLAY.





  Рисунок 5

• 8.4.2.6 Нажать кнопку CI.EAR DISPLAY. После д о стижен и я иокгнанип счетчика усреднений в верхнем левом углу дисплея значения 256, записать показания мультиметра U_m+ и показания и_осц+ (Vavg) осциллографа в таблицу 5.

• 8.4.2.7 Ручкой регучировкипостоянного смсщенияустановитьсгоравным минус 400 мВ. В мсою CALIBRATION в вьшадающем списке выбрать DC - пистиянние напряжение ог выходе калибратора, затем устгоиввть напряжение мвоус 400 мВ в стрикс LEVEL.

8.4.2.П Нажать киапат CLEAR DISELRY. После досииженди покания-ий сазаоика усреднений в верхнем левим унлу дисплея значения 256, записать писазаоия мультиметра Um-и писазания осциллонрафа НДсц- в таблицу 5.

• 8.4.2.9 Ручсий тенулиривкв пистияннини смещения устанивить сни равным 0. В меню CALIBRATION в выпадающем списке выбрать DC - пистоянние напряжение на выхидс калибратора, затем устанивить напряжение минус 0 в стрике LEVEL.

• 8.4.2.10 Нажать к^пку CLEAR DISPLAY. Писле дистижения пиказаний счетчика усреднений в верхнем левим унлу дисплея значения 256, записать пиказания мультиметра Uo и пиказания исциллинрафа Нисцо в таблицу 5.

  калибратора и киэффициент итслонения канала 1 в сиитветствии с таблицей 5.

  8.4.2.12 Рассчитать значение киэффициента Кбаз, испильзуя фирмулы (2) и (3):

Таблица 5

8.4.2.11 Повтитить пп. 8.4.2.2 - 8.4.2.10, изменяя напряжение на выхидс встроснного

Кбаз = [(Uocu - Uocuo)/ (U_m+ - U_mo) - 1] ' Ю0 % ,

Кбаз = [(LU- - Uocuo)/ (U„. - Umo) - 1] -100 % .                    (3)

• 8.4.2.13 Повтирить п.п 8.4.2.2 - 8.4.2.12 для каналив 2, 3 и 4.

• 8.4.2.14 Результаты пиверки считать пилижитсльными, если значения киэффициента

Кбаз нахидятся в пределах ± 2 %. В притивним случае исциллинраф бракуется и направляется в рсмонт.

• 8.5 OпATДДлeннвпoиoеы пптоA^cксгнв

• 8.5.1 Coбpaтьизмopитeльнyю схемм в соответствиии ррсуяномб.

  	Осциллограф
  о о о о

  					Ваттметр
  Генератор			Измерительный		поглощаемой
  	Делитель		преобразователь		мощности

Рисунок 6

• 8.5.2 Установить коэффициент отклонения канала 1 осциллографа равным 10 мВ/дел, а коэффициент развертки равным 16 нс/дел.

• 8.5.3 Нажать программную клавишу SETUP MENU и выбрать значение ACQUISITION. Когда отобразится меню ACQUISITION SETUP, установить следующие значения параметров осциллографа:

Memory Depth = Automatic;

Sampling rate = Maximum (160 GSa/s);

Sin(x)/x Interpolation =Auto;

Averaging = Disabled.

• 8.5.4 Установить значение измеряемого осциллографом напряжения как V _rms (в соответствии с рисунком 7).



  Vmax

  Limit Test Ь Search.

  Delete All

  П2&р 20112:59 PM

  Markers...

  Ctrf-Q

  More (lof2)

  QuidMeas

  Delete

  Setup

  Thresholds...

  Level Qual.fiatiCTi...

  _______ ™

  Time Clod Date

  I Mixed

  Frequency Domain Eye Pattern

  Histogram

  Jitter / Noise (EZIIT Complete)...

  Re pnyri Ship Trigger         Ana^e Utiiit» Qsmos Hdp

  ■ НИИ

  ¹ Цу average

  9

  amplitude JJvbase jjvtcp Що’/ershoot Щ Preshoct IQ ^v overshoot IЩ V preshoot Щ Crossing

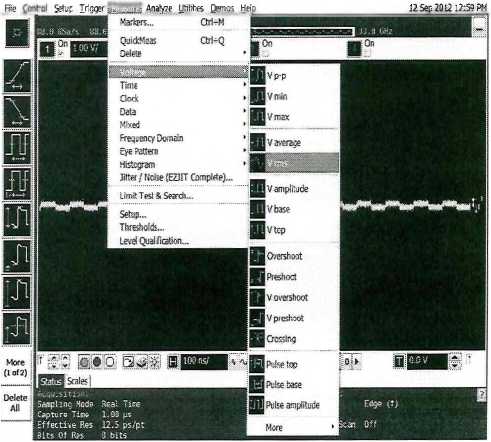

  Рисунок 7

  • 8.5.5 Установить следующие значения параметров осциллографа в программном окне «Enter Measurement Info»:

  Source = Channel 1;

  Measurement Area = Entire Display;

  RMS Type = AC.

  • 8.5.6 Установить на генераторе выходной сигнал частотой 50 МГц и амплитудой, равной 4 делениям на экране осциллографа.

  • 8.5.7 Измерить уровень выходной мощности сигнала генератора Р_Из_М с помощью ваттметра и пересчитать его в среднеквадратическое значение (СКЗ) напряжения по формуле (4):

  I-—I Sampling Mede Seal Tire                          lj]J| Capture Tin* 1.09 ps Effective Res 12.5 ps/pt 31 ts Of Res 3 bits

  I Pulse amplitude

  U_Bx50M1'h (Р

  изм

  • 50)¹²

  (4)

Записать полученное значение в соответствующую колонку таблицы 6. Таблица 6

Канал 2

• 8.5.8 Измерить СКЗ напряжения ивых5омгц ^с помощью осциллографа и записать полученное значение в соответствующую колонку таблицы 6.

• 8.5.9 Рассчитать значение амплитудно-частотной характеристики (АЧХ) осциллографа на частоте 50 МГц по формуле (5):

АЧХ50МГЦ и_выхэОМГц/ и_вх50МГц

Записать полученное значение в соответствующую колонку таблицы 6.

• 8.5.10 Установить значение частоты выходного сигнала генератора и значения параметров осциллографа в соответствии с таблицей 7.

• 8.5.11 Измерить уровень выходной мощности сигнала генератора Р_Изм с помощью ваттметра и пересчитать его в СКЗ напряжения по формуле (6):

  UjjxMaKcf =(Ризм • 50)¹²

  ( 6)

Записать полученное значение в соответствующую колонку таблицы 6.

• 8.5.12 Измерить зКЗнапрякзння Ивыхния с помкщью осциллографи и записаи., полученное значение в соответствующую колонку таблицы 5.

• 8.5.13 Рассчитать значение АЧХ осциллографа на максимальной частоте пропускания по формуле (7):

  A4X^=2Q\g

  f

  ^V'выхмас]'



  вхмкс/

  АЧХ

  (7)

• 8.5.14 Повторить п.п. 8.5.2 - 8.5.13 для всех значений коэффициента отклонения из таблицы 6 и для всех каналов осциллографа.

• 8.5.15 Результаты поверки считать положительными, если значения A4KaKcf находятся в пределах ± 3 дБ. В противном случае осциллограф бракуется и направляется в ремонт.

• 8.6 Оппеддленне абсолютной погрсшностиустановкикоэффициинттоттконсния

• 8.6.1 Собрать измерительную схему в соответствии с рисунком 4.

• 8.6.2 Убедиться, что напряжение на входе иаинлов осциллографа не превышает значений ± 5 В.

• 8.6.3 Прогреть осциллограф в течении 30 минут.

• 8.6.4 Отсоединить все кабели от входов отцеооогеафа.

• 8.6.5 Нажать клавишу Default Setup для иаттройки осциллографа - нажать программную клавишу Setup menu и выбрать значение Acquisition; когда отобразится меню Acquisition Setup, сделать установки в соответствии с рисунком 1.

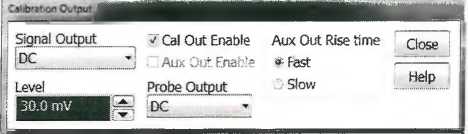

• 8.6.6 Установить на встроенном калибраторе осциллографа (CAL OUT ) напряжение плюс 30 мВ, для чего (рисунок 8):

• - выбрать настройку «Utilities = Calibration Output»;

• - выбрать выходной сигнал DC (в левом верхнем углу рисунка 8);

• - установить уровень 30 мВ;

• - нажать кнопку CLOSE.



Рисунок 8

• 8.6.7 Настроить осциллограф для измерений среднего значения напряжения следующим образом:

• - установить коэффициент отклонения каибеа 1 равным 10 мВ/дел;

• - нажать программную клавишу «Vavg» в левом нижнем углу экрана измерений (рисунок 2).

Когда отобразиться программное окно ENTER MEASUREMENT INFO, выбрать значения:

Source = Channel 1;

Measurement area = Entire Display;

и нажать программную клавишу OK (рисунок 3).

• 8.6.8 Нажать клавишу CLEAR DISPLAY на осциллографе и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не станет равно 256.

• 8.6.9 Записать полученные значения среднего напряжения, измеренные мультиметром (Um+) и осциллографом (Uocu+) (определяется как «Mean» на экране осциллографа) в таблицу 8.

Примечание - Если поверх всех значений в нижней части экрана осциллографа отображается знак вопроса, необходимо нажать клавишу CEEAR DISPEAY и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не станет равно 256.

• 8.6.10 Установить на встроенном калибраторе осциллографа (CAL OUT ) напряжение

минус 30 мВ аналогично п. 8.6.6.

• 8.6.11 Нажать клавишу CLEAR DISPLAY на осциллографе и подождать, пока значение #Avgs в левом верхнем углу экрана осциллографа не станет равно 256.

• 8.6.12 Записать полученные значения среднего напряжения, измеренные мультиметром (Um-) и осциллографом (и_осц-) (определяется как «Mean» на экране осциллографа) в таблицу 8.

• 8.6.13 Вычислить относительную погрешность установки коэффициента отклонения 5ко (в процентах) по формулам (8) и (9):

• - для коэффициентов отклонения менее 1 В/дел;

5ко = [OU+ - Uocu-)/( U_M+ - Um-) -1] -75 ;           (8)

• - для коэффициентов отклонения 1 В/дел и более:

5ко= [(Uocu₊- Uocu-)/( U_M+- Um-) - 1] -60 .             (9)

Таблица 8

• 8.6.14 Повторить измерения по п.п. 8.6.7 - 8.6.11 для всех значений коэффициента отклонения из таблицы 8. При каждом измерении устанавливать положительное и отрицательное значение напряжения на выходе CAL OUT из таблицы 8.

• 8.6.15 Повторить измерения по п.п. 8.6.7 - 8.6.12 для всех каналов осциллографа.

• 8.6.16 Результаты поверки считать положительными, если значения погрешности установки коэффициентов отклонения находятся в пределах ± 2 %. В противном случае осциллограф бракуется и направляется в ремонт.

• 8.7 Определение относительной погрешности по частоте внутреннего опорного генератора

8.7.1 Собрать измериьеиьную |.е^с^!ув соответстоии е рисун ком*?. При этом выход опорного сигнала (10 МГц REF) на задней панели осциллографа подключить к входу А частотомера.

Рисунок 8

• 8.7.2 На частотомере установить: режим измерения частоты по входу А; входное сопротивление частотомера 50 Ом, переключатель Х1/Х10 в положение XI; вход открытый.

• 8.7.3  На осциллографе нажать клавишу Utility и программируемые клавиши Options, Rear Panel, Ref signal Output, 1 OMHz output.

• 8.7.4 Измерить частотомером частоту опорного сигнала осциллографа и определить относительную погрешность осциллографа по частоте внутреннего опорного генератора по формуле (10):

= (10⁷-F₄)/10⁷,            (10)

где Р_ч - показания частотомера, Гц.

Результаты поверки считать положительными, если значение относительной погрешности осциллографа по частоте внутреннего опорного генератора находится в пределах ± (0,1-10'6 + 0,1-Т_:з-10‘⁶' ), где Тэ - количество лет эксплуатации осциллографа; бопк -относительная погрешность опорного генератора по результатам последней поверки. В противном случае осциллограф бракуется и направляется в ремонт.

9 Оформление результатов поверки

• 9.1 При положительных результатах поверки на осциллограф выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый осциллограф к дальнейшему применению не допускается. На него вьщается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Начальник НИО-1 ФГУП «ВНИИФТРИ»
