Л2-54

ИСПЫТАТЕЛЬ МАЛОМОЩНЫХ

ТРАНЗИСТОРОВ И ДИОДОВ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2.746.024 ТО

Книга 1

Из библиотеки лаборатории КИТУ отдела главного метролога ОАО «Московский телевизионный завод «РУБИН»

Сканировал: Бобылев Василии Александрович bva51faAandcx.ni

«>.
Л2-54
ИСПЫТАТЕЛЬ МАЛОМОЩНЫХ ТРАНЗИСТОРОВ И ДИОДОВ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2.746.024 ТО

Книга 1

1988

СОДЕРЖАНИЕ

Стр.

4.J. Принцип действия

5 Маркирование и пломбирование

8 Подготовка к работе......... .

Приложение 1. Таблица режимов стабилизатора напряжения 5.123.125

Приложение 2. Основные технические данные трансформатора 4.702.287 (ШЛ 12X20)

Приложение 3. Технические денные стабилизатора напряжения 5.123.125

Приложение 4. План расположения элементов на плате 5.173.150

Приложение 5. Схема и намоточные данные обмоток трансформатора 4.720.006

Приложение 6. Схема упаковки и маркирования упаковки .

Приложение 7. План размещения навесных элементов на передней панели со стороны монтажа ... 75

Карточка отзыва потребителя (2 экз.. вклейная)

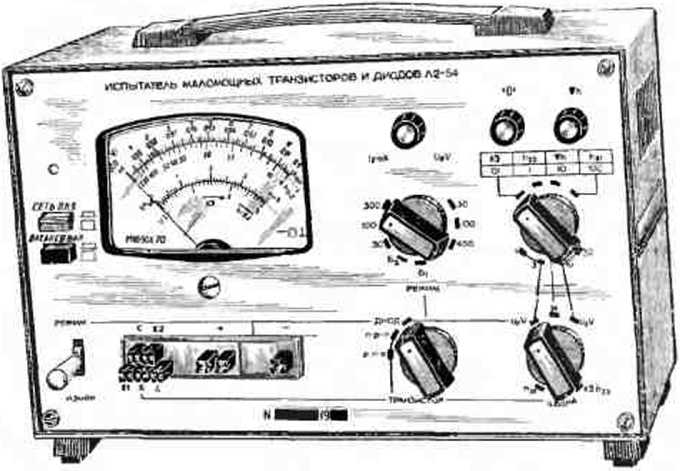

Рис. I. Внешний вид испытателя маломощных транзисторов и диодов Л2-54

  • 1. НАЗНАЧЕНИЕ

    • 1.1. Испытатель маломощных транзисторов и диодов Л2-54 предназначен для определения работоспособности маломощных транзисторов и полупроводниковых диодов малой и средней мощности путем измерения их основных параметров.

    • 1.2. Прибор применяется при разработке, эксплуатации, испытании и ремонте радиоэлектронного оборудования при температуре окружающей среды от 278 К (5 °C) до 313 К (40 °C), атмосферном давлении от 60 до 104 kPa (от 450 до 780 mm Hg), относительной влажности воздуха до 95% при температуре 303 К (30 °C) и питается от сети переменного тока напряжением 220±22 V частотой 50±0,5 Hz или от внутреннего источника напряжением 9 V, состоящего из 6 элементов <373».

    • 1.3. При поставке прибора в страны с тропическим климатом поставщик гарантирует его нормальную работу при условии хранения и эксплуатации в помещениях с кондиционированным воздухом.

    • 1.4. Предприятие-поставщик оставляет за собой право вносить в конструкцию и схему прибора изменения, не влияющие на тактико-технические данные, без коррекции эксплуатационно-технической документации.

    • 1.5. Техническое описание и инструкция по эксплуатации состоит из:

технического описания и инструкции по эксплуатации (книга I);

приложений (альбом схем электрических принципиальных).

  • 1.6. При выходе из строя сетевой индикаторной лампы в течение гарантийного срока эксплуатации прибора, потребителю разрешается ее самостоятельная замена с обязательной отметкой в формуляре о произведенной замене н последующем опломбировании изделия.

  • 2. ТЕХНИЧЕСКИЕ ДАННЫЕ

    • 2.1. Диапазон измерения обратного тока коллектора транзистора от 0,01 до 100 рЛ.

    • 2.2. Основпая погрешность измерения обратного тока коллектора транзистора не превышает ±15% от конечного значения шкалы в диапазоне измерения токов от 0,01 до 0,1 рЛ и ±5% от конечного значения шкалы в диапазоне измерения токов от 0,1 до 100 рЛ.

    • 2.3. Дополнительная погрешность измерения обратного тока коллектора транзистора при изменении температуры окружающей среды от 278 К (5 °C) до 313 К (40 °C) не превышает ±7,5% от конечного значения шкалы на каждые 10 К (10 °C) изменения температуры относительно температуры нормальных условий при измерении тока в диапазоне от 0,01 до 0,1 рЛ н ±2,5% от конечного значения шкалы на каждые 10 К (10 °C) изменения температуры относительно температуры нормальных условий при измерении тока в диапазоне от 0,1 до 100 рЛ.

    • 2.4. Диапазон измерения обратного тока диода от 0,01 до 100 рЛ.

    • 2.5. Основная погрешность измерения обратного тока диода не превышает ±15% от конечного значения шкалы в диапазоне измерения тока от 0,01 до 0,1 рЛ и ±5% от конечного значения шкалы в диапазоне измерения тока от 0,1 до 100 рЛ.

    • 2.6. Дополнительная погрешность измерения обратного тока диода при изменении температуры окружающей среды от 278 К (5 СС) до 313 К (40 °C) не превышает ±7,5% от конечного значения шкалы на каждые 10 К (10 °C) изменения температуры относительно температуры нормальных условий при измерении тока в диапазоне от 0,01 до 0,1 рЛ и ±2,5% от конечного значения шкалы на каждые 10 К (10 °C) изменения температуры относительно температуры нормальных условий при измерении тока в диапазоне от 0,1 до 100 рЛ.

    • 2.7. Диапазон измерения коэффициента передачи тока h2ib транзистора от 0,9 до I. Предусмотрена шкала для отсчета h2le.

    • 2.8. Основная погрешность измерения коэффициента передачи тока h2jb транзистора не превышает ±5% от разности конечного и начального значений шкалы.

    • 2.9. Дополнительная погрешность измерения коэффициента передачи тока h2ib транзистора при изменении температуры окружающей среды от 278 К (5 °C) до 313 К (40 °C) не превышает ±2,5% от разности конечного и начального значений шкалы на каждые 10 К (Ю°С) изменения температуры относительно температуры нормальных условий.

    • 2.10. Прибор обеспечивает контроль наличия короткого замыкания между коллектором и эмиттером транзистора.

    • 2.11. Диапазон измерения выходной проводимости транзистора от 0,4 до 4 pS.

    • 2.12. Основная погрешность измерения выходной проводимости транзистора не превышает ±5% от конечного значения шкалы.

    • 2.13. Дополнительная погрешность измерения выходной проводимости при изменении температуры окружающей среды от 278 К (5 °C) до 313 К (40 °C) не превышает ±2,5% от конечного значения шкалы на каждые 10 К (10 °C) изменения температуры относительно температуры нормальных условий.

    • 2.14. Частота переменного напряжения, используемого при проверке параметров транзисторов, (1000 ±400) Hz.

    • 2.15. Прибор обеспечивает измерение параметров транзисторов проводимости р-п-р и п-р-п в двух режимах по постоянному току:

ток эмиттера, равный I mA, напряжение коллектора, равное 4,5 V;

ток эмиттера, равный 5 mA, напряжение коллектора, равное 4,5 К

  • 2.16. Погрешность задания тока эмиттера п напряжения коллектора не превышает ±3% при питании прибора от сети.

При воздействии влияющих факторов и при батарейвом питании прибора погрешность задания тока эмиттера и напряжения коллектора не гарантируется.

  • 2.17. Диапазон измерения прямого напряжения диода и напряжения стабилизации стабистора от 0,1 до 3 К

  • 2.18. Основная погрешность измерения прямого напряжения диода и напряжения стабилизации стабистора не превышает ±5% от конечного значения шкалы.

  • 2.19. Дополнительная погрешность измерения прямого напряжения диода и напряжения стабилизации стабистора при изменении температуры окружающей среды от 278 К (5 °C) до 313 К (40 °C) не превышает ±2,5% от конечного значения шкалы на каждые 10 К (10 СС) изменения температуры относительно температуры нормальных условий.

  • 2.20. Диапазон установки прямого тока диода от 5 до 100 mA при батарейном питании и от 5 до 300 mA при питании прибора от сети.

  • 2.21. Основная погрешность установки прямого тока диола не превышает ±2% от конечного значения шкалы.

  • 2.22. Дополнительная погрешность установки прямого тока диода при изменении температуры окружающей среды в пределах от 278 К (5 СС) до 313 К (40 6С) не превышает ±2% от конечного значения шкалы на каждые 10 К (10 °C) изменения температуры относительно температуры нормальных условий.

  • 2.23. Диапазон установки обратного напряжения диода от 10 до 400 V.

  • 2.24. Основная погрешность установки обратного напряжения диода не превышает ±2% от конечного значения шкалы.

  • 2.25. Дополнительная погрешность установки обратного напряжения диода при изменении температуры окружающей среды от 278 К (5 °C) до 313 К (40 °C) не превышает ±1% от конечного значения шкалы на каждые 10 К (10 °C) изменения температуры относительно температуры нормальных условий.

  • 2.26. Диапазон измерения напряжения стабилизации стабилитрона от 3 до 30 К

  • 2.27. Основная погрешность измерения напряжения стабилизации стабилитрона не превышает ±5% от конечного значения шкалы.

  • 2.28. Дополнительная погрешность измерения напряжения стабилизации стабилитрона при изменении температуры окружающей среды от 278 К (5 °C) до 313 К (40 °C) не превышает ±2,5% от конечного значения шкалы на каждые 10 К (10 СС) изменения температуры относительно температуры нормальных условий.

  • 2.29. Время установления рабочего режима 5 min, при котором обеспечиваются технические характеристики прибора.

  • 2.30. Питание прибора от сети переменного тока напряжением 220±22 V, частотой 50±0,5 //z. содержанием гармоник до 5% или от батарей (6 элементов 373).

  • 2.31. Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 12 И-Л.

  • 2.32. Ток, потребляемый прибором от батарей при различных режимах работы, не превышает:

а) НО mA при измерении обратного тока диодов;

б) 150 тЛ при измерении прямого напряжения диодов;

в) 50 mA при измерении параметров транзисторов.

  • 2.33. Продолжительность непрерывной работы в рабочих условиях 8 h при питании прибора от сети. После 8 h работы повторное включение прибора производится с перерывом не менее 1 h.

Продолжительность суммарной или непрерывной работы прибора на свежеизготовленных элементах 373 не менее:

а) 20 h при измерении обратного тока диодов;

б) 15 h при измерении прямого напряжения диодов;

н) 60 h при измерении параметров транзисторов.

  • 2.34. Нормальные условия эксплуатации прибора:

а) температура окружающей среды 293 ±5 К (20 ±5°C);

б) относительная влажность воздуха 65 ±15%;

в) атмосферное давление 100 ±4 kPa (750 ±30 mm Hg).

  • 2.35. Наработка на отказ не менее 20 000 h.

  • 2.36. Срок хранения прибора в капитальном отапливаемом хранилище 10 лет, в капитальном неотапливаемом хранилище 5 лет.

Средний срок службы прибора 10 лет.

Средний ресурс 10 000 h.

  • 2.37. Габаритные размеры: прибора 300X205X185 mm;

укладочного ящика 389±5х256±5х252±5 mm; транспортной тары приведены в таблице приложения 6.

  • 2.38. Масса не более:

прибора 6 kg;

укладочного ящика с прибором 12 kg;

прибора в транспортной упаковке 25 kg.

  • 3. СОСТАВ ПРИБОРА

    • 3.1. Прибор поставляется в комплекте, приведенном в табл. 1.

      Таблица J

      Наименование

      Обозначение

      Количество

      Примечание

      Испытатель маломощных транзисторов и диодов

      2.740.024

      1

      Коробка

      6.876.161

      1

      Держатель контактов

      6 624.13]

      1

      Держатель контактов

      6.624.132

      1

      Поставляет-

      Корпус

      8.037.043

      6

      сн по спецзаказу потребителя

      Пружина контактная

      7.730.008

      4

      Вставка плавкая

      ВП1-1-0.5 А 250 V Лампа СМНЧъЗ-20-2 Техническое описание и инструкция по Эксплуатации

      2.746.024 ТО

      1

      1

      1

      Книге 1

      Схемы электрические принципиальные

      4.079.033*49

      1

      Альбом

      Формуляр

      2.746.024 ФО

      1

      Книга 2

      * Укладочный пшнк

      4.161.381

      1

      * Допускается вместо укладочного ящика упаковку производить с установкой защитных вкладышей на переднюю и заднюю панели.

      Примечания: I. Прибор батарейными источниками питания (элементами 373) не комплектуется.

      2. При поставке на экспорт дополнительный ЗИП поставляется в комплекте прибора при наличии специального заказ наряда на его поставку в объеме, указанном в таблице 2.

      Таблица 2

      Наименование

      Обозначение

      Количество

      Примечание

      Диод МД218

      1

      Диод Д223Б

      2

      Днод Д237Б

      1

      Стабилитрон 2С156А

      1

      Стабилитрон Д814Г

      1

      Транзистор МП21Б

      1

      В техническом описании прибора

      Л2-54:

      о

      стр. 8, Е-я строка снизу:

      у

укладочного ящяка 333+10x262+10x252*10 юа стр.9, 9-я строка сверху:

коробка 4.IB0.0I3 I

Наименование

Обозначение

Количество

Примечание

Транзистор 2Т201В

1

Транзистор 2Т203В

1

Транзистор 2П303Б

1

Транзистор 2Т603Б

1

Транзистор 2Т837Е

1

Переключатель галетный

5П8Н-К8

1

Переключатель галетный

ЗП12Н-К8

1

Микросхема 122УН1Б

1

4. УСТРОЙСТВО и работа прибора И ЕГО СОСТАВНЫХ частей

  • 4.1. Принцип действия

  • 4.1.1. Прибор обеспечивает измерение основных параметров маломощных биполярных транзисторов (обратного тока коллектора 1СВ0, коэффициента передачи тока Ьац, , выходной проводимости Ьгг, короткого замыкания КЗ между коллектором и эмиттером), полупроводниковых диодов (обратного тока , прямого напряжения Up ), стабилитронов и стабисторов (напряжения стабилизации Uz). Каждый параметр измеряется при помощи схемы, собираемой нз соответствующих составных частей при помощи коммутации согласно электрической функциональной схеме рис. 2.

  • 4.1.2. Измерение обратного тока коллектора транзистора (положение 1СВО переключателя SI и положение п-р-п переключателя S2) производится по схеме, состоящей из измерителя малых токов и индикатора. Режим измерения задается от источника питания (сетевого или батарейного в зависимости от положения переключателя S6 СЕТЬ БАТАРЕЯ). Напряжение коллектора Ес, полярность которого зависит от положения переключателя S2, подается на держатель полупроводниковых приборов, к которому подключен проверяемый транзистор. Падение напряжения на делителях цепи базы, пропорциональное обратному току' коллектора, подается на вход измерителя малых токов я индицируется индикатором. Схема измерения обратного тока коллектора транзистора приведена на рис. 3.

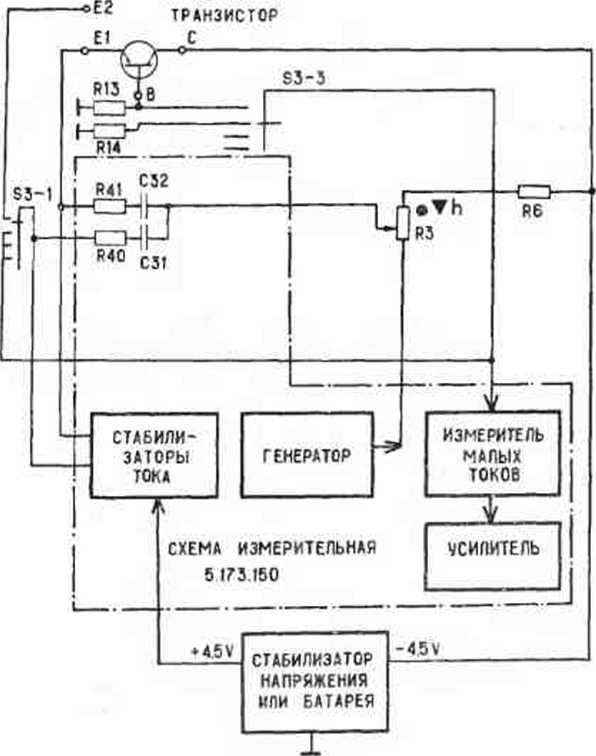

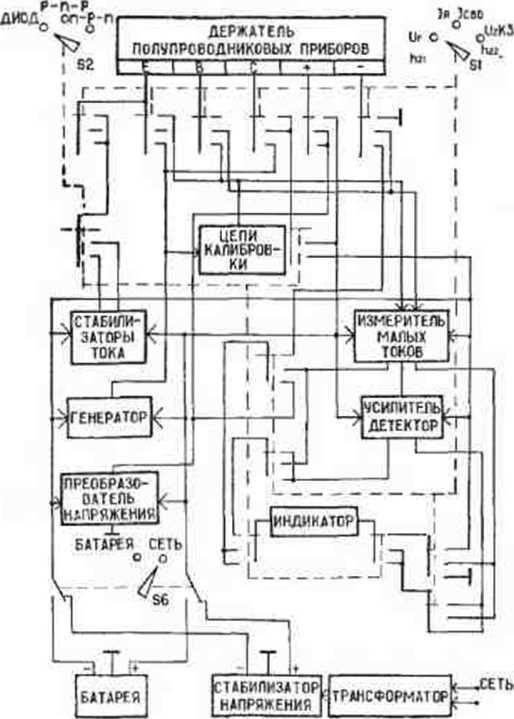

Рис. 2. Электрическая функциональная схема прибора

ОВЕРЯЕМЫ

Рис. 3. Схема изм<

  • 4.1.3. Измерение коэффициента передачи тока транзистора (положение п-р-п или р-п-р переключателя ДИОД-ТРАНЗИСТОР, положение h21 переключателя S1) производится по схеме, состоящей из генератора, измерителя малых токов, используемого в качестве буферного каскада, усилителя, в состав которого входит детектор, и индикатора. Режим измерения задается от источника питания (сетевого или батарейного в зависимости от положения переключателя S6 СЕТЬ БАТАРЕЯ). Напряжение коллектора Ес задается непосредственно от источников питания, а ток эмиттера необходимой полярности — от стабилизаторов тока. Сигнал переменного тока от генератора в режиме калибровки подается через цепь калибровки на вход измерителя малых токов. Путем регулировки амплитуды генератора производится калибровка прибора (установка стрелки индикатора на отметку 0,9 шкалы Ь2ц,). В режиме измерения сигнал от ie-нератора поступает на эмиттер проверяемого транзистора, а сигнал, снимаемый с нагрузки базы, обратно пропорциональный величине коэффициента передачи тока, подается на вход измерителя малых токов. Усиленный и продетектирован-ный сигнал индицируется индикатором с обратной шкалой, которая проградуирована взаимосвязанными величинами h2i ье li2ie • Схема измерения коэффициента передачи тока транзистора приведена на рис. 4. Согласно данной схеме градуировка шкалы h2i ь индикатора производится по формуле

    h2| ь =

    R14-R40 k

    R41-R13 ’ ’

    (1)

где к — отклонение стрелки индикатора в относительных величинах (к =0—1); RI3, R14 по схеме принципиальной электрической 2.746.024 ЭЗ.

Градуировка шкалы коэффициента передачи транзистора Kaiе в схеме с общим эмиттером производится по формуле

ь

1 — Ьль

(2)

  • 4.1.4. Измерение выходной проводимости транзистора (положение ha переключателя S1 и положение п-р-п или р-п-р переключателя S2) производится по схеме, состоящей из генератора, измерителя малых токов, используемого в ка-

ПРОВЕРЯЕМЫЙ

Рис. 4. Схема измерения коэффициента передачи тока транзистора

честве буферного каскада, усилителя, в состав которого входит детектор, и индикатора. Режим измерения задается от источника питания (сетевого или батарейного в зависимости от положения переключателя СЕТЬ БАТАРЕЯ). Напряжение коллектора Ес подается от источников питания, а ток эмиттера — от стабилизаторов тока.

Сигнал переменного тока от генератора в режиме калибровки подается через цепь калибровки на вход измерителя малых токов. Путем регулировки амплитуды генератора производится калибровка прибора (установка стрелки индикатора на отметку 4 шкалы h^). В режиме измерения сигнал от генератора поступает на коллектор проверяемого транзистора, а снимаемый с нагрузки базы сигнал, пропорциональный величине выходной проводимости, подается на вход измерителя малых токов. Усиленный и продетектированный сигнал индицируется индикатором. Схема измерения выходной проводимости транзистора приведена на рис. 5. Согласно данной схеме выходная проводимость транзистора пропорциональна относительной величине сигнала переменного тока (К==0—1) и выражается формулой

Им == к •

R13

RI4-R40

(3)

  • 4.1.5. Определение короткого замыкания между коллектором и эмиттером транзистора (положение КЗ h22 переключателя S1 и положение п-р-п или р-п-р переключателя S2) производится по схеме, состоящей из генератора, измерителя малых токов, используемого в качестве буферного каскада, усилителя, в состав которого входит детектор, и индикатора. Режим задается аналогично, как при измерении выходной проводимости.

Сигнал переменного тока от генератора подается на коллектор проверяемого транзистора, а снимаемый с эмиттера сигнал подается на вход измерителя малых токов. Усиленный и продетектированный сигнал индицируется индикатором. При наличии короткого замыкания между эмиттером и коллектором полный сигнал генератора подается на вход измерителя малых токов, и стрелка индикатора выходит за пределы рабочей части шкалы. Схема контроля короткого замыкания между коллектором и эмиттером транзистора приведена на рис. 6.

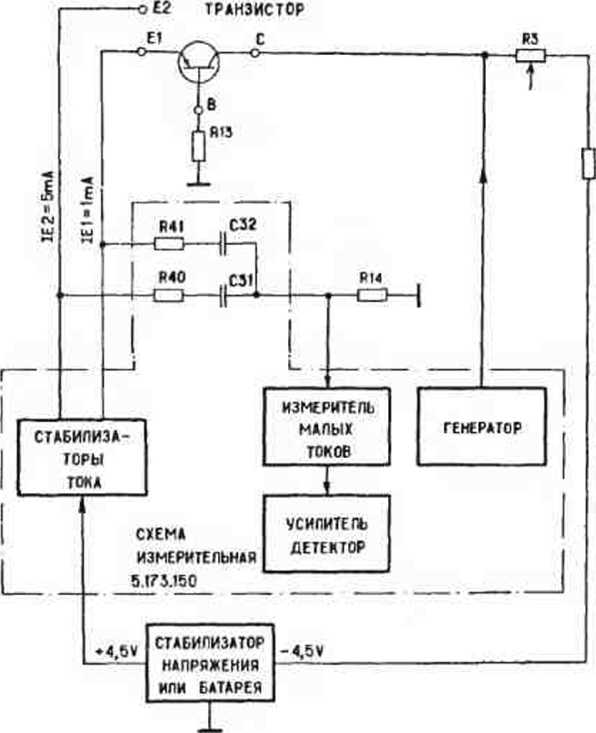

Рис. 5. Схема измерения выходной проводимости транзистора

ПРОВЕРЯЕМЫЙ

Рнс. 6. Схема контроля короткого замыкания между коллектором н эмиттером транзистора

пмйояЕмыа

Рис 7. Схема установки обратного напряжения диола н измерения обратного тока диола

  • 4.1.6. Измерение обратного тока диода, подключенного между контактами + и — держателя полупроводниковых приборов (положение ДИОД переключателя S2 и положение Ir переключателя S1), производится по схеме, состоящей из измерителя малых токов и индикатора. Режим измерения задается от преобразователя напряжения. Падение напряжения па входных цепях измерителя малых токов, пропорциональное обратному току диода, индицируется индикатором. Схема установки обратного напряжения диода и измерения обратного тока диода приведена на рис. 7.

  • 4.1.7. Измерение прямого напряжения диода и напряжения стабилизации стабистора (положение UpV переключателя S1 и положение ДИОД переключателя S2) производится при помощи индикатора, подключенного по схеме вольтметра параллельно проверяемому диоду или стабистору. Режим измерения в виде прямого тока задается от источников питания прибора. Результат измерения напряжения индицируется индикатором. Схема установки прямого тока диода и измерения прямого напряжения диода или напряжения стабилизации стабистора приведена на рис. 8.

♦4,6V

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ИЛИ батарея

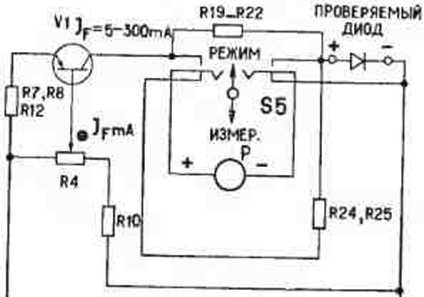

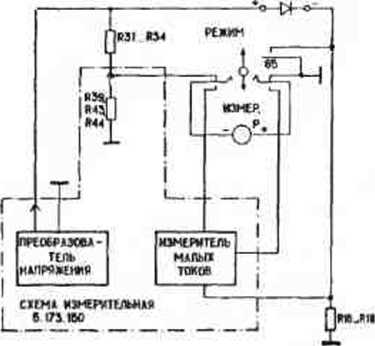

Рис 8. Схема установки прямого тока диода, измерения прямого напряжения диода и напряжения стабилизации стабистора

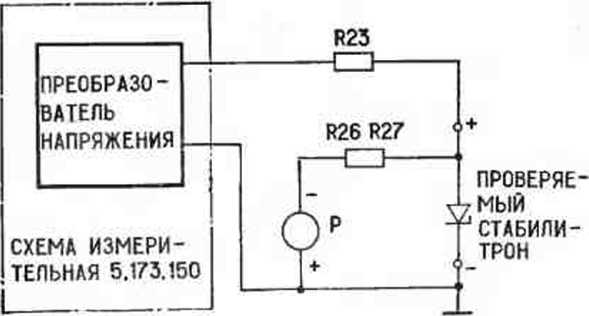

Рис. 9. Схема измерения напряжения стабилизации стабилитрона

  • 4.1.8. Измерение напряжения стабилизации стабилитрона (положение Uz переключателя St и положение ДИОД переключателя S2) производится при помощи индикатора, подключенного по схеме вольтметра параллельно проверяемому стабилитрону. Режим измерения задастся от преобразователя напряжения. Результат измерения напряжения стабилизации индицируется индикатором. Схема измерения напряжения стабилизации стабилитрона приведена на рис. 9.

  • 4.2. Схема электрическая принципиальная

  • 4.2.1. Испытатель маломощных транзисторов и диодов 2.746.024 собран по схеме, состоящей из следующих узлов: AI—схема измерительная 5.173.150; G1 — стабилизатор напряжения 5.123.125; Х2 — держатель полупроводниковых приборов 6.624.133; Р — прибор измерительный; GB1...GB6 — батарея. Схемы электрические принципиальные приведены в альбоме 2.

  • 4.2.2. Питание всех узлов и цепей прибора осуществляется напряжением 4,5 V, минус 4,5 V относительно корпуса от стабилизатора напряжения G1 при питании прибора от сети (положение СЕТЬ переключателя S6.1) или от батареи GB1...GB6 (шесть элементов 373) при батарейном питании прибора (положение БАТАРЕЯ переключателя S6.2). Питание подается при положениях РЕЖИМ или ИЗМЕР. ключа S5.

  • 4.2.3. Режим измерения проверяемому транзистору задается от источников напряжения 4,5 V и минус 4,5 V, которые служат напряжением коллектора, и от стабилизаторов тока, расположенных на плате схемы измерительной А1. Ток эмиттера задается величиной 1 mA и минус 1 mA при подключении эмиттера проверяемого транзистора к контакту Е1 держателя полупроводниковых приборов Х2 или величиной 5 mA и минус 5 mA при подключении эмиттера проверяемого транзистора к контакту F.2 держателя полупроводниковых приборов Х2.

Режим измерения проверяемого транзистора задается при положениях РЕЖИМ или ИЗМЕР. ключа S5. Полярность напряжения и тока зависит от положения р-п-р или п-р-п переключателя S2.

Ниже приводится описание схем отдельных узлов прибора.

  • 4.2.4. Схема измерительная 5.173.150 состоит из генерато-ра, измерителя малых токов, состоящего из истоковых повторителей напряжения, усилителя, детектора, стабилизатора напряжения, преобразователя напряжения, стабилизаторов тока и некоторых измерительных цепей.

Генератор предназначен для генерирования сигналов частотой 1000 //z, необходимых для измерения параметров haib» h-д и контроля короткого замыкания, и состоит из собственного генератора, собранного на микросхеме А1. и эм нт-терного повторителя, собранного на транзисторе V6. Конденсатор С1 в цепи положительной обратной связи и резистор R1 в цепи отрицательной обратной связи определяют частоту генератора. Для точной установки частоты генерируемых колебаний служит переменный резистор R1. С выхода генератора сигнал в виде прямоугольных импульсов поступает на эмнттерный повторитель, который нагружается через разъем внешними цепями измерения и калибровки параметров haib и 1122.

Истоковые повторители напряжения, образующие измеритель малых токов, предназначены для работы в балансной схеме измерения малых токов и для работы в качестве буферных каскадов в схеме усилителя с входами через конденсаторы СЗ, С12 (закрытые входы). Измерение тока осуществляется путем измерения напряжения на точных внешних резисторах при помощи вольтметра, образованного из истоковых повторителей и стрелочного индикатора.

Повторители собраны на транзисторах V7, V8, V9 и V10 с общей последовательной обратной связью по напряжению (резисторы R8, R19). Делитель Rll, R12, R13, R14 предназначен для создания опорного напряжения для установки нуля при измерении тока. Резистор R10 предназначен для регулировки чувствительности индикатора.

Усилитель необходим при измерении параметров hgi ь и Ья и контроля короткого замыкания. Он предназначен для усиления сигнала с частотой 1000 Hz и собран на микросхеме А2.

Детектор собран на микросхеме АЗ я транзисторах V14, VI5. Линейное детектирование обеспечивается благодаря включению диодов VI9, V20 в цепь отрицательной обратной связи. Выходной сигнал в виде постоянного напряжения снимается через фильтры R27, С22 и R28, С23.

Стабилизатор напряжения предназначен для поддержания напряжения питания схемы в заданных пределах. Он собран на транзисторе V13.

Преобразователь напряжения служит для преобразования постоянного напряжения питания схемы в напряжения 30, 100 и 400 V, необходимые при измерении обратного тока диода и напряжения стабилизации стабилитрона. Преобразователь напряжения состоит из двухтактного блокинг-гепера-тора, собранного на транзисторах V16 и VI7 и трансформаторе Т, схемы выпрямителя-удвоителя напряжения на элементах V25, V26, С25, С26. Конденсатор С19 в резистор R25 задают частоту и длительность импульсов блокинг-гене-ратора.

Стабилизаторы тока, собранные на транзисторах V23, V24, V27, V28, служат для поддержания постоянной величины тока эмиттера при измерении параметров транзисторов. Величина стабилизируемого тока задается резисторами R30 (5 mA), R31 (1 mA), R37 (минус 5 mA), R38 (минус 1 mA), включенными в эмнттерные цепи транзисторов.

Резисторы R39. R43 входят в состав вольтметра, используемого при установке обратного напряжения диода. Диоды V3I, V32, V33 являются ограничительными при измерении напряжения стабилизации стабилитрона. Резисторы R40, R4I и конденсаторы С31, С32 образуют цепи калибровки и измерения параметров транзисторов. Резисторы R42 и R44 предназначены для регулировки чувствительности стрелочного индикатора при настройке прибора (погрешность задания режима диода).

  • 4.2.5. Стабилизатор напряжения 5.123.125 предназначен для питания схем и узлов прибора и обеспечивает на выходе напряжение 9 V при токе нагрузки до 50 mA и напряжение 7—9 V при кратковременной нагрузке до 350 mA (время выдержки под нагрузкой не более 3 min). Стабилизатор напряжения представляет собой стабилизатор компенсационного типа с включенным последовательно с нагрузкой составным регулирующим элементом на транзисторе V5. Стабилизированное напряжение со стабилитрона V4 через делитель R3 и R8 подается на базу транзистора V5. При помощи резистора R3 устанавливается выходное напряжение стабилизатора. Схема выпрямителя — двухполупериодная, собранная на диодах V2, V3 и конденсаторе С2, обеспечивает необходимые электрические режимы на регулирующем элементе и других цепях. Напряжения 4,5 V и минус 4,5 К необходимые для питания проверяемого транзистора, образуются при помощи делителя R6. R7. средняя точка которого заземляется в схеме прибора. Транзистор V6 и резисторы R8—R10 используются при задании прямого тока диода и установке обратного напряжения диода.

  • 4.3. Конструкция

  • 4.3.1. Прибор выполнен в типовом малогабаритном корпусе с габаритными размерами 300x180x140 trim. Принцип конструирования функционально-узловой.

Основные узлы в радиоэлементы расположены на лицевой панели и задней стенке. К задней стенке прикреплены: силовой трансформатор, плата стабилизатора напряжения 5.123.125, держатель с крышкой для подключения батареи, состоящей из 6 элементов 373, шнур питания, держатель предохранителя, клемма для заземления корпуса прибора, резистор ►()◄ для грубой установки нуля при измерении обратных токов.

На лицевой панели установлен держатель полупроводниковых приборов 6.624.133 с крышкой, предназначенный для подключения проверяемых транзисторов и диодов.

На стержнях корпуса установлены кронштейны, служащие для установки печатной платы, на которой собрана схема измерительная 5.173.150 Плата устанавливается в направляющие и соединяется с разъемом, находящемся на кронштейне. План расположения элементов на плате приведен в приложении 4.

  • 4.3.2. На лицевой панели установлены следующие органы индикации и управления;

стрелочный индикатор для отсчета измеряемых параметров и контроля режимов измерения;

контрольная лампочка СЕТЬ для индикации сетевого питания;

блок кнопочных переключателей СЕТЬ и БАТАРЕЯ для включения и выключения питания прибора от сети или от батарей;

ключ РЕЖИМ-ИЗМЕР. для включения питания схемы прибора и проверяемого полупроводникового прибора при установке режима и проведении измерений;

галетный переключатель ДИОД-'ГРЛНЗИСТОР для коммутации схем измерения параметров диодов и транзисторов;

галетный переключатель РЕЖИМ для установки режима проверки напряжения источников питания и грубой установки режима измерения полупроводникового диода;

галетный переключатель (правый нижний) для выбора измеряемого параметра полупроводникового диода по обозначениям верхвего сектора и транзистора по обозначениям нижнего сектора;

галетный переключатель (правый верхний) для выбора диапазонов измерения параметров;

резистор переменный для плавной установки прямого тока диода; для плавной установки обратного напряжения диода;

резистор переменный ►<)◄ для точной установки нуля прибора при измерении обратных токов;

резистор переменный Th для калибровки прибора при измерении коэффициента передачи тока и выходной проводимости транзистора.

Плав размещения навесных элементов на передней панели со стороны монтажа приведен в приложении 7.

  • 5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

  • 5.1. На платах печатного монтажа маркировка производится согласно схеме электрической со стороны расположения элементов.

  • 5.2. На лицевой панели нанесены наименование прибора, его тип, порядковый номер, год выпуска изделия и обозначение органов управления.

  • 5.3. На задней стенке нанесены обозначения установлен ных элементов.

  • 5.4. Прибор после приемки ОТК пломбируется в шайбы, надетые на винты крепления лицевой панели, задней стенки и верхнего кожуха.

  • 5.5. Укладочные ящики пломбируются, используя проволоку, пропущенную через ушко запора ящика, и пломбу.

  • 6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

  • 6.1. Перед началом эксплуатации произведите визуальный внешний осмотр прибора в целом, проверьте наличие пломб и штампов ОТК на изделии.

  • 6.2. При проведении внешнего осмотра проверьте:

отсутствие механических повреждений, влияющих на точность показаний прибора, и подключение проверяемых полупроводниковых приборов;

наличие и прочность крепления органов управления и коммутаций, четкость фиксации их положений, плавность вращения ручек органов настройки, предохранителя, крышки на держателе полупроводниковых приборов;

правильность установки стрелки индикатора прибора на нулевую отметку шкалы;

состояние лакокрасочных покрытий и четкость маркировок;

отсутствие отсоединившихся или слабо закрепленных элементов схемы.

  • 6.3. Проверьте комплектность прибора путем сличения деталей, имеющихся в наличии, с данными формуляра о комплекте прибора.

  • 6.4. Снимите крышку батарейного отсека на задней стенке прибора, проверьте состояние контактов и правильность установки элементов батарей, если они были установлены заранее.

В случае, если работа с батарейным питанием на длительное время не предусматривается, извлеките батареи из батарейного отсека. В других случаях при работе прибора от сети батареи могут не извлекаться из прибора.

  • 6.5. В нерабочем состоянии на держатель полупроводниковых приборов должна быть надета крышка.

  • 6.6. При проверке полупроводниковых приборов соблюдайте правила измерения и эксплуатации, приводимые в паспортах и технических условиях на них.

  • 6.7. Не допускайте небрежного отношения к держателю полупроводниковых приборов, избегая поломки и засорения контактирующей части.

  • 6.8. При проверке транзисторов первым к держателю полупроводниковых приборов подключите вывод базы, а отключите его последним.

  • 6.9. Полупроводниковые приборы с диаметром выводов более I тт подключать непосредственно к контактам держателя полупроводниковых приборов запрещается. Измерение параметрон таких полупроводниковых приборов может производиться с помощью переходных проводников диаметром не более 1 тт.

  • 6.10. После ремонта и настройки, после пребывания в условиях, нс предусмотренных в данном техническом описании, также при сомнении в соответствии техническим данным, прибор должен подвергаться поверке.

  • 6.11. При перегрузке измерительного прибора (микроамперметра) возможно невозвращение стрелки к нулевой отметке (или залипание в упоре). В этом случае допускается легкое постукивание по корпусу (стеклу) прибора.

  • 7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 7.1. При проведении регулировочных и ремонтных работ, требующих вскрытия прибора, необходимо выполнять общие правила работы с электрическими установками.

  • 7.2. Элементы измерительной схемы 5.173.150 (трансформатор Т, диоды V25, V26, конденсаторы С25, С26, резистор R39, контакты разъема X), элементы лицевой панели прибора (контакты переключателей SI, S4, левый контакт 4- держателя полупроводниковых приборов) при положении ИЗМЕР. или РЕЖИМ ключа РЕЖИМ-ИЗМЕР., положении ДИОД переключателя ДИОД-ТРАНЗИСТОР могут находиться под напряжением до 400 V.

  • 7.3. Замену любого элемента производить только при отключенном от источников питания приборе.

  • 7.4. При подготовке изделия к эксплуатации, ремонт)', настройке н поверке необходимо:

а) проверить сопротивление изоляции пеней сетевого питания (между штырями сетевой вилки и клеммой zjx при нажатой кнопке СЕТЬ и отпущенной кнопке БАТАРЕЯ) путем замера при помощи мегомметра, обеспечивающего выходное напряжение порядка 500 V.

Сопротивление изоляции должно быть не менее 20 MQ в нормальных условиях (2 MQ при повышенной влажности воздуха);

б) заземлить корпусы приборов при помощи заземляющих проводов;

в) заземлить вспомогательное применяемое электрооборудование.

  • 7.5. Подключение проверяемого полупроводникового прибора, переключение режимов работы прибора должно производиться при среднем положении ключа РЕЖИМ-ИЗМЕР.

  • 7.6. Не трогать контакты держателя полупроводниковых приборов или подключенный к нему полупроводниковый диод при положении ИЗМЕР. или РЕЖИМ ключа РЕЖИМ-ИЗМЕР.

  • 7.7. В нерабочем состоянии прибора или при проверке полупроводниковых диодов держатель полупроводниковых приборов должен быть закрыт крышкой.

По требованию к электробезопасности прибор должен удовлетворять нормам класса защиты 01.

  • 8. ПОДГОТОВКА К РАБОТЕ

  • 8.1. Выньте прибор из укладочного ящика.

  • 8.2. Установите прибор на рабочем месте, заземлите корпус прибора при помощи заземляющего провода, подключив его между клеммой ® прибора и заземляющей шиной.

  • 8.3. Установите механический нуль стрелочного индикатора.

  • 8.4. При необходимости работы прибора от батарей снимите крышку батарейного отсека на задней стенке прибора и установите элементы батареи в гнезда держателя согласно обозначенной полярности, нажмите кнопку БАТАРЕЯ (кнопка СЕТЬ отпущена).

  • 8.5. При необходимости работы прибора от сети подключите шнур питания прибора к сети и нажмите кнопку СЕТЬ (кнопка БАТАРЕЯ отпущена). При этом должна загореться лампочка СЕТЬ.

  • 8.6. Прогрейте прибор в течение 5 min.

  • 8.7. Поставьте переключатель РЕЖИМ в положение Б1, ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ и убедитесь в отклонении стрелки индикатора большем, чем отмечено левой отметкой сектора Б1, Б2. Аналогичную проверку произведите при положении Б2 переключателя. Поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение.

  • 8.8. Проверьте исправность прибора, проделав указанные ниже операции.

8.8.1 Проверьте возможность установки прямого тока диода при положении ДИОД переключателя ДИОД-ТРАНЗИ-СТОР, положении Up V правого нижнего переключателя (переключателя параметров), положении 3 правого верхнего переключателя (переключателя диапазонов), положении РЕЖИМ ключа РЕЖИМ-ИЗМЕР., для чего закоротите проволокой контакты -I- (оба) и — держателя полупроводниковых приборов и путем вращения ручки lp mA V при положениях 30, 100 и 300 переключателя РЕЖИМ убедитесь в изменении отклонения стрелки прибора; поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение.

  • 8.8.2. Проверьте возможность измерения прямого напряжения диода при указанных выше положениях переключателя ДИОД-ТРАНЗИСТОР, правого верхнего и нижнего переключателей, положении 30 переключателя РЕЖИМ и наличии короткого замыкания контактов 4- (оба) и—держателя полупроводниковых приборов, ручку Ip-znAО|^V приблизительно в среднее положение, для чего ключ РЕЖИМ-ИЗМЕР. поставьте в положение ИЗМЕР. Стрелка должна оставаться на нулевой отметке (допускается отклонение стрелки от нулевой отметки не более чем па 0,5 деления верхней шкалы). Отключите проволоку от контакта—держателя полупроводниковых приборов н убедитесь в зашкаливании стрелки, полностью отключите проволоку и убедитесь в возвращении стрелки на нулевую отметку; поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение.

  • 8.8.3. Проверьте возможность установки обратного напряжения диода при положении ДИОД переключателя ДИОД-ТРАНЗИСТОР, положении I r правого нижнего переключателя (переключателя параметров), положении 100 правого верхнего переключателя (переключателя диапазонов), положении РЕЖИМ ключа РЕЖИМ-ИЗМЕР., для чего путем вращения ручки Ip/?zA L’pV при положениях 30, 100 н* 400 переключателя РЕЖИМ убедитесь в изменении отклонения стрелки прибора; поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение.

  • 8.8.4. Проверьте возможность измерения обратного тока диода при положении ДИОД переключателя ДИОД-ТРАНЗИСТОР, положении Ifl правого нижнего переключателя (переключателя параметров), положении 100 правого верхнего переключателя (переключателя диапазонов), положении 30 переключателя РЕЖИМ, положении ИЗМЕР. ключа РЕЖИМ-ИЗМЕР., для чего путем вращения ручки ► ()◄ и потенциометра ►О◄ на задней панели убедитесь в установке стрелки па нулевую отметку шкалы; выведите ручку

в крайнее левое положение; подключите резистор сопротивлением 100—200 AQ между контактами 4- (обоими) и — держателя полупроводниковых приборов и путем вращения ручки IpntAUoV убедитесь в отклонении стрелки прибора; поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение и снимите резистор.

  • 8.8.5. Проверьте возможность измерения напряжения стабилизации стабилитрона при положении ДИОД переключателя ДИОД-ТРАНЗИСТОР, положении Uz V правого нижнего переключателя (переключателя параметров), положении 30 правого верхнего переключателя (переключателя диапазонов), положении 100 переключателя РЕЖИМ, положении ИЗМЕР. ключа РЕЖИМ-ИЗМЕР., для чего закоротите проволокой контакты + (оба) и—держателя полупроводниковых приборов; стрелка прибора при этом должна находиться на нулевой отметке шкалы; отключите проволоку от контакта — держателя полупроводниковых приборов и убедитесь в зашкаливании стрелки, полностью отключите проволоку и убедитесь в возвращении стоелки на нулевую отметку; поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение.

  • 8.8.6. Проверьте возможность измерения коэффициента передачи тока транзистора при положении п-р-п переключателя ДИОД-ТРАНЗИСТОР, положении h2| правого нижнего переключателя (переключателя параметров), положении Th правого верхнего переключателя (переключателя диапазонов), положении ИЗМЕР. ключа РЕЖИМ-ИЗМЕР., для чего путем вращения ручки Th установите стрелку прибора на крайнюю правую отметку шкалы; поставьте правый верхний переключатель (переключатель диапазонов) в положение Нгь при этом стрелка прибора должна установиться около отметки I шкалы hsib • убедитесь в зашкаливании стрелки при замыкании проволокой контакта В с контактом Е1 держателя полупроводниковых приборов; снимите замыкающую проволоку с держателя полупроводниковых приборов; ключ РЕЖИМ-ИЗМЕР. поставьте в среднее положение; проведите аналогичную проверку при положении р-п-р переключателя ДИОД ТРАНЗИСТОР.

  • 8.8.7. Проверьте возможность измерения обратного тока коллектора транзистора при положении п-р-п переключателя ДИОД-ТРАНЗИСТОР, положении i^o рА правого нижнего переключателя (переключателя параметров), положении 100 правого верхнего переключателя (переключателя диапазонов), положении ИЗМЕР. ключа РЕЖИМ-ИЗМЕР., для чего путем вращения ручки ► и потенциометра ► 0 на задней панели убедитесь в установке стрелки на нулевую отметку шкалы; подключите резистор сопротивлением 80—120 kQ между контактами С и В держателя полупроводниковых приборов и убедитесь в отклонении стрелки; поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение и снимите резистор, проведите аналогичную проверку при положении р-п-р переключателя ДИОД-ТРАНЗИСТОР.

  • 8.8.8. Проверьте возможность измерения выходной проводимости и контроля короткого замыкания транзистора при положении п-р-п переключателя ДИОД-ТРАНЗИСТОР, положении КЗ Им правого нижнего переключателя (переключателя параметров), положении Th правого верхнего переключателя (переключателя диапазонов), положении ИЗМЕР. ключа РЕЖИМ-ИЗМЕР., для чего путем вращения ручки Th установите стрелку прибора на крайнюю правую отметку шкалы; поставьте правый верхний переключатель (переключатель диапазонов) в положение 1122> при этом стрелка прибора должна установиться около нулевой отметки шкалы Vh22; убедитесь в зашкаливании стрелки при замыкании проволокой контакта С с контактом В держателя полупроводниковых приборов; снимите замыкающую проволоку и поставьте правый верхний переключатель (переключатель диапазонов) в положение КЗ, замкните проволокой контакт С с контактом Е1 держателя полупроводниковых приборов и убедитесь в зашкаливании стрелки прибора; снимите замыкающую проволоку с держателя полупроводниковых приборов; ключ РЕЖИМ-ИЗМЕР. поставьте в среднее положение; проведите аналогичную проверку при положении р-п-р переключателя ДИОД-ТРАНЗИСТОР.

8.9. Для расширения возможностеГг применения прибора используйте держатели контактов 6.624.131 или 6.624.132, входящие в состав комплекта прибора. Держатели контактов надеваются на контакты транзисторной части держателя полупроводниковых приборов и позволяют подключение транзисторов с конструкцией выводов, не позволяющих подключение их непосредственно к держателю полупроводниковых приборов. Держатель 6.624.131 предназначен для подключения транзисторов с плоскими параллельными выводами, а держатель 6.624.132, к которому припаяны провода с контактным приспособлением потребителя, предназначен для подключения транзисторов в любом конструктивном выполнении. В последнем случае в контактном приспособлении потребителя должны быть предусмотрены меры по устранению генерации проверяемых транзисторов.

  • 9. ПОРЯДОК РАБОТЫ

  • 9.1. Подготовка к проведению измерений

  • 9.1.1. После включения, пятиминутного прогрева н проверки работоспособности прибора поставьте переключатель ДИОД-ТРАНЗИСТОР в положение п-р-п или р-п-р в зависимости ог структуры проверяемого транзистора или в положение ДИОД при измерении параметров диодов, стабисторов или стабилитронов. Поставьте переключатель РЕЖИМ в положение 30. Поставьте ручку на передней панели в среднее положение.

  • 9.1.2. Поставьте правый нижний переключатель (переключатель параметров) в положение 1соо цА для транзисторов или 1р для диодов, ключ РЕЖИМ-ИЗМЕР. в положение ИЗ-МЕР. и потенциометром k-О^ на задней панели установите стрелку индикатора приблизительно на нулевую отметку, а ручкой на передней панели точно на нулевую отметку. Поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение, а переключатель ДИОД-ТРАНЗИСТОР в положение п-р-п или р-п-р.

  • 9.1.3. Снимите крышку с держателя полупроводниковых приборов.

  • 9.1.4. Подключите проверяемый транзистор к держателю полупроводниковых приборов согласно обозначениям и расположению выводов. Эмиттер проверяемого транзистора под-

ключнте к контактам Е1 илн Е2 в зависимости от требуемого тока эмиттера (при подключении к контакту Е1 ток эмиттера равен ! mA, при подключении к контакту Е2 ток эмиттера равен 5 тЛ). При проверке параметров полупроводниковых диодов, стабисторов или стабилитронов подключите проверяемый полупроводниковый прибор к контактам + и — держателя полупроводниковых приборов, причем длина выводов проверяемого полупроводникового прибора должна быть достаточной для одновременного контактирования с обоими контактами 4- держателя полупроводниковых приборов. После подключения полупроводникового диода, стабистора или стабилитрона наденьте крышку на держатель полупроводниковых приборов.

  • 9.2. Проведение измерений

  • 9.2.1. Определение короткого замыкания между коллектором и эмиттером проверяемого транзистора при заранее подключенном транзисторе производится следующим образом:

поставьте правый нижний переключатель (переключатель параметров) в положение КЗ h22’.

поставьте правый верхний переключатель (переключатель диапазонов) в положение КЗ;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. При коротком замыкании между коллектором и эмиттером транзистора стрелка индикатора прибора будет зашкаливать.

  • 9.2.2. Измерение выходной проводимости транзистора при заранее подключенном проверяемом транзисторе производится в следующей последовательности:

поставьте правый нижний переключатель (переключатель параметров) в положенно КЗ ha;

поставьте правый верхний переключатель (переключатель диапазонов) в положение Vh;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и ручкой Th установите стрелку индикатора на деление 4 шкалы hj2, поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение;

поставьте правый верхний переключатель (переключатель диапазонов) в положение h^;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и по шкале индикатора прибора отсчитайте величину выходной проводимости в

поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение; если при измерении выходной проводимости транзистора стрелка индикатора находится на нулевой отметке или около нее, то в этом случае имеется или малая выходная проводимость проверяемого транзистора, или отсутствует контакт выводов транзистора с держателем полупроводниковых приборов, или имеется обрыв внутри корпуса транзистора; отсутствие контакта или обрыв внутри корпуса транзистора индицируется отсутствием отклонения стрелки при проверке по пп. 9.2.1, 9.2.3, 9.2.4;

если при измерении выходной проводимости стрелка индикатора зашкаливает, то в этом случае имеется или большая выходная проводимость проверяемого транзистора, или короткое замыкание между коллектором и базой транзистора; короткое замыкание индицируется зашкаливанием стрелки индикатора при проверке транзистора согласно п. 9.2.4.

  • 9.2.3. Измерение коэффициента передачи тока транзистора при заранее подключенном транзисторе производится в следующей последовательности:

поставьте правый нижний переключатель (переключатель параметров) в положение h^;

поставьте правый верхний переключатель (переключатель диапазонов) в положение Th;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и ручкой Vii установите стрелку индикатора на деление 0,9 шкалы 1121 ь • поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение;

поставьте правый верхний переключатель (переключатель диапазонов) в положение hai;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и по шкале haib или h^iе индикатора прибора отсчитайте величину коэффициента передачи тока;

поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение; если при измерении коэффициента передачи тока стрелка индикатора находится на отметке I шкалы hsi ь или около нее, то в этом случае имеется или большой коэффициент передачи тока, или обрыв внутри корпуса транзистора между выводами эмиттера и базы, или отсутствует контакт между выводами эмиттера и базы транзистора и контактами Е1 (Е2) или В держателя полупроводниковых приборов; исправность эмнттсрного перехода может быть проверена аналогично п. 9.2.4. подключив эмиттер н базу проверяемого транзистора соответственно к контактам С и В держателя полупроводниковых приборов;

если при измерении коэффициента передачи тока стрелка индикатора зашкаливает в правую сторону, то в этом случае или коэффициент передачи тока меньше, чем диапазон измерения прибора, или имеется короткое замыкание внутри корпуса транзистора между эмиттером и базой; короткое замыкание или чрезмерный ток эмиттерного перехода индицируется зашкаливанием стрелки индикатора при проверке аналогично п. 9.2.4, подключив эмиттер и базу проверяемого транзистора соответственно к контактам С и В держателя полупроводниковых приборов.

  • 9.2.4. Измерение обратного тока коллектора транзистора при заранее установленной на нуль стрелке индикатора прибора согласно п. 9.1.2 и подключенном проверяемом транзисторе производится в следующей последовательности:

поставьте правый нижний переключатель (переключатель параметров) в положение 1С|1О рА;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и по шкале 10 V, 1 индикатора прибора отсчитайте величину обратного тока коллектора, выбрав при помощи правого верхнего переключателя (переключателя диапазонов) такой диапазон измерения (диапазоны 0,1; 1; 10 и 100 рА), чтобы возможно было произвести уверенный отсчет показаний индикатора прибора;

поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение; если при измерении обратного тока коллектора стрелка индикатора не отклоняется или отклоняется незначительно, то в этом случае или ток проверяемого транзистора, менее контролируемого данным прибором, или имеется обрыв внутри корпуса транзистора, или отсутствует контакт между вы водами транзистора и контактами В или С держателя полупроводниковых приборов; обрыв или отсутствие контакта индицируется отсутствием или незначительным отклонением стрелки при проверке выходной проводимости согласно п. 9.2.2;

если при измерении стрелка зашкаливает, то в этом случае или обратный ток коллектора проверяемого транзистора более контролируемого данным прибором, или имеется короткое замыкание между коллектором и базой проверяемого транзистора; короткое замыкание индицируется зашкаливанием стрелки индикатора при проверке согласно п. 9.2.2.

  • 9.2.5. Измерение обратного тока диода IR при заранее установленной на нуль стрелке индикатора прибора согласно п. 9.1.2 и подключенном проверяемом полупроводниковом диоде производится следующим образом:

поставьте правый нижний переключатель (переключатель параметров) в положение 1ц ;

установите режим измерения обратного тока полупроводникового диода, для чего поставьте ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ и, пользуясь переключателем РЕЖИМ (диапазоны 30. 100 и 400 V) и ручкой 1г/цД IJKV,установите по индикатору прибора требуемую величину обратного напряжения диода;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и по шкале 10 V, 1 индикатора прибора отсчитайте величину обратного тока диода, выбрав при помощи правого верхнего переключателя (переключателя диапазонов) такой диапазон измерения (диапазон 0,1; I; 10 и 100 рЛ), чтобы было возможно произвести уверенный отсчет показаний индикатора;

поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение; если при измерении обратного тока стрелка индикатора не отклоняется, то в этом случае или ток проверяемого полупроводникового прибора менее контролируемого данным прибором, или есть обрыв внутри корпуса проверяемого полупроводникового прибора, или отсутствует контакт между выводами проверяемого полупроводникового прибора и контактами держателя полупроводникового прибора; отсутствие контакта или обрыв индицируется зашкаливанием стрелки прибора при проверке согласно п. 9.2.6;

если при измерении стрелка зашкаливает, то в этом случае обратный ток диода более контролируемого данным прибором, или имеется короткое замыкание внутри корпуса проверяемого полупроводникового прибора; короткое замыкание индицируется зашкаливанием стрелки индикатора при проверке согласно п. 9.2.6.

  • 9.2.6. Измерение прямого напряжения подключенного диода или напряжения стабилизации подключенного стабистора производится следующим образом:

поставьте правый нижний переключатель (переключатель параметров) в положение Up V;

поставьте правый верхний переключатель (переключатель диапазонов) в положение 3;

установите режим измерения прямого напряжения полупроводникового диода или напряжения стабилизации стабистора, для чего поставьте ключ РЕЖИМ-ИЗМЕР. в положенно РЕЖИМ и, пользуясь переключателем РЕЖИМ (диапазоны 30, 100 гпА при батарейном питании прибора и диапазоны 30, 100, 300 mA при питании прибора от сети) и ручкой /nA Ur V установите по индикатору прибора требуемую величину прямого тока;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и отсчитайте величину прямого напряжения полупроводникового диода или напряжения стабилизации стабистора, выбрав при помощи правого верхнего переключателя (переключателя диапазонов) такой диапазон измерения (диапазоны 1 и 3 V), чтобы возможно было произвести уверенный отсчет показаний индикатора прибора;

поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение;

если при измерении прямого напряжения полупроводникового диода, стабилитрона или напряжения стабилизации стабистора стрелка не отклоняется, то в этом случае или отсутствует контакт между выводом проверяемого полупроводникового прибора и контактами + держателя полупроводниковых приборов, или есть короткое замыкание внутри корпуса проверяемого полупроводникового прибора; наличие короткого замыкания уточняется индикацией чрезмерного тока при проверке обратного тока согласно п. 9.2.5;

если стрелка индикатора зашкаливает в диапазоне 3 V, то в этом случае имеется или обрыв внутри корпуса проверяемого полупроводникового прибора, или отсутствует контакт между выводами полупроводникового прибора и контактом — держателя полупроводниковых приборов, или имеется напряжение стабилизации стабистора более 3 V; обрыв или отсутствие контакта подтверждается отсутствием обратного тока при проверке согласно п. 9.2.5.

  • 9.2.7. Измерение напряжения стабилизации подключенного стабилитрона производится следующим образом:

поставьте переключатель РЕЖИМ в положение 100;

поставьте правый нижний переключатель (переключатель параметров) в положение Uz V;

поставьте правый верхний переключатель (переключатель диапазонов) в положение 30;

поставьте ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. н отсчитайте величину напряжения стабилизации, выбрав при помощи правого верхнего переключателя (переключателя диапазонов) такой диапазон (диапазоны 10 и 30 V), чтобы возможно было произвести уверенный отсчет показаний индикатора прибора;

поставьте ключ РЕЖИМ-ИЗМЕР. в среднее положение; если при измерении напряжения стабилизации стрелка индикатора зашкаливает в диапазоне 30 V, то в этом случае или напряжение стабилизации больше, чем 30 И, или есть обрыв внутри корпуса стабилитрона, или отсутствует контакт между стабилитроном и контактом — держателя полупроводниковых приборов; обрыв или отсутствие контакта подтверждается, если при проверке стабилитрона согласно п. 9.2.6 его прямое напряжение более 3 V.

  • 9.2.8. Отключите проверяемый полупроводниковый прибор от держателя полупроводниковых приборов, снимите держатель контактов, если он использовался, наденьте крышку на держатель полупроводниковых приборов, отпустите кнопку СЕТЬ н отключите шпур питания прибора от сети (при сетевом питании) или отпустите кнопку БАТАРЕЯ (при батарейном питании).

  • 10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

    • 10.1. Характерные неисправности прибора и методы их устранения приведены в табл. 3.

Место и причины неисправности определяются путем проверки на работоспособность и проверки электрических режимов элементов (приложения 1, 2, 3, 5).

Наименование неисправности, внешнее проявление и дополнительные признаки

Метод устранений

Не светит лампочка СЕТЬ при подключенном к сети приборе н при нажатой кнопке СЕТЬ (отпущенной кнопке БАТАРЕЯ)

Отсутствует отклонение стрелки индикатора при положениях Б1 и Б2 переключателя S4, при положении РЕЖИМ или ИЗМЕР. ключа РЕЖИМ-ИЗ МЕР. и при нажатой кнопке СЕТЬ (отпущенной кнопке БАТАРЕЯ)

Отсутствует отклонение стрелки индикатора при положениях Б1 и Б2 переключателя РЕЖИМ, при положении РЕЖИМ или ИЗМЕР. ключа РЕЖИМ-ИЗ-МЕР. и при нажатой кнопке БАТАРЕЯ (отпущенной кнопке СЕТЬ).

Отклонение стрелки индикатора левее с<жто-рз Б1. Б2 при положениях Б1 и Б2 переключателя РЕЖИМ.

Перегорел предохранитель

Неисправен переключатель S6, обрыв в цепи сетевого питания (шнур сетевого питания. монтаж)

Перегорела лампочка Неисправен узел GI Неисправен трансформатор или есть обрыв проводов, ведущих от трансформатора к узлу GI

Обрыв в монтаже цепей контроля напряжения питания, переключателей S4.2, S4.3, ключа S5. резистора R25

Отсутствует контакт в цепях подключения батарей GBI...GB6

Неисправен узел GI

Неисправны батареи

Проверить, заменить

Проверить цепь сетевого питания омметром. исправить

Проверить, заменить

Проверить, исправить Проверить, заменить исправить

Проверить с помощью вольтметра наличие напряжения между контактами переключателя S4 и корпусом прибора При наличии напряжения проверить цепи, соединяющие узел GI со стрелочным индикатором; устранить неисправность Проверить, испра пить

Проверить, испра внть. настроить

Заменить

Наименование неисправности, внешнее проявление и дополнительные признаки

Метод

устранения

при положении РЕЖИМ ключа РЕЖИМ-ИЗМЕР.

Стрелка индикатора прибора не отклоняется или не выставляется с помощью ручки Vh на отметку 0.9 шкалы b9l h при положении Vh правого верхнего переключателя (переключателя диапазонов), при положениях Вл или КЗ В» правого нижнего переключателя (переключателя параметров), при положения п-р-п или р-п-р переключателя ДИОД-ТРАНЗИСТОР и при положении РЕЖИМ или ИЗМЕР. ключа   РЕЖИМ-ИЗ-

МЕР.

Стрелка индикатора прибора не устанавливается на нуль при положении IR(IcdoM) правого нижнего переключателя (переключателя параметров) и при положении ИЗМЕР. ключа РЕ-ЖИМ-ИЗМЕР.

Не устанавливается прямой ток диода при измерении прямого напряжения диода при положении Up V пра вого нижнего переключателя (переключателя параметров), положении ДИОД

Неисправны генератор, усилитель нлн цепи калнбропки R-10, C3I 8 узле А)

Обрыв в монтаже лере ключателей S3,  S).

ключа S5 п резисторов R3, R6

Неисправны повторители в узле AI, обрыв цепей установки нуля, неисправен резистор R2

Отсутствие напряжения питания — неисправность узла GI при сетевом питании и батареи GBI . GB6 при батарейном питании

Проверить наличие переменного напряжения частоты 1000 Hz на контакте XI/1518 узла AI. при помощи милливольтметра переменного тока.

Проверить, исправить

Проверить. яспра вить, заменить

Проверить с помощью вольтметра наличие напряжения питания, исправить

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина неисправности

Метод устранения

переключателя   ДИ

ОД-ТРАНЗИСТОР, при положениях 30,

Неисправны резисторы R4. RI0

Обрыв в монтаже цепей

Проверить, заменить

100 или 300 переключателя РЕЖИМ и положении    РЕЖИМ

ключа РЕЖИМИЗ-МЕР.

подачи тока (переключатели S4 2. S4.3, S4.4, ключ S5)

Проверить, исправить

Не устанавливается обратное    напряжение

диода при измерении обратного тока диода при положении 1 р

Неисправен преобразователь   напряжения,

неисправен делитель R39. R43, R44 узла А1

Проверить, исправить

правого нижнего пе-

реключателя    (пере

ключателя параметров). положении ДИОД    переключателя

ДИОД-ТРАНЗИСТОР, положении 30, 100 или 400    переключателя

РЕЖИМ и положении РЕЖИМ ключа РЕ-ЖИМ ИЗМЕР.

Обрыв или ошибки в монтаже цепей подачи напряжения (переключатели Sl.l; S4.I, ключ S5)

Проверить, исправить

При измерения напряжения стабилизации стабилитрона стрелка

11енсправен преобразователь    напряжения

узла AI.

Обрыв d мо)гтаже цепей измерения напряжения стабилизации (пе реключателя     S1.3,

S3.4, резисторы R22. R26, R27)

Проверить, исправить

измерительного при бора не отклоняется при положении U2 v правого нижнего переключателя    (пере

ключателя параметров), положении 1 или 3 правого верхнего переключателя (переключателя диапазонов); положении ДИОД переключателя ДИОД-ТРАНЗИ-СТОР и положении ИЗМЕР. ключа РЕЖИМ ИЗМЕР.

Проверить, исправить

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина неисправности

Метод устранения

Частота переменного напряжения. используемого при проверке па рамстрор транзисторов, отличается от номинальной (1000 Hz) более чем на ±400 Hz

Неисправны конденсатор С1 или резистор RI узла AI

Заменить неисправные элементы, после чего установить частоту генератора в диапазоне (1000± ±400) Hz при помощи резистора RI

  • 10.2. Ремонт прибора может производиться только в ремонтном органе с последующей его проверкой по всем пунктам раздела 12. Удобный доступ к плате измерительной схемы при отсутствии ремонтной платы обеспечивается при снятой задней стенке прибора.

  • 10.3. После устранения неисправностей, замены элементов или узлов необходимо провести настройку прибора имеющимися подстроечными элементами.

Настройка прибора производится в следующих условиях: температура окружающей среды 293 ±5 К (20 ±5 °C);

относительная влажность воздуха 65 ±15% при температуре воздуха 293 ±5 К (20 ±5 °C);

атмосферное давление 100 ±4 kPa (750 ±30 nun Ug);

  • 10.3.1. После устранения неисправностей в стабилизаторе напряжения 5.123.125 производится следующая настройка.

Подключите узел согласно схеме 2.746.024. К контактам 6 и 8 узла G1 подключите цифровой вольтметр, подключите прибор к сети, нажмите кнопку СЕТЬ (кнопка БАТАРЕЯ отпущена), переключатель РЕЖИМ — в положение Б1 и путем регулировки R3 установите выходное напряжение стабилизатора, равное 9 ±0,09 V.

Поставьте ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ или ИЗМЕР., при этом стрелка измерительного прибора должна установиться на отметке 10 шкалы 10 V, I (отклонение не более ±2 малых деления шкалы 10 V, I).

  • 10.3.2. Для проведения настройки генератора проверьте его частоту согласно п. 12.4.4д и, вращая ось резистора R1 измерительной схемы 5.173.150, установите требуемую частоту по частотомеру.

  • 10.3.3. Для настройки прибора после смены стрелочного индикатора проверьте прибор согласно п. 12.4.4 и. вращая ось резистора R42 платы 5.173.150, установите минимальную погрешность измерения тока при положении 100 переключателя РЕЖИМ.

Проверьте прибор согласно п. 12.4.4к; вращая ось резистора R44 платы 5.173.150, установите минимальную погрешность установки напряжения.

  • 10.3.4. Для настройки прибора после ремонта стабилизаторов тока измерительной схемы 5.173.150 проверьте прибор согласно п. 12.4.4с и во время проверки, вращая оси резисторов R30, R31, R37 и R38 схемы измерительной, установите токи 5 mA и 1 тАу минус 5 mA и минус I mA соответственно по внешним измерительным приборам.

  • 10.3.5. Для настройки прибора после ремонта схемы измерения малых токов проверьте прибор согласно пп. 12.4.4а, 12.4.46 и установите минимальную погрешность измерения, вращая ось резистора R10 схемы измерительной

  • 10.3.6. Для смены вышедших из строя контактов и корпусов контактов держателя полупроводниковых приборов снимите лицевую панель и субпанель прибора, отключите подсоединенные провода и элементы от контактов держателя полупроводниковых приборов, снимите его с субпанели, разберите и замените поврежденные контакты или корпусы новыми из комплекта прибора. Соберите держатель полупроводниковых приборов, установите его на субпанель прибора, восстановите монтаж и установите субпанель и лицевую панель на прибор.

Для предотвращения выхода из строя полупроводниковых приборов при проверке монтажа использовать омметр с измерительным напряжением не более 1,5 V.

  • 11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    • 11.1. Перед использованием прибора убедитесь в пригодности контактных пружин и корпусов контактов держателя полупроводниковых приборов и в случае их чрезмерного износа, поломки или непригодности замените.

    • 11.2. Снимите крышку батарейного отсека на задней стенке прибора в убедитесь в пригодности батарей и контактов для подключения батарей к использованию.

    • 11.3. В случае загрязнения контактов держателя полупроводниковых приборов очистите их техническим спиртом.

  • 12. ПОВЕРКА ПРИБОРА

    • 12.1. Вводная часть

      • 12.1.1. Настоящий раздел составлен в соответствии с ГОСТ 8.042-72 и устанавливает методы и средства поверки испытателя маломощных транзисторов и диодов Л2-54.

      • 12.1.2. В процессе эксплуатации прибор должен подвергаться периодической поверке в сроки, устанавливаемые руководителями организаций в зависимости от условий эксплуатации, но не реже 1 раза в год.

    • 12.2. Операции и средства поверки

      • 12.2.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 4, 5.

    • 12.3. Условия поверки и подготовка к ней

      • 12.3.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293 ±5 К (20 ±5 °C); относительная влажность воздуха 65 ±15%;

атмосферное давление 100 ±4 kPa (750 ±30 mm Hg). напряжение источника питания 220 ±4,4 V, 50 ± 1 Иге содержанием гармоник до 5%;

отсутствие вибрации, электрических и магнитных полей.

  • 12.3.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в п. 7.4 а) и в разделе «Подготовка к работе» ТО (пп. 8.2...8.7), подготовить к работе средства поверки согласно их инструкциям по эксплуатации.

Лица, допущенные к поверке, должны иметь соответствующую квалификацию и подготовку и соблюдать общие правила работы с электрическими установками.

11омер пункта раздела поверки

Наименование операций, проводимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

  • 12.4.2

  • 12.4.3

Внешний осмотр Опробование

12.4.4а

Проверка диапазона и определение основной погрешности измерения обратного тока коллектора транзистора (пп. 2.1, 22)

10. 30, 50. 70 и 100 цЛ (диап. 100 р.Л), 10 рЛ (диап. 10 цЛ), 1 |1Л (диап. 1 ц.Л), 0,01 и

0,1 цЛ (диап. 0,1 цЛ) при п-р-п; 0,01 и

0,1 цЛ (диап. 0,1 цЛ)

100 цЛ (диап. 100 нЛ) при р-п-р

±5% от к. ш. (0,1—100 цЛ) ±15% от к. ш.

(0,01—0,1 цЛ)

В7-16 или

В7-23

Б5-30 Р4002

124.46

Проверка диапазона и определение основной погрешности измерения обратного тока диода (пп. 2.5, 2.6)

0,1 цЛ (диап. 0,1 цЛ)

1 цЛ (диап. 1 цЛ),

10 цЛ (диап. 10 цЛ). 100 цЛ (диап. 100 цЛ)

±5% от к. ш. (1—100 цЛ) ±15% от к. ш.

(0,1 рЛ)

В7-16

Б5-30

Р4002

12.4.4b

Проверка диапазона и определение основной погрешности измерения коэффициента пе редачн тока транзистора (пп. 2.9, 2.10)

0,9; 0,91; 0,93; 0,95; 0,97; 0,99 при п-р-п н р-п-р, (контакты Е1 и Е2)

±5%

Р58

ОМЛТ-0,5

12.4.4г

Проверка диапазона и определение основной

0,4; 1; 2 и 4 цЗ при п-р-п н р-п-р

±5% от к. ш.

Р4001

Продолжение табл. 4

Номер пункта раздела поверки

Наименование операций, проводимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

погрешности измере ния выходной проводимости транзистора (пп 2.13, 2.14)

12.4.4Д

Проверка частоты переменного напряжения, используемого     при

проверке параметров транзистора (п. 2.16)

1000 Hz

±400 Hz

43-49 илн ЧЗ-34А

12.4 4е

Проверка величин и определение погрешности задания режима измерения параметров транзистора (пп. 2.17, 2.18)

= 1; 5 тЛ; минус 1; минус 5 тЛ;

Ес=4,5 V; минус 4,5 V

±3%

М2007 В7-23 нли

В7-16

Р58

12.4.4Ж

Проверка диапазона и определение основной погрешности измерения прямого напряжения диода и напряжения стабилизации стабистора (пп. 2.19, 2.20)

0,1; 0,3; 0,5; 0,7 и

1 V (диап. 1 V), 3 V (диап. 3 V)

±5% от к. ш.

В7-23 или

В7-16

РСП-1

12.4.4 и

Проверка диапазона и основной погрешности

5; 10; 20 и 30 mA (диап. 30 тЛ), 100 mA

±2% от к. ш.

М2007

РСП-1

Номер пункта раздела поверки

Наименование операций, проводимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

установки прямого тока диода (пп. 2^2, 2.23)

(диап. 100 mA), 300 mA

(диап. 300 mA)

12.4.4к

Проверка диапазона и определение основной погрешности установки обратного напряжения диода (пп. 2.25, 2.26)

10 и 30 V (диап. 30 V),

100 V (диап. 100 V),

400 V (диап. 400 V)

±2% от к. ш.

В7-16 или В7-23

Р4002

12.4.4л

Проверка диапазона и определение основной погрешности измерения напряжения стабилизации стабилитрона (пп. 2.28, 2.29)

3 и 10 V (диап. 10 V),

30 V (диап. 30 V)

±5% от к. ш.

В7-16

Р58

Примечания: 1. Вместо указанных в табл. 4 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью (табл. 5).

2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

Таблица 5

Наименование средств поверки

Требуемые технические характеристики средств поверки

Рекомендуемое средство

поверки

Приме

чание

пределы измерения

погрешность

Магазин сопротивлений

0.1-40000 Q

±1%

Магазин сопротивлений Р58

Магазин сопротивлений

0,25—2.5 MQ

±1%

Магазин сопротивлений рычажный Р4001 (или набор резисторов С2-13,   С2-14,

С2-23)

Магазин сопротивлений

0,1—10 MQ

100 ЛШ

±1%

±2%

Магазин сопротивлений рычажный Р4002 (или набор резисторов С2-23 и КВМ)

Частотомер

500—1500 Hz

±5%

Частотомер 43-49 или ЧЗ-34А

Вольтметр

0.1—1000 V

*0,5%

Вольтметр цифровой универсальный В7-23 или В7-16

Миллиамперметр

1—300 mA

*0.2%

Миллиамперметр М2007 (Ml 104)

Источник питания постоянного тока

до 20 V

Источник питания постоянного тока Б5-30

2 шт.

Реостат

11 Q

Реостат РСП-1-11 Q, 5 А

Резистор

900-910 Q

±5%

Резистор ОМЛТ-0,5-910 Q± ±5% (или С2-10,  С2-13,

МЯТ и др.)

  • 12.4. Проведение поверки

    • 12.4.1. При проведении операций поверки должны быть выполнены следующие работы:

внешний осмотр;

опробование; определение метрологических параметров.

  • 12.4.2.  При проведении внешнего осмотра должны быть проверены все требования по п. 6.2. Приборы, имеющие дефекты, бракуются и направляются в ремонт.

  • 12.4.3. Опробование работы прибора производится по п. 8.8 для оценки его исправности. Неисправные приборы бракуются и направляются в ремонт.

  • 12.4.4. Определение метрологических параметров:

а) проверка диапазона и определение основной погрешности измерения обратного тока коллектора транзистора.

Проверка диапазона и определение основной погрешности измерения обратного тока коллектора транзистора производится методом сравнения показаний прибора с заданным током при помощи источника питания постоянного тока Б5-30, магазина сопротивлений Р4002 и вольтметра цифрового универсального В7-16:

поставить переключатель ДИОД-ТРАНЗИСТОР в положение п-р-п, переключатель РЕЖИМ в положение 30, правый нижний переключатель (переключатель параметров) в положение 1сво рА, правый верхний переключатель (переключатель диапазонов) в положение 100 по шкале токов;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.;

установить стрелку индикатора прибора на нулевую отметку шкалы 10 V, I с помощью ручки ►0-^ и потенциометра ► ()◄ на задней панели;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение;

подключить к контакту В держателя полупроводниковых приборов через магазин сопротивлений (установлено сопротивление 100 №1) плюс источника питания постоянного тока, а к контакту ± держателя полупроводниковых приборов минус источника питания постоянного тока;

подключить параллельно источнику питания постоянного тока вольтметр цифровой универсальный.

Примечание. При использовании вольтметра цифрового универсального В7-23 входную клемму 0 не соединять с клеммой 3:

поставить органы регулировки выходного напряжения источника питания постоянного тока в крайнее левое положение;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.;

установить стрелку индикатора прибора на отметки 1 (10 рЛ), 3 (30 рЛ), 5 (50 рЛ), 7 (70 рЛ) и 10 (100 рЛ) по шкале 10 V. I путем изменения напряжения источника питания постоянного тока;

провести отсчет показаний вольтметра цифрового универсального;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; выставить сопротивление магазина 1 MQ;

поставить правый верхний переключатель (переключатель диапазонов) в положение 10 (по шкале токов);

поставить органы регулировки выходного напряжения источника питания постоянного тока в крайнее левое положение;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.;

установить стрелку индикатора прибора на отметку 10 (10 рЛ) шкалы 10 V, I путем изменения напряжения источника питания;

провести отсчет показаний вольтметра цифрового универсального;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение;

поставить органы регулировки выходного напряжения источника питания постоянного тока в крайнее левое положение.

Аналогичным образом провести измерения в положении 1 на отметке 10 (1 рЛ) и в положении 0,1 на отметках 1 (0,01 рЛ) и 10 (0,1 рЛ) при сопротивлении магазина 10 MQ и 100 MQ соответственно;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение;

отключить источник питания постоянного тока от держателя полупроводниковых приборов;

поставить переключатель ДИОД-ТРАНЗИСТОР в положение р-п-р; правый верхний переключатель (переключатель диапазонов) в положение 100 (по шкале tokod);

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР., установить стрелку индикатора прибора на нулевую отметку шкалы 10 V, I при помощи ручки      и потенциометра       на задней панели;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение;

подключить к контакту В держателя полупроводниковых приборов через магазин сопротивлений (установлено сопротивление 100 Лй) минус источника питания постоянного тока, а к контакт)' ± держателя полупроводниковых приборов плюс источника питания постоянного тока;

подключить параллельно источнику питания постоянного тока вольтметр цифровой универсальный;

поставить органы регулировки выходного напряжения источника постоянного тока в крайнее левое положение;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; установить стрелку индикатора прибора на отметку 10 (100 рЛ) по шкале 10 V, I путем изменения напряжения источника питания постоянного тока;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение.

Аналогичным образом провести измерения в положении 0,1 (по шкале токов) правого верхнего переключателя (переключателя диапазонов) при установленном сопротивлении магазина 100 ЛЮ.

Основная погрешность измерения обратного тока коллектора транзистора в процентах определяется по формуле

I -•£

*С80     р

Ио» - —j----— • 100.           (4)

•сад к*01»

где — установленное значение обратного тока коллектора транзистора, рЛ;

U — показания вольтметра цифрового универсального, V;

R — сопротивление магазина, ЛЮ;

1см ir.in. — конечное значение шкалы (0,1; 1; 10; 100 рЛ).

После проверки обратного тока коллектора транзистора поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение и отключить приборы.

Результаты проверки считаются удовлетворительными, если основная погрешность измерения обратного тока коллектора транзистора не превышает ±15% от конечного значения шкалы в диапазоне измерения токов от 0,01 до 0,1 рЛ и ±5% от конечного значения шкалы в диапазоне измерения токов от 0,1 до 100 рЛ;

б) проверка диапазона и определение основной погрешности измерения обратного тока диода.

Проверка диапазона и определение основной погрешности измерения обратного тока диода производятся методом сравнения показаний прибора с заданным током при помощи источника питания постоянного тока Б5-ЗО, магазина сопротивлений рычажного Р4002 и вольтметра цифрового универсального В7-16.

Поставить переключатель ДИОД-ТРАНЗИСТОР в положение ДИОД, переключатель РЕЖИМ в положение 30, правый нижний переключатель (переключатель параметров) в положение Ir , правый верхний переключатель (переключатель диапазонов) в положение 100 (по шкале токов);

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; установить стрелку индикатора прибора на нулевую отметку шкалы 10 V, I при помощи ручки ► ()◄ и потенциометра ► ()◄ на задней панели;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; подключить к контакту — держателя полупроводниковых приборов минус источника питания постоянного тока через магазин сопротивлений (установлено сопротивление 100 Ш), а к контакту I держателя полупроводниковых приборов подключить плюс источника питания постоянного тока;

подключить параллельно источнику питания постоянного тока вольтметр цифровой универсальный;

поставить органы регулировки выходного напряжения источника питания в крайнее левое положение;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; установить путем изменения напряжения источника питания постоянного тока стрелку индикатора прибора на отметку 10 (100 цЛ) по шкале 10 V, I;

провести отсчет показаний вольтметра цифрового универсального;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение.

Аналогичным образом провести измерения в положениях 10; 1 и 0,1 (по шкале токов) правого верхнего переключателя (переключателя диапазонов) при сопротивлении магазина 1, 10, 100 A4Q соответственно.

Основная погрешность измерения обратного тока диода в процентах определяется по формуле

I U

8IR=-i---—«100,             (5)

1R к.ш.

где Ir —установленное значение обратного тока диода, рЛ; U — показания вольтметра цифрового универсального» V;

R —сопротивление магазина, AfQ;

Irk.w. —конечное значение шкалы (0,1; 1; 10 и 100 рД).

После проверки обратного тока диода поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение и отключить приборы.

Результаты проверки считаются удовлетворительными, если основная погрешность измерения обратного тока диода не превышает ±15% от конечного значения шкалы в диапазоне измерения тока от 0,01 до 0,1 рЛ и ±5% от конечного значения шкалы в диапазоне измерения от 0,1 до 100 рЛ;

в) проверка диапазона и определение основной погрешности измерения коэффициента передачи тока транзистора.

Проверка диапазона н определение основной погрешности измерения коэффициента передачи тока производится методом замещения транзистора эквивалентным сопротивлением при помощи магазина сопротивлений Р58 и резистора ОМЛТ-910 Q в следующей последовательности:

поставить переключатель ДИОД-ТРЛНЗИСТОР в положение п-р-п, переключатель РЕЖИМ в положение 30, правый нижний переключатель (переключатель параметров) в положение h2i, правый верхний переключатель (переключатель диапазонов) в положение Th;

замкнуть перемычкой контакты Е1 и В держателя полупроводниковых приборов;

выставить на магазине сопротивлений сопротивление, равное 111 Q, и подключить его при помощи возможно коротких проводов между контактами В и I держателя полупроводниковых приборов;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; установить стрелку индикатора на отметку 0,9 шкалы 1’-2Ц) при помощи ручки Th;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение;

поставить правый верхний переключатель (переключатель диапазонов) в положение h2r,

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; провести отсчет показаний индикатора прибора по шкале h2ib ПРИ установленных сопротивлениях согласно табл. 6.

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; снять перемычку с контактов Е1 и В; поставить ее между контактами Е2 и В;

Сопротивление магазина

сопротивлений. Q

Расчетные донные S»

U1

0.9

98,9

0,91

753

0.93

52.6

0,95

30,9

0.97

км

0,99

подключить резистор 0МЛТ-9Ю Q между контактами С и I держателя полупроводниковых приборов.

Провести измерения аналогичным образом. Провести проверку прибора по вышеизложенной методике при положении р-п-р переключателя ДИОД-ТРАНЗИСТОР.

Разность между показаниями S1 прибора и расчетными данными S2 определяет основную погрешность в процентах по формуле

6Shsi = S1~S2 • 100,             (6)

0>1

где S1 —показания прибора;

S2 —расчетные данные.

После проведения измерений поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение, снять перемычку и отключить магазин сопротивлений и резистор.

Результаты проверки считаются удовлетворительными, если основная погрешность измерения коэффициента передачи тока транзисторов не превышает ±5% от разности конечного и начального значений шкалы в заданном диапазоне измерения параметра;

г) проверка диапазона и определение основной погрешности измерения выходной проводимости транзистора.

Проверка диапазона и определение основной погрешности измерения выходной проводимости транзистора производится методом замещения транзистора эквивалентным сопротивлением при помощи магазина сопротивлений рычажного Р4001 в следующей последовательности:

поставить переключатель ДИОД-ТРАНЗИСТОР в поло-

жение п-р-п, переключатель РЕЖИМ в положение 30, правый нижний переключатель (переключатель параметров) в положение КЗ Ь», правый верхний переключатель (переключатель диапазонов) в положение Vh;

подключить при помощи минимально коротких проводов магазин сопротивлений с установленным сопротивлением 2,5 Л!й между контактами С и В держателя полупроводниковых приборов;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; установить стрелку индикатора прибора на отметку 0,9 шкалы h2i ь при помощи ручки Th;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; поставить правый верхний переключатель (переключатель диапазонов) в положение Ь-ц’.

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; провести отсчет показаний индикатора прибора по шкале h2j при установленных значениях сопротивления магазина сопротивлений согласно табл. 7.

Таблица 7

Отметки шкалы Иза,

0,4

1

2

4

Сопротивление магазина, A1Q

1.0

Об

0.25

Провести аналогичную проверку прибора при положении р-п-р переключателя ДИОД-ТРАНЗИСТОР.

Определить погрешность измерения выходной проводимости в процентах по формуле

ha—i-

6h« =----—^—.100,             (7)

4

где Ьгг—измеренное значение величины выходной проводимости, pS;

R — установленное сопротивление магазина сопротивлений, Л1Й.

После проведения измерений поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение и отключить магазин сопротивлений.

Результаты проверки считаются удовлетворительными, если основная погрешность измерения выходной проводимости не превышает ±5% от конечного значения шкалы в заданном диапазоне измерения параметра;

д) проверка частоты переменного напряжения, используемого при проверке параметров транзистора.

Проверка частоты переменной) напряжения, используемого при проверке параметров транзистора, производится при помощи частотомера ЧЗ-34А в следующей последовательности:

поставить переключатель ДИОД-ТРАНЗИСТОР в положение п-р-п, переключатель РЕЖИМ в положение 30, правый нижний переключатель (переключатель параметров) в положение КЗ ha, правый верхний переключатель (переключатель диапазонов) в положение КЗ;

подключить вход частотомера к контактам С и | держателя полупроводниковых приборов;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.;

произнести отсчет частоты по частотомеру.

Результаты испытаний считаются удовлетворительными, если частота переменного напряжения, используемого прн проверке параметров транзистора, находится в пределах от 600 до 1400 Нг\

е) проверка величины и определение погрешности задания режима измерения параметров транзистора (при питании прибора от сети).

Проверка величины и определение погрешности установки режима измерения параметров транзистора по постоянному току производится при помощи миллиамперметра М2007 и магазина сопротивлений Р58 (для проверки тока эмиттера) и вольтметра цифрового универсального В7-16 (для проверки напряжения коллектора) в следующей последовательности:

поставить переключатель ДИОД-ТРАНЗИСТОР в положение п-р-п; переключатель РЕЖИМ в положение 30, правый нижний переключатель (переключатель параметров) в положение h2i, правый верхний переключатель (переключатель диапазонов) в положение h21;

подключить минус миллиамперметра через магазин сопротивлений к контакт}' Е2, а плюс к контакту С держателя полупроводниковых приборов для проверки тока 5 тА\

выставить на магазине сопротивлений величину сопротивления, равную 900 й;

подключить вольтметр цифровой универсальный между контактами С и | держателя полупроводниковых приборов;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; провести отсчет показаний миллиамперметра и вольтметра цифрового;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; отсоединить миллиамперметр от контакта Е2 и подсоединить его к контакту Е1 держателя полупроводниковых приборов для проверки тока 1 mA;

выставить на магазине сопротивлений величину сопротивления, равную 4500 Q;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; провести отсчет показания миллиамперметра;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение, переключатель ДИОД-ТРЛНЗИСТОР в положение р-п-р;

поменять местами выводы миллиамперметра и аналогичным образом провести измерения тока и напряжения.

Погрешность задания тока эмиттера в процентах определяется по формуле

бк = ' ~     -100,              (8)

к"

где л —показания миллиамперметра, mA;

к"— заданные значения тока эмиттера (1 и 5 mA).

Погрешность задания напряжения коллектора в процентах определяется по формуле

Eci — Бед Еа

(9)

где Ее1 — показания вольтметра цифрового универсального, V;

Ed — заданные значения напряжения коллектора, V. После проверки поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение и отключить приборы.

Результаты проверки считаются удовлетворительными, если погрешность задания тока эмиттера и напряжения кол-

лектора при питании прибора от сети не превышает ±3% в двух режимах по постоянному току:

ток эмиттера, равный 1 mA, напряжение коллектора, равное 4,5 V;

ток эмиттера, равный 5 mA, напряжение коллектора, равное 4,5 V;

ж) проверка диапазона и определение основной погрешности измерения прямого напряжения диода *и напряжения стабилизации стабистора.

Проверка диапазона и определение основной погрешности измерения прямого напряжения диода и напряжения стабилизации стабистора производятся методом сравнения показаний прибора и вольтметра цифрового универсального В7-16 и реостата РСП-1-11 Q-5A в следующей последовательности:

поставить переключатель ДИОД-ТРАНЗИСТОР в положение ДИОД, правый нижний переключатель (переключатель параметров) в положение Up V, правый верхний переключатель (переключатель диапазонов) в положение 1 (по шкале напряжений);

подключить между контактами 4- (обоими) и — держателя полупроводниковых приборов реостат и параллельно ему вольтметр цифровой универсальный;

поставить переключатель РЕЖИМ в положение 30, ручку Ip/nAU^V в крайнее левое положение;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; установить переключателем РЕЖИМ, ручкой If/hAUrV и реостатом стрелку индикатора прибора па отметки 1 (0,1 V). 3 (0,3 V), 5 (0,5 У), 7 (0,7 V) и 10 (1 V) шкалы 10 V, I и сравнить с показаниями вольтметра цифрового универсального;

поставить правый верхний переключатель (переключатель диапазонов) в положение 3 (по шкале напряжений);

установить стрелку индикатора прибора на отметку 3 по шкале 3 V, I, пользуясь переключателем РЕЖИМ, ручкой Ip/nAU^Vn реостатом, и сравнить показания вольтметра цифрового универсального.

Основная погрешность измерения прямого напряжения диода и напряжения стабилизации стабистора в процентах определяется по формуле

6UF =

Uf2 — ^F1

UF м.ш.

• 100,

(10)

где Up] — показания вольтметра цифрового универсального, V;

UF2 — установленное значение по индикатору прибора, V;

UpKUJ —конечное значение шкалы (1 и 3 У)-

После проверки прямого напряжения диода и напряжения стабилизации стабистора поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение и отключить приборы.

Результаты проверки считаются удовлетворительными, если основная погрешность измерения прямого напряжения диода и напряжения стабилизации стабистора не превышает ±5% от конечной) значения шкалы в заданном диапазоне измерения параметра;

и) проверка диапазона и определение основной погрешности установки прямого тока диода производятся методом сравнения показаний прибора и образцового миллиамперметра М2007 до 300 mA при сетевом питании и до 100 mA при батарейном питании (при помощи двух источников напряжения постоянного тока, имитирующих батареи) в следующей последовательности:

подготовить прибор к работе от сети переменного тока согласно инструкции во эксплуатации;

поставить переключатель ДИОД-ТРЛНЗИСТОР в положение ДИОД, правый нижний переключатель (переключатель параметров) в положение Up V, правый верхний переключатель (переключатель диапазонов) в положение 1 (по шкале напряжений);

подключить между контактами 4- (обоими) и — держателя полупроводниковых приборов, соединенные последовательно миллиамперметр и реостат РСП-1-11 Й-5Л с установленным максимальным сопротивлением;

поставить переключатель РЕЖИМ в положение 30;

поставить ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ;

установить стрелку индикатора прибора на пятую малую отметку (5 mA) шкалы 3 V, I и на отметки 1 (10 mA), 2 (20 mA) и 3 (30 mA) шкалы 3 V, I;

сравнить показания индикатора прибора с показаниями миллиамперметра;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение;

поставить переключатель РЕЖИМ в положение 100, ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ;

установить стрелку индикатора прибора на отметку 10 (100 гпА) по шкале 10 VJ при помощи ручки If mA Up V и сравнить с показаниями миллиамперметра;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; поставить переключатель РЕЖИМ в положение 300 mA; поставить ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ; установить стрелку индикатора прибора на отметку 3 (300 mA)шкалы 3 V,I при помощи ручки IpmXUpVH сравнить показания индикатора прибора с показаниями миллиамперметра. Установка и измерение тока должны проводиться не более I min.

Примечание. При проверке основной погрешности измерения прямого тока диода допускается медленное отклонение стрелки индикатора от точки 3 (300 т/1) на величину, не превышающую двух малых делений шкалы 10 V, I.

Погрешность установки прямого тока диода определяется по формуле в процентах

м Р=       —100_          (П)

где Ipi —показания миллиамперметра, mA;

IF2 —установленное значение прямого тока диода по индикатору прибора, mA;

Ifk-ш. — конечное значение шкалы (30, 100 и 300 mA).

После проверки прямого тока диода поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение и отключить миллиамперметр и реостат;

нажать кнопку БАТАРЕЯ, отпустить кнопку СЕТЬ; отключить шнур питания от сети;

снять крышку БАТАРЕИ ПИТАНИЯ с задней стенки прибора;

подключить вместо элементов 373 два источника напряжения постоянного тока следующим образом: плюс первого источника подключить к крайнему левому контакту верхнего ряда, минус первого источника, соединенный с плюсом второго источника, подключить к третьему справа контакту ннж-него ряда, минус второго источника подключить к крайнему правому контакту верхнего ряда;

установить органы управления источников напряжения постоянного тока r положения, обеспечивающие минимальное выходное напряжение;

подготовить источники напряжения постоянного тока к работе;

поставить переключатель РЕЖИМ в положение Б1, ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ;

увеличить выходное напряжение первого источника напряжения постоянного тока до величины, соответствующей отклонению стрелки индикатора на отметку 10 шкалы 10 V, I;

подключить вольтметр цифровой универсальный к выходу первого источника напряжения постоянного тока и измерить напряжение, которое должно быть плюс 4,5 ±0,2 V;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение, переключатель РЕЖИМ в положение Б2, ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ;

провести аналогичную установку и проверку напряжения источника напряжения постоянного тока;

перепроверить и подкорректировать установку стрелки в положениях Б1 и Б2 переключателя РЕЖИМ;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; подключить между контактами + (обоими) и — держателя полупроводниковых приборов перемычку;

проверить возможность установки значений тока 5 и 100 тА по стрелочному индикатору прибора.

После проверки отключить от прибора источники напряжения постоянного тока.

Результаты проверки считаются удовлетворительными, если основная погрешность установки прямого тока диода не превышает ±2% от конечного значения шкалы в заданном диапазоне установки тока;

к) проверка диапазона и определение основной погрешности установки обратного напряжения диода.

Проверка диапазона и определение основной погрешности установки обратного напряжения диода производятся методом сравнения показаний прибора и вольтметра цифрового универсального в следующей последовательности:

поставить переключатель ДИОД-ТРАНЗИСТОР в положение ДИОД, правый нижний переключатель (переключатель параметров) в положение Ir , переключатель РЕЖИМ в положение 30;

подключить к контактам 4- (обоим) и — держателя полупроводниковых приборов вольтметр цифровой универсальный и магазин сопротивлений Р4002 с выставленным сопротивлением, равным 300 Лй;

поставить ручку lp mA Ur V в крайнее левое положение; поставить ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ; установить с помощью ручки Ip mA Ur V стрелку индикатора прибора на отметку 1 (10 V) и 3 (30 V) шкалы 3 V I;

провести отсчет показаний вольтметра цифрового универсального;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; поставить переключатель РЕЖИМ в положение 100, ручку 1р mA UrV в крайнее левое положение, выставить сопротивление магазина, равное 1 А1Й;

поставить ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ; установить с помощью ручки Ip mA Ur V стрелку индикатора прибора на отметку 10 (100 V) по шкале 10 V, 1;

провести отсчет показаний вольтметра цифрового универсального;

поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение; поставить переключатель РЕЖИМ в положение 400, ручку 1рлгД UrV в крайнее левое положение, выставить сопротивление магазина, равное 6,6 МЙ;

поставить ключ РЕЖИМ-ИЗМЕР. в положение РЕЖИМ; установить с помощью ручки 1рлгД Ur V стрелку индикатора прибора на отметку 4 (400 V) по шкале 4 V и провести отсчет показаний вольтметра цифрового универсального.

Основная погрешность установки обратного напряжения диода в процентах определяется по формуле

6UR                 . 100.              (12)

Ur к.ш.

где Urj — показания вольтметра цифрового универсального, V;

Ur2 — установленное значение по индикатору прибора, V;

Ur к ш — конечное значение шкалы (30, 100 и 400 V).

После проверки обратного напряжения диода поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение н отключить вольтметр цифровой универсальный и магазин сопротивлений.

Результаты проверки считаются удовлетворительными, если основная погрешность установки обратного напряжения диода не превышает ±2% от конечного значения шкалы в заданном диапазоне установки напряжения;

л) проверка диапазона и определение основной погрешности измерения напряжения стабилизации стабилитрона.

Проверка диапазона и определение погрешности измерения напряжения стабилизации стабилитрона производятся методом сравнения показаний прибора и вольтметра цифрового универсального В7-16 в следующей последовательности;

поставить переключатель ДИОД-ТРАНЗИСТОР в положение ДИОД, правый нижний переключатель (переключатель параметров) в положение Uz V, правый верхний переключатель (переключатель диапазонов) в положение 10 (по шкале напряжений), переключатель РЕЖИМ в положение 100;

подключить магазин сопротивлений Р58 между контактами 4- (обоими) и — держателя полупроводниковых приборов и параллельно ему вольтметр цифровой универсальный;

установить минимальное сопротивление магазина сопротивлений;

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР.; установить путем увеличения сопротивления магазина сопротивлений стрелку индикатора прибора на отметку 3 и 10 шкалы 10 V, I;

провести отсчет показаний вольтметра цифрового универсального;

поставить ключ РЕЖИМ-ИЗМЕР в среднее положение;

поставить правый верхний переключатель (переключатель диапазонов) в положение 30 (по шкале напряжений);

поставить ключ РЕЖИМ-ИЗМЕР. в положение ИЗМЕР. и изменением сопротивления магазина сопротивлений установить стрелку индикатора прибора на отметку 3 (30 V) по шкале 3 V, I;

провести отсчет показаний вольтметра цифрового универсального.

Основная погрешность измерения напряжения стабилитрона в процентах определяется по формуле

U/2-Un

61Л = —п-------‘ 10°*            (13>

VZ KJD.

где Uzi — показания вольтметра цифрового универсального, И;

Uzj — установленное значение по индикатору прибора. V;

Uzk.ul —конечное значение шкалы (10 и 30 V).

После проверки напряжения стабилизации стабилитронов поставить ключ РЕЖИМ-ИЗМЕР. в среднее положение и отключить приборы.

Результаты проверки считаются удовлетворительными, если основная погрешность измерения напряжения стабилизации стабилитрона не превышает ±5% от конечного значения шкалы в заданном диапазоне измерения параметра.

  • 12.4.5. Оформление результатов поверки

клеймить поверенный прибор личным клеймом поверителя в предусмотренных для этого местах;

выдать свидетельство о государственной поверке в случае государственной поверки;

выдать свидетельство о ведомственной поверке или занести результаты поверки в формуляр, заверив подписью поверителя и оттиском повертел ьного клейма в случае ведомственной поверки.

Приборы, имеющие отрицательные результаты поверки, в обращение не допускаются. В этом случае выдается справка о его непригодности к применению с записью в нем параметров, по которым прибор не соответствует техшпеским условиям.

  • 13. ПРАВИЛА ХРАНЕНИЯ

    • 13.1. При подготовке прибора к хранению из него должны быть изъяты все элементы батареи, на держатель полупроводниковых приборов надета крышка, шнур питания закреплен на приборе.

    • 13.2. Прибор при хранении должен размещаться на стеллажах на уровне 1,5 т от пола и не ближе 2 т от дверей, вентиляционных отверстий, отопительных устройств в рабочем положении в следующих условиях:

а) в отапливаемых хранилищах при температуре окружающей среды от 278 до 313 К (от 5 до 40 °C) н относительной влажности до 80% при температуре 298 К (25 °C) к ниже без конденсации влаги. Срок хранения 10 лет;

б) в неотапливаемых хранилищах при температуре окружающей среды от 223 до 313 К (от минус 50 до 40 °C) и относительной влажности до 80% при температуре 298 К (25 °C) и ниже без конденсации влаги.

Срок хранения 5 лет.

Приборы, поступающие на склад потребителя, могут храниться в транспортной таре не более 12 месяцев.

  • 13.3. В помещении для хранения не должно быть пылн, паров кислот и щелочей, а также газов, вызывающих коррозию.

  • 13.4. Прибор перед закладкой на длительное хранение (на срок более 2,5 лет) должен быть законсервирован. При этом:

перед консервацией необходимо проверить исправность прибора в нормальных условиях согласно разделу 8 и провести 8-часовую приработку прибора. Приработка должна производиться при положении ИЗМЕР. ключа РЕЖИМ-ИЗМЕР. в двух режимах по 4 h в каждом. Первый режим соответствует положениям ДИОД и Uz V переключателя ДИОД-ТРАНЗИСТОР и правого нижнего переключателя. Второй режим соответствует положениям п-р-л (или р-п-р) и hat переключателя ДИОД-ТРАНЗИСТОР и правого нижнего переключателя;

внешние и внутренние (после истечения гарантийного срока) поверхности прибора очистить от механических загрязнений;

металлические и окрашенные поверхности прибора освободить от старой консервацнонной смазки, удалить следы коррозии, обезжирить с помощью бензина авиационного ГОСТ 1012-72 н хлопчатобумажной салфетки и затем просушить.

Для обезжиривания допускается применять другие органические растворители, не содержащие токсичных веществ: внешние и внутренние металлические неокрашенные поверхности покрыть смазкой консервацнонной К-17 ГОСТ 10877-76 или смазкой пластичной ПВК ГОСТ 19537-74.

  • 13.5. В формуляре прибора указать дату консервации.

  • 13.6. Работа по консервации должна производиться в соответствии с правилами и нормами по технике безопасности.

  • 13.7. При длительном хранении прибора необходимо один раз в год производить проверку его работоспособности н приработку в течение 1 h в двух режимах, как указано в п. 13.4, по 30 min в каждом.

  • 13.8. После длительного хранения в условиях, отличных от нормальных, прибор перед включением необходимо выдержать в распакованном и расконсервированном виде в течение

  • 14. ТРАНСПОРТИРОВАНИЕ

    • 14.1. Тара, упаковка и маркирование упаковки

Упаковочными средствами прибора являются укладочный ящик, изготавливаемый из фанеры, н транспортный ящик, изготавливаемый из фанеры и досок. Для поглощения ударных и вибрационных нагрузок в укладочном ящике применяются амортизирующие прокладки из пенополиуретана и войлока, а в транспортном ящике — амортизирующий материал (гофрированный картон или древесная стружка).

Внутренние поверхности транспортного ящика должны быть выстланы водонепроницаемой бумагой.

Эксплуатационная документация помещается в укладочный ящик вместе с прибором.

Маркирование упаковки производится по ГОСТ 14192-77.

Предупредительные знаки, имеющие значение «Верх, не кантовать», «Осторожно, хрупкое», «Боится сырости» наносятся на двух соседних стенках транспортного ящика.

Транспортный ящик по торцам плотно обтягивается стальной упаковочной лентой и пломбируется двумя пломбами, размещенными в специальных углублениях стенки ящика, закрытых фанерными пластинами (см. приложение 6).

Примечание. Допускается вместо укладочного ящика упаковку производить с установкой защитных вкладышей на переднюю и заднюю панели.

  • 14.2. Условия транспортирования

    • 14.2.1. Транспортирование прибора производится только в транспортной таре всеми видами транспорта, за исключением авиационного, в негерметизированных отсеках при температуре окружающего воздуха от 223 до 333 К (от минус 50 °C до 60 *С), относительной влажности воздуха до 98% при температуре 298 К (25 °C) и ниже без конденсации влаги.

    • 14.2.2. При транспортировании должна быть предусмотре-

на защита от попадания атмосферных осадков н пыли. Не допускается кантование прибора.

При транспортировании морским транспортом внутренняя (барьерная) упаковка должна быть герметичной (прибор перед укладкой в укладочный ящик поместить в чехол из полиэтиленовой пленки, который герметично заваривается). В чехол уложить сумки, наполненные не более 0,4 kg силикагеля марки КСМГ ГОСТ 3956-76. Общее количество силикагеля берется из расчета 1,0 kg на каждый 1 т2 поверхности чехла.

  • 14.2.3. При повторной упаковке необходимо обеспечить промежутки между стенками транспортного и укладочного ящиков в пределах 50—70 m/и, которые должны быть заполнены амортизирующим материалом. Упаковка и маркирование производятся в соответствии с п. 14.1.

Прилохсение I

ТАБЛИЦА РЕЖИМОВ СТАБИЛИЗАТОРА

НАПРЯЖЕНИЯ 5.123.125

Таблица I

Каскад

Проверяемая цепь

Величина напряжения, V

Примечание

V5

Е

0

Переключатель РЕЖИМ уста-

В

—(0.5—1)

повить в положение 30, пе-

С

3-9

реключатель ДИОД-ТРАН-

V6

Е

0—1

ЗИСГОР — в положение

В

0

ДИОД, верхний правый пе-

С

-(3-9)

реключатель — в положение 100, нижний правый переключатель—в   положение

UZV, ключ вниз

Примечания: 1. Напряжения измеряются вольтметром B7-I6 относительно минусового провода источника питания при напряженнн сети 220±4,4 К

2. Допустимые отклонения величин напряжений от приведенных ±20%.

ТАБЛИЦА РЕЖИМОВ СХЕМЫ ИЗМЕРИТЕЛЬНОЙ 5.173.150

Таблица 2

Элемент

Проверяемая цепь

Величина напряжения, V

Приме

чание

1

—6,15

2

—6,15

3

-0,31

4

—6,15

5

—6,15

А1

6

—0,33

7

—6,15

8

—438

9

—5,0

10

-5.0

11

-53

12

-4,72

13

-4,72

14

-135

А2

1

-6.1

2

0

3

-6,1

4

—53

5

-53

6

0

7

0

8

-3,3

9

—33

10

-1.9

11

-53

12

0

АЗ

1

-6,1

2

0

3

-6.1

4

-53

5

-53

6

0

7

0

8

—33

9

—33

10

—1.9

11

-5.3

12

0

Элемент

Проверяемая цепь

Величина напряжения. V

Примечание

V6

Э

-2.9

К

-9.1

Б

—4.38

V7

С

-0.67

И

_ (2.7—4,4)

3

—3.9

п

-4.5

V8

э

0

к

— (2,7—4.4)

Б

-0.67

V9

С

-0.67

И

— (2.7—4.7)

3

—(44-5,5)

п

-4.5

V10

э

0

к

—(27—4,2)

Б

-0.67

V13

э

-6.1

к

-9.1

Б

-6.3

VI4

Э

—03

К

—(1,4—6)

Б

—13

V15

Э

-(0,1-1,4)

К

-(1.4-6)

Б

-03

VI6

Э

-6.7

К

0

Б

-7.4

VI7

Э

-6.7

К

0

Б

-7.4

Элемент

Проверяемая цепь

Величина напряжения, V

Приме

чание

V23

Э

-(0.I-0.4)

К

-(0,4—4)

Б

0.7

V24

Э

0.17

К

-0,2

Б

-0.9

V27

Э

—КЗ

К

-8,6

Б

-7,9

V28

Э

-8.5

К

-(5-9)

Б

—7.9

Примечания: I Напряжения измеряются вольтметром В7-16 относительно плюсового провода источника питания при питании прибора от сети.

2. Режимы Л1—АЗ. V6—VIO, V13—VI5 измеряются при следующих положениях органов управления:

переключатель РЕЖИМ в положении 30,

переключатель ДИОД-ТРАНЗИСТОР в положении пр-п, правые верхним и нижний переключатели в положении Ьл, (для измерения режимов AI нижний переключатель в положение L'p V),

ключ в положении ИЗМЕР.,

поставить ручку lj- mA Ср V в крайнее левое положение

  • 3 Режимы VI6. VI7 измеряются при следующих положениях органов управления:

переключатель РЕЖИМ в положении 30,

переключатель ДИОД-ТРАНЗИСТОР в положении ДИОД.

правый нижний переключатель в положении 1^ ,

правый верхний переключатель в положении 100, ключ в положении ИЗМЕР.

  • 4 Режимы V23. V27 измеряются при подключении между эмиттером Е2 и коллектором С резистора ОМЛТ 0,5-910 й±5% и следующих положениях органов управления:

переключатель РЕЖИМ в положении 30,

переключатель ДИОД ТРАНЗИСТОР при измерении режима V23 в положении р-п-р, а при измерении режима V27 в положении п-р-п.

правые верхний н нижний переключатели в положении hj|, ключ в положении ИЗМЕР.

  • 5. Режимы V24, V28 измеряются при подключенном между эмиттером

EI и коллектором С резисторе OAU1T-O.S-4.3          и следующих по

ложениях органов управления:

переключатель РЕЖИМ в положении 30,

переключатель ДИОД-ТРАНЗИСТОР при измерении режима V24 в положении р-п-р, а при измерении режима V28 в положении п-р-п,

правые верхним и нижний переключатели в положении Ьц,

ключ в положении ИЗМЕР.

  • 6. Допустимые отклонения величии напряжений от приведенных ±20%.

Приложение 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

ТРАНСФОРМАТОРА 4.702.287 (ШЛ 12x20)

Таблица

Намоточные и электрические данные обмоток

наименование данных

I

II

Э

Марка провода

ПЭТВ-939

ПЭТВ-939

Лепта

Диаметр без изоляции, тт

0,14

0,355

MIT-0.05H

Число витков

2820

348

Число слоев

27

7

142

Отвод от витков

174

Изоляция межслойная

2 слоя

1 слон

2 слоя

КОН-20,022

К-080-0,08X 22

КОН-2-ОЛ22

Номера выводов

I, 2

11. 12. 13

3

Изоляция после об-

2 слоя

2 слоя

2 слоя

мотки

К-120-0.12Х22

К-120-0.12Х22

К-120-0,12X22

Число витков в слое

105

50

1

Напряженно при номинальной нагрузке, V

220

12+12

■а

Ток нагрузки номинально Л

0,06

0,25

n

Ю О)

со сч

л

X X ш * о; о.

X X

< о. с н

< СП

S

X

L0

< н и

3

X X Е*

ш X

X и UJ 3е

X X X ш н

* о «  -

g в *

5 £ 2

О  <U  II

*  ж +1

3 я

X X g

g &«

Нестабильно напряжения напряжения се

:ацня при максимальной нагрузке. mV

о

2

В

Е

■'С

Е

к

м

я

>

X X X

о

&

<5

X

X с н

макс.

8

•в

ш  г

g 1

§ 2 и

3 5 m g-

о

о

d X X га 3* о

Л1

X

Ж X

Приложение

План расположения элементов на плате 5.173.150

< ■

СХЕМА И НАМОТОЧНЫЕ ДАННЫЕ ОБМОТОК

ТРАНСФОРМАТОРА 4.730.006

U

III

1о-

I

2о-

30

Номер обмотки

Диаметр провода. тт

Число витков

Напряжение холостого хода, V

Номера выводов

Порядок намотки

без изоляция

с изо ляиией

I

0.071

0.11

2279

129

1—2

1

0.071

0.11

2862

162

1-3

II

0.14

0,17

53

3

4-5

2

0.14

0.17

53

3

5-6

III

0,14

0.17

13

0,74

7-8

3

0,14

0.17

13

0.74

Примечания: 1. Отклонение от указанных напряжений не должно превышать ±3%.

2 Напряжение 3 V переменного тока частотой 1000 Нг полается на выводы 4—5 обмотки II.

БРУТТО НЕТТО

ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ ПбГОСТм 192-77 (ЧЕРТ 1 "ОТ

ОСНОВНАЯ НАДПИСЬ ПО ГОСТ 14192-77 ТРАНСПОРТНЫЙ ящик

ТОВАРОСОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ АМОРТИЗАЦИОННЫЙ МАТЕРИАЛ ! [fl ПЛОМБА

ИСПЫТАТЕЛЬ ПАРАМЕТРОВ МАЛОМОЩНЫХ ТРАНЗИСТОРОВ И ДИОДОВ 2_746 024 ЗИП И ЭКСПЛУАТАЦИОННАЯ ДОКУМЕНТАЦИЯ

В УКЛАДОЧНОМ ЯЩИКЕ 4 Тб1 581~

ГЛОМЕА

ЛЕНТА УПАКОВОЧНАЯ

Таблица

Вид поставки

Размеры, mm, не более

L

В

Н

На внутренний рынок

552

370

338

На экспорт

570

460

398

Примечание. Прибор укладывать в укладочный ящик 4 161.381 передней панелью в сторону пломбы ящика.

Рве. I. Схема упаковки и маркирования упаковки

Приложений

о

О 0 фй

План размещения навесных элементов на передней панели со стороны монтажа

Л2-54

ИСПЫТАТЕЛЬ МАЛОМОЩНЫХ

ТРАНЗИСТОРОВ И ДИОДОВ

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ

4.079.033-49

Альбом

Л2-54
ИСПЫТАТЕЛЬ МАЛОМОЩНЫХ ТРАНЗИСТОРОВ И ДИОДОВ

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ

4.079.033-49

Альбом

Из библиотеки лаборатории КИТУ отдела главного метролога ОАО «Московский телевизионный завод «РУБИН»

Сканировал: Бобылев Василий Александрович

bva51fo)y andex.ru

1988

СОДЕРЖАНИЕ

Стр.

  • 1. Испытатель маломощных транзисторов и диодов

2.746.024 ЭЗ. Схема электрическая принципиальная ...

принципиальная ....

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ 2.746.024 ПЭЗ

Поз. обозначение

Наименование

Кол.

Приме

чание

А1

Схема измерительная 5.173.150

1

С1...С4

Конденс. КМ-56-Н90-0.015 nF jJol *В

4

FI. F2

Вставка плавкая ВП1-1-0.5 А 250 V

2

G1

Стабилизатор напряжения 5.123.125

1

Н

Лампа СМН-6,3-20-2

I

Р

Прибор измерительный MI690A.70

1

Резисторы

R2

СП4-1а-1 W-A-20

1

R3

СП4-1а-330 Q-A-20

1

R4

СП4-1а-1 &Й-А-20

I

R6

ОМЛТ-0,25-100 Q±10%

1

R7

ОМЛТ-1-27 Й±5%

1

R8

ОМЛТ-0,5-51 й±5%

I

R9

ОМЛТ-2-ЮО Й±10%

I

R10

ОМЛТ-0,5-240 Й±5%

1

R13

С2-10-0.25-1 &П±0,5%

!

R14

С2-10-0,25-100 Й±0,5%

I

R15

С2-23-0.5-1,78 МП ± 1 % -Б-Е

1

R16

С2-23-0,5-178 ЙЙ±1%-Б’Д

1

R17

С2-23-0.5-17,8 kQ ± 1 % - А-Д

1

R18, R19

С2-10-0,25-2 И2±0,5%

2

R20

С2-10-0,25-6,98 Й±1%

1

R21

С2-10-0,25-2 П±1%

1

R22

С2-10-0,25-1 Й±1%

1

R23

ОМЛТ-0,25-2,2 feQ±10%

1

R24

С2-14-0,25-8,98 /гЙ±0,5%-Б

I

R25

C2-I4-0,25-20 М2±0,5%-Б-0,5

1

R26

С2-14-0,25-100 fefi±O,5o/o-B-O,5

1

R27

С2-14-0,25-200 &П±0,5%-Б-0,5

1

R28

ОМЛ Т-0,25-1 £П±10%

1

R29

C2-I4-0.25-44.2 ^П±0,5%-Б-0,5

1

I6fc2/a'

U

<wrn

XI/АП

2JZ*2*

• «О’

h22 rh

шевезвимвивнп

'i

И

tai

I uop A

нсаыптгпь

кдлоощми: гпчлгтот

>-*«.«< >3

и емпдм СИМА ЗЛЕМП*<СМ*а прккцмпадя^ао

11

s« tan

С4.3/Г

р.

Ml

И/33

?-

ИО

IMLZ/r

слит

мз

И 2/1

шхоййгг

63. vi

ВЫГОД 2

Ml

*ii/i?

и

•и

u/u

иен

Al

«U/I?

й£Л\Г-П>

и

Sb/28

лтситт |aj

$4 t/’O

ЗНМ1ПР11/» 5г 2/в

ЗНИГИРЛМГ S2.2/1S

ЗМ»(ПЕРЗ|А)С «-22/11

я-мттим

1U

S2 iff

•<Я»

III £2.1/1?

L_Z<1L_

<»5| Sll/ll

•CSV

<25i UC

КОРПУС

KT

A2'j

«СГПУС

1

j

L

*5t0u ИЛИ

A5U

«■.?/«

т

1

Itacw.

ГТПМ11 1*1 ГГЛ

I1/AI0

i

-J

1.

5

- г»

Х/Е1Я

■ай

1КГ

(мах or. лк

.МЛЖАТОА

EZE2EZ3

РЗП1

«писшосп! «0 2

ИМЯацктдоз

St/'O

-<SV MA

56/23

• irn ten

5U/1

-

.«wvuura» 31*19

62.4/11

■hflmW4|i24

■is/rt

-4>V 11»

MJ/I?

—     Jmv

КОИМ 1б2!

■ri/Z ХГРПЧС

-3CV '63

SAI/4

-103 v E.5

E4VB

.wLJ

llU! IW ’ Г t№-4CCJ»l65

641/X

■M/i

S6H.

I--

6МЛ

ft г •

PJ«tl W.C

«л

WM< км

W-'

1-H

l<> 6>i6.ii«>ickh zinAopuivpiiii Kil l У uiiicJtM maunuiu Meiptvioin

ОАО «МосАФНСкмП ic.ituit iiioiiiii.iit puKki «РУЫПЬ

( капироплл: Ьобылег. Василий Алекеанлронич

Поз, обозначение

Наименование

Кол.

Приме

чание

Резисторы

R30

ППЗ-44 10 AQ±I°0

10 Ш±10%

1

R31, R32

C2-14-0.25-I МП±0>5°/о Б-1,0

2

R33

С2-14-0,25-845 &£2±0,5%-Б-1,0

I

R34

С2-14-0,25-665 &П±0,5%-Б-1,0

1

SI, S2

Переключатель ЗП12Н-К8

2

S3, S4

Переключатель 5П8Н-К8

2

S5

К . и КТ9 20~20

Ключ КТ2 20—20

1

S6

Переключатель П2К-Н-2-15-4-К (1)-ч (2)

0.360.037 ТУ

1

т

Трансформатор 4.702.287

1

XI

Розетка ГРПМШ-1-61 Г02-В

1

Х2

Держатель полупроводниковых приборов 6.624.133

I

хз

Клемма 4.835.018

I

Х4

Вилка двухполюсная ВД1

1

2T837E

500,0

25 В__

V2

Д237Б

Д237Б

v1 Д237Б

200.0

25 В +

Д814Д

V 6 2Т837Е

Из библиотеки лаборатории КИТУ отдела главного метролога ОАО «Московский телевизионный завод «РУБИН» Сканировал: Бобылев Василий Александрович bvaSl (а yandex.ru

Ссз

Т

КОНТ

ЦЕПЬ

10

R8

9

R9

13

ЭМИТТЕР

12

КОЛЛЕКТОР

11

БАЗА

2

ивых 2-12V

1

£   О.ЗА 50Hz

5

8

*   ивых 9V

0.05 А

6

7

СРЕДНИЙ ВЫВОД

4

R1

5

ВЫПРЯМИТЕЛЬ

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 5. 123. 125 ЭЗ

Схема электрическая принципиальная

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ 5.123.125 ПЭЗ

Поз. обозначение

Наименование

Кол.

Приме

чание

Конденсаторы

С1

K50-6-II-25V-200 nF

I

С2

K50-6-II-25V-500 jiF

1

СЗ

K5O-6-I-16V-IO0 nF

1

С4

КМ-5а-Н90-0,1 nF ^0%

1

Резисторы

R1

ОМЛ Т-0,5-430 £2 ±5%

1

R2

ОМЛ Т-1-1,2 Ш±10%

1

R3

СП5-2-1 W I ££2± 10%

1

R4

ОМЛТ-1-56 £2±10%

1

R5, R6

С2-10-0,25-481 £2 ±0,5%

2

R7

ОМЛ Т-0,25-1 й£2±10%

1

R8

ОМЛТ-2-5,1 Q±10%

1

R9

ОМЛТ-2-5,1 £2±10%

1

RI0

ОМЛТ-2-5,1 £2 ±10%

1

VI

Диод Д237Б

1

V2, V3

»  Д237Б

2

V4

Стабилитрон Д814Д

I

V5

Транзистор 2Т837Е

1

V6

Транзистор 2Т837Е

1

»

Е

to е £

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ 5.173.150 ПЭЗ

Поз. обозначение

Наименование

Кол

Приме

чание

AI

Микросхема 155ЛАЗ

I

А2, АЗ

Микросхема 122УН1Б

2

Конденсаторы

С1

К73П-3-1,0±10%

1

С2

К50-6-Н0 V-100 nF

1

СЗ

КМ-5а-Н90-0,015 pF

1

С4

K50-6-I-16 V-20 pF Нп

1

С5

К50-6-П-16 V-500 pF

I

С6

КМ-5а-Н90-0,015 pF

1

С7

КМ-5а-Н90-0.15 pF

1

С8

KM-5a-H90-0,015 pF ^о%

1

С9*

КМ-56-Н90-0.15 pF

1

0,1—

0,33 pF

СЮ

K50-6-I-10 V-100 pF

1

СП

K50-6-IH0 V-500 pF

1

CI2, CI3

KM-5a-H90-0,15 pF +|0%

2

CI4

KM-5a-H90-0,0l5 pF

1

CI5, С16

KM-5a-H90-0,15 pF

2

С17. С18

K50-6-II-6.3 V-500 pF

2

С19

KM-5a H90-0.15 pF +^0%

1

С20

KM-5a-H90-0,015 pF ^20%

1

С21

K50-6-I1-16 V-500 pF

1

С22, С23

KM-6-H90-0.68 pF

2

С24

K50-6 I-10V-20 pF

1

2

С25, С26

К42У-2-630-0,22 pF±10%

С27

K50 6-M0 V-20 pF

1

С28**,

С29**

СЗО, C3I

KM-5a-H90-0.1 pF

KM-5a-H90-0,15 pF

2

2

0.047—

0,1 pF

Поз. обозначение

Наименование

Кол.

Приме

чание

R1

Резисторы

СП5-2-470 0 10%

1

R3

ОМЛТ-0,25-100 й±10%

1

R4

ОМЛТ-0,25-10 Ш±10%

I

R5

ОМЛТ-0,25-2,2 fcQ±I0%

1

R6

ОМЛТ-0,25-1,6 №±10%

1

R7

ОМ Л Т-0,25-820 Й±10%

1

R8

ОМЛТ-0,25-5,1 АЙ±10%

1

R9

ОМЛТ-0,25-1,2 АЙ±Ю%

1

R10

СП5-2-1 АЙ 10%

1

Rll, R12

ОМЛТ-0,25-10 АЙ±10%

2

R13.R14

ОМЛТ-0,25-220 АЙ±10%

2

R15

ОМЛТ-0,25-2,2 АЙ±10%

1

R16.R17

ОМЛТ-0,25-10 АЙ±10%

2

R18

ОМЛТ-0,25-1 АЙ±10%

1

RI9

ОМЛТ-0,25-5,1 АЙ±10%

I

R20

ОМЛТ-0,25-68 АЙ±10%

I

R21

ОМЛТ-0,25-220 АЙ±10%

1

R22

ОМ Л Т-0,25-220 й±10%

1

R23

ОМЛТ-0,25-33 й± 10%

I

R24

ОМЛТ-0,25-2,2 №±10%

I

R25*

ОМЛТ-0,25-10 АЙ±10%

1

3,3—10 АЙ

R26

ОМЛТ-1-27 Й±10%

1

R27, R28

ОМЛТ-0.25-2,2 АЙ±10%

2

R29

ОМЛТ-0,25-68 АЙ±10%

1

1

R30

СП5-2-1 W 470 Й±Ю%

R31

СП5-2-1 W 2,2 №±10%

1

R32. R33

ОМЛТ-0,25-1 АЙ±Ю%

2

R34

ОМЛ Т-0,25-5,1 АЙ±10%

1

R35. R36

ОМЛТ-0,25-1

2

R37

СП5-2 1 W 470 й±10%

1

R38

СП5-2-1 XV 2,2 Ай ±10%

1

R39

02-14-0,25 284 АЙ±0,5%-Б-0,5

1

R40

02-14-0,25-24,9 АЙ ±0,5%-Б-0,5

1

R41

02-14-0,25-24,9 АЙ±0,5%-Б-0,5

1

R42

СП5-2-1 XV 1 Ай± 10%

1

R43

ОМЛТ-0,25-15 AsQ±10%

1

R44

СП5-2-1 XV 22 Ай ±10%

1

Поз. обо

значение

Наименование

Кол.

Приме

чание

Тр1

Трансформатор 4.730.006

1

V2...V5

Диод 2Д103А

4

V6

Транзистор 2Т203В

1

V7

Транзистор 2П303Б

1

V8

Транзистор 2Т203В

1

V9

Транзистор 2П303Б

1

V10

Транзистор 2Т203В

1

VI!

Стабилитрон 2С156А

1

V12

Диод 2Д103А

1

V13

Транзистор 2Т208Б

1

VI4, V15

Транзистор 2Т203В

2

V16.V17

Транзистор 2Т603Б

2

V18

Диод Д237Б

1

VI9...V22

Диод 2Д103А

4

V23, V24

Транзистор 2Т203В

2

V25, V26

Диод МД218

2

V27. V28

Транзистор 2Т201В

2

V29. V30

Диод 2Д103А

2

V31...V33

Стабилитрон Д814Г

3

V34

Диод Д237Б

1

X

Вилка ГРПМШ-1-61 ШУ2-В

1

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
