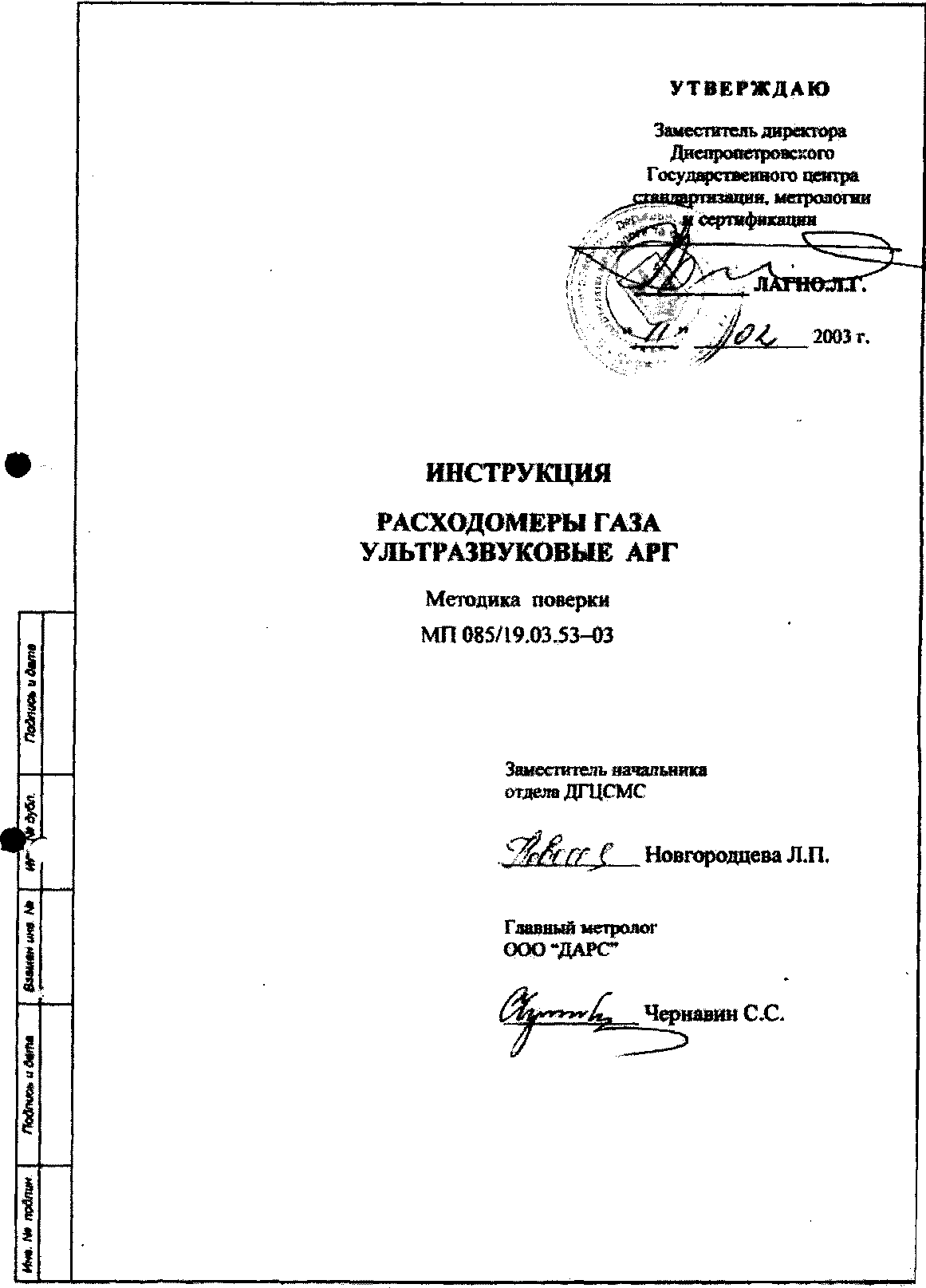

Методика поверки «Расходомеры газа ультразвуковые АРГ» (МП 085/19.03.53-03)

Методика поверки

Тип документа

Расходомеры газа ультразвуковые АРГ

Наименование

МП 085/19.03.53-03

Обозначение документа

ООО "ДАРС"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Л» поддан I                   Bmmw we Ай I «г’Жгдубп I /Шшск оАюв

1 Введение

2 Операции поверки

3 Средства поверки

4 Требования безопасности

5 Условия поверки

6 Подготовка к поверке

7 Проведение поверки

8 Обработка результатов

Содержание

Приложение А Схема соединения расходомера исполнения АРГ - микро со средствами измерительной техники и испытательным оборудованием при проведении поверки (калибровки) ....

10

Инв. № подлин. Подпись и дата Взамен ине. №          дубл.       Подпись и дата

Приложение Б Схема соединения расходомера исполнения АРГ - 31.2 со средствами измерительной техники и испытательным оборудованием при проведении поверки (калибровки) ...

Приложение В Протокол периодической поверки расходомера газа ультразвукового АРГ - микро ....................................

Приложение Г Протокол периодической поверки расходомера газа ультразвукового АРГ -31.2........................................

Приложение Д Перечень принятых в тексте сокращений и условных обозначений....................................................................

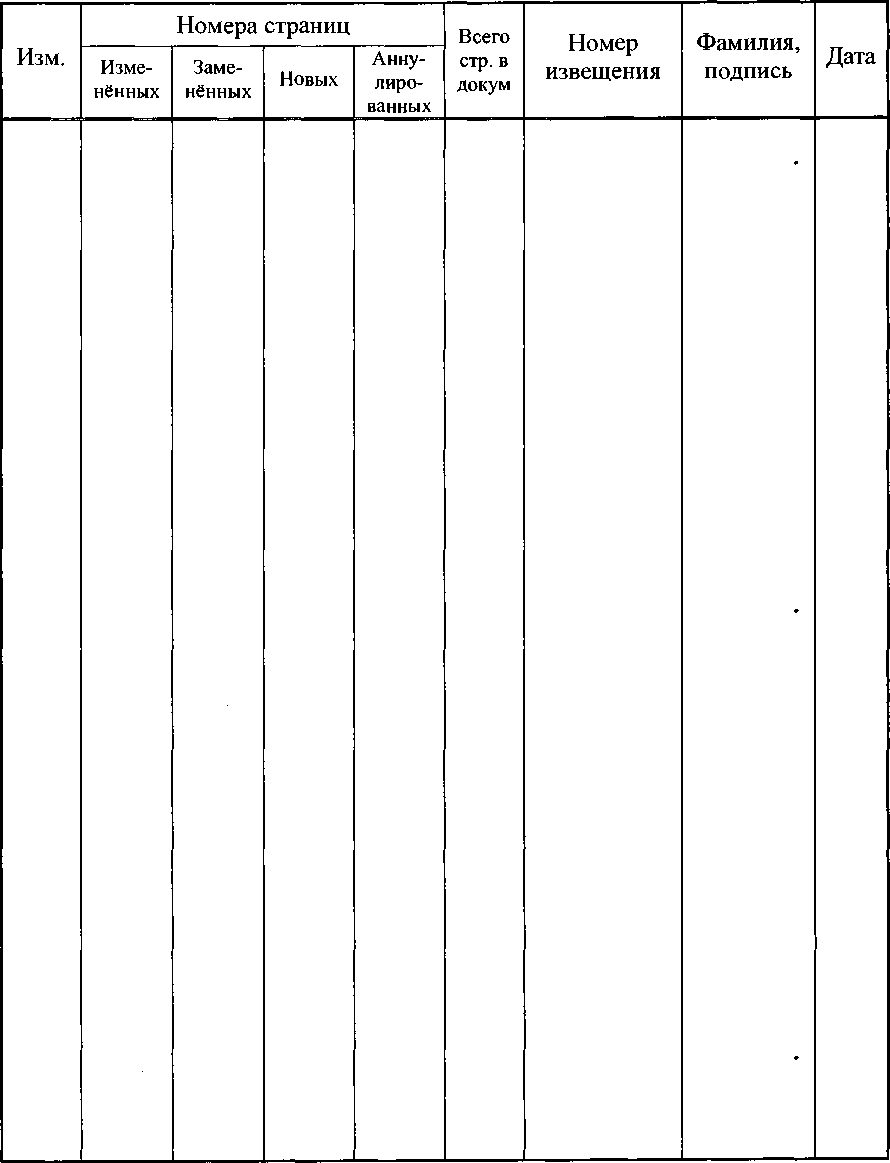

Лист регистрации изменений

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

11

12

14

16

17

Лист

1 Введение

Ине. № подлин. I Подпись и дата Взамен инв. №          дубл.       Подпись и дата

  • 1.1 Настоящая методика поверки распространяется на расходомеры газа ультразвуковые АРГ ТУ У 33.2-31251829-003-2002 (далее - расходомеры), предназначенные для непрерывного измерения расхода газообразных сред в трубопроводах различных конфигураций и размеров сечения.

  • 1.2 Расходомеры исполнения АРГ - микро поверяются методом продувки на образцовой расходоизмерительной установке.

Для расходомеров исполнения АРГ - 31.2 контроль относительной погрешности при измерении объёмного расхода газа осуществляется имитационным методом. Задание действительного значения расхода газа производится путём задержки зондирующих импульсов, передаваемых от измерительного преобразователя (ПИ) к пьезоэлектрическим преобразователям (ППЭ) расходомера с использованием испытательной камеры, обеспечивающей неподвижность среды. Длительность интервала задержки, задаваемая от компьютера, имитирует задержку импульсов в трубопроводе, пропорциональную объёмному расходу газа.

В настоящей методике приведены оба метода поверки.

2 Операции поверки
  • 2.1 При проведении поверки должны производиться следующие операции:

  • - внешний осмотр - по 7.1;

  • - опробование - по 7.2;

  • - контроль погрешности измерения расхода газа на информационных выходах расходомера - по 7.3.

3 Средства поверки
  • 3.1 При проведении поверки должны применяться следующие средства измерительной техники и вспомогательное оборудование:

  • - расходоизмерительная установка с диапазоном измерения расхода от 0,04 до

  • 6,3 м3/ч, с границей допустимой относительной погрешности воспроизведения расхода не более ± 0,33 %;

  • - частотомер 43-64/1 с пределом допускаемой основной погрешности измерения интервалов времени ± 3-10-9 в диапазоне от 10~5 до 2,5-10^ с;

  • - вольтметр универсальный цифровой В7-28 с пределом допускаемой основной погрешности ± 0,03 % в диапазоне от 1 до 10 В;

  • - магазин сопротивлений Р4831 с пределом допускаемой основной погрешности ± 0,02 % в диапазонах «* 10 Ом» и «* 100 Ом»;

  • - термометр лабораторный ТЛ-18 с пределом допускаемой основной погрешности ± 0,2°С в диапазоне от +8 до +38°С;

  • - микрометрический нутромер с пределом допускаемой основной погрешности ± 0,02 мм в диапазоне от 150 до 1000 мм;

  • - гигрометр психрометрический ВИТ-2 с пределом допускаемой основной погрешности ± 6 % в диапазоне от 40 до 90 %;

    Изм

    Лист

    Ns документа

    Подпись

    Дата

    МП 085/19.03.53-03

Лист

Ине. Ns подлин. Подпись и дата Взамен ине. Ns H^^Nsdy5n.       Подпись и дата

Изм

Лист

  • - барометр-анероид БАММ-1 с пределом допускаемой основной погрешности ± 0,2 кПа в диапазоне от 80 до 106 кПа;

  • - испытательная камера ПУ-03-00. При поставке АРГ - 31.2 с расходомерным участком, допускается использовать его вместо испытательной камеры, заглушив с двух сторон специальными крышками поставляемыми изготовителем;

  • - коммутатор АР31.65.120;

  • - автотрансформатор ЛАТР - 1,25 с пределами регулировки напряжения в диапазоне от 187 до 242 В;

  • - персональный компьютер с адаптером инфракрасного порта ИК-115/USB.

  • 3.2 Указанные средства измерительной техники и вспомогательное оборудование могут быть заменены аналогичными, обеспечивающими необходимую точность и диапазон измерений.

  • 3.3 Все средства измерительной техники, используемые при поверке, должны иметь документы о поверке или калибровке, проводимой в установленном порядке.

4 Требования безопасности
  • 4.1 По способу защиты человека от поражения электрическим током расходомеры относятся по ГОСТ 12.2.007.0-75 «ССБТ Изделия электротехнические. Общие требования безопасности» к классу 01 для исполнения АРГ - 31.2 и к классу III по для исполнения АРГ - микро.

  • 4.2 Поверка расходомера должна производиться согласно требованиям “Правил устройства электроустановок” (ПУЭ), “Правил технической эксплуатации и правил техники безопасности при эксплуатации электроустановок потребителей” (ПТЭ и ПТБ) и других нормативных документов, регламентирующих применение электрооборудования.

  • 4.3 В расходомере исполнения АРГ - 31.2 имеются напряжения до 250 В (переменные и постоянные), поэтому при поверке должны строго соблюдаться м§ры предосторожности. Запрещается поверка прибора без заземления корпуса, со снятой лицевой панелью, установка и использование вместо сетевых предохранителей различного рода перемычек, включение прибора при наличии внешних неисправностей.

  • 4.4 К поверке расходомеров допускается персонал, прошедший инструктаж по технике безопасности, обученный, аттестованный и сдавший экзамены в объеме ПТЭ, ПТБ, ПУЭ. Квалификационная группа - не ниже третьей при эксплуатации электроустановок до 1000 В.

  • 4.5 Все работы по монтажу и демонтажу расходомеров должны производиться при снятом напряжении питания.

МП 085/19.03.53-03

Лист

Ns документа

Подпись

Дата

5 Условия поверки

5.1 При проведении поверки должны соблюдаться следующие условия:

от плюс 15 до плюс 35°С; от 45 до 80 %;

от 84 до 106,7 кПа;

  • - температура окружающей среды

  • - относительная влажность воздуха

  • - атмосферное давление

  • - электропитание расходомеров:

  • - для исполнения АРГ- микро напряжение источника постоянного тока

  • - для исполнения АРГ-31.2 напряжение источника переменного тока частота

от 11 до 13 В

от 187 до 242 В, от 49 до 51 Гц.

5.2 В помещении, в котором проводится поверка расходомеров, не должно быть источников электрических, магнитных и температурных полей. Скорость изменения температуры воздуха в помещении не должна превышать 1°С/ч. Помещение не должно иметь источников механических вибраций и сотрясений. В помещении не должно быть потоков воздуха.

6 Подготовка к поверке

Инв. № подлин. Подпись и дата Взамен инв. №          дубя.       Подпись и дата

  • 6.1 Подготовить к работе средства измерительной техники и вспомогательное оборудование, включенные в схему поверки (приложения А, Б), согласно требованиям их эксплуатационной документации.

  • 6.2 Перед проведением поверки имитационным методом произвести подготовку испытательной камеры в следующем порядке:

  • - снять с мерного объёма торцевые крышки;

  • - установить на посадочные места ППЭ и проверить надежность их крепления;

  • - подключить к клеммам ППЭ соединительные кабели от ПИ согласно их маркировки;

-микрометрическим нутромером измерить расстояние между излучающими поверхностями ППЭ (измерительную базу - Lo). Измерение произвести не менее трёх раз между соответствующими точками ППЭ, две из которых расположены по' диаметрам излучающих поверхностей ППЭ. Вычислить среднее арифметическое значение и занести в протокол поверки;

  • - установить торцевые крышки испытательной камеры;

  • - установить в гильзу термометр;

  • - заземлить испытательную камеру и корпус расходомера.

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

7 Проведение поверки
  • 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре удостовериться что:

  • - поверяемый расходомер укомплектован согласно паспорта на прибор;

  • - корпуса ПИ, ППЭ, мерный участок и устройство крепления не имеют механических повреждений способных повлиять на работу прибора;

  • - кабели, разъёмы и клеммные соединители не имеют повреждений изоляции, погнутых контактов;

  • - контакты разъёмов и клеммных соединителей не имеют грязи и коррозии, маркировка не нарушена.

7.2 Опробование

  • 7.2.1 Для расходомеров исполнения АРГ - микро собрать схему приведенную в приложении А. Обратить особое внимание на герметичность подсоединения мерного участка расходомера к расходоизмерительной установке.

Заглушить входной патрубок мерного участка. Подключить всё оборудование к сети питания. Проконтролировать загорание цифрового индикатора на лицевой панели расходомера (после включения должен показывать нули).

Прогреть прибор в течение 30 минут.

На компьютере запустить программу опробования, которая считывает информацию из расходомера. Измеренное значение расхода не должно превышать 0,06 • Qmin-

Снять заглушку с входного патрубка мерного участка.

  • 7.2.2 Для расходомеров исполнения АРГ - 31.2 собрать схему приведенную в приложении Б. Подключить расходомер к сети питания. Проконтролировать загорание индикатора включения питания и наличие на встроенном жидкокристаллическом индикаторе (ЖКИ) сообщения:

АРГ-31.2 зав .№ ххх

* НПП ДАРС *

Последовательно нажимая кнопку управления ЖКИ проконтролировать появление сообщений:

Текущий расход: х ххх ххх м3/ч";

Скорость потока: хх ххх мм/с";

Сервис:

В режиме “Сервис” проконтролировать уровни автоматической регулировки усиления (АРУ) по каналам. Показания индикатора АРУ по каналам "по" и "против" должны отличаться не более чем на 50 %.

Прогреть прибор в течение 30 минут.

Запустить на компьютере программу опробования. По запросу ввести значения:

  • - измерений базы (Lo), полученные при выполнении 6.2;

  • - угла установки ППЭ относительно потока (а);

  • - площади поперечного сечения ПУ (S), или заданную в НТД;

  • - максимального объёмного расхода QMaKc (из технической документации на расходомер выбирается значение соответствующее диаметру испытательной камеры).

При поверке расходомеров значения а и S берутся из технической документации на испытательную камеру (если не заданы другие значения).

Лист

МП 085/19.03.53-03

Изм

Лист

№ документа

Подпись

Дата

6

Через 1-2 минуты проконтролировать на экране компьютера наличие сообщения "Идет сбор данных" и отображения результатов измерения расходомером времен распространения ультразвуковых колебаний "по" и "против" потока (Тп0, Тпр), их разности (АТ), скорости потока (W) и расхода газа (Q).

Проконтролировать отсутствие дрейфа нуля, для чего произвести регистрацию не менее десяти значений АТ. Убедиться, что последовательные значения АТ различаются между собой на величину не более 0,1 мкс.

  • 7.3 Контроль погрешности измерения расхода газа на информационных выходах расходомера

7.3.1 Для расходомеров исполнения АРГ - микро, последовательно-задавая на расходоизмерительной установке расход газа соответствующий значениям QMHH, 0,l QMaKc, 0,5 QMaKc, QMaKc произвести по десять измерений расходомером величины объёмного расхода в каждой точке. Измерения проводятся после выхода установки на установившийся режим в соответствии с требованиями её технической документации. Результаты измерений считываются из расходомера с помощью компьютера.

Вычислить средние значения измеренного расхода (QKj) для каждой точки (j):

с, = у ■ t в*

(7.1)

где N - количество измерений в точке (10),

QKi - измеренное значение расхода (м3/ч).

Относительная погрешность расходомера (%) для каждого заданного значения расхода определяется по формуле: где Со = 20,046796• ^273,15 + Г ° - скорость звука в воздухе в м/с (согласно ГОСТ 4401-81 «Атмосфера стандартная. Параметры»), - температура измеряемой среды в °C, Lo в м, S в м2, Q в м3/ч, j - номер точки;

J = Оу--^L.1OO

Инв. № подлин. I Подпись и дата Взамен инв. №          дубл.       Подпись и дата

QdJ

(7.2)

где j - номер точки,

Qdj - действительное (заданное) значение расхода в j-той точке.

Результаты контроля считаются положительными, если основная относительная погрешность расходомера при всех значениях объёмного расхода не превышает значений приведенных в технической документации на прибор.

7.3.2 Для расходомеров исполнения АРГ - 31.2 собрать схему, приведенную в приложении Б. Подготовить расходомер к работе. Ввести в память расходомера:

  • - измеренное расстояние между ППЭ (Lo) в мм,

  • - из технической документации на испытательную камеру площадь сечения (S) в см2 и угол установки ППЭ (а) в угловых градусах,

  • - значение максимального расхода (QMaKc - по 7.2.2) в м3/ч.

Относительную погрешность расходомера контролировать при имитации не менее чем четырёх значений расхода QMHH, 0,l QMaKC, 0,5-QMaKc, QMaKc- Если дискретность задания задержки импульсов не позволяет точно установить требуемый расход, то следует задавать ближайшие значения.

Последовательность операций для каждой задаваемой точки:

  • - задать в программе поверяемую точку расхода. При этом, в расходомер вводится соответствующая задержка импульсов ATj (в мкс, результат округляется до значения кратного 2) вычисляемая как:

Q , ■ cos а ■ Ln

АТ = —------^--10 4

J 18 ■ S - С о

(73)

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

-измерить с помощью частотомера и коммутатора интервалы времени между импульсами «старт»-«стоп» «по» и «против» потока п0, Тпр). Вычислить действительное значение времени задержки (Л7#):

J7a7 = Tnp - Tno

  • - измерить температуру в испытательной камере,

    (7.4)

    • - вычислить действительное значение имитируемого расхода (м3/ч) по формуле:

    Lo

    (7.5)

    Инв. № подлин. Подпись и дата Взамен инв. №           дубл.       Подпись и дата

Qd. = ——---, / 2 ---Т1 S3600

'   2-cos a (£’/C02)-<ATsj/4)

где Lo в м, S' в м2, Со в м/с, А7а7 в с;

  • - произвести от трёх до десяти измерений расходомером величины объёмного расхода. При проведении измерений контролировать идентичность информации выводимой в компьютер и на встроенный индикатор ПИ;

  • - вычислить средние значения измеренного расхода на кодовом (<3<7) и токовом (Qmj) выходах расходомера по формулам

Q.= — SQ     Q = ^"акс -У f—- 4^|

(7.6)

^KJ N             ^mj 16-N           J

где Uj - напряжение на нагрузке токового выхода в мВ:

R = 250 Ом - значение сопротивления нагрузки токового выхода.

  • - относительная погрешность расходомера на кодовом выходе для каждого заданного значения расхода определяется по формулам

л = QK] 1QQ

(7-7)

Qdj

где j - номер точки, Qdj - действительное (заданное) значение расхода в j-той точке,

- дополнительная погрешность расходомера на токовом выходе (ддопт) определяется как

sa„ = QQ -100

(7.8)

Результаты поверки считаются положительными, если основная относительная и дополнительная погрешности расходомера при всех значениях объёмного расхода не превышает значений приведенных в технической документации на прибор.

  • 7.3.3 Контроль дополнительной погрешности на импульсном выходе расходомера исполнения АРГ - 31.2.

Смонтировать ППЭ на установочных фланцах испытательной камеры и измерить расстояние между излучающими поверхностями ППЭ. Подключить ППЭ, компьютер и счётчик импульсов к расходомеру. Прогреть расходомер не менее, чем 30 минут.

Ввести в память расходомера:

- измеренное расстояние между ППЭ (Lo) в мм,

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

CD

£

CD

3

e о

ф

i ф

5 CD <*>

CQ

CD

£ CD

3

e о

C

i з

о

e

ф i

  • - из технической документации на испытательную камеру - площадь сечения (S) в см2 и угол установки ППЭ (а) в угловых градусах,

  • - количество импульсов N3 = 1000, при котором контролируется дополнительная погрешность на импульсном выходе;

  • - вес единичного импульса q = 10 м3;

  • - разность времен распространения УЗК ДТ в мкс, соответствующую задаваемому расходу 0,5-Qmax- Рассчитывается по формуле:

4 • cos а ■ La

С2

о

•104

(7.9)

После ввода данных компьютер:

- принимает от расходомера измеренное значение расхода газа QUi за цикл измерения и вычисляет суммарный объём газа (QJ в м3 по формуле:

Qd=Qd+—tu                (7.10)

д 3600 4

где - длительность цикла измерения расходомера в сек. Измеряется частотомером на разъёме «Контроль».

- вычисляет текущее значение числа импульсов (No), которое должно быть сфор

мировано на импульсном выходе расходомера:

N„=QJq

(7.11)

Измерения продолжаются до выполнения условия Nd > N3. Затем компьютер завершает измерения, введя в расходомер ЛТ = 0, и выводит на экран вычисленное окончательное значение Qo-

Дополнительная погрешность на импульсном выходе (^димп в имп.) рассчитывается по формуле:

где NC4 - количество импульсов, измеренное счётчиком.

Результаты поверки считаются положительными, если дополнительная погрешность расходомера на импульсном выходе не превышает величины, приведенной в технической документации на прибор с учётом погрешности счётчика.

8 Обработка результатов
  • 8.1 Результаты поверки заносятся в протокол, рекомендуемая форма которого приведена в приложениях В и Г. Результаты оформляются в порядке, установленном метрологической службой осуществляющей поверку.

  • 8.2 Вычисление значений основной и дополнительной погрешности производится на компьютере или на калькуляторе по алгоритмам, разработанным на основе формул и соотношений, приведенных в настоящей методике.

  • 8.3 При положительных результатах поверки, метрологическим органом проводившем поверку, выпускается “Свидетельство о поверке” расходомера и прибор признается годным к применению.

  • 8.4 Приборы не прошедшие поверку или имеющие отрицательные результаты поверки запрещаются к применению.

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

Приложение А

(обязательное)

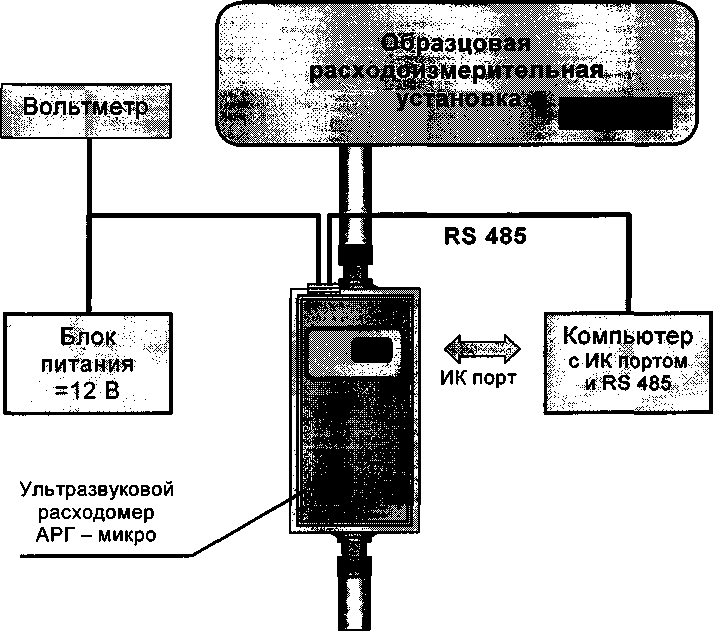

Схема соединения расходомера исполнения АРГ - микро со средствами измерительной техники и испытательным оборудованием при проведении поверки (калибровки).

Ине. Ns подлин. Подпись и дата Взамен инв. Ns | Wj^Ns дубл. | Подпись и дата

Направление потока

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

Приложение Б

(обязательное)

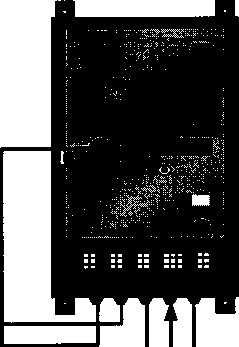

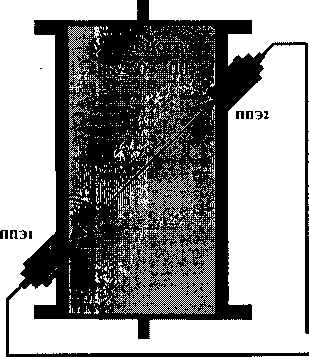

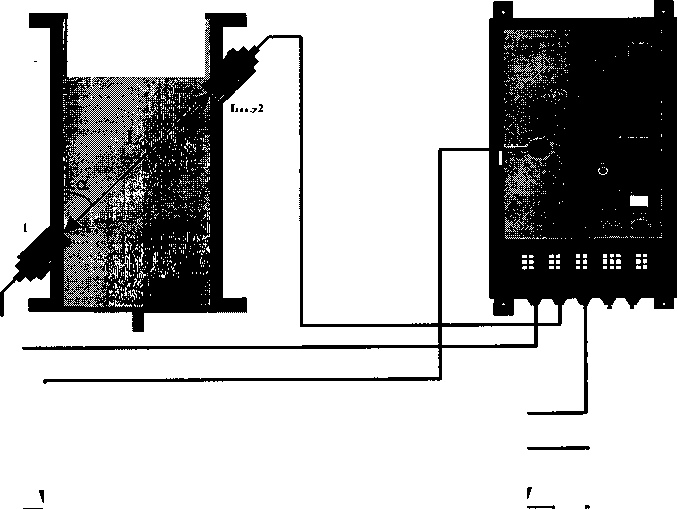

Схема соединения

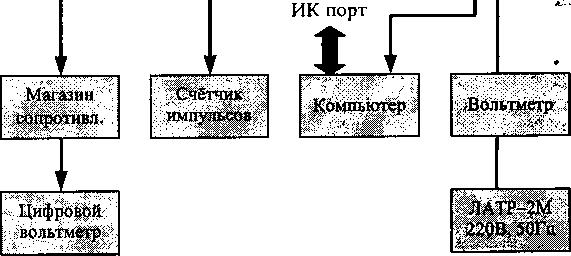

расходомера исполнения АРГ - 31.2 со средствами измерительной техники и испытательным оборудованием при проведении поверки (калибровки).

Инв. Ns подлин. Подпись и дата Взамен инв. Ns           дубл. | Подпись и дата

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

Приложение В

(рекомендуемое)

Протокол

периодической поверки №

201

г.

расходомера газа ультразвукового АРГ - микро

Заводской №

Изготовлен “    ”

201

г.

1 Средства измерительной техники и вспомогательное оборудование, применяемые при поверке:

тип

зав. №

дата поверки

  • - установка расходоизмерительная

  • - цифровой вольтметр

  • - термометр лабораторный

  • - барометр - анероид

  • - гигрометр психрометрический

  • - блок питания

    Инв. № подлин. Подпись и дата Взамен ине. №          дубл.       Подпись и дата

    2 Условия проведения измерений:

    • - температура окружающей среды,'

    • - относительная влажность воздуха.

    • - атмосферное давление, кПа

    °C

    3 Методика поверки МП 085/19.03.53-03

    4 Результаты поверки:

    4.1 Внешний осмотр (7.1)

    4.2 Опробование (7.2)

    Изм

    Лист

    № документа

    Подпись

    Дата

    Вывод:

    Вывод:

    МП 085/19.03.53-03

    Лист

4.3 Контроль основной относительной погрешности измерения объемного расхода газа (7.3).

Q2o (м3/ч)

t(°C)

Qaj (м3/ч)

Qkj (м3/ч)

8(Q) (%)

Основная относительная погрешность измерения расхода газа на кодовом выходе расходомера, не более:

5(Q) =

5(Q) =

% в диапазоне расходов Qmax > Q > 0,1 Qmax;

% в диапазоне расходов 0,lQmax Q > Qmin

Вывод: ______________

5 Выводы:

Расходомер газа ультразвуковой АРГ - микро зав. №______соответствует требо

ваниям технической документации АДРО.407251.001 ПС и признан годным к эксплуатации.

Исполнители:

Лист

МП 085/19.03.53-03

13

Изм

Лист

N° документа

Подпись

Дата

Приложение Г

(рекомендуемое)

Протокол

периодической поверки №

201 г.

расходомера газа ультразвукового АРГ - 31.2

Заводской №

Изготовлен “    ”

201

г.

1 Средства измерительной техники и вспомогательное оборудование, применяемые при поверке:

тип

зав. №

дата поверки

со £ со

а

4] О а с: ё

  • - частотомер

  • - магазин сопротивлений

  • - цифровой вольтметр

  • - термометр лабораторный

  • - микрометрический нутромер

  • - барометр - анероид

  • - гигрометр психрометрический

  • - испытательная камера

2 Условия проведения измерений:

  • — температура окружающей среды, °C

  • — относительная влажность воздуха, %

  • — атмосферное давление, кПа

  • — напряжение сети питания, В

  • — частота сети питания, Гц

§

ф I а

I ф

5

со ф со

3 Методика поверки МП 085/19.03.53-03

4 Результаты поверки:

4.1 Внешний осмотр (7.1)

Вывод:

4.2 Опробование (7.2)

Вывод:

со

£ со

а

4] О а с:

I?

о с:

§

Ф

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

4.3 Определение погрешности измерения объемного расхода газа на кодовом и токовом выходах расходомера (7.3).

Lo = ММ, а =      °, S = CM2, Qmax =       м3

ДТз (мкс)

t

(°C)

Показания частотомера (мкс)

ДТд (мкс)

Qa

3/ч)

Qk 3/ч)

и

(В)

Qt 3/ч)

(%)

бдопт

(%)

tno

tnp

Ине. Ns подлип. I Подпись и дата Взамен инв. Ns |         дубл. | Подпись и дата

Вывод: ______________

5 Выводы:

Расходомер газа ультразвуковой АРГ-31.2 зав. №_______соответствует требова

ниям технической документации АДРО.407251.001-001 ПС и признан годным к эксплуатации.

Исполнители:

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

Ине. Ns подлин. Подпись и дата Взамен ине. Ns tt^Ns дубл.       Подпись и дата

Приложение Д

(справочное)

Перечень принятых в тексте сокращений и условных обозначений

АРУ - автоматическая регулировка усиления

ЖКИ - жидкокристаллический индикатор

ЛАТР - лабораторный автотрансформатор

МП - методика поверки

НТД - нормативно-техническая документация

ПИ - преобразователь измерительный

ППЭ - пьезоэлектрический преобразователь

ПТБ - правила техники безопасности при эксплуатации электроустановок.

ПТЭ - правила технической эксплуатации электроустановок

ПУЭ - правила устройства электроустановок

ПЭВМ - персональный компьютер

УЗК - ультразвуковые колебания

а - угол установки пьезоэлектрических преобразователей

S - площадь поперечного сечения трубопровода

Q - объемный расход газа

Изм

Лист

Ns документа

Подпись

Дата

МП 085/19.03.53-03

Лист

Лист регистрации изменений

Изм.

Номера страниц

Всего стр. в докум

Номер извещения

Фамилия, подпись

Дата

Изменённых

Заменённых

Новых

Аннулированных

Изм

Лист

№ документа

Подпись

Дата

МП 085/19.03.53-03

Лист

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
