Методика поверки «ГСОЕИ. Уровнемеры VEGAPULS 6*, VEGASON6* и VEGAFLEX6*» (Код не указан!)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

Государственная система обеспечения единства измерений

УРОВНЕМЕРЫ VEGAPULS 6*, VEGASON6* и VEGAFLEX6*

Методика поверки

Москва 2004

СОДЕРЖАНИЕ

стр.

• 1. Введение

• 2. Операции поверки

• 3. Средства поверки

• 4. Требования безопасности

• 5. Условия поверки

• 6. Подготовка к поверке

• 7. Проведение поверки

• 8. Оформление результатов поверки

Приложение

• 1.1. Настоящий документ распространяется на уровнемеры бесконтактные микроволновые VEGAPULS6* , уровнемеры бесконтактные ультразвуковые VEGASON6* и уровнемеры контактные микроволновые VEGAFLEX6* фирмы "VEGA Grieshaber KG", Германия, и устанавливает методики их первичной и периодической поверок.

• 1.2. Межповерочный интервал - 3 года.

• 2.1. При проведении первичной поверки выполняют следующие операции: подготовка к поверке (п. 6.1);

• -  внешний осмотр (п.7.1.); опробование (п.7.2.);

• -  определение метрологических характеристик (п.7.3).

• 2.2. При проведении периодической поверки выполняют следующие операции:

• -  подготовка к поверке (п. 6.1); внешний осмотр (п.7.1.);

• -  опробование (п.7.2.);

определение метрологических характеристик:

• -  с демонтажом (п.7.3.2);

• -  без демонтажа, на месте эксплуатации уровнемера (п.7.3.3).

• 2.3. В случае несоответствия уровнемера требованиям какой-либо из операций поверки он считается непригодным к эксплуатации и дальнейшая поверка прекращается.

• 3.1. При проведении поверки применяют следующие эталоны и испытательное оборудование:

• - миллиамперметр постоянного тока для измерения в диапазоне 4...20 мА с относительной погрешностью измерений не более ±0,05%;

• - рулетка измерительная с ценой деления 1 мм по ГОСТ 7502;

• - источник постоянного тока напряжением 24 В, переменного тока 220 В частотой 50 Гц;

• - термометр с ценой деления 0,1 °C по ГОСТ 2823;

• - психрометр типа М-34 по ГОСТ 17142;

• - съемный модуль настройки и индикации MINICOM либо PLICSCOM (в зависимости от серии поверяемого прибора), поставляемый фирмой "VEGA Grieshaber KG", Германия, для программирования работы уровнемеров. Необходим 1 модуль для настройки (симуляции токового выхода) или индикации измеряемых значений для любого количества приборов одной серии;

• - защитная труба диаметром не менее 100 мм с установленными на ней заслонками-мишенями либо подставка под уровнемер (при поверке уровнемера с демонтажом).

• 3.2. Допускается использовать другие эталоны и вспомогательное оборудование, если они по своим характеристикам не хуже указанных в п.3.1.

• 3.3. Все эталоны должны иметь действующие свидетельства о поверке и эксплуатационные документы.

4.1 При проведении поверки соблюдают требования безопасности, определяемые:

• - правилами безопасности труда и пожарной безопасности, действующими на предприятии;

• - правилами безопасности при эксплуатации используемых эталонов, испытательного оборудования и поверяемого уровнемера, приведёнными в эксплуатационной документации.

• 4.2. Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032 и "Правилами устройства электроустановок" (раздел VII).

• 4.3. К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей" и изучившие эксплуатационную документацию и настоящий документ.

• 5.1. При проведении первичной поверки соблюдают следующие условия:

• -  температура окружающего воздуха, °C                            20±5;

относительная влажность окружающего воздуха, %                 30...80;

• -  атмосферное давление, кПа                                        86-107;

• -  вибрация, источники внешних магнитных и электрических полей должны отсутствовать.

• 5.2. При проведении периодической поверки по п.7.3.3 соблюдаются условия эксплуатации, при этом условия для окружающей среды соблюдают, как указано в п.5.1.

• 6.1. Поверяемый уровнемер подготавливают к работе согласно руководству по эксплуатации:

При первичной поверке, зная используемый диапазон измерений для данного уровнемера (т.е. при известном месте установки и параметров резервуара, на который будет установлен уровнемер), вводят в матрицу настройки уровнемера при помощи съемного модуля MINICOM либо PLICSCOM (в зависимости от серии прибора) значение расстояния L| от нулевой точки уровнемера до min уровня жидкости в резервуаре и значение расстояния L_n, равное значению расстояния от min до max уровней жидкости в резервуаре Нб. Если эти данные неизвестны, проверяют заводские значения, установленные по умолчанию, указанные в руководстве по эксплуатации.

При периодической поверке проверяют в матрице настройки уровнемера при помощи съемного модуля MINICOM либо PLICSCOM (в зависимости от серии прибора) значения расстояний от нулевой точки уровнемера до min уровня жидкости в резервуаре Li и от min до max уровней жидкости в резервуаре L_n. В случае несоответствия вводят правильные измеренные значения, как предписано в руководстве по эксплуатации.

• 7.1. Внешний осмотр.

При внешнем осмотре проверяют:

• - отсутствие механических повреждений на уровнемере, препятствующих его применению;

• - соответствие паспортной таблички уровнемера требованиям эксплуатационной документации;

• - соответствие комплектности уровнемера, указанной в документации. Уровнемер, не прошедший внешний осмотр, к поверке не допускают.

• 7.2. Опробование.

  • 7.2.1. Опробуют уровнемер:

• - с демонтажом, а также при первичной поверке перед поверхностью стены, при перемещении поверяемого уровнемера перпендикулярно к поверхности стены;

• - без демонтажа, на месте эксплуатации, при имеющейся возможности увеличе-ния/уменыпения уровня жидкости в резервуаре.

Результат опробования считают положительным, если при увеличе-нии/уменьшении уровня/расстояния соответствующим образом изменялись показания на дисплее прибора, на мониторе компьютера, контроллере, при помощи съемного модуля MINICOM либо PLICSCOM (в зависимости от серии прибора), устройстве индикации или миллиамперметре.

• 7.3. Определение метрологических характеристик.

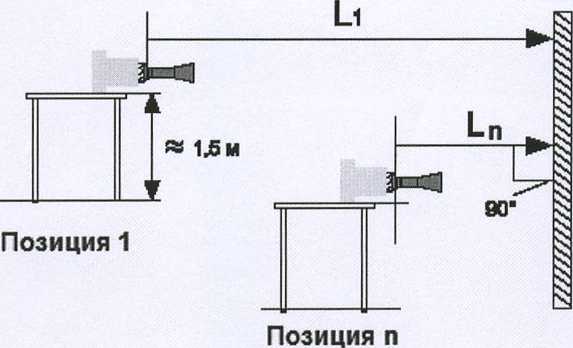

  • 7.3.1. При первичной поверке и периодической поверке с демонтажом используют в качестве имитатора уровня жидкости в резервуаре ровную поверхность стены. Закрепленный уровнемер на подставке, как показано на рисунке, устанавливают в позицию 1 с помощью рулетки на расстояние L|="E". Проводят измерения два раза и записывают в протокол измеренные значения "уровня" в позиции 1 по рулетке и с дисплея прибора, или монитора компьютера/контроллера, при помощи съемного модуля MINICOM либо PLICSCOM (в зависимости от серии прибора) или миллиамперметра.

Переустанавливают уровнемер в позицию п (рекомендуется производить измерения не менее чем в 3-х позициях, равномерно распределенных в диапазоне измерений) с помощью рулетки на расстояние L_n="F" и выполняют те же действия, как и для позиции 1.

Определяют значение абсолютной погрешности уровнемера Д_у по формуле

(1)

где

L_x - эталонные значения расстояний в позиции 1 и п, измеренные рулеткой, в мм; L_y - значения расстояний, измеренные уровнемером, в мм.

где

I - значения токового выходного сигнала с уровнемера, в мА;

L_n - значение базовой высоты резервуара, т.е. расстояние от min до max уровня, в мм.

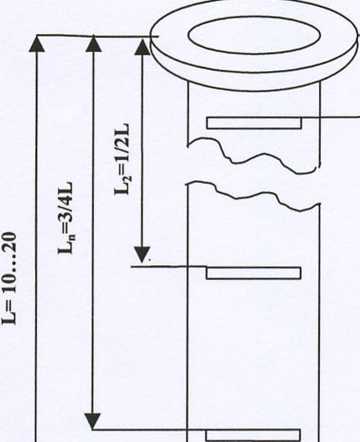

В случае использования защитной трубы с заслонками-ловушками в качестве имитатора уровня поверяемый уровнемер закрепляют на фланце в верхней части трубы.

Определение погрешности проводят в местах расположения заслонок-мишеней.

Значение абсолютной погрешности Д_у вычисляют по формуле (1), где Ly - значения расстояний, измеренных уровнемером до каждой из заслонок, рассчитанные по формуле (2), в мм; L_x - контрольные значения расстояний до каждой из заслонок, измеренные рулеткой, в мм.

D=100mm

Рекомендуется не менее 3-х позиций для за слонок-ловушек

Уровнемер считают выдержавшим поверку, если полученное при поверке наибольшее из значений абсолютной погрешности уровнемера Д_у не превышает значения предела допускаемой абсолютной погрешности Д'_у, указанное в документации на уровнемеры.

• 7.3.2. Поверка без демонтажа на месте эксплуатации.

Примечание. При проведении измерений без демонтажа поверхность жидкости в резервуаре должна быть ровной/спокойной, перемешивающее устройство в резервуаре (при его наличии) отключено. Заполнение/опорожнение резервуара не допускают.

• 7.3.2.1. Но исходному уровню, с помощью рулетки.

Проводят измерение при исходном уровне жидкости в резервуаре и записывают в протокол его значение с дисплея прибора, или монитора компьютера/контроллера, при помощи съемного модуля MINICOM либо PLICSCOM (в зависимости от серии прибора) или миллиамперметра, по формуле (2).

Опускают рулетку в резервуар до погружения в жидкость и записывают в протокол измеренное значение уровня в резервуаре L_p.

Проводят измерения два раза и определяют абсолютную погрешность уровнемера Д_у по формуле

Ду=Ьр-Ьу

Уровнемер считают выдержавшим поверку, если полученное при поверке наибольшее из значений абсолютной погрешности измерений уровнемера Д_у не превышает значения предела допускаемой абсолютной погрешности Д'_у , указанное в документации на уровнемеры.

• 8.1. Результаты поверки оформляют протоколом по форме, указанной в Приложении.

• 8.2. При положительных результатах поверки оформляют свидетельство о поверке согласно ПР 50.2.006.

• 8.3. При отрицательных результатах поверки уровнемеры к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин непригодности в соответствии с ПР 50.2.006.

Зам. начальника отдела ВНИИМС

Зам. начальника отдела ВНИИМС

ПРИЛОЖЕНИЕ

(наименование)

Код заказа

Серийный номер

Диапазон измерения уровня, мм

Результаты поверки по пунктам методики:

• 7.1. Внешний осмотр

• 7.2. Опробование

• 7.3. Определение метрологических характеристик

7.3.1; 7.3.2. Поверка первичная, периодическая с демонтажом, периодическая без демонтажа (выбрать проводимый тип поверки):

Заключение о пригодности уровнемера:    _____________________________________

Поверитель: ________________________ (

______________200_ г.
