Методика поверки «Измерители многофункциональные TGD» (МП 206-012-2016)

О X S

.В. Гоголинский

Стр.

• 1. Общие требования

• 2. Операции и средства поверки

• 3. Требования к квалификации поверителей

• 4. Требования безопасности

• 5. Условия поверки

• 6. Подготовка к поверке

• 7. Проведение поверки

• 8. Оформление результатов поверки

Приложение А. Схемы подключения измерителя и инструкция по работе с программой TGD_STM_F103_Metro_2015.exe

Приложение Б. Форма протокола первичной/периодической поверки (рекомендуемое)

• 1.1 Настоящая методика поверки (далее-методика) распространяется на измерители многофункциональные TGD (в дальнейшем - измерители), изготавливаемые ООО «Валком» и устанавливает методы и средства их первичной и периодической поверки.

• 1.2 Интервал между поверками 2 года - для измерителей с модулями измерения температуры и давления, 5 лет - для измерителя с модулем измерения длины.

• 2.1 При первичной и периодической поверках измерителей выполнять операции, указанные в таблице 1 с использованием средств, указанных в таблице 2.

Таблица 1 Операции поверки.

Таблица 2 Средства поверки.

• 2.2   При несоответствии характеристик поверяемого измерителя установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не производятся, за исключением оформления результатов по п.8.2 данной методики.

• 2.3 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

2.4. Используемые при поверке средства измерений должны быть поверены в соответствии с Порядком проведения поверки средств измерений, утвержденным Приказом Минпромторга России № 1815 от 02 июля 2015 г. и иметь действующие свидетельства о поверке (знак поверки).

• 3.1 К поверке допускаются лица, аттестованные на право поверки средств измерений, изучившие руководство по эксплуатации на измеритель, знающие принцип действия используемых средств измерений, имеющие навыки работы на персональном компьютере.

• 3.2 К поверке допускаются лица, освоившие работу с используемыми приборами и имеющие достаточную квалификацию.

3.3. Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном порядке.

• 4.1 При эксплуатации необходимо выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэлектронадзором, указания по технике безопасности, приведенные в эксплуатационной документации на применяемые средства поверки, а так же прочие документы, устанавливающие требования к безопасности работ в месте проведения поверки.

5.1 При проведении поверки должны соблюдаться следующие нормальные условия:

Внешние электрические и магнитные поля должны находиться в пределах, не влияющих на работу измерителя.

5.2 Перед проведением поверки следует подготовить к работе средства поверки и поверяемый измеритель в соответствии с руководствами по эксплуатации.

• 6.1 При подготовке к поверке:

• - проверить наличие действующих свидетельств (отметок) о поверке используемых средств поверки;

• - проверить соблюдение условий разделов 3; 4 и 5 настоящей методики;

• -  перед поверкой подготовить средства поверки в соответствии с требованиями их эксплуатационной документации.

• 7.1 Проверка комплектности, наличия и качества маркировки, проверка упаковки.

  • 7.1.1  Проверку комплектности, маркировки, упаковки измерителя определяют путем внешнего осмотра.

Результаты проверки считаются положительными, если в результате осмотра установлено:

• - соответствие комплекту поставки, включая эксплуатационные документы;

• - отсутствие механических повреждений и дефектов, ухудшающих внешний вид и (или) влияющих на работоспособность измерителя;

• - наличие четких, хорошо читаемых надписей и маркировки.

При несоблюдении п.7.1.1 измеритель бракуют и к дальнейшей поверке не допускают.

• 7.2 Проверка электрического сопротивления изоляции

  • 7.2.1 Сопротивление изоляции измеряется относительно корпуса с помощью измерителя сопротивления изоляции FLUKE 1507, который подключается к закороченным клеммам питания «плюс», «минус» и корпусу измерителя. Подается испытательное напряжение 100 В в течение 1 мин, затем испытание повторяется.

  • 7.2.2 Измерители считаются выдержавшими испытания, если величина сопротивления изоляции не менее 20 МОм.

• 7.3 Проверка электрической прочности изоляции.

  • 7.3.1  Электрическая прочность изоляции проверяется с помощью электропробойной установка ЭПУ-1. Проверка электрической прочности изоляции между токоведущими цепями и корпусом измерителя производится путем подачи испытательного напряжения 550 В амплитудного значения в нормальных климатических условиях. Полное испытательное напряжение выдерживается в течение одной минуты, после чего плавно или ступенчато снижается до нуля и отключается.

  • 7.3.2 Измеритель считается выдержавшим испытания, если во время проверки не обнаружено пробоя изоляции и поверхностного перекрытия. Наличие пробоя или перекрытия определяется по резкому снижению испытательного напряжения.

• 7.4  Определение диапазона измерений и допускаемой основной приведенной погрешности измерений температуры.

  • 7.4.1 Подключить измеритель с модулем измерения температуры к ПК согласно схеме Рис.1 Приложения А. Измеритель готов к работе после включения питания в течение 1 мин.

  • 7.4.2 На каждый из 15-и каналов измерения температуры согласно Рис.2. Приложения А. по очереди подключаются эталонные сопротивления, соответствующие значениям температуры минус 200 °C, минус 50 °C, 0°С, 100°С, 150 °C. С монитора ПК снимают значения температуры.

Допускаемой основной приведенной погрешностью будет разность между значениями имитируемой температуры с помощью эталонных сопротивлений и измеренной, разделенная на величину диапазона измерений и умноженную на 100%.

Таблица 3

показания находятся в пределах допускаемых значений, указанных в соответствующих графах таблицы 3, и не превышающих значений допускаемой основной приведенной погрешности равной ±0,05 % от диапазона измерений.

• 7.5  Определение диапазона измерений и допускаемой основной приведенной погрешности измерений избыточного давления и разности давления.

  • 7.5.1 Подключить измеритель с модулем измерения давления к ПК согласно схеме Рис.1. Определение погрешности измерений давления проводится в соответствии с документом МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки». Для поверки подключить калибратор MC5-R с внешним модулем измерения давления соответствующего диапазона к поверяемому датчику давления. Диапазон измерения давления от 0 до 410³ кПа для датчиков избыточного давления, и от 0 до 10 кПа для датчиков разности давления. Измерение производится в 5-ти точках с точностью установки давления в каждой из них не хуже 0,5% от значения задаваемого давления. Допускаемой основной приведенной погрешностью будет разность между показаниями эталонного СИ и поверяемого измерителя, разделенная на величину диапазона измерений и умноженную на 100%.

  • 7.5.2  Результаты считаются положительными, если регистрируемые показания не превышают значений допускаемой основной приведенной погрешности равной ±0,1 % от диапазона измерений.

• 7.6 Определение длин секций меры.

Длины секций меры определяют с помощью ленты измерительной 3 разряда. Длину каждой секции измеряют не менее, чем в трех осевых сечениях, равномерно распределенных по образующей меры. За действительную длину секции меры принимают среднее значение. Длины секций должны соответствовать данным, приведенным в таблице 4.

Таблица 4

• 7.7 Определение диапазона измерений и основной абсолютной погрешности измерений длины.

  • 7.7.1 Подключить измеритель с модулем измерения длины к ПК согласно схеме рис.1 приложения А. Измеритель и подключенная к нему в соответствии с требованиями п. 6.15 АТЛМ.421410.001ТУ-2015 мера длины должны быть выдержаны в нормальных условиях не менее 2-х часов.

  • 7.7.2  Определение  диапазона  измерений  и основной  абсолютной

погрешности измерений длины проводят с помощью лазерного дальномера.

• 7.7.3  Определение  диапазона  измерений  производится  измерением

расстояния от нулевой опорной поверхности (плоскость А секции 3 на рис. 7). Диапазон измерений должен соответствовать паспортным данным.

• 7.7.4 Определение основной абсолютной погрешности измерений длины проводят в пяти точках диапазона измерений путем измерения расстояний от нулевой опорной поверхности до опорных поверхностей (плоскости А соответствующих секций на рис. 7), находящихся на расстояниях близких к 20 %, 40 %, 60 %, 80 %, 100 % от диапазона измерений. Если мера длины включает менее пяти секций от нулевой опорной поверхности, измерения проводят до опорных поверхностей каждой секции.

• 7.7.5 В каждой точке диапазона с помощью лазерного дальномера определяют действительное значение длины.

• 7.7.6 Проводят измерения длины с помощью измерителя. Считывание показаний измерителя производится с помощью сервисного программного обеспечения v8_TGD_STM_F103_Metro_2015, Инструкция приведена на рис. 3-6 Приложения А. Проводят десять циклов измерений.

• 7.7.7 Основную абсолютную погрешность определяют как разность между средним значением длины, полученным за десять циклов измерений, и действительным значением длины.

• 7.7.8 Результаты считаются положительными, если полученные значения основной абсолютной погрешности измерений длины не превышают ±2,6 мм.

• 7.8 Проверка соответствия ПО измерителя.

  • 7.8.1 Проверка идентификационных данных ПО проводится с помощью специальной сервисной программы TGD_STM_F103_Metro_2015.exe. Для этого необходимо подключить измеритель к ПК, запустить программу и после установления связи с прибором нажать кнопку Read Transmitter Variables. Версия программы 1 и контрольная сумма 2 должны соответствовать заявленным см Рис 9. Приложения А.

• 8.1 При положительных результатах поверки измеритель признается пригодным к применению, на него и (или) в паспорт наносится оттиск поверительного клейма и (или) выдается «Свидетельство о поверке», форма которого приведена в приложении А ПР 50.2.006-94.

• 8.2 При отрицательных результатах поверки измерителя с любым из модулей, измеритель в целом признается непригодным к применению, оттиск клейма и (или) «Свидетельство о поверке» аннулируется и выписывается «Извещение о непригодности» или делаются соответствующие записи в паспорте. Форма «Извещения о непригодности» приведена в приложении Б ПР 50.2.006-94.

Руководитель отдела                           ---

ФГУП «ВНИИМ им. Д. И. Менделеева»

И. о. руководителя отдела

ФГУП «ВНИИМ им. Д. И. Менделеева»

Руководитель отдела

ФГУП «ВНИИМ им. Д. И. Менделеева»

Старший научный сотрудник

ФГУП «ВНИИМ им. Д. И. Менделеева»

Кононова Н.А.

Горобей В.Н.

!айцев А.В.

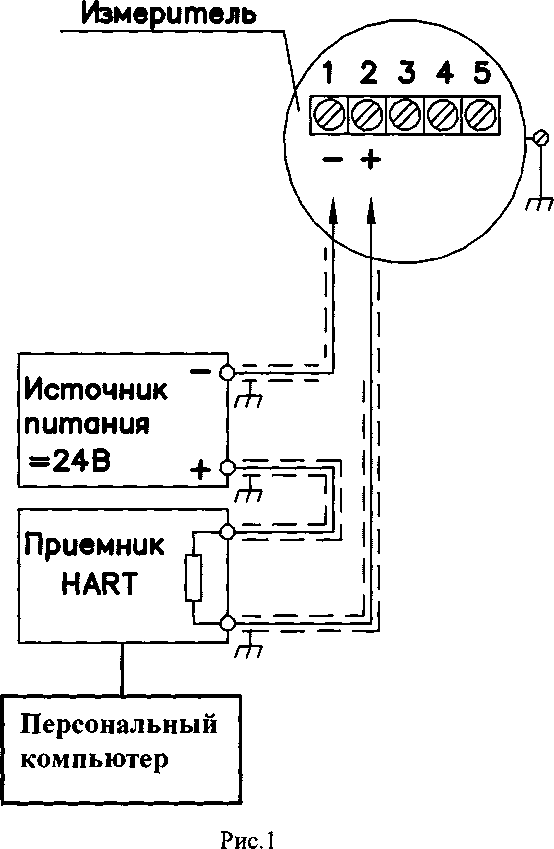

• 1. Подключение измерителя к персональному компьютеру ПК для поверки измерителя с модулями измерения температуры, давления и длины

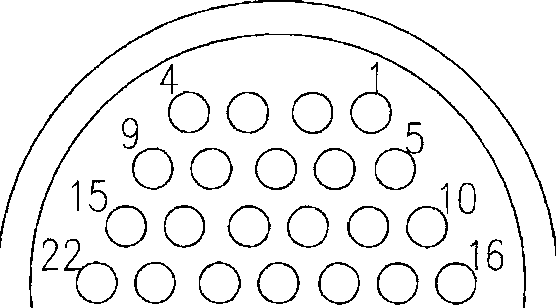

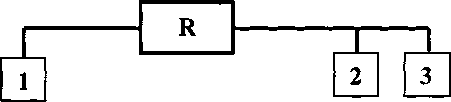

• 2. Схема внешних подключений измерителя с модулем измерения температуры

Рис.2

• 3. Определение диапазона измерений и основной абсолютной погрешности измерений длины

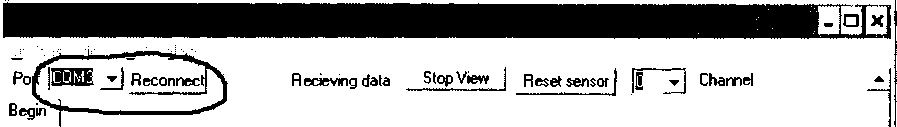

3.1.Запустить программу v8_TGD_STM_F103_Metro_2015, установить связь с измерителем, выбрав порт подключения (в данном случае COM3) и нажав кнопку «Reconnect».

Переход к настройкам

Read Transmitter Variables VI _Label

V1 .Label

WORK

11

Рис.З

3.2.Перейти к вкладке определения погрешности измерения длины нажав кнопку «WORK»

Port (COM3 |Яёсоппё^| ■■■■ Recieving data Stop View [ R eset sensor |     —3 Channel

Begin I

VI-Label

V1 -Label

WORK

Рис.4

<1

2x1 • 6 И

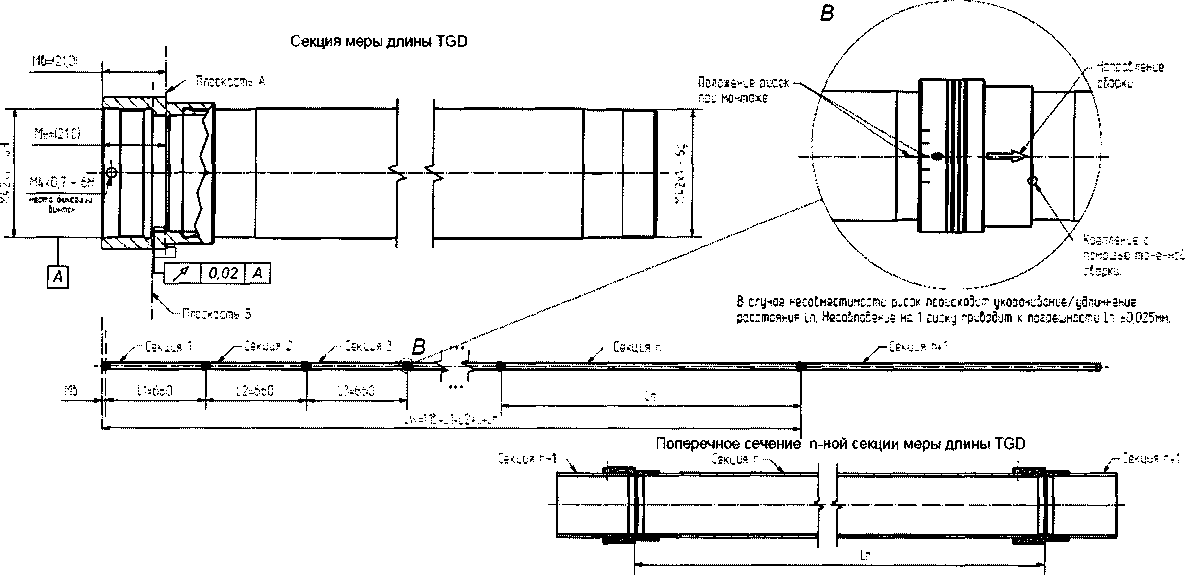

3.5 Схема измерений меры длины

Протокол №____

Поверки измерителя многофункционального TGD Заводской №_____

• 1.    Место проведения поверки:

• 2.    Дата проведения поверки:

• 3.     Условия проведения поверки:

• 4. Эталоны, средства измерений:

• 5. Проверка комплектности, наличия и качества маркировки, проверка упаковки:

• 6. Проверка электрического сопротивления изоляции:

• 7. Проверка электрической прочности изоляции:

• 8.    Определение диапазона измерений и допускаемой основной приведенной

погрешности измерений температуры.

Таблица Б1 Результаты измерений диапазона измерений и допускаемой основной приведенной погрешности измерения температуры

• 9. Определение диапазона измерений и допускаемой основной приведенной погрешности измерений избыточного давления и разности давления

Таблица Б2 Результаты измерений диапазона измерений и допускаемой основной приведенной погрешности измерения избыточного давления.

Таблица БЗ Результаты измерений диапазона измерений и допускаемой основной приведенной погрешности измерения разности давления.

• 10. Определение длин секций меры.

Таблица Б4 Результаты определения длин секций меры

• 11. Определение диапазона измерений и основной абсолютной погрешности измерений длины

Таблица Б5 Результаты определения диапазона измерений и основной абсолютной

погрешности измерений длины

12. Проверка соответствия ПО измерителя:

Таблица Б6 Проверка соответствия ПО измерителя.

13. По результатам поверки измеритель многофункциональный TGD признан годным (не годным) к применению.

Поверку проводил

__________________________!

20
