Методика поверки «Сигнализаторы солесодержания "СПС03-СПС06"» (ФЖУ2.840.068 МИ)
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «АНАЛИТПРИБОР-МЕК»
СОГЛАСОВАНО
Генеральный директор
ЗАО «Аналитприбор-Мек»
УТВЕРЖДАЮ
Генеральный директор
ЗАО «Национальный институт
. С. Аветисян
•^^ИГПРИБОР-ЧЕк-р
А.Н-ШГРЙ1ВОК..Ч£К 05518664
СИГНАЛИЗАТОРЫ СОЛЕСОДЕРЖАНИЯ
«СПСОЗ - СПС06»
Методика поверки
АЖУ2.840.068 МИ
2019 г.
Настоящая методика поверки распространяется на сигнализаторы солесодержания «СПСОЗ - СПС06» (далее - сигнализаторы), предназначенные для непрерывного измерения массовой концентрации солей в водных растворах в пересчете на хлорид натрия (солесодержание) и удельного электрического сопротивления таких растворов (УЭС), и выдачи сигнала превышение (падение ниже) заданного значения солесодержания или удельного электрического сопротивления и устанавливает методы и средства первичной и периодической поверок.
Интервал между поверками - 1 год.
1 ОПЕРАЦИИ ПОВЕРКИПри проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения операции при | |
|
первичной поверке |
периодическо й поверке | ||
|
1 Внешний осмотр |
6.1 |
Да |
Да |
|
2 Опробование |
6.2 |
Да |
Да |
|
3 Определение метрологических характеристик:
|
6.3 |
Да |
Да |
При получении отрицательного результата по какой-либо из операций поверка прекращается.
2 СРЕДСТВА ПОВЕРКИПри проведении поверки применяются средства, указанные в таблице 2.
Таблица 2
|
Номер пункта методики поверки |
Наименование и тип средства поверки |
Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки |
|
5, 6.2, 6.3 |
Рабочий эталон второго разряда кондуктометр лабораторный КЛ-С-1 (Per. №46635-11). |
Диапазон измерений УЭП от 0,0001 См/м до 100 См/м, 5=0,25 % |
|
5,6.2 |
Тераомметр ТО-3 |
Номинальное напряжение до 30 В А от0.9103до 1,6 1015 Ом |
|
5,6.2, 6.3 |
Вольтметр универсальный В7-54М (Per. №50973-12) |
Диапазон измерений напряжения постоянного тока от 0,1 до 1000 В; диапазон измерений напряжения переменного тока от 0,1 до 750 В. |
|
5,6.2, 6.3 |
Источник питания PSW7 30-36 |
Выходное напряжение до 80В, ток нагрузки от 7,2 до 100А |
|
5,6.2, 6.3 |
Лабораторный автотрансформатор ЛАТР-1М |
Диапазон регулировки напряжения от 0 до 240 В; |
|
6.2, 6.3 |
Кондуктометр-солемер МАРК- 602 (Per. №25807-16) |
Диапазон измерений УЭП: от 0 до 20000 мкСм/см, диапазон измерений солесодержания в пересчете на хлористый натрий от 0 до 10000 мг/дм3 |
|
6.2, 6.3 |
Термометр лабораторный ТЛ-4, (per. № 303-91) |
Диапазон измерения (0 - 50) °C, цена деления 0,1 °C |
|
6.2, 6.3 |
Поверочные растворы натрия хлористого в воде (Приложение А) |
Относительная погрешность массовой концентрации натрия хлористого -±1 % |
Примечание - Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик сигнализаторов с требуемой точностью, допущенных к применению в Республике Армения и (или) в Российской Федерации.
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
3.1 К проведению измерений при поверке сигнализаторов и обработке результатов измерений допускаются лица, имеющие достаточную квалификацию и опыт работы в области аналитической химии, прошедшие необходимый инструктаж по технике безопасности.
-
3.2 При проведении поверки должны соблюдаться требования техники безопасности: при работе с химическими реактивами по ГОСТ 12.1.007-76 и ГОСТ 12.4.021-75; при работе с электроустановками по ГОСТ Р 12.1.019-2009 и ГОСТ 12.2.007.0-75.
-
3.3 При осмотре должны быть приняты меры, предохраняющие открытые приборы от попадания в них пыли и влаги.
-
3.4 Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности и иметь средства пожаротушения по ГОСТ 12.4.009-83.
-
4.1 Условия окружающей среды:
-
- температура окружающего воздуха (25 ± 10) °C;
-
- относительная влажность (65 ± 15) %;
-
- атмосферное давление (0,101 ± 0,004) МПа.
-
4.2 Параметры тока:
-
- напряжение питания (220 ± 11) В;
-
- частота тока питания (400 ± 12 ) Гц.
-
4.3 Параметры воды:
-
- температура (20 ± 5) °C;
-
- давление не более 10 МПа
-
4.4 Не допускается наличие следующих факторов: вибрация, удары, тряска, посторонние магнитные поля.
-
5.1 Промыть рабочую полость датчика дистиллированной водой, затем тщательно высушить сухим сжатым воздухом. При этом не допускается применение других источников тепла. О чистоте промывки датчика следует судить по сопротивлению его чувствительного элемента или удельной электрической проводимости воды. Сопротивление (удельная электрическая проводимость ) чувствительного элемента отмытого датчика при протекании через него воды должно оставаться неизменным в течении одной минуты. В качестве нуль -индикатора использовать кондуктометр лабораторный КЛ-С-1.
-
5.2 Собрать схему электрическую соединений: для сигнализаторов СПСОЗ, СПС04 согласно Приложению Б; для сигнализаторов СПС05, СПС06 - согласно Приложению В.
-
5.3 Проверить электрическое сопротивление изоляции цепей датчика ДСВ29 согласно РЭ (раздел 2.2).
-
5.4 Проверить электрическое сопротивление изоляции цепей преобразователя ПСК согласно РЭ (раздел 2.2).
-
5.5 Собрать установку для приготовления поверочных растворов согласно Приложению Г (Рис. Г1).
Все соединения между элементами установки произвести стеклянными и резиновыми трубками минимальной длины. Все элементы установки и соединительные трубки предварительно обмыть и обезжирить для исключения выделения загрязнений при повышенной температуре.
-
5.6 Приготовить поверочный раствор, соответствующий установленному для поверяемого экземпляра порогу сигнализации, по методике Приложения А.
-
6 ПРОВЕДЕНИЕ ПОВЕРКИ
-
6.1.1 При проведении внешнего осмотра должно быть установлено:
-
- соответствие комплектности представленного на поверку сигнализатора прилагаемой документации;
-
- отсутствие механических повреждений, влияющих на работоспособность и нормированные метрологические характеристики;
-
- наличие четких обозначений условного наименования, товарного знака предприятия-изготовителя, номера прибора по системе нумерации предприятия-изготовителя и года выпуска.
-
6.2.1 Обеспечить полное заполнение водой погружных датчиков, или проток контролируемой воды через проточный датчик, убедиться в отсутствии утечки контролируемой воды.
-
6.2.2 Подать напряжение питания и прогреть сигнализатор в течение 2 ч.
-
6.2.3 Проверить исправность сигнализатора, для чего необходимо открыть крышку и подать напряжение (27 ± 3) В от сети двухполупериодного выпрямленного тока от постороннего источника на зажимы:
-
- 4 и 5 колодки ХТ1 (для ПСКОЗ, ПСК04);
-
- 4 и 5 колодок ХТ1 ХТ2 (для ПСК05, ПСК06).
При подаче на зажим 5 полярности «плюс» на выходе преобразователя должен быть сигнал «срабатывание» или «отпускание» (при изменении подаваемого напряжения) независимо от значения контролируемого параметра в диапазоне сигнализации. После чего сигнализатор готов к поверке.
6.3 Определение метрологических характеристикОпределение погрешностей экземпляров сигнализаторов проводят при значениях порогов срабатывания сигнализации, установленных для этих экземпляров. Диапазоны установки порогов срабатывания сигнализации приведены в табл. 3.
Таблица 3
|
Наименование сигнализа тора |
Тип преобразовате ля |
Значение постоянной датчика ДСВ29 (К, 1?) |
Диапазон установления порогов срабатывания сигнализации | |
|
солесодержания (С, мг/дм3) |
УЭС (р, Ом • м) | |||
|
СПСОЗ |
ПСКОЗ |
0,2 |
от 1 до 10 от 4 до 40 |
- |
|
2 |
от 2 до 20 от 4 до 40 | |||
|
СПС04 |
ПСК04 |
0,2 |
- |
от 2500 до 4500 от 1250 до 4500 |
|
2 |
- |
от 250 до 2500 | ||
|
СПС05 |
ПСК05 |
20 |
от 10 до 100 от 40 до 400 |
- |
|
200 |
от 100 до 1000 от 400 до 4000 | |||
|
СПС06 |
ПСК06 |
20 |
- |
от 100 до 1250 |
-
6.3.1 Определение основной приведенной погрешности сигнализации солесодержания.
-
6.3.1.1 Раствор необходимой концентрации, равной установленному порогу сигнализации (Сс, мг/дм3), согласно Таблице 3 поместить в бутыль-смеситель 6 (на схеме Приложения Г, рис. Г1). Из склянки с помощью насоса прогнать через датчик проточного типа по замкнутому контуру. Датчики погружного исполнения предварительно поместить в сосуд, вход и выход которого подключить к трубопроводу контура. Заданное значение солесодержания контролируется кондуктометром-солемером МАРК-602, при этом следует выбирать такое исполнение кондуктометра, погрешность которого меньше погрешности поверяемого прибора в 2 и более раз.
Для поддержания постоянной температуры раствор пропустить через термостат, установленный перед датчиком, контролировать температуру раствора на входе и выходе датчика.
-
6.3.1.2 Плавным изменением (повышением или понижением) солесодержания поверочного раствора добиться срабатывания сигнализации сигнализатора.
-
6.3.1.3 Измерить солесодержание (Q>,) раствора, при котором произошло срабатывание, кондуктометром-солемером МАРК-602 и температуру раствора (t0, °C) с помощью термометра.
-
6.3.1.4 На основании полученных показаний рассчитать значение приведенной погрешности сигнализации солесодержания сигнализатора (у, %) по формуле (1)
г=^£ф.1ОО (1)
ьв.пр.
где Сс - порог срабатывания, мг/дм3;
Сф — фактическое солесодержание раствора, при котором произошла сигнализация, мг/дм ,
Св пр ~ верхний предел диапазона сигнализации солесодержания, мг/дм3.
-
6.3.1.5 Сигнализатор считается прошедшим проверку по данному параметру, если значение у не превышает пределов, указанных в Приложении Е.
6.3.2 Определение приведенной погрешности сигнализации при измерении УЭС.
-
6.3.2.1 Приготовить раствор с концентрацией, соответствующей значению УЭС, близкому к установленному порогу сигнализации (рс,Омм), согласно Таблице 3.
Концентрацию подобрать по Таблице, приведенной в Приложении Д.
Повторить действия, указанные в 6.3.1.1
-
6.3.2.2 Плавным изменением (повышением или понижением) солесодержания поверочного раствора добиться срабатывания сигнализации сигнализатора. Зафиксировать фактическую УЭП раствора (%ф, мкСм/см) с помощью кондуктометра-солемера МАРК-602 и температуру раствора (to, °C) с помощью термометра.
Фактическое значение удельного электрического сопротивления (рф , Ом м), определить по формуле (2)
Хф
(2)
гДе Хф ~ УЭП раствора, определяемая с помощью кондуктометра-солемера МАРК-602, мкСм/см.
-
6.3.2.3 На основании полученных показаний сигнализатора определить приведенную погрешность сигнализации УЭС (у, % ) по формуле (3).
(3)
где Рф - фактическое УЭС раствора, при котором произошло срабатывание сигнализации, 0м м;
рс - порог срабатывания, 0м м;
р в.пр - верхний предел диапазона сигнализации УЭС, 0м м
-
6.3.2.4 Сигнализатор считается прошедшим поверку по данному параметру, если значение у соответствует требованиям, указанным в приложении Е.
-
7.1 Оформить результаты поверки протоколом по форме, приведенной в приложении Ж.
-
7.2 Положительные результаты поверки датчика оформляют свидетельством о поверке в соответствии с приказом Минпромторга РФ № 1815 от 2 июля 2015 г. или вносят запись в паспорт датчика. Знак поверки наносят на свидетельство о поверке или на паспорт датчика.
-
7.3 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие хотя бы по одному из пунктов настоящей методики.
-
7.4 Отрицательные результаты поверки оформляют выдачей извещения о непригодности.
Приложение А
Методика приготовления поверочных растворов натрия хлористого
1. Назначение и область применения методикиМетодика устанавливает порядок приготовления поверочных растворов натрия хлористого с солесодержанием от 1,0 до 4000 мг/дм3 для поверки сигнализаторов солесодержания «СПС03 - СПС06».
2. Метрологические характеристикиПри соблюдении всех регламентированных условий пределы допускаемой относительной погрешности поверочных растворов не превышают ±1,0 %
3. Средства измерений, вспомогательное оборудование, реактивы и материалы-
3.1 Средства измерений
-
- весы лабораторные с максимальным пределом взвешивания не более 150 г, класс точности высокий (II) по ГОСТ Р 53228-2008, пределы допускаемой погрешности не более ±1,0 мг;
-
- колбы мерные 1-500-2, 1-1000-2 по ГОСТ 1770-74;
-
- пипетки с одной отметкой 1-2-1, 2-2-2, 2-2-5, 2-2-10, 2-2-20, 2-2-25, 2-2-50, 2-2-100, 2-2-200 по ГОСТ 29169-91;
-
- цилиндры мерные 1-10-2, 1-25-2, 1-50-2 по ГОСТ 1770;
-
- термометр лабораторный ТЛ-4, диапазон измерения (0 - 50) °C, цена деления 0,1 °C, per. №303-91.
-
3.2 Вспомогательное оборудование
-
- стакан Н-1-100 ТХС по ГОСТ 25336-82;
-
- муфельная печь.
-
3.3 Реактивы
-вода дистиллированная ГОСТ 6709 - 72;
-
- натрий хлористый «х.ч.» ГОСТ 4233 - 77.
4.1 Подготовка дистиллированной воды
Дистиллированную воду обессолить, пропуская ее через ионообменный фильтр, для чего: лабораторный фильтр (Приложение Г, рис. Г2) загрузить смешанной шихтой, состоящей из катионита КУ-2 и анионита АВ-17 в рабочих формах. Скорость фильтрации должна находится в пределах 15-30 дм3/ч для фильтров с внутренним диаметром (с!вн=40мм), температура воды от 18 до 22°С.
Подготовка ионитов для загрузки в фильтр производится следующим образом:
-
- катионит КУ-2 замочить на 1 - 2 ч. в дистиллированной воде, после чего произвести отмывку катионита дистиллятом до нейтральной реакции по метилоранжу;
-
- анионит АВ-17 отмыть дистиллятом до нейтральной реакции по фенолфталеину;
-
- отмытые иониты смешать в объемном соотношении 1:1 и приготовленную смешанную шихту хранить под водой в герметично закрывающейся стеклянной банке.
Для загрузки необходимо:
-
- одеть на верхний и нижний штуцера фильтра резиновые шланги;
-
- отвинтить верхнюю крышку фильтра;
-
- тщательно промыть фильтр и шланги дистиллятом;
-
- заполнить фильтр до половины дистиллятом;
-
- загрузить подложку предварительно обезжиренную бензином марки Б-95 и отмытую горячим дистиллятом до полного отсутствия масла в пробах промывных вод.
Загружать смешанную шихту следует путем переливания ее с водой из банки с одновременным сливом воды через нижний штуцер, объем смешанной шихты, необходимой для загрузки в фильтр, приблизительно равен 400мл;
- установить верхнюю крышку на место и затянуть ее.
Для получения обессоленной воды необходимо открыть вентиль 7 и обеспечить проток воды через фильтр.
Качество полученной обессоленной воды контролируют кондуктометром КЛ-С-1 или кондуктометром-солемером МАРК-602.
Значение солесодержание очищенной воды, используемой для приготовления поверочных растворов с массовой концентрацией от 1 до 10 мг/дм3 включительно, не должно превышать 0,01 мг/дм3, используемой для приготовления растворов свыше 10 мг/дм3 - 0,1 мг/дм3
Значение удельной электрической проводимости, очищенной воды, используемой для приготовления поверочных растворов в диапазоне от 500 Ом м (20-10"4 См/м) до 4500 Омм (2,22-10"4 См/м) не должно превышать 0,02-10"4 См/м, а в диапазоне ниже 500 Ом м (более 20 -10-4 См/м) - 0,2 -10"4 См/м.
-
4.2 Подготовка натрия хлористого
Необходимую массу натрия хлористого, помещенного в фарфоровую чашку, высушить в муфельной печи при 150 °C до постоянной массы.
5 Процедура приготовления поверочных растворов (ПР)-
5.1 Приготовление ПР с массовой концентрацией NaCl от 100 до 4000 (для поверки сигнализаторов СПС05, СПС06).
Навеску прокаленного NaCl массой 100 мг, измеренную на весах с погрешностью не более 1 мг, помещают в мерную колбу вместимостью 1 дм3 и добавляют обессоленную воду до половины объема. Добиваются полного растворения навески, встряхивая колбу, и доводят объем раствора до метки обессоленной водой. Получают раствор с массовой концентрацией 100 мг/дм3. Аналогично готовят ПР с большей массовой концентрацией, используя навески NaCl массой кратной 10 мг.
-
5.2 Приготовление ПР с массовой концентрацией NaCl менее 100 мг/дм3 (для поверки сигнализаторов СПС03, СПС04).
ПР с массовой концентрацией NaCl менее 100 мг/дм3 готовят только методом разбавления исходных ПР, приготовленных по 5.1.
Мерными пипетками отбирают аликвоты ПР, приготовленных по 5.1, помещают в мерную колбу вместимостью 1 дм3. Используют мерные пипетки вместимостью, равной объему отбираемой аликвоты. Доводят объем раствора до метки обессоленной водой. Получают ПР с массовой концентрацией NaCl (С, мг/дм3) значение которой рассчитывают по формуле
Примеры приведены в табл. 4
Таблица 4
|
Массовая концентрация NaCl в исходном ПР, (С„сх, мг/дм3) |
Объем аликвоты, вместимость пипетки (Va=Vn, см3) |
Массовая концентрация NaCl в приготовленной АС, (С, мг/дм3) |
|
500 |
100 |
50 |
|
470 |
100 |
47 |
|
320 |
100 |
32 |
|
180 |
100 |
18 |
|
400 |
20 |
8 |
|
500 |
10 |
5 |
|
200 |
20 |
4 |
|
300 |
10 |
3 |
|
100 |
20 |
2 |
|
350 |
5 |
1,75 |
|
300 |
5 |
1,5 |
|
100 |
10 |
1 |
По степени воздействия на организм человека вредные вещества, необходимые для приготовления поверочных растворов, отнесены к четвертому классу опасности по ГОСТ12.1.007-76.
7. Требования к квалификации исполнителенК приготовлению поверочных растворов допускаются лица, имеющие специальное образование и опыт работы с химическими реактивами.
в.Требования к упаковке и маркировкеПоверочный раствор поместить в колбу с пришлифованной пробкой. На колбу нанести маркировку с указанием солесодержания.
9.Условия храненияПоверочные растворы подлежат использованию в день приготовления.
ПРИЛОЖЕНИЕ Б

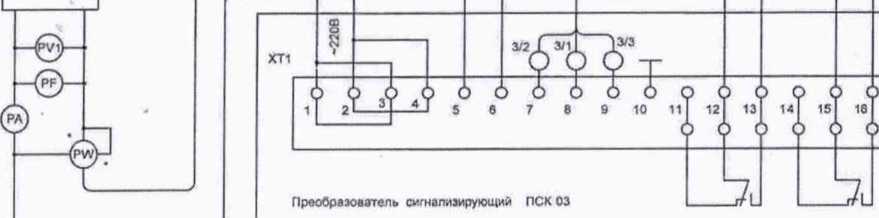

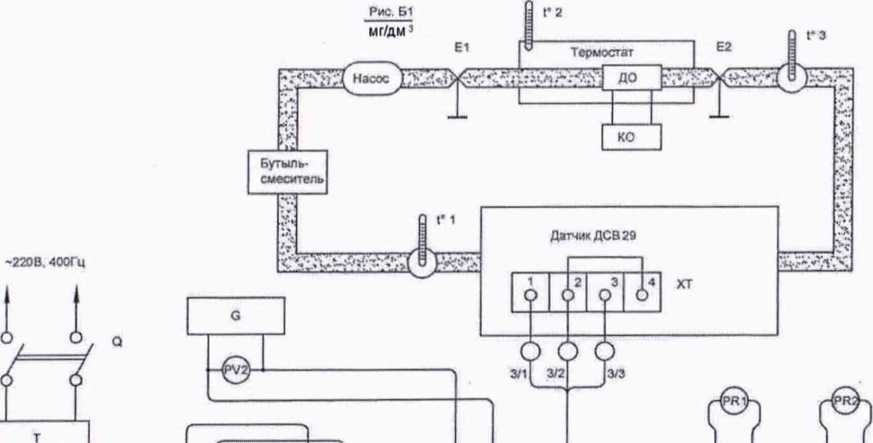

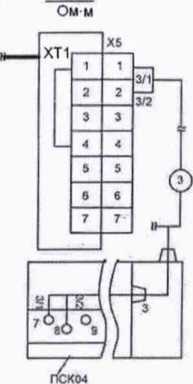

СХЕМА ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ ПОДКЛЮЧЕНИЯ СИГНАЛИЗАТОРОВ СОЛЕСОДЕРЖАНИЯ СПС03;СПС04 ДЛЯ ОПРОБОВАНИЯ И ОПРЕДЕЛЕНИЯ ОСНОВНОЙ ПРИВЕДЕННОЙ ПОГРЕШНОСТИ СОЛЕСОДЕРЖАНИЯ И УЭС
Рис Б2
Q..........выключатель
Т..........лабораторный автотрансформатор
PV1.PV2 ......Вольтметр
РЕ .. .... частотомер
PW........Ваттметр
РА........ Амперметр
Г термометр
XTt колод «и ПСКОЗ; ПСК04
ДО.....образцовый прибор
КО......кондуктометр лабораторный
G..................источник питания
PR1;PR2 . Омметр
ЕГ.Е2.. зажим
XT колодка датчика
ПРИЛОЖЕНИЕ В

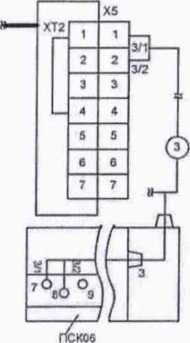

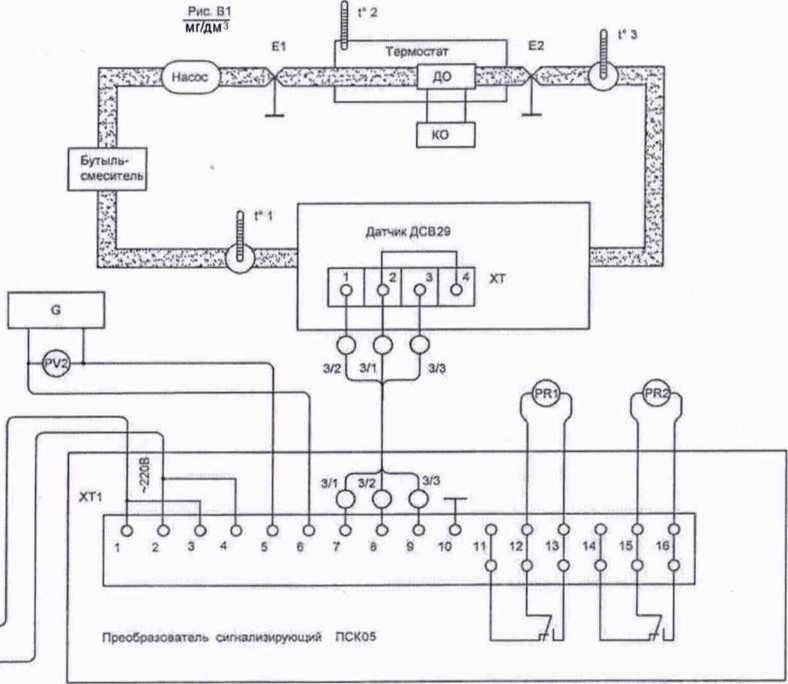

СХЕМА ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ ПОДКЛЮЧЕНИЯ СИГНАЛИЗАТОРОВ СОЛЕСОДЕРЖАНИЯ СПС05.СПС06 ДЛЯ ОПРОБОВАНИЯ И ОПРЕДЕЛЕНИЯ ОСНОВНОЙ ПРИВЕДЕННОЙ ПОГРЕШНОСТИ СОЛЕСОДЕРЖАНИЯ И УЭС
••220В. 400Гц
Т
Рис В2
Ом М
Q .........выключатель
Т лабораторный автотрансформатор
PV1. Р V2.........Вольтметр
PF частотомер
PW........Ваттметр
РА........Амперметр
Г ... термометр
ХТ1.ХТ2......колодки ПСК06: ПСКОв
ДО образцовый прибор
КО кондуктометр лабораторный
G................источник питания
PR1;PR2.. Омметр
Е1;Е2. зажим
XT... колодка датчика
ПРИЛОЖЕНИЕ Г

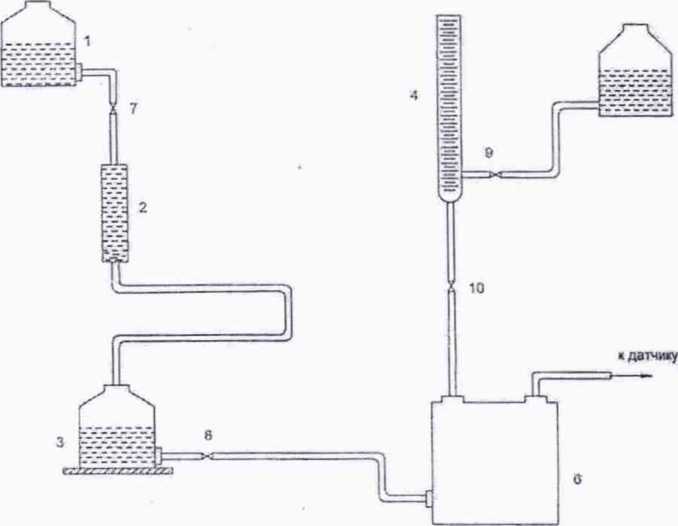

СХЕМА УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ ВОДНЫХ РАСТВОРОВ NaCI
-
1- бутыль для дистиллированной воды вместимостью до 50 дм *
-
2- ионообменный фильтр
-
3- бутыль для обессоленной воды вместимостью до 50 дм5
-
4- бюретка для дозировки концентрированного расствора
-
5- бутыль для концентрированного расствора вместимостью 1дм’
-
6- бутыль-смеситель вместимостью бдм ’
-
7- 10-вентили
Рис. Г1
Продолжение приложения Г

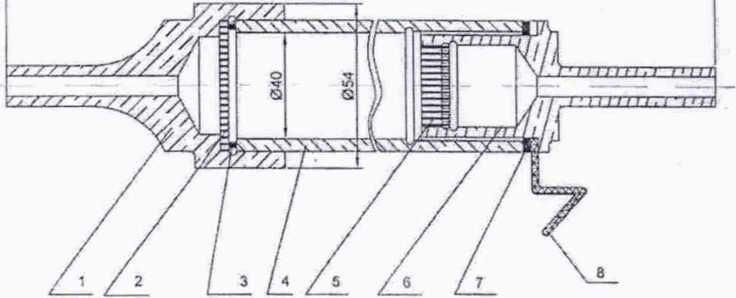

ЛАБОРАТОРНЫЙ ФИЛЬТР
645
1-наконечник, 2-сетка. 3-прокладкз
4-трубка; 5-сетка, 6-наконечник;
7-прокладка, 8-скоба
Рис Г2
ПРИЛОЖЕНИЕ Д
(справочное)

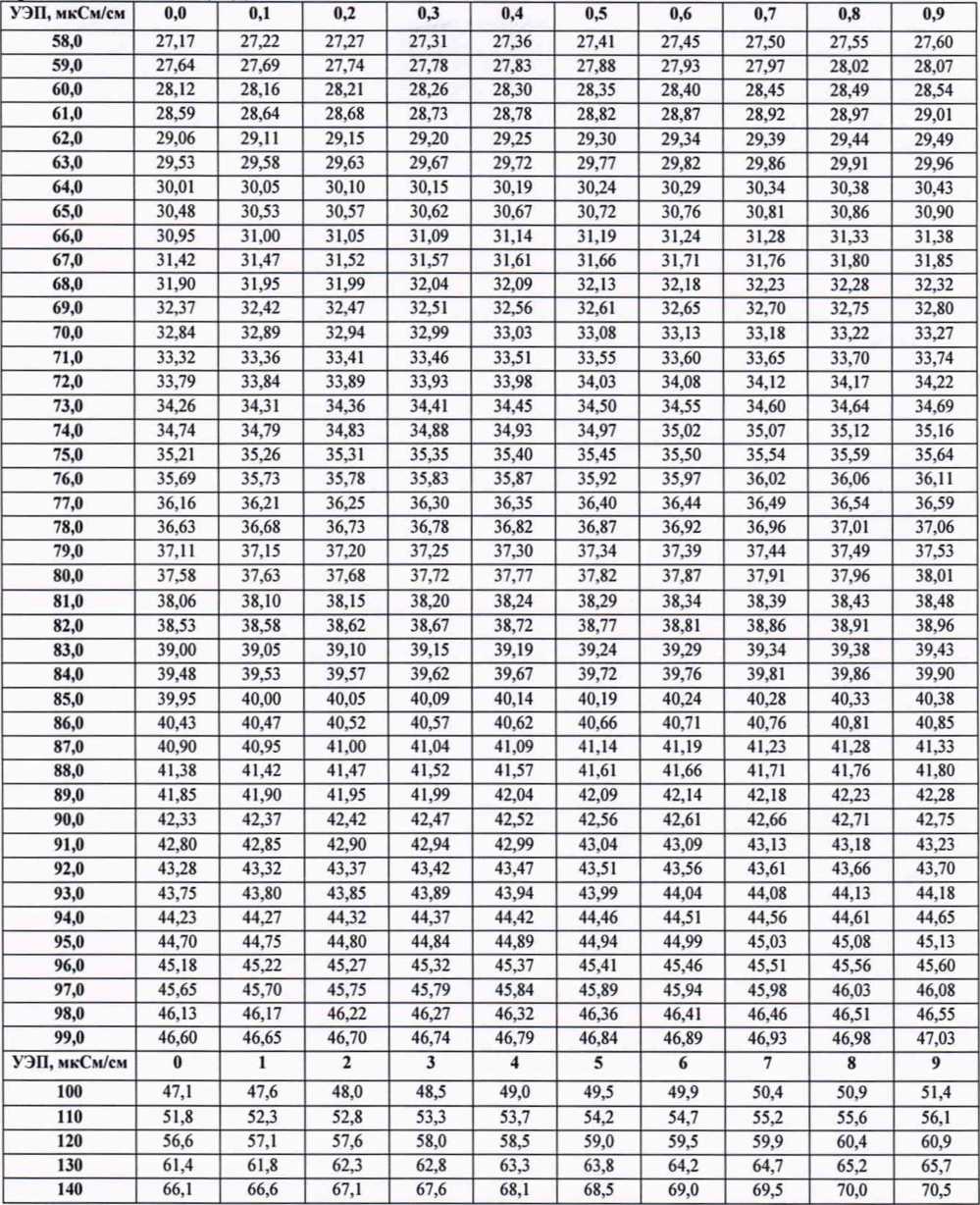

ПЕРЕВОД УЭП РАСТВОРА ПРИ ТЕМПЕРАТУРЕ 25 °C В ЭКВИВАЛЕНТНОЕ СОЛЕСО-ДЕРЖАНИЕ NaCl
Таблица Д1 в мг/дмз
|
УЭП, мкСм/см |
0,000 |
0,001 |
0,002 |
0,003 |
0,004 |
0,005 |
0,006 |
0,007 |
0,008 |
0,009 |
|
0,100 |
0,0208 |
0,0213 |
0,0217 |
0,0222 |
0,0227 |
0,0231 |
0,0236 |
0,0240 |
0,0245 |
0,0250 |
|
0,110 |
0.0254 |
0.0259 |
0.0264 |
0.0268 |
0.0273 |
0,0277 |
0,0282 |
0,0287 |
0,0291 |
0,0296 |
|
0,120 |
0.0301 |
0.0305 |
0,0310 |
0,0314 |
0,0319 |
0,0324 |
0,0328 |
0,0333 |
0,0338 |
0.0342 |
|
0,130 |
0.0347 |
0,0351 |
0,0356 |
0,0361 |
0,0365 |
0,0370 |
0,0375 |
0,0379 |
0,0384 |
0,0388 |
|
0,140 |
0.0393 |
0,0398 |
0,0402 |
0,0407 |
0,0412 |
0.0416 |
0,0421 |
0.0425 |
0,0430 |
0,0435 |
|
0,150 |
0.0439 |
0,0444 |
0,0449 |
0,0453 |
0,0458 |
0,0462 |
0,0467 |
0.0472 |
0,0476 |
0,0481 |
|
0,160 |
0.0486 |
0,0490 |
0,0495 |
0,0499 |
0,0504 |
0,0509 |
0,0513 |
0,0518 |
0,0523 |
0,0527 |
|
0,170 |
0,0532 |
0,0536 |
0,0541 |
0,0546 |
0,0550 |
0,0555 |
0,0560 |
0,0564 |
0,0569 |
0.0573 |
|
0,180 |
0,0578 |
0,0583 |
0,0587 |
0,0592 |
0,0597 |
0,0601 |
0,0606 |
0.0610 |
0.0615 |
0.0620 |
|
0,190 |
0.0624 |
0.0629 |
0,0634 |
0,0638 |
0,0643 |
0,0647 |
0,0652 |
0,0657 |
0,0661 |
0.0666 |
|
0,200 |
0.0671 |
0.0675 |
0,0680 |
0.0684 |
0,0689 |
0,0694 |
0.0698 |
0,0703 |
0.0708 |
0,0712 |
|
0,210 |
0,0717 |
0,0722 |
0,0726 |
0,0731 |
0,0735 |
0,0740 |
0,0745 |
0,0749 |
0,0754 |
0,0759 |
|
0,220 |
0,0763 |
0,0768 |
0,0772 |
0,0777 |
0,0782 |
0,0786 |
0,0791 |
0,0796 |
0,0800 |
0,0805 |
|
0,230 |
0.0809 |
0,0814 |
0,0819 |
0,0823 |
0,0828 |
0,0833 |
0,0837 |
0,0842 |
0.0846 |
0,0851 |
|
0,240 |
0.0856 |
0,0860 |
0,0865 |
0,0870 |
0,0874 |
0.0879 |
0,0883 |
0,0888 |
0,0893 |
0,0897 |
|
0,250 |
0,0902 |
0,0907 |
0,0911 |
0,0916 |
0.0920 |
0,0925 |
0.0930 |
0,0934 |
0,0939 |
0,0944 |
|
0,260 |
0,0948 |
0,0953 |
0,0957 |
0,0962 |
0,0967 |
0,0971 |
0,0976 |
0,0981 |
0,0985 |
0.0990 |
|
0,270 |
0.0995 |
0,0999 |
0,1004 |
0,1008 |
0,1013 |
0,1018 |
0,1022 |
0,1027 |
0,1032 |
0,1036 |
|
0,280 |
0,1041 |
0,1045 |
0,1050 |
0,1055 |
0,1059 |
0,1064 |
0,1069 |
0,1073 |
0,1078 |
0,1082 |
|
0,290 |
0.1087 |
0,1092 |
0,1096 |
0,1101 |
0,1106 |
0,1110 |
0,1115 |
0,1119 |
0,1124 |
0,1129 |
|
0,300 |
0,1133 |
0,1138 |
0,1143 |
0,1147 |
0,1152 |
0,1156 |
0,1161 |
0,1166 |
0,1170 |
0,1175 |
|
0,310 |
0,1180 |
0.1184 |
0,1189 |
0,1194 |
0,1198 |
0,1203 |
0,1207 |
0,1212 |
0,1217 |
0,1221 |
|
0,320 |
0,1226 |
0,1231 |
0,1235 |
0,1240 |
0,1244 |
0,1249 |
0,1254 |
0,1258 |
0,1263 |
0,1268 |
|
0,330 |
0,1272 |
0,1277 |
0,1281 |
0,1286 |
0,1291 |
0,1295 |
0,1300 |
0,1305 |
0,1309 |
0.1314 |
|
0,340 |
0,1318 |
0,1323 |
0,1328 |
0,1332 |
0,1337 |
0,1342 |
0,1346 |
0,1351 |
0,1356 |
0,1360 |
|
0350 |
0,1365 |
0,1369 |
0,1374 |
0,1379 |
0,1383 |
0,1388 |
0,1393 |
0,1397 |
0,1402 |
0,1406 |
|
0360 |
0,1411 |
0,1416 |
0,1420 |
0,1425 |
0,1430 |
0,1434 |
0,1439 |
0,1443 |
0,1448 |
0,1453 |
|
0370 |
0,1457 |
0,1462 |
0,1467 |
0,1471 |
0,1476 |
0,1481 |
0.1485 |
0,1490 |
0,1494 |
0,1499 |
|
0,380 |
0,1504 |
0,1508 |
0,1513 |
0,1518 |
0,1522 |
0,1527 |
0,1531 |
0,1536 |
0,1541 |
0.1545 |
|
0390 |
0,1550 |
0,1555 |
0,1559 |
0,1564 |
0,1568 |
0,1573 |
0.1578 |
0,1582 |
0,1587 |
0,1592 |
|
0,400 |
0,1596 |
0,1601 |
0,1605 |
0,1610 |
0,1615 |
0,1619 |
0,1624 |
0,1629 |
0,1633 |
0.1638 |
|
0,410 |
0,1643 |
0,1647 |
0,1652 |
0,1656 |
0,1661 |
0,1666 |
0,1670 |
0,1675 |
0,1680 |
0,1684 |
|
0,420 |
0,1689 |
0,1693 |
0.1698 |
0,1703 |
0,1707 |
0,1712 |
0,1717 |
0,1721 |
0,1726 |
0,1730 |
|
0,430 |
0,1735 |
0,1740 |
0,1744 |
0,1749 |
0,1754 |
0,1758 |
0,1763 |
0,1768 |
0,1772 |
0,1777 |
|
0,440 |
0,1781 |
0,1786 |
0,1791 |
0,1795 |
0,1800 |
0,1805 |
0,1809 |
0,1814 |
0,1818 |
0,1823 |
|
0,450 |
0.1828 |
0,1832 |
0,1837 |
0,1842 |
0,1846 |
0,1851 |
0,1855 |
0,1860 |
0,1865 |
0,1869 |
|
0,460 |
0,1874 |
0,1879 |
0,1883 |
0,1888 |
0,1893 |
0,1897 |
0,1902 |
0,1906 |
0,1911 |
0.1916 |
|
0,470 |
0,1920 |
0,1925 |
0,1930 |
0,1934 |
0,1939 |
0,1943 |
0,1948 |
0,1953 |
0,1957 |
0,1962 |
|
0,480 |
0,1967 |
0,1971 |
0,1976 |
0,1981 |
0,1985 |
0,1990 |
0,1994 |
0,1999 |
0,2004 |
0,2008 |
|
0,490 |
0,2013 |
0,2018 |
0,2022 |
0,2027 |
0,2031 |
0,2036 |
0,2041 |
0,2045 |
0,2050 |
0,2055 |
|
0,500 |
0,2059 |
0,2064 |
0,2068 |
0,2073 |
0,2078 |
0,2082 |
0,2087 |
0,2092 |
0,2096 |
0,2101 |
|
0,510 |
0,2106 |
0,2110 |
0,2115 |
0,2119 |
0,2124 |
0,2129 |
0,2133 |
0,2138 |
0,2143 |
0,2147 |
|
0,520 |
0,2152 |
0,2156 |
0,2161 |
0,2166 |
0,2170 |
0,2175 |
0,2180 |
0,2184 |
0,2189 |
0,2194 |
|
0,530 |
0,2198 |
0,2203 |
0,2207 |
0,2212 |
0,2217 |
0,2221 |
0,2226 |
0,2231 |
0,2235 |
0,2240 |
|
0,540 |
0,2244 |
0,2249 |
0,2254 |
0,2258 |
0,2263 |
0,2268 |
0,2272 |
0,2277 |
0,2281 |
0,2286 |
|
0,550 |
0,2291 |
0,2295 |
0,2300 |
0,2305 |
0,2309 |
0,2314 |
0,2319 |
0,2323 |
0,2328 |
0,2332 |
|
0,560 |
0,2337 |
0,2342 |
0,2346 |
0,2351 |
0,2356 |
0,2360 |
0,2365 |
0,2369 |
0,2374 |
0,2379 |
|
0,570 |
0,2383 |
0,2388 |
0,2393 |
0,2397 |
0,2402 |
0,2407 |
0,2411 |
0,2416 |
0,2420 |
0,2425 |
|
0,580 |
0,2430 |
0,2434 |
0,2439 |
0,2444 |
0,2448 |
0,2453 |
0,2457 |
0,2462 |
0,2467 |
0.2471 |
|
0,590 |
0.2476 |
0,2481 |
0,2485 |
0,2490 |
0,2495 |
0,2499 |
0,2504 |
0.2508 |
0,2513 |
0,2518 |
|
УЭП, мкСм/см |
0,000 |
0,001 |
0,002 |
0,003 |
0,004 |
0,005 |
0,006 |
0,007 |
0,008 |
0,009 |
|
0,600 |
0.2522 |
0,2527 |
0,2532 |
0,2536 |
0,2541 |
0,2545 |
0,2550 |
0,2555 |
0.2559 |
0,2564 |
|
0,610 |
0,2569 |
0,2573 |
0,2578 |
0,2583 |
0,2587 |
0,2592 |
0,2596 |
0,2601 |
0,2606 |
0,2610 |
|
0,620 |
0,2615 |
0,2620 |
0,2624 |
0,2629 |
0,2633 |
0,2638 |
0,2643 |
0,2647 |
0,2652 |
0,2657 |
|
0,630 |
0.2661 |
0,2666 |
0,2671 |
0,2675 |
0,2680 |
0,2684 |
0,2689 |
0,2694 |
0,2698 |
0,2703 |
|
0,640 |
0,2708 |
0,2712 |
0,2717 |
0,2721 |
0,2726 |
0,2731 |
0,2735 |
0,2740 |
0,2745 |
0,2749 |
|
0,650 |
0,2754 |
0,2759 |
0,2763 |
0,2768 |
0,2772 |
0,2777 |
0,2782 |
0,2786 |
0,2791 |
0,2796 |
|
0,660 |
0.2800 |
0,2805 |
0,2809 |
0,2814 |
0.2819 |
0,2823 |
0.2828 |
0.2833 |
0,2837 |
0,2842 |
|
0,670 |
0.2847 |
0,2851 |
0.2856 |
0,2860 |
0,2865 |
0,2870 |
0,2874 |
0,2879 |
0.2884 |
0.2888 |
|
0,680 |
0,2893 |
0,2897 |
0,2902 |
0,2907 |
0,2911 |
0,2916 |
0,2921 |
0,2925 |
0,2930 |
0.2935 |
|
0,690 |
0,2939 |
0,2944 |
0.2948 |
0,2953 |
0,2958 |
0,2962 |
0,2967 |
0,2972 |
0,2976 |
0,2981 |
|
0,700 |
0.2985 |
0.2990 |
0,2995 |
0,2999 |
0,3004 |
0,3009 |
0,3013 |
0,3018 |
0,3023 |
0,3027 |
|
0,710 |
0,3032 |
0,3036 |
0.3041 |
0,3046 |
0,3050 |
0,3055 |
0,3060 |
0,3064 |
0,3069 |
0,3074 |
|
0,720 |
0,3078 |
0,3083 |
0,3087 |
0,3092 |
0,3097 |
0,3101 |
0,3106 |
0,3111 |
0,3115 |
0,3120 |
|
0,730 |
0,3124 |
0,3129 |
0,3134 |
0,3138 |
0,3143 |
0.3148 |
0,3152 |
0,3157 |
0,3162 |
0,3166 |
|
0,740 |
0,3171 |
0,3175 |
0,3180 |
0,3185 |
0,3189 |
0,3194 |
0,3199 |
0.3203 |
0,3208 |
0,3212 |
|
0,750 |
0,3217 |
0,3222 |
0,3226 |
0,3231 |
0,3236 |
0,3240 |
0,3245 |
0,3250 |
0,3254 |
0,3259 |
|
0,760 |
0,3263 |
0,3268 |
0,3273 |
0,3277 |
0,3282 |
0,3287 |
0,3291 |
0,3296 |
0,3300 |
0,3305 |
|
0,770 |
0,3310 |
0,3314 |
0,3319 |
0,3324 |
0,3328 |
0,3333 |
0,3338 |
0,3342 |
0,3347 |
0,3351 |
|
0,780 |
0,3356 |
0,3361 |
0,3365 |
0,3370 |
0,3375 |
0,3379 |
0,3384 |
0,3389 |
0,3393 |
0,3398 |
|
0,790 |
0.3402 |
0,3407 |
0,3412 |
0,3416 |
0,3421 |
0,3426 |
0,3430 |
0,3435 |
0,3439 |
0,3444 |
|
0,800 |
0.3449 |
0,3453 |
0,3458 |
0,3463 |
0,3467 |
0,3472 |
0,3477 |
0,3481 |
0,3486 |
0,3490 |
|
0,810 |
0,3495 |
0,3500 |
0,3504 |
0,3509 |
0,3514 |
0,3518 |
0.3523 |
0,3528 |
0,3532 |
0,3537 |
|
0,820 |
0,3541 |
0,3546 |
0,3551 |
0,3555 |
0,3560 |
0,3565 |
0,3569 |
0,3574 |
0,3578 |
0,3583 |
|
0,830 |
0,3588 |
0,3592 |
0.3597 |
0,3602 |
0,3606 |
0,3611 |
0,3616 |
0,3620 |
0,3625 |
0.3629 |
|
0,840 |
0,3634 |
0,3639 |
0,3643 |
0,3648 |
0,3653 |
0,3657 |
0,3662 |
0,3667 |
0,3671 |
0,3676 |
|
0,850 |
0,3680 |
0,3685 |
0,3690 |
0,3694 |
0,3699 |
0,3704 |
0,3708 |
0,3713 |
0,3717 |
0,3722 |
|
0,860 |
0,3727 |
0,3731 |
0,3736 |
0,3741 |
0,3745 |
0,3750 |
0,3755 |
0,3759 |
0,3764 |
0,3768 |
|
0,870 |
0,3773 |
0,3778 |
0,3782 |
0,3787 |
0,3792 |
0,3796 |
0,3801 |
0,3806 |
0,3810 |
0,3815 |
|
0,880 |
0,3819 |
0,3824 |
0,3829 |
0,3833 |
0,3838 |
0,3843 |
0,3847 |
0,3852 |
0,3856 |
0,3861 |
|
0,890 |
0,3866 |
0,3870 |
0,3875 |
0,3880 |
0,3884 |
0,3889 |
0,3894 |
0,3898 |
0,3903 |
0,3907 |
|
0,900 |
0,3912 |
0,3917 |
0,3921 |
0,3926 |
0,3931 |
0,3935 |
0,3940 |
0,3945 |
0,3949 |
0,3954 |
|
0,910 |
0,3958 |
0,3963 |
0,3968 |
0,3972 |
0,3977 |
0,3982 |
0,3986 |
0,3991 |
0,3995 |
0,4000 |
|
0,920 |
0,4005 |
0,4009 |
0,4014 |
0,4019 |
0,4023 |
0,4028 |
0,4033 |
0,4037 |
0,4042 |
0,4046 |
|
0,930 |
0,4051 |
0,4056 |
0,4060 |
0,4065 |
0,4070 |
0.4074 |
0,4079 |
0,4084 |
0,4088 |
0,4093 |
|
0,940 |
0.4097 |
0,4102 |
0,4107 |
0,4111 |
0,4116 |
0,4121 |
0,4125 |
0.4130 |
0,4135 |
0,4139 |
|
0,950 |
0,4144 |
0,4148 |
0,4153 |
0,4158 |
0,4162 |
0,4167 |
0,4172 |
0,4176 |
0,4181 |
0,4185 |
|
0,960 |
0,4190 |
0,4195 |
0,4199 |
0,4204 |
0,4209 |
0,4213 |
0,4218 |
0,4223 |
0,4227 |
0,4232 |
|
0,970 |
0,4236 |
0,4241 |
0,4246 |
0,4250 |
0,4255 |
0,4260 |
0,4264 |
0,4269 |
0,4274 |
0,4278 |
|
0,980 |
0,4283 |
0,4287 |
0,4292 |
0,4297 |
0,4301 |
0,4306 |
0,4311 |
0,4315 |
0,4320 |
0,4325 |
|
0,990 |
0,4329 |
0,4334 |
0,4338 |
0,4343 |
0,4348 |
0,4352 |
0,4357 |
0,4362 |
0,4366 |
0,4371 |
|
УЭП, мкСм/см |
0,00 |
0,01 |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 |
0,07 |
0,08 |
0,09 |
|
1,00 |
0,438 |
0,442 |
0,447 |
0,451 |
0,456 |
0,461 |
0,465 |
0,470 |
0,475 |
0,479 |
|
1,10 |
0,484 |
0,489 |
0,493 |
0,498 |
0,502 |
0,507 |
0,512 |
0,516 |
0,521 |
0,526 |
|
1,20 |
0,530 |
0,535 |
0,540 |
0,544 |
0,549 |
0,553 |
0,558 |
0,563 |
0,567 |
0,572 |
|
130 |
0,577 |
0,581 |
0,586 |
0,591 |
0,595 |
0,600 |
0,604 |
0,609 |
0,614 |
0,618 |
|
1,40 |
0,623 |
0,628 |
0,632 |
0,637 |
0,642 |
0,646 |
0,651 |
0,655 |
0,660 |
0,665 |
|
1,50 |
0,669 |
0,674 |
0,679 |
0,683 |
0,688 |
0,693 |
0,697 |
0,702 |
0,706 |
0,711 |
|
1,60 |
0,716 |
0,720 |
0,725 |
0,730 |
0,734 |
0,739 |
0,744 |
0,748 |
0,753 |
0,757 |
|
1,70 |
0,762 |
0,767 |
0,771 |
0,776 |
0,781 |
0,785 |
0,790 |
0,795 |
0,799 |
0,804 |
|
1,80 |
0,808 |
0,813 |
0,818 |
0,822 |
0,827 |
0,832 |
0,836 |
0,841 |
0,846 |
0,850 |
|
1,90 |
0,855 |
0,860 |
0,864 |
0,869 |
0,873 |
0,878 |
0,883 |
0.887 |
0,892 |
0,897 |
|
2,00 |
0,901 |
0,906 |
0,911 |
0,915 |
0,920 |
0,924 |
0,929 |
0.934 |
0,938 |
0,943 |
|
2,10 |
0,948 |
0,952 |
0,957 |
0,962 |
0,966 |
0,971 |
0,976 |
0,980 |
0,985 |
0,989 |
|
2,20 |
0,994 |
0,999 |
1,003 |
1,008 |
1,013 |
1,017 |
1,022 |
1,027 |
1,031 |
1,036 |
|
230 |
1,041 |
1,045 |
1,050 |
1,054 |
1,059 |
1,064 |
1,068 |
1,073 |
1,078 |
1,082 |
|
2,40 |
1,087 |
1,092 |
1,096 |
1,101 |
1,105 |
1,110 |
1,115 |
1,119 |
1,124 |
1,129 |
|
2,50 |
1,133 |
1,138 |
1,143 |
1,147 |
1,152 |
1,157 |
1,161 |
1,166 |
1,170 |
1,175 |
|
2,60 |
1,180 |
1,184 |
1,189 |
1,194 |
1,198 |
1,203 |
1,208 |
1,212 |
1,217 |
1,222 |
|
2,70 |
1,226 |
1,231 |
1,235 |
1,240 |
1,245 |
1,249 |
1,254 |
1,259 |
1,263 |
1,268 |
|
2,80 |
1,273 |
1,277 |
1,282 |
1,287 |
1,291 |
1,296 |
1,300 |
1,305 |
1,310 |
1,314 |
|
УЭП, мкСм/см |
0,00 |
0,01 |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 |
0,07 |
0,08 |
0,09 |
|
2,90 |
1,319 |
1,324 |
1,328 |
1,333 |
1,338 |
1,342 |
1,347 |
1,352 |
1,356 |
1,361 |
|
3,00 |
1,366 |
1,370 |
1,375 |
1,379 |
1,384 |
1,389 |
1,393 |
1,398 |
1,403 |
1,407 |
|
3,10 |
1,412 |
1,417 |
1,421 |
1,426 |
1,431 |
1,435 |
1,440 |
1,444 |
1,449 |
1,454 |
|
3,20 |
1,458 |
1,463 |
1,468 |
1,472 |
1,477 |
1,482 |
1,486 |
1,491 |
1,496 |
1,500 |
|
3,30 |
1,505 |
1,510 |
1,514 |
1,519 |
1,523 |
1,528 |
1,533 |
1,537 |
1,542 |
1,547 |
|
3,40 |
1,551 |
1,556 |
1,561 |
1,565 |
1,570 |
1,575 |
1,579 |
1,584 |
1,588 |
1,593 |
|
3,50 |
1,598 |
1,602 |
1,607 |
1,612 |
1,616 |
1,621 |
1,626 |
1,630 |
1,635 |
1,640 |
|
3,60 |
1,644 |
1,649 |
1,654 |
1,658 |
1,663 |
1,667 |
1,672 |
1,677 |
1,681 |
1,686 |
|
3,70 |
1,691 |
1,695 |
1,700 |
1,705 |
1,709 |
1,714 |
1,719 |
1,723 |
1,728 |
1,733 |
|
3,80 |
1,737 |
1,742 |
1,746 |
1,751 |
1,756 |
1,760 |
1,765 |
1,770 |
1,774 |
1,779 |
|
3,90 |
1,784 |
1,788 |
1,793 |
1,798 |
1,802 |
1,807 |
1,812 |
1,816 |
1,821 |
1,825 |
|
4,00 |
1,830 |
1,835 |
1,839 |
1,844 |
1,849 |
1,853 |
1,858 |
1,863 |
1,867 |
1,872 |
|
4,10 |
1,877 |
1,881 |
1,886 |
1,891 |
1,895 |
1,900 |
1,904 |
1,909 |
1,914 |
1,918 |
|
4,20 |
1,923 |
1,928 |
1,932 |
1,937 |
1,942 |
1,946 |
1,951 |
1,956 |
1,960 |
1,965 |
|
4,30 |
1,970 |
1,974 |
1,979 |
1,984 |
1,988 |
1,993 |
1,997 |
2,002 |
2,007 |
2,011 |
|
4,40 |
2,016 |
2,021 |
2,025 |
2,030 |
2,035 |
2,039 |
2,044 |
2,049 |
2,053 |
2,058 |
|
4,50 |
2,063 |
2,067 |
2,072 |
2,077 |
2,081 |
2,086 |
2,090 |
2,095 |
2,100 |
2,104 |
|
4,60 |
2,109 |
2,114 |
2,118 |
2,123 |
2,128 |
2,132 |
2,137 |
2,142 |
2,146 |
2,151 |
|
4,70 |
2,156 |
2,160 |
2,165 |
2,170 |
2,174 |
2,179 |
2,183 |
2,188 |
2,193 |
2,197 |
|
4,80 |
2,202 |
2,207 |
2,211 |
2,216 |
2,221 |
2,225 |
2,230 |
2,235 |
2,239 |
2.244 |
|
4,90 |
2,249 |
2,253 |
2,258 |
2,263 |
2,267 |
2,272 |
2,276 |
2,281 |
2,286 |
2,290 |
|
5,00 |
2,295 |
2,300 |
2,304 |
2,309 |
2,314 |
2,318 |
2,323 |
2,328 |
2,332 |
2,337 |
|
5,10 |
2,342 |
2,346 |
2,351 |
2,356 |
2,360 |
2,365 |
2,369 |
2,374 |
2,379 |
2,383 |
|
5,20 |
2,388 |
2,393 |
2,397 |
2,402 |
2,407 |
2,411 |
2,416 |
2,421 |
2,425 |
2,430 |
|
530 |
2,435 |
2,439 |
2,444 |
2,449 |
2,453 |
2,458 |
2,463 |
2,467 |
2,472 |
2,476 |
|
5,40 |
2,481 |
2,486 |
2,490 |
2,495 |
2,500 |
2,504 |
2,509 |
2,514 |
2,518 |
2,523 |
|
5,50 |
2,528 |
2,532 |
2,537 |
2,542 |
2,546 |
2,551 |
2,556 |
2,560 |
2,565 |
2,570 |
|
5,60 |
2,574 |
2.5'9 |
2,583 |
2,588 |
2,593 |
2,597 |
2,602 |
2,607 |
2,611 |
2,616 |
|
5,70 |
2,621 |
2,625 |
2,630 |
2,635 |
2,639 |
2,644 |
2,649 |
2,653 |
2,658 |
2,663 |
|
5,80 |
2,667 |
2,672 |
2,677 |
2,681 |
2,686 |
2,691 |
2,695 |
2,700 |
2,704 |
2,709 |
|
5,90 |
2,714 |
2,718 |
2,723 |
2,728 |
2,732 |
2,737 |
2,742 |
2,746 |
2,751 |
2,756 |
|
6,00 |
2,760 |
2,765 |
2,770 |
2,774 |
2,779 |
2,784 |
2,788 |
2,793 |
2,798 |
2,802 |
|
6,10 |
2,807 |
2,812 |
2,816 |
2,821 |
2,825 |
2,830 |
2,835 |
2,839 |
2,844 |
2,849 |
|
6,20 |
2,853 |
2,858 |
2,863 |
2,867 |
2,872 |
2,877 |
2,881 |
2,886 |
2,891 |
2,895 |
|
630 |
2,900 |
2,905 |
2,909 |
2,914 |
2,919 |
2,923 |
2,928 |
2,933 |
2,937 |
2,942 |
|
6,40 |
2,947 |
2,951 |
2,956 |
2,960 |
2,965 |
2,970 |
2,974 |
2,979 |
2,984 |
2,988 |
|
6,50 |
2,993 |
2,998 |
3,002 |
3,007 |
3,012 |
3,016 |
3,021 |
3,026 |
3,030 |
3,035 |
|
6,60 |
3,040 |
3,044 |
3,049 |
3,054 |
3,058 |
3,063 |
3,068 |
3,072 |
3,077 |
3,082 |
|
6,70 |
3,086 |
3,091 |
3,095 |
3,100 |
3,105 |
3,109 |
3,114 |
3,119 |
3,123 |
3,128 |
|
6,80 |
3,133 |
3,137 |
3,142 |
3,147 |
3,151 |
3,156 |
3,161 |
3,165 |
3,170 |
3,175 |
|
6,90 |
3,179 |
3,184 |
3,189 |
3,193 |
3,198 |
3,203 |
3,207 |
3,212 |
3,217 |
3,221 |
|
7,00 |
3,226 |
3,231 |
3,235 |
3,240 |
3,244 |
3,249 |
3,254 |
3,258 |
3,263 |
3,268 |
|
7,10 |
3,272 |
3,277 |
3,282 |
3,286 |
3,291 |
3,296 |
3,300 |
3,305 |
3,310 |
3,314 |
|
7,20 |
3,319 |
3,324 |
3,328 |
3,333 |
3,338 |
3,342 |
3,347 |
3,352 |
3,356 |
3,361 |
|
7,30 |
3,366 |
3,370 |
3,375 |
3,380 |
3,384 |
3,389 |
3,393 |
3,398 |
3,403 |
3,407 |
|
7,40 |
3,412 |
3,417 |
3,421 |
3,426 |
3,431 |
3,435 |
3,440 |
3,445 |
3,449 |
3,454 |
|
7,50 |
3,459 |
3,463 |
3,468 |
3,473 |
3,477 |
3,482 |
3,487 |
3,491 |
3,496 |
3,501 |
|
7,60 |
3,505 |
3,510 |
3,515 |
3,519 |
3,524 |
3,529 |
3,533 |
3,538 |
3,543 |
3,547 |
|
7,70 |
3,552 |
3,557 |
3,561 |
3,566 |
3,570 |
3,575 |
3,580 |
3,584 |
3,589 |
3,594 |
|
7,80 |
3,598 |
3,603 |
3,608 |
3,612 |
3,617 |
3,622 |
3,626 |
3,631 |
3,636 |
3,640 |
|
7,90 |
3,645 |
3,650 |
3,654 |
3,659 |
3,664 |
3.668 |
3,673 |
3,678 |
3,682 |
3,687 |
|
8,00 |
3,692 |
3,696 |
3,701 |
3,706 |
3,710 |
3,715 |
3,720 |
3,724 |
3,729 |
3,734 |
|
8,10 |
3,738 |
3,743 |
3,748 |
3,752 |
3,757 |
3,762 |
3,766 |
3,771 |
3,775 |
3,780 |
|
8,20 |
3,785 |
3,789 |
3,794 |
3,799 |
3,803 |
3,808 |
3,813 |
3,817 |
3,822 |
3,827 |
|
8,30 |
3,831 |
3,836 |
3,841 |
3,845 |
3,850 |
3,855 |
3,859 |
3,864 |
3,869 |
3,873 |
|
8,40 |
3,878 |
3,883 |
3,887 |
3,892 |
3,897 |
3,901 |
3,906 |
3,911 |
3,915 |
3,920 |
|
8,50 |
3,925 |
3,929 |
3,934 |
3,939 |
3,943 |
3,948 |
3,953 |
3,957 |
3,962 |
3,967 |
|
8,60 |
3,971 |
3,976 |
3,981 |
3,985 |
3,990 |
3,995 |
3,999 |
4,004 |
4,008 |
4,013 |
|
8,70 |
4,018 |
4,022 |
4,027 |
4,032 |
4,036 |
4,041 |
4,046 |
4,050 |
4,055 |
4,060 |
|
8,80 |
4,064 |
4,069 |
4,074 |
4,078 |
4.083 |
4,088 |
4,092 |
4,097 |
4,102 |
4,106 |
|
УЭП, мкСм/см |
0,00 |
0,01 |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 |
0,07 |
0,08 |
0,09 |
|
8,90 |
4,111 |
4,116 |
4,120 |
4,125 |
4,130 |
4,134 |
4,139 |
4,144 |
4,148 |
4,153 |
|
9,00 |
4,158 |
4,162 |
4,167 |
4,172 |
4,176 |
4,181 |
4,186 |
4,190 |
4,195 |
4,200 |
|
9,10 |
4,204 |
4,209 |
4,214 |
4,218 |
4,223 |
4,228 |
4,232 |
4,237 |
4,242 |
4,246 |
|
9,20 |
4,251 |
4,256 |
4,260 |
4,265 |
4,270 |
4,274 |
4,279 |
4,283 |
4,288 |
4,293 |
|
930 |
4,297 |
4,302 |
4,307 |
4,311 |
4,316 |
4,321 |
4,325 |
4,330 |
4,335 |
4,339 |
|
9,40 |
4,344 |
4,349 |
4,353 |
4,358 |
4,363 |
4,367 |
4,372 |
4,377 |
4,381 |
4,386 |
|
930 |
4,391 |
4,395 |
4,400 |
4,405 |
4,409 |
4,414 |
4,419 |
4,423 |
4,428 |
4,433 |
|
9,60 |
4,437 |
4,442 |
4,447 |
4,451 |
4,456 |
4,461 |
4,465 |
4,470 |
4,475 |
4,479 |
|
9,70 |
4,484 |
4,489 |
4,493 |
4,498 |
4,503 |
4,507 |
4,512 |
4,517 |
4,521 |
4,526 |
|
9,80 |
4,531 |
4,535 |
4,540 |
4,545 |
4,549 |
4,554 |
4,559 |
4,563 |
4,568 |
4,573 |
|
9,90 |
4,577 |
4,582 |
4,587 |
4,591 |
4,596 |
4,601 |
4,605 |
4,610 |
4,615 |
4,619 |
|
УЭП, мкСм/см |
0,0 |
0,1 |
0,2 |
оз |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
|
10,0 |
4,62 |
4,67 |
4,72 |
4,76 |
4,81 |
4,86 |
4.90 |
4,95 |
5,00 |
5,04 |
|
11,0 |
5,09 |
5,14 |
5,18 |
5,23 |
5,28 |
5,32 |
5,37 |
5,42 |
5,46 |
5,51 |
|
12,0 |
5,56 |
5,60 |
5,65 |
5,70 |
5,74 |
5,79 |
5,84 |
5,88 |
5,93 |
5.98 |
|
13,0 |
6,02 |
6,07 |
6,12 |
6,16 |
6,21 |
6,26 |
6,30 |
6,35 |
6,40 |
6,44 |
|
14,0 |
6,49 |
6,54 |
6,58 |
6,63 |
6,68 |
6,72 |
6,77 |
6,82 |
6,86 |
6,91 |
|
15,0 |
6,96 |
7,00 |
7,05 |
7,10 |
7,14 |
7,19 |
7,24 |
7,29 |
7,33 |
7,38 |
|
16,0 |
7,43 |
7,47 |
7,52 |
7,57 |
7,61 |
7,66 |
7,71 |
7,75 |
7,80 |
7,85 |
|
17,0 |
7,89 |
7,94 |
7,99 |
8,03 |
8,08 |
8,13 |
8,17 |
8,22 |
8,27 |
8,31 |
|
18,0 |
8,36 |
8,41 |
8,45 |
8,50 |
8,55 |
8,59 |
8,64 |
8,69 |
8,73 |
8,78 |
|
19,0 |
8,83 |
8,88 |
8,92 |
8,97 |
9,02 |
9,06 |
9,11 |
9,16 |
9,20 |
9,25 |
|
20,0 |
9,30 |
9,34 |
9,39 |
9,44 |
9,48 |
9,53 |
9,58 |
9,62 |
9,67 |
9,72 |
|
21,0 |
9,76 |
9,81 |
9.86 |
9,91 |
9,95 |
10,00 |
10,05 |
10,09 |
10,14 |
10,19 |
|
22,0 |
10,23 |
10,28 |
10,33 |
10,37 |
10,42 |
10,47 |
10,51 |
10.56 |
10,61 |
10,65 |
|
23,0 |
10,70 |
10,75 |
10,80 |
10,84 |
10,89 |
10,94 |
10,98 |
11,03 |
11,08 |
11,12 |
|
24,0 |
11,17 |
11,22 |
11,26 |
11,31 |
11,36 |
11,40 |
11,45 |
11,50 |
11,54 |
11,59 |
|
25,0 |
11,64 |
11,69 |
11,73 |
11,78 |
11,83 |
11,87 |
11,92 |
11,97 |
12,01 |
12,06 |
|
26,0 |
12,11 |
12,15 |
12,20 |
12,25 |
1230 |
12,34 |
12,39 |
12,44 |
12,48 |
12,53 |
|
27,0 |
12.58 |
12,62 |
12,67 |
12,72 |
12,76 |
12,81 |
12,86 |
12,90 |
12,95 |
13,00 |
|
28,0 |
13,05 |
13,09 |
13,14 |
13,19 |
13,23 |
13,28 |
13,33 |
13,37 |
13,42 |
13,47 |
|
29,0 |
13,51 |
13,56 |
13,61 |
13,66 |
13,70 |
13,75 |
13,80 |
13,84 |
13.89 |
13,94 |
|
30,0 |
13,98 |
14,03 |
14,08 |
14,13 |
14,17 |
14,22 |
14,27 |
14,31 |
14,36 |
14,41 |
|
31,0 |
14,45 |
14,50 |
14,55 |
14,59 |
14,64 |
14,69 |
14,74 |
14,78 |
14,83 |
14.88 |
|
32,0 |
14,92 |
14,97 |
15,02 |
15,06 |
15,11 |
15,16 |
15,21 |
15,25 |
15,30 |
15,35 |
|
33,0 |
15,39 |
15,44 |
15,49 |
15,53 |
15,58 |
15,63 |
15.68 |
15,72 |
15,77 |
15,82 |
|
34,0 |
15,86 |
15,91 |
15,96 |
16,00 |
16,05 |
16,10 |
16,14 |
16,19 |
16,24 |
16,29 |
|
35,0 |
16,33 |
16,38 |
16,43 |
16,47 |
16,52 |
16,57 |
16,61 |
16,66 |
16,71 |
16,76 |
|
36,0 |
16,80 |
16.85 |
16,90 |
16,94 |
16,99 |
17,04 |
17,09 |
17,13 |
17,18 |
17,23 |
|
37,0 |
17,27 |
17,32 |
17,37 |
17,41 |
17,46 |
17,51 |
17,56 |
17,60 |
17,65 |
17,70 |
|
38,0 |
17,74 |
17,79 |
17,84 |
17,88 |
17,93 |
17,98 |
18,03 |
18,07 |
18,12 |
18,17 |
|
39,0 |
18,21 |
18,26 |
18,31 |
18,36 |
18,40 |
18.45 |
18,50 |
18,54 |
18,59 |
18,64 |
|
40,0 |
18,68 |
18,73 |
18,78 |
18,83 |
18,87 |
18,92 |
18,97 |
19,01 |
19,06 |
19,11 |
|
41,0 |
19,15 |
19,20 |
19,25 |
19,30 |
19,34 |
19,39 |
19,44 |
19,48 |
19,53 |
19,58 |
|
42,0 |
19,63 |
19,67 |
19,72 |
19,77 |
19,81 |
19,86 |
19,91 |
19,96 |
20,00 |
20,05 |
|
43,0 |
20,10 |
20,14 |
20,19 |
20,24 |
20,28 |
20,33 |
20,38 |
20,43 |
20.47 |
20,52 |
|
44,0 |
20,57 |
20,61 |
20,66 |
20,71 |
20,76 |
20,80 |
20,85 |
20,90 |
20,94 |
20,99 |
|
45,0 |
21,04 |
21,09 |
21,13 |
21,18 |
21,23 |
21,27 |
21,32 |
21,37 |
21,42 |
21,46 |
|
46,0 |
21,51 |
21,56 |
21,60 |
21,65 |
21,70 |
21,75 |
21,79 |
21,84 |
21,89 |
21,93 |
|
47,0 |
21,98 |
22,03 |
22,08 |
22,12 |
22,17 |
22,22 |
22,26 |
22,31 |
22,36 |
22,41 |
|
48,0 |
22,45 |
22,50 |
22,55 |
22,59 |
22,64 |
22,69 |
22,73 |
22,78 |
22,83 |
22,88 |
|
49,0 |
22,92 |
22,97 |
23,02 |
23,07 |
23,11 |
23,16 |
23,21 |
23,25 |
23.30 |
23,35 |
|
50,0 |
23,40 |
23,44 |
23,49 |
23,54 |
23,58 |
23,63 |
23,68 |
23,73 |
23,77 |
23,82 |
|
51,0 |
23,87 |
23,91 |
23,96 |
24,01 |
24,06 |
24,10 |
24,15 |
24,20 |
24,24 |
24,29 |
|
52,0 |
24,34 |
24,39 |
24,43 |
24,48 |
24,53 |
24,57 |
24,62 |
24,67 |
24,72 |
24,76 |
|
53,0 |
24,81 |
24,86 |
24,90 |
24,95 |
25,00 |
25,05 |
25,09 |
25,14 |
25,19 |
25,23 |
|
54,0 |
25,28 |
25,33 |
25,38 |
25,42 |
25,47 |
25,52 |
25,57 |
25,61 |
25,66 |
25,71 |
|
55,0 |
25,75 |
25,80 |
25,85 |
25,90 |
25,94 |
25,99 |
26,04 |
26,08 |
26,13 |
26,18 |
|
56,0 |
26,23 |
26,27 |
26,32 |
26,37 |
26,41 |
26,46 |
26,51 |
26,56 |
26,60 |
26,65 |
|
57,0 |
26,70 |
26,75 |
26,79 |
26,84 |
26,89 |
26,93 |
26,98 |
27,03 |
27,08 |
27,12 |
Приложение Е
|
Наименование характеристики |
Значение характеристики |
|
Диапазон установления порогов срабатывания сигнализации солесодержания в пересчете на NaCl, мг/дм3 |
от 1 до 10; от 4 до 40; от 2 до 20; от 10 до 100; от 40 до 400; от 100 до 1000; от 400 до 4000 |
|
Диапазон установления порогов срабатывания сигнализации УЭС, Ом м |
от 100 до 1250; от 250 до 2500; от 1250 до 4500; от 2500 до 4500 |
|
Пределы допускаемой основной приведенной погрешности сигнализации солесодержания или удельного электрического сопротивления, (при температуре раствора плюс 25°С), % от верхнего предела диапазона сигнализации |
±6 |
Приложение Ж
Протокол поверки
Сигнализатора солесодержания «СПСОЗ - СПС06»
Протокол №
№___________год выпуска________________
изготовленного _____________________________________
Поверка проведена в________________________________
Условия поверки: ____________________
Средства поверки:
-
1_____________________________________________________________________________________________
(наименование, номер, тип, погрешность)
-
2___________________________________________________
-
3 ______________________________________________________
-
4 __________________________________________________
-
1 Внешний осмотр: ____________________________________________
-
2 Опробование___________________________________________
3 Определение основной погрешности сигнализатора
|
Физическая величина |
Заданное значение порога сигнализации |
Значение, измеренное кондуктомет-ром-солемером МАРК-602 |
Основная приведенная погрешность, ± у, % | |
|
Значение, полученное при поверке |
Нормированные пределы | |||
|
Солесодержание (С, мг/дм j |
6 | |||
|
УЭС (ро, Ом м) |
6 | |||
Заключение_____________________________________
Проверку проводил_______________________________
Свидетельство №___________
Лист регистрации изменений
|
Изм. |
Номера листов (страниц) |
Всего ли-стов (страниц) в документе |
№ документа |
Входящий № сопроводительного документа и дата |
Подпись |
Дата | |||
|
измененных |
заменен ных |
новых |
аннулированных | ||||||
21
