Методика поверки «ГСИ.ПРЕОБРАЗОВАТЕЛИ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ СИЭЛ-166Х» (ТПКЦ. 427671.106 МП)
Заместитель генерального директора
ПРЕОБРАЗОВАТЕЛИ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ
СИЭЛ-166Х
Методика поверки
ТПКЦ. 427671.106 МП
г. Санкт-Петербург
2019
Настоящая методика поверки распространяется на преобразователи линейных перемещений (ПЛП) СИЭЛ-166Х в модификациях СИЭЛ-1661, СИЭЛ-1661N, СИЭЛ-1662, СИЭЛ-1663, СИЭЛ-1664 и устанавливает методику первичной и периодической поверки.
ПЛП состоит из неконтактного вихретокового датчика СИЭЛ-166Д с соединительным кабелем и генератора-преобразователя (ГП).
Настоящая методика распространяется на следующие модификации ПЛП:
ПЛП с расширенным диапазоном преобразования, используемые в измерительных каналах осевого сдвига
СИЭЛ-1661-lO-XX-SC и СИЭЛ-1661-16-XX-SC: выходной сигнал - напряжение положительной полярности, пропорциональное зазору;
СИЭЛ-1661N-10-XX-SC и СИЭЛ-1661N-16-XX-SC: выходной сигнал - напряжение отрицательной полярности, пропорциональное зазору;
СИЭЛ-1662-10-XX-SC и СИЭЛ-1662-16-ХХ-8С: выходной сигнал - ток, пропорциональный зазору.
ПЛП применяемые для измерения амплитуды относительного виброперемещения
СИЭЛ-1661-10-XX-SB и СИЭЛ-1661-16-ХХ-8В: выходной сигнал - напряжение положительной полярности, пропорциональное зазору;
СИЭЛ-1661N-10-XX-SB и СИЭЛ-1661Ь1-16-ХХ-8В: выходной сигнал - напряжение отрицательной полярности, пропорциональное зазору;
СИЭЛ-1662- 10-XX-SB и СИЭЛ-1662-16-XX-SB: выходной сигнал - ток, пропорциональный зазору.
Универсальные ПЛП, выходной сигнал может меняться пользователем установкой режимной перемычки и позволяет применять устройства как в измерительных каналах размаха относительного виброперемещения, так и в измерительных каналах осевого сдвига;
СИЭЛ-1663-10 и СИЭЛ-1663-16: выходной сигнал - ток, пропорциональный размаху относительного виброперемещения;
СИЭЛ-1663-10 и СИЭЛ-1663-16: выходной сигнал - ток, пропорциональный зазору при установленной перемычке «Режим».
ПЛП с дополнительными токовыми выходами «Импульс» и «Исправен», предназначенные для использования в измерительных каналах частоты вращения и синхронизации.
СИЭЛ-1664-10 и СИЭЛ-1664-16 выходной сигнал - напряжение, пропорциональное зазору.
Интервал между поверками - три года.
2. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИПри проведении поверки выполняют операции и применяют средства поверки в соответствии с таблицей 2-1
Таблица 2-1
|
Наименование операции поверки |
Номер пункта методики |
Эталонные СИ и вспомогательная аппаратура |
Проведение операции при | |
|
первичной поверке и поверке после ремонта |
периодической поверке | |||
|
1. Внешний осмотр |
4.1 |
Визуально |
Да |
Да |
|
2. Определение действительного значения коэффициента преобразования зазора (Кпз) и отклонения действительного значения /СПз от номинального значения; проверка нормируемого по линейности диапазона преобразования зазора |
4.3 |
Устройство для поверки преобразователей вихретоковых в статическом режиме УПД, диапазон установки зазора от 0 до 5000 мкм; цена деления 1 мкм; пределы допускаемой абсолютной погрешности установки зазора ±15 мкм; Мультиметр Agilent 34401 А; постоянное напряжение от 100 мВ до 1000 В; переменное от 3 Гц до 300 кГц, от 100 мВ до 750 В; ПГ ±(0,05D+0,04E) В, где D - показание прибора, Е - верхнее граничное значение диапазона измерений; сила постоянного тока от 10 мА до 3 А; сила переменного тока от 3 Гц до 5 кГц, от 1 мА до 3 А; ПГ ±(0,005D+0,01 Е) В, где D - показание прибора, Е - верхнее граничное значение диапазона измерений; Источник питания ПрофКиП Б5-71/1, диапазон воспро-изведения выходного напряжения от 0,01 В до 30 В, ПГ±(0,01хиВых+0^)В |
Да |
Да |
|
3. Определение приведенной погрешности преобразования зазора |
4.4 |
Да |
Да | |
|
4. Определение значений зазора при формировании сигналов «Импульс» и «Исправность» |
4.5 |
Да |
Да | |
|
5. Определение действительного значения коэффициента преобразования размаха (амплитуды) относительного виброперемещения (Кив), нелинейности амплитудной характеристики и отклонения действительного значения Кпв от номинального значения; проверка нормируемого по линейности диапазона преобразования размаха (амплитуды) относительного виброперемещения |
4.6 |
Поверочная виброустановка, рабочий эталон 2 разряда согласно Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Госстандарта № 2772 от 27.12.2018, диапазон частот (3-1000) Гц, диапазон воспроизводимых виброперемещений (1-1000) мкм, погрешность ±2,0 %; Устройство имитации вихретоковых нагрузок; Генератор сигналов произвольной формы Agilent 33220А, диапазон частот синусоидального сигнала от 1 • 10'3 до 20 -106 Гц, диапазон установки размаха выходного напряжения 10 мВ - 10 В, ПГ ±(0,01 ипик-пик+0,001) В; Мультиметр Agilent 34401 А; постоянное напряжение от 100 мВ до 1000 В; переменное от 3 Гц до 300 кГц, от 100 мВ до 750 В; ПГ ±(0,05D+0,04E) В, где D - показание прибора, Е - верхнее граничное значение диапазона измерений; сила постоянного тока от 10 мА до 3 А; сила переменного тока от 3 Гц до 5 кГц, от 1 мА до 3 А; ПГ ±(0,0050+0,01 Е) В, где D - показание прибора, Е -верхнее граничное значение диапазона измерений; Источник питания ПрофКиП Б5-71/1, диапазон воспроизведения выходного напряжения от 0,01 В до 30 В, ПГ±(0,01-ивых+0^)В |
Да |
Да |
|
6. Определение неравномерности частотной характеристики преобразования размаха (амплитуды) относительного виброперемещения и проверка нормируемого по неравномерности диапазона частот преобразования |
4.7 |
Да |
Да | |
|
7. Определение основной относительной погрешности преобразования размаха (амплитуды) относительного виброперемещения |
4.8 |
Расчет |
Да |
Да |
Примечание. 1. При поверке допускается применять другое оборудование и средства измерений, параметры которых не хуже параметров оборудования и средств измерений, указанных в таблице 2-1.
-
2. При поверке конкретных модификаций ПЛП следует определять метрологические характеристики, распространяющиеся на эти модификации.
-
3. Перед проведением поверки произвести настройку ПЛП на марку стали в
соответствии с Приложениями 2, 3 Руководств по эксплуатации
ТПКЦ.427671.106 РЭ и ТПКЦ. 427671.106-01 РЭ.
3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИВсе испытания проводят в нормальных климатических условиях:
-
- температура окружающего воздуха, °C.......................................................20±5;
-
- относительная влажность, %............................................................. от 30 до 80;
-
- атмосферное давление, кПа................................................не регламентируется;
-
- напряжение питания, В, постоянное.........................................................24±0,5.
При проведении проверки должны соблюдаться требования безопасности, изложенные в документах:
Преобразователи линейных перемещений СИЭЛ-166Х. Руководство по эксплуатации. ТПКЦ. 427671.106 РЭ.
Преобразователь линейных перемещений СИЭЛ-1664. Руководство по эксплуатации.
ТПКЦ. 427671.106-01 РЭ.
Испытания может проводить специалист, имеющий высшее профессиональное образование.
4. ПРОВЕДЕНИЕ ПОВЕРКИ 4.1. Внешний осмотр.-
4.1.1. Проверить комплект поставки ПЛП, состояние маркировочных надписей, целостность клеммных соединителей и корпуса прибора.
-
4.1.2. Приборы с дефектами, влияющими на технические характеристики, бракуют и направляют в ремонт.
-

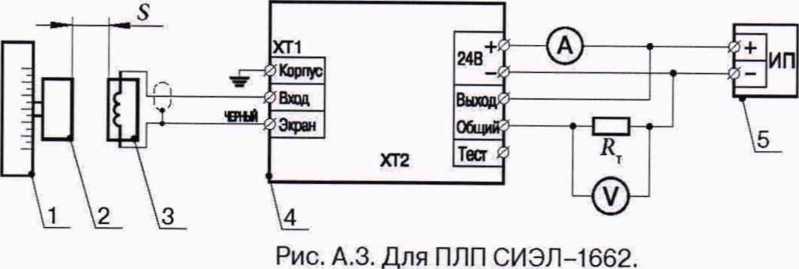

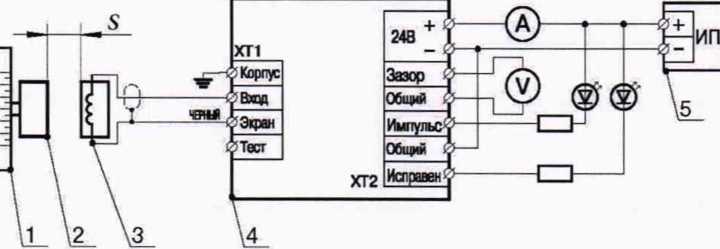

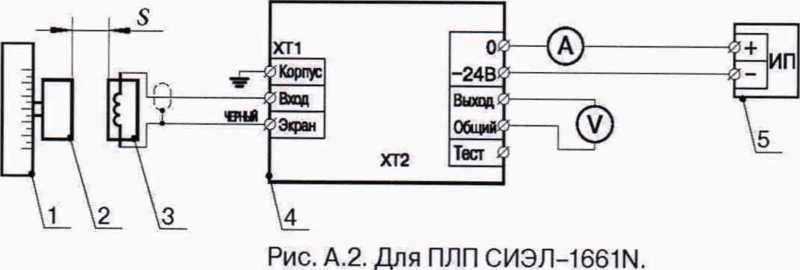

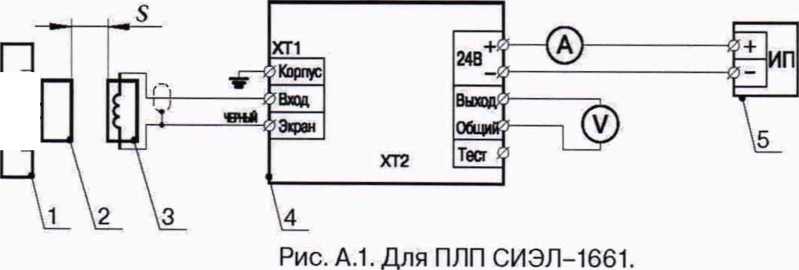

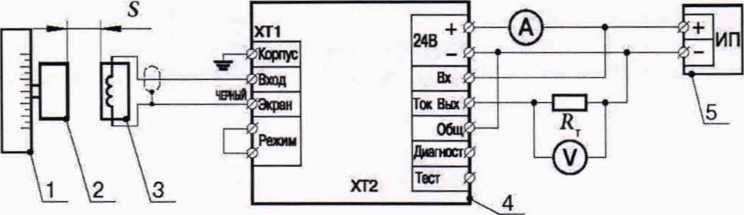

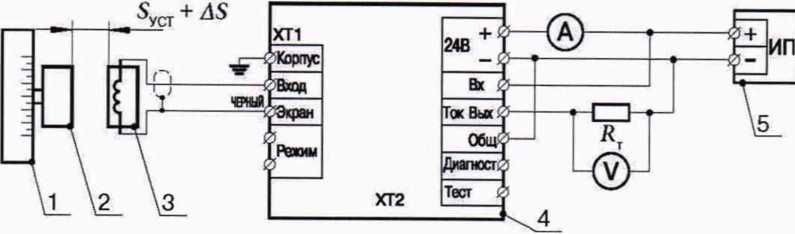

4.2.1. Собрать приведенную в Приложении А электрическую схему для соответствующей модификации поверяемого ПЛП.
-
4.2.2. Измерить значение сопротивления /?т с погрешностью не хуже ± 0,1 %.
-
4.2.3. Включить питание ПЛП и используемые приборы и прогреть их в течение 5 минут для установления рабочих режимов.
-
4.3.1. Закрепить вихретоковый датчик и образец металла в устройстве УПД.
-
4.3.2. Последовательно установить значения зазоров 5мин и 5макс, определяемых для соответствующей модификации поверяемого ПЛП согласно таблице 4.1. Измерить значения выходного постоянного напряжения (t/мин и t/млкс) для каждого значения зазора.
Таблица 4.1.
|
Модификация ПЛП |
*$мин, мм |
У МАКС, ММ |
|
СИЭЛ-1661-10-XX-SC |
0,3 |
2,5 |
|
СИЭЛ-1661N-10-XX-SC | ||
|
СИЭЛ-1662-10-XX-SC | ||
|
СИЭЛ-1663-10-ХХ (в режиме преобразования зазора) | ||
|
СИЭЛ-1664-10-ХХ | ||
|
СИЭЛ-1661-16-XX-SC |
0,5 |
4,5 |
|
СИЭЛ-1661N-16-XX-SC | ||
|
СИЭЛ-1662-16-XX-SC | ||
|
СИЭЛ-1663-16-ХХ (в режиме преобразования зазора) | ||
|
СИЭЛ-1664-16-ХХ | ||
|
СИЭЛ-1661-10-XX-SB |
0,8 |
2,0 |
|
СИЭЛ-1661N-10-XX-SB | ||
|
СИЭЛ-1662-10-XX-SB | ||
|
СИЭЛ-1661-16-XX-SB |
1,3 |
3,7 |
|
СИЭЛ-1661N-16-XX-SB | ||
|
СИЭЛ-1662-16-XX-SB |
4.3.3. Рассчитать значения коэффициента преобразования в диапазоне от 5мин до Smakc по формулам из таблицы 4.2 для соответствующей модификации поверяемого ПЛП.
Таблица 4.2.
|
Модификация ПЛП |
Расчетная формула | |||
|
СИЭЛ-1661, СИЭЛ-1661N СИЭЛ-1664 |
Хлз - |
t/млкс - t/мин •Умакс ~ ‘Умин |
В/мм |
(1) |
|
СИЭЛ-1662 |
Хпз = |
t/мАКС - t/мин |
В/мм |
(2) |
|
СИЭЛ-1663 |
Rt ’ (*$МАКС - •Умин ) | |||
-
4.3.4. Рассчитать отклонение действительного значения коэффициента преобразования от номинального (Дк) по следующей формуле:
Анз
где: Кнз номинальное значение
коэффициента преобразования для модификаций:
СИЭЛ-1661-lO-XX-SC, СИЭЛ-1664-10-ХХ, В/мм
СИЭЛ-1661-16-ХХ-8С, СИЭЛ-1664-16-ХХ, В/мм
СИЭЛ-1662-lO-XX-SC,
СИЭЛ-1663-10-ХХ (в режиме преобразования зазора), мА/мм
СИЭЛ-1662-16-ХХ-8С,
СИЭЛ-1663-16-ХХ (в режиме преобразования зазора), мА/мм
-
4.3.5. Результат проверки является положительным, если Дк в диапазоне преобразования, указанном в Таблице 4.1 для соответствующей модификации ПЛП, находится в пределах ±2,0 %.
-
4.4.1. Выполнить операции по п.4.3.1.
-
4.4.2. Последовательно установить не менее пяти значений зазора (Sj) в диапазоне от Амин до Амдкс, включая границы диапазона: см. таблицу 4.1 для соответствующей модификации поверяемого ПЛП. Измерить величину выходного постоянного напряжения Uyx. Вычислить значение приведенной погрешности преобразования зазора Дз по следующим формулам для соответствующей модификации поверяемого ПЛП.
Таблица 4.3.
|
Модификация ПЛП |
Расчетная формула |
|
СИЭЛ-1661, СИЭЛ-1661Ы СИЭЛ-1664 |
)~Si 1АЛ0/ д3 = ±тах ------ г «100/0 (4) Smakc |
|
СИЭЛ-1662 СИЭЛ-1663 |
(((/з)/Ат )-7о )/Анз )-Sj 1Пло/ д3 =±тах • 100% (5) Smakc |
где: ф заданное значение зазора, мм;
L73i значение постоянного напряжения на сопротивлении нагрузки, мВ; Анз номинальное значение коэффициента преобразования, см. п. 4.3.4; Smakc максимальное значение зазора, см. таблицу 4.1;
Ат измеренное значение сопротивления нагрузки (см. п. 4.2.2), Ом;
/о расчетное значение выходного тока при нулевом зазоре:
/о = 2,20 мА для вихретокового датчика СИЭЛ-166Д-10,
/о = 3,25 мА для вихретокового датчика СИЭЛ-166Д-16.
-
4.4.3. Результат проверки является положительным, если Дз находится в следующих пределах,
%:
СИЭЛ-1661-lO-XX-SC, СИЭЛ-1661Ы-10-ХХ-8С, СИЭЛ-1662-lO-XX-SC,
СИЭЛ-1663-10-ХХ (в режиме преобразования зазора)
СИЭЛ-1661-16-ХХ-8С, СИЭЛ-166Ш-16-ХХ-8С, СИЭЛ-1662-16-ХХ-8С,
СИЭЛ-1663-16-ХХ (в режиме преобразования зазора),
СИЭЛ-1664-10-ХХ, СИЭЛ-1664-16-ХХ
СИЭЛ-1661-lO-XX-SB, СИЭЛ-166Ш-10-ХХ-8В, СИЭЛ-1662-lO-XX-SB,
СИЭЛ-1661-16-ХХ-8В, СИЭЛ-1661Ы-16-ХХ-8В, СИЭЛ-1662-16-ХХ-8В
4.5. Определение значений зазора при формировании сигналов «Импульс» и «Исправность»-
4.5.1. Выполнить операции по п.4.3.1.
-
4.5.2. Установить значение зазора (1,1 ±0,1) мм для модификации СИЭЛ-1664-10-ХХ или (2,2±0,2) мм для модификации СИЭЛ-1664-16-ХХ.
Увеличивая задаваемый зазор, определить по отсчетному устройству величину зазора, при котором происходит срабатывание выходного сигнала «Импульс», определяемое с помощью светодиода.
Далее уменьшая задаваемый зазор, определить по отсчетному устройству величину зазора, при котором происходит отпускание выходного сигнала «Импульс», определяемое с помощью светодиода.
-
4.5.3. Уменьшая задаваемый зазор, определить по отсчетному устройству величину зазора, при котором происходит отпускание выходного сигнала «Исправность», определяемое с помощью светодиода.
-
4.5.4. Результат проверки является положительным, если полученные значения зазора
находятся в следующих пределах: сигнал «Импульс» для модификаций, мм: срабатывание СИЭЛ-1664-10-ХХ...........................................................1,75±0,15;
СИЭЛ-1664-16-ХХ...........................................................3,55±0,15;
отпускание СИЭЛ-1664-10-ХХ...........................................................1,55±0,15;
СИЭЛ-1664-16-ХХ...........................................................3,15±0,15.
сигнал «Исправность» для модификаций, мм: отпускание СИЭЛ-1664-10-ХХ...........................................................0,65±0,15;
СИЭЛ-1664-16-ХХ...........................................................1,30±0,15.
4.6. Определение действительного значения коэффициента преобразования размаха (амплитуды) относительного виброперемещення (Лпв)> нелинейности
амплитудной характеристики и отклонения действительного значения Лпв от номинального значения; проверка нормируемого по линейности диапазона преобразования размаха (амплитуды) относительного виброперемещення.
-
4.6.1. Закрепить вихретоковый датчик СИЭЛ-166Д над образцом металла в вибрационной установке.
Установить начальный зазор между торцом измерительной головки датчика и образцом металла 5уст = (1,4±0,1) мм для СИЭЛ-166Д-10 или 5уст = (2,5±0,1) мм для СИЭЛ-166Д-16.
-
4.6.2. Последовательно задать вибростолу на базовой частоте /б не менее пяти значений размаха относительного виброперемещения (А5,) в диапазоне от ДУмин ДО АУмдкс, включая границы диапазона: см. таблицу 4.4 для соответствующей модификации поверяемого ПЛП.
Таблица 4.4.
|
Модификация ПЛП |
65, Гц |
АБмин, мкм |
ASi, мкм |
ASmaKC, мкм | ||
|
СИЭЛ-1661-10-XX-SB СИЭЛ-1661N-10-XX-SB СИЭЛ-1662-10-XX-SB |
45 |
10 |
50 |
150 |
300 |
600 |
|
СИЭЛ-1661-16-XX-SB СИЭЛ-1661N-16-XX-SB СИЭЛ-1662-16-XX-SB |
40 |
200 |
500 |
1000 |
2000 | |
|
СИЭЛ-1663-10-ХХ-160 |
10 |
20 |
40 |
80 |
160 | |
|
СИЭЛ-1663-10-ХХ-250 |
20 |
40 |
80 |
160 |
250 | |
|
СИЭЛ-1663-10-ХХ-320 |
20 |
80 |
160 |
250 |
320 | |
|
СИЭЛ-1663-10-ХХ-500 |
20 |
160 |
250 |
320 |
500 | |
|
СИЭЛ-1663-16-ХХ-1000 |
30 160 320 500 1000 | |||||
|
СИЭЛ-1663-16-ХХ-2000 |
30 |
250 |
500 |
1000 |
2000 | |
-
4.6.3. Для каждого значения задаваемого размаха относительного виброперемещения измерить величину выходного напряжения и& и вычислить значение коэффициента преобразования размаха (амплитуды) относительного виброперемещения, Лпв по следующим формулам для соответствующей модификации поверяемого ПЛП.
СИЭЛ-1661(N)-10-XX-SB „ 2-^/2%
В/мм
(6)
СИЭЛ-1661(N)-16-XX-SB *пв/ а$
где: t7Bi значение выходного переменного напряжения, мВ;
Лпв, коэффициент преобразования амплитуды относительного виброперемещения, В/мм.
СИЭЛ-1662-10-XX-SB „ 2 • и*
СИЭЛ-1662-16-XX-SB KnBi
мА/мм
(7)
|
где: £/В| Лт Лив, |
значение переменного напряжения на сопротивлении нагрузки, мВ; измеренное значение сопротивления нагрузки (см. п. 4.2.2), Ом; коэффициент преобразования амплитуды относительного виброперемещения, мА/мм. |
СИЭЛ-1663-10-ХХ _ / t/Bi \ 1 мкА/мк
СИЭЛ-1663-16-ХХ Апв/ V RT 0 J ’ Д5, м
|
где: L7Bj /о |
значение постоянного напряжения на сопротивлении нагрузки, мкВ; измеренное значение сопротивления нагрузки (см. п. 4.2.2), Ом; значение выходного тока при отсутствии виброперемещения: /о = 4000 мкА; |
|
Лпв/ |
коэффициент преобразования размаха относительного виброперемещения, мкА/мкм. |
-
4.6.4. Вычислить действительное значение коэффициента преобразования Лдв для испытуемой модификации ПЛП в диапазоне от Д$мин до ASmakc по следующей формуле:
1 N
К& =— S Лпв,- (9)
N i=1
где: N число измерений;
Лив, коэффициент преобразования при i - ом значении заданного размаха относительного виброперемещения.
-
4.6.5. Вычислить нелинейность амплитудной характеристики ЛАр по формуле: дА==тах Лпв,-Лдв. 100 о/о
(Ю)
Адв
-
4.6.6. Вычислить отклонение Лк действительного значения коэффициента преобразования
Адв от его номинального значения Лнв для модификации СИЭЛ-1663, по формуле:
дк = Лдв-Анв . 100% (11)
АГнв
-
4.6.7. Результат проверки является положительным, если в диапазоне выходных сигналов для модификаций см. Таблицу 4.4 нелинейность амплитудной характеристики Лар преобразования размаха (амплитуды) относительного виброперемещения на базовой частоте для всех модификаций не превышает 2,0 %, а полученное значение Дк для модификации СИЭЛ-1663 находится в пределах ±2,0 %.
-
4.7. Определение неравномерности частотной характеристики преобразования размаха (амплитуды) относительного виброперемещения и проверка нормируемого по неравномерности диапазона частот преобразования.
-
4.7.1. Выполнить операции по п.4.6.1.
-
4.7.2. Последовательно задать вибростолу не менее пяти значений размаха виброперемещения ( Л5чх ) на частотах/ из диапазона от /мин до /макс , включая границы диапазона и базовую частоту: см. таблицу 4.5 для соответствующей модификации поверяемого ПЛП.
вибростенда использовать Устройство имитации вихретоковых нагрузок.
2. В зависимости от возможностей вибростенда по мере увеличения частоты допускается уменьшение задаваемого размаха относительного виброперемещения в пределах диапазона измерения ПЛП.
4.7.3. Для каждого значения частоты измерить напряжение выходного сигнала и рассчитать значение коэффициента преобразования по формулам (6) - (8).
Таблица 4.5.
|
Модификация ПЛП |
Л5чх, мкм |
/мин, г ц |
/, Гц |
/макс, Г ц | |||
|
СИЭЛ-1661-lO-XX-SB |
300 |
3 |
20 |
45 |
160 |
315 |
500 |
|
СИЭЛ-1661И-10-ХХ-8В | |||||||
|
СИЭЛ-1662-lO-XX-SB | |||||||
|
СИЭЛ-1661-16-ХХ-8В |
1000 |
3 |
5 |
10 |
20 |
45 |
80 |
|
СИЭЛ-1661Ы-16-ХХ-8В | |||||||
|
СИЭЛ-1662-16-XX-SB | |||||||
|
СИЭЛ-1663-10-ХХ-160 |
80 |
3 |
20 |
45 |
160 |
315 |
500 |
|
СИЭЛ-1663-10-ХХ-250 |
120 | ||||||
|
СИЭЛ-1663-10-ХХ-320 |
160 | ||||||
|
СИЭЛ-1663-10-ХХ-500 |
250 | ||||||
|
СИЭЛ-1663-16-ХХ-1000 |
500 |
3 |
5 |
10 |
20 |
45 |
80 |
|
СИЭЛ-1663-16-ХХ-2000 |
1000 | ||||||
Примечание: 1. Для задания виброперемещения на частотах вне рабочего диапазона
-
4.7.4. Вычислить неравномерность частотной характеристики (Jf) по формуле (12):
Af = max
Айв/ - Кбв
А’бв
. 100%
(12)
где: N число измерений;
Ябв коэффициент преобразования на базовой частоте.
-
4.7.5. Результат проверки является положительным, если в частотном диапазоне, указанном в Таблице 4.5 неравномерность частотной характеристики преобразования размаха (амплитуды) относительного виброперемещения Jf для всех модификаций ПЛП не превышает 4,0 %.
-
4.8.1. Используя результаты определения Аар и Af по пп. 4.6 и 4.7 соответственно вычислить основную относительную погрешность преобразования при доверительной вероятности 0,95 по формуле (13):
где: Jap
Лк
Jf
Лв
нелинейность амплитудной характеристики, %;
отклонение действительного значения коэффициента преобра-зования от номинального значения, %.
Для модификаций СИЭЛ-1661-10-XX-SB, СИЭЛ-1661N-10-XX-SB, СИЭЛ-1662-10-XX-SB, СИЭЛ-1661-16-XX-SB, СИЭЛ-1661N-16-XX-SB и СИЭЛ-1662-16-XX-SB Дк см. п. 4.3.4.
неравномерность частотной характеристики, %;
погрешность измерения сопротивления нагрузки %;
погрешность вибрационной установки или устройства иммитации вихретоковых нагрузок, %;
погрешность вольтметра, %.
-
4.8.2. Результат проверки является положительным, если вычисленное значение Лплп находится в пределах ±6,0%.
5.
-
5.1. Положительные результаты поверки удостоверяются записью в паспорте ПЛП в виде клейма, заверяемого подписью поверителя, и знаком поверки на корпусе генератора-преобразователя в виде наклейки.
-
5.2. Отрицательные результаты поверки оформляются путем выдачи «Извещения о непригодности».
Начальник сектора виброакустических измерений отдела № 433 А.Ю. Смирнов
ПРИЛОЖЕНИЕ AСХЕМА СОЕДИНЕНИЙ УСТРОЙСТВ ДЛЯ ИЗМЕРЕНИЯ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ПЛП
Lillig Li Id
Рис. А.4. Для ПЛП СИЭЛ-1663
в режиме преобразования размаха относительного виброперемещения
Рис. А.5. Для ПЛП СИЭЛ-1663 в режиме преобразования зазора
Рис. А.6. Для ПЛП СИЭЛ-1664.
Обозначения:
-
1 Устройство для поверки преобразователей вихретоковых в статическом режиме УПД при измерении зазора,
Вибрационная установка, рабочий эталон 2 разряда или
устройство иммитации вихретоковых нагрузок при измерении размаха (амплитуды) относительного виброперемещения;
-
2 Образец металла, применяемый для настройки;
-
3 Датчик вихретоковый СИЭЛ-166Д;
-
4 Генератор-преобразователь;
-
5 Источник питания;
® 0 Мультиметр цифровой;
Ry Сопротивление цепи нагрузки токового сигнала: не более 500 Ом.
от генератора переменного напряжения с постоянной составляющей
|
ПОЗ. ОБОЗН. |
НАИМЕНОВАНИЕ |
КОЛ |
ПРИМЕЧАНИЕ | |||
|
С1 |
Конденсатор NP0 |
50 В |
470 пФ |
±5% |
1 | |
|
R1 |
Резистор CHIP 1206 |
2 кОм |
±1% |
1 | ||
|
R2, R3, R4, R5 |
Резистор CHIP 1206 |
100 Ом |
±1% |
4 | ||
|
VD1 |
Диод HSMS-2818 |
1 | ||||

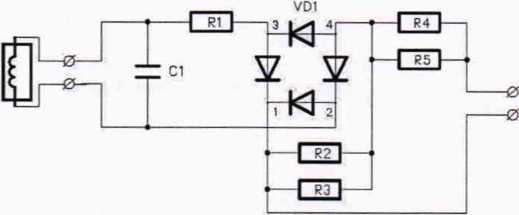

Рис. А.7. Схема устройства имитации вихретоковых нагрузок.
ПРИЛОЖЕНИЕ БОпределение
У макс
П|
|
5i, мм |
Кнз, В/мм |
t/3i,B |
Дзь % |
Апз» В/мм |
Дз,% | ||
|
1661-10 |
1661-16 |
1661-10 |
1661-16 | ||||
|
0,30 |
0,50 |
4,0 |
2,0 |
(не) годен | |||
|
0,60 |
1,10 | ||||||
|
1,00 |
1,80 | ||||||
|
1,40 |
2,50 | ||||||
|
1,80 |
3,20 | ||||||
|
2,20 |
3,90 | ||||||
|
2,50 |
4,50 | ||||||
Дата проведения поверки:
|
Условия поверки: |
нормальные. |
|
Внешний осмотр: |
соответствует. |
|
Средства измерений: |
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД. |
Определение действительного значения коэффициента преобразования зазора (Апз) и отклонения действительного значения Апз от номинального значения; проверка нормируемого по линейности диапазона преобразования зазора.
|
5мин> мм |
t/мин, В |
£макс> ММ |
С/макс, В |
Анз, В/мм |
Апз, В/мм |
Дк, % | |||
|
1661-10 |
1661-16 |
1661-10 |
1661-16 |
1661-10 |
1661-16 | ||||
|
0,3 |
0,5 |
2,5 |
4,5 |
4,0 |
2,0 | ||||
|
(не)годен | |||||||||
Поверитель:
Дата проведения поверки:
|
Условия поверки: |
нормальные. |
|
Внешний осмотр: |
соответствует. |
|
Средства измерений: |
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД. |
Определение действительного значения коэффициента преобразования зазора (Атп) и отклонения действительного значения АГпз от номинального значения; проверка нормируемого
|
по линейности диапазона п] |
реобразования зазора. | ||||||||
|
$мин, мм |
t/мин, В |
•Smakc, мм |
t/MAKC, В |
Анз, В/мм |
Апз, В/мм |
Дк, % | |||
|
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 | ||||
|
0.3 |
0,5 |
2,5 |
4,5 |
-8,0 |
-4,0 | ||||
|
(не)годен | |||||||||
Определение
*$МАКС
вания
|
Si, мм |
А?нз, В/мм |
Дзь % |
Япз, В/мм |
Дз,% | |||
|
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 | ||||
|
0,30 |
0,50 |
-8,0 |
-4,0 |
(не) годен | |||
|
0,60 |
1,10 | ||||||
|
1,00 |
1,80 | ||||||
|
1,40 |
2,50 | ||||||
|
1,80 |
3,20 | ||||||
|
2,20 |
3,90 | ||||||
|
2,50 |
4,50 | ||||||
Поверитель:
Дата проведения поверки:
нормальные.
Условия поверки:
Внешний осмотр:
соответствует.
Средства измерений:
Измеренное значение:
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД.
Ry, Ом
Определение действительного значения коэффициента преобразования зазора (Хпз) и отклонения действительного значения Хпз от номинального значения; проверка нормируемого по линейности диапазона преобразования зазора.
|
*$МИН, ММ |
t/мин, В |
Smakc, мм |
t/мАКС, В |
Айз, мА/мм |
Апз, мА/мм |
Дк, % | |||
|
1662-10 1663-10 |
1662-16 1663-16 |
1662-10 1663-10 |
1662-16 1663-16 |
1662-10 1663-10 |
1662-16 1663-16 | ||||
|
0.3 |
0,5 |
2,5 |
4,5 |
7,0 |
3,5 | ||||
|
(не)годен | |||||||||
Определение
|
Sj, мм |
Анз, мА/мм |
Дзь % |
Апз, мА/мм |
Дз, % | |||
|
1662-10 1663-10 |
1662-16 1663-16 |
1662-10 1663-10 |
1662-16 1663-16 | ||||
|
0,30 |
0,50 |
7,0 |
3,5 |
(не) годен | |||
|
0,60 |
1,10 | ||||||
|
1,00 |
1,80 | ||||||
|
1,40 |
2,50 | ||||||
|
1,80 |
3,20 | ||||||
|
2,20 |
3,90 | ||||||
|
2,50 |
4,50 | ||||||
Поверитель:
Дата проведения поверки:
|
Условия поверки: |
нормальные. |
|
Внешний осмотр: |
соответствует. |
|
Средства измерений: |
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД; вибрационная установка, рабочий эталон 2 разряда; устройство имитации вихретоковых нагрузок; генератор сигналов произвольной формы Agilent 33220А. |
приведенной погрешности преобразования зазора.
Smhh
Smakc
|
Si, мм |
Лнз»В/мм |
u3i, В |
Аз;, % |
^пз, В/мм |
Аз»% | ||
|
1661-10 |
1661-16 |
1661-10 |
1661-16 | ||||
|
0,80 |
1,30 | ||||||
|
1,00 |
1,70 | ||||||
|
1,20 |
2,10 | ||||||
|
1,40 |
2,50 |
4,0 |
2,0 | ||||
|
1,60 |
2,90 |
(не) годен | |||||
|
1,80 |
3,30 | ||||||
|
2,00 |
3,70 | ||||||
Определение действительного значения коэффициента преобразования зазора (АГпз) и отклонения действительного значения Ajb от номинального значения; проверка нормируемого по линейности диапазона преобразования зазора.
|
*$мин> мм |
//мин, В |
Smakc, мм |
t/MAKC, В |
Анз, В/мм |
Апз, В/мм |
Ак, % | |||
|
1661-10 |
1661-16 |
1661-10 |
1661-16 |
1661-10 |
1661-16 | ||||
|
0.8 |
1,3 |
2,0 |
3,7 |
4,0 |
2,0 | ||||
|
(не)годен | |||||||||
Определение
Определение действительного значения коэффициента преобразования амплитуды относительного виброперемещения (А'пв), нелинейности амплитудной характеристики и отклонения действительного значения Хпв от номинального значения; проверка нормируемого по
линейности диапазона
относительного
|
AS,, мкм | |
|
1661-10 |
1661-16 |
|
10,00 |
40,00 |
|
50,00 |
250,00 |
|
150,00 |
500,00 |
|
300,00 |
1000,00 |
|
600,00 |
2000,00 |
|
t/з/, мВ |
Ацв/, В/мм |
Адр/, % |
(не)годен
Определение неравномерности частотной характеристики преобразования амплитуды относительного виброперемещения и проверка нормируемого по неравномерности диапазона частот преобразования.
|
/,Гц |
Д5(, мкм |
(/з/, мВ |
ЛЛВЬ В/мм |
Днь % |
Др, % | ||
|
1661-10 |
1661-16 |
1661-10 |
1661-16 | ||||
|
3,00 |
3,00 |
80 |
300 |
(не)годен | |||
|
20,00 |
5,00 | ||||||
|
45,00 |
10,00 | ||||||
|
160,00 |
20,00 | ||||||
|
315,00 |
45,00 | ||||||
|
500,00 |
80,00 | ||||||
Определение основной относительной погрешности преобразования амплитуды относительного виброперемещения.________________________________________________________________
|
Дар, % |
Дз, % |
Дв % |
Дя, % |
д5, % |
Дв, % |
Дплп, % |
|
(не)годен | ||||||
Поверитель:
Дата проведения поверки:
|
Условия поверки: |
нормальные. |
|
Внешний осмотр: |
соответствует. |
|
Средства измерений: |
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД; вибрационная установка, рабочий эталон 2 разряда; устройство имитации вихретоковых нагрузок; генератор сигналов произвольной формы Agilent 33220А. |
относительного
Определение действительного значения коэффициента преобразования амплитуды относительного виброперемещения (/Спв), нелинейности амплитудной характеристики и отклонения действительного значения Апв от номинального значения; проверка нормируемого по линейности диапазона
|
Д5/, мкм |
/б, Гц |
t/j,, мВ |
Ап В/мм |
ДдРо % |
Дар ,% | ||
|
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 | ||||
|
10,00 |
40,00 |
45 |
45 |
(не)годен | |||
|
50,00 |
250,00 | ||||||
|
150,00 |
500,00 | ||||||
|
300,00 |
1000,00 | ||||||
|
600,00 |
2000,00 | ||||||
Определение неравномерности частотной характеристики преобразования амплитуды относительного виброперемещения и проверка нормируемого по неравномерности диапазона частот преобразования.
Определение действительного значения коэффициента преобразования зазора (/Спз) и отклонения действительного значения /Спз от номинального значения; проверка нормируемого по линейности диапазона преобразования зазора.
|
Амин» мм |
t/мин, В |
‘S'makc, мм |
t/мАКС, В |
Анз, В/мм |
Апз, В/мм |
Дк, % | |||
|
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 | ||||
|
0.8 |
1,3 |
2,0 |
3,7 |
8,0 |
4,0 | ||||
|
(не)годен | |||||||||
Определение
Smakc
П1
|
, мм |
Анз, В/мм |
A3j, % |
ЖпЗ , В/мм |
А3, % | |||
|
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 | ||||
|
0,80 |
1,30 |
8,0 |
4,0 |
(не) годен | |||
|
1,00 |
1,70 | ||||||
|
1,20 |
2,10 | ||||||
|
1,40 |
2,50 | ||||||
|
1,60 |
2,90 | ||||||
|
1,80 |
3,30 | ||||||
|
2,00 |
3,70 | ||||||
|
/,Гц |
ASi, мкм |
^з/, мВ |
^ПШ, В/мм |
Дрь % |
Др, % | ||
|
1661N-10 |
1661N-16 |
1661N-10 |
1661N-16 | ||||
|
3,00 |
3,00 |
80 |
300 |
(не)годен | |||
|
20,00 |
5,00 | ||||||
|
45,00 |
10,00 | ||||||
|
160,00 |
20,00 | ||||||
|
315,00 |
45,00 | ||||||
|
500,00 |
80,00 | ||||||
Определение основной относительной погрешности преобразования амплитуды относительного виброперемещения.
|
Дар, % |
Дз, % |
Др, % |
Дк, % |
As, % |
Дв, % |
Дплп, % |
|
(не)годен | ||||||
Дата проведения поверки:
Условия поверки:
Внешний осмотр:
Средства измерений:
нормальные.
Измеренное значение:
соответствует.
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД; вибрационная установка, рабочий эталон 2 разряда; устройство имитации вихретоковых нагрузок; генератор сигналов произвольной формы Agilent 33220А.
/?т, Ом
Определение действительного значения коэффициента преобразования зазора (/Спз) и отклонения действительного значения /Спз от номинального значения; проверка нормируемого по линейности диапазона преобразования зазора.
|
5мин, мм |
t/мин, В |
‘S’makc, мм |
//макс, В |
/Снз, мА/мм |
/Спз, мА/мм |
Дк, % | |||
|
1662-10 |
1662-16 |
1662-10 |
1662-16 |
1662-10 |
1662-16 | ||||
|
0,8 |
1,3 |
2,0 |
3,7 |
7,0 |
3,5 | ||||
|
(не) годен | |||||||||
Определение
|
5i, мм |
/Снз, мА/мм |
<7зьЙ |
Аз;, % |
Апз, мА/мм |
Аз, % | ||
|
1662-10 |
1662-16 |
1662-10 |
1662-16 | ||||
|
0,80 |
1,30 |
7,0 |
3,5 |
(не) годен | |||
|
1,00 |
1,70 | ||||||
|
1,20 |
2,10 | ||||||
|
1,40 |
2,50 | ||||||
|
1,60 |
2,90 | ||||||
|
1,80 |
3,30 | ||||||
|
2,00 |
3,70 | ||||||
Определение действительного значения коэффициента преобразования амплитуды относительного виброперемещения (/Спв), нелинейности амплитудной характеристики и отклонения действительного значения /Спв от номинального значения; проверка нормируемого по линейности диапазона преобразования амплитуды относительного виброперемещения.
|
ДУ,-, мкм |
/б, Гц |
/ {• мВ |
/Спв/, мА/мм |
Аар/, % |
Аар , °/° | ||
|
1662-10 |
1662-16 |
1662-10 |
1662-16 | ||||
|
10,00 |
40,00 |
45 |
45 |
(не)годен | |||
|
50,00 |
250,00 | ||||||
|
150,00 |
500,00 | ||||||
|
300,00 |
1000,00 | ||||||
|
600,00 |
2000,00 | ||||||
Определение неравномерности частотной характеристики преобразования амплитуды относительного виброперемещения и проверка нормируемого по неравномерности диапазона частот преобразования.
|
/,Гц |
AS,, мкм |
U-ц, мВ |
^пв/, мА/мм |
Др(-, % |
Де, % | ||
|
1662-10 |
1662-16 |
1662-10 |
1662-16 | ||||
|
3,00 |
3,00 |
80 |
300 |
(не)годен | |||
|
20,00 |
5,00 | ||||||
|
45,00 |
10,00 | ||||||
|
160,00 |
20,00 | ||||||
|
315,00 |
45,00 | ||||||
|
500,00 |
80,00 | ||||||
Определение основной относительной погрешности преобразования амплитуды относительного виброперемещения.
|
Дар, % |
Дз, % |
Др, % |
Дк, % |
д8, % |
Дв, % |
Дплп, % |
|
(не) годен | ||||||
Поверитель:
Дата проведения поверки:
|
Условия поверки: |
нормальные. |
|
Внешний осмотр: |
соответствует. |
|
Средства измерений: |
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД. |
Определение действительного значения коэффициента преобразования зазора (ХПз) и отклонения действительного значения Хпз от номинального значения; проверка нормируемого по линейности диапазона преобразования зазора.
|
£мин> мм |
t/мин, В |
SmAKC, ММ |
t/млкс, В |
Лнз, В/мм |
Лпз, В/мм |
Ак, % | |||
|
1664-10 |
1664-16 |
1664-10 |
1664-16 |
1664-10 |
1664-16 | ||||
|
0,3 |
0,5 |
2,5 |
4,5 |
4,0 |
2,0 | ||||
|
(не)годен | |||||||||
Определение
|
Sj, мм |
Анз, В/мм |
^зьВ |
Дзь % |
Апз, В/мм |
Аз, % | ||
|
1664-10 |
1664-16 |
1664-10 |
1664-16 | ||||
|
0,30 |
0,5 |
4,0 |
2,0 |
(не) годен | |||
|
0,60 |
1,1 | ||||||
|
1,00 |
1,8 | ||||||
|
1,40 |
2,5 | ||||||
|
1,80 |
3,2 | ||||||
|
2,20 |
3,9 | ||||||
|
2,50 |
4,5 | ||||||
Определение значений зазора при формировании сигналов "Импульс” и "Исправность". Исправность: зазор, мм при отпускании
Импульс:
зазор, мм при срабатывании зазор, мм при отпускании
(не) годен
|
(не)годен | |
Поверитель:
Условия поверки:
нормальные.
соответствует.
Внешний осмотр:
|
Средства измерений: |
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД; вибрационная установка, рабочий эталон 2 разряда; устройство |
имитации вихретоковых нагрузок; генератор сигналов произвольной формы Agilent 33220А.
Измеренное значение: /?т , Ом _________
Определение действительного значения коэффициента преобразования размаха относительного виброперемещения (Хпв), нелинейности амплитудной характеристики и отклонения действительного значения /Спв от номинального значения; проверка нормируемого по линейности
диапазона преобразования амплитуды относительного виброперемещения.
|
ASi, мкм |
Л |
/о |
t/Bi , мкВ |
XjlBi, мкА/мкм |
Хдв, мкА/мкм |
^АР , % |
Л, % | ||||
|
10-ХХ- 160 |
10-ХХ- 250 |
10-ХХ- 320 |
10-ХХ- 500 | ||||||||
|
10 |
20 |
20 |
20 |
45 Гц |
4000 мкА |
(не) годен |
(не)годен | ||||
|
20 |
40 |
80 |
160 | ||||||||
|
40 |
80 |
160 |
250 | ||||||||
|
80 |
160 |
250 |
320 | ||||||||
|
160 |
250 |
320 |
500 | ||||||||
Определение неравномерности частотной характеристики преобразования размаха относительного виброперемещения и проверка нормируемого по неравномерности диапазона частот преобразования. ________________________________________________________
|
Д5,мкм |
/,Гц |
/о |
t/Bi , мкВ |
Ад Bi, мкА/мкм |
Хдв, мкА/мкм | |||||
|
10-ХХ- 160 |
10-ХХ- 250 |
10-ХХ- 320 |
10-ХХ- 500 | |||||||
|
80 |
120 |
160 |
250 |
10 |
4000 мкА |
(не) годен | ||||
|
20 | ||||||||||
|
45 | ||||||||||
|
160 | ||||||||||
|
315 | ||||||||||
|
500 | ||||||||||
Определение основной относительной погрешности преобразования размаха относительного виброперемещения.
|
Дар, % |
Дз, % |
ДР, % |
дк,% |
д8, % |
Дв, % |
Дплп, % |
|
(не)годен | ||||||
Поверитель:
Условия поверки:
нормальные.
соответствует.
Внешний осмотр:
|
Средства измерений: |
мультиметр Agilent 34401 А; устройство для поверки преобразователей вихретоковых в статическом режиме УПД; вибрационная установка, рабочий эталон 2 разряда; устройство |
имитации вихретоковых нагрузок; генератор сигналов произвольной формы Agilent 33220А.
Измеренное значение:
Определение действительного значения коэффициента преобразования размаха относительного виброперемещения (Хпв), нелинейности амплитудной характеристики и отклонения действительного значения Хпв от номинального значения; проверка нормируемого по линейности
диапазона преобразования амплитуды относительного виброперемещения.
|
ASi, мкм |
Л |
/о |
C/Bi , мкВ |
AriBi, мкА/мкм |
£дв, мкА/мкм |
^APi, % |
Лар , % |
Лк , % | |
|
16-ХХ-1000 |
16-ХХ-2000 | ||||||||
|
30 |
30 |
45 Гц |
4000 мкА |
(не)годен |
(не) годен | ||||
|
160 |
250 | ||||||||
|
320 |
500 | ||||||||
|
500 |
1000 | ||||||||
|
1000 |
2000 | ||||||||
Определение неравномерности частотной характеристики преобразования размаха относительного виброперемещения и проверка нормируемого по неравномерности диапазона частот преобразования.
|
AS, мкм |
f ,Гц |
/о |
t/Bi , мкВ |
AiiBi, мкА/мкм |
Хдв, мкА/мкм |
Лп, % |
Лр,% | |
|
16-ХХ-1000 |
16-ХХ-2000 | |||||||
|
500 |
1000 |
10 |
4000 мкА |
(не)годен | ||||
|
20 | ||||||||
|
45 | ||||||||
|
160 | ||||||||
|
315 | ||||||||
|
500 | ||||||||
Определение основной относительной погрешности преобразования размаха относительного
виброперемещения.
|
Дар, % |
А3,% |
Дг, % |
Ar, % |
As, % |
Ав, % |
Аплп, % |
|
(не) годен | ||||||
Поверитель:
страница 25 из 25
