Методика поверки «Шумомеры, анализаторы спектра Apollo_box, Soundbook_MK2» (МП 340-0711-16)

Методика поверки

Тип документа

Шумомеры, анализаторы спектра Apollo_box, Soundbook_MK2

Наименование

МП 340-0711-16

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

А.Н. Щипунов

2016 г.

Шумомеры, анализаторы спектра Аро11о_Ьох, 8оипс1Ьоок_МК2

Методика поверки 340-0711-16МП р.п. Менделеево, 2016 г.

1 ВВЕДЕНИЕ
  • 1.1  Настоящая методика распространяется на шумомеры, анализаторы спектра Аро11о_Ьох, 8оипс1Ьоок_МК2 (далее - приборы), изготавливаемые фирмой «S1NUS Мезз1есЬШК GmbH», Германия, и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При поверке выполнять операции, представленные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

поверки

Проведение операции

при первичной поверке

при периодической поверке

1 Внешний осмотр

S.1

+

+

2 Опробование, идентификация встроенного программного обеспечения (ПО)

S.2

+

+

3      Определение     метрологических

характеристик

8.3

3.1 Определение диапазона измерений уровня звукового давления

S.3.1

+

+

3.2 Определение рабочего диапазона частот

8.3.2

+

+

3.3 Определение абсолютной погрешности измерений опорного уровня звукового давления 94 дБ отн. 20 мкПа на частоте 1000 Гц

8.3.3

+

+

3.4 Определение уровня собственных шумов

8.3.4

3.5 Определение частотных коррекций

8.3.5

+

-

3.6 Проверка отклика на радиоимпульс

8.3.6

+

+

3.7 Определение временных характеристик F и S

8.3.7

+

+

3.S Определение линейности и рабочего диапазона октавных и третьоктавных фильтров

8.3.8

+

-

3.9 Проверка относительного затухания октавных и третьоктавных фильтров

8.3.9

+

+

3.10 Определение рабочего диапазона частот в режиме узкополосного анализа и погрешности измерений уровней напряжения гармонического сигнала

8.3.10

+

+

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

  • 3.2 Допускается применять другие средства измерений, кроме указанных в таблице

2, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

Номера

пункта методики

поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3.1, 8.3.2,

8.3.4-8.3.10

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, диапазон частот от 0,001 Гц до 200 кГц, диапазон установки амплитуды напряжения переменного тока от 5 мкВ до 14 В, пределы допускаемой абсолютной погрешности установки уровня (при значениях уровня не менее 1 мВ) ±0,1 %; пределы допускаемой абсолютной погрешности установки частоты ±(25-10'6-Р + 0,004) Гц, где Р - значение устанавливаемой частоты

8.3.3

Калибратор акустический 4231, воспроизводимый уровень звукового давления (УЗД) 94,0 дБ и 114,0 дБ (отн. 20 мкПа), пределы допускаемой относительной погрешности воспроизведения уровня звукового давления ±0,2 дБ

8.3.10

Мультиметр 34401 А, диапазон частот от 3 Гц до 20 кГц, пределы допускаемой погрешности изме-рений напряжения переменного тока ± (0,0004*0+ 0,0003»Е), где D - показание прибора, Е - верхнее граничное значение диапазона измерений

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей) в области радиотехнических и акустических измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» руководства по эксплуатации (РЭ) прибора и средств поверки.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • -  температура: (23±3) °С;

  • -  относительная влажность: от 10 до 75 %;

  • -  атмосферное давление: от 84 до 106 кПа.

  • 6.2 Должны отсутствовать вибрация и сотрясения прибора, влияющие на его работу.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 При подготовке к поверке выполнить следующие операции:

  • -  изучить РЭ поверяемого прибора и используемых средств поверки;

  • -  проверить комплектность поверяемого прибора;

  • -  заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии с временем установления рабочего режима, указанным в РЭ).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверить:

  • - чистоту и исправность разъемов и гнезд;

  • - наличие и целостность наружных деталей и пломб;

  • - отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора);

  • - полноту маркировки и её сохранность, все надписи должны быть читаемы;

  • 8.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п. 8.1.1.

  • 8.2 Оппообввние, идднтификацця встроенного ПО

    • 8.2.1 Опробование

При опробовании:

  • -  проверить факт включения прибора;

  • -  провести идентификацию ПП;

  • -  проверить функционирование клавиатуры;

  • -  проверить по показаниям прибора реакцию на подачу акустического сигнала (например, голоса).

При опробовании оценка метрологических характеристик приборов не повкзсодкитя.

  • 8.2.2 Результаты поверки считать положительными, если приборы не имеют дефектов и реагируют на акустический сигнал.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение диапазона измерений уровня звукового давления

      • 8.3.1.1 Ппределение диапазона измерений уровня звукового давления проводить по схеме рисунка 1.

Устниовииь на приборе: частотная коррекция А, временная характеристика PAST. Подать сигнал с генератора на вход прибора. Устаноскть частоту сигнала генератора 1000 Гц, значение напряжения (СКЗ) 50 мВ. Изменить амплитуду сигнала генератора и добиться показаний прибора 94,0 дБ отн. 20 мкПа, принять эти показания генератора за опорные.

Изменять амплитуду сигнала генератора согласно таблице 3 и фиксировать тоотсеттт-вующие показания прибора в таблице 3.

Погрешность линейности уровня вычислить, как разность заданного уровня сигнала Lo и измеренного Lt.

Таблица 3

Заданный уровень звукового давления Lo, дБ оии. 20 мкПа

Допустимое значение погрешности линейности, дБ

1 В:

10 В:

±1Л

20

30

40

40

50

50

60

60

80

80

94

94

100

100

110

110

120

120

-

138

  • 8.3.1.2 Результаты поверки считать положительными, если во всём диапазоне измерений уровня звукового давления значения погрешности линейности уровня находятся в пределах ±1,1 дБ.

  • 8.3.2 Определение рабочего диапазона частот (при использовании капсюля микрофонного МК255 с орлдупсястляя МУ210)

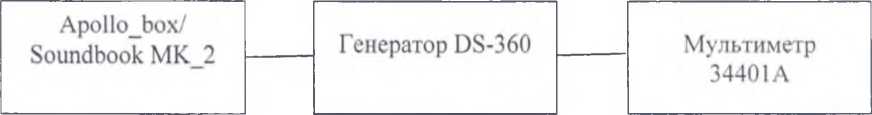

    • 8.3.2.1 Определение рабочего диапазона частот проводить по схеме рисунка 1.

Установить на приборе: частотная коррекция Z, временная характеристика РА8Т. Подать сигнал с генератора на вход прибора. Установить частоту сигнала генератора 1000 Гц, значение напряжения 0,5 Вскз- Отрегулировать значение напряжения генератора, чтобы добиться показаний прибора 94,0 дБ. Не меняя значение напряжения, изменить частоту согласно таблице 3, показания прибора занести в таблицу 3. Значение отклонения частотной характеристики прибора определить как разность показаний прибора на частоте 1000 Гц и на данной частоте.

  • 8.3.2.2 Результаты поверки считать положительными, если значения отклонений частотной характеристики находятся в пределах, указанных в таблице 4.

Таблица 4

Частота, Гц

Предельно допустимое отклонение частотной характеристики, дБ

20

+2,5;-2,0

31,5

±2,0

63

±1,5

125

±1,5

250

±1,5

500

±1,4

1000

Опорное

2000

±1,6

4000

±1,6

8000

+2,1;-3,1

12500

+3,0;-6,0

16000

+3,5;-17,0

20000

+4,0;-оо

  • 8.3.3 Ооелдлялнсл абсолютной оогелшноптс сзмлрлнсй ооорного уровня звукового дзв-ялнся 94 дБ отн. 20 мкПа нз азптотл 1000 Гц

    • 8.3.3.1 Вставить микрофон прибора в камеру акустического калибратора 4231.

Через 90 с после включения прибора, включить калибратор в режиме 94,0 дБ отн. 20 мкПа на 1000 Гц, подождать 20 с и считать показание для корректированного уровня звукового давления с коррекцией А на характеристике S (Stow).

Рассчитать абсолютную погрешность измерений опорного уровня звукового давления, как разность между показанием прибора и уровнем звукового давления, установленным на калибраторе.

  • 8.3.3.2 Результаты поверки считать положительными, если значения абсолютной погрешности измерений опорного уровня звукового давления находятся в пределах ±0,7 дБ.

  • 8.3.4 Оордддяднсд уровня побптвлнных шумов

    • 8.3.4.1 Прогреть прибор не менее 1 мин. Запустить режим измерений. Зафиксировать показания скорректированного по частотной коррекции 2 среднего по времени уровня звукового давления за 30 с.

    • 8.3.4.2 Результаты поверки считать положительными, если уровень собственных шумов не превышает 6 мкВ.

  • 8.3.5 Опреддее'ние частотных коррекций

    • 8.3.5.1 Определение частотных коррекций проводить электрическим методом по схеме рисунка 1.

    • 8.3.5.2 Установить на приборе: частотная коррекция А в соответствии с графой 2 таблицы 4, временная характеристика FAS?. Подать сигнал с генератора на вход прибора. Генератор установить в режим стационарного синусоидального сигнала. Установить частоту сигнала генератора 1000 Гц, установить выходной сигнал генератора 0,5 Вскз. Изменить значение напряжения генератора и добиться показаний прибора 94,0 дБ.

Не меняя значение напряжения изменить частоту согласно графе 1 таблицы 4.

Значение отклонения частотной характеристики прибора определить как разность показаний прибора на частоте 1000 Гц и на данной частоте.

  • 8.3.5.3 Повторить измерения по п.4.9.2 для частотных коррекций С и Z.

8.3.5.4 Результаты поверки считать положительными, если отклонения частотной характеристики находятся в пределах, указанных в таблице 5.

Таблица 5

Частота, Гц

Частотная коррекция, дБ

Предельно допустимое отклонение частотной характеристики, дБ

А

С

2

1

2

3

4

5

16

-70,4

-69,5

0,0

+2,5;-4,5

20

-63,4

-63,4

0,0

±2,5

25

-44,7

-4,4

0,0

+2,5;-2,0

31,5

-39,4

-3,0

0,0

±2,0

40

-34,6

-2,0

0,0

±1,5

50

-30,2

-1,3

0,0

±1,5

63

-26,2

-0,8

0,0

±1,5

80

-22,5

-0,5

0,0

±1,5

100

-19,1

-0,3

0,0

±1,5

125

-16,1

-0,2

0,0

±1,5

160

-13,4

-0,1

0,0

±1,5

200

-10,9

0,0

0,0

±1,4

250

-8,6

0,0

0,0

±1,5

315

-6,6

0,0

0,0

±1,4

400

-4,8

0,0

0,0

±1,4

500

-3,2

0,0

0,0

±1,4

630

-1,9

0,0

0,0

±1,4

800

-0,8

0,0

0,0

±1,4

1000

0,0

0,0

0,0

Опорное

1250

+0,6

0,0

0,0

±1,6

1600

+1,0

-0,1

0,0

±1,6

2000

+1,2

-0,2

0,0

±1,6

2500

+1,3

-0,3

0,0

±1,6

3150

+1,2

-0,5

0,0

±1,6

4000

+1,0

-0,8

0,0

±1,6

5000

+0,5

-1,3

0,0

±1,6

6300

-0,1

-2,0

0,0

+2,1 ;-3,1

8000

-1,1

-3,0

0,0

+2,1 ;-2,6

10000

-2,5

-4,4

0,0

+2,1 ;-3,1

12500

-4,3

-6,1

0,0

+3,0;-6,0

16000

-6,6

-8,5

0,0

+3,5;-17,0

20000

-9,3

-11,2

0,0

+4,0;-оо

  • 8.3.6 Проверка отклика на радиоимпульс

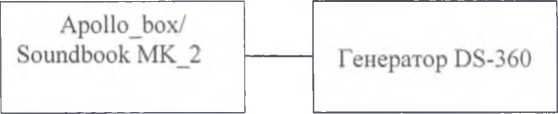

    • 8.3.6.1 Собрать схему в соответствии с рисунком 1. Устан овить на приборе частотную коррекцию А.

8.3.6..2 Генератор установить в режим синусоидального сигнада. Установить частоту сигнала генератора 4000 Гц, амплитуду сигнала установить таким образом, чтобы показания прибора на характеристике FA8T составляли 117/135 дБА (для 1 В и 10 В соответственно).

  • 8.3.6.3 Переключить генератор в режим формирования импульсов с синусоидальным заполнением частотой 4000 Гц той же амплитуды с периодом повторения пакетов 11000, источник запуска SnKGLE.

Длительность радиоимпульса устанавливать в соответствии с графой 1 таблицы 5.

  • 8.3.6.4 Для каждого значения длительности радиоимпульса запускать режим измерений, через 5 с запустить триггер генератора и через 2 с снять показания прибора SLGW-МАХ (LASmax, Lcsmax), FAST-МАХ (LAFmax, LCFmax) для характеристик А, Ь, 2.

  • 8.3.6.5 Рассчитать отклонение показаний прибора при подаче пакетов импульсов от измеренного уровня звукового давления спбусопдьлубого входного сигнала с постоянной амплитудой, из которого был извлечён радиоимпульс.

  • 8.3.6.6 Результаты поверки считать положительными, если значение отклонения показаний прибора находятся в пределах значений, указанных в таблице 6.

Таблица 6

Длительность радиоимпульса, Ть, мс

Номинальный отклик на радиоимпульс 4 кГц относительно установившегося уровня звука, дБ

Пределы допустимых отклонений, дБ

ГАГтах"Гд LиFlтьx■Lи Г2Гтах"^2

LASmax"LA Lи5mаx-Lи Ггртах-Гх

ГдЕтах-Гд LиFтаx-Lи Г/Етах-Гг

рАЗтах-Гд ГсБтах-Гь ГгЗтах-Г'?.

1000

0,0

-2,0

±0,8

±0,8

500

-0,1

-4,1

±0,8

±0,8

200

-1,0

-7,4

±0,8

±0,8

100

-2,6

-10,2

±1,3

±1,3

50

-4,8

-13,1

±1,3

±1,3

20

-8,3

-17,0

±1,3

+ 1,3;-1,8

10

-11,1

-20,0

±1,3

+ 1,3;-2,3

5

-14,1

-23,0

±1,3

+ 1,3;-2,8

2

-18,0

-27,0

+1,3;-1,8

+1,3;-3,3

1

-21,0

-

+1,3;-2,3

-

0,5

-24,0

-

+1,3;-2,8

-

0,25

-27,0

-

+1,3;-3,3

-

  • 8.3.7 Определение временных характеристик F и S

    • 8.3.7.1 Определение постоянных времени спада временных характеристик F и 8 проводить с использованием схемы, указанной на рисунке 1.

    • 8.3.7.2 Установить частоту сигнала генератора 4000 Гц, выходной сигнал 50 мВс^к^^^. Отрегулировать выходной сигнал так, чтобы показания прибора с коррекцией А составляли 126 дБ. Зафиксировать показания прибора для частотной характеристики А для временной характеристики РА8Т.

    • 8.3.7.3 Запустить режим измерений. Выждать не менее 10 с. В произвольный момент времени отключить сигнал генератора, при этом измерять скорость спада отображаемого уровня звукового давления. Зафиксировать показания прибора.

    • 8.3.7.4 Повторить операции пп. 4.12.2 и 4.12.3 для временной характеристики Slow.

    • 8.3.7.5 Результаты поверки считать положительными, если скорость спада уровня звукового давления не менее 25 дБ/с для временной характеристики РА8Т и от 3,4 до 5,3 дБ/с для временной характеристики 81о\у.

  • 8.3.8 Определение линейности и рабочего диапазона октавных и третьоктавных фильтров

    • 8.3.8.1 Поверку проводить с использованием измерительной схемы, представленной на рисунке 1.

Поверку провести для октавных фильтров 31,5 Гц, 1000 Гц, 16000 Гц и третьоктавных фильтров 20 Гц, 1000 Гц, 20000 Гц.

  • 8.3.8.2 Генератор установить в режим стационарного синусоидального сигнала. Установить выходное напряжение (СКЗ) У = 0 дБ отн. 1 В, частоту 1000 Гц. Запустить измерения и через 10 с снять показания текущего уровня звукового давления Lo для октавного фильтра 1000 Гц.

  • 8.3.8.3 Увеличивать напряжение генератора с шагом 1 дБ до достижения перегрузки. Через 10 с снять показания для октавного фильтра 1000 Гц.

  • 8.3.8.4 Уменьшать напряжение генератора по следующей схеме:

  • - С шагом 1 дБ - ДО уровня (КПерегрузки-5 дБ)

  • - с шагом 5 дБ - до уровня «минус 100 дБ отн. 1 Вскз»

  • - с шагом 1 дБ - до уровня «минус 102 дБ отн. 1 ВСКз»

При каждом переключении напряжения через 10 с снимать показания прибора L, для октавного фильтра 1000 Гц, а также уровень напряжения генератора у

  • 8.3.8.5 Рассчитать отклонение от линейности 8лин по формуле (1):

$лит = (^о ~ ^t) ~ (Мо — У) ■                           (1)

Рассчитать диапазон линейности как разность между максимальным и минимальным значениями Lt. при которых величина 6лшн не превышает по абсолютной величине 0,3 дБ.

  • 8.3.8.6 Повторить операции пп. 8.3.8.2-8.3.8.5 для октавных фильтров 31,5 Гц и 16000 Гц и третьоктавных фильтров 20 Гц, 1000 Гц, 20000 Гц.

  • 8.3.8.7 Результаты поверки считать положительными, если значения отклонения от линейности находятся в пределах ±0,3 дБ.

  • 8.3.9 Определение относительного затухания октавных и третьоктавных фильтров

    • 8.3.9.1 Генератор установить в режим стационарного синусоидального сигнала. Установить частоту сигнала генератора 1 кГц, значение сигнала генератора 7,0 Вскз- Нажать кнопку СБРОС, через 10 с еще раз СБРОС и через 10 с снять показания Lon в октавном фильтре 1000 Гц, затем повторить для третьоктавного фильтра.

    • 8.3.9.2 Для проверки октавного фильтра 1000 Гц вычислить частоту сигнала генератора /г, равную произведению точной среднегеометрической частоты fm фильтра (для октавных фильтров /т = 2х ■ 1000 Гц, х = —6, ..+ +4) на относительную частоту /г//т в соответствии с таблицей 7. Установить на генераторе вычисленную частоту, нажать СБРОС, через 10 с еще раз нажать СБРОС и через 10 с снять показания Lfr для исследуемого октавного фильтра.

Таблица 7

Относительная частота /г / fm

Пределы относительного затухания для октавных фильтров, дБ

нижний предел

верхний предел

0,06250

+75,0

+оо

0,12500

+62,0

+00

0,25000

+42,5

+оо

0,50000

+18,0

+оо

0,70711

+2,3

+4,5

0,77111

-0,15

+1,1

0,84090

-0,15

+0,4

0,91700

-0,15

+0,2

1,00000

-0,15

+0,15

1,09051

-0,15

+0,2

1,18921

-0,15

+0,4

1,29684

-0,15

+1,1

1,41241

+2,3

+4,5

2,00000

+18,0

+00

4,00000

+42,5

+оо

8,00000

+62,0

+оо

16,0000

+75,0

+00

  • 8.3.9.3 Рассчитать относительное затухание фильтра по формуле (1).

  • 8.3.9.4 Для проверки третьоктавного фильтра 1000 Гц вычислить частоту сигнала генератора равную произведению точной среднегеометрической частоты fm фильтра (для третьок-

X

тавных фильтров /т = 2з 1000 Гц, х = —17, ..., 13) на относительную частоту f/fn в соответствии с таблицей 8. Установить на генераторе вычисленную частоту, нажать СБРОС, через 10 с еще раз нажать СБРОС и через 10 с снять показания Lfr для исследуемого третьоктавного фильтра.

Таблица 8

Относительная частота fr/fm

Пределы относительного затухания для третьоктавных фильтров, дБ

нижний предел

верхний предел

0,18400

+75,0

+00

0,32578

+62,0

+оо

0,52996

+42,5

+00

0,77181

+18,0

+оо

0,89090

+2,3

+4,5

0,91932

-0,15

+ 1,1

0,94702

-0,15

+0,4

0,97394

-0,15

+0,2

1,00000

-0,15

+0,15

1,02676

-0,15

+0,2

105594

-0,15

+0,4

1,08776

-0,15

+1,1

1,12246

+2,3

+4,5

1,29565

+ 18,0

+сс

1,88695

+42,5

+00

3,06955

+62,0

+сс

5,43474

+75,0

+00

8.3.9.5 Рассчитать относительное затухание третьоктавных фильтров по формуле (1).

  • 8.3.9.6 Результаты поверки считать положительными, если относительное затухание третьоктавных с хкоавеых фсльорев ет превышаем зеачтесй, указанных в оаблсцах 7 с 8.

  • 8.3.10 Определение рабочего диапазона частот в режиме узкопоеузнопо анализа и относительной погрешности измерений уровней напряжения гсомонивеских сигналов

8.3.10.1 Отределенсе рабочего диапазона частот проводить то схеие рссунка 2.

Рисунок 2

  • 8.3.10.2 Установсть на приборе: частотная коррекция А, временная характеристика PAST. Подать сигнал с генератора на вход прибора. Установить частоту сигнала генератора 1ОООГц, значение напряжения 0,5 Вскз- Значение натрянтнся контролировать с помощью мультиметра. Отрегулировать значение напряжения генератора, чтобы добиться показаний прибора 94,0 дБ.

  • 8.3.10.3 Не меняя значение напряжения, изменить частоту согласно таблице 3, показания прибора занести в таблицу 3. Значение отклонения частотной характеристики прибора определить как разность показаний прибора на частоте 1000 Гц и на данной частоте.

  • 8.3.10.4 Результаты поверки считать поохжстельеыис, если значения относительной погрешности измерений уровней напряжения гармонических сигналов не превышает ±0,3 дБ.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки на прибор выдается свидетельство установленной формы.

  • 9.2 В случае отрицательных результатов поверки, поверяемый прибор к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.

    A.С.Нскооаееко

    Т.Ю. Бабикова

Начальник отдела 340 фгуп «внииФтаи»

Инженер отдела 340 фгуп «внииФтаи»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
