Устройства контроля (токосъемники) MD 4070А
МЕТОДИКА ПОВЕРКИ
2020 г.
Настоящая методика поверки распространяется на устройства контроля (токосъемники) MD 4070А (далее - токосъемники), изготавливаемые компанией «АМЕТЕК CTS Gmbh», Швейцария и устанавливает методы и средства их первичной и периодической поверок.
Интервал между поверками 1 год.
Сокращенная поверка токосъемников в ограниченных диапазонах рабочих частот не возможна.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.
Таблица 1. - Операции поверки
Наименование операции |
Номер пункта методики |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
6.1 |
+ |
4- |
2 Опробование |
6.2 |
+ |
4- |
3 Определение метрологических характеристик 3.1 Определение диапазона рабочих частот, значения коэффициента преобразования токосъемника в диапазоне рабочих частот, погрешности определения коэффициента преобразования |
6.3 6.3.1 |
+ |
4- |
2 СРЕДСТВА ПОВЕРКИ
-
2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.
Таблица 2. - Средства поверки
Номер пункта методики |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
Основные средства поверки | |
6.3 |
Генератор сигналов СВЧ SMR40 (per. № 35617-07), диапазон частот от 0,01 до 40 ГГц, уровень выходной мощности от минус 20 до 12 дБм, пределы допускаемой основной погрешности установки частоты ±3 10'6, пределы допускаемой абсолютной погрешности установки выходной мощности ±1,4 дБ |
6.3 |
Генератор сигналов Г4-219 (per. № 32580-12), диапазон частот от 1 Гц до 100 МГц, максимальный уровень выходного сигнала 1,0 В, пределы допускаемой основной погрешности установки частоты ±3 1 О*6, пределы допускаемой основной погрешности установки уровня сигнала ±1,0 дБ |
6.2, 6.3 |
Приемник измерительный ESU8 (per. № 41971-09), диапазон рабочих частот от 20 Гц до 8 ГГц, пределы допускаемой относительной погрешности измерений частоты ±1,8-10'7, пределы допускаемой основной погрешности определения уровня сигнала ±0,5 дБ |
Номер пункта методики |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
Вспомогательные средства поверки | |
6.3 |
Нагрузка согласованная 50 Ом -1 шт. |
6.3 |
Аттенюатор резистивный фиксированный 10 дБ - 1 шт. |
Примечания:
|
-
3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.
-
3.2 Поверитель должен изучить эксплуатационные документы на поверяемый токосъемник и используемые средства поверки.
-
4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации токосъемника, в технической документации на применяемые при поверке рабочие эталоны (средства измерений) и вспомогательное оборудование.
-
5.1 При проведении поверки должны быть соблюдены следующие условия:
-
- температура окружающего воздуха, °C.......................................................20
-
- относительная влажность воздуха, %...................................................................от 30 до 80;
-
- атмосферное давление, кПа............................................................от 84 до 106,7;
-
- напряжение питания, В........................................................................220
-
-
5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- выдержать токосъемник в условиях, указанных в п. 5.1, в течение не менее 30 минут;
-
- выполнить операции для подготовки токосъемника к измерениям, оговоренные в технической документации;
-
- выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;
-
- осуществить предварительный прогрев средств измерений для установления их рабочего режима.
-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре установить соответствие токосъемника требованиям технической документации. При внешнем осмотре убедиться в:
-
-
- отсутствии механических повреждений;
-
- чистоте разъемов;
-
- исправности соединительных проводов и кабелей;
-
- целостности лакокрасочных покрытий и четкости маркировки.
Проверить комплектность токосъемника в соответствии с технической документацией.
-
6.1.2 Результаты внешнего осмотра считать положительными, если токосъемник удовлетворяет вышеперечисленным требованиям, комплектность токосъемника полная. В противном случае токосъемник к дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
6.2 Опробование
Произвести опробование работы токосъемника для оценки его исправности.
-
6.2.1 При опробовании проверить возможность подключения токосъемника к приемнику измерительному, установки его в измерительную линию.
-
6.2.2 Результаты опробования считать положительными, если обеспечивается возможность подключения токосъемника к приемнику измерительному, установки его в измерительную линию. В противном случае токосъемник дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
6.3 Определение метрологических характеристик
-
6.3.1 Определение диапазона рабочих частот, значения коэффициента преобразования токосъемника в диапазоне рабочих частот, погрешности определения коэффициента преобразования
-
6.3.1.1 Собрать измерительную схему в соответствии с рисунком 1:
для диапазона частот от 4 кГц до 50 МГц в соответствии с рисунком 1а;
для диапазона частот от 100 МГц и выше в соответствии с рисунком 16.
Аттенюатор
![Методика поверки. ГСОЕИ. Устройства контроля (токосъемники) MD 4070А. ОЕИ Аналитика](mp_html/2007899660656e2883077e5_files/2007899660656e2883077e5-2.jpg)
Линия измерительная
Рисунок 1а. Схема подключения для определения уровня сигнала на входе приемника измерительного при подключении через линию для диапазона частот от 4 кГц до 50 МГц
Аттенюатор
10 дБ
![Методика поверки. ГСОЕИ. Устройства контроля (токосъемники) MD 4070А. ОЕИ Аналитика](mp_html/2007899660656e2883077e5_files/2007899660656e2883077e5-3.jpg)
Линия измерительная
Рисунок 16. Схема подключения для определения уровня сигнала на входе приемника измерительного при подключении через линию для диапазона частот от 100 МГц и выше
-
6.3.1.2 Установить на выходе генератора сигнал амплитудой 0,2 В и частотой в соответствии с таблицей 3.
6.3.13 Измерить уровень сигнала с помощью приемника измерительного ESU8, измеренное значение (в дБ (мкВт)) записать в протокол измерений.
-
6.3.1.4 Собрать измерительную схему в соответствии с рисунком 2: для диапазона частот от 4 кГц до 50 МГц в соответствии с рисунком 2а; для диапазона частот от 100 МГц и выше в соответствии с рисунком 26.
50 Ом
Линия измерительная

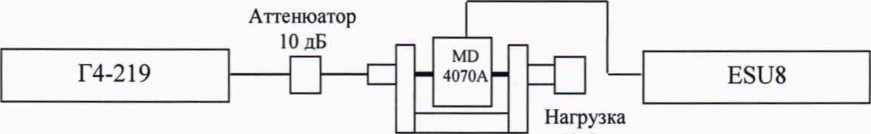

Рисунок 2а. Схема подключения для определения уровня сигнала на выходе токосъемника при подключении нагрузки 50 Ом к линии для диапазона частот от 4 кГц до 50 МГц
![Методика поверки. ГСОЕИ. Устройства контроля (токосъемники) MD 4070А. ОЕИ Аналитика](mp_html/2007899660656e2883077e5_files/2007899660656e2883077e5-5.jpg)
Линия измерительная

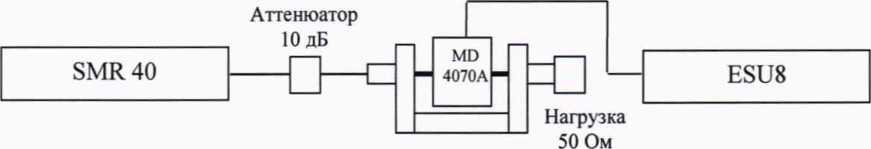

Рисунок 26. Схема подключения для определения уровня сигнала на выходе токосъемника при подключении нагрузки 50 Ом к линии для диапазона частот от 100 МГц и выше
-
6.3.1.5 Установить на выходе генератора сигнал амплитудой 0,2 В и частотой в соответствии с таблицей 3.
-
6.3.1.6 Измерить уровень сигнала с помощью приемника измерительного ESU8, измеренное значение (в дБ(мкВт)) записать в протокол измерений.
-
6.3.1.7 Рассчитать значение коэффициента преобразования токосъемника по формуле (1):
K = U -UT-R, (1)
где иизмл. - уровень сигнала на входе приемника измерительного при подключении через линию, дБ (мкВт);
Ut - уровень сигнала на выходе токосъемника при подключении нагрузки 50 Ом к линии, дБ (мкВт);
R - сопротивление нагрузки 50 Ом, равное 34 дБ (1 Ом'1).
-
6.3.1.8 Повторить операции по п.п. 6.3.1.1-6.3.1.7 на частотах в соответствии с таблицей 3 в пассивном и активном режимах работы токосъемника.
Таблица 3
Частота, МГц |
Коэффициент преобразования, дБ (1 Ом'1) (пас. режим) |
Коэффициент преобразования, дБ (1 Ом’1) (акт. режим) |
0,004 |
- | |
0,01 | ||
0,02 | ||
0,05 | ||
0,1 | ||
0,2 | ||
0,5 | ||
1 | ||
2 |
Частота. МГц |
Коэффициент преобразования, дБ (1 Ом’1) (пас. режим) |
Коэффициент преобразования, дБ (1 Ом’1) (акт. режим) |
5 | ||
10 | ||
20 | ||
50 | ||
100 | ||
200 | ||
300 | ||
400 |
-
6.3.1.9 Диапазон рабочих частот токосъемника определить по результатам измерений коэффициента преобразования.
-
6.3.1.10 Погрешность определения коэффициента преобразования провести методом расчета по формуле (2):
3,=Ки-Кф (2)
где Ки - значение коэффициента преобразования, полученное в ходе измерений;
КФ - значение коэффициента преобразования, записанное в паспорте
(формуляре) на испытываемый токосъемник.
-
6.3.1.11 Результаты поверки считать положительными, если значения коэффициента преобразования токосъемника находятся в пределах:
-
- пассивный режим от минус 15 до 12 дБ (1 Ом'1);
-
- активный режим от минус 42 до минус 20 дБ (1 Ом"1);
диапазон рабочих частот токосъемника составляет:
-
- пассивный режим от 4 кГц до 400 МГц;
-
- активный режим от 10 кГц до 400 МГц.
значения погрешности определения коэффициента преобразования находятся в
пределах ± 2,0 дБ.
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
7.1 При положительных результатах поверки на токосъемники выдается свидетельство установленной формы.
-
7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.
-
7.3 Знак поверки наносится на корпус токосъемника в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
-
7.4 При отрицательных результатах поверки токосъемник бракуется и направляется в ремонт. На забракованный токосъемник выдается извещение о непригодности к применению с указанием причин забракования.
