УТВЕРЖДАЮ

УТВЕРЖДАЮ

ВИБРОМЕТРЫ СЕРИИ «ДПК-Вибро»

Методика проверки

4277-092-12025123-2016 МП г. Пермь

2016

Настоящая методика проверки распространяется на виброметры серии «ДПК-Вибро» (далее по тексту - виброметры).

Интервал между поверками 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции, проводимые при поверке

Наименование операции

Номер пункта МП

Обязательность проведения операции при проверках

первичной

периодической

Внешний осмотр

7.1

да

да

Опробование

7.2

да

да

Определение основной относительной погрешности в рабочем диапазоне амплитуд

7.3

да

да

Определение неравномерности амплитудно-частотной характеристики (АЧХ)

7.4

да

да

  • 1.2 Допускается проводить периодическую поверку для тех диапазонов измерения и характеристик вибрации, которые требуются при эксплуатации.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства, указанные в таблице 2.

Таблица 2 - Применяемые средства измерений

Номер пункта поверки

Наименование и тип основного и вспомогательного средства поверки, обозначение документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики

7.2

Установка поверочная 2 -го разряда по ГОСТ Р 8.800-2012

7.3

Установка поверочная 2 -го разряда по ГОСТ Р 8.800-2012

7.4

Установка поверочная 2 -го разряда по ГОСТ Р 8.800-2012

  • 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К поверке допускаются лица, аттестованные по месту работы в соответствии с правилами ПР 50.2.012-94, прошедшие обучение и имеющие свидетельство (удостоверение) и аттестат поверителя.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования безопасности:

  • - при обслуживании, испытаниях виброметра следует соблюдать «Правила

устройства электроустановок», «Правила технической эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором;

  • - к работе с аппаратурой должны допускаться лица не моложе 18 лет, прошедшие

инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности труда и пожарной безопасности;

  • - лица, допущенные к работе, должны проходить ежегодную проверку знаний по

технике безопасности.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от +15 до +25 °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа.

Подготовка к поверке виброметра и контрольной аппаратуры должна соответствовать требованиям эксплуатационной документации на них.

6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 6.1 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 6.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на виброметр и входящих в комплект компонентов.

  • 6.3 До проведения поверки зарядите виброметр через разъем USB от адаптера питания при помощи кабеля USB, входящие в комплект поставки или от компьютера.

  • 6.4 До проведения поверки следует (при необходимости):

  • - отключить режимы «сон» и «автовыключение»;

  • - установить режим измерения;

  • - настроить измерения сигналов.

  • 6.5 Назначение клавиш виброметра указано в таблице 3.

Таблица 3 - Назначение клавиш

Клавиши

Назначение

Режим регистрации сигнала

Режим настроек

Короткое нажатие

Длительное удерживание

Короткое нажатие

Длительное удерживание

V

Вкл./выкл. регистрации сигнала

Сохранить данные

Следующая настройка

Возврат в режим регистрации сигнала

F

Смена параметра

(виброскорость; виброускорение; виброперемещение)

Вход в режим настроек виброметра

Смена настройки

Возврат на уровень выше (возврат к предыдущему пункту меню)

| Ф

Выключение виброметра

Сохранить/ перейти к выбранной настройке

Выключение виброметра

Примечание - Короткое нажатие - 1-2 с, длительное удерживание - не менее 5 с

7 ПОРЯДОК ПРОВЕДЕНИЯ ПОВЕРКИ
  • 7.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого виброметра следующим требованиям:

  • - виброметр должен быть укомплектован в соответствии с листом комплектации;

  • - должны отсутствовать дефекты и повреждения, влияющие на работу виброметра или ухудшающие внешний вид.

  • 7.2 Опробование.

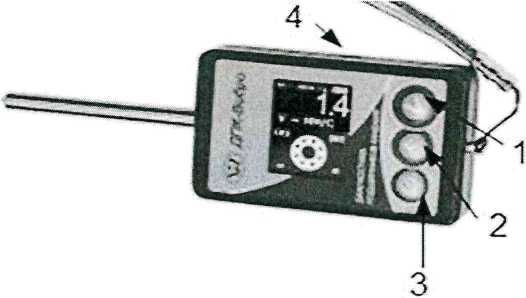

где 1 - клавиша "V"; 2 - клавиша "F"; 3 - клавиша ° ; 4- USB разъем. Рисунок 3 - Общий вид виброметра

  • 7.2.1 При опробовании виброметра необходимо произвести следующие операции:

  • - нажмите клавишу ° виброметра (рисунок 3), убедитесь в появлении окна-заставки виброметра (для версии «ДПК-Вибро Стандарт» должна высветиться версия не ниже 6.1; для версии «ДПК-Вибро Лифт-Сервис» должна высветиться версия не ниже 7.1л). После отпускания клавиши, виброметр должен перейти в рабочий режим с последними сохраненными настройками. (При недостаточном заряде батареи должно появится сообщение «Внимание! Прибор разряжен! Зарядите аккумуляторы!», при этом виброметр через некоторое время должен автоматически выключится.);

  • - выкрутите щуп из виброметра и на его место установите шпильку. Установите виброметр на вибрационную установку. Установите частоту на эталонной вибрационной установке 79,6 Гц. Плавно повышайте:

  • - для исполнения «Стандарт» уровень вибрации в диапазоне от 1 до 100 м/с2 для виброускорения, от 1 до 100 мм/с для виброскорости и от 50 до 500 мкм для виброперемещения. Убедиться в соответствии паспортных параметров виброметра измеренным на установке, что является критерием исправности виброметра;

  • - для исполнения «Лифт-Сервис» уровень вибрации в диапазоне от 1 до 50 м/с2 для виброускорения, от 1 до 80 мм/с для виброскорости и от 50 до 500 мкм для виброперемещения. Убедиться в соответствии паспортных параметров виброметра измеренным на установке, что является критерием исправности виброметра.

  • 7.2.2 На этом проверка правильности функционирования виброметра (опробование) закончена.

7.3 Определение основной относительной погрешности в рабочем диапазоне амплитуд

  • 7.3.1 Определение основной относительной погрешности измерения виброускорения.

  • 7.3.1.1 Определение проводят на частоте 79,6 Гц и при пиковом значении виброускорения от 1 до 100 м/с2 для исполнения «Стандарт» (рекомендуемые значения: 1; 5; 10; 20; 40; 60 и 100 м/с2) и от 1 до 50 м/с2 для исполнения «Лифт-Сервис» (рекомендуемые значения: 1; 5; 10; 20; 40 и 50 м/с2).

  • 7.3.1.2 Значения основной относительной погрешности определяют по формуле:

(1)

где А - значения виброускорения, задаваемые на вибрационной установке, м/с2; А; - значения виброускорения, определяемые по показанию на экране виброметра, м/с2.

  • 7.3.1.3 Полученные значения не должны превышать для исполнения «Стандарт»:

  • - в диапазоне измерения от 1 до 5 м/с2 включ.    -       ±10%;

  • - в диапазоне измерения св. 5 до 100 м/с2        -       ±5 %.

  • 7.3.1.4 Полученные значения не должны превышать для исполнения «Лифт-Сервис»:

  • - в диапазоне измерения от 1 до 5 м/с2 включ.    -       ±10%;

  • - в диапазоне измерения св. 5 до 50 м/с2         -       ±5 %.

  • 7.3.1.5 Результаты заносят в таблицу протокола поверки виброметра (рекомендуемая форма протокола приведена в приложении А).

  • 7.3.2      Определение основной относительной погрешности измерения

виброперемещения.

  • 7.3.2.1   Установите виброметр на вибрационную установку. На вибрационной установке задаются колебания с частотой 79,6 Гц и при значениях виброперемещения (размах) от 50 до 500 мкм. Рекомендуемые значения: 50; 100; 200; 300; 400 и 500 мкм.

  • 7.3.2.2      Значение основной относительной погрешности измерения виброперемещения определяют по формуле:

5=^. 100 ,                         (2)

где: S - размах виброперемещения, задаваемого вибрационной установкой, мкм;

S; - размах виброперемещения, который определяется по показанию на экране виброметра, мкм.

  • 7.3.2.3 Полученные значения относительной погрешности не должны превышать:

  • - в диапазоне измерения от 50 до 99,9 мкм включ. -       ±10 %;

  • - в диапазоне измерения св. 99,9 до 500 мкм -        ±5 %

  • 7.3.2.4 Результаты заносят в таблицу протокола поверки виброметра (рекомендуемая форма протокола приведена в приложении А).

  • 7.3.3 Определение основной относительной погрешности измерения виброскорости.

  • 7.3.3.1   Установите виброметр на вибрационную установку. На вибрационной установке задаются колебания с частотой 79,6 Гц и при значениях СКЗ от 1 до 100 мм/с для исполнения «Стандарт» (рекомендуемые значения: 1; 5; 10; 20; 40; 60 и 100 мм/с) и от 1 до 80 мм/с для исполнения «Лифт-Сервис» (рекомендуемые значения: 1; 5; 10; 20; 40; 60 и 80 мм/с).

  • 7.3.3.2  Значение основной относительной погрешности измерения виброскорости определяют по формуле:

(3)

где V - значение виброскорости, задаваемое на вибрационной установке, мм/с;

V, - значение виброскорости, определяемое по показанию на экране виброметра, мм/с.

  • 7.3.3.3 Полученные значения не должны превышать для исполнения «Стандарт»:

  • - в диапазоне измерения от 1 до 5 мм/с включ.   -       ±10%;

  • - в диапазоне измерения св. 5 до 100 мм/с        -       ±5 %.

  • 7.3.3.4 Полученные значения не должны превышать для исполнения «Лифт-Сервис»:

  • - в диапазоне измерения от 1 до 5 мм/с включ.   -       ±10 %;

  • - в диапазоне измерения св. 5 до 80 мм/с         -       ±5 %.

  • 7.3.3.5 Результаты заносят в таблицу протокола поверки виброметра (рекомендуемая форма протокола приведена в приложении А).

  • 7.4 Определение неравномерности амплитудно-частотной характеристики (АЧХ).

  • 7.4.1 Определение неравномерности АЧХ проводят следующим образом: устанавливают частоту 79,6 Гц, изменением величины входного сигнала добиваются получения на экране значения амплитуды равного 10 м/с2 для виброускорения, 10 мм/с для виброскорости, 100 мкм для виброперемещения. Затем, сохраняя установленный уровень вибрации, изменяют частоту в соответствии с таблицей 4 для исполнения «Стандарт» и в соответствии с таблицей 5 для исполнения «Лифт-Сервис», и определяют показания по амплитуде временного сигнала на экране виброметра.

Таблица 4 - Значения частот для исполнения «Стандарт»

F, Гц

10

20

40

79,6

160

200

350

650

1000

V, мм/с

А, м/с2

S, мкм

-

-

-

У

±20 %

±20 %

±10 %

±10 %

±10 %

±10%

±20 %

±20 %

Таблица 5 - Значения частот для исполнения «Лифт-Сервис»

F, Гц

10

20

40

79,6

160

400

650

1000

V, мм/с

-

А, м/с2

S, мкм

-

-

-

Y

±20 %

±20 %

±10%

±10%

±10%

±20 %

±20 %

  • 7.4.2 Результаты заносят в таблицу протокола поверки виброметра (рекомендуемая форма протокола приведена в приложении А).

  • 7.4.3 Значения неравномерности вычисляют по формуле:

    Д.-£>

    •100,

    (4)

где D, - значение характеристики вибрации, определяемое по показанию на экране виброметра, на i-ой частоте (м/с2; мм/с или мкм);

De - значение характеристики вибрации, полученное по показанию на экране виброметра на базовой частоте 79,6 Гц.

  • 7.4.4 Полученные значения неравномерности АЧХ не должны измерении виброускорения и виброскорости для исполнения «Стандарт»:

    превышать при

    ±10 %;

    ±20 %

  • - св. 20 Гц до 640 Гц включ.

  • - от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц

    7.4.6 Полученные значения неравномерности АЧХ не должны превышать при измерении виброускорения для исполнения «Лифт-Сервис»:

    • - св. 20 Гц до 400 Гц включ.

    • - от 10 Гц до 20 Гц включ. и св. 400 Гц до 1000 Гц

    ±10 %;

    ±20 %

    должны превышать при

7.4.5 Полученные значения неравномерности АЧХ не должны превышать при измерении виброперемещения для исполнения «Стандарт»:

  • - св. 20 Гц до 200 Гц включ.

  • - от 10 Гц до 20 Гц включ.

±10 %;

±20 %

7.4.7 Полученные значения неравномерности АЧХ не измерении виброскорости для исполнения «Лифт-Сервис»:

  • - св. 20 Гц до 400 Гц включ.

    ±10%;

    ±20 %

  • - от 10 Гц до 20 Гц включ. и св. 400 Гц до 650 Гц

7.4.8 Полученные значения неравномерности АЧХ не должны превышать при измерении виброперемещения для исполнения «Лифт-Сервис»:

  • - св. 20 Гц до 160 Гц включ.

  • - от 10 Гц до 20 Гц включ.

±10 %;

±20 %

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1  На виброметры, признанные годными при поверке, выдают свидетельство о поверке по форме, установленной Приказом Минпромторга № 1815 от 02 июля 2015 года.

  • 8.2   Виброметры, не удовлетворяющие требованиям настоящей методики, к применению не допускают и выдают извещение о непригодности с указанием причин по форме, установленной Приказом Минпромторга № 1815 от 02 июля 2015 года.

  • 8.3  Запрещается выпуск в обращение и применение виброметра, прошедшего проверку работоспособности с отрицательным результатом. При этом в обязательном порядке выдается извещение о непригодности виброметра к применению с записью причины, по которой он не соответствует.

  • 8.4 При осуществлении периодической поверки диапазонов измерения и характеристик вибрации, которые требуются при эксплуатации на основании письменного заявления владельца виброметра соответствующая запись должна быть сделана в свидетельстве о поверке и (или) в паспорте виброметра.

Начальник отдела 204

ФГУП «ВНИИМС»

Начальник лаборатории 204/3

ФГУП «ВНИИМС»

Испытатель

Ю.С. Дикарева

А.Е. Рачковский

А.Г. Волченко

Приложение А

(Рекомендуемое)

Протокол поверки виброметра «ДПК-Вибро______________________»

Дата поверки________________________

Условия поверки:

Температура окружающего воздуха_____________°C

Относительная влажность____________________%

Атмосферное давление_____________________мм рт. ст.

Средства поверки:

Дата последней

Дата следующей

поверки

поверки

Нормативный документ на поверку:__________________________________________________

Порядковый номер виброметра_____________Г од выпуска_______________________

  • 1 Внешний осмотр______________________________________________________

годен, не годен

  • 2 Опробование____________________________________________________________

годен, не годен

  • 3 Подтверждение соответствия программного обеспечения__________________________

версия ПО

4 Определение основной относительной погрешности измерения виброперемещения, виброускорения и виброскорости

Параметр

Значения

Единица измерения

Виброскорость

Заданное

мм/с

Показания

мм/с

Погрешность

%

Предел допуска

%

Виброускорение

Заданное

м/с2

Показания

м/с2

Погрешность

%

Предел допуска

%

Виброперемещение

Заданное

мкм

Показания

мкм

Погрешность

%

Предел допуска

%

5 Определение неравномерности амплитудно-частотной характеристики измерения виброперемещения, виброускорения и виброскорости

F, Гц

Виброскорость, мм/с

Неравномерность, %

Виброускорение, м/с2

Неравномерность, %

Виброперемещение,

мкм

Неравномерность, %

Предел допуска, %

Заключение:

По результатам проведенной поверки виброметр «ДПК-Вибро_________________________»

зав. №   __________________ соответствует (не соответствует) метрологическим

характеристикам.

Поверитель:____________________________/________________________________/
