Методика поверки «Терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ» (МЦКЛ.0256.ΜΠ)

ТЕРМИНАЛЫ МНОГОФУНКЦИОНАЛЬНЫЕ ИНТЕРФЕЙСНЫЕ ВЕКТОР-ТМИ

Методика поверки

МЦКЛ.0256.МП

Москва

2018 г.

ОГЛАВЛЕНИЕ

Введение

• 1 Операции поверки

• 2 Средства поверки...........................................

• 3 Требование безопасности

• 4 Условия поверки

• 5 Подготовка к поверки

• 6 Проведение поверки

• 7 Оформление результатов поверки

Настоящая методика поверки распространяется на терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ (далее - терминал), серийно изготавливаемые Обществом с ограниченной ответственностью «ОКБ Вектор» (ООО «ОКБ Вектор»), г. Москва и устанавливает порядок проведения их первичной и периодической поверки.

Первичную поверку проводят до ввода терминалов в эксплуатацию и после ремонта, а периодическую поверку проводят по истечении срока интервала между поверками.

Внеочередной поверке подлежат терминалы в случае утраты на них документов, подтверждающих результаты поверки.

Первичную, периодическую и внеочередную поверку терминалов осуществляют аккредитованные в установленном порядке юридические лица и индивидуальные предприниматели.

Интервал между поверками - два года.

• 1.1 При проведении поверки терминалов должны выполняться операции,

представленные в таблице 1.

Таблица 1 - Перечень выполняемых операций

• 1.2 Поверка СИ. подключаемых к измерительным каналам терминалов, проводится в соответствии с нормативными документами по их поверке, в установленный для данных СИ межповерочный интервал.

• 2.1 При проведении поверки рекомендуется применять следующие средства поверки и вспомогательные устройства:

• - калибратор токовой петли FLUKE 705, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. № в ФИФ ОЕИ) 29194-05;

• - термогигрометр ИВА-6Н, per. № в ФИФ ОЕИ 46434-11;

• - персональный компьютер (далее - ПК) с доступом в сеть интернет. Допускается использовать переносной персональный компьютер (далее - ноутбук).

Примечание - Допускается применение аналогичных средств поверки, обеспечивающий определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.1 Поверка должна осуществляться аккредитованными в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации юридическими лицами и индивидуальными предпринимателями.

• 3.2 К поверке допускаются лица, аттестованные для работы с напряжением до 1000 В, прошедшие инструктаж о мерах безопасности при работе с электроизмерительными приборами и изучившие техническую и эксплуатационную документацию на терминал, его компоненты и средства поверки.

• 3.3 При проведении поверки соблюдать требования безопасности, изложенные в эксплуатационной документации на терминал и средства поверки.

• 3.4 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007-75, “Правила технической эксплуатации электроустановок потребителей”, “Правила по охране труда при эксплуатации электроустановок”.

• 4.1 Первичную и периодическую поверку необходимо проводить в условиях эксплуатации терминалов, соблюдая требования, установленные в эксплуатационной документации на терминалы и средства поверки.

• 4.2 При проведении поверки терминалов соблюдают следующие условия:

• - температура окружающего воздуха от +15 до +25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106.7 кПа;

• - напряжение питания 24 В.

• 5.1 Проверить наличие эксплуатационной, технической и нормативной документации, необходимой для организации и проведения работ по поверке терминала.

• 5.2 Выполнить организационные и технические мероприятия по технике безопасности и подготовить рабочие места.

• 5.3 Подготовить терминал, оборудование и средства поверки для проведения работ.

• 5.4 При выполнении всех операций поверки (наличие / отсутствие операции поверки определяется модификацией терминала) необходимо пользоваться рекомендациями, указанными в руководстве по эксплуатации (далее - РЭ) на поверяемый терминал и средства поверки.

5.5. При необходимости произвести настройку терминала в соответствии с комплектом эксплуатационной документации.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре проверить:

• - тип, комплектность;

• - внешний вид;

• - отсутствие механических повреждений, следов перегрева или короткого замыкания на корпусах технических средств;

• - состояние соединительных проводов и кабелей;

• - состояние лакокрасочных покрытий и четкость маркировки;

• - состояние разъемов и соединительных колодок, которые не должны иметь видимых повреждений, деталей с отсутствующим или ослабленным креплением.

• - маркировку и пломбирование, которые должны соответствовать требованиям эксплуатационной документации на терминал;

Терминал, имеющий дефекты и несоответствия, дальнейшей поверке не подвергается и бракуется.

• 6.2 Опробование

  • 6.2.1 Опробование проводят путем контроля измерения аналоговых сигналов.

  • 6.2.2 Результаты опробования считают положительными, если при подаче сигналов, создаваемых средствами испытаний на измерительном входе терминала соответствующим образом изменяются измеренные значения входного аналогового сигнала силы постоянного тока.

• 6.3 Определение метрологических характеристик терминала

  • 6.3.1 Произвести проверку соответствия рабочих условий и условий работы терминала.

  • 6.3.2 Для проверки метрологических характеристик измерительных каналов (далее -ИК) (количество и типы ИК определяются модификацией поверяемого терминала) необходимо при помощи эталонных средств измерений, задавать соответствующие значения измеряемых величин.

    • 6.3.2.1 Для проверки метрологических характеристик ИК измерений силы постоянного тока и преобразования в значения физической величины необходимо:

• - при помощи средств поверки поочередно задавать значения силы постоянного тока из следующего ряда Imin, Imin + (0,5(Imax - Imin), Imax соответствующие значениям физической величины (Аэтл), рассчитанным в соответствии с формулой:

² max ¹ min

где /max, /min — соответственно наибольшее и наименьшее эталонные значения тока, соответствующие наибольшему и наименьшему значениям единиц физической величины, мА;

Xiax, Xnin - соответственно максимальное и минимальное значение диапазона измерений физической величины;

/- задаваемое значение силы постоянного тока, мА.

• - сравнить задаваемые значения физической величины (А_этл) с полученными значениями, отображаемыми терминалом (A_H3M);

• - для каждого полученного значения, отображаемого терминалом, определить приведенную к диапазону измерений погрешность (у) в соответствии с формулой:




  (2)

• 6.3.2.2 Результат проверки считается положительным, если полученные значения приведенной диапазону измерений погрешности не превышают ±0,1 %.

• 6.3.3 Проверка приведенной погрешности формирования выходных аналоговых сигналов.

  • 6.3.3.1 При помощи меню терминала или человеко-машинного интерфейса производят формирование аналоговых сигналов силы постоянного тока.

  • 6.3.3.2 Средства поверки подключают к выходу терминала в соответствии с комплектом эксплуатационной документации.

  • 6.3.3.3 Снять показания с испытательного оборудования и терминала.

  • 6.3.3.4 Определение приведенной погрешности формирования выходных аналоговых сигналов силы постоянного тока осуществляется по формуле:

_х1оо%.              (3)

/ -/

max * min

где lmax, Imin - наибольшее и наименьшее эталонные значения тока в соответствии с диапазоном выбранного выходного сигнала;

1изм - значения выходного сигнала по показаниям средств поверки;

1_Этл - задаваемые значения выходного сигнала.

• 6.3.3.5 Если значения, полученные по формуле (3) хотя бы в одной проверяемой точке превышают ±0,1 %, то поверяемый терминал бракуют, в противном случае признают годным.

6.4 Идентификация программного обеспечения

Идентификация программного обеспечения (ПО) проводится следующим способом:

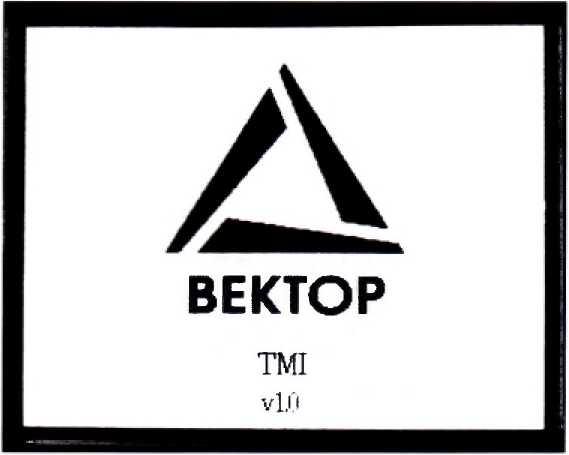

- при включении терминала на стартовом экране (рисунок 1) указано наименование и версия ПО;

Рисунок 1 - Идентификационные данные отображаемые терминалом

- сравнить идентификационные данные отображаемые на стартовом экране с данными указанными в таблице 2.

Таблица 2 - Идентификационные данные ПО

• 6.4.1 Результат проверки считается положительным, если значения идентификационных данных, указанные в таблице 2 и зафиксированные во время поверки совпадают.

• 7.1 При положительных результатах поверки терминала оформляют свидетельство о поверке в соответствии с требованиями приказа Минпромторга России от 02.07.2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 7.2 При отрицательных результатах поверки, терминал к эксплуатации не допускают, свидетельство о поверке аннулируют и оформляют извещение о непригодности с указанием: конкретных недостатков в соответствии с приказом Минпромторга России от 02.07.2015 г. № 1815.
