Методика поверки «Комплексы измерительные значений текущего времени с фото и видеофиксацией "СТРИТ ФАЛЬКОН"» (РТ-МП-5117-441-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ ЗНАЧЕНИЙ ТЕКУЩЕГО ВРЕМЕНИ С ФОТО- И ВИДЕОФИКСАЦИЕЙ «СТРИТ ФАЛЬКОН» (АПК «СТРИТ ФАЛЬКОН»)

Методика поверки

РТ-МП-5117-441-2018 г. Москва

2018 г.

Настоящая методика распространяется на комплексы измерительные значений текущего времени с фото- и видеофиксацией «Стрит Фалькон» (АПК «Стрит Фалькон»), изготовленные ООО «СТРИТ ФАЛЬКОН», г. Москва, и устанавливает порядок и объём их первичной и периодической поверки.

Интервал между поверками - 2 года.

При поверке выполняют операции, перечисленные в таблице 1. Таблица 1 - Операции, выполняемые при поверке

• 2.1 При проведении поверки АПК «Стрит Фалькон» следует применять средства по

верки, приведённые в таблице 2.

Таблица 2- Применяемые средства поверки

• 2.2 Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих измерения соответствующих параметров поверяемого средства измерений с требуемой точностью, или соотношение поверяемого и эталонного СИ должно быть не менее 1/10.

• 3.1 При проведении поверки АПК «Стрит Фалькон» необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

• 3.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с АПК «Стрит Фалькон» и применяемыми средствами поверки и изучившие настоящую методику.

• 3.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

• 3.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C           23 ± 5;

• - относительная влажность воздуха, %             65 ± 15;

• - напряжение питающей сети, В                 220 ± 22;

• - частота питающей сети, Гц                     50 ±0,5.

Подготовку АПК «Стрит Фалькон» и оборудования, перечисленного в таблице 2, проводят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.

Убедиться в выполнении условий проведения поверки.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 6.1 Внешний осмотр

При внешнем осмотре убедиться, что:

• - комплектность АПК «Стрит Фалькон» соответствует руководству по эксплуатации;

• -  отсутствуют механические повреждения, влияющие на работоспособность АПК «Стрит Фалькон»;

• - гнезда и разъемы чистые;

• - лакокрасочные покрытия не повреждены и маркировка четкая;

• - отсутствуют внутри корпуса незакрепленные предметы.

Результаты внешнего осмотра считать положительными, если АПК «Стрит Фалькон» удовлетворяет вышеперечисленным требованиям, комплектность полная. АПК «Стрит Фалькон», имеющие дефекты, к поверке не допускаются.

• 6.2 Определение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU)

  • 6.2.1 Проверить соединение с рабочей станцией IP-камеры и сервера точного времени.

  • 6.2.2 Расположить ГЛОНАСС-антенну на площадке, расположенной в прямой видимости открытого участка неба. Выждать для установления контакта со спутниками.

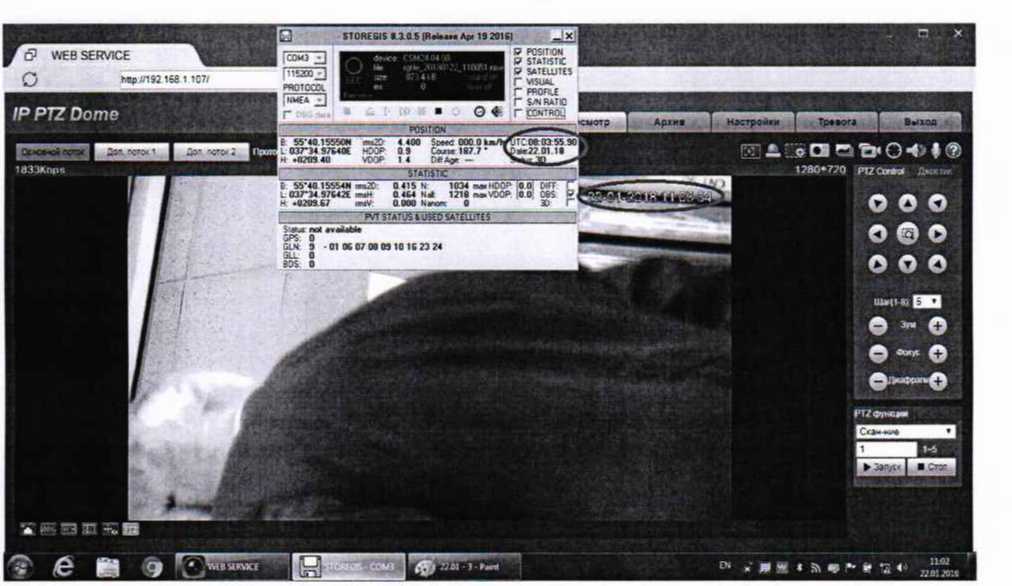

  • 6.2.3 Направить камеру на ноутбук, подключенный к приемнику временной синхронизации NV08C-CSM-N24MS, на котором по средствам программы STOREGIS (в открытом доступе на сайте http://navis.ru/ru/programmnoe-obespechenie/obshhee-programmnoe-obespechenie/storegis-zapis-i-vizualizaciya-log-faylov) отображается индикация текущего значения времени, синхронизированного с шкалой UTC (минус 3 часа от UTC (SU)).

  • 6.2.4 Запустить программу Mozilla Firefox и ввести адрес IP-камеры. При необходимости выставить параметры экспозиции камеры.



    Мр.'Л92 168 1 107/

    IP PTZ Dome

  • 6.2.5 Нажать кнопку PrtScr, произвести снимок экрана и сохранить его в папку Results.

  • 6.2.6 В папке Results на каждом кадре проверить расхождение временной метки, расположенной в правом верхнем углу камеры, со временем, отображаемом на мониторе, подключенным к приемнику временной синхронизации NV08C-CSM-N24MS.

  • 6.2.7 Провести не менее 10 сличений.

Рассчитать абсолютную погрешность времени синхронизации по формуле 1

At - tNV08C. ~ tycip.                      (1)

где tNvosc - время, индицированное приемником временной синхронизации NV08C-CSM-N24MS

tycTp. - время, индицированное АПК «Стрит Фалькон»

Результаты поверки по данной операции считать положительными, если абсолютная погрешность привязки шкалы времени АПК «Стрит Фалькон» относительно шкалы времени UTC (SU) не превышает ±2 с.

Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

При положительных результатах поверки выдается свидетельство о поверке. Знак поверки наносится на свидетельство о поверке.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности с указанием причин.

Заместитель начальника лаборатории №441
