УТВЕРЖДАЮ

Генераторы электромагнитного поля RadiField

Методика поверки

133-19-03 МП

р.п. Менделееве»

2019 г.

СОДЕРЖАНИЕ

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок генераторов электромагнитного поля RadiField (далее - генераторы RadiField), изготавливаемых фирмой «DARE!! Instruments», Нидерланды.

  • 1.2 Первичной поверке подлежат генераторы RadiField, ввозимые по импорту и выходящие из ремонта.

Периодической поверке подлежат генераторы RadiField, находящиеся в эксплуатации и на хранении.

  • 1.3 Интервал между поверками 1 (один) год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки генераторов RadiField должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение максимальной напряжённости электрического поля

8.3

+

+

Определение коэффициента преобразования

8.4

+

-

Определение погрешности коэффициента преобразования

8.5

-

+

Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки генераторов RadiField должны быть применены средства измерений и вспомогательное оборудование, приведённые в таблице 2.

Таблица 2 - Средства измерений и вспомогательное оборудование для поверки генераторов RadiField

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.4

Антенна измерительная П6-62, диапазон частот от 0,3 до 1,0 ГГц, пределы допускаемой погрешности коэффициента калибровки ±1,5 дБ

8.3, 8.4

Комплект антенн измерительных АПК 1-40Б/08, диапазон частот от 0,9 до 18,0 ГГц, пределы допускаемой погрешности коэффициента усиления антенной системы П6-123 ±1,8 дБ, антенной системы П6-140-х ±1,2 дБ

8.3, 8.4

Генератор сигналов SMB100A с опцией В120, диапазон частот от 100 кГц до 20 ГГц, диапазон установки значений уровня выходного сигнала от минус 120 до 11 дБ(1 мВт), пределы допускаемой погрешности установки выходного уровня ±1,1 дБ

Продолжение таблицы 2

Пункт МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3. 8.4

Преобразователь измерительный NRP-Z21 с индикаторным блоком NRP, диапазон частот от 0,01 до 18 ГГц, диапазон измерений мощности от минус 67 до 23 дБ (1 мВт), пределы допускаемой относительной погрешности измерений мощности ±6 %.

8.3, 8.4

Дальномер лазерный Leica D1STO Х310, диапазон измерений расстояний от 0,05 до 120 м, допускаемая СКП измерений ±1,0 мм

8.3, 8.4

Кабельные сборки фазостабильные с экранирующей оплёткой, диапазон частот до 18 ГГц. номинальное сопротивление 50 Ом

8.3, 8.4

Безэховая камера, габаритные размеры не менее (5*4*4) м, коэффициент безэховости не более минус 20 дБ

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерения соответствующих параметров с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1  Поверка должна осуществляться лицами с высшим и среднем техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в соответствии с ГОСТ Р 56069-2014. и имеющими квалификационную группу электробезопасности не ниже третьей.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документов «Генераторы электромагнитного поля RadiField RFS2006AR, RFS2003BR, RFS2006BR. Руководство по эксплуатации» или «Генератор электромагнитного поля RadiField RFS2018BR. Руководство по эксплуатации».

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности», а также требования безопасности, приведённые в эксплуатационной документации на генераторы RadiField и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

  • 5.4 Не располагать персонал и оборудование в зоне максимального излучения генераторов RadiField.

  • 5.5 Исключать излом, кручение, натягивание СВЧ кабеля и попадание пыли и грязи в СВЧ-соединители.

  • 5.6 Конфигурировать рабочее пространство для измерений таким образом, чтобы напротив зоны максимального излучения находились поглотители электромагнитных волн.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

-температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84,0 до 106,0 кПа.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РЭ на генераторы RadiField и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Внешний осмотр поверяемого генератора RadiFicld проводить визуально без вскрытия. При этом необходимо проверить:

  • - комплектность, маркировку и пломбировку согласно эксплуатационной документации:

  • - наличие серийных номеров на фирменных наклейках;

  • - отсутствие видимых механических повреждений;

  • - состояние СВЧ-соединителей, входящих в состав поверяемого генератора RadiField.

  • 8.1.2  Результат внешнего осмотра поверяемого генератора RadiField считать положительным, если:

  • - комплектность соответствует разделу 4 документов «Генератор электромагнитного поля RadiField. Модели RFS2006AR. RFS2003BR. RFS2006BR. Паспорт» или «Генератор электромагнитного поля RadiField RFS2018BR. Паспорт» (далее - ПС);

  • - маркировка и пломбировка соответствует п. 2.5.3 (рисунок 2) документа «Генераторы электромагнитного поля RadiField. Модели RFS2006AR, RFS2003BR, RFS2006BR. Руководство по эксплуатации» или документа «Генератор электромагнитного поля RadiField RFS2018BR. Руководство по эксплуатации» (далее - РЭ);

  • - серийные номера на фирменных наклейках генератора RadiField, модуля RadiField® PSU2400A (далее - модуль PSU2400A) и базового блока RadiCentre CTR1004BR (или CTR1009BR) (при наличии в комплекте поставки) (далее - базовый блок RadiCentre) совпадают с серийными номерами, которые записаны в ПС;

  • - отсутствуют видимые механические повреждения корпусов генератора RadiField и модуля PSU2400A;

  • - СВЧ-соединители, входящие в комплект поставки, не имеют видимых повреждений.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 При отсутствии в комплекте поставки базового блока RadiCentre последовательно выполнить следующие операции.

    • 8.2.1.1 Подготовить поверяемый генератор RadiField и модуль PSU2400A к работе в соответствии с РЭ.

    • 8.2.1.2 Подключить коаксиальным кабелем из комплекта поставки поверяемый генератор RadiField к модулю PSU2400A.

    • 8.2.1.3 Подключить генератор СВЧ к модулю PSU2400A.

    • 8.2.1.4 Включить питание модуля PSU2400A.

    • 8.2.1.5 Через (2 - 3) секунды наблюдать световую индикацию на модуле PSU2400A.

    • 8.2.1.6 Результаты опробования считать положительными, если:

  • - выполнены все присоединения;

  • - наблюдаемая световая индикация на модуле RadiField® PSU2400A зелёного цвета;

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

  • 8.2.2 При наличии в комплекте поставки базового блока RadiCentre последовательно выполнить следующие операции.

    • 8.2.2.1 Подготовить поверяемый генератор RadiField, модуль PSU2400A и базовый блок RadiCentre к работе в соответствии с РЭ.

    • 8.2.2.2 При необходимости установить модуль PSU2400A в базовый блок RadiCentre.

    • 8.2.2.3 Подключить коаксиальным кабелем из комплекта поставки поверяемый генератор RadiField к модулю PSU2400A.

    • 8.2.2.4 Подключить генератор СВЧ к модулю PSU2400A.

    • 8.2.2.5 Включить базовый блок RadiCentre. На экране базового блока RadiCentre наблюдать диалоговое окно, приведенное на рисунке 1.

      1

      Available

      - ■ *7

      j +10ft

      2

      Available

      3

      Available

      mro.

      RadiField PSU2400A

      DC off. press to start

      Ack

      5

      Available

      ,      > У

      6

      Available

      •5 • V ••■“/'■К.

      -

      •%. г ’•‘Al—u

      7

      Available

      Contig.

Рисунок 1 - Диалоговое окно базового блока RadiCentre

  • 8.2.2.6 Для запуска поверяемого генератора RadiField нажать кнопку «Start» (запуск) и. в течение 4 секунд, кнопку «АСК» (подтверждение).

  • 8.2.2.7 Через (2 - 3) секунды наблюдать световую индикацию на модуле PSU2400A и информацию на экране базового блока RadiCentre.

  • 8.2.2.8 Результаты опробования считать положительными, если:

  • - присутствует световая индикация зелёного цвета на модуле RadiField® PSU2400A:

  • -  отсутствует информация (сигнализация) об ошибках, свидетельствующих о неисправности поверяемого генератора RadiField или базового блока.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение максимальной напряжённости электрического поля

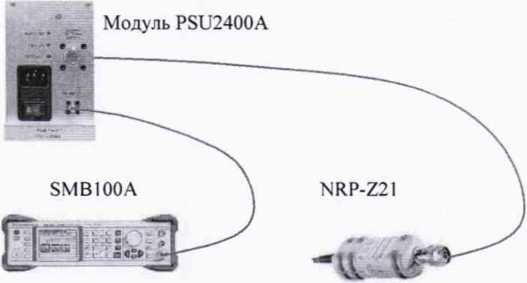

  • 8.3.1 Подключить оборудование для выполнения калибровки по схеме, приведённой на рисунке 2. Преобразователь измерительный NRP-Z21 (далее - NRP-Z21) подключить к индикаторному блоку NRP (далее - NRP).

Все соединения выполнять кабельными сборками фазостабильными с экранирующей оплёткой.

Подготовить используемое оборудование к работе в соответствии с его эксплуатационной документацией.

Рисунок 3 - Схема подключения оборудования при калибровке

  • 8.3.2 Измерения проводить на частотах f с шагом:

  • - не более 0,1 ГГц в диапазоне частот от 0,8 до 2 ГГц включительно;

  • - не более 0,2 ГГц в диапазоне частот от 2 до 3 ГГц включительно;

  • - не более 0.3 ГГц в диапазоне частот от 3 до 6 ГГц включительно;

  • - не более 0,5 ГГц в диапазоне свыше 6 ГГц

  • 8.3.3 Установить на генераторе сигналов SMB100A (далее - SMB100A) частоту f. Установить на NRP:

  • - центральную частоту f;

  • - количество усреднений 10.

Перед измерениями мощности выполнить установку ноля NRP-Z21.

  • 8.3.4 Установить выходную мощность SMB100A РГЕН, в дБ (1 мВт), при которой показания мощности сигнала на входе NRP-Z21 (по показаниям NRP) равны (0±0.05) дБ (1 мВт).

Значение Р^ зафиксировать в рабочем журнале.

  • 8.3.5 Выполнить операции п.п. 8.3.3 - 8.3.4 последовательно устанавливая на SMB100A частоты f в соответствии с п.8.3.2.

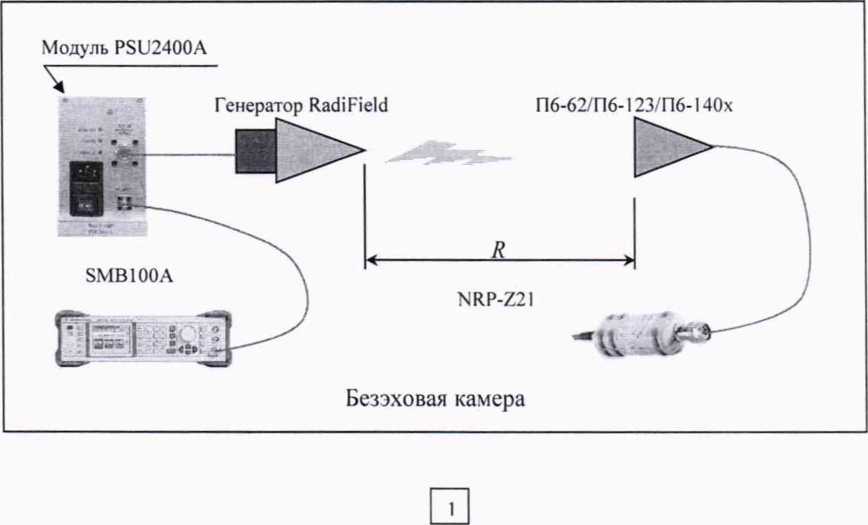

  • 8.3.6 Подключить оборудование для работы по схеме, приведённой на рисунке 3. Подключить NRP-Z21 к NRP. Все соединения выполнять кабельными сборками фазостабильными с экранирующей оплёткой.

Измерения выполнять в безэховой камере.

Подготовить оборудование, приведенное на рисунке 2, к работе в соответствии с его эксплуатационной документацией.

Рисунок 3 - Схема подключения оборудования при измерениях

Генератор RadiField и антенну измерительную П6-62 (антенные системы из состава АИК 1-40Б/08) располагать на удалении не менее 1.8 м от пола, потолка и боковых стен и на удалении не менее 1 м от торцевых стен безэховой камеры.

В диапазоне частот до 0,9 ГГц использовать антенну измерительную П6-62, в диапазоне частот от 0,9 до 8,2 ГГц использовать антенную систему П6-123, в диапазоне частот от 8,2 ГГц до 6 ГГц, включительно, использовать антенные системы П6-140х.

  • 8.3.6 Измерения проводить поочерёдно для расстояний R, равных 1 и 3 м, с допускаемым отклонением в пределах ±0,01 м.

Расстояние определять при помощи дальномера лазерного Leica D1STO Х310 прикладывая его тыльной частью к вершине защитного кожуха генератора RadiField и измеряя расстояние до мишени, совмещённой с раскрывом антенной системы из состава АИК 1-40Б/08 (центральной частью корпуса антенны измерительной П6-62).

Измерения проводить на согласованной поляризации электромагнитного поля.

  • 8.3.7 Последовательно устанавливая на SMB100A на частоте f (см. п. 8.3.2) значение выходной мощности, равной Рггн (см. 8.3.4), фиксировать в рабочем журнале значения мощности на входе NRP-Z21 (по показаниям NRP) Р^р [Вт] на каждом из расстояний.

  • 8.3.8 Создаваемую генератором RadiField напряжённость поля Е, в В/м, для каждого расстояния R и частоты f рассчитать по формуле (1):

(1)

где 2 = уj - длина волны, м;

с - скорость света в вакууме, м/с,

Gn6 - коэффициент усиления антенны измерительной П6-62 и антенной системы из состава АИК 1-40Б/08, выраженный в единицах линейного масштаба;

Ккс - модуль коэффициента передачи кабельной сборки для подключения NRP-Z21 к антенной системе, выраженный в единицах линейного масштаба.

Для перевода величин из логарифмического масштаба в линейный масштаб использовать формулу (2):

(2)

где XJutH и Xюг - величина в линейном и логарифмическо,м масштабе, соответственно.

8.3.7 Результаты поверки считать положительными, если максимальная напряжённость электрического поля, создаваемая генератором RadiField, соответствует значениям, приведенным в таблице 5.

Таблица 5

Наименование характеристики

Значение характеристики

RFS2006AR

RFS2003BR

RFS2006BR

RFS20I8BR

Максимальная напряжённость электрического поля на расстоянии 3 м, В/м, не менее

5

18

18

22

Максимальная напряжённость электрического поля на расстоянии 1 м, В/м, не менее

16

60

60

75

8.4 Определение коэффициента преобразования
  • 8.4.1 Подключить оборудование в соответствии со схемой, приведенной на рисунке 3. Измерения выполнять в безэховой камере.

  • 8.4.2 Генератор RadiField и антенну измерительную П6-62 (антенные системы из состава ДИК 1-40Б/08) располагать на удалении не менее 1,8 м от пола, потолка и боковых стен и на удалении не менее 1 м от торцевых стен безэховой камеры.

  • 8.4.3 Измерения проводить на расстоянии R, равном 3 м, с допускаемым отклонением в пределах ± ,01 м.

Расстояние определять при помощи дальномера лазерного Leica D1STO Х310 прикладывая его тыльной частью к вершине защитного кожуха генератора RadiField и измеряя расстояние до мишени, совмещённой с раскрывом антенной системы из состава ДИК 1-40Б/08 (центральной частью корпуса антенны измерительной П6-62).

В диапазоне частот от 0,8 до 0,9 ГГц использовать антенну измерительную П6-62, в диапазоне частот свыше 0,9 до 8,2 ГГц, включительно, использовать антенную систему П6-123, в диапазоне частот свыше 8,2 ГГц до 18,0 ГГц использовать антенные системы П6-140х.

Измерения проводить на согласованной поляризации электромагнитного поля.

  • 8.4.4 Последовательно устанавливая на SMB100A на частоте f (см. п. 8.3.2) значение выходной мощности, равной РГЕН (см. 8.3.4), фиксировать в рабочем журнале значения мощности на входе NRP-Z21 (по показаниям NRP) [Вт].

  • 8.4.5 Коэффициент преобразования К, в дБ (1 Ом12), для каждой частоты f рассчитать по формуле (3):

/

£ = 20-lg 1200-Л--Л-

(3)

  • 8.4.6  Результаты поверки считать положительными, если значения коэффициента преобразования К в диапазоне рабочих частот поверяемого генератора RadiField находятся в диапазоне от 30 до 50 дБ (1 Ом|/2), включительно.

При положительных результатах первичной поверки полученные значения К зафиксировать в ПС.

8.5 Определение погрешности коэффициента преобразования
  • 8.5.1 Выполнить п. 8.4.

  • 8.5.2 Определить погрешность коэффициента преобразования Д^, в дБ, поверяемого генератора RadiField по формуле (4):

ЬкТП,                            (4)

где КТ - значения коэффициента преобразования К в дБ (1 Ом1/2), полученные в ходе текущей периодической поверки;

КП - значения коэффициента преобразования К в дБ (1 Ом|/2) из ПС.

  • 8.5.3  Результаты поверки считать положительными, если значения погрешности коэффициента преобразования &к находятся в пределах ±3,0 дБ.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Генератор Radi Field признается годным, если в ходе поверки все результаты поверки положительные.

  • 9.2 На генератор RadiField, который признан годным, выдается свидетельство о поверке по установленной форме.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

  • 9.3 Генератор RadiField, имеющий отрицательные результаты поверки, в обращение не допускается и на него выдается извещение о непригодности к применению с указанием причин забракования.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Заместитель начальника НИО-1 ФГУП «ВНИИФТРИ»

В. Каминский

В. Титаренко
