Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора эй метрологии 1 «ВНИИМС»

Н.В. Иванникова

2017 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

СИСТЕМА КОНТРОЛЯ НАЗЕМНАЯ АВТОМАТИЗИРОВАННАЯ НАСК-2000-5-6

Методика поверки

КИВШ.468214.040МП

г. Москва 2017

СОДЕРЖАНИЕ

Стр.

Приложение А - Образец протокола поверки

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки системы контроля наземной автоматизированной НАСК-2000-5-6 (далее - система) и устанавливает методику ее первичной и периодической поверок.

  • 1.2 Интервал между поверками -1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполнятся операции, указанные в таблице 1.

Таблица 1

Наименование операции

№ пункта методики поверки

Проведение операции

первичная поверка (после ремонта)

периодическая поверка

1 Поверка измерительных приборов системы

7.1

да

да

2 Внешний осмотр

7.2

да

да

3 Опробование

7.3

да

да

4 Определение метрологических характеристик

7.4 - 7.20

да

да

4.1 Подготовительные действия

7.4

да

да

4.2 Определение абсолютной погрешности сопротивления постоянному току 4 дифференциальных ИК (для ИК напряжения и сопротивления постоянному току, напряжения и частоты переменного тока) (количество ИК - 4)

7.5

да

да

4.3 Определение абсолютной погрешности воспроизведения и измерений напряжения постоянного тока от 0 до 10 В (количество ИК - 10) Определение абсолютной погрешности воспроизведения напряжения постоянного тока от 0 до 5 В (количество ИК - 7) Определение абсолютной погрешности воспроизведения и измерений напряжения постоянного тока от 0 до 33 В (количество ИК - 2)

7.6

да

да

4.4 Определение абсолютной погрешности воспроизведения напряжения постоянного тока от минус 125 до плюс 260 мВ (количество ИК - 2)

7.7

Наименование операции

№ пункта методики поверки

Проведение операции

первичная поверка (после ремонта)

периодическая поверка

4.5 Определение абсолютной погрешности воспроизведения напряжения постоянного тока от минус 50 до плюс 50 мВ (количество ИК - 3)

7.8

да

да

4.6 Определение абсолютной погрешности воспроизведения напряжения постоянного тока от минус 75 до плюс 75 мВ (количество ИК - 3)

7.9

да

да

4.7 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 140 В частотой 400 Гц (количество ИК - 2)

7.10

да

да

4.8 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 6 В частотой от 300 до 3300 Гц (количество ИК - 1)

7.11

да

да

4.9 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 7,6 В частотой 400 Гц (количество ИК - 2)

7.12

да

да

4.10 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 12 В частотой 400 Гц (количество ИК - 2)

7.13

да

да

4.11 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 42 В частотой 400 Гц (количество ИК - 1)

7.14

да

да

4.12 Определение абсолютной погрешности воспроизведения частоты от 320 до 480 Гц напряжения переменного тока 6 В (количество ИК - 8)

7.15

да

да

4.13 Определение абсолютной погрешности воспроизведения частоты от 4 до 110 Гц напряжения переменного тока 7 В (количество ИК - 5)

Определение абсолютной погрешности воспроизведения частоты от 450 до 19200 Гц напряжения переменного тока 7 В (количество ИК - 5)

7.16

да

да

4.14 Определение абсолютной погрешности воспроизведения частоты от 2,5 до 91,7 Гц напряжения переменного тока от 1,5 В до 7 В (количество ИК - 1)

7.17

да

да

4.15 Определение абсолютной погрешности воспроизведения частоты от 7 до 6000 Гц напряжения переменного тока от 3 до 7 В (количество ИК - 3)

7.18

да

да

Наименование операции

№ пункта методики поверки

Проведение операции

первичная поверка (после ремонта)

периодическая поверка

4.16 Определение абсолютной погрешности воспроизведения напряжения переменного тока от минус 8 до 8 В, пропорционального углу поворота сельсин-датчика от 0° до 180° и от 0° до минус 180° (количество ИК - 1)

7.19

да

да

4.17 Определение абсолютной погрешности воспроизведения напряжения постоянного тока, соответствующего значениям сопротивления постоянному току от 0 до 154 Ом (количество ИК - 2), от 65 до 235 Ом (количество ИК - 13) и от 0 до 2000 Ом (количество ИК - 13)

7.20

да

да

4.18 Оформление протокола поверки

7.21

да

да

4.19 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

7.22

да

да

3 СРЕДСТВА ПОВЕРКИ

3.1 Средства поверки приведены в таблице 2. Таблица 2

Номер пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.5 - 7.20

Мультиметр 34401А

Вспомогательное оборудование

7.5 - 7.20

Блок контроля БК-15

  • 3.2 Допускается применять средства поверки других типов, обеспечивающих измерение значений соответствующих величин с требуемой точностью.

  • 3.3 Все средства поверки должны быть утвержденных типов, исправны и должны иметь свидетельства о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1  При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

  • 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации на систему, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.4 К поверке допускаются лица, освоившие работу с системой и используемыми эталонами, изучившие настоящую инструкцию, аттестованные в установленном порядке и имеющие достаточную квалификацию.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха (20±5) °C;

относительная влажность воздуха при температуре (55±25) %;

атмосферное давление (95±10) кПа ((712±75) мм рт.ст.);

напряжение переменного тока (220±22) В;

частота напряжения переменного тока (50,0±0,5) Гц.

  • 5.2 Текущие значения условий поверки должны быть занесены в протокол поверки.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке система должна быть технически исправна. На ней должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.

  • 6.2 Рабочее место, особенно при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

  • 6.3 Проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов.

  • 6.4 Подготовку к работе средств поверки (рабочих эталонов), перечисленных в таблице 2, проводить в соответствии с Инструкциями и Руководствами по их эксплуатации.

  • 6.5 Проверить целостность электрических цепей ИК. Включить питание системы.

  • 6.6 Определение метрологических характеристик поверяемой системы должно проводиться по истечении времени установления рабочего режима, равного 40 мин.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Поверка измерительных приборов системы

    • 7.1.1  Проверить сроки поверки измерительных приборов станции контроля (мультиметр 34401 А, калибратор давления ADTS-405).

При истекшем сроке провести поверку в установленном порядке в организации, имеющей аккредитацию на право выполнения работ по поверке данного оборудования.

  • 7.1.2 Если приборы станции контроля имеют действующие свидетельства о поверке (не менее 9 месяцев до окончания срока их действия), провести поверку станции в соответствии с пп. 7.2 - 7.20 данной МП.

  • 7.2 Внешний осмотр

    • 7.2.1 При внешнем осмотре проверить:

- отсутствие механических повреждений;

  • - исправность органов управления (четкость фиксации положения переключателей и кнопок);

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания изоляции на внешних токоведущих частях системы;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - заземление электронных блоков системы;

  • - наличие товарного знака изготовителя, заводского номера системы и состояние лакокрасочного покрытия.

  • 7.2.2 Результаты проверки считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.3 Опробование

    • 7.3.1 Провести самоконтроль СКАО (КИВШ.468214.040РЭ NASK20005MI171-A-AJ-31-50-00A-343D. Самоконтроль станции).

    • 7.3.2 Результаты опробования считать положительными, если процесс опробования проходил без остановки и без выдачи причин отказа. В противном случае систему бракуют и направляют в ремонт.

  • 7.4 Подготовительные действия

    • 7.4.1 Включить систему согласно КИВШ.468214.040РЭ NASK20005MI171-A-AJ-31-50-00А-120А-А. Включение станции (во время запуска специального программного обеспечения (СПО) при выборе объекта контроля (ОК) выбрать «СКАО-2000-2-7 (поверка)», в строке «Заводской номер ОК» ввести номер СКАО-2000-2-7).

    • 7.4.2 Загрузить из базы данных ПК «ФРЕГАТ » тест «Тест поверки СКАО-2000-2-7».

    • 7.4.3 В окне «Процедуры тестирования» в колонке «Доступные тесты» выбрать тест «Тест поверки СКАО-2000-2-7» и нажать кнопку EHJ (далее - программа).

    • 7.4.4 Запустить тест кнопкой «Выполнить». В процессе выполнения теста в окне «Монитор» будет отображаться информация о прохождении поверки.

    • 7.4.5 Ввести в соответствующих окнах:

  • -  температуру окружающей среды;

  • -  относительную влажность воздуха;

  • -  атмосферное давление;

  • -  результаты внешнего осмотра («годен» или «не годен»);

  • -  результат опробования («годен» или «не годен»).

Примечания:

  • 1 В процессе выполнения теста система отображает информацию:

  • -  В окне «Монитор» о прохождении поверки.

  • -  В окне «Дальше» рекомендации поверителю. Необходимо следовать рекомендациям, выводимым в окне «Дальше».

  • 2 При отрицательном результате поверки измерительного канала (ПК) система в окне «Дальше» предложит «Повторить определение метрологических характеристик...?»:

  • -  Проверить правильность подключения соединителей.

  • -         Повторить поверку данного ПК.

  • -         При положительном результате продолжить поверку.

  • 3 Система заносит автоматически результаты измерений в базу данных (БД) ПК «ФРЕГАТ».

  • 7.5 Определение абсолютной погрешности сопротивления постоянному току 4 дифференциальных ПК (для ПК напряжения и сопротивления постоянному току, напряжения и частоты переменного тока) (количество ПК- 4)

    • 7.5.1 «Переведите все тумблеры на панели БУКП в верхнее положение. Подключите к панели СКАО в соединитель «Х69 Измерение» разъем «Х69 Диф. каналы» блока БК-15» перевести все тумблеры на панели БУКП в верхнее положение и подключить к соединителю «Х69 Измерение» панели коммутации станции соединитель «Х69 Диф. каналы» блока БК-15. В соединителе «Х69 Измерение» панели коммутации станции будут замкнуты попарно контакты 38 и 39, 40 и 41,42 и 43,44 и 45.

    • 7.5.2 В окне «Дальше» нажать «Да».

    • 7.5.3 Система отобразит результаты поверки.

    • 7.5.4 При появлении окна «Дальше» с сообщением «Отключите от панели СКАО соединитель «Х69 Диф. каналы»», отсоединить соединитель «Х69 Диф. каналы» блока БК-15 от панели коммутации станции.

    • 7.5.5  Результаты поверки считать положительными, если значения абсолютной погрешности измерений сопротивления постоянному току находятся:

  • -  для ПК № 1 в пределах ±0,05 Ом;

  • -  для ИК №№ 2, 3 и 4 в пределах ±2,0 Ом.

  • 7.6 Определение абсолютной погрешности воспроизведения и измерений напряжения постоянного тока от 0 до 10 В. Определение абсолютной погрешности воспроизведения напряжения постоянного тока от 0 до 5 В. Определение абсолютной погрешности воспроизведения и измерений напряжения постоянного тока от 0 до 33 В

    • 7.6.1 К панели коммутации станции подключить соединители блока БК-15:

  • - к соединителю Х23 станции - соединитель «АНАЛОГ.СИГНАЛ 19-36/3 Х23» блока БК-15;

  • - к соединителю Х60 станции - соединитель «ТВ, РД 28-37/1/ Х60» блока БК-15;

- к соединителю Х62 станции - соединитель «МКИО, СКТ Х62» блока БК-15.

  • 7.6.2 В окне «Дальше» нажать кнопку «Да» и следовать указаниям программы.

  • 7.6.3 Система отобразит результаты поверки.

  • 7.6.4 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока находятся:

    для диапазона от 0 до 10 В

    для диапазона от 0 до 5 В

    для диапазона от 0 до 33 В

    в пределах ±0,04 В (±0,04 В);

    в пределах ±0,02 В;

    в пределах ±0,1 В (±0,1 В).

  • 7.7  Определение абсолютной погрешности воспроизведения напряжения постоянного тока от минус 125 до плюс 260 мВ

    • 7.7.1 Необходимо следовать указаниям программы.

    • 7.7.2 Система отобразит результаты поверки.

    • 7.7.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения постоянного тока для диапазона от минус 125 до плюс 260 мВ находятся в пределах ±1,6 мВ.

    • 7.7.4 При появлении окна «Дальше» с сообщением «Отключите от панели СКАО соединитель «Х69 Измерение»», отсоединить соединитель «Х69 Измерение» блока БК-15 от панели коммутации станции. При появлении окна «Дальше» с сообщением «Подключите к панели СКАО соединитель «Х69 МКС1» блока БК-15 в разъем «Х69 Измерение» на панели СКАО» необходимо следовать указаниям программы.

  • 7.8  Определение абсолютной погрешности воспроизведения напряжения постоянного тока от минус 50 до плюс 50 мВ

    • 7.8.1 Система отобразит результаты поверки.

    • 7.8.2 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения постоянного тока для диапазона от минус 50 до плюс 50 мВ находятся в пределах ±0,25 мВ.

    • 7.8.3 При появлении окна «Дальше» с сообщением «.Отключите от панели СКАО соединитель «Х69 МКС1»», отсоединить соединитель «Х69 Измерение» блока БК-15 от панели коммутации станции. При появлении окна «Дальше» с сообщением «Подключите к панели СКАО соединитель «Х69 МКС2» блока БК-15 в разъем «Х69 Измерение» на панели СКАО» Необходимо следовать указаниям программы.

  • 7.9  Определение абсолютной погрешности воспроизведения напряжения постоянного тока от минус 75 до плюс 75 мВ

    • 7.9.1 Система отобразит результаты поверки.

    • 7.9.2 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения постоянного тока для диапазона от минус 75 до плюс 75 мВ находятся в пределах ±0,37 мВ.

    • 7.9.3 При появлении окна «Дальше» с сообщением «Отключите от панели СКАО соединитель «Х69 МКС2»» отсоединить соединитель «Х69 МКС2» блока БК-15 от панели коммутации станции.

    • 7.9.4 При появлении окна «Дальше» с сообщением «Подключите к панели СКАО соединитель «Х69 Измерение» блока БК-15 в разъем «Х69 Измерение» на панели СКАО» Необходимо следовать указаниям программы.

    • 7.9.5 При появлении окна «Дальше» с сообщениями

«Отключите разъём Х20 от соединителя «АС» на блоке БК-15», «Подключите разъём Х20 к соединителю «СКТ, ГЕН» блока БК-15» Необходимо следовать указаниям теста. При появлении сообщения «Соединитель Х20 подключен правильно?» проверьте подключение и Необходимо следовать указаниям теста.

  • 7.10 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 140 В частотой 400 Гц

    • 7.10.1 Система отобразит результаты поверки.

    • 7.10.2 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 140 В находятся в пределах ±0,55 В.

  • 7.11 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 6 В частотой от 300 до 3300 Гц

    • 7.11.1 Необходимо следовать указаниям программы.

    • 7.11.2 Система отобразит результаты поверки.

    • 7.11.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения переменного тока (абсолютной погрешности воспроизведения частоты переменного тока) находятся в пределах ±0,8 В (±5,5 Гц).

  • 7.12 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 7,6 В частотой 400 Гц

    • 7.12.1 Необходимо следовать указаниям программы.

    • 7.12.2 Система отобразит результаты поверки.

    • 7.12.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 7,6 В находятся в пределах ±0,025 В.

  • 7.13 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 12 В частотой 400 Гц

    • 7.13.1 Необходимо следовать указаниям программы.

    • 7.13.2 Система отобразит результаты поверки.

    • 7.13.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 12 В находятся в пределах ±0,075 В.

  • 7.14 Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 42 В частотой 400 Гц

    • 7.14.1 Необходимо следовать указаниям программы.

    • 7.14.2 Система отобразит результаты поверки.

    • 7.14.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения переменного тока находятся в пределах ±0,1 В.

  • 7.15 Определение абсолютной погрешности воспроизведения частоты от 320 до 480 Гц напряжения переменного тока 6 В

    • 7.15.1 Необходимо следовать указаниям программы.

    • 7.15.2 Система отобразит результаты поверки.

    • 7.15.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения частоты находятся в пределах ±1 Гц.

  • 7.16 Определение абсолютной погрешности воспроизведения частоты от 4 до 110 Гц и от 450 до 19200 Гц напряжения переменного тока 7 В

    • 7.16.1 Необходимо следовать указаниям программы.

    • 7.16.2 Система отобразит результаты поверки.

    • 7.16.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения частоты находятся:

для диапазона от 4 до ИОГцв пределах ±0,2 Гц.

для диапазона от 450 до 19200 Гц в пределах ±20 Гц.

  • 7.17 Определение абсолютной погрешности воспроизведения частоты от 2,5 до 91,7 Гц напряжения переменного тока от 1,5 до 7,0 В

    • 7.17.1 Необходимо следовать указаниям программы.

    • 7.17.2 Система отобразит результаты поверки.

    • 7.17.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения частоты находятся в пределах ±0,05 Гц.

  • 7.18 Определение абсолютной погрешности воспроизведения частоты от 7 до 6000 Гц напряжения переменного тока от 3 до 7 В

    • 7.18.1 Необходимо следовать указаниям программы.

    • 7.18.2 Система отобразит результаты поверки.

    • 7.18.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения частоты находятся в пределах ±0,07 Гц и значения абсолютной погрешности воспроизведения напряжения переменного тока находятся в пределах ±0,07 В.

  • 7.19 Определение абсолютной погрешности воспроизведения напряжения переменного тока от минус 8 до плюс 8 В, пропорционального углу поворота селъсин-датчика от 0° до 180° и от 0° до минус 180°

    • 7.19.1 Необходимо следовать указаниям программы.

    • 7.19.2 Система отобразит результаты поверки.

    • 7.19.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения переменного тока находятся в пределах ±0,02 В и значения абсолютной погрешности воспроизведения угла поворота сельсин-датчика находятся в пределах ±0,25°.

    • 7.19.4 При появлении окна «Дальше» с сообщениями «Отключите разъём Х20 от соединителя: СКТ, ГЕН» и «Подключите разъём Х20 к соединителю: R-датчики» переключить соединитель «Х20» блока БК-15.

  • 7.20 Определение абсолютной погрешности воспроизведения напряжения постоянного тока, соответствующего значениям сопротивления постоянному току от 0 до 154 Ом, от 65 до 235 Ом и от 0 до 2000 Ом

    • 7.20.1 Необходимо следовать указаниям программы.

    • 7.20.2 Система отобразит результаты поверки.

    • 7.20.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения постоянного тока, соответствующего значениям сопротивления постоянному току находятся:

для диапазона от 0 до 154 Ом в пределах ±0,0013 В;

для диапазона от 65 до 235 Ом в пределах ±0,0023 В;

для диапазона от 0 до 2000 Ом в пределах ±0,01 В.

  • 7.21 Оформление протокола поверки

    • 7.21.1 При завершении процедуры тестирования появится окно «Выбор шаблона протокола».

    • 7.21.2 Выбрать шаблон протокола «Поверка СКАО».

    • 7.21.3 В окне «Предварительный просмотр» будет создан «Протокол №________».

(форма протокола поверки в приложении А). Данный протокол поверки будет храниться в базе данных (БД) системы.

  • 7.21.4 Для вывода на печать протокола нажать кнопку “.

  • 7.21.5 Выключить СКАО (КИВШ.468214.013-02 РЭ Технологическая карта №213 «Выключение станции»).

  • 7.21.6 По результатам поверки выполнить действия, указанные в п. 9 «Оформление результатов поверки».

  • 7.22 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

  • - наименование ПО;

  • - идентификационное наименование ПО;

  • - номер версии (идентификационный номер) ПО;

  • - цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода);

  • - алгоритм вычисления цифрового идентификатора ПО.

Для этого:

  • 1. Установить программу HashTab. Если программа была установлена ранее, то перейти к п.4.

  • 2. На поставляемом с системой «CD» диске в папке HashTab 3.0 запустить файл установки HashTab Setup.exe.

  • 3. В открывшемся окне нажать кнопку «Next» и далее следовать указаниям системы по установке файла.

4 Проверка контрольной суммы программы PowerGraph.

  • 4.1 Открыть папку с программой PowerGraph. По умолчанию: «C:\Program Files\PowerGraph Professional». Найти файл «PGraphPE.exe».

  • 4.2. Нажать правую кнопку манипулятора «Мышь» на файл. В открывшемся меню выбрать «Свойства».

    *   9

    0ет> ДгЫвить в лржв ‘PCraphM.fjt

    Добавит» е *р»ив w отправит» no      ...

    50k Де&иыт»c *p>»s PGwpbPt tai' и отравит» nct-r™l

    Зэвр-елиты меню ’Пуск’

    Дсбаелвниа на панель быстрого лл.сч

    ЖО'СН Отправите

    been-

    CoJjat» ЙрЛЫС

    ь             Удалит»

    P6hr

    Пергимсисеаг»

    < ruin'

    (лейсты

    '* •••*•     ' ивз'ггтеггя*"»

    27.10.231114:20

    Файл 'MPS'

    Unms.t.f$u

    28 03.231110:51 $a»VTSU-

    4КЬ

    6 Kb

    • 6 Kb

    ОКБ

    • 7 КБ

    ОКБ

    6 КБ

    1 КБ

    • 8 КБ

    3 КБ

    КБ

    1КБ

    53 КБ

  • 4.3. В меню свойства выбрать вкладку «File Hashes».

Общие .....Версия        Совместимость - Aichive

File Hashes            Безопасность            Сводка

Имя        Величина хэша

CRC32      84C782ED

>-1Р5        ЕВ31 Э&О4С427Е62БЕ7йВ1 EC^2C'4FР6Б

SHA-1 04365A318BFC7D6C3D39268763D01E35A65EB41F

Опции HashTab

Сравнение хэша

о........             ....:

| Сравнить Файл [

ОК | |.....Отмена |

  • 4.4. В таблице напротив строки «md5» должен быть буквенно-цифровой код.

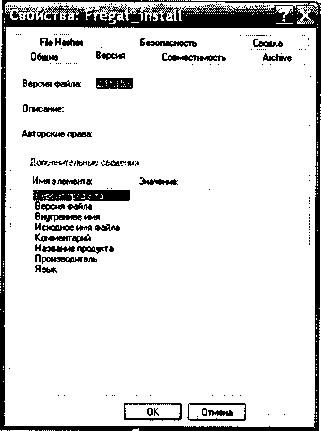

  • 4.5. Во вкладке «Версия» напротив строки «Версия файла » должен быть номер версии.

Результат подтверждения соответствия ПО считать положительными, если полученные идентификационные данные ПО (идентификационное наименование, номер версии, цифровой идентификатор), указанные во вкладках «Версия» и «File Hashes» соответствуют идентификационным данным, установленным в описании типа на системы.

8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Основная абсолютная погрешность напряжения

А, В,

рассчитывается

по формуле:

д — и изм  иуст ,

(1)

где

иизм - измеренное значение напряжения, В;

UycT - установленное значение напряжения, В.

При

прохождении тестирования система проводит

измерения

не менее пяти

значений внутри заданного диапазона сигнала или не менее пяти значений в каждой полярности диапазона сигнала, включая нулевое значение сигнала. Система проводит сравнения максимальной абсолютной погрешности измерений с заданными пределами допускаемой абсолютной погрешности и делает вывод - «годен» или «не годен».

При отрицательном результате после поверки ИК система в окне «Дальше» предложит «Повторить определение метрологических характеристик...?». Поверитель может, проверив правильность подключения соединителей, повторить поверку данного ИК, или продолжить поверку.

Результаты измерений заносятся автоматически в базу данных ПК «ФРЕГАТ».

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки заносятся в протокол поверки (Приложение А).

  • 9.2 При положительных результатах поверки оформляется свидетельство о поверке в соответствии с требованиями Приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин непригодности в соответствии с требованиями Приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

Начальник отдела 201 ФГУП «ВНИИМС»

М. Каширкина

Приложение А Образец протокола поверки

ПРОТОКОЛ Протокол № от . .20 г.

Поверки станции контроля авиационного оборудования СКАО-2000-2-7 (Поверка) №___________.

наземной автоматизированной системы контроля НАСК-2000-5-6 №_______________

Методика поверки, рабочие эталоны и вспомогательное оборудование: в соответствии с

КИВШ.468214.040МП.

Условия поверки: температура окружающей среды_______________________________________

относительная влажность воздуха________________________________________________

атмосферное давление________________________________________________________

Внешний осмотр__________________________________________________________________

Опробование________________________________________________________________________

Определение метрологических характеристик

ик

Диапазон

Пределы допускаемой абсолютной погрешности

Максимальная абсолютная погрешность измерений

Вывод

Дифференциальный ИК № 1

0 Ом

± 0,05 Ом

Ом

Дифференциальный ИК № 2

0 Ом

± 2,00 Ом

Ом

Дифференциальный ИК № 3

0 Ом

± 2,00 Ом

Ом

Дифференциальный ИК № 4

0 Ом

± 2,00 Ом

Ом

Определение абсолютной погрешности воспроизведения напряжения постоянного тока

от 0 до 5 В

± 0,02 В

В

Определение абсолютной погрешности воспроизведения напряжения постоянного тока

от 0 до 10В

± 0,04 В

В

Определение абсолютной погрешности измерений напряжения постоянного тока

от 0 до 10В

± 0,04 В

В

Определение абсолютной погрешности воспроизведения напряжения постоянного тока

от 0 до 33 В

±0,12 В

В

Определение абсолютной погрешности измерений напряжения постоянного тока

от 0 до 33 В

± 0,33 В

В

Определение абсолютной погрешности воспроизведения и измерений напряжения постоянного тока

от (-125) до +260 мВ

± 1,60 мВ

В

Определение абсолютной погрешности воспроизведения напряжения постоянного тока

от (-50) до +50 мВ

± 0,25 мВ

В

Определение абсолютной погрешности воспроизведения и измерений напряжения постоянного тока

от (-75) до +75 мВ

± 0,37 мВ

В

Определение абсолютной погрешности воспроизведение напряжения переменного тока, частотой 400 Гц

от 0 до 140 В

± 0,55 В

В

Определение абсолютной погрешности воспроизведения напряжения переменного тока от 0 до 6 В

от 300 до 3300 Гц

± 5,5 Гц

Гц

ик

Диапазон

Пределы допускаемой абсолютной погрешности

Максимальная абсолютная погрешность измерений

Вывод

Определение абсолютной погрешности воспроизведения напряжения переменного тока частотой от 300 до 3300 Гц

от 0 до 6 В

±0,8 В

В

Определение абсолютной погрешности воспроизведения напряжения переменного тока частотой 400 Гц

от 0 до 7,6 В

± 0,025 В

В

Определение абсолютной погрешности воспроизведения напряжения переменного тока частотой 400 Гц

от 0 до 12 В

± 0,075 В

В

Определение абсолютной погрешности воспроизведения напряжения переменного тока частотой 400 Гц

от 0 до 42 В

±0,10 В

в

Определение абсолютной погрешности воспроизведения частоты, напряжения переменного тока 6 В

от 320 до 480 Гц

± 1,00 Гц

Гц

Определение абсолютной погрешности воспроизведения частоты, напряжения переменного тока 7 В

от 4 до 110 Гц

± 0,20 Гц

Гц

Определение абсолютной погрешности воспроизведения частоты, напряжения переменного тока 7 В

от 450 до

19200 Гц

± 20,00 Гц

Гц

Определение абсолютной погрешности воспроизведения частоты напряжения переменного тока от 1,5 до 7 В

от 2,5 до 91,7 Гц

± 0,05 Гц

Гц

Определение абсолютной погрешности воспроизведения напряжения переменного тока частотой от 7 до 6000 Гц

от 3 до 7 В

± 0,07 В

В

Определение абсолютной погрешности воспроизведения частоты напряжения переменного тока от 3 до 7 В

7 до 6000 Гц

± 1 %

%

Определение абсолютной погрешности воспроизведения напряжения переменного тока, соответствующего углу поворота сельсин-датчика

от (- 8) до 8 В от 0° до 180° от 0° до (- 180°)

± 0,02 В

В

Определение абсолютной погрешности воспроизведения напряжения переменного тока, соответствующего углу поворота сельсин-датчика

от (- 8) до 8 В от 0° до 180° от 0° до (- 180°)

± 0,25°

о

Определение абсолютной погрешности воспроизведения напряжения постоянного тока, соответствующего значениям сопротивления постоянному току от 0 до 154 Ом

от 0 до 0,616 В

± 0,0013 в

в

Определение абсолютной погрешности воспроизведения напряжения постоянного тока, соответствующего значениям сопротивления постоянному току от 65 до 235 Ом

от 0,26 до 0,94 В

± 0,0023 В

в

ик

Диапазон

Пределы допускаемой абсолютной погрешности

Максимальная абсолютная погрешность измерений

Вывод

Определение абсолютной погрешности воспроизведения напряжения постоянного тока, соответствующего значениям сопротивления постоянному току от 0 до 2000 Ом

от 0 до 2 В

±0,01 В

В

Заключение:__________________________________________________________________

Поверитель:_____________________ _______________________________

подпись                   инициалы, фамилия

Дата поверки «____»____________20__г.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
