УТВЕРЖДАЮ

Генеральный директор

Тахеометры электронные серий R2, RIS

МЕТОДИКА ПОВЕРКИ

МП АПМ 07-17

г. Москва, 2017 г.

Настоящая методика поверки распространяется на тахеометры электронные серий R2, RIS (далее - тахеометры), производства «RUIDE SURVEYING INSTRUMENT СО., LTD.», КНР. и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения

7.2

Да

Да

3

Определение метрологических характеристик

7.3

-

-

3.1

Определение абсолютной погрешности и СКП измерений расстояний

7.3.1

Да

Да

3.2

Определение абсолютной погрешности и СКП измерений угла

7.3.2

Да

Да

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

Тахеометр электронный 1-го разряда по ГОСТ Р 8.750-2011 Линейные базисы по ГОСТ 8.750-2011

7.3.2

Стенд универсальный коллиматорный ВЕГА У КС (per. № 44753-16)

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с тахеометрами.

4 Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации, правилам по технике безопасности, действующие на месте проведения поверки и требованиям МЭК-825 «Радиационная безопасность лазерной продукции, классификация оборудования, требования и руководство для потребителей», а также правилам по технике безопасности при производстве топографогеодезических работ ПТБ-88.

5 Условия поверки

Поверка тахеометров может быть проведена в полевых или лабораторных условиях.

При проведении поверки в лабораторных условиях должны соблюдаться, следующие нормальные условия измерений:

  • - температура окружающей среды, °C                                      (20±5)

  • - относительная влажность воздуха. %, не более                              80

  • - атмосферное давление, мм рт. ст. (кПа)                                       630...800

(84,0... 106,7)

  • - изменение температуры окружающей среды во время поверки, °С/ч, не более 2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды от минус 20 до плюс 50 °C

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства измерений;

  • - тахеометр и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • - тахеометр и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики тахеометра;

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на тахеометр;

  • - оптические системы должны иметь чистое и равномерно освещенное поле зрения.

Если перечисленные требования не выполняются, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

7.2 Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения
  • 7.2.1 При опробовании должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов и узлов;

  • - дискретность отсчета измерения углов и расстояний должны соответствовать эксплуатационной документации.

  • 7.2.2 Проверку идентификационных данных программного обеспечения проводить следующим образом:

Идентификация встроенного программного обеспечения (далее - ВПО) для тахеометров электронных серии R2 осуществляется при включении поверяем^ тахеометра - на стартовом экране отображает номер версии ВПО.

Идентификация ВПО «RTS FIELD SOFTWARE» для тахеометров электронных серии RIS осуществляется следующим образом:

  • 1. Включить поверяемый тахеометр.

  • 2. Через интерфейс пользователя на стартовой странице в левом нижнем углу экрана

нажатием клавиши «1» необходимо вызвать контекстное меню.

В появившемся окне во закладке «ИНФ» будет отображен номер версии ВПО «RTS FIELD SOFTWARE».

Данные, полученные по результатам идентификации ПО, должны соответствовать таблице 3. Таблица 3

Серия

R2

RIS

Идентификационное наименование ПО

firmware

RTS FIELD SOFTWARE

Номер версии (идентификационный номер ПО), не ниже

16.04.27

160919&024

Если перечисленные требования не выполняются, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

7.3 Определение метрологических характеристик

7.3.1 Определение абсолютной погрешности и СКП измерений расстояний

Абсолютная погрешность измерений и СКГ1 измерений расстояний определяется путем сличения с эталонным тахеометром l-ro разряда по ГОСТ Р 8.750-2011.

Необходимо провести многократно, не менее 10 раз, измерения не менее 3 значений расстояний, действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого тахеометра и определены с помощью эталонного тахеометра 1-го разряда по ГОСТ Р 8.750-2011.

Абсолютная погрешность измерений (при доверительной вероятности 0,95) расстояний определяется по формуле:

п

где AS - абсолютная погрешность измерений j-го расстояния, мм;

Soj - эталонное (действительное) значение j-го расстояния, полученное по эталонному тахеометру, мм;

S i j - полученное значение j-го расстояния i-м приемом по поверяемому тахеометру, мм;

п1 - число приемов измерений j-ro расстояния.

СКП измерений каждой линии вычисляется по формуле:

! ms - СКП измерения j-ro расстояния, мм.

Значение абсолютной погрешности (при доверительной вероятности 0,95) и СКП измерений расстояний должны соответствовать значениям, приведённым в Приложении к настоящей методике поверки.

Если требование п.7.3.1 не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

7.3.2 Определение абсолютной погрешности и СКП измерений угла

Абсолютная погрешность и СКП измерений углов определяется на эталонном коллиматором стенде путем многократных измерений (не менее четырех циклов измерений, состоящих из измерений в положении «Круг право» (КП) и «Круг лево» (КЛ)) горизонтального угла (90±30)° и вертикального угла (более ±20°).

Абсолютная погрешность измерений (при доверительной вероятности 0,95) горизонтального и вертикального углов вычисляется по формуле:

п

<=1 \2

где Av, - абсолютная погрешность измерений горизонтального (вертикального) угла, "; Ndj - значение горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятое из свидетельства о поверке на него,

У,/-значение горизонтального (вертикального) угла по поверяемому тахеометру,". п - число измерений.

СКП измерений горизонтального и вертикального углов вычисляется по формуле:

где mvi - СКП измерений горизонтального (вертикального) угла,

Vi - разность между измеренным поверяемым тахеометром значением i-ro горизонтального (вертикального) угла и значением i-ro горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятому из свидетельства о поверке на него п - число измерений.

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности измерений углов не должны превышать значений, указанных в Приложении к настоящей методике поверки.

Если требование п.7.3.2 не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

  • 8.2 При положительных результатах поверки, тахеометр признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и / или поверительного клейма.

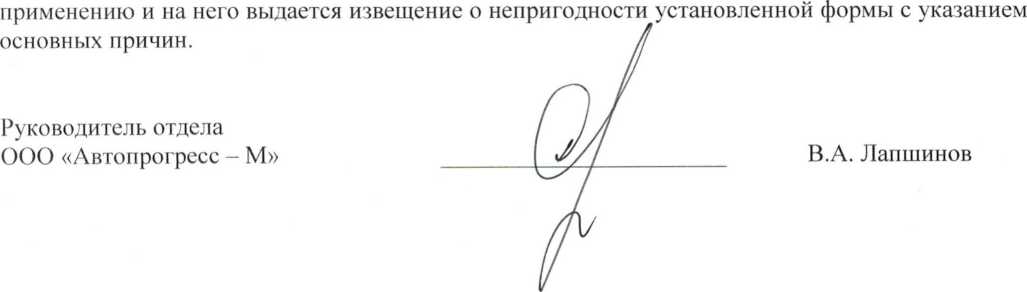

  • 8.3 При отрицательных результатах поверки, тахеометр признается непригодным к

ПРИЛОЖЕНИЕ (обязательное)

Метрологические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристик

Значение

Модификация

R2

R2 Pro

RIS

RIS Pro

Диапазон измерений:

-углов, 0

- расстояний, м:

  • - отражательный режим на 1 призму

  • - диффузный режим

от 0,5 до 400

от 0 д<

от 0,5 дс

от 0,5 до 8002)

э 360

4000” от 0,5 до 600

от 0,5 до 8002)

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0.95), "

±4

Допускаемая средняя квадратическая погрешность измерений углов, "

2

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

  • - отражательный режим на 1 призму

  • - диффузный режим                       ,

±2-(2+2-10‘6-D)

±2-(3+2-10'6-D),

где D - измеряемое расстояние, мм

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

  • - отражательный режим на 1 призму

  • - диффузный режим

2+2-10’6-D

3+2-10'6-D,

где D - измеряемое расстояние, мм

” - диапазон измерений расстояний зависит от внешних условий проведения измерений

2) - измерения на поверхность с коэффициентом диффузного отражения 0,9 (в соответствии с ГОСТ 8.557-2007)
