Приложение Г

СОГЛАСОВАНО Руководитель ГЦИ СИ ФГУ «Нижегородский ЦСМ» ____________ И.И.Решетник « 21 » мая 2007 г.

Инв.№ подл. Подп. и дата        Взам. инв.№ Инв.№ дубл. Подп. и дата

СЧЁТЧИКИ

ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЁХФАЗНЫЕ СТАТИЧЕСКИЕ

«МЕРКУРИЙ 230»

Методика поверки

АВЛГ.411152.021 РЭ1

СОДЕРЖАНИЕ

Подп. и дата

ю >s

Ct

Ol

tn ZE S

Ol Z

tn

ZE

S

ro

CO m

1

Вводная часть

3

2

Операции и средства поверки

5

3

Требования безопасности

5

4

Условия поверки и подготовка к ней

6

5

Проведение поверки

6

6

Оформление результатов поверки

17

ПРИЛОЖЕНИЕ А Блок-схема подключения счётчиков к ПЭВМ

18

ПРИЛОЖЕНИЕ Б Форма протокола поверки

19

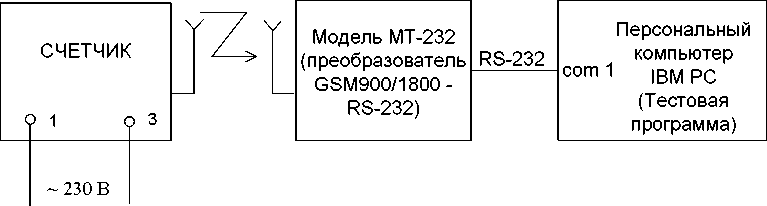

ПРИЛОЖЕНИЕ В Схема подключения счётчика при проверке GSM- модема

20

ПРИЛОЖЕНИЕ Г Схема подключения счётчика при проверке PLC-модема

21

го te CI

с; CI О

С

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

Пров.

Н.контр.

Утв.

Счётчики электрической энергии трёхфазные статические «Меркурий 230» Методика поверки

АВЛГ.411152.021 РЭ1

Лит.

Лист

Листов

2

22

1 Вводная часть

  • 1.1 Счётчики подлежат государственному метрологическому контролю и надзору.

Поверка счётчиков осуществляется только органами Государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

Настоящий раздел составлен с учётом требований ПР50.2.006-94 и в соответствии с требованиями ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52322-2005 в части счётчиков активной энергии, ГОСТ Р 52425-2005 в части счётчиков реактивной энергии и устанавливает методику первичной, периодической и внеочередной поверки счётчиков «Меркурий 230», а также объём, условия поверки и подготовку к ней.

Структура условного обозначения счётчиков, на которые распространяется данная методика поверки:

«МЕРКУРИЙ 230ART2 - ХХ F(P)QC(R)RSIL(G)DN», где МЕРКУРИЙ - торговая марка счётчика;

230 - серия счётчика;

ART2 - тип измеряемой энергии, а именно:

  • - А - активной энергии;

  • - R - реактивной энергии;

  • -  Т - наличие внутреннего тарификатора;

  • - 2 - двунаправленный (отсутствие цифры 2 означает, что счётчик однонаправленный);

ХХ - модификации, подразделяемые по току, напряжению и классу точности, приведены в таблице 1.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Таблица 1

Модификации счётчика (0Х)

Класс точности при измерении

Номинальное напряжение (ином), В

Номинальный (базовый) ток 1ном(1б), А

Максимальный ток 1макс, А

активной энергии

реактивной энергии

00

0,5S

1,0

3*57,7(100)

5

7,5

01

1,0

2,0

3*230(400)

5

60

02

1,0

2,0

3*230(400)

10

100

03

0,5S

1,0

3*230(400)

5

7,5

F - наличие профиля, журнала событий и других дополнительных функций (отсут-

ствие F - нет профиля и дополнительных функций);

P - кроме функции F дополнительно наличие профиля, журнала событий и других дополнительных функций для мощности потерь;

Q - показатель качества электроэнергии (отсутствие Q - отсутствие показателя качества электроэнергии

R(C)RIL(G) - интерфейсы, а именно:

  • - С - CAN или R - RS-485;

  • - R - дополнительный интерфейс RS-485 (отсутствие R - отсутствие дополнительного интерфейса);

  • -  I - IrDA (отсутствие I - отсутствие IrDA);

  • -  L - PLC-модем (отсутствие L - отсутствие PLC-модема);

  • - G - GSM-модем (отсутствие G - отсутствие GSM-модема);

S - внутреннее питание интерфейсов (отсутствие S - питание интерфейсов внешнее);

D - внешнее питание (отсутствие D - отсутствие внешнего питания);

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы).

  • 1.2 При выпуске счётчиков из производства и после ремонта проводят первичную поверку.

  • 1.3 Первичной поверке подлежит каждый экземпляр счётчиков.

  • 1.4 Межповерочный интервал - 10 лет.

  • 1.5 Периодической поверке подлежат счётчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

  • 1.6 Внеочередную поверку производят при эксплуатации счётчиков в случае:

  • -  повреждения знака поверительного клейма (пломбы) и в случае утраты формуляра;

  • -  ввода в эксплуатацию счётчика после длительного хранения (более половины межповерочного интервала);

  • -  проведения повторной юстировки или настройки, известном или предполагаемом ударном воздействии на счётчик или неудовлетворительной его работе;

  • -  продажи (отправки) потребителю счётчиков, не реализованных по истечении срока, равного половине межповерочного интервала.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

АВЛГ.411152.021 РЭ1

Лист

4

Изм.

Лист

№ докум.

Подп.

Дата

2 Операции и средства поверки

2.1 Выполняемые при поверке операции, а также применяемые при этом средства поверки указаны в таблице 2.

Последовательность операций проведения поверки обязательна.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Таблица 2 - Последовательность операций поверки

Наименование операции

Номер пункта

Наименование средств поверки, технические характеристики

1. Внешний осмотр

5.1

2. Проверка электрической прочности изоляции

5.2

Установка для   испытания электрической

прочности изоляции УПУ-10 пост. и перем. напряжением 0 - 4000 В

3. Проверка метрологических характеристик счётчиков

5.3 - 5.4

Установка К68001: класс точности 0,05; номинальное напряжение 3*230/380 В, 3*57,7/100 В; ток (0,01...100) А.

Источники питания Б5-30: постоянное напряжение (5....24) В, ток (0...50) мА.

Персональный компьютер с операционной системой Windows-9X,-2000,-XP c последовательным портом RS-232.

Преобразователь интерфейсов «Меркурий 221»

Преобразователь «GSM»

Технологическое приспособление «RS-232 -PLC»

Тестовое программное обеспечение «Конфигуратор счётчиков трёхфазных Меркурий» и « BMonitor»

3.1. Проверка функционирования счётчика

5.3

3.2. Определение значений погрешностей счётчиков

5.4

3.3. Проверка порога чувствительности и отсутствия самохода

  • 5.4.4

  • 5.4.5

  • 5.4.6

3.4. Проверка точности хода часов

4. Оформление результата поверки

6

Допускается проведение поверки счётчиков с применением средств поверки, не указанных в таблице 2, но обеспечивающих определение и контроль метрологических характеристик поверяемых счётчиков с требуемой точностью.

3 Требования безопасности

3.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.075 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

  • 4 Условия поверки и подготовка к ней

    • 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям ПР 50.2.006-94.

    • 4.2 счётчики должны быть испытаны в корпусе с установленным кожухом;

  • -  до проведения любых испытаний цепи должны быть под напряжением в течение не менее 10 мин;

  • -  порядок чередования фаз должен соответствовать порядку, указанному на схеме подключения счётчика;

  • -  нормальные условия должны соответствовать указанным в таблице 8 ГОСТ Р 52323 и таблице 11 ГОСТ Р 52322;

  • -  требования к испытательному оборудованию должны соответствовать МЭК 60736.

  • 4.3 Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующее клеймо поверки.

  • 5 Проведение поверки

    • 5.1 Внешний осмотр (п.1. таблица 2).

      • 5.1.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

  • -  лицевая панель счётчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации;

  • -  во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

  • -  на крышке зажимной колодки счётчика должна быть нанесена схема подключения счётчика к электрической сети;

  • -  в комплекте счётчика должны быть: формуляр АВЛГ.411152.021 ФО и руководство по эксплуатации АВЛГ.411152.021 РЭ.

  • 5.1.2 На лицевую часть панели счётчиков должны быть нанесены офсетной печатью или другим способом, не ухудшающим качества:

  • -  условное обозначение типа счётчика: «Меркурий 230А» «Меркурий 230AR» или «Меркурий 230ART» или «Меркурий 230ART2» с соответствующими индексами;

  • -  класс точности по ГОСТ 8.401;

  • -  условное обозначение единиц учёта электрической энергии;

  • -  передаточное число основного передающего устройства (A);

  • -  передаточное число поверочного выхода (В);

  • -  номер счётчика по системе нумерации предприятия-изготовителя;

  • -  номинальный (или базовый) и максимальный ток;

  • -  номинальное напряжение;

  • -  номинальная частота энергосети;

  • -  товарный знак предприятия-изготовителя;

  • -  год изготовления счётчика;

  • -  знак утверждения типа по ПР 50.2.009;

  • -  знак соответствия по ГОСТ Р 50460;

  • -  испытательное напряжение изоляции (символ С2 по ГОСТ 23217);

  • -  ГОСТ Р 52320, ГОСТ Р 52323, ГОСТ Р 52322, ГОСТ Р 52425 (в зависимости от класса точности и вида измеряемой энергии);

    АВЛГ.411152.021 РЭ1

    Лист

    6

    Изм.

    Лист

    № докум.

    Подп.

    Дата

  • -  условное обозначение подключения счётчиков к электрической сети по ГОСТ 25372;

  • -  знак П=П по ГОСТ 25874.

  • 5.2 Проверка электрической прочности изоляции (п.2. таблица 2).

    • 5.2.1 При проверке электрической прочности изоляции испытательное напряжение

подают начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5  10) с.

  • 5.2.2 Результат проверки считают положительным, если электрическая изоляция выдерживает в течение 1 минуты напряжение переменного тока частотой 50 Гц согласно таблицы 3.

Таблица 3

Номера контактов испытуемых счётчиков

Величина испытательного напряжения

ХТ1-ХТ16

ХТ17 - ХТ26, «земля»

4 кВ

ХТ20, ХТ22, ХТ25

XT17, XT21, ХТ26

2 кВ

ХТ20, ХТ22, ХТ25

XT18, XT19, ХТ23, ХТ24

XT17, XT21, ХТ26

XT18, XT19, ХТ23, ХТ24

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

  • 5.3 Проверка функционирования счётчиков (п.3.1. таблица 2).

    • 5.3.1 Проверку функционирования проверяемых счётчиков проводят на измерительной установке К68001 во время десятиминутного самопрогрева.

При этом проверяются:

  • -  функционирование интерфейсов связи;

  • -  функционирование GSM-модема;

  • -  функционирование PLC- модема;

  • -  функционирование жидкокристаллического индикатора;

  • -  считывание и запись информации по интерфейсу.

Для обмена информацией со счётчиками с помощью IBM PC изготовитель (по отдельному заказу) предоставляет на магнитных носителях тестовое программное обеспечение «Конфигуратор счётчиков трёхфазных Меркурий».

  • 5.3.2 Проверка функционирования интерфейса, считывания и записи информации по интерфейсу.

Подключить цепи последовательного интерфейса счётчика через преобразователь интерфейса «Меркурий 221» к порту RS-232 персонального компьютера в соответствии с приложением А. Запустите программу «Конфигуратор счётчиков трёхфазных Меркурий».

  • 5.3.2.1 Проверка функционирования интерфейса связи CAN (или RS-485 или IrDA или GSM-модема).

  • 5.3.2.2 Войти в меню «ПАРАМЕТРЫ»- «ПАРАМЕТРЫ СОЕДИНЕНИЯ» и выбрать подпрограмму «УСТАНОВКА ПОРТА». В окне «УСТАНОВКА ПОРТА» установить следующие параметры соединения:

  • -  «Установка порта» - ПЭВМ;

  • -  «Порт» - СОМ 1 или СОМ 2 (порт, к которому подключен преобразователь);

  • -  «Скорость» - 9600;

    АВЛГ.411152.021 РЭ1

    Лист

    7

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

  • -  «Четность» - нет;

  • -  «Стоп бит» - 1;

  • -  «Контрольная сумма» - CRC;

  • -  адрес прибора (последние три цифры заводского номера или 0).

С помощью манипулятора «мышь» нажать кнопку «ТЕСТ КАНАЛА СВЯЗИ». При нормальной работе интерфейса в окне «ФРЕМ МОНИТОР» появится сообщение «Прием» и «Передача» с кодами ответа. В строке «Сообщение» должно высветится «Успешное завершение обмена».

  • 5.3.3 Проверка функционирования PLC-модема.

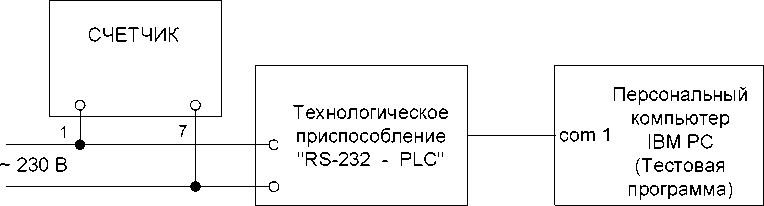

При проверке работы счётчика с PLC-модемом необходимо собрать схему в соответствии с приложением Г.

Убедиться, что адрес PLC-модема установлен верно. Запустить программу «BMonitor». Включить технологическое приспособление (концентратор «Меркурий-225») и счётчик. Сконфигурировать концентратор. Через время не более 5 мин на экране монитора персонального компьютера (ПК) в соответствующем разделе (окне) программы «BMonitor» должно появиться значение накопленной энергии в кВт-ч в соответствии с текущим режимом работы счётчика.

Сравнить эти показания с показаниями на ЖКИ счётчика. Если они совпадают, то PLC-модем в счётчике функционирует нормально

  • 5.3.4 Проверка считывания энергетических показаний со счётчика через интерфейс CAN (или RS-485 или IrDA или GSM-модем).

    • 5.3.4.1 Выполнить операции указанные в п.5.3.3.1. Выбрать окно « УРОВЕНЬ ДОСТУПА» и установить уровень доступа 1. В окне «ПАРОЛЬ КАНАЛА СВЯЗИ» установить пароль «111111». С помощью манипулятора «мышь» нажать кнопку « ОТКРЫТЬ КАНАЛ СВЯЗИ». При успешном выполнении команды в окне «Сообщение» должно высветиться «Успешное завершение обмена».

    • 5.3.4.2 Войти в меню «ПАРАМЕТРЫ» - «ПАРАМЕТРЫ СЧЁТЧИКА» и выбрать подпрограмму «Энергия».

На экране монитора ПЭВМ появится окно «Энергия», в которой будет таблица с данными по каждому тарифу и суммарное значение о потребленной энергии с нарастающим итогом.

  • 5.3.4.3 Сравнить показания счётчика и показания в окне «Энергия» на экране монитора ПЭВМ. Показания должны быть одинаковыми.

  • 5.3.5 Проверка переключения тарифов в счетчике через интерфейс.

    • 5.3.5.1 Выполнить операции согласно п.5.3.4.1.

    • 5.3.5.2 Войти в меню «ПАРАМЕТРЫ» - «ПАРАМЕТРЫ СЧЕТЧИКА» и выбрать подпрограмму «Тариф».

На экране монитора ПЭВМ появится окно «Тариф», в котором будет отображено окно с двумя разделами: «разрешение режима» - однотарифного или многотарифного и «выбор тарифа» - выбор одного из четырёх тарифов.

  • 5.3.5.3 В разделе «разрешения тарифа» установить флаг разрешения многотарифного ановить флаг разрешения «тарифа 1» и послать коман-» на командной строке программы «Конфигуратор...».

    режима, в разделе «выбор тарифа» уст ду записи в счетчик нажав кнопку « L|_

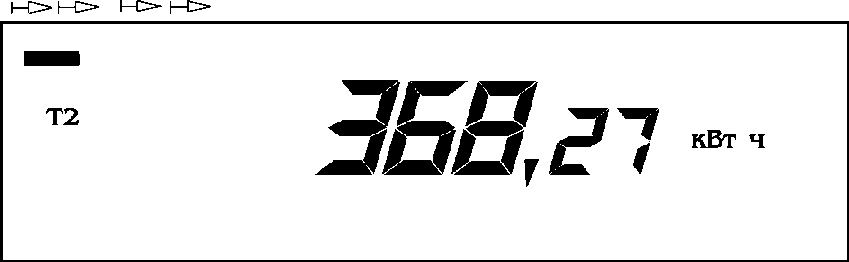

5.3.5.4 Убедиться, что на жидкокристаллическом индикаторе счетчика загорится криптограмма «Т1».

5.3.5.5 Повторить операции п.5.3.5.3 и записать последовательно разрешение работать по тарифу 2, тарифу 3 и тарифу 4. Убедиться, что на жидкокристаллическом индикаторе счетчика загорится криптограмма «Т2», «Т3» и «Т4» соответственно.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

  • 5.3.6 Проверка записи и считывания тарифного расписания и расписания праздничных дней (только для счётчиков с внутренним тарификатором).

Войти в меню «ПАРАМЕТРЫ» - «ПАРАМЕТРЫ СЧЁТЧИКА» и выбрать подпрограмму «Тарифное расписание». При этом на экране монитора появится окно «Тарифное расписание». Установить необходимое тарифное расписание и расписание праздничных дней (праздничным днём может быть любой день). Для ускоренной записи тарифного расписания и расписания праздничных дней можно использовать готовые файлы с расширением «.txt», поставляемые совместно с конфигуратором или созданных отдельно.

Запись и считывание производится с помощью кнопок «Прочитать из счётчика» и «Записать в счётчик», находящихся в верхней части конфигуратора.

  • 5.3.7 Проверка установки разрешения/запрещения перехода с «летнего» времени на «зимнее» и обратно (только для счётчиков с внутренним тарификатором).

Войти в меню «ПАРАМЕТРЫ» - «ПАРАМЕТРЫ СЧЁТЧИКА» и выбрать подпрограмму «Время». При этом на экране монитора появится окно «Время». При необходимости установить: автоматический переход на летнее/зимнее время - разрешён или запрещён. Если автоматический переход на летнее/зимнее время разрешён, необходимо задать время перехода на «летнее» и «зимнее» время соответственно.

По окончании установки времени в окне «Конфигуратора ...» запрограммировать счётчик с помощью кнопки «Записать в счётчик», находящейся в верхней части.

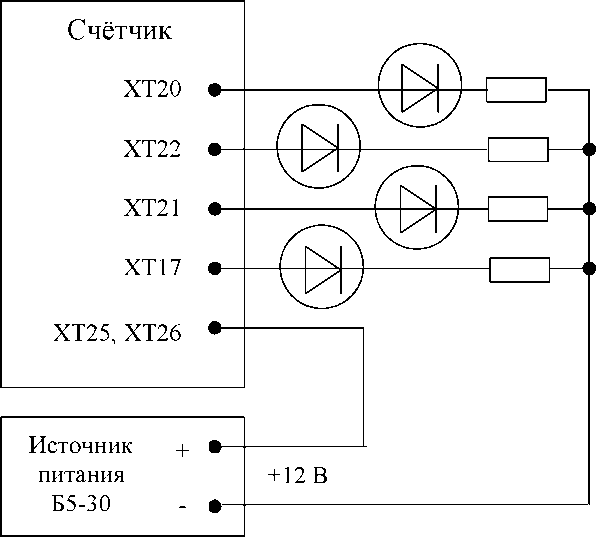

  • 5.3.8 Проверка управления внешними устройствами включения/отключения нагрузки.

Войти в меню «ПАРАМЕТРЫ» - «ПАРАМЕТРЫ СЧЁТЧИКА» и выбрать подпрограмму «Управление нагрузкой». При этом на экране монитора появится окно «Управление нагрузкой», в котором предусмотрены следующие режимы управления нагрузкой: «Выход (контакты 21, 26)» - определяет функции выхода («телеметрия»/управление нагрузкой), «Нагрузка» - режимы разрешения включения или отключения нагрузки по выходу (контакты 21, 26), «Контроль превышения лимита мощности» и «Контроль превышения лимита энергии» (запрещён, разрешён). Кроме того, на экране выводится таблица, в которую необходимо внести значения параметров лимита мощности, а также лимиты энергии по каждому тарифу.

Установить функцию выхода (контакты 21, 26) в режим управления нагрузкой. Ввести в таблицу значение лимита мощности 0,05 кВт и значение лимита энергии по каждому тарифу 0,05 кВт-ч.

Измерить состояние импеданса выхода (контакты 21, 26) по методике 5.15. Если мощность в нагрузке не превышает установленного значения и значение потреблённой энергии не превышает установленного лимита, то выход (контакты 21, 26) должен находиться в состоянии «разомкнуто». При подаче команды по интерфейсу - «отключить нагрузку» или при превышении установленного лимита выход (контакты 21, 26) должен находиться в состоянии «замкнуто».

По окончании программирования режима управления нагрузкой запрограммировать счётчик с помощью кнопки «Записать в счётчик», находящейся в верхней части конфигуратора.

  • 5.3.9 Проверка функционирования жидкокристаллического индикатора.

    • 5.3.9.1 При включении счётчика на жидкокристаллическом индикаторе (далее ЖКИ) появляется количество активной энергии, потребленное по текущему тарифу за все время функционирования счётчика. Эта величина индицируется в кВт-ч, с дискретностью 0,01 кВт-ч (два знака после запятой). Справа от этого числа указываются единицы, в которых выражена показываемая величина (кВт- ч). Номер текущего тарифа показан слева (Т1 - первый тариф, Т2 - второй, Т3 - третий, Т4 - четвертый). В верхней части ЖКИ находятся элементы, которые индицируют вид энергии: А+ (А-, R+, R-).

      АВЛГ.411152.021 РЭ1

      Лист

      9

      Изм.

      Лист

      № докум.

      Подп.

      Дата

      A+ А- R+ R-

      Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

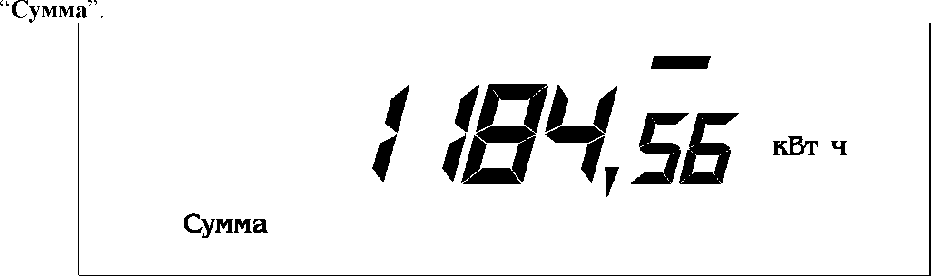

    • 5.3.9.2 Счётчик имеет два режима индикации: ручной и автоматический.

В автоматическом режиме на экран ЖКИ последовательно выводится информация о накопленной активной и реактивной энергии по каждому тарифу и сумма по всем тарифам для каждого вида энергии. Количество параметров не более 12 и не менее одного и программируется с помощью программы «Конфигуратор ..». Длительность индикации параметров также задается программой «Конфигуратор ...».

  • 5.3.9.3 В ручном режиме при нажатии на клавишу «ВВОД» циклически изменяется информация на ЖКИ следующим образом: сумма накопленной активной энергии по всем действующим тарифам. При следующем нажатии клавиши «ВВОД» индицируется величина накопленной активной энергии по тарифу 1 с указанием номера тарифа, при дальнейшем нажатии клавиши «ВВОД» последовательно индицируется величина накопленной активной энергии по тарифу 2, 3, 4 с указанием номера тарифа. После последнего тарифа (если счётчик четырёхтарифный, то после четвёртого, если трёхтарифный - после третьего, если двухтарифный - после второго) индицируется сумма накопленной реактивной энергии по всем действующим тарифам, последующее нажатие клавиши «ВВОД» индицирует величина накопленной реактивной энергии по тарифу 1 с указанием номера тарифа. При дальнейшем нажатии клавиши «ВВОД» последовательно индицируется величина накопленной реактивной энергии по тарифу 2, 3, 4 с указанием номера тарифа. При этом слева индицируется номер, показываемого тарифа, а если индицируется сумма, то в нижней части появляется надпись

Количество выводимой информации на ЖКИ определяется «Конфигуратором .», но не превосходит более 12 параметров и не менее одного.

  • 5.3.9.4 Проверка индикации вспомогательных параметров.

При коротком нажатии клавиши «» на экране ЖКИ высвечиваются вспомогательные параметры в следующей последовательности: активная мощность - реактивная мощность - полная мощность - напряжение сети - угол между фазами - ток в нагрузке - cos ф - частота сети, а для счётчиков с внутренним тарификатором - текущее время - текущая дата.

Выбор параметра осуществляется при длительном (более 3 сек) нажатии клавиши

« о ».

АВЛГ.411152.021 РЭ1

Лист

10

Изм.

Лист

№ докум.

Подп.

Дата

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

При коротком нажатии клавиши «С > » выводится на экран ЖКИ значение параметра суммарное и по каждой фазе в отдельности. При индикации напряжения и тока сети -суммарное значение не индицируется. Значение частоты сети как суммарное так и по фазам также не индицируется.

Если в течение действия таймаута возврата в автоматический режим (5^255 с) кнопка «Q~  » не нажимается, то индикатор переходит в режим автоматической индикации.

  • 5.3.10 Проверку функционирования суммирующих устройств счётчиков проводят на измерительной установке К68001. Подключите счётчик к установке К68001. Установите на К68001 напряжение (230 ± 4) В (или (57,7 ± 1) В), ток в нагрузке отсутствует. Запишите значение потребленной электроэнергии с ЖКИ.

Установите на установке ток 10 А или 5 А при коэффициенте мощности 1,0 в каждой фазе При этом должно происходить увеличение значения потребленной электроэнергии.

Если все описанные действия завершились успешно, то счётчик функционирует исправно.

  • 5.4 Определение порога чувствительности, отсутствия самохода, значений погрешности счётчика, точности хода часов (пп.3.2, 3.3, 3.4 таблица 2).

    • 5.4.1 Погрешность счётчика определяют методом непосредственного сличения на установке К68001. Часть испытаний проводится в режиме телеметрии, часть - в режиме поверки. Переключение проводится по команде интерфейса.

Испытание счётчиков класса точности 1,0 при измерении активной энергии, активной (полной мощности) по ГОСТ Р 52322 и класса точности 0,5S при измерении активной энергии, активной (полной) мощности по ГОСТ Р 52323 проводят при значениях информативных параметров входного сигнала, указанных в таблице 4. Испытание счётчиков класса точности 1 и 2 при измерении реактивной энергии и реактивной мощности по ГОСТ Р 52425 проводят при значениях информативных параметров входного сигнала, указанных в таблице 5. Испытания проводят для прямого и обратного направления активной и реактивной энергии и мощности методом непосредственного сличения на установке K68001 или с применением эталонного счётчика ЦЭ7008 и источника фиктивной мощности МК7006.

Таблица 4 - Значения информативных параметров входного сигнала при измерении активной энергии и активной (полной) мощности.

№ п/п

Информативные параметры входного сигнала

Предел допустимого значения погрешности при измерении активной энергии и мощности, %

Время измерения, с

Напряжение, В

Ток, А

Cos ф

Основной режим

Поверочный режим

класс точности

0,5S

1

1

3*ином

3*0,011ном

1,0

±1,0

-

-

60

2

3*ином

3*0,051ном(1б)

1,0

±0,5

±1,5

-

60

3

3*ином

3*0,11б

1,0

-

±1,0

-

60

4

3*ином

3*1ном(1б)

1,0

±0,5

±1,0

30

-

5

3*ином

3*1макс

1,0

±0,5

±1,0

30

-

6

3*ином

3*0,021ном

0,5инд

±1,0

-

-

60

7

3*ином

3*0,021ном

0,8емк

±1,0

-

-

60

8

3*ином

3*0,11ном(1б)

0,5инд

±0,6

±1,5

-

60

9

3*ином

3*0,11ном(1б)

0,8емк

±0,6

±1,5

-

60

АВЛГ.411152.021 РЭ1

Лист

11

Изм.

Лист

№ докум.

Подп.

Дата

10

3*ином

3*0,21б

0,5инд

-

±1,0

-

60

11

3*ином

3*0,21б

0,8емк

-

±1,0

-

60

12

3*ином

3*1ном(1б)

0,5инд

±0,6

±1,0

30

-

13

3*ином

3*1ном(1б)

0,8емк

±0,6

±1,0

30

-

14

3*ином

3*1макс

0,5инд

±0,6

±1,0

30

-

15

3*ином

3*1макс

0,8емк

±0,6

±1,0

30

-

16

3*ином

1*0,051ном

1,0

±0,6

-

-

60

17

3*ином

1*0,11б

1,0

-

±2,0

-

60

18

3*ином

1*1ном(1б)

1,0

±0,6

±2,0

30

-

19

3*ином

1* 1макс

1,0

±0,6

±2,0

30

-

20

3*ином

1*0,11ном

0,5инд

±1,0

-

-

60

21

3*ином

1*0,21б

0,5инд

-

±2,0

-

60

22

3*ином

1*1ном(1б)

0,5инд

±1,0

±2,0

30

-

23

3*ином

1* 1макс

0,5инд

±1,0

±2,0

30

-

Испытания 16-23 (Таблица 4) с однофазной нагрузкой при симметрии фазных напряжений необходимо проводить последовательно для каждой из фаз отдельно.

Примечание - По таблице 4 проводят испытания счётчиков как для прямого так и для обратного направления активной энергии и мощности.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Таблица 5 - Значения информативных параметров входного сигнала при измерении реактивной энергии и мощности.

№ п/п

Информативные параметры входного сигнала

Предел допустимого значения погрешности при измерении реактивной энергии и мощности, %

Время измерения, с

Напряжение, В

Ток, А

sin ф (при инд. или емк. нагрузке)

Основной режим

Поверочный режим

класс точности

1

2

1

3*ином

3*0,021ном

1,0

±1,5

-

-

60

2

3*ином

3*0,051ном(1б)

1,0

±1,0

±2,5

30

-

3

3*ином

3*0,101б

1,0

-

±2,0

30

-

4

3*ином

3*1ном(1б)

1,0

±1,0

±2,0

30

-

5

3*ином

3*1макс

1,0

±1,0

±2,0

30

-

6

3*ином

3*0,051ном

0,5инд

±1,5

-

-

60

7

3*ином

3*0,051ном

0,5емк

±1,5

-

-

60

8

3*ином

3*0,101ном(1б)

0,5инд

±1,0

±2,5

-

60

9

3*ином

3*0,101ном(1б)

0,5емк

±1,0

±2,5

-

60

10

3*ином

3*0,201б

0,5инд

-

±2,0

30

-

11

3*ином

3*0,201б

0,5емк

-

±2,0

30

-

12

3*ином

3*1ном(1б)

0,5инд

±1,0

±2,0

30

-

13

3*ином

3*1ном(1б)

0,5емк

±1,0

±2,0

30

-

14

3*ином

3*1макс

0,5инд

±1,0

±2,0

30

-

15

3*ином

3*1макс

0,5 емк

±1,0

±2,0

30

-

АВЛГ.411152.021 РЭ1

Лист

12

Изм.

Лист

№ докум.

Подп.

Дата

17

3*ином

1 *0,051ном

1,0

±1,5

-

-

60

18

3*ином

1*0,10(1б)

1,0

-

±3,0

-

60

19

3*ином

1 *0,101ном

0,5инд

±1,5

-

-

60

20

3*ином

1 *0,101ном

0,5емк

±1,5

-

-

60

21

3*ином

1*0,201б

0,5инд

-

±3,0

-

60

22

3*ином

1*0,201б

0,5емк

-

±3,0

-

60

23

3*ином

1 *1ном(1б)

1,0

±1,5

±3,0

-

60

24

3*ином

1 *1ном(1б)

0,5инд

±1,5

±3,0

-

60

25

3*ином

1 *1ном(1б)

0,5емк

±1,5

±3,0

-

60

26

3*ином

1 * 1макс

1,0

±1,5

±3,0

30

-

27

3*ином

1 *1макс

0,5инд

±1,5

±3,0

30

-

28

3*ином

1 *1макс

0,5 емк

±1,5

±3,0

30

-

  • 5.4.2 Проверка порога чувствительности.

Перед началом проверки необходимо перевести импульсный выход счётчика в режим поверки. Выбранному виду энергии должен соответствовать, подключаемый к установке, импульсный выход счётчика.

Проверку порога чувствительности проводят для активной и реактивной энергии методом образцового счётчика на установке К68001 при значениях тока 0,0011ном для счётчиков класса точности 0,5S или 0,0041б для счётчиков класса точности 1 при симметричной нагрузке.

Испытание должно быть проведено для прямого и обратного направления.

Результаты испытаний считаются положительными, если счётчик регистрирует электроэнергию.

  • 5.4.3 Проверку самохода необходимо проводить по каждому виду энергии при отсутствии тока в последовательных цепях и приложенном фазном напряжении, равном 1,15^^-

Проверка производится по каждому виду энергии. В качестве индикаторов используются светодиодные индикаторы, подключенные к импульсным выходам в соответствии с рисунком 1.

Перед началом испытаний, подать команду по интерфейсу для перевода импульсных выходов в режим поверки. После установки величин фазных напряжений, снять напряжения с параллельных цепей счётчика.

Через 10 с подать напряжение на параллельные цепи счётчика и включить секундомер.

Результат испытания считается удовлетворительным, если испытательный выход счётчика создает не более одного импульса в течение времени, указанного в таблице 6.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Активная прямая

Активная обратная

Реактивная прямая (Активная прямая)

Реактивная обратная

Светодиоды - АЛ-307БМ

Резисторы  - С2-33Н-0,125-1 кОм+5 %

Рисунок 1

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

Таблица 6

Модификации счётчика (0Х)

Постоянная счётчика в режиме поверки, имп/(кВт-ч)

Время, мин

00

160000

1,74

01

32000

0,36

02

16000

0,44

03

160000

0,44

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

  • 5.4.4 Проверка точности хода встроенных часов

    • 5.4.4.1 Проверка точности хода встроенных часов во включенном и выключенном состоянии при нормальной температуре.

      • 5.4.4.1.1 Проверка точности хода встроенных часов во включенном состоянии при нормальной температуре.

По сигналам точного времени запустите контрольный секундомер и по его показаниям установите на счётчике текущее время. Установить счётчик под напряжением в нормальные климатические условия. Спустя 10 суток по сигналам точного времени вновь запустите контрольный секундомер, второй секундомер запустите при прохождении секундной стрелки контрольного секундомера через нуль, а остановите его приблизительно через минуту, когда разряды секунд текущего времени на ЖКИ счётчика станут равны нулю. Произвести не менее 10 измерений с последующим усреднением (статистической обработкой).

Используя запущенный контрольный секундомер, рассчитайте точность хода часов по формуле:

(60 -tl)

At ср=

n

где   t1 - показания секундомера (усреднённое значение), с;

n - количество суток, прошедших между первым и вторым измерениями;

At - среднесуточный уход, с.

Примечание - Требуемая погрешность измерения точности хода встроенных часов принимается равной 1/5 от заявленной точности (±0,5 с/сутки), т.е. ±0,1 с/сутки. При этом по истечении 10 суток погрешность измерения должна быть не хуже 1/5 от 5 с, т.е. не хуже 1 с. (Допуск по точности хода встроенных часов ±0,5 с/сутки за 10 суток составляет ±5 с).

При наиболее неблагоприятных условиях измерения максимальная ошибка измерения может составлять ±3 с:

  • - ошибка при считывании времени эталонных часов                ±1 с.

  • - ошибка при считывании времени часов счетчика                  ±1 с.

  • - максимальное время задержки внутренней коррекции часов счетчика ±1 с.

При проведении 10 последовательных измерений, вследствие усреднения, при распределении вероятности возникновения ошибок по нормальному закону распределения, величина ошибки может быть уменьшена в корень из 10 раз, т. е. более чем в три раза.

Счётчик считается выдержавшим испытания при измерении точности хода на интервале 10 суток с числом измерений не менее 10 и последующим усреднением, если максимальная погрешность измерений будет составлять не более ±1 с.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

  • 5.4.4.1.2 Проверка точности хода встроенных часов в выключенном состоянии при нормальной температуре.

Методика аналогична методике 5.4.4.1.1. Но счётчик должен быть в выключенном состоянии даже по истечении 10 суток.

  • 5.4.4.2 Проверка точности хода встроенных часов в диапазоне температур.

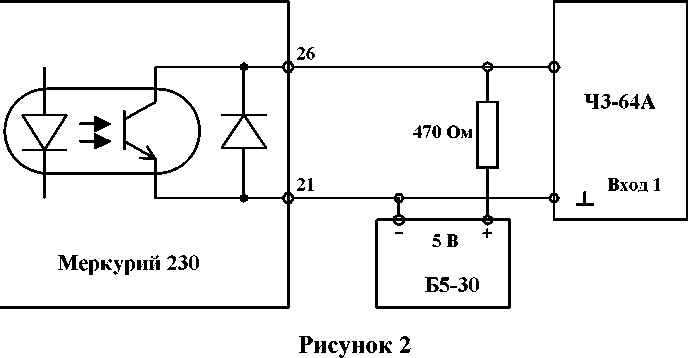

Подключить счётчик к компьютеру. Импульсный выход счётчика А+ (контакты 20, 21) подключить к частотомеру по схеме рисунка 2.

Поместить счётчик в камеру с температурой минус 40 °С и выдержать 1 ч. С помощью программы «Конфигуратор счётчиков трёхфазных Меркурий» перевести импульсный выход счётчика в режим поверки частоты кварца. Для этого необходимо войти в меню «Регулировка» - «Калибровка» и выбрать подпрограмму «Калибровка счётчика», «Тест 0,5Гц» -включить.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Испытания 17-28 (Таблица 5.2) с однофазной нагрузкой при симметрии фазных напряжений необходимо проводить последовательно для каждой из фаз отдельно.

Примечание - По таблице 5 проводят испытания счётчиков как для прямого так и для обратного направления реактивной энергии и мощности.

При испытаниях время измерения выбирают по таблице 4 или 5. При этом изменение погрешности при двух, трех измерениях не должно превышать 0,1 допускаемого значения погрешности (таблица 4 или 5).

Результаты испытаний считаются положительными и счётчик соответствует классу точности, если погрешности не превышают значений, приведенных в таблице 4 и таблице 5, а разность между значением погрешности, выраженной в процентах, при однофазной нагрузке и значением погрешности, выраженной в процентах при симметричной многофазной нагрузке при номинальном токе и cos ф = 1 для активной энергии не превышает 1 % и 1,5 % для счётчиков класса точности 0,5S и 1 соответственно.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Измерить период с относительной погрешностью не хуже 10-7 (измерение проводить по спаду).

Рассчитать точность хода часов без коррекции по формуле:

86400-0ист - timi)

Шст

где tnu - образцовый период, соответствующий 1/0,5 Гц;

tn->Ai - измеренный период.

Рассчитать точность хода часов с учётом коррекции по формуле:

Т = 86400/К + Тч,

где К - коэффициент коррекции, считанный из счётчика

Аналогичным образом повторить все операции, поместив счётчик в камеру с температурой 55 °С.

Счётчик считается выдержавшим испытания если изменение точности хода часов во включенном и выключенном состоянии в диапазоне температур от минус 10 до плюс 45 °С должно быть ± 0,15 с/°С/сут, в диапазоне от минус 40 до плюс 55 °С должно быть ±0,2 с/°С/сут.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

  • 6 Оформление результатов поверки

6.1 Положительные результаты поверки оформляются протоколом (Приложение Б), счётчики пломбируют или накладывают оттиск поверительного клейма в соответствии с ПР 50.2.007 и делается запись в формуляре.

  • 6.2 Счётчики, прошедшие поверку с отрицательным результатом бракуются, клеймо предыдущей поверки гасят, а счётчик изымают из обращения. Отрицательные результаты поверки оформляются в соответствии с требованиями ПР 50.2.006.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

ПРИЛОЖЕНИЕ А (обязательное)

Блок-схема подключения счётчиков к ПЭВМ

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

ПРИЛОЖЕНИЕ Б (рекомендуемое)

Форма протокола поверки

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

наименование организации, проводившей поверку

ПРОТОКОЛ ПОВЕРКИ № ___________от_______________20___г.

Счётчик типа _________________ Год выпуска___________Изготовитель______________

Принадлежит

Основные технические характеристики по ГОСТ (ТУ)__________________________________

  • - класс точности или предел допускаемой основной относительной погрешности____________

  • - номинальное напряжение ______________________________________________________В

  • - номинальный ток ___________________________________________________________А

Дата предыдущей поверки ________________________________________________________

Поверочная установка типа ___________ №____________свидетельство о поверке установки

№___________от__________ 200__г., срок действия до             200__г., эталонный счётчик

типа_______№________, предназначена для поверки счётчиков типа ______и класса точности

__________при соотношении основных относительных погрешностей эталонного и поверяемого счётчиков, не превышающем ____________________________

Результаты поверки:

Внешний осмотр _________________________________________________________

Проверка изоляционных свойств_________________________________________________

Опробование и проверка правильности работы счётного механизма и импульсного выхода __________________________________________________________________

Проверка отсутствия самохода____________________________________________________

Проверка порога чувствительности_________________________________________________

Таблица Б.1 Результаты определения основной относительной погрешности в режимах симметрии и несимметрии нагрузок, а также значение разности погрешностей для различных режимов при номинальном токе и коэффициенте мощности, равном единице

Напряжение, В

Нагрузка, % номинального тока

cosф

Основная относительная погрешность, %

Разность погрешностей в режимах симметричной и несимметричной нагрузок, %

Заключение

Поверку провёл __________________________ ____________________________

подпись                           имя, отчество, фамилия

АВЛГ.411152.021 РЭ1

Лист

19

Изм.

Лист

№ докум.

Подп.

Дата

ПРИЛОЖЕНИЕ В

(обязательное)

Схема подключения счётчика при проверке GSM- модема

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

ПРИЛОЖЕНИЕ Г

(обязательное)

Схема подключения счётчика при проверке PLC-модема

Примечание - Счётчик и технологическое приспособление должны быть на одной силовой линии.

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.021 РЭ1

Лист

Лист регистрации изменений

Инв.№ подл. Подп. и дата          Взам.инв.№ Инв.№ дубл. Подп. и дата

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум

Входящий

№ сопровод. докум. и дата

Подп.

Дата

изменен

ных

заменен

ных

новых

аннулированных

АВЛГ.411152.021 РЭ1

Лист

22

Изм.

Лист

№ докум.

Подп.

Дата

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
