УТВЕРЖДАЮ

Первый заместитель генерального диоектооа - заместитель по научной

Инструкция

Анализаторы логические 16861 А, 16862А, 16863А, 16864А

Методика поверки

651-18-19 МП

2018 г.

  • 1 Основные положения

    • 1.1 Настоящая методика поверки распространяется на анализаторы логические 16861 А, 16862А, 16863А, 16864А (далее - анализаторы), изготавливаемые компанией «Keysight Technologies», Малайзия, и устанавливает методы и средства их первичной и периодической поверок.

    • 1.2 Интервал между поверками - 1 год.

    • 1.3 При проведении поверки необходимо руководствоваться эксплуатационной документацией на анализаторы и на используемое при поверке оборудование.

    • 1.4 Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений

  • 2 Операции поверки

    • 2.1 При проведении поверки должны проводиться операции поверки, указанные в табли

це 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение абсолютной погрешности измерений интервалов времени

7.3

да

да

4 Проверка программного обеспечения

7.4

да

да

2.2 При отрицательных результатах поверки по любому пункту таблицы 1 анализатор бракуется и направляется в ремонт.

  • 3 Средства поверки

    • 3.1 Рекомендуемые средства поверки приведены в таблице 2. Вместо указанных в таблице 2 средств поверки допускается применение других средств, обеспечивающих определять метрологических характеристик с требуемой точностью.

    • 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма. Таблица 2

      Номер пункта методики

      Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

      7.3

      Генератор импульсов и кодовых последовательностей 81134А, диапазон частот от 15 МГц до 3,35 ГГц, диапазон установки периода от 298,5 пс до 66,6 нс, пределы допускаемой относительной погрешности установки частоты 5'10'5

  • 4 Требования безопасности при поверке

    • 4.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации средств измерений, используемых при поверке.

    • 4.2 К проведению поверки анализаторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, квалифицированный в данной области измерений и ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

  • 5 Условия поверки

    • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                             от 18 до 28;

  • - атмосферное давление, кПа                                      от 84 до 106,7;

  • - относительная влажность окружающего воздуха, %                  от 30 до 80;

  • - напряжение питания, В                                               220 ± 2,2;

  • 6 Подготовка к поверке

    • 6.1 Поверитель должен изучить РЭ поверяемого анализатора и используемых средств поверки.

    • 6.2 Поверяемый анализатор должен быть выдержан в помещении, где проводится поверка, не менее 2-х часов.

  • 7 Проведение поверки

    • 7.1 Внешний осмотр

      • 7.1.1 При проведении внешнего осмотра проверяется:

  • - отсутствие внешних механических повреждений;

  • - целостность и чистота соединительных кабелей, зажимов и разъемов;

  • - комплектность и маркировку на соответствие документации.

  • 7.1.2 Результаты поверки считать положительными, если выполнены требования п. 7.1.1.

  • 7.2 Опробование

    • 7.2.1 Провести подготовку анализатора к работе в соответствии с руководством по эксплуатации (РЭ). Включить питание анализатора и запустить процедуру самодиагностики. В соответствии с РЭ.

    • 7.2.2 Результаты поверки считать положительными, если результаты прохождения тестов положительные.

7.3 Определение абсолютной погрешности измерений интервалов времени

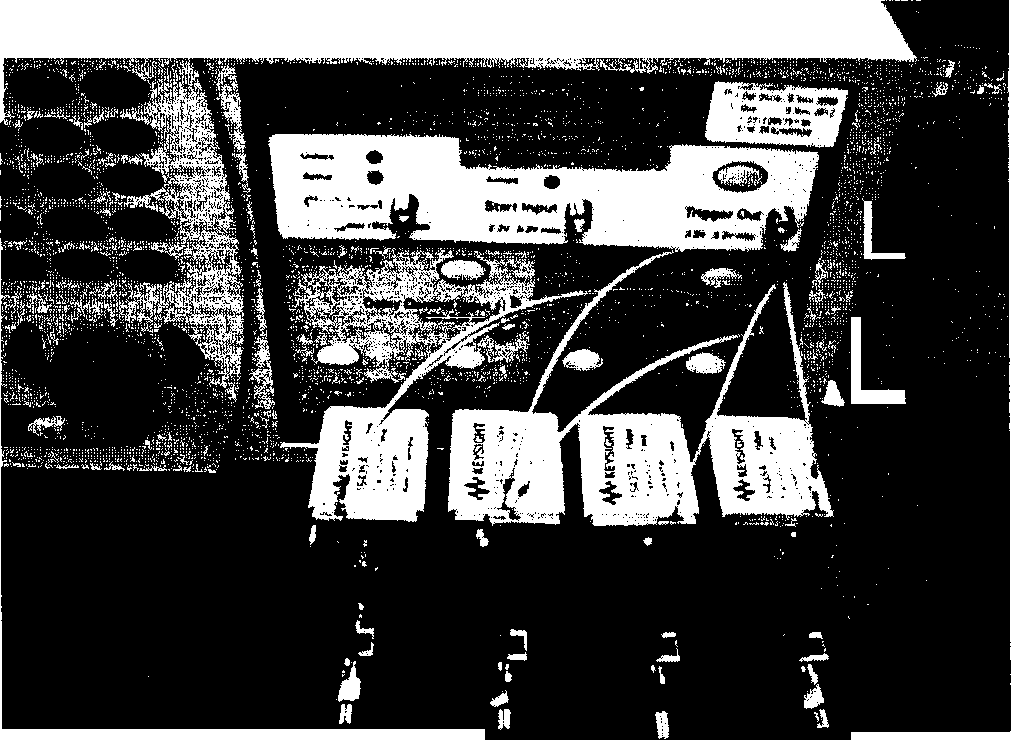

  • 7.3.1 Подключить преобразователи времени перехода (если требуется) к каждому из четырех выходов генератора импульса: канал 1 OUTPUT, канал 1 OUTPUT (NOT), канал 2 OUTPUT, канал 2 OUTPUT (NOT).

Подключить четыре тестовых разъема SMA / Flying Lead к преобразователям времени перехода на 4 импульсных выхода генератора, как показано на рис.1.

Включить генератор импульсов. Загрузить конфигурацию по умолчанию в импульсный генератор 81134А.

  • • Выберать Main

  • • Hit Recall

  • • Нажмите О

Установить частоту генератора импульсов равной 357 МГц (freH).

Это включает в себя неопределенность частоты генератора импульсов, кабелей и поля теста. Если вы используете генератор импульсов 81134А, точность частоты ± 0,005% от установленной.

Установить остальные параметры генератора импульсов в значения, указанные на рис. 2 и 3.

■ ’

Mode: Pulse/Pattem

f4>de: Square I

Mode: Square +1

Freq: set in prevwjs step

Timing

Timing

Clock Internal

Delay Ctrl Input Off

Delay Ctrl Input Off

Delay 0 ps

Delay Ops

Pulse Pert Mjrrial

Pulse Perf: Normal

OeskeAt 0 ps

Deskew: 0 ps

Level s: Normal, Custom

levels: Normal Custcm

Artpl: 453 mv

Ampl 450 mV

Ciset: 0 mV

Offset 0 mV

Tern Voltage: 0 mV

Term Voltage: 0 mV

Limit to current Levels: unselected

Limit to current Levels: unsetected

Output: Enable (LED on)

Output Enable (LED on)

Output: Enable (LED on)

Output:: Enable (LED on!

Рис. 2

omv

450 mV

0 mV

2.80112045 ns

Рисунок 3

3 57.000000 MHz

.‘‘A • .— Fee

Выполнить подключение как показано на рис. 4:

Важно: черный разъем пробника U4203A всегда является землёй.

Pod 1 CLK к Channel 1 генератора импульсов

Pod 1 CLK (NOT) Channel 1 (NOT) генератора импульсов

Pod 1 бит 2 и 10 к Channel 2 генератора импульсов

Pod 1 бит 6 и 14 Cnannel 2 (NOT) генератора импульсов

Рисунок 4

  • 7.3.2 Установить анализатор в режим анализа временных диаграмм. Сконфигурировать логический анализатор как показано на рис.5:

  • - Выбрать раздел меню приложения File > > New

  • - Выбрать раздел меню приложения Setup > > Bus/Signal

■й, Ursall2 - Remote Desktop Connection

Щ Keysight Logic and Protocol Analyzer (LPA) - Unr Nil File Edit View Setup Tools Markers Run/ D                New Probe

«а™ ■hhi

Ml to М2 =

.TL-Timing/State (sampling)..

' .....Simple Trigger...

Module;

Trig Advanced Triqqer...

Рисунок 5

- Нажать кнопку Threshold для Pod 1 (рис.6)

Analyzer Setup for Logic Analyzer-1

C3 ГЩ

Buses/Signals [ Sampling

Enter buses and signals and the channels they correspond to:

Display S | [QJ |®l,|

t                                                                                                                              rtr                                       : »

Рисунок 6

- Установить уровень срабатывания О В (рис.7)

Щ Threshold Settings for Slot 1 Pod 1

Slot 1 Pod 1

Probe Type: Single-ended lead-set with differential docks

+0. V x

Common Threshold for S^ot 1 Рос 1. Channels C - 15

Threshold Type

Thresho

[Custom          OV

------ ’ ck -'or key pad j

Apply to All Other Pods (eiocramgwtii^

4-

• mV V

7 У a 9

4 ; i 5 ■ ■ 6

0<       Caned

Рисунок 7

- Применить установленный уровень срабатывания для всех Pod (рис.8)

Threshold Settings for Slot 1 Pod 1

Slot 1 Pod 1

Probe Type: Single-ended lead-set with differential clocks

Common Threshold for S’ot 1 Pod 1. Channels 0 -15

Threshold Type

Threshold Voltaae

| Custom       -’I OV

В H Itl

| |\Apply to All Other Pods and Clocks

Рисунок 8

I Apply to All Other Pods (excluding docks)

- Перейти на вкладку Sampling, выбрать режим State - Synchronous Sampling (рис.9).

Analyzer Setup for Logic Analyzer-1

s Buses/Signals ■ Sampling

Acquisition

Timing-Asynchronous Sampling

t^State ■ Synchronous Sampling

Рисунок 9

  • - В разделе State Options в выпадающем списке выбрать поле Single Clock (рис. 10)

State Options - Specify when the logic analyzer should acquire samples

Sampling Options: Single Clock, Full Channel, 70D MHz to 12.5 MSps

.......’.....---------------------

Multiple Clocks, Full Channel, 350 MHz to 0 MSps Ltf

Рисунок 10

Clock Mode:

- В разделе Clock Selection выбрать для Pod 1 clock Both Edges (рис.11)

Pod:

Pod 1.4

Pod 1.3

Pod 1.2

Pod 1.1

Clock:

Clk4

Clk3

Clk2

Clk1

Activity:

@

§

Master:

x «•

' X «I

I x »|

l Я «I

ClkU

De

rTt Care

Rising Edge

Falling Edge

Both Edges

Рисунок 11

Установить позицию триггера на 100% Poststore. Выбрать Acquisition Depth 256К (рис. 12).

Т rigger Position

j 100      - ]|~+~] % Poststore

0 и ® g

yferce Prestore

Acquisition Depth: 256K         ▼

Рисунок 12

- Закрыть меню Sampling dialog нажатием OK. Выберать биты, подключенные к генератору импульсов (рис. 13)

Display

Slat 1 Pod 1

Threshold: User 0 V

t---:---i---:

3 2  1  0  15 11 13 12 11 Я 9 J T 6 S I 3 2  1  0

Рисунок 13

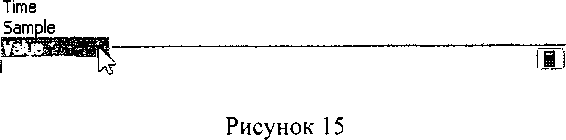

- Задать систему маркеров для проверки правильности получаемых массивов данных (рис. 14 -17)

Щ Keysight Logic and Protocol Analyzer (LPA) - [„AConfig Files\Mul

Edit View Setup Tools Markers Run/Stop Listing

D B# Q a M H H

A'

V Place Onscreen,,.

VGo To...

Рисунок 14

Position

Value     ▼

[ Occurs^ | from

Щ New Marker

Name Г мз      LU

Background Color

Foreground Color

Position

ок

Cancel

Value

Occurs,.. ] from|Trigger

Рисунок 16

Value

Find

262И4 jJi-jQj

occurrences searching

Forward ▼ |

| Bus/Signal | |

My Bus 1                J

All bits ▼

s=             ▼

A 1 i П Hex S | [ Or ▼ |

I jH | Bus/Signal ’ j |

My Bus 1                |

All bits ▼

=

I 5 IS [I Hex «1

When [present

▼ 1

| Store Favorite К

Properties...         OK

Cancel

Рисунок 17

В диалоговом окне Value нажать Properties..., сконфигурировать как на рис. 18.

Щ Value Properties

[..................О* LJ

Cancel

When value is not found ▼

J Stop repetitive run

Send e-mail E mail,,,

Рисунок 18

Закрыть окно нажатием OK.

Нажать кнопку на панели быстрого доступа Run Repetitive

Увеличивать установленную частоту на генераторе импульсов с шагом 1 МГц, одновременно отслеживая появление ошибок на экране логического анализатора. При появлении одного из 2х типов ошибок (примеры представлены на рис. 19)

Keysight Logic and Protocol Analyzer - Error

Keysight Logic and Protocol Analyzer -- Information [wES-j

<M3> - can't find 262144th occurrence

OK

Logic Analyzer-1: Acquired data (if any) is not able to be displayed,

The following errors occurred while acquiring or precessing the data:

- Maximum user clock frequency (735.092 MHz) exceeded maximum licensed frequency '700 MHz).

Possible causes for these errors inlude:

• The analyzer receiving dock edges that are too dose together.

  • - Threshold voltage for dock channel set incorrectly.

  • - Insufficient grounding on the the clock input probe.

"ok"

Рисунок 19

зафиксируйте частоту на генераторе импульсов (fai1), закрыть диалоговое окно с описанием ошибки нажатием ОК, запустить программу Run Repetitive “ J еще раз.

При появлении ошибки, закрыть её и уменьшить частоту на генераторе импульсов на 1 МГц. Таким образом нужно добиться выполнения программы без ошибок в течении 1 минуты, а установленная частота на генераторе импульсов при которой выполняется это условие и будет максимальной частотой выборки. Повторить все операции для остальных каналов Pod логического анализатора, предварительно подключив биты 2, 6, 10, 14 соответствующего канала (Pod) к генератору импульсов (подключение битов CLK и CLK (NOT) остается прежним Pod 1 CLK к Channel 1 генератора импульсов Pod 1 CLK (NOT) Channel 1 (NOT) генератора импульсов).

  • 7.3.3 После определния максимальной частоты логического анализатора необходимо определить погрешность измерения временных интервалов. Для этого, отключить Clock генератор импульсов и установить на генераторе параметры выходного сигнала: частота повторения импульсов 5 кГц, длительность 100 мкс, амплитуда 1 В.

  • 7.3.3 Установить анализатор в режим анализа временных диаграмм, выбрав пункт Timing - Asynchronous Sampling, в управляющем окне анализатора включить флажок нулевого канала (POD1), в окне Threshold setting выбрать порог срабатывания минус 1,3 В. В меню Waveform в окне Simple Trigger выбрать Rising Edge (положительный перепад).

Запустить программу нажатием клавиши RUN.

С помощью маркеров измерить длительность импульсов и определить абсолютную погрешность измерений интервалов времени как разность между измеренным значением длительности импульса (taH) и значением, установленном на генераторе (trH).

At = taH-trM                                                  (1)

  • 7.3.4 Результаты поверки считать положительными, если значения абсолютной погрешности измерений интервалов времени находятся в пределах:

асинхронный режим сбора данных:

-±(1-Т + 130,0+0,0001-т);

Подключить выход Clock Генератор импульсов и провести измерения в синхронном режим сбора данных, измерение интервалов времени в режиме «Timing Zoom»:

в 16-канальном блоке:

  • - ±(80 пс + 130 пс + 0,0001 -т);

между 16-канальными блоками:

  • - ±(80 пс + 400 пс + 0,0001 -т),

где т— измеренное значение длительности импульса, нс,

Т - период выборки.

  • 7.4 Проверка программного обеспечения

  • 7.4.1 Проверка программного обеспечения (ПО) анализаторов осуществляется в соответствии с РЭ.

  • 7.4.2 Результаты проверки считать положительными, если идентификационные данные

ПО анализаторов соответствуют данным, приведенным в таблице 3. Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Logic and Protocol Analyzer Software

Номер версии (идентификационный номер) ПО

He ниже 06.40.0004

8 Оформление результатов поверки

  • 8.1 При положительных результатах поверки на анализатор выдают свидетельство установленной формы.

  • 8.2 На оборотной стороне свидетельства о поверке записывают результаты поверки.

  • 8.3 В случае отрицательных результатов поверки анализатор к дальнейшему применению не допускается. На него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин забракования.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

О.В. Каминский

11
