Государственная система обеспечения единства измерений

СИСТЕМЫ

ЭЛЕКТРОТЕСТИРОВАНИЯ

С ПОДВИЖНЫМИ ПРОБНИКАМИ PILOT

10.2307.2020 МП

-2020 г.-

ОБОЗНАЧЕНИЯ

ВВЕДЕНИЕ

ОПЕРАЦИИ ПОВЕРКИ

СРЕДСТВА ПОВЕРКИ

ТРЕБОВАНИЯ К КЕВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

УСЛОВИЯ ПОВЕРКИ

ПОДГОТОВКА К ПОВЕРКЕ

ПРОВЕДЕНИЕ ПОВЕРКИ

Метрологические характеристики, подлежащие определению

Внешний осмотр

Опробование

Определение значений параметров электрического сопротивления, элек- трической емкости, индуктивности и напряжения постоянного тока платы поверочной PL2 ver 1.3

Определение относительной погрешности измерений электрического со-

противления, электрической емкости, индуктивности и напряжения постоянного тока системой Pilot

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

МП - методика поверки;

СИ - средство измерений;

ПО - программное обеспечение;

MX - метрологические характеристики;

ИВ - измеренная величина;

НЗ - нормированное значение;

РЭТ - рабочий эталон;

РЭ - руководство по эксплуатации;

ПК - промышленный компьютер.

Настоящая МП распространяется на системы электротестирования с подвижными пробниками Pilot (далее - системы), изготавливаемых фирмой «Seica S.p.A.», Италия, и устанавливает порядок, методы и объем их первичной и периодической поверок.

Интервал между поверками - 2 года.

1.1 При поверке выполняются операции, указанные в таблице 1. Таблица! - Операции поверки________________________________

• 1.3 Не допускается проведение поверки отдельных автономных блоков или меньшего числа измерительных величин или на меньшем числе поддиапазонов измерений.

• 1.4 В случае получения отрицательных результатов поверки по любому пункту таблицы 1 система бракуется и к дальнейшей эксплуатации не допускается.

  СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, приведенные в таблице 2.

Таблица2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

• 2.2 Вместо СИ, указанных в таблицах 2, 3, допускается применять другие аналогичные средства поверки, обеспечивающие определение MX систем с требуемой точностью.

• 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 2.4 Поверочная плата должна быть внесена в рабочее помещение не менее чем за 3 часа до начала поверки.

• 3.1 К проведению поверки допускаются поверители с высшим или среднем техническим образованием из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

• 3.2 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже 3.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), а также изложенные в РЭ на приборы, в ТД на применяемые при поверке РЭТ и вспомогательное оборудование.

• 4.2 Любые подключения аппаратуры проводить только при отключенном напряжении питания системы.

• 5.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C (К)......................... от 15 до 30 (от 288 до 298);

• - относительная влажность окружающего воздуха при температуре 25 °C, %........от 30 до 80;

• - атмосферное давление, мм рт.ст. (кПа).............................от 720 до 800 (от 96 до 106,7).

параметры электропитания:

• - напряжение сети переменного тока, В..................................................от 198 до 242;

• - частота переменного тока, Гц............................................................от 49,6 до 50,4;

  Примечание - При проведении поверочных работ условия окружающей среды средств поверки (РЭТ) должны соответствовать требованиям, указанным в их РЭ.

• 6.1 При подготовке к поверке провести следующие работы:

• - проверить комплектность эксплуатационной документации систем;

• - проверить наличие поверочных клейм, а также свидетельств о поверке на эталонные и вспомогательные средства поверки;

• - подготовить к работе все приборы и аппаратуру согласно их РЭ;

• - создать, проконтролировать и записать в протокол условия проведения поверки.

7.1    Метрологические характеристики, подлежащие определению

Таблица 4 - Метрологические характеристики

• 7.2 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемой системы следующим требованиям:

• - комплектность должна соответствовать руководству по эксплуатации.

• - все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• - не должно быть механических повреждений и дефектов корпуса, лицевой панели, дисплея, органов управления, ухудшающих и влияющих на работоспособность. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемая система бракуется и направляется в ремонт.

• 7.3 Опробование

• 7.3.1 Включить систему Pilot. Дождаться завершения загрузки операционной системы MS Windows.

На рабочем столе запустить ПО «SEICA VIVA» (рисунок 1).

Рисунок 1 - Иконка ПО

• 7.3.2 Перед началом работ необходимо убедиться в том, что система находится в рабочем состоянии. Для этого необходимо выбрать кнопку «Self TEST» в окне ПО, как показано на рисунке

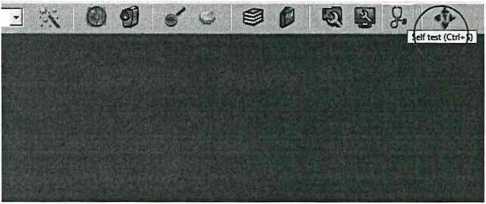

Рисунок 2 - Кнопка «Self TEST» в окне ПО «SEICA VIVA»

В появившемся окне необходимо нажать кнопку «ОК», как показано на рисунке 3.

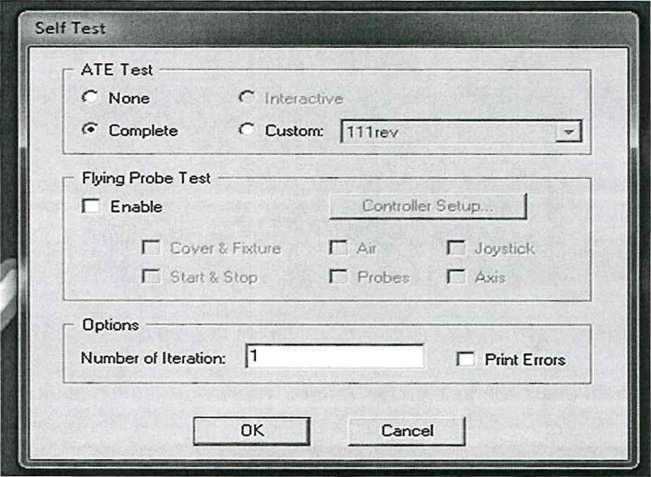

Рисунок 3 - Окно «Self TEST»

После нажатия кнопки «ОК», запустится автоматическая процедура самодиагностики. Далее необходимо следовать предлагаемым действиям, согласно руководству оператора.

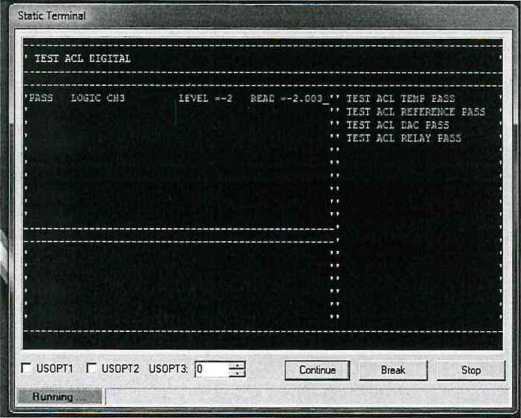

Рисунок 4 - Процесс самодиагностики

Результат самодиагностики должен быть положительным: результат «PASS», как показано на рисунке 5.

При отрицательных результатах самодиагностики поверка прекращается, система браку

ется.

Diagnostic Rep о it

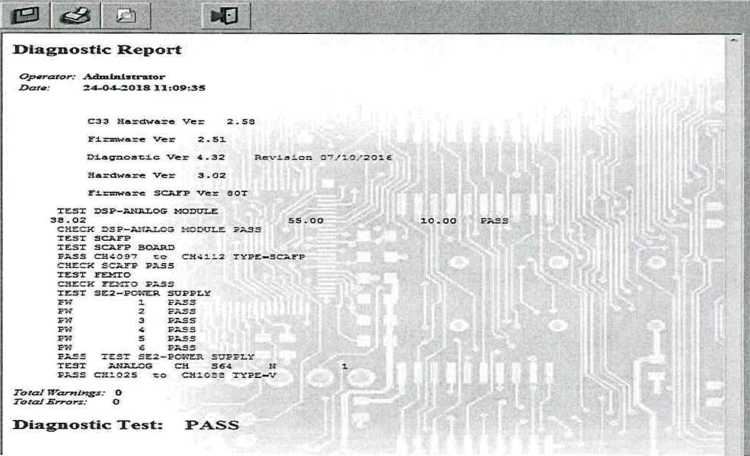

Рисунок 5 - Результат самодиагностики

• 7.3.3 Подтверждение соответствия программного обеспечения

Номер версии ПО должен быть не ниже указанного в таблице 5. При невыполнении этих

требований поверка прекращается и прибор бракуется.

Таблица 5 - Идентификационные данные программного обеспечения

• 7.4 Определение значений параметров электрического сопротивления, электрической емкости, индуктивности и напряжения постоянного тока платы поверочной PL2 ver 1.3

• 7.4.1 Разместить на рабочем месте поверочную плату PL2 ver 1.3. Подготовить РЭТ к проведению поверки в соответствии с их РЭ: измеритель LCR мод. Е4980А, калибратор универсальный Fluke 9100Е, мультиметр цифровой прецизионный Fluke 8508А.

Провести калибровку холостого хода. Калибровка холостого хода (Ореп-калибровка) проводится в специально отведенном на поверочной плате PL2 ver 1.3 сегменте «Настройка/Adjustment» - «Разрыв/OPEN» (рисунок 6).

Провести калибровку цепи короткого замыкания установки. Калибровка короткого замыкания (Short-калибровка) проводится в специально отведенном на поверочной плате PL2 ver

• 1.3 сегменте «Настройка/Adjustment» - «КЗ/SHORT» (рисунок 6).

  Настройка/Adjustment
  Разрыв/OPEN	КЗ/SHORT
  О*-        Q •	ч—х ж • V
  • •	* • ««•

Рисунок 6 - Сегмент калибровки измерителя иммитанса

• 7.4.2 Для определения значений электрического сопротивления резисторов, установленных на поверочной плате PL2 ver 1.3, необходимо:

• - на плате в специально отведенном сегменте «Резисторы/Resistors» подключить мультиметр цифровой прецизионный Fluke 8508А к номиналу 1 мОм (соответствующая маркировка на плате «0.001»).

• - установить на измерителе Fluke 8508А режим измерений сопротивления в соответствии РЭ,

- выполнить измерение номинала 1 мОм и записать полученное значение (Aaj) в столбец «3», с точностью до 4 знака (таблица 6);

Таблица 6

- выполнить аналогичным образом операции измерений всех остальных значений электрического сопротивления резисторов, размещенных на плате и указанных в таблице 7 с записью показаний Fluke 8508А в столбце «3» таблицы 6.

Таблица 7

• 7.4.3 Для определения значений емкости конденсаторов, установленных на поверочной плате PL2 ver 1.3, необходимо:

• - на плате в специально отведенном сегменте «Конденсаторы/Capacitors» подключить 4-проводные измерительные кабели измерителя LCR мод. Е4980А к номиналу 1 пФ (соответствующая маркировка на плате «1 .OpF»).

• - установить на измерителе LCR мод. Е4980А режим измерений емкости, частоту и уровень тестового сигнала согласно таблице 8;

• - выполнить измерение номинала 1 пФ и записать полученное значение (Аэ]) в столбец «3 » таблицы 6, с точностью до 4 знака;

• - выполнить аналогичным образом операции измерений всех остальных значений емкостей конденсаторов, размещенных на плате и указанных в таблице 8 с записью показаний значения

(Aaj) в столбец «3» в таблицы 6. Таблица 8

• 7.4.4 Для определения значений индуктивностей, установленных на поверочной плате PL2 ver 1.3, необходимо:

• - на плате в специально отведенном сегменте «Индуктивности/Inductors» подключить 4-проводные измерительные кабели измерителя LCR мод. Е4980А к номиналу 1 мкГн (соответствующая маркировка на плате «1иН»).

• - установить на измерителе LCR мод. Е4980А режим измерений индуктивности, частоту и уровень тестового сигнала согласно таблице 9,

• - выполнить измерение номинала 1 мкГн и записать полученное значение (Aaj) в столбец «3» таблицы 6, с точностью до 4 знака;

• - выполнить аналогичным образом операции измерений всех остальных значений индуктивностей, размещенных на плате и указанных в таблице 9. С записью показаний измерения (Adj) в столбце «3» таблицы 6.

аблица 9

7.4.6 Для определения значений напряжения постоянного тока воспроизводимых поверочной платой PL2 ver 1.3, необходимо:

• - используя калибратор универсальный Fluke 9100Е в режиме воспроизведения напряжения постоянного тока подключить соединительных провода, соблюдая полярность, к плате PL2 ver 1.3. Место подключения на плате обозначено «100 V»;

• - выставить значение выходного напряжения равным 100 В;

• - используя мультиметр цифровой прецизионный Fluke 8508А, подключить измерительные кабели к тестовым выводам платы PL2 ver 1.3 «0V - IV» и выполнить измерение номинала 1 В поверочной платы. Записать полученное значение (Aoj) в столбец «3» таблицы 6, с точностью до 4 знака;

• - выполнить аналогичным образом операции измерений всех остальных значений выходных напряжений постоянного тока («0V...100V») платы PL2 ver 1.3 и указанных в таблице 10 с записью показаний (Aoj) измерения в столбце «3» таблицы 6.

Таблица 10

7.5 Определение пределов допускаемой относительной погрешности измерений электрического сопротивления, электрической емкости, индуктивности и напряжения постоянного тока системой Pilot

• 7.5.1 На системе Pilot запустить СПО «SEICA VIVA после загрузки нажать кнопки «Start» —> «SELECT A BOARD» (рисунок 7).

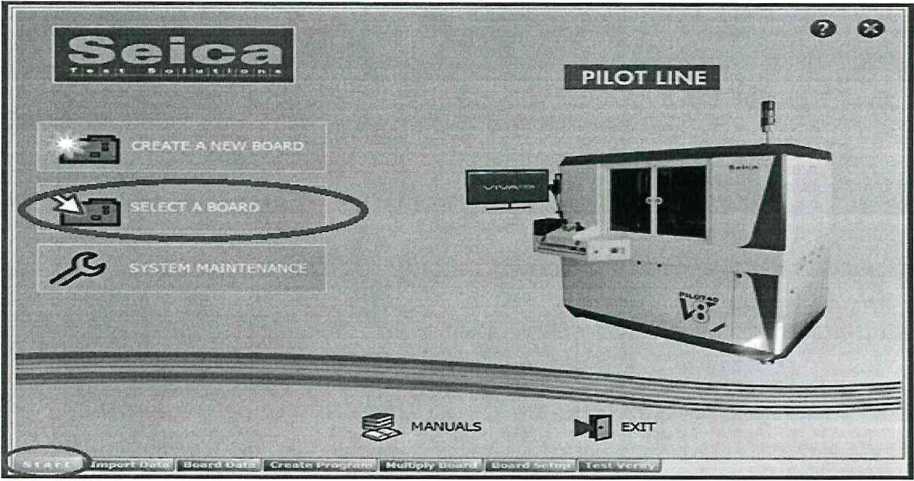

Рисунок 7 - Загрузка ПО

В появившемся окне (рисунок 8) необходимо выбрать «PL2» и нажать кнопку «Select».

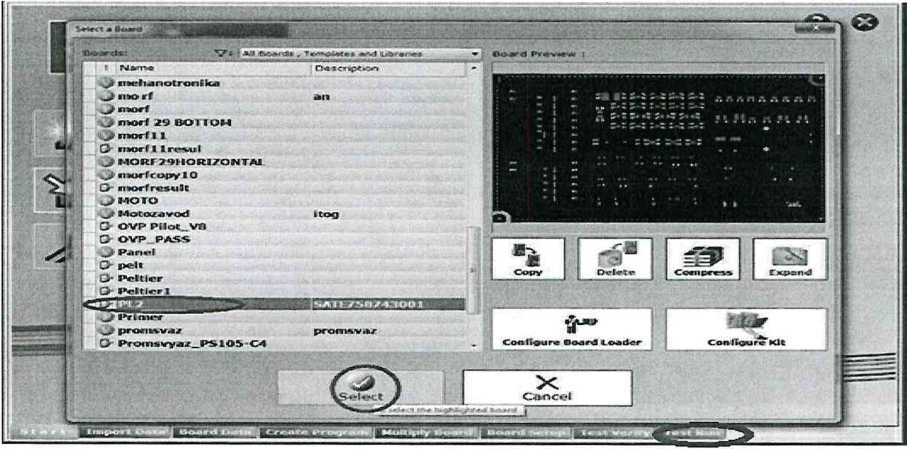

Рисунок 8 - Окно «SELECT A BOARD»

• 7.5.2 Разместить поверочную плату до регулируемого металлического упора в левом нижнем углу, как показано на рисунке 9. Позиционирование платы должно осуществляться в соответствии с руководством по эксплуатации поверяемой системы. С помощью соединительных проводов подключить калибратор универсальный Fluke 9100Е к клеммам платы. Провода проложить по центру через имеющиеся технологические отверстия с левой стороны системы. При этом их необходимо закрепить так, чтобы они не мешали перемещению пробников. Установить на выходе калибратора Fluke 9100Е напряжение постоянному току- 100 В.

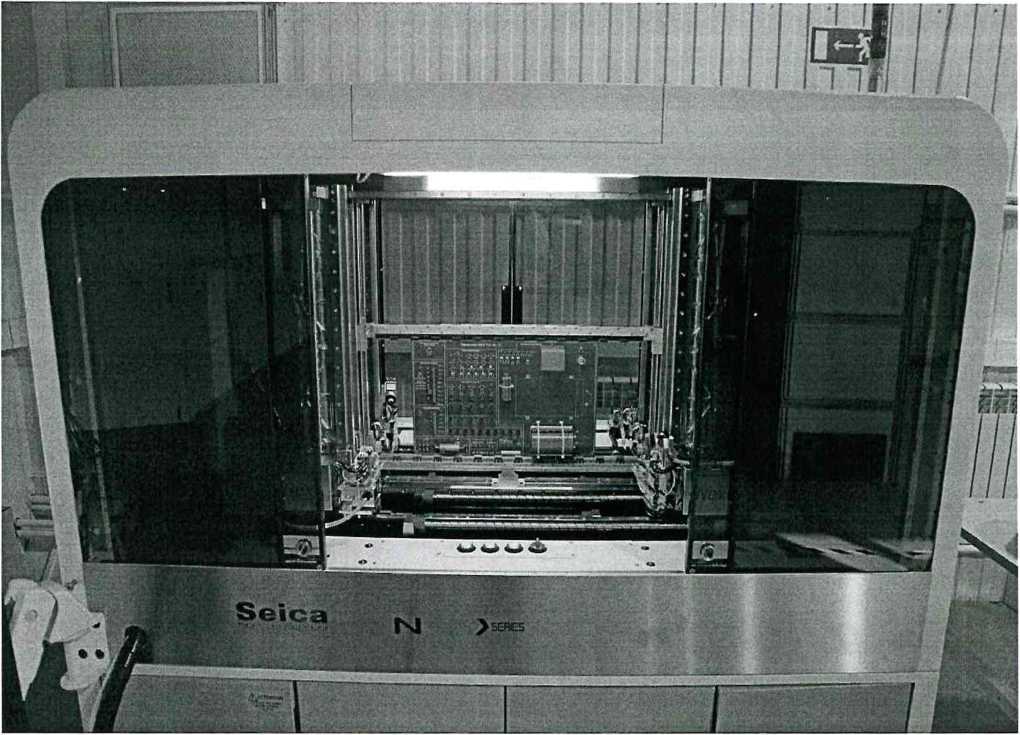

Рисунок 9- Размещение поверочной платы PL2 ver 1.3 в системе Pilot

Внешний вид платы представлен на рисунке 10.

Поверочная плата PL2 ver 1.3

Инд>жти»иагтнЛп4||апп

1V<>

TW4A

ВНИМАНИЕ!

Огшоюе

WARNJNGI

НлстрСй<л'Ай|и!>1счч'1

Paap^tVOPEN K3/ShORT

<JV<

НалряженяйЛ/сЛйда

•                      О'/I

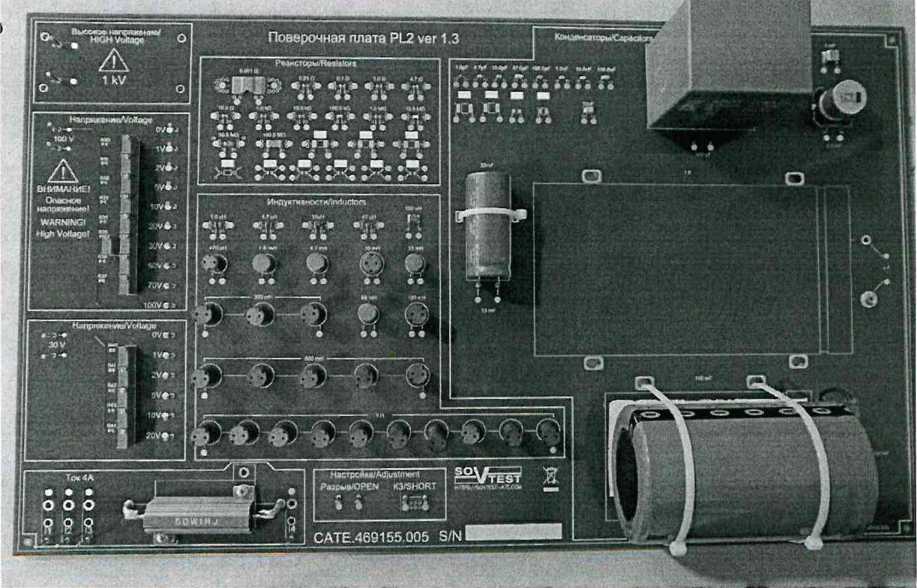

Рисунок 10- Плата поверочная PL2 ver 1.3

В окне программы нажать на кнопку «Board Setup». В появившемся окне при помощи мыши нажать на кнопку «Translate Board on Reference Points», как показано на рисунке 11.

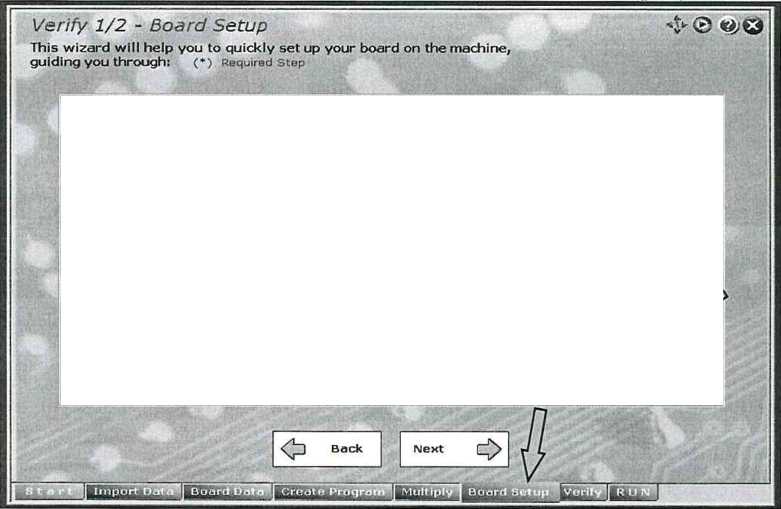

Рисунок 11- Окно «Board Setup»

В появившемся окне «Camera Environment» при помощи мыши или джойстика совместить курсор с изображением реперного знака на плате, как показано на рисунке 12. Нажать на кнопку «Translate». Далее курсор автоматически переместится на второй реперный знак. При необходимости скорректировать положение курсора на реперном знаке. Для сохранения результата нажать на кнопку «Translate», как показано на рисунке 12.

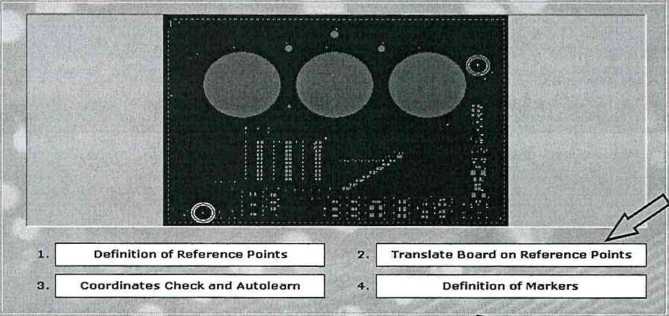

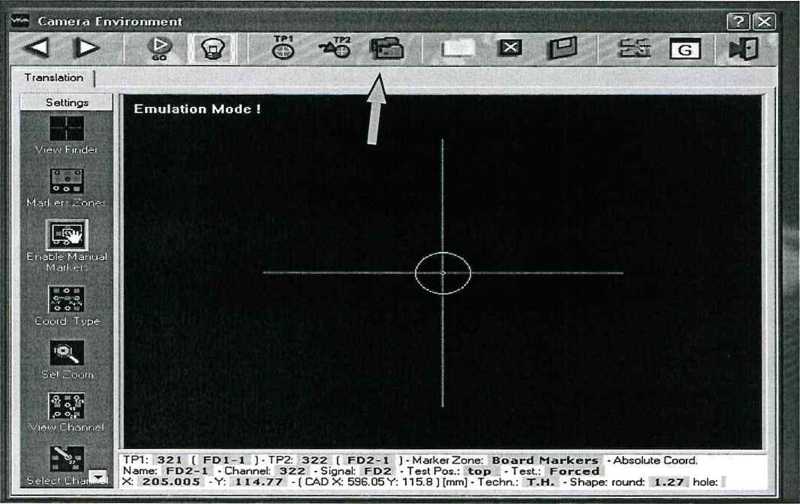

Рисунок 12 - Окно «Camera Environment»

• 7.5.3 Далее необходимо перейти на вкладку «Test Run». Убедиться, что в появившемся окне отсутствует отметка в поле «Manual» и нажать на кнопку «Start Program», как показано на рисунке 13, тем самым запустив процесс автоматического измерения и генерации файла с результатами измерений параметров электрического сопротивления, емкости и индуктивности компонентов, а так же выходного напряжения постоянного тока поверочной платы PL2 ver 1.3.

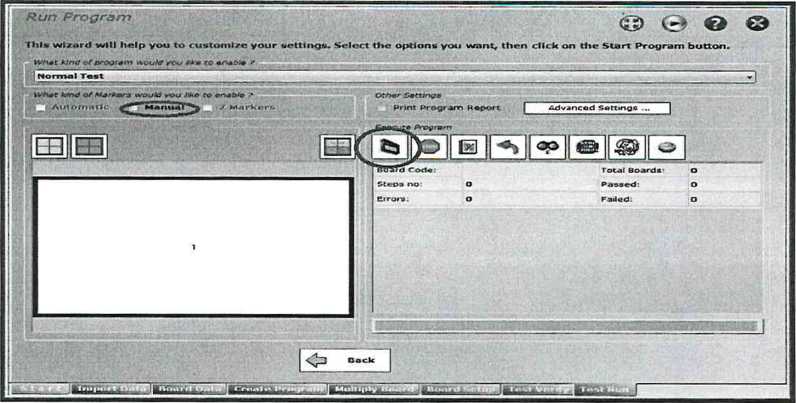

Рисунок 13 - Окно «Run Program»

• 7.5.4 После завершения процесса измерений системой необходимо сохранить полученный

файл с результатами измерений на рабочий стол нажатием на кнопку «     ».

• 7.5.5 Произвести расчет относительной погрешности измерений в таблице 6, заполняя столбец «5» полученными значениями (расчет относительной погрешности измерений ведется согласно пункту 7.5.6 настоящей методики). В столбец «7» таблицы 6 записать информацию по результатам расчетов «годен/брак» в зависимости от результата расчета относительной погрешности измерений электрических параметров (столбец «5»).

• 7.5.6 Результаты поверки считаются положительными, если значения относительной погрешности измерений не превышают значений относительной погрешности, указанных в таблице 11.

Таблица 11

Расчет относительной погрешности измерений системы выполняется по формуле:

Л /■ ^_

—--^-100%

⁷ л

Ау

где Aj - значение физической величины, измеренное системой;

A₃j - значение физической величины платы поверочной PL2 ver 1.3 (измеренное РЭТ).

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

• 8.2 При положительных результатах поверки выдается свидетельство о поверке, на которое наносится знак поверки в виде наклейки или оттиска поверительного клейма.

• 8.3 При отрицательных результатах поверки система не допускается к дальнейшему применению, в формуляр вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.
