Методика поверки «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС 1000 » (МП 469-2019 )

УТВЕРЖДАЮ

Заместитель директора

ФБУ «Пензенский ЦСМ»

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные

РВС-1000

Методика поверки

Настоящая методика поверки (далее — методика) распространяется на стальные вертикальные цилиндрические теплоизолированные резервуары, поминальной вместимостью 1000 м³ (РВС-1000 № KI, К2) АО «Усть-Луга Ойл», предназначенные для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска при выполнении операции учета нефтепродукта и устанавливает методику их поверки с применением машины координатно-измерительной мобильной.

Изготовитель — ОАО «Резметкон». Ростовская область, г. Батайск.

Место эксплуатации — Ленинградская обл.. Кингисеппский район. Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов.

Интервал между поверками (межповерочный ишервал) - 5 лет.

В настоящем стандарте использованы ссылки на следующие стандарты:

Система стандартов безопасности труда. Организация обучения безопаснос ти груда. Общие положения

Система стандартов безопасности груда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

Система стандартов безопасности труда. Строительство. Каски стро 11 тел ьн ые. Тех н и ческ не у с л о в и я

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Т ехн и чес кис ус. i о в и я

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов.

Тех н и чес к и с трсбо ван ия

Электрооборудование взрывозащищенное. Часть 0. Общие требования

Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон

Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом ио безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Рулетки измерительные металлические. Технические условия Пирометры. Общие 1ехнические требования

В настоящей методике проверки применяются следующие термины с соответствующими определениями:

• 3.1 резервуар стальной вертикальный цилиндрический: Стальной сосуд в виде стоящего цилиндра с днищем, стационарный с кровлей или плавающей крышей, применяемый для хранения и измерений объема жидкостей.

• 3.2 резервуар стальной вертикальный цилиндрический теплоизолированный: Резервуар стальной вертикальный цилиндрический, наружная поверхность которого покрыта слоем теплоизоляции.

• 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения.

• 3.4 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Примечания

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которой соответствуют данные в градуировочной таблице, указано на титульном листе.

• 3.5 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка

• 3.6 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

• 3.7 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его. установленная нормативным документом для конкретного типа резервуара.

• 3.8 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.9 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.10 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.11 точка касания днища грузом рулетки (начало отсчета): Точка на днище резервуара или на опорной плите (при наличии), которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продукта при эксплуатации резервуара.

• 3.12 базовая высота резервуара: Расстояние по вертикали отточки касания днища грузом рулетки до верхнего среза измерительного люка или до риски направляющей планки измерительного люка.

• 3.13 эталонная точка резервуара: Верхний срез фланца измерительного люка резервуара или риски на планке измерительного люка резервуара.

• 3.14 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.

• 3.15 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар или рассчитанный.

• 3.16 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 3.17 жидкость при хранении: Жидкость, для хранения которой предназначен резервуар.

• 3.18 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

• 3.19 высота «мерзвой» нолосгн: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

• 3.20 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.

• 3.21 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

• 3.22 высота неровностей днища: Расстояние по вертикали от точки касания днища грузом рулетки до уровня покрытия неровностей днища.

• 3.23 объем неровностей днища: Объем днища резервуара в пределах высоты неровностей днища.

• 3.24 степень наклона резервуара: Величина т|. выражаемая через тангенс угла наклона вертикальной оси резервуара к горизонтальной плоскости, рассчитываемая по формуле

n = tg₽-                                        (1)

где р - угол наклона вертикальной оси резервуара (далее - угол наклона резервуара), в градусах.

• 3.25  машина координатно-измерительная мобильная: Машина координатноизмерительная (далее - КИМ) предназначена для измерения методом трехмерного сканирования приращений координат и длин линий и определения по этим измерительным данным координат и геометрических размеров объектов.

• 3.26 станция: Точка стояния КИМ во время проведения измерений.

• 3.27 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудования.

• 3.28 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

• 3.29 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

• 3.30 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ (по ГОСТ 19781).

• 3.31 скан: Визуализированное трехмерное изображение облака точек.

• 3.32 ЗИ-моделирование: Построение трехмерной модели объекта по объединенному («сшитому») облаку точек специализированным программным обеспечением.

• 3.33 рабочее программное обеспечение КИМ (рабочее ПО КИМ): Встроенное программное обеспечение координатно-измерительной машины позволяющее создавать и управлять проектами сканирования и осуществлять сканирование.

• 3.34 программное обеспечение «FARO SCENE» (ПО «FARO SCENE»): Программа позволяющая управлять и обрабатывать данные сканирования в реальном времени.

• 3.35 пакет прикладных программ «VESSEL GRADUATION SYSTEM» (ППП «VGS»): Программное обеспечение, представляющее собой математическую информационную систему для обработки результатов измерений при определении вместимости вертикальных резервуаров.

• 4.1 Поверку резервуара проводят геометрическим методом с применением машины координатно-измерительной мобильной (далее - КИМ). При поверке резервуара вместимость резервуара определяют на основании вычисленного объема ЗЭ-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

• 4.2 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции, указанные в таблице 1.

Таблица 1

• 4.3 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация), аккредитованные в установленном порядке па право проведения поверки.

• 4.4 Поверки резервуара проводят:

первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

периодическую - по истечении срока интервала между поверками;

внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 %; при внесении в резервуар конструктивных изменений, влияющих на его вместимость, и после очередного полного технического диагностирования.

• 5.1 При поверке резервуара применяют следующие средства измерений:

  • 5.1.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 50. 20 м по ГОСТ 7502.

  • 5.1.2 Рулетку измерительную 2-го класса точности с верхним пределом измерений 20 м по ГОСТ 7502/

  • 5.1.3 Машину координатно-измерительную мобильную FARO Laser Scanner Focus S 70

с диапазоном измерений длины от 0.6 до 70 м. с доверительной границей абсолютной погрешности измерений длины при доверительной вероятности 0.67. мм: ±1. с диапазоном сканирования: в горизонтальной плоскости от 0 до 360°, в вертикальной плоскости от 0 до ±300°.

• 5.1.3 Люксметр ТКА-Люкс с диапазоном измерения освещенности от 1 до 200000 лк, с пределами допускаемой основной относительной погрешности измерения освещенности ±6 %.

• 5.1.3 Пирометр с диапазоном измерений температуры от минус 65 °C до плюс 180 °C, показателем визирования не менее 1:50, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ±2 °C.

• 5.1.3 Анализатор-течеискатель АНТ-ЗМ диапазон измерения массовой концентрации: по изобутилену от 30 до 300 мг/м' с пределами допускаемой относительной погрешности по изо-бутелену ±5 %; по гексану от 2 до 12 г/м' с пределами допускаемой относительной погрешности по гексану ±10 %.

• 5.1.3 Термогигрометр ИВА-6-Д с диапазоном измерений температуры от минус 20 до 60 °C, 111 ±0.3 °C; с диапазоном измерений относительной влажности от 0 до 98 %, ПГ ±2 %; с диапазоном измерений атмосферного давления от 70 до 110 кПа. ПГ ±0.25 кПа.

• 5.1.4 Вспомогательные средства:

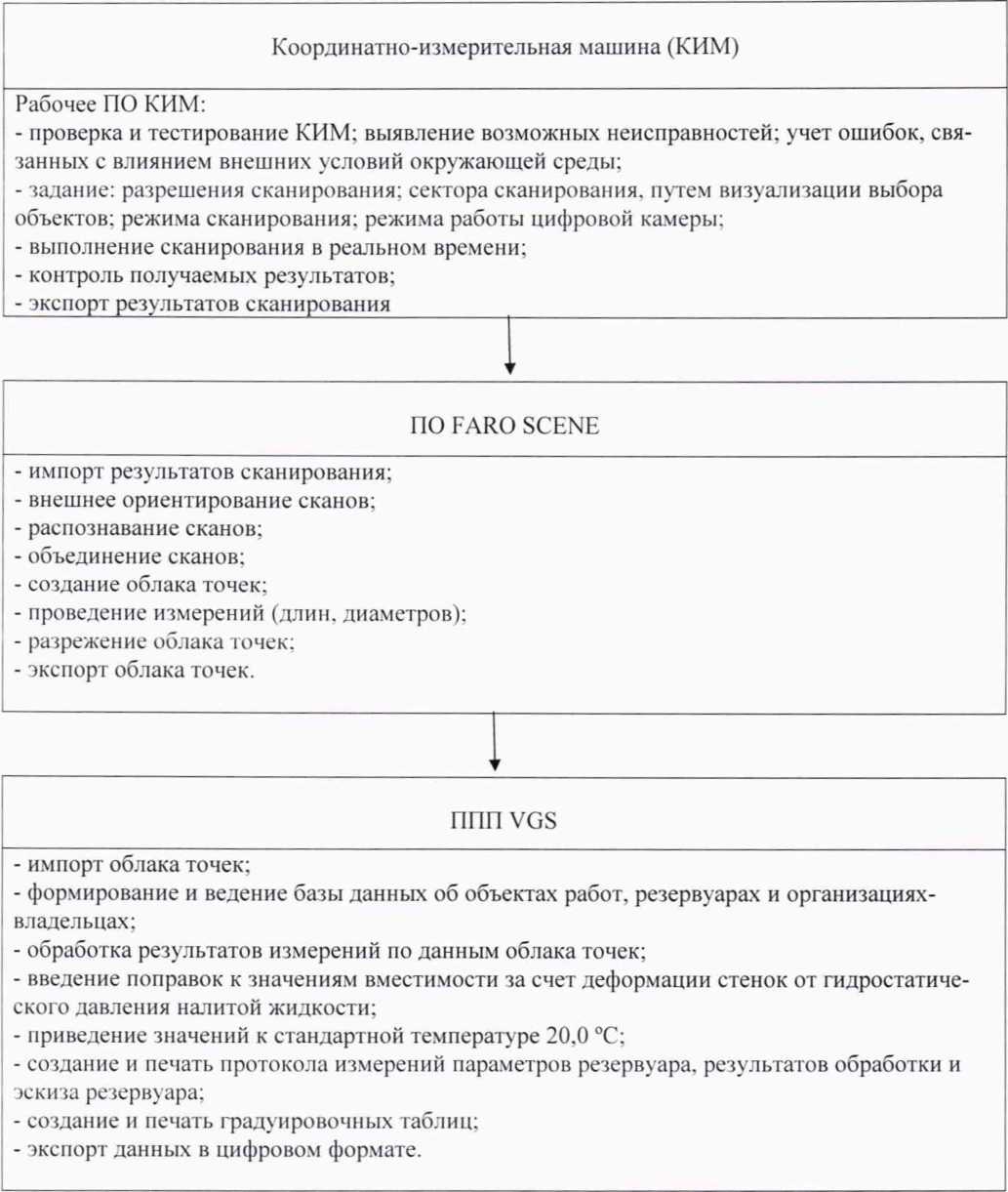

• 1) Пакет прикладных программ VGS. устанавливаемый на персональном компьютере, для обработки результатов измерений резервуаров геометрическим методом.

• 2) Программное обеспечение «FARO SCENE», устанавливаемое на персональном компьютере. предназначенное для хранения и обработки измеренных данных.

• 3) Персональный компьютер.

• 5.2 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 5.3 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

• 6.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации,

и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20 [1].

• 6.2 К проведению работ допускают лиц. изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004. по промышленной безопасности в соответствии с РД-03-20 fl].

• 6.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310. спецобувь по ГОСТ 12.4.137. строительную каску по ГОСТ 12.4.087.

• 6.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм. не должна превышать ПДК, определенную по ГОСТ 12.1.005 и соответствующую гигиеническим нормативам ГН 2.2.5.3532-18 [2].

• 6.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

• 6.6 Перед началом работ проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

При проведении поверки соблюдают следующие условия:

• 7.1 Температура окружающего воздуха:...........................................от 5 °C до 35 °C.

• 7.2 Освещенность внутренней полости резервуара, не менее:....................... 200 лк.

• 7.3 Атмосферное давление............................................................от 84,0 до 106,7 кПа.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа применяемого эталона (далее - средство измерений).

• 7.5 Допуск к производству работ осуществляется по наряду-допуску организации - владельца резервуара.

• 7.6 Резервуар при поверке должен быть порожним.

• 7.7 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

• 7.8 Загазованность в воздухе вблизи или внутри резервуара должна быть не более ПДК вредных веществ, установленных по ГОСТ 12.1.005. и соответствующая гигиеническим нормативам ГН 2.2.5.3532-18 [2].

При подготовке к поверке проводят следующие работы:

• 8.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

• 8.2 Подготавливают их согласно технической документации на них. утвержденной в установленном порядке.

• 8.3 В рабочем IIO КИМ формируют файл проекта записи данных.

• 8.4 Измеряют параметры окружающего воздуха.

• 8.5 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица 2).

• 8.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

• - акт на зачистку резервуара;

• - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

• - наряд-допуск на проведение газоопасных работ.

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА МЕТОДОМ ВНУТРЕННИХ ИЗМЕРЕНИЙ С ПРИМЕНЕНИЕМ КИМ

• 9.1.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования:

• - исправность лестниц и перил:

• - чистоту внутренней поверхности резервуара.

• 9.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза. неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

• 9.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней сферическую марку, согласно Приложения А (рисунок Л.2).

• 9.2.1 Базовую высоту Нб измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза. Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б (таблица 3).

• 9.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0.1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0.1 %. устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

При проведении сканирования внутренней полости резервуара проводят следующие операции.

• 9.3.1 Подготавливают КИМ к работе в соответствии с требованиями его технической документации.

• 9.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение нс просканированного пространства (теней).

Схема размещения станций должна обеспечить видимость с каждой станции сферической марки (рисунок А.2).

• 9.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на КИМ и применяемого ПО «FARO SCENE».

Результаты измерений автоматически фиксируются и записываются в памяти процессора КИМ в заранее сформированном проекте.

При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой 7 жидкости.

• 9.4.1 Вносят значение плотности р_жх, кг/м³, жидкости, для хранения которой предназначен резервуар (Приложение Б. графа 8 таблица 2).

• 10 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

Обработку результатов измерений при поверке проводят в соответствии с приложением Е.

• 10.1.1 Результаты обработка измерений вносят в журнал, форма которого приведена в приложении В.

• 10.2.1 Градуировочную таблицу составляют, с шагом ДНц = 1 см или шагом Д//,₍ = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Н_мп) и до предельного уровня //„_р, равного суммарной высоте поясов резервуара.

• 10.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, V(H), вычисляют при приведении к стандартной температуре 20 °C .

Примечание- Значение температуры указано на титульном листе градуировочной таблицы.

• 10.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости. приходящейся на 1 мм высоты наполнения.

• 10.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Я_мп, соответствующего высоте «мертвой» полости.

• 10.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дмТ

• 10.2.6 Обработку результатов измерений проводят с помощью программного обеспечения.

• 10.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Б. который является исходным документом для расчета градуировочной таблицы.

• 11.1 На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке. \твержденно.му Приказом Минпромторга от 2 июля 2015 г. № 1815.

• 11.2 К свидетельству о поверке прикладывают:

• - протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

• - результаты обработки;

• - эскиз резервуара;

• - градуировочную таблицу.

• 11.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении Г.

Протокол подписывают поверители. Подписи заверяют знаком поверки.

Титульный лист и последнюю страницу градуировочной таблицы подписывают поверители, подписи заверяют знаком поверки

• 11.4 Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

Рисунок А.1 —Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

Рисунок А.2 — Схема сканирования внутренней полости резервуара

• 1 - внутренняя полость резервуара:

• 2 - станция, точка стояния КИМ во время измерения:

• 3 - точка установки сферической марки в точке касания днища грузом рулетки.

Форма протокола измерений параметров резервуара

ПРОТОКОЛ измерений параметров резервуара

Таблица 1- Общие данные

Продолжение таблицы 1

Окончание таблицы 1

Таблица 2 - Условия проведения измерений и параметры резервуара

Окончание таблицы 2

Г а б л и ц а 3 - Базовая высота резервуара

В миллиметрах

Форма журнала результатов обработки измерений

РЕЗУЛЬТАТЫ ОБРАБОТКИ

Таблица 4 - Геометрические параметры резервуара

Таблица 5 - Параметры вместимости резервуара

Г а б л и ц а 6-11араметры поясов резервуара

Детжность.

Инициалы Фамилия

Инициалы Фамилия

Должность

Инициалы Фамилия

ПРИЛОЖЕНИЕ Г

(рекомендуемое)

Форма акта измерения базовой высоты резервуара

УТВЕРЖДАЮ

Руководите зъпредприятие-владельцарезервуара

АКТ

измерений базовой высоты резервуара

от «__»________20__года

Составлен в том. что комиссия, назначенная приказом №__от «__»_____20__года по

__. в составе председателя_______________________________ и членов: ________________________________________________________________________________

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-______№______при температуре окружающего воздуха_________°C.

Измерения базовой высоты проведены рулеткой с грузом___________№________.

Результаты измерений представлены в таблице 1.

Табл и ц а 1

Относительное изменение базовой высоты резервуара 8б, %, вычисляют по формуле

66 = ■ 100 % = %,

где значения величин (H₍s)_k. (Нб)_п приведены в 1-й и 2-й графах.

Вывод: требуется (не требуется) корректировка градуировочной таблицы

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

Наименование исполнителя

УТВЕРЖДАЮ

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

резервуар стальной вертикальный цилиндрический теплоизолированный

тип резервуара: номер: организация-владелец: погрешность определения вместимости:

участок ниже______ мм для учетных и торговых операций не используется

интервальные вместимости резервуара приведены к 20 °C

дата проведения поверки:

дата очередной поверки:

Поверители:

Должно: п

Инициалы Фамилия

Должность                                                         ^—

Инициалы Фамилия

Должность

Инициалы Фамилия

Г.2 Форма градуировочной таблицы резервуара

Градуировочная таблица

Организация__________________________________________________________

Намысяюынмс органы иики - владельца ре крвтира

Тип:___________ Номер:___________

ДОТЖМОСТЬ

Инициалы Фамилия

Должность

Инициалы Фамилия

Должность

Инициалы Флмицц

Г.З Форма вместимости в пределах «мертвой» полости резервуара

ДОЛЖНОСТЬ

Инициалы Фамилия

Должность

Инициалы Фамилия

Должность

Иншшллы Фамилия

¹¹ Заполняется по согласованию с Заказчиком

ПРИЛОЖЕНИЕ Е

(обязательное]

Алгоритм обработки результатов измерений при применении координатно-измерительной машины (КИМ) и функциональные требования к программному обеспечению (ПО)

17

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-1000
