АППАРАТУРА ДЛЯ КОНТРОЛЯ

ПАРАМЕТРОВ ПЬЕЗОЭЛЕМЕНТОВ «ЦЕНЗУРКА-МА2.1»

Методика поверки

68.100.00.00.000 МП

Содержание

11риложение А (обязательное). Формы таблиц результатов

Инв. № подл. 11одп. и дата Взам. пив. № Ипв. № дубл. 11одп. и дата

измерений

Приложение Б (обязательное). Эквиваленты пьсзоэлсмснтов

ЭПЭ-1201, ЭПЭ-1202, ЭПЭ-1203

Приложение В (обязательное). Наборы RC цепей НРЕЦ-1741,

НРЕЦ-1742

1

68.100.00.00.000 мп

Изм Диет №докум.

Поди. Дата

Разраб. Согомонян

i

Аппаратура для контроля параметров пьезоэлементов “Цензурка-МА2.1 Методика поверки

Лит.

Лист

Листов

Пров.    Милославский

Ж-

2

27

11КТБ «Пьезоприбор» ЮФУ

Н. контр. Примакова

Утв,

i

Настоящая методика поверки распространяется на аппаратуру для контроля параметров пьезоэлементов «Цензурка-МА2.1» 68.100.00.00.000 (в дальнейшем аппаратура) и устанавливает методику ее первичной и периодической поверки.

Аппаратура подлежит первичной поверке при выпуске из производства или ремонта, а также периодической поверке.

Межповерочный интервал - 24 месяца.

Инв. № подл. Поди, и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 мп

Лист

При проведении поверки должны быть выполнены операции, перечень которых приведен в таблице 1.

Инв. № подл. Подп. и дата| Взам. инв, № | Инв. № дубл. | Подп. и дата

Таблица 1 - Перечень операций проводимых при периодической поверке аппаратуры

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

1 Внешний осмотр

6.1

Да

Нет

2 Опробование. Проверка программного

6.3.5

Да

Да

обеспечения

3 Проверка диапазона рабочих частот и

6.3.1

Да

Да

основной относительной погрешности установки частоты

4 Проверка диапазона и основной

6.3.2

Да

Да

абсолютной погрешности измерения электрической емкости и тангенса угла диэлектрических потерь на низкой частоте 5 Проверка основной относительной

6.3.3

Да

Да

погрешности измерения частоты резонанса и частоты антирезонанса

6 Проверка диапазона и основной

6.3.4

Да

Да

относительной погрешности измерения сопротивления на частоте резонанса 7 Проверка времени непрерывной работы

6.3.6

Да

Нет

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 мп

Лист

Инв. № подл. I Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Для проведения поверки рекомендуются следующие средства измерений, приведенные в таблице 2.

Таблица 2 - Перечень средств измерений, применяемых при первичной и периодической поверке аппаратуры

Рекомендуемые средства измерений и испытаний

Основные характеристики средств измерений

Пункт методики поверки

Наименование

Тип

1 Частотомер электронно-счетный вычислительный

43-63/1

Основная относительная погрешность измерения частоты - не хуже 0,01%

6.3.1

2 Измеритель импеданса

IM3570

Основная относительная погрешность измерения импеданса - не хуже 0,08%; точность установки частоты - не менее 4 Гц;

Измерение импеданса при напряжении постоянной амплитуды 150...200 мВ

  • 6.3.2,

  • 6.3.3,

6.3.4

3 Эквиваленты пьезоэлементов (Приложение Б настоящей методики)

ЭПЭ-1201,

ЭПЭ-1202, ЭПЭ-1203

6.3.3

4 Набор RC цепей (Приложение В настоящей методики)

НРЕЦ-1741, НРЕЦ-1742

6.3.2,

6.3.4

5 Мегаомметр

Е6-24

6.2.1

Примечания

  • 1 При поверке аппаратуры допускается использование других средств измерений, обеспечивающих соотношение абсолютного значения основной погрешности средства измерения и поверяемой аппаратуры 1/3 для поверяемого значения. Все средства измерений должны быть поверены в соответствии с требованиями ГОСТ 8.002-86

  • 2 Параметры элементов эквивалентов пьезоэлементов, наборов RC цепей, должны быть предварительно измерены анализатором импеданса и занесены в протокол

  • 3 Поверку аппаратуры, используемой для измерений в более узком диапазоне частот (или для измерений меньшего числа параметров) допускается производить в этом диапазоне частот (и только для требуемых параметров)

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 мп

Лист

3 Требования безопасности

При проведении поверки должны быть соблюдены правила техники безопасности при работе с аппаратурой и средствами поверки, указанные в эксплуатационной документации на эти изделия. Все приборы должны быть заземлены!

Инв, № подл. I Подп. и дата | Взам. инв, № | Инв. № дубл. | Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 мп

Лист

При проведении поверки должны соблюдаться нормальные условия эксплуатации:

- температура окружающего воздуха, °C

20 ±10

- относительная влажность воздуха, %

65 ±20

- атмосферное давление, мм рт. ст.

630-795

- напряжение питающей сети, В

220 ±22

- частота питающей сети, Гц

50 ±1

Перед проведением поверки аппаратуры должны быть выполнены следующие подготовительные работы:

  • - аппаратура должна быть выдержана в нормальных условиях в течении четырех часов;

  • - средства поверки должны быть выдержаны в условиях и подготовлены к работе в соответствии с их эксплуатационными документами.

    Инв. № подл. Подп. и дата | Взам. инв. № | Инв. № дубл, | Подп. и дата

    Изм

    Лист

    № докум.

    Подп.

    Дата

    68.100.00.00.000 мп

    Лист

    Ин в. № подл.    Подп. и дата Взам. инв. № Инв. № дубл. | Подп. и дата

  • 6.1 Внешний осмотр

  • 6.1.1 Внешний осмотр проводят в следующей последовательности:

  • - установить соответствие комплектности аппаратуры требованиям паспорта (68.100.00.00.000 ПС);

  • - проверить четкость нанесения маркировки и ее соответствие руководству по эксплуатации (68.100.00.00.000 РЭ);

  • - проверить отсутствие на корпусе, разъемах и клеммах аппаратуры механических повреждений.

  • 6.1.2 Результаты внешнего осмотра считаются положительными, если:

  • - комплектность аппаратуры соответствует требованиям паспорта (68.100.00.00.000 ПС);

  • - маркировка на корпусе аппаратуры соответствует руководству по эксплуатации (68.100.00.00.000 РЭ);

  • - на корпусе, разъемах и клеммах аппаратуры отсутствуют механические повреждения.

  • 6.2 Опробование. Проверка программного обеспечения

  • 6.2.1 Перед опробованием необходимо проверить сопротивление изоляции цепей питания аппаратуры. Для этого:

  • - отключить сетевой кабель аппаратуры от сети 220В 50 Гц, закоротить перемычкой клеммы его вилки и подключить ко входу мегаомметра (п.5 таблица 2). Вторую клемму входа мегаомметра соединить с корпусом аппаратуры;

  • - включить тумблер «СЕТЬ ВКЛ» на аппаратуре;

  • - измерить сопротивление изоляции между короткозамкнутыми клеммами и корпусом (клеммой заземления) аппаратуры.

Результаты считаются положительными, если сопротивление изоляции не менее 20 Мом.

  • 6.2.2 Для опробования подготовить аппаратуру к использованию в соответствии с п. 3.2 (68.100.00.00.000 РЭ) и включить для самопрогрева в течении 15 минут.

  • 6.2.3 Опробование проводят путем выполнения контроля аппаратных средств согласно п.3.3 (68.100.00.00.000 РЭ).

Результаты считаются положительными, если в окне «Контроль аппаратных средств» напротив каждого теста стоит значение «ОК».

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 мп

Лист

Инв. № подл. Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп, и дата

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

  • 6.2.4 Провести проверку программного обеспечения. Для этого сначала определите название и версию программного обеспечения путем нажатия на экранную кнопку «О программе» раздела «Контроль технического состояния». В ответ выдаётся строка, содержащая следующую информацию: «наименование программного обеспечения, версия, дата». Затем произвести проверку защиты метрологически значимой части программного обеспечения от преднамеренных изменений следующим образом:

  • - нажать на экранную кнопку «О программе» раздела «Контроль технического состояния»

  • - в появившемся окне нажать экранную кнопку «Контрольная сумма»

  • - считывают появившуюся контрольную сумму метрологически значимой части программного обеспечения. Контрольная сумма должна совпадать со значением, указанным производителем.

Результаты поверки программного обеспечения занести в таблицу АО.

Инв. № подл. | Поди, и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

6.3 Определение метрологических характеристик

  • 6.3.1 Проверка диапазона рабочих частот и основной относительной погрешности установки частоты

  • 6.3.1.1 Подключить вход частотомера (п. 1 таблица 2) к разъему «ВХОД+» аппаратуры с помощью соединительного кабеля из комплекта частотомера (разъемы СР-50-74ПВ на концах кабеля). Закрыть (если оно было открыто) специальное программное обеспечение аппаратуры в соответствии с п. 3.3.4 (68.100.00.00.000 РЭ).

  • 6.3.1.2 Запустить вспомогательную программу SigGen.exe, (находится на поставляемом дистрибутиве специального программного обеспечения).

  • 6.3.1.3 В появившемся окне, в поле «Required F, kHz» установить частоту 1 кГц и нажать кнопку «Start».

  • 6.3.1.4 Измерить частоту сигнала с помощью частотомера*^. Занести полученный результат в таблицу А1 (Приложение А).

  • 6.3.1.5 Повторить действия по п. 6.3.1.3 и 6.3.1.4 пять раз. Вычислить среднее значение измеренной частотомером частоты. Вычислить относительную погрешность установки частоты 8f по формуле:

•100%

(1)

где       - среднее значение измеренной частотомером частоты;

fycm ” установленная в поле «Required F, kHz» частота.

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

10

  • 6.3.1.6 Повторить действия по пунктам 6.3.1.3-6.3.1.5 для частот

0,1 кГц, 0,5 кГц, 50 кГц, 100 кГц, 300 кГц, 500 кГц, 600 кГц, 700 кГц и 800 кГц.

Результат считается положительным, если относительная погрешность установки частоты для частот 1 кГц - 800 кГц не более ±0,1%, а для частот 0,1 кГц, 0,5 кГц - не более ±1%.

Закрыть вспомогательную программу SigGen.exe.

  • 6.3.1.7 Запустить специальное программное обеспечение аппаратуры п. 3.3.2 (68.100.00.00.000 РЭ). Подключить измерительный кабель 68.100.06.00.000 к разъему «ВХОД+» аппаратуры. Выполнить компенсацию этого кабеля. Для этого:

* 1) Примечание: сигнал на измерительном входе аппаратуры сохраняется в течение 10 секунд после команды на запуск. Если измерение не удалось произвести, то необходимо повторно дать команду на запуск.

Ин в. № подл. I   Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

11

Инв. № подл. Поди, и дата Взам. ин в. № Инв. № дубл. Подп. и дата

  • - в появившемся окне «Выбор действия» выбрать режим «Простые измерения» (без сохранения в базе данных);

  • - нажать радиокнопку «Настройки оборудования...»;

  • - выполнить процедуры «Компенсация разомкнутого» и «Компенсация замкнутого», следуя инструкциям во всплывающих окнах.

  • 6.3.2 Проверка диапазона и основной абсолютной погрешности измерения электрической емкости и тангенса угла диэлектрических потерь на низкой частоте

6.3.2.1 Подключить выводы цепи №1 набора НРЕЦ-1741 (рисунок Б.4) ко входу анализатора импеданса IM3570 в соответствии с рисунком 1). Далее:

  • - перевести анализатор в режим работы измерителя «LCR» (нажав радиокнопку «MODE» на экране анализатора);

  • - установить частоту измерения 1 кГц (нажав радиокнопку «SET»);

  • - измерить электрическую емкость и тангенс угла диэлектрических потерь;

  • - занести полученные данные в таблицу А2 в качестве Собр и tg8o6p.

Вычислить предел основной допустимой абсолютной погрешности измерения емкости ACnf) и тангенса Atg8nd по формулам:

ДСЛ() =1 пФ + 5-10_3-С^                      (2)

A/g<„=2-10-45-10-3/g^                   (3)

Результаты занести в таблицу А2 (Приложение А).

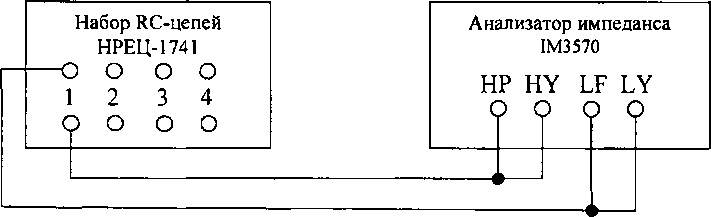

Рисунок 1 - Блок-схема измерения RC цепи анализатором импеданса IM3570

  • 6.3.2.2 Подключить выводы цепи №1 набора НРЕЦ-1741 с помощью кабеля измерительного 68.100.06.00.000 ко входу аппаратуры в соответствии с рисунком 2).

    Изм

    Лист

    № докум.

    Подп.

    Дата

    68.100.00.00.000 мп

    Лист

В поле «Настройки оборудования установить параметры измерений «На фиксированной частоте»:

  • - частота:                  F - 1 кГц;

  • - нагрузочный резистор: R = 30 кОм;

  • - длина выборки:         N = 64 К.

Набор RC-цепей

НРЕЦ-1741

С О О

12  3

О О О

Аппаратура

« Цензу рка-МА2.1»

ВХОД+

Q

Инв. № подл. I Поди, и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Рисунок 2 - Блок-схема измерения RC цепи аппаратурой «Цензурка-МА2.1»

Провести измерения десять раз. Результаты измерений емкости Со и тангенса угла диэлектрических потерь tg8 отображаются в соответствующих столбцах таблицы результатов измерений.

Вычислите их среднеарифметические значения и занести полученные данные в таблицу А2 в качестве Сср и tg8.

Вычислить основную абсолютную погрешность измерения емкости АСиз.м и тангенса угла диэлектрических потерь \tgSu3M по формулам:

(4) btgS^tgS^-tgS^                        (5)

Результаты занести в таблицу А2. Повторить измерения этого пункта для сигнала частотой 0,1 кГц.

6.3.2.3 Повторить действия по п. 6.3.2.1 и 6.3.2.2 для цепей № 2, 3, 4 набора RC цепей НРЕЦ-1741*2’.

*2) Примечание: при измерениях 3 и 4 RC цепей из набора RC цепей НРЕЦ-1741 обеспечить минимальную паразитную емкость соединяющих проводников, а при необходимости учитывать эту емкость, вычитая ее из показаний прибора.

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

13

Результаты поверки считаются положительными, если основная абсолютная погрешность измерения емкости и тангенса угла диэлектрических потерь меньше или равна предельно допустимому значению основной абсолютной погрешности измерения:

AC<AC„d

(6)

\tg8 < tg8nd

(7)

Инв. № подл. I Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

6.3.3 Проверка основной относительной погрешности измерения частот резонанса и антирезонанса

6.3.3.1 Подключить эквивалент пьезоэлемента ЭПЭ-1201 к анализатору импеданса в соответствии с рисунком 3.

Настроить анализатор импеданса на измерение частотной характеристики модуля полной проводимости Y:

  • - диапазон частот - диапазон грубого поиска максимума и минимума и таблицы АЗ (для ЭПЭ-1201 5-8 кГц ориентировочно);

  • - число точек в диапазоне частот - 50;

  • - закон распределения точек в полосе частот - линейный;

  • - измерительный сигнал - напряжение постоянной амплитуды

150...200 мВ.

Провести измерения. Грубая частота резонанса frsp соответствуют

максимуму модуля проводимости в заданном частотном диапазоне, а грубая частота антирезонанса гр - минимуму. Занести полученные данные в таблицу АЗ. Рассчитать диапазоны частот точного поиска максимума и минимума проводимости, как это указано в таблице АЗ. Занести полученные данные в соответствующие столбцы таблицы АЗ.

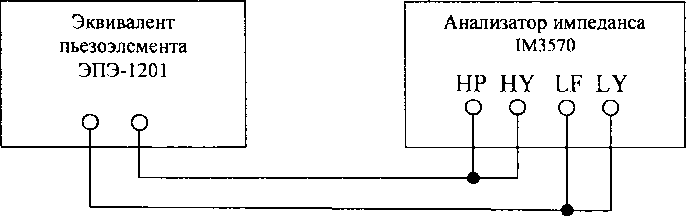

Рисунок 3 - Блок-схема измерения параметров эквивалента пьезоэлемента анализатором импеданса IM3570

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

Инв. № подл. I Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Задать анализатору импеданса диапазон частот точного поиска максимума модуля проводимости в соответствии со значениями из таблицы 2.

Провести измерения. Точная частота резонанса fro6p соответствует максимуму модуля проводимости в заданном частотном диапазоне. Занести найденное значение fro6p в таблицу АЗ.

Задать анализатору импеданса диапазон частот точного поиска минимума модуля проводимости в соответствии со значениями из таблицы АЗ.

Провести измерения. Точная частота резонанса fa^ соответствует минимуму модуля проводимости в заданном частотном диапазоне. Занести найденное значение fao6p в таблицу АЗ.

  • 6.3.3.2 Подключить эквивалент пьезоэлемента ЭПЭ-1201 ко входу аппаратуры с помощью кабеля измерительного 68.100.06.00.000 соответствии с рисунком 4.

Запустить специальное программное обеспечение аппаратуры.

В появившемся окне выбрать «Простые измерения» (без сохранения в базе данных).

Нажать радиокнопку «Настройки оборудования...» п. 3.3.5 (68.100.00.00.000 РЭ).

Выполнить компенсацию параметров кабеля измерительного (при необходимости) нажимая «Компенсация разомкнутого» и «Компенсация замкнутого».

Эквивалент пьезоэлемента ЭПЭ-1201

Q Q

«

вх<

С

Аппаратура

Цензурка-МА2.1»

ОД+

)

Рисунок 4 - Блок-схема измерения параметров эквивалента пьезоэлемента аппаратурой «Цензурка-МА2.1»

Изм

Лист

№ до кум.

Подп.

Дата

68.100.00.00.000 МП

Лист

15

Инв. № подл. Подп. и дата Взам. инв. Ns Инв. № дубл. Подп. и дата

Установить следующие параметры измерений «В полосе частот»:

  • - диапазон частот Fmin - Fmax - в соответствии с диапазоном грубого поиска максимума и минимума из таблицы АЗ (для ЭПЭ-1201 5-8 кГц);

  • - нагрузочное сопротивление - R = 400 Ом;

  • - длина выборки:              N=64 К.

Провести измерения пять раз. Результаты измерений частот резонанса fr и антирезонанса fa отображаются в соответствующих графах в таблице результатов измерений (п.3.3.5 68.100.00.00.000 РЭ).

Вычислить их среднеарифметическое значение и занести в таблицу АЗ в качестве frcp и facp.

Вычислить относительную погрешность измерения частоты резонанса по формуле:

= frcp frobp J 00%

fro6p

и антирезонанса по формуле:

= ^ср ~^а°бр • 100%                                (9)

fao6p

Результаты поверки считаются положительными, если 8[г не превышает 0,2%, a Sfa не превышает 0,5%.

Повторить действия по пп. 6.3.3.1 - 6.3.3.2 с эквивалентами пьезоэлементов ЭПЭ-1202 (диапазон 40-48 кГц) и ЭПЭ-1203 (диапазон 725-760 кГц).

6.3.4 Проверка диапазона и основной относительной погрешности измерения сопротивления на частоте резонанса

6.3.4.1 Подключить выводы цепи №1 набора RC-цепей НРЕЦ-1742 ко входу анализатора импеданса в соответствии с рисунком 5. Далее:

  • - перевести анализатор в режим измерения RLC;

  • - выбрать параллельную схему замещения;

  • - установить частоту измерения 1 кГц;

  • - измерить активное сопротивление.

Занести полученные данные в таблицу А4 в качестве Ro6p.

Повторить измерения для частот 0,1 кГц, 50 кГц и 800 кГц и также занести данные в таблицу А4.

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

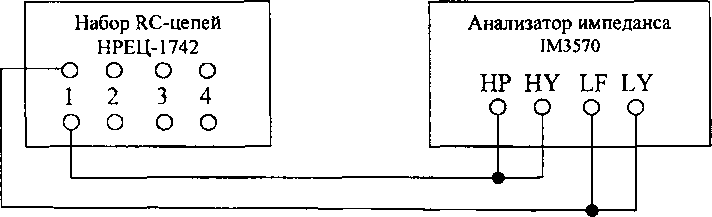

Рисунок 5 - Блок-схема измерения RC цепи анализатором импеданса IM3570

  • 6.3.4.2 Подключить выводы цепи №1 набора RC-цепей НРЕЦ-1742 ко входу аппаратуры с помощью кабеля измерительного 68.100.06.00.000 соответствии с рисунком 6.

В поле «Настройки оборудования...» п. 3.3.5 (68.100.00.00.000 РЭ) установить параметры измерений «На фиксированной частоте»:

- частота:                  F=1 кГц;

  • - нагрузочный резистор: R=400 Ом;

  • - длина выборки:         N=64 К.

Нажать кнопку «Подробности измерений...».

Инв. № подл. | Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Набор RC-цепей

НРЕЦ-1742

О

о

О

о

1

2

3

4

о

О

о

О

«

BXI

С

Аппаратура

Цензурка-МА2.1»

ЭД+

5

Рисунок 6 - Блок-схема измерения RC цепи аппаратурой «Цензурка-МА2.1»

Провести измерения 10 раз. Результаты измерений отображаются в текстовом блоке, расположенном в нижней половине окна «Подробности измерений...» в строке, начинающейся текстом «R, кОм».

Повторить измерения для частот 0,1 кГц, 50 кГц и 800 кГц.

Вычислите их среднеарифметические значения и занести полученные данные в таблицу А4 в качестве Rcp.

Лист

68.100.00.00.000 МП

17

Изм

Лист

№ докум.

Подп.

Дата

  • 6.3.4.3 Повторить действия по п.п. 6.3.4.1 - 6.3.4.2для цепей № 2,3,4 набора RC-цепей НРЕЦ-1742.

Вычислить относительную погрешность измерения сопротивления 8R на частоте резонанса по формуле:

= ^ср-^обр 10QO/o

(10)

&обр

Результаты поверки считаются положительными, если относительная погрешность измерения сопротивления на частоте резонанса не более 10%.

6.3.5 Проверка времени непрерывной работы

Включить аппаратуру

Через 4 часа выполнить операции по пп. 6.3.2 - 6.3.4.

Через 8 часов выполнить операции по пп. 6.3.2 - 6.3.4.

Инв. № подл. I Подп. и дата | Взам. инв. № | Инв. № дубл. | Поди, и дата

Изм

Лист

№ докум.

Подп.

Дата

7 Оформление результатов

По результатам поверки аппаратуры оформляется протокол.

При положительных результатах испытаний выдается свидетельство о поверке.

При отрицательных результатах поверки оформляется извещение о непригодности к применению.

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ВЫПУСК В ОБРАЩЕНИЕ И ПРИМЕНЕНИЕ АППАРАТУРЫ, ПРОШЕДШЕЙ ПОВЕРКУ С ОТРИЦАТЕЛЬНЫМ РЕЗУЛЬТАТОМ.

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

8 Сокращения и обозначения

Со - электрическая емкость пьезоэлемента;

fr - частота резонанса;

fa - частота антирезонанса;

Rr - сопротивление пьезоэлемента на частоте резонанса (динамическое); tg5 - тангенс угла диэлектрических потерь;

АС 8С - абсолютная погрешность измерения емкости;

&tg8 3tg5 - абсолютная погрешность измерения тангенса угла диэлектрических потерь;

8fr 8fr - относительная погрешность измерения частоты резонанса;

8fa 5fa - относительная погрешность измерения частоты антирезонанса;

8R 5КсГотносительная погрешность измерения сопротивления пьезоэлемента на частоте резонанса;

СИ - средства измерения.

Инв. № подл. Подп, и дата | Взам. инв. № | Инв, № дубл. | Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

ПРИЛОЖЕНИЕ А

(обязательное)

Формы таблиц результатов измерений

Таблица АО - Результаты определения контрольной суммы программного обеспечения

Указана производителем

Определена при поверке

Инв. № подл. Подл, и дата Взам. инв. № Инв. № дубл. Подп. и дата

Таблица А1 - Результаты определения погрешности установки частоты

Частота, кГц

Показания частотомера

Среднее значение

Погрешность

0,1

0,5

1

50

100

300

500

600

700

800

Таблица А2 - Результаты определения погрешности измерения электрической емкости и тангенса угла диэлектрических потерь

RC цепь

^обр-j

пФ

пФ

Сер, пФ

ИС, пФ

%

4tg8nd, %

tgdcp, %

%

1000 Гц

№1

№2

№3

№4

100 Гц

№1

№2

№3

№4

Лист

68.100.00.00.000 МП

21

Изм

Лист

№ докум.

Подп.

Дата

Ин в. № подл.

Подл, и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Формат А4

Таблица АЗ - Результаты определения погрешности измерения частот резонанса Fres и антирезонанса Fares.

Эквива

лент

Диапазон частот грубого поиска максимума и минимума, кГц

Грубая частота максимума, frzp> кГц

Грубая частота минимума, fa гр, кГц

Диапазон частот точного поиска максимума, ft'гр±б,5%, кГц

Частота точного максимума, froop, кГц

Диапазон частот точного поиска минимума, fazp$,5

Частота точного минимума, fao6p, кГц

Измерение fi* ср, кГц

Измерение fa ср, кГц

Погрешность измерения частоты резонанса,

#h’/o

Погрешность измерения частоты антирезона нса

Sfa,%

ЭПЭ-1201

ЭПЭ-1202

ЭПЭ-1203

ь S'

о ч

Инв, № подл. Подп. и дата | Взам. инв, № Инв. № дубл. Подп. и дата

Таблица А4 - Результаты определения погрешности измерения сопротивления на частоте резонанса

Roop ■> Ом

/кГц

R

Rd

1

2

3

4

5

6

7

8

9

10

1

0,1

50

800

1

0,1

50

800

1

0,1

50

800

1

0,1

50

800

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 мп

Лист

ПРИЛОЖЕНИЕ Б

(обязательное)

Эквиваленты пьезоэлементовЭПЭ-1201 ,ЭПЭ-1202,ЭПЭ-1203

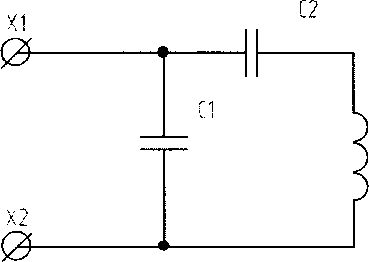

Рисунок Б.1 - Схемы электрические эквивалентов пьезоэлементовЭПЭ-1201, ЭПЭ-1202,ЭПЭ-1203

Ин в. № подл.    Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Таблица Б.1 - Перечни элементов эквивалентов пьезоэлементов ЭПЭ-1201, ЭПЭ-1202, ЭПЭ-1203

Поз. обозначение

Наименование

Кол.

Приме

чание

Эквивалент ЭПЭ-1201

С1

Конденсатор К71-7-250В-0Д мкФ-1%

1

С2

Конденсатор К71-7-250В-0,05 мкФ-1%

1

L1

Дроссель RLB0914-15мГ-10%

1

Эквивалент ЭПЭ-1202

С1

Конденсатор К71-7-250В-5000 пФ-1%

1

С2

Конденсатор К71-7-250В-1000 пФ-1%

1

L1

Дроссель RLB0914-15 мГ-10%

1

Эквивалент ЭПЭ-1203

С1

Конденсатор КС 250В-91 пФ-1%

1

С2

Конденсатор К71-7-250В-3300 пФ-1%

1

L1

Дроссель ДМ-0,1-500 мкГ-10%

1

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

24

0 XI

ПРИЛОЖЕНИЕ В

(обязательное)

Наборы RC цепей НРЕЦ-1741, НРЕЦ-1742

С1 I R1

/

0 Х7

0 Х8

14 I R4

/

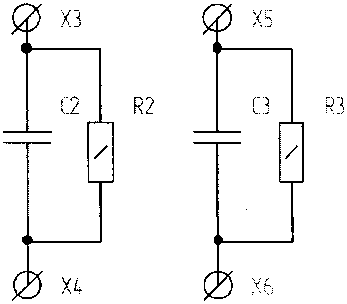

Рисунок В.1 - Схемы электрические наборов RC цепей НРЕЦ-1741, НРЕЦ-1742

Инв. № подл. | Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Таблица В.1 - Перечни элементов наборов RC цепей НРЕЦ-1741, НРЕЦ-

1742

Поз. обозначение

Наименование

Кол.

Приме

чание

1

2

3

4

Набор RC цепей НРЕЦ-1741

RC цепей №1

С1

Конденсатор K71-7-250B-0J мкФ-1%

1

R1

Резистор МЛТ-0,25-51 кОм-5%

1

RC цепей №2

С2

Конденсатор К71-7-250В-5000 пФ-1%

1

R2

Резистор МЛТ-0,25-1 МОм-5%

1

RC цепей №3

СЗ

Конденсатор К10-17-130 пФ-5%

1

R3

Резистор С2-33-0,25-10 МОм-5%

1

1

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Лист

Инв. № подл. I Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Продолжение таблицы В.1

RC цепей №4

С4

Конденсатор К10-17-10 пФ-5%

1

R4

Резистор С2-33-0,25-56 МОм-5%

1

Отсутствует

Набор RC цепей НРЕЦ-1742

RC цепей №1

С1

Конденсатор К10-17-510 пФ-5%

1

R1

Резистор МЛТ-0,25-10 Ом-5%

1

RC цепей №2

1

С2

Конденсатор К10-17-510 пФ-5%

1 ;

R2

Резистор МЛТ-0,25-100 Ом-5%

1

RC цепей №3

СЗ

Конденсатор К10-17-510 пФ-5%

1

R3

Резистор МЛТ-0,25-1 кОм-5%

1

RC цепей №4

С4

Отсутствует

R4

Резистор МЛТ-0,25-5,1 кОм-5%

1

Изм

Лист

№ докум.

Подп.

Дата

68.100.00.00.000 МП

Инв, № подл, | Подп. и дата | Взам. инв. № | Инв. № дубл. | Подп. и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов

(страниц) в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подп.

Дата

измененных

замененных

новых

анну-лиро-ван-ных

Лист

68.100.00.00.000 МП

27

Изм

Лист

№ докум.

Подп.

Дата

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
