УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель но научной работе ФГУП «ВНИЙФТРИ»

Тахографы МИКАС 20.3840 10 000 Методика поверки 842-16-06 МП

4

р.п. Менделеево 2016 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на тахографы МИКАС 20.3840 10 000 (далее - тахографы) и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 7 лет.

2 Операции поверки
  • 2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение погрешности (по уровню вероятности 0,95) измерения интервала времени

8.3

да

да

4 Определение погрешности измерения скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.4

да

да

5 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

8.5

да

да

6 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP <3

8.6

да

да

7 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.7

да

да

8 Определение относительной инструментальной погрешности (по уровню вероятности 0,95) измерения пройденного пути

8.8

да

да

9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

8.9

да

да

10 Определение абсолютной погрешности (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигна-

8.10

да

да

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

лам ГНСС ГЛОНАСС/GPS

11 Идентификация программного обеспечения

8.11

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и тахограф бракуется.

3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3

Генераторы сигналов специальной формы SFG-2104 (per. № 29967-05): пределы допускаемой     абсолютной     погрешности     установки     частоты

±(2xlO-5xF +0,0001 Гц)

Частотомер универсальный CNT-91R (per. № 41567-09): пределы допускаемой относительной погрешности измерения частоты при времени измерения 200 мс ±2x10'7

8.5

Генераторы сигналов специальной формы SFG-2104

8.8

Генераторы сигналов специальной формы SFG-2104

Частотомер универсальный CNT-91R

8.10

Источник первичного точного времени УКУС-ПИ 02ДМ

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, обеспечивающих требуемый запас точности (не менее 1/3) при определении метрологических характеристик тахографов.

  • 3.3 Применяемые для поверки средства измерений и блоки СКЗИ должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки тахографов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                                  от 15 до 25;

  • - относительная влажность воздуха, %                                     не более 80.

Все средства измерений и вспомогательное оборудование, использующиеся при поверке тахографов, должны находится в рабочих условиях эксплуатации.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации;

  • - наличие действующего свидетельства о поверки СКЗИ.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

  • 8.2 Опробование

    • 8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.

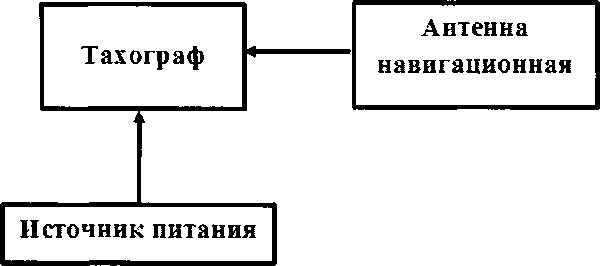

Рисунок 1 - Схема проведения измерений при проверке работоспособности

  • 8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.

  • 8.2.3 Результаты поверки считать положительными, если выполняются требования п. п. 8.2.2.

  • 8.3 Определение погрешности (по уровню вероятности 0,95) измерения интервала времени.

    • 8.3.1 Собрать схему в соответствии с рисунком 2.

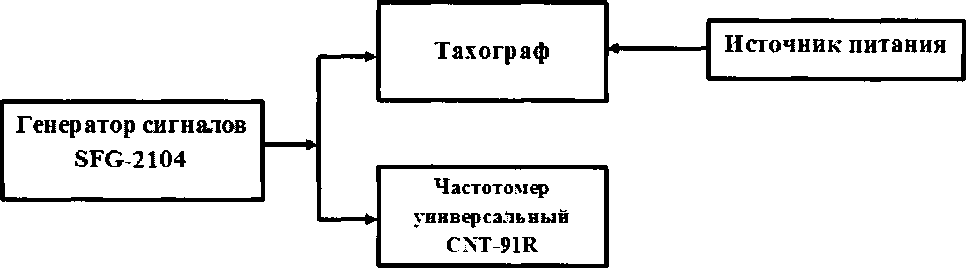

Рисунок 2 - Схема проведения измерений при определении погрешности измерения интервала времени и инструментальной погрешности пройденного пути

  • 8.3.2 В соответствии с руководством по эксплуатации настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:

  • - частота следования импульсов: 100 Гц;

  • - амплитуда импульсов: 6 В;

  • - среднеквадратичное значение амплитуды: 3 В;

  • - длительность импульса: 100 мкс;

  • - время нарастания (спада) фронта импульса (от 10 до 90 %): 50 мкс;

  • - продолжительность воспроизведения последовательности импульсов: 60 с.

  • 8.3.3 Включить генератор SFG-2104, фиксировать последовательность импульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени (Тпдейств) по формуле:

ТП—-^

где М - количество импульсов, измеренное частотомером универсальным CNT-91R.

  • 8.3.4 Выполнить действия п. 8.3.3 не менее пяти раз.

  • 8.3.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (1), (2):

Атпа)=тпа)-тпдейству                    си

dTn=^ATn(j),                       (2)

j=l

где ТпДейств - действительное значение интервала времени, с;

Тп (j) - измеренное значение интервала времени (доступ к измеренному значению в соответствии с п. 5.6.8 руководства по эксплуатации 20.3840 10 000 РЭ), с;

N - количество измерений.

  • 8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерения интервала времени:

    (3)

N-1
  • 8.3.7 Определить погрешность (по уровню вероятности 0,95) измерения интервала времени по формуле (4):

    Пт = dTn
    + 2-(Уп^

    (4)

8.3.8 Результаты поверки считать положительными, если погрешность (по уровню вероятности 0,95) измерения интервала времени не более 4 с.

  • 8.4 Определение погрешности измерения скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.4.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.

  • 8.5 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

    • 8.5.1 Собрать схему в соответствии с рисунком 3.

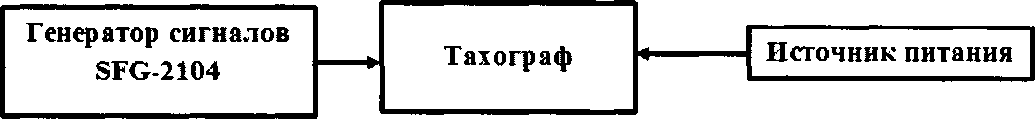

      Рисунок 3 - Схема проведения измерений при определении инструментальной погрешности измерения скорости по датчику движения

  • 8.5.2 В соответствии с руководством по эксплуатации:

  • - на тахограф установить характеристический коэффициент тахографа «3000» (Приложением Е руководства по эксплуатации 20.3840 10 000РЭ);

  • - на генераторе сигналов SFG-2104 настроить выдачу прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой 150 Гц (180 км/ч). Подать сигнал на тахограф.

  • 8.5.3 В процессе измерения скорости тахографом списать с табло не менее десяти измеренных значений скорости (доступ к измеренному значению в соответствии с п. 5.6.8 руководства по эксплуатации 20.3840 10 000 РЭ). Определить систематическую составляющую инструментальной погрешности измерения скорости по импульсному сигналу датчику движения по формулам (5), (6):

Л V(j) ~ V(j) ~ Vдейств ■>                               (5)

N

j=l

(6)

где Удейств - действительное значение скорости, км/ч; V (j) - измеренное значение скорости, км/ч;

N - количество измерений.

  • 8.5.4 Определить СКО случайной составляющей инструментальной погрешности измерения скорости по импульсному сигналу датчика движения по формуле (7):

    Ov =

    N

    ^V(j)-dV)2

    (7)

  • 8.5.5 Определить инструментальную погрешность (по уровню вероятности 0,95) измерения скорости по импульсному сигналу датчика движения по формуле (8):

Пу = \dV\ + 2 • ау,                          (8)

  • 8.5.6 Выполнить действия п.п. 8.5.2 - 8.5.5 для частот 75 Гц (90 км/ч) и 16,66(6) Гц (20 км/ч).

  • 8.5.7 В соответствии с Приложением Е руководства по эксплуатации 20.3840 10 000РЭ установить характеристический коэффициент тахографа «20000».

  • 8.5.8 Выполнить действия п.п. 8.5.2 - 8.5.6 для частот последовательностей прямоугольных импульсов 1000 Гц (180 км/ч), 500 Гц (90 км/ч) и 111,11(1) Гц (для 20 км/ч).

  • 8.5.9 Результаты испытаний считать положительными, если инструментальная погрешность (по уровню вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения не более 2 км/ч.

  • 8.6 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.6.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия.

  • 8.7 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.7.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия.

  • 8.8 Определение относительной инструментальной погрешности (по уровню вероятности 0,95) измерения пройденного пути

    • 8.8.1 Собрать схему в соответствии с рисунком 2.

    • 8.8.2 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа «10000». В соответствии с руководством по эксплуатации на генератор сигналов SFG-2104 настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой 55,5(5) Гц (20 км/ч), эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа).

    • 8.8.3 В соответствии с п. 5.6.8 руководства по эксплуатации 20.3840 10 000 РЭ получить измеренное значение пройденного пути.

    • 8.8.4 Выполнить действия п. 8.8.2 не менее пяти раз.

    • 8.8.5 Вычислить относительную инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути протяженностью 1 км в следующей последовательности:

    • 8.8.6 Определить систематическую составляющую инструментальной погрешности измерения пройденного пути по импульсному сигналу датчику движения по формулам (9), (Ю):

AL(j) L(j) Ьдейств , 1 N

(9)

dL = --

(Ю)

ГДе Ьдейств действительное значение пройденного пути, м;

г      М

L действ- jqqqqгде М ‘ количество импульсов, измеренное частотомером универсальным CNT-91R;

L (j) - измеренное значение пройденного пути, м;

N - количество измерений.

  • 8.8.7 Определить СКО случайной составляющей инструментальной погрешности измерения пройденного пути по формуле (11):

N

Z/bL(i)-dL)2

j=l___________

(И)

N-l
  • 8.8.8 Определить инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути по формуле (12):

77^ = \dL\ + 2 •   ,

(12)

  • 8.8.9 Определить относительную инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути по формуле (13):

    гтотн

    11L

    nL

    х100%

    (Ld

    ейств )

    (13)

  • 8.8.10 Результаты поверки считать положительными, если относительная инструментальная погрешность (по уровню вероятности 0,95) измерения пройденного пути не более 1%.

  • 8.9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

    • 8.9.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия.

  • 8.10 Определение абсолютной погрешности (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

    • 8.10.1 Собрать схему в соответствии с рисунком 4. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

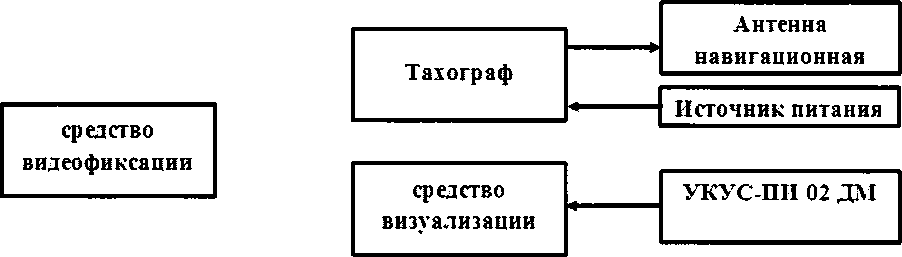

      Рисунок 4 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ

    • 8.10.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УНКУС ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

    • 8.10.3 В течение не менее десяти секунд снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа.

    • 8.10.4 Определить систематическую составляющую погрешности синхронизации по формулам (14), (15):

AT(j) = T(j)~TdeuCme,                            (14) (15)

где Тдейств - действительное значение шкалы времени, с;

Т (j) - измеренное значение шкалы времени, с;

N - количество измерений.

  • 8.10.5 Определить СКО случайной составляющей погрешности синхронизации:

    N-1

    (16)

  • 8.10.6 Определить погрешность (по уровню вероятности 0,95) синхронизации шкалы времени по формуле (17):

77^ —     + 2 • (7^

(17)

  • 8.10.7 Абсолютная погрешность (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS не более 2 с (результаты поверки считать положительными), если абсолютная погрешность синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 4 с.

  • 8.11 Идентификация программного обеспечения

    • 8.11.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) тахографа проводить в следующей последовательности:

- проверить номер версии (идентификационный номер) ПО в соответствии с п. 1.7 20.3840 10 000РЭ.

  • 8.11.2 Результаты поверки считать положительными, если идентификационные дан

ные ПО соответствуют идентификационным данным, приведенным в таблице 3. Таблица 3

Идентификационное данные (признаки)

Значение

Номер версии (идентификационный номер ПО)

0935 и выше

9 Оформление результатов поверки

  • 9.1 При положительных результатах поверки на тахограф выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки поверяемый тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин непригодности.

Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»

О.В. Денисенко

А.А. Фролов
