УТВЕРЖДАЮ         УТВЕРЖДАЮ

Руководитель ЦИ СИ          Директор

ФБУ «УРАЛТЕСТ»         ООО «Модуль АТИ»

_______________О. А. Гладких __________О.Е. Поздеев

«___»___________2015 г.         «____»_____________2015 г.

ООО "Модуль АТИ

Устройства нормирования сигнала УНС-ПА

Методика поверки

АТСГ.426444.001 МП Содержание

Внешний осмотр

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

ПРИЛОЖЕНИЕ Д

5,0

10,0

20,0

30,0

10

50

100

150

200

Проверка идентификационных данных ПО:

Идентификационные данные

Значение

Идентификационное наименование

Номер версии

Цифровой идентификатор

Алгоритм вычисления цифрового идентификатора

3 аключение:_________________

Поверитель:

1 ОБЩИЕ СВЕДЕНИЯ

Настоящая методика распространяется на устройства нормирования сигнала УНС-ПА (далее по тексту - УНС-ПА).

Настоящая Методика устанавливает методы и средства первичной и периодической поверки УНС-ПА находящегося в эксплуатации, выпускаемого после ремонта и при выпуске из производства.

Поверка УНС-ПА осуществляется один раз в три года.

При поверке управление модулем и отображение результатов измерений осуществляется программно через интерфейс RS-485.

Измерения проводятся по каждому входу модуля в отдельности.

Для оценки результатов поверки может быть использована программа Excel из комплекта Microsoft Office.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование

Номер пункта документа по поверке

Проведение операций при поверки

первичной

периодической

1 Внешний осмотр

6.1

+

+

2 Опробование

6.2

+

+

3 Проверка погрешности измерений напряжения постоянного и переменного тока

6.3.1

+

+

4 Проверка погрешности измерений силы переменного тока

6.3.2

+

+

5 Проверка идентификационных данных ПО

6.3.3

+

+

3 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть применены средства, указанные в таблице 2.

Допускается применение других средств поверки при условии обеспечения ими необходимой точности измерений.

Таблица 2

Номер пункта документа по поверке

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

6.3.1

Калибратор Н4-11

напряжение постоянного тока: 0,2 .. 600 В ПГ ±0,1 %;

напряжение переменного тока: 0,2 .. 600 В ПГ ±0,3 %;

переменный ток: до 50 А ПГ ±0,35%.

6.3.1

Мультиметр цифровой Арра-79

Напряжение постоянного тока 0,1 мВ .. 1000 В ПГ± 0,5 %

6.2

  • 6.3.1

  • 6.3.2

Персональный компьютер минимальной конфигурацией 1,5 ГГц, НЖМД 10 ГБ, CD-ROM

6.2

  • 6.3.1

  • 6.3.2

Программное обеспечение:

а) операционная система:

Windows NT/2000/XP/98;

б) тестовое программное обеспечение, поставляемое с УНС-ПА (папка PA.com, исполняемый файл РА.ехе)

в) Excel Microsoft Office

6.2

  • 6.3.1

  • 6.3.2

Преобразователь интерфейса 1-7520 преобразователь интерфейса RS 232 в RS 485

75

150

200

250

Канал 2

0,05

0,75

1,0

1,5

2,0

35

75

150

200

250

Таблица 3. Определение относительной погрешности измерений силы переменного тока.

калибр-, А

т А

1иЗМч

|3/иог|э /о

Фаза

А

В

С

Канал 1

0,4

5,0

10,0

20,0

30,0

10

50

100

150

200

Канал 2

0,4

Приложение Д

(рекомендуемое)

Протокол

поверки устройства нормирования сигнала "УНС-ПА" №

Средства поверки:

Условия поверки:

Результат испытаний:

Внешний осмотр соответствует (не соответствует) РЭ

Определение относительной погрешности измерений напряжений

Таблица 1. Определение относительной погрешности измерений напряжения постоянного тока.

Vкалибр 1 В

в

6, %

+10

+ 20

+ 30

- 10

-20

-30

Таблица 2. Определение относительной погрешности измерений напряжения переменного тока.

Uкалибр-, В

в

|3/иог|э /о

Фаза

А

В

С

Канал 1

0,05

0,75

1,0

1,5

2,0

35

6.3.2

Регулируемый источник питания постоянного тока

Напряжение постоянного тока до ЗОВ

4 УСЛОВИЯ ПОВЕРКИ

Поверка проводится в нормальных условиях:

  • - температура окружающего воздуха (20+5) °C;

  • - атмосферное давление от 630 до 800 мм.рт.ст.;

  • - относительная влажность воздуха до 80 %.

5 ПОДГОТОВКА К ПОВЕРКЕ

До начала поверки необходимо выполнить следующие подготовительные работы:

  • 1 Проверить комплектность модуля УНС-ПА;

  • 2 Подготовить УНС-ПА в соответствии с и. 13 РЭ;

  • 3 На локальном диске персонального компьютера создать папку «Тест»;

  • 4 В папку «Тест» скопировать все файлы из папки PA.com с диска, поставляемого в комплекте с УНС-ПА.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При проведении внешнего осмотра устанавливается соответствие поверяемого УНС-ПА следующим требованиям:

  • - комплектность согласно и.2 РЭ;

  • - четкость обозначения маркировки;

  • - отсутствие механических повреждений;

прочность крепления выходных разъемов и интерфейсов, подключенных к устройству;

  • - отсутствия слабо закрепленных внутренних узлов (определяется на слух при наклонах и встряхиваниях устройства)

Устройства, имеющие дефекты, бракуются и направляются в ремонт.

6.2 Опробование

Для проверки работоспособности УНС-ПА необходимо:

  • 1 Собрать схему (Приложение Г) без вольтметра, указанного на схеме.

  • 2 Запустить программу для связи с УНС-ПА - файл РА.ехе (тестовое ПО).

  • 3 Установить необходимые параметры связи, нажав правую кнопку мыши в окне программы и выбрав:

  • - номер сош-порта, к которому подключен интерфейс от УНС-ПА;

  • - четность - выключить;

  • - стоп-бит - два;

  • - скорость - по состоянию перемычек (РЭ п.7)

  • 4 Подать питание. Убедиться, что на лицевой панели модуля есть индикация.

  • 5  УНС-ПА нормально функционирует, если светодиод «диагн.2» непрерывно мигает, а светодиод «диагн.1» горит

Приложение Г

Схема поверки по постоянному напряжению

(напряжение питания УНС-ПА «Батарея»)

УНС-ПА

1

А

2

3

В

4

5

С

6

12

13

14

-

15

+

16

А

17

В

18

С

Э

S;

О

Е

§

а

3-Е

3 X (D Q. СО

5

а §

X ?

см

та ьг О Е

а

та >

Е §

э

1

с

2

в

3

А

4

+

5

-

6

с

7

8

13

14

С

15

16

В

17

18

А

та з х

X

-(ип)-

у

Ю

Q -г

<5

________S

(RS-485)

2

g

S

ИП - источник постоянного напряжения 10 .. 30 В

1-7520 - преобразователь интерфейса

V - вольтметр

1-7520

RS-232

Программа

Ра.ехе

&

03

X

ХЗ

10-30V

DC

FS-485

10-30V

DC

FS-485

§

С:

ч

5

С

ч

1

2

3

4

5

6

7

8

9

Приложение В

Схема поверки по переменному току

ПНТ-50

6—7

К - калибратор

1-7520 - преобразователь интерфейса

ППТ - датчик тока

ПНТ-50 - преобразователь из комплекта Н4-11

ИП - источник постоянного напряжения 10.. 30 В

5—8

3_—П

4 — 9

9_

8_

7

Фаза А Фаза В Фаза С

М-витков* /квитков" Мвитков’

га И—0 И—0 Е’ я <2|—га СЯ—га А2-

1

А

2

3

В

4

5

С

6

Na

12

13

14

-

15

+

16

А

17

В

18

С

19

Э

Э

1

С

2

В

3

А

4

+

5

-

6

с

7

8

13

14

С

27

16

В

17

18

А

19

ХЗ

10-30V

DC

F&485

10-30V

DC

FS-485

§

С

ч

СО

%

С

ч

CQ

1

2

3

4

5

6

7

8

9

* - N - число витков, определяется диапазоном измерения тока. Для ППТ-35 и до 30 А (ток с калибратора) - 2 витка.

Для ППТ-110 и для работы на токах от 2 А до 50 А (ток с калибратора) - 4 витка постоянно, что свидетельствует о готовности устройства к приему информации.

1-7520

RS-232

Программа

Ра.ехе

  • 6.3 Определение метрологических характеристик

6.3.1 Проверка погрешности измерений напряжения постоянного и переменного тока

Определение погрешности измерений УНС-ПА во всех режимах измерений осуществляют путем подачи значений измеряемой величины, формируемой калибратором Н4-11, на соответствующие входы и измерений выходного напряжения УНС-ПА с дальнейшим отображением полученных результатов в программе «УНС-ПА».

Измерения проводятся в нескольких контрольных точках, указанных в протоколе поверки (таблица 3) для каждого канала измерений напряжения и тока (Напряжение А, Напряжение В, Напряжение С, Ток А, Ток В, Ток С, Батарея). Канал «Батарея» измеряет напряжение питания УНС-ПА.

В каждой контрольной точке этих каналов программно (с помощью интерфейса РА.ехе) находятся максимальное и минимальное показание измеряемой величины.

Чтобы увидеть максимальное и минимальное показание, необходимо навести курсор мыши на область показания измеряемой величины в окне программы (рис.1).

Погрешность измерения рассчитывается отдельно для максимального измеренного значения и минимального измеренного значения соответственно по формулам:

= (1)

" К

8М« = V^~V- -100% (2)

V к

где Умах и Умин - соответственно максимальное и минимальное значение измеряемой величины, полученное с УНС-ПА;

VK - значение измеряемой величины, формируемое калибратором.

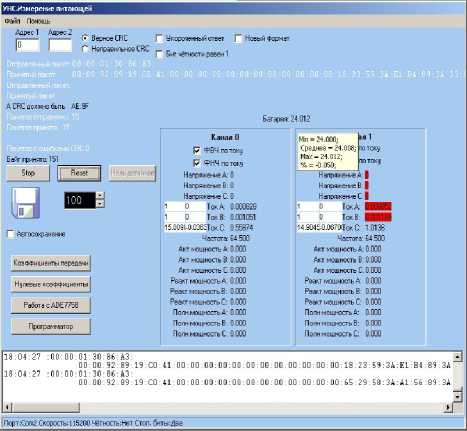

Рис. 1 Получение максимального и минимального значения измеренной УНС-ПА величины

Проверка выполняется следующим образом:

  • 1  Собрать схему поверки в соответствии с проводимой операцией:

У Приложение А - проверка по переменному напряжению в диапазоне от 35 до 250 В;

У Приложение Б - проверка по переменному напряжению в диапазоне от 50 мВ до 2 В;

У Приложение Г - проверка по постоянному напряжению.

  • 2 Подать питание на УНС-ПА;

  • 3  Установить в программе РА.ехе интервал опроса УНС-ПА 500 мс;

Приложение Б

Схема поверки по переменному напряжению от 50 мВ до 2 В

1

А

2

3

В

4

5

С

6

7

12

С

13

14

-

15

+

16

А

17

В

18

С

19

Э

э

1

с

2

в

3

А

4

+

5

-

6

с

7

8

Na

13

14

С

15

16

В

17

18

А

19

ХЗ

10-30V

DC

FS-485

10-30V

DC

FS-485

С

ч

05

%

С

ч

05

1

2

3

4

5

6

7

8

9

К - калибратор

ИП - источник постоянного напряжения 10 .. 30 В

1-7520 - преобразователь интерфейса

Программа

Ра.ехе

Приложение А

Схема поверки по переменному напряжению от 35 до 250 В

1

А

Напряжение   |

2

3

В

4

5

С

6

7

14

-

| Датчики тока

15

+

16

А

17

В

18

С

19

э

Датчики тока |

э

1

с

2

в

3

А

4

+

5

-

6

|    Напряжение

13

14

С

15

В

17

18

А

19

хз

10-30V

DO

FS-485

Ю-ЗОУ

ОС

FS-485

С

ч

CQ

5

С

ч

1

2

3

4

5

6

7

8

9

К - калибратор

ИП - источник постоянного напряжения 10 .. 30 В

1-7520 - преобразователь интерфейса

Программа

Ра.ехе

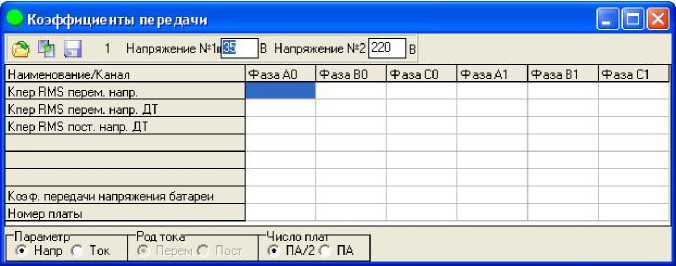

  • 4  Проверить, что в поле ввода коэффициентов передачи записаны единицы, а поле ввода смещения - нули (см. рис. 2).

  • 5  Нажать кнопку Start в программе РА.ехе;

  • 6  В соответствии с протоколом (таблица 3), калибратором в заданных диапазонах установить эталонное значение контролируемой величины в контрольной точке;

  • 7  Нажать кнопку «Reset» и подождать 5 с;

  • 8  Получить максимальное значение измеряемой величины в окне программы РА.ехе;

  • 9  Получить минимальное значение измеряемой величины в окне программы РА.ехе;

  • 10 Произвести расчет погрешности для максимальной измеренной величины (формула 2);

  • 11 Провести расчет погрешности для минимальной измеренной величины (формула 1);

  • 12 Для выбранной контрольной точки записать результаты измерений (максимальное, минимальное значение измеряемой величины и рассчитанные значения погрешности измерения для шах и min);

  • 13 Повторить и.6 - и. 12 для остальных контрольных точек.

6.3.2 Проверка погрешности измерений силы переменного тока

Проверка выполняется для определения погрешности измерений постоянного и переменного тока с использованием датчиков тока (1ШТ-35 и ППТ-110).

  • - 1П1Т-35 для измерений тока до 30 А;

  • - ППТ-110 для измерений тока до 200 А.

Датчик тока устанавливается на каждую фазу измерительного канала. Таким образом, получается три датчика на один измерительный канал и максимально на модуль - шесть датчиков.

Важно! При проведении поверки по току (Ток А, Ток В, Ток С) необходимо предварительно в расположенные рядом поля ввода ввести: в первое - коэффициент передачи датчика, во второе - его смещение. Эти значения для каждого датчика прописываются изготовителем (рис.2).

Проверка выполняется следующим образом:

  • 1  Собрать схему поверки в соответствии с проводимой операцией:

Приложение В - проверка по переменному току в диапазоне от 0,4 А до 200 А;

  • 2 Подать питание на УНС-ПА;

  • 3  Установить в программе РА.ехе интервал опроса УНС-ПА 500 мс;

  • 4  Ввести в поля ввода рядом с контролируемой величиной (Ток А, Ток В, Ток С) коэффициент передачи (левое поле) и смещение датчиков (правое поле);

  • 5  Нажать кнопку Start в программе РА.ехе;

  • 6  В соответствии с протоколом (таблица 3), калибратором в заданных диапазонах установить эталонное значение контролируемой величины в контрольной точке;

  • 7  Нажать кнопку «Reset» и подождать 5 с;

  • 8  Получить максимальное значение измеряемой величины в окне программы РА.ехе;

  • 9  Получить минимальное значение измеряемой величины в окне программы РА.ехе;

  • 10 Произвести расчет погрешности для максимальной измеренной величины (формула 2);

  • 11 Провести  расчет погрешности для минимальной

измеренной величины (формула 1);

  • 12 Для выбранной контрольной точки записать результаты

измерений   (максимальное,   минимальное   значение

измеряемой   величины и  рассчитанные  значения

погрешности измерения для мах и мин);

  • 13 Повторить и.6 - и. 12 для остальных контрольных точек.

^.,=^,/(l+%)0)

где 5 - полученная при измерении погрешность;

К'~ новый коэффициент передачи;

К ~ старый коэффициент передачи.

6 Рассчитанный коэффициент записать в соответствующую ячейку в таблице коэффициентов передачи (рис.З):

  • - «KnepRMS перем, наир.» соответствует переменному напряжению по входам «Напряжение» ;

  • - «KnepRMS перем, наир. ДТ» соответствует переменному напряжению по входам «Датчики тока» .

эис.З Таблица коэффициентов передачи

Значения колонок «Фаза АО - Фаза СО» и «Фаза А1 - Фаза С1» используются соответственно в первом и втором каналах измерения.

  • 7 Сохранить измененные коэффициенты в ОЗУ УНС-ПА, нажав кнопку ц

8 КОРРЕКТИРОВКА МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

В модуле УНС-ПА предусмотрена возможность корректировки коэффициентов передачи путем изменения данных в программном обеспечении, осуществляющем расчет и отображающем результаты измерений. Корректировка коэффициентов передачи позволяет уменьшить погрешность измерений в каждом из заданных режимов.

Для корректировки коэффициентов необходимо:

  • 1 Собрать:

  • -  для корректировки коэффициентов передачи по переменному напряжению от 35 до 250 В: схему Приложение А;

  • -  для корректировки коэффициентов передачи по переменному напряжению от 50 мВ до 2 В: схему Приложение Б;

  • -  для  корректировки  коэффициентов  передачи  по

переменному току: схему Приложение В;

  • -  для  корректировки  коэффициентов  передачи  по

постоянному напряжению от 10 до 30 В: схему Приложение Г.

  • 2 Нажать кнопку Start в программе PA.exe и убедиться, что данные из линии связи поступают.

  • 3 Нажать кнопку «Коэффициенты передачи». Откроется окно для корректировки коэффициентов передачи УНС-ПА.

  • 4 Для загрузки существующих коэффициентов передачи из ОЗУ УНС-ПА нажать кнопку Данные по коэффициентам передачи отобразятся в появившемся окне в виде таблицы. Ячейки таблицы доступны для редактирования.

  • 5 Произвести расчет, на сколько необходимо изменить коэффициент передачи, по формуле:

Коэффициент передачи датчика (канал А)

Смещение датчика

(канал А)

Дм мищпиыь и. и.иии----

Акт мощность С: 0.000

Рис.2 Ввод коэффициентов передачи и смещения датчиков

УНС-ПА считается удовлетворяющим требованиям ТУ на УНС-ПА, если полученные значения расчетных погрешностей для максимального и минимального измеренных значений не превышают значений, установленных в протоколе (Приложение Д).

6.3.3. Проверка идентификационных данных ПО

Проверка идентификационных данных ПО производится после запуска на ПК исполняемого файла PAmetrolog.exe. Идентификационное наименование ПО считывается в левом верхнем углу окна программы. Версия ПО считывается во вкладке «Версия» пункта «Свойства» контекстного меню работы с файлом PAmetrolog.exe, вызываемого нажатием правой кнопки мыши. Цифровой идентификатор вычисляется с помощью программы MD5Hasher.

Идентификационные данные должны совпадать с указанными в Таблице 3.

Таблица 3, Идентификационные данные ПО УНС-ПА,

Ид ентиф икационные данные

Значение

Ид ентиф икационное наименование

УНС-ПА

Номер версии

1.0.0.0

Цифровой идентификатор

3d075£39al3b718d4f982f9cf6e2359a

Алгоритм      вычисления

цифрового идентификатора

MD5

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты проверки заносятся в протокол поверки (Приложение Д). Отметка и результат проведения поверки заносится в паспорт.

При положительных результатах поверки на корпус модуля наносится поверочное клеймо, и выписывается свидетельство о поверке.

При отрицательных результатах поверки выписывают извещение о непригодности, устройство бракуют и отправляют на корректировку коэффициентов передачи по и. 8 настоящей МП. Затем повторно проводят поверку.

Устройство нормирования сигнала- 13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
