Методика поверки «ГСОЕИ. Комплексы измерительные ВЕКТОР-2019-Х» (КБРД.468261.010МП)

СОГЛАСОВАНО

Генеральный директор ООО «КИА»

_ В.Н. Викулин

июля 2021 г.

Государственная система обеспечения единства измерений

Комплексы измерительные ВЕКТОР-2019-Х

Методика поверки

КБРД.468261.010МП

г. Москва

2021 г.

Оглавление

• 1.   Общие положения

• 2.   Перечень операций поверки

• 3.   Требования к условиям проведения поверки

• 4.   Требования к специалистам, осуществляющим поверку

• 5.   Метрологические и технические требования к средствам поверки

• 6.   Требования по обеспечению безопасности проведения поверки

• 7.   Внешний осмотр средства измерений

• 8.   Подготовка к проведению поверки. Опробование средства измерений

• 9.   Проверка программного обеспечения

• 10. Определение метрологических характеристик средства измерений

• 11.  Подтверждение соответствия средства измерений метрологическим

требованиям

• 12.  Оформление результатов поверки

1. Общие положения

Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверки комплексов измерительных ВЕКТОР-2019-Х (далее - ВЕКТОР-2019-X).

Применяемые для поверки ВЕКТОР-2019-Х средства измерений (СИ) должны обеспечивать прослеживаемость поверяемого СИ к государственным первичным эталонам единиц величин: времени, частоты и национальной шкалы времени РФ (Государственный первичный эталон единиц времени, частоты и национальной шкалы времени ГЭТ 1-2018), единиц измерения объемов цифровой информации (Государственный первичный эталон единиц измерения объемов передаваемой цифровой информации по каналам Интернет и телефонии ГЭТ 200-2012).

Реализация МП в соответствии с п.11 Приложения 3 к Приказу Минпромторга России от 28.08.2020г. № 2907 обеспечивается методом применения рабочих эталонов единиц времени, частоты и национальной шкалы времени (по Приказу Госстандарта № 1621 от 31.07.2018 г.) и единиц измерения объемов цифровой информации (по ГОСТ 8.873-2014).

Интервал между поверками два года.

2. Перечень операций поверки

• 1.1 При первичной и периодической поверках должны выполняться операции,

указанные в таблице 1.

Таблица 1

3. Требования к условиям проведения поверки

При проведении поверки должны соблюдаться условия, при которых следующие влияющие факторы находятся в допустимых при поверке диапазонах:

Температура окружающего воздуха, °C                             от +10 до +35

Относительная влажность воздуха при 25 °C, %                         до 80

Атмосферное давление, кПа                                       от 84 до 106,7

(мм рт.ст.)                                                            (_0Т 630 до 800)

4. Требования к специалистам, осуществляющим поверку

К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы и изучившие эксплуатационную документацию ВЕКТОР-2019-Х и средств поверки.

5. Метрологические и технические требования к средствам поверки

• 5.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 5.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке.

Таблица 2

5.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой точностью.

6. Требования по обеспечению безопасности проведения поверки

• 6.1 При проведении поверки все средства измерений должны быть заземлены.

• 6.2 При включенном питании запрещается монтаж и демонтаж оборудования, подключение и отключение соединительных кабелей.

7. Внешний осмотр средства измерений

• 7.1 На поверку представляют ВЕКТОР-2019-Х полностью укомплектованный в соответствии с эксплуатационной документацией. При периодической поверке представляют дополнительно свидетельство о предыдущей поверке.

• 7.2 Перед проведением поверки необходимо провести внешний осмотр ВЕКТОР-2019-Х на предмет отсутствия повреждений.

При внешнем осмотре проверить:

• - отсутствие видимых нарушений лакокрасочных и гальванических покрытий, а также следов коррозии и трещин на поверхностях;

• - отсутствие нарушения наружной изоляции соединительных кабелей;

• - отсутствие механических повреждений органов управления, препятствующих их функционированию по прямому назначению.

• 7.3 Проверить обеспеченность конструкции ограничением доступа к определенным частям средства измерений в целях предотвращения несанкционированной настройки и вмешательства.

8 Подготовка к проведению поверки. Опробование средства измерений

• 8.1 Во время подготовки к поверке поверитель знакомится с технической документацией на ВЕКТОР-2019-Х, подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 8.2 Перед проведением поверки необходимо провести следующие подготовительные работы:

• - проверить срок действия свидетельств о поверке на средства измерений;

• - произвести установку и подключение оборудования в соответствии с руководством по эксплуатации КБРД.468261.010РЭ

• 8.3 В соответствии с руководством по эксплуатации КБРД.468261.010РЭ провести опробование ВЕКТОР-2019-Х:

• - включить ВЕКТОР-2019-Х, убедиться, что загружается специальное ПО;

• - результат опробования ВЕКТОР-2019-Х считать положительными, если при запуске блока управления не выявлено появление ошибок.

9 Проверка программного обеспечения

• 9.1 Произвести идентификацию программного обеспечения поверяемого ВЕКТОР-2019-X:

• - проверить идентификационное наименование программного обеспечения (далее - ПО);

• - проверить номер версии ПО;

• - проверить цифровой идентификатор ПО.

Указанные проверки провести в соответствии с Р 50.2.077-2014.

• 9.1 Результаты проверки считать положительными, если идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указанным в описании типа на ВЕКТОР-2019-Х.

10. Определение метрологических характеристик средства измерений

• 10.1 Определение смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течение не менее 2 часов

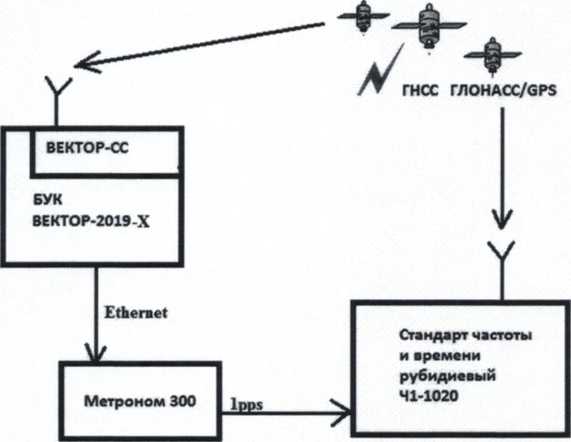

10.1.1 Собрать схему испытаний в соответствии с рисунком 1.

БУК ВЕКТОР-2019-Х - блок управления комплексом измерительным ВЕКТОР-2019-Х Рисунок 1

Подключение и работу с оборудованием: стандарт частоты и времени рубидиевый 41-1020 и устройство синхронизации частоты и времени Метроном 300 проводить в соответствии с их руководствами по эксплуатации.

Подготовить БУК ВЕКТОР-2019-Х для работы в режиме NTP сервера уровня Stratum 1. Синхронизировать ВЕКТОР-2019-Х с национальной шкалой времени Российской Федерации UTC(SU) в режиме Stratum 1 в течение не менее 2 часов с помощью ВЕКТОР-СС, входящего в состав БУК ВЕКТОР-2019-Х.

Настроить синхронизацию стандарта частоты и времени рубидиевого 41-1020 с национальной шкалой времени UTC(SU) с помощью приемника сигналов ГНСС ГЛОНАСС, входящего в его состав.

Вход 1PPS стандарта частоты и времени рубидиевого Ч1 -1020 соединить с выходом 1PPS устройства синхронизации частоты и времени Метроном 300.

Метроном 300 через интерфейс Ethernet присоединить к БУК ВЕКТОР-2019-Х и дождаться синхронизации по протоколу NTP.

Использовать стандарт частоты и времени рубидиевый 41-1020 в режиме измерения разности шкал времени встроенным измерителем временных интервалов.

• 10.1.2 Произвести не менее 10 измерений смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU).

• 10.1.3 Результаты измерений Tj заносятся в протокол регистрации результатов измерений.

• 10.1.4 Обработку результатов измерений и принятие поверителем решения о положительном (отрицательном) результате поверки произвести в соответствии с процедурой, изложенной в п. 11.1.

• 10.2 Определение абсолютной погрешности формирования/измерений количества информации (объема данных)

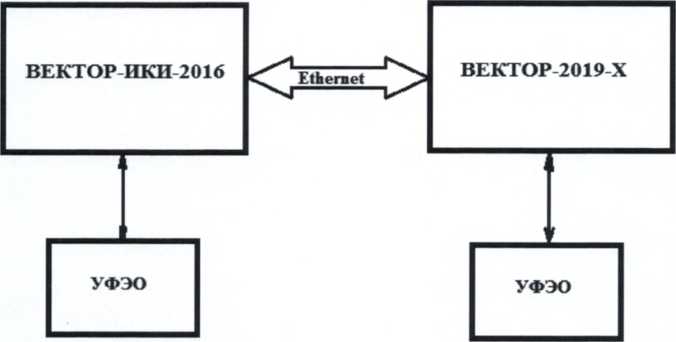

• 10.2.1 Собрать схему испытаний в соответствии с рисунком 2.



УФЭО - устройство хранения файлов эталонных объемов

Рисунок 2

• 10.2.2 Синхронизировать системные шкалы времени комплексов измерительных ВЕКТОР-ИКИ-2016 и ВЕКТОР-2019-Х относительно национальной шкалы времени UTC(SU).

В соответствии с руководствами по эксплуатации (далее - РЭ) выполнить запуск ПО ВЕКТОР-2019-Х и ВЕКТОР-ИКИ-2016.

Рабочее окно ПО ВЕКТОР-ИКИ-2016 показано на рисунке 3.

Параметры тестов

Загрузка файлов с сервера

✓

■j О гпрае ка фаЛесе -• а

*        сервер

Рисунок 3

• 10.2.3 Произвести настройку режима передачи файлов эталонных объемов. Для передачи файлов эталонных объемов на поверяемый ВЕКТОР-2019-Х в меню «Режим работы» выбрать режим «Отправка файлов на сервер» (рисунок 4).

Отправка файлов на сервер

Рисунок 4

Произвести настройку расположения файлов эталонных объемов ВЕКТОР-ИКИ-2016:

• -  нажать кнопку «Настройки»;

• -  в появившемся окне нажать кнопку «Хранилище»;

• -  произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для доступа к отправляемым файлам эталонных объемов путём нажатия кнопки «Выбор расположения» в разделе «Расположение отправляемых эталонных файлов» (рисунок 5).

  © Настройки

Расположение загружаемых эталонных файлов

RX-WEIGHTS

Расположение отправляемых эталонных файлов ТХ-WEIGHTS

Рисунок 5

Произвести настройку расположения файла протокола измерений ВЕКТОР-ИКИ-2016:

• -  нажать кнопку «Протокол испытаний»;

• -  произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для сохранения протокола путём нажатия кнопки «Выбор расположения» в разделе «Расположение протоколов испытаний»;

• -  файл протокола будет сохранён по указанному пути в формате «xlsx» (рисунок

6). _____

Рисунок 6

Перейти в главное окно программы путём нажатия пиктограммы правой кнопкой мыши по элементу «Ethernet» (если такого элемента нет, то создать профиль для новой технологии связи, щелкнув мышью по кнопке + внизу списка имеющихся профилей в столбце «Технология связи») и войти в меню настройки «Свойства профиля» для выбора и настройки параметров физического интерфейса для проведения измерений (рисунок 8).

Параметры тестов

Технология связи

Ethernet

Отправка фалтов на сервер

Загруэм файлов с сервера

Рисунок 7

Матрица эталонов

Технология связи

Ethernet 1000

Сетевой адаптер

Параметры IP

Дополнительные опции

Установить матрицу эталонов Очистить матрицу эталонов

Рисунок 8

В меню «Технология связи» выбрать нужный тип физического интерфейса Ethernet для подключения к ВЕКТОР-2019-Х при проведении изменений (рисунок 9).

Технология связи

Рисунок 9

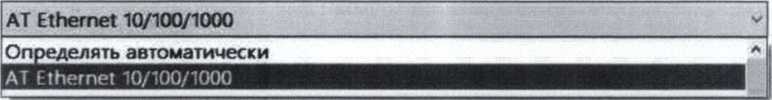

В выпадающем меню «Сетевой адаптер» выбрать из имеющегося списка сетевое устройство, зарегистрированное в системе ПК ВЕКТОР-ИКИ-2016 в качестве абонентского терминала (АТ) и используемое при выбранном типе физического подключения (рисунок 10).

Сетевой адаптер

Рисунок 10

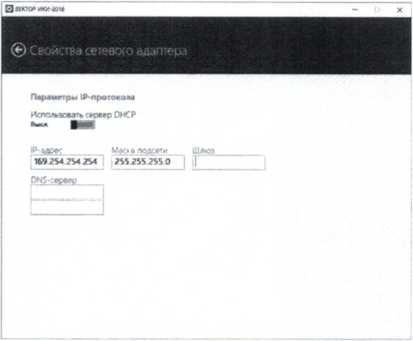

Нажать кнопку «Свойства адаптера» и далее произвести настройку IP-протокола (рисунок 11).

Рисунок 1 1

Для проведения первичной поверки нужно задать параметры IP протокола. Для этого выключить переключатель «Использовать сервер DHCP», ввести в поле «1Р-адрес» значение 169.254.254.254, в поле «Маска подсети» ввести значение 255.255.255.0. Поля

«Шлюз» и «DNS-сервер» оставить пустыми. После ввода данных значений перейти в

В соответствии с руководством по эксплуатации ВЕКТОР-ИКИ-2016 установить режим генерирования потока с файлами эталонных объёмов.

ВЕКТОР-2019-Х в соответствии с руководством по эксплуатации настроить на измерение объема информации и формирование соответствующего отчета.

• 10.2.4 Обеспечить передачу ВЕКТОР-ИКИ-2016 файлов эталонных объемов по организованной сети связи на ВЕКТОР-2019-Х в соответствии с матрицей объемов (таблица 3).

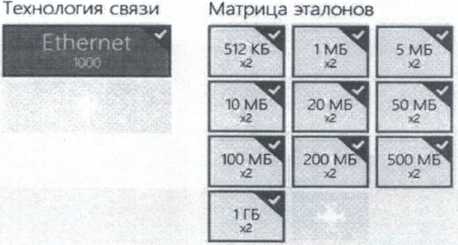

  Матрица эталонов



  Рисунок 12

Таблица 3 - Матрица объемов

В главном окне программы в столбце «Матрица эталонов» (рисунок 12) щелчком правой кнопки манипулятора «мышь» по соответствующему элементу матрицы войти в меню настройки «Редактирование матрицы» для выбора файлов соответствующих объёмов и количества передач каждого из них при проведении измерений (рисунок 13).

© Редактирование матрицы

Выберите объем

КЙ Mf>

Число пеоедач

2 шт.

Удалить мемеит матрицы

Рисунок 13

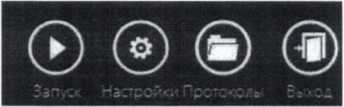

В главном окне программы нажать пиктограмму «Запуск» для начала проведения измерений (рисунок 14).

Рисунок 14

В процессе измерений в главном окне программы отображается общая служебная информация и индикатор выполнения измерений (рисунок 15).

Тестирование сети

Выбранные параметры

■’ewczcrve семи {themes 'ООО

Режим oefcrv      Передач* двммм*

Общий объем тестов В ГБ

Ход выполнения

• Передача объема (2 из 2)

Сбор результатов

Рисунок 15

По завершении измерений в главном окне программы появляется сообщение

Измерения завершены

Рисунок 16

• 10.2.5 По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК ВЕКТОР-ИКИ-2016 в заданном месте размещения.

Вид протокола измерений в формате «xlsx» показан на рисунке 17.

Рисунок 17

Получить от ВЕКТОР-2019-Х протоколы измерений объема данных в соответствии с руководством по эксплуатации.

• 10.2.6 Вычислить разности объёмов информации, сформированных и переданных ВЕКТОР-ИКИ-2016 и измеренных ВЕКТОР-2019-Х для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерения объема переданной (принятой) информации (данных).

• 10.2.7 Для определения абсолютной погрешности формирования количества информации, обеспечить передачу файлов эталонных объемов от ВЕКТОР-2019-Х на ВЕКТОР-ИКИ-2016.

• 10.2.8 Результаты измерений абсолютной погрешности формирования/измерений количества информации заносятся в протокол регистрации результатов измерений.

• 10.2.9 Обработку результатов измерений и принятие поверителем решения о положительном (отрицательном) результате поверки произвести в соответствии с процедурой, изложенной в п. 11.2.

• 10.3 Определение абсолютной погрешности формирования/измерений длительности сеанса передачи данных

• 10.3.1 Собрать схему испытаний в соответствии с рисунком 2.

• 10.3.2 Для определения диапазона и абсолютной погрешности формирования/измерений длительности сеанса передачи данных использовать данные протоколов ВЕКТОР-ИКИ-2016 и ВЕКТОР-2019-Х, полученных при проведении измерений по п. 7.3.

• 10.3.3 Длительность передачи (приема) данных определить из соответствующего протокола как разность времени окончания и времени начала передачи файла эталонного объема.

• 10.3.4 Рассчитать абсолютную погрешность формирования/измерений длительности сеанса передачи данных как разность длительности сеанса передачи данных, полученной из протокола ВЕКТОР-ИКИ-2016 и длительности сеанса передачи данных, полученной из протокола ВЕКТОР-2019-Х.

• 10.3.5 Результаты измерений абсолютной погрешности формирования/измерений длительности сеанса передачи данных заносятся в протокол регистрации результатов измерений.

• 10.3.6 Обработку результатов измерений и принятие поверителем решения о положительном (отрицательном) результате поверки произвести в соответствии с процедурой, изложенной в п. 11.3.

• 10.4 Определение абсолютной погрешности измерения коэффициента потерь пакетов данных за период измерений

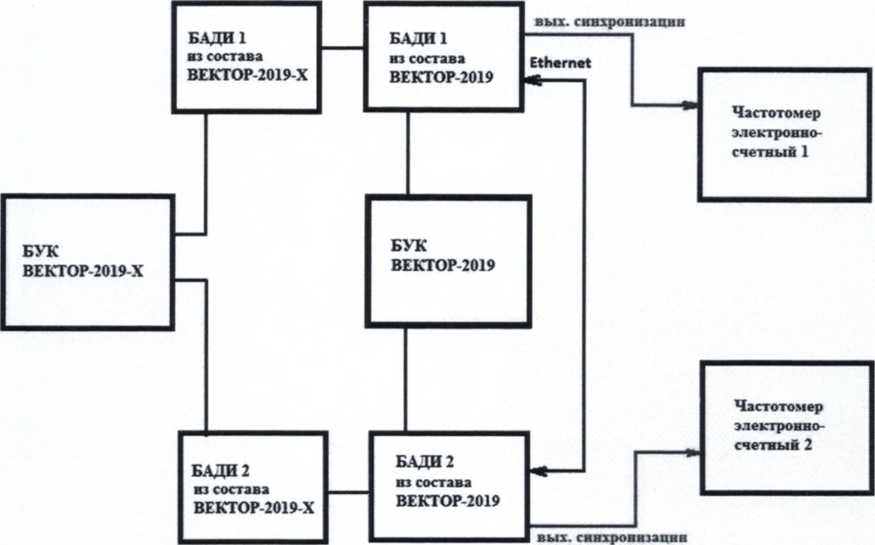

• 10.4.1 Собрать схему испытаний в соответствии с рисунком 18.



Рисунок 18

Применить два экземпляра частотомеров электронно-счетных типа 43-64.

Для формирования требуемых коэффициентов потерь в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяются частотомеры электронно-счетные типа 43-64.

• 10.4.2 В соответствии с руководством по эксплуатации комплекса измерительного ВЕКТОР-2019-Х настроить БАДИ 1 (из состава ВЕКТОР-2019-Х) на пакетную передачу, БАДИ 2 (из состава ВЕКТОР-2019-Х) на прием одного из файлов эталонного объема (10 Гбайт). В соответствии с руководством по эксплуатации на ВЕКТОР-2019 настроить БАДИ 1 и БАДИ 2 (из состава ВЕКТОР-2019) на формирование коэффициентов потерь пакетов данных: 0; 0,1; 0,3; 0,5; 0,7; 0,9; 1,0. Для контроля формируемых значений коэффициентов потерь пакетов данных сигналы (синхроимпульсы) с выхода БАДИ 1 и входа БАДИ 2 (из состава ВЕКТОР-2019) подключить на входы частотомеров, установленных в режим счета импульсных сигналов.

Значения, измеряемые частотомерами: N1- количество переданных пакетов, измеряет частотомер 1, N2 - количество принятых пакетов измеряет частотомер 2.

Настроить ВЕКТОР-2019-Х на измерение коэффициентов потерь пакетов данных (PL2).

• 10.4.3 Проводить измерения, формируя при помощи ВЕКТОР-2019 разные коэффициенты потерь из установленного диапазона. Фиксировать измеряемые частотомерами значения N1 и N2.

Коэффициенты потерь пакетов, измеренные с помощью частотомеров, вычислять по формуле PL1=(N1-N2)/N1.

Абсолютную погрешность измерения коэффициента потерь пакетов данных ВЕКТОР-2019-Х вычислять по формуле (PL2-PL1).

• 10.4.4  Результаты измерений абсолютной погрешности измерения коэффициента потерь пакетов данных заносятся в протокол регистрации результатов измерений.

• 10.4.5  Обработку результатов измерений и принятие поверителем решения о положительном (отрицательном) результате поверки произвести в соответствии с процедурой, изложенной в п. 11.4.

• 10.5 Определение относительной погрешности измерения пропускной способности канала передачи данных

• 10.5.1 Собрать схему испытаний в соответствии с рисунком 19.



  Рисунок 19 - Схема для определения диапазона и относительной погрешности измерения пропускной способности канала передачи данных

Применить два экземпляра частотомеров электронно-счетных типа 43-64.

Для формирования требуемой пропускной способности в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяются частотомеры электронно-счетные типа 43-64.

• 10.5.2 В соответствии с руководством по эксплуатации настроить БАДИ 1 на передачу файла эталонного объема из Таблицы 4, выбираемого в зависимости от необходимой для измерения пропускной способности канала передачи данных. Файл эталонного объема в ходе передачи будет разбиваться на последовательность пакетов (Р) уровня L2 установленного размера. Установить размер пакета в байтах (X) без учета FCS для каждого передаваемого пакета в соответствии с таблицей 4. Настроить БАДИ 2 на прием файлов.

Таблица 4

Настроить БАДИ из состава ВЕКТОР-2019-Х на измерение пропускной способности канала передачи данных.

• 10.5.3  Для проверки относительной погрешности измерения пропускной способности канала передачи данных сигналы (синхроимпульсы) с выхода БАДИ 1 и входа БАДИ 2 подключить на входы частотомеров, установленных в режим измерения счетчика импульсных сигналов за время 1000 с. Значения, измеряемые частотомерами: N1- количество переданных пакетов, измеряет частотомер 1, N2 - количество принятых пакетов измеряет частотомер 2.

Для БАДИ 1 и БАДИ 2 рассчитывается контрольная сумма последовательности пакетов, согласно алгоритму MD5: S1=MD5(P1), S2=MD5(P2), где Pl- сформированная последовательность пакетов уровня L2 БАДИ 1, Р2- принятая последовательность пакетов уровня L2 БАДИ 2.

Провести несколько измерений для каждой сформированной полосы пропускания. При условии S1=S2, рассчитать установленное значение полосы пропускания в бит/с по формуле: Wl=N2/1000-X-8, где ^-измеренное частотомером 2 количество принятых пакетов.

В соответствии с РЭ на ВЕКТОР-2019-Х получить из его протокола измерений измеренное значение пропускной способности канала передачи данных (W2).

• 10.5.4 Относительную погрешность измерения пропускной способности канала передачи данных для каждого проведенного измерения рассчитать по формуле (W2-Wl)/W-100%.

• 10.5.5  Результаты измерений относительной погрешности измерения пропускной способности канала передачи данных заносятся в протокол регистрации результатов измерений.

• 10.5.6  Обработку результатов измерений и принятие поверителем решения о положительном (отрицательном) результате поверки произвести в соответствии с процедурой, изложенной в п. 11.5.

• 10.6 Определение погрешностей измерения средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных

• 10.6.1 Собрать схему испытаний в соответствии с рисунком 20.

  БАДИ 1 нз состава ВЕКТОР-2019-Х

  БАДИ1 нз состава ВЕКТОР-2019

  вых. синхронизации

  Ethernet

  БУК

  ВЕКТОР 2019-Х

  БУК ВЕКТОР-2019

  Осциллограф цифровой

  БАДИ 2 из состава ВЕКТОР-2019-Х

  БАДИ 2 нз состава ВЕКТОР-2019

вых. синхронизации

Рисунок 20

Для формирования требуемых задержек и вариаций задержек в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяется цифровой осциллограф TDS3052C.

• 10.6.2 Для проведения измерений необходимо при помощи ВЕКТОР-2019 провести формирование параметров канала передачи данных.

Для этого в соответствии с руководством по эксплуатации ВЕКТОР-2019 необходимо произвести следующие действия по конфигурированию:

В главном окне ПО на дисплее БУК ВЕКТОР-2019 перейти в раздел Модули и настройки;

Выбрать соответствующий ВЕКТОР-2019-БАДИ-ХХХХХ, который формирует эталонные задержки, из списка;

Откроется окно, показанное на рис. 21.

Заполнить параметры канала передачи данных по каждому направлению передачи (см. таблицу 5);

По окончании заполнения параметров нажать кнопку Применить.

О Настройки "БАДИ № 0000'

Направление А => В

Минимальная задержка [50                    (мс)

Максимальная задержка

Направление В => А

Минимальная задержка

[го                      I (^мс)

Максимальная задержка

Потери

Потери

Применить

Рисунок 21

Таблица 5

• 10.6.3 Настроить ВЕКТОР-2019-Х на измерение средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных и формирование соответствующих протоколов измерений.

Провести измерения, устанавливая при помощи ВЕКТОР-2019 значения параметров

канала передачи данных в соответствии с таблицей 6. Таблица 6

Производить измерения при помощи ВЕКТОР-2019-Х средней задержки (односторонней и двусторонней) передачи пакетов данных (PD2), вариации задержки (односторонней и двусторонней) передачи пакетов данных (PDV2).

• 10.6.4 Сравнить полученные результаты измерений с сформированными ВЕКТОР-2019 (из таблицы 6) и измеренными при помощи осциллографа PD1, PDV1.

Рассчитать абсолютную погрешность, как разность полученных значений PD (PDV) для каждого сеанса связи.

Рассчитать относительную погрешность по формулам:

(PD2-PD1)/PD1 100% для средней задержки (односторонней и двусторонней) передачи пакетов данных,

(PDV2-PDVl)/PDVT100% для вариации (односторонней и двусторонней) передачи пакетов данных.

• 10.6.5  Результаты определения погрешностей измерения средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных заносятся в протокол регистрации результатов измерений.

• 10.6.6  Обработку результатов измерений и принятие поверителем решения о положительном (отрицательном) результате поверки произвести в соответствии с процедурой, изложенной в п. 11.6.

11 Подтверждение соответствия средства измерений метрологическим требованиям

• 11.1 Подтверждение соответствия требованию к смещению внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1

В основу процедуры обработки результатов измерений по данному пункту поверки положены способы определения погрешности, изложенные в документе ПЛСТ.411146.401 МП «Устройство синхронизации времени TOPAZ МЕТРОНОМ PTS. Методика поверки», утвержденном ФГУП «ВНИИФТРИ» 28.06.2018 г.

• 11.1.1 На основании произведенных измерений Ti по методике из п. 10.1, оценить среднее арифметическое значение измеряемого интервала времени Т по формуле (1).

  (1)



где Ti - i-й результат измерения; п - количество измерений.

Вычислить среднее квадратическое отклонение результатов измерений по формуле (2):

(2)

Вычислить среднее квадратическое отклонение среднего арифметического по формуле

Рассчитать доверительные границы случайной погрешности по формуле (4):

^£ = ^£Sf                                             <4,

Где t - коэффициент Стьюдента, при (п-1)=9 и доверительной вероятности 0,95, равный 2,26;

Оценить доверительные границы неисключенной систематической погрешности (НСП) по формуле (5):

(5)

Где к=1,1 при количестве составляющих НСП не менее 3-х и доверительной вероятности 0,95.

61

Qи Q - пределы допускаемой погрешности при измерении задержки сигнала 3 в кабелях, ±0,62 нс.

Оценить доверительные границы погрешности по формуле (6):

Где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и неисключенной систематической погрешности, вычисляемый по формуле (7):

(7)

- суммарное среднее квадратическое отклонение, вычисляемое по формуле (8):

(8)

- среднее квадратическое отклонение неисключенной систематической погрешности, вычисляемое по формуле (9):

(9)

Максимальное значение смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) определить по формуле (10).

ЛТ_тах = ±(|Т|+4)

• 11.1.2 Результат поверки считать положительным, если полученное максимальное значение смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течение не менее 2 часов, находится в пределах ±0,25 мкс.

• 11.2 Подтверждение соответствия требованию к абсолютной погрешности формирования/измерений количества информации

Результаты поверки считать положительными, если полученные по методике из п. 10.2 значения абсолютной погрешности формирования/измерений количества информации в диапазоне измерений от 10 до 10¹⁽⁾ байт:

• - при передаче количества информации менее или равном 100 кбайт, находятся в пределах ±10 байт;

• - при передаче количества информации более 100 кбайт, находятся в пределах ±1 • 10‘⁴ К байт, где К - количество передаваемой информации (данных), байт.

• 11.3  Подтверждение соответствия требованию к абсолютной погрешности формирования/измерений длительности сеанса передачи данных

Результат поверки считать положительным, если полученные по методике из п. 10.3 значения абсолютной погрешности формирования/измерений длительности сеанса передачи данных в диапазоне измерений от 1,0 до 86400 с находятся в пределах ±0,3 с.

• 11.4 Подтверждение соответствия требованиям к абсолютной погрешности измерения коэффициента потерь пакетов данных за период измерений

Результат поверки считать положительным, если полученные по методике из п. 10.4 значения абсолютной погрешности измерения коэффициента потерь пакетов данных в диапазоне от 0 до 1 находятся в пределах ±1,5x10'⁵.

• 11.5 Подтверждение соответствия требованиям к относительной погрешности измерения пропускной способности канала передачи данных

Результат поверки считать положительным, если полученные по методике из п. 10.5 значения относительной погрешности измерения пропускной способности канала передачи данных в диапазоне измерений от 512 до 1 -10¹⁰ бит/с находится в пределах ±1 %.

• 11.6 Подтверждение соответствия требованиям к погрешностям измерения средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных заносятся в протокол регистрации результатов измерений

• 11.6.1 Результаты поверки ВЕКТОР-2019-А считать положительными, если полученные по методике из п. 10.6:

• - полученные значения абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 410³ мкс находятся в пределах ±40 мкс;

• - полученные значения относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 4-10³ до 1,5 -10⁶ мкс находятся в пределах ±1%;

• - полученные значения абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных до 2-10³ мкс находятся в пределах ±20 мкс;

• - полученные значения относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 2-10³ до 1,5 -10⁶ мкс находятся в пределах ±0,5%;

• - полученные значения абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных до 1 -10⁴ мкс находятся в пределах ±40 мкс;

• - полученные значения относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 1-10⁴ до 1 • 10⁶ мкс находятся в пределах ±1%;

• - полученные значения абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных до 5-10³ мкс находятся в пределах ±20 мкс;

• - полученные значения относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 5-10³ до 5-10⁴ мкс находятся в пределах ±0,5%

• 11.6.2 Результаты поверки ВЕКТОР-2019-Б считать положительными, если полученные по методике из п. 10.6:

• - полученные значения абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 1 -10⁴ мкс находятся в пределах ±100 мкс;

• - полученные значения относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 1-Ю⁴ до 1,5 -10⁶ мкс находятся в пределах ±1%;

• - полученные значения относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 200 до 1,5-10⁶ мкс находятся в пределах ±50%;

• - полученные значения абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных до 1 • 10⁴ мкс находятся в пределах ±100 мкс;

• - полученные значения относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 1-Ю⁴ до 1-Ю⁵ мкс находятся в пределах ±1%;

• - полученные значения абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных до 5-10³ мкс находятся в пределах ±50 мкс;

• - полученные значения относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 5-10³ до 5-Ю⁴ мкс находятся в пределах ±0,5%.

• 11.7 Критерием принятия поверителем решения о подтверждении соответствия средства измерений метрологическим требованиям является соответствие результатов определения всех метрологических характеристик установленным при утверждении типа ВЕКТОР-2019-Х.

11 Оформление результатов поверки

• 12.1  При поверке вести протокол произвольной формы.

• 12.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России от 31.07.2020 г. № 2510.

• 12.3 При положительных результатах поверки выдается свидетельство о поверке и данные о поверке вносятся в Федеральный информационный фонд по обеспечению единства измерений. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин забракования.

• 12.4 Знак поверки наносится на переднюю панель ПК блока управления Комплексов и на свидетельство о поверке.

21
