Методика поверки «ГСИ.Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch, GL SPECTIS 1.0 T Flicker» (МП 026.M4-19)

УТВЕРЖДАЮ директора по инновациям

ФГУП «ВНИИОФИ»

«15» апреля 2019 г.

Государственная система обеспечения единства измерений

Методика поверки

МП 026.M4-19

Главный метролог W «ВНИИОФИ»

_____С.Н.Негода

15» апреля 2019 г.

г. Москва

2019 г.

Настоящая методика распространяется на спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker (далее-спектрометры), предназначенные для измерений спектральной плотности энергетической освещенности (далее по тексту - СПЭО), светового потока, яркости, освещенности, координат цветности, коррелированной цветовой температуры и индекса цветопередачи источников излучения как в лабораторных, так и в производственных условиях, и устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками 1 год.

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3 Средства поверки

3.1 При проведении первичной и периодических поверок применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.2 Средства поверки, указанные в таблице 2, должны быть аттестованы в установленном порядке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.

К проведению поверки допускаются лица, изучившие настоящую методику и руководства по эксплуатации спектрометров и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие полный инструктаж по технике безопасности и прошедшие обучение на право проведения поверки по требуемым видам измерений.

• 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 При выполнении поверки должны соблюдаться требования по ГОСТ 12.1.019-2017, а также требования руководства по эксплуатации спектрометров.

• 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.4 Спектрометры не оказывают опасных воздействий на окружающую среду и не требуют специальных мер по защите окружающей среды.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

  от +19 до +23 от 50 до 80;

  от 96 до 104; от 216 до 224;

  от 49 до 51.

• - температура окружающей среды, °C

• - относительная влажность воздуха, %,

• - атмосферное давление, кПа

• - напряжение питающей сети, В

• - частота питающей сети, Гц

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещении не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (бензина и разбавителя), способных вызвать коррозию краски.

• 7.1 Перед началом работы со спектрометрами необходимо внимательно изучить их руководство по эксплуатации.

• 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.3 Включить спектрометр, нажатием на боковой панели кнопки «Вкл/Выкл/Измерение», и проверить уровень заряда батареи. Если батарею требуется зарядить, то прибор следует выключить и зарядить батарею с помощью прилагаемого зарядного устройства.

• 7.4 При использовании программного обеспечения «GL SpectroSoft Basic», подключить спектрометр к персональному компьютеру (ПК) с помощью кабеля USB из комплекта спектрометра.

• 8 Проведение поверки

• 8.1.1 Проверку проводят визуально. Проверяют соответствие расположения надписей и обозначений требованиям руководства по эксплуатации спектрометров; отсутствие механических повреждений на наружных поверхностях спектрометров, влияющих на их работоспособность; чистоту гнезд, разъемов и клемм.

• 8.1.2 Спектрометры считаются прошедшими операцию поверки, если они соответствуют всем перечисленным выше требованиям.

• 8.2 Опробование

При включении спектрометра запускается встроенное программное обеспечение (далее - ПО) «GL SpectroSoft» и спектрометр проходит процесс инициализации. По завершении запуска ПО, открывается окно «Меню», указанное для моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch, на рисунке la, для модели GL SPECTIS 1.0 Т Flicker на рисунке 16, для модели GL SPECTROLUX рабочее окно указано на рисунке 2.

а - для моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch; б - для модели GL SPECTIS 1.0 T Flicker

Рисунок 1 - Окно «Меню» ПО «GL SpectroSoft»

Рисунок 2 - Рабочее окно ПО «GL SpectroSoft» для модели GL SPECTROLUX

Для активации программного обеспечения «GL SpectroSoft Basic» необходимо вставить в порт USB-ключ «HASP» из комплектности спектрометра, ограничивающий несанкционированный доступ пользователя к ПО. На рабочем столе ПК выполнить двойное нажатие по ярлыку «GL SpectroSoft Basic».

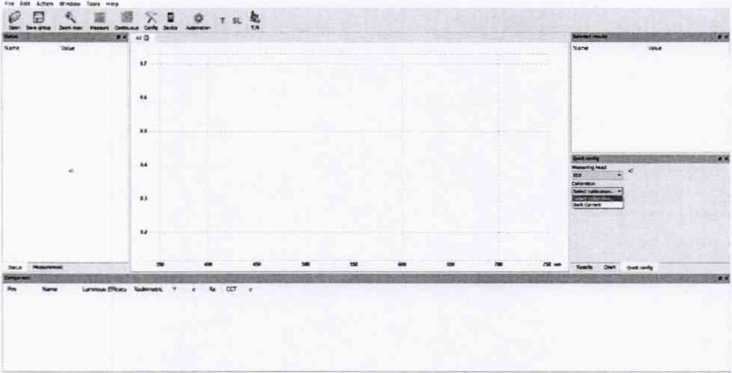

При запуске ПО «GL SpectroSoft Basic» открывается рабочее окно (см. рисунок 3).

Я        • М»<                                                                                                                             - □ X

Ч»     Аскм       '«И

s? Е \ ■ & у а т я fc

•л

Рисунок 3 - Рабочее окно ПО «GL SpectroSoft Basic»

Установить соединение спектрометра с ПК, для этого на рабочем столе нажать «Device», после чего открывается окно «Spectis Touch preferences». Установить настройки в соответствии с рисунком 4. Нажать «ОК».

□

Солпесосл r/pe

USB___

F

Fort                    _ ________

L] Sphere controller settings

Contrcyder CCA4 рол       156

Сайбгзасп 'its] 500

иеэи/егг**^ ceiav [ms] 500

C Sphere correcton with automation

|~1 Ricker /nth automation

СЖ I Canal

Рисунок 4 - Окно «Spectis Touch preferences»

• 8.2.3 Определение диапазона показаний и допускаемого относительного отклонения коэффициента пульсации освещенности для спектрометра GL SPECTIS 1.0 Т Flicker

• 8.2.3.1 Включить эталонный осветитель «ЭТО-2» и систему формирования импульса из состава ВЭТ пульсации.

• 8.2.3.2 Установить приемное устройство спектрометра на выходное отверстие фотометрического шара из состава ВЭТ пульсации.

• 8.2.3.3 Воспроизвести коэффициент пульсации равный 100  %, перекрыв

светонепроницаемой заслонкой один из источников непрерывного излучения из состава ВЭТ пульсации. Произвести считывание показаний освещенности с измерительного устройства из состава эталона.

• 8.2.3.4 Рассчитать полученный коэффициент пульсации по формуле (1): где Емакс, Емки - максимальное и минимальное значение освещенности из выборки измерений за время t (время составляет 1 с), лк;




  (1)

Е_ср - значение освещенности из выборки измерений за время /, лк, рассчитывают по формуле (2).

Е^ =-\E(l)dt,                                (2)

о

где E(t) - измеренное значение освещенности в момент времени /, лк.

• 8.2.3.5 Провести измерение коэффициента пульсации, нажав кнопку «Измерение» на боковой поверхности спектрометра, при трех значениях частоты модуляции 50, 100, и 300 Гц, изменяя частоту на генераторе частоты из состава ВЭТ пульсации.

• 8.2.3.6 Воспроизвести коэффициент пульсации, равный 0 %, для этого перекрыть светонепроницаемой заслонкой второй источник модулированного излучения из состава ВЭТ пульсации. Произвести расчет установленного коэффициента пульсации согласно п. 8.2.3.4. Провести измерение коэффициента пульсации, нажав кнопку «Измерение» на боковой поверхности спектрометра.

• 8.2.3.7 Провести измерение коэффициента пульсации, нажав кнопку «Измерение» на боковой поверхности спектрометра, при трёх значениях коэффициентов пульсации, лежащих в интервале от 1 до 100 % при частоте модуляции 100 Гц, для этого источник непрерывного излучения перекрыть поочередно оптическими ослабителями с коэффициентами ослабления 0,15 и 0,4, а на генераторе частоты установить частоту 100 Гц. Записать полученные значения в протокол (форма протокола приведена в приложении А настоящей методики поверки). Расчет установленного коэффициента пульсации произвести согласно п. 8.2.3.4.

• 8.2.3.8 Повторить пункты с 8.2.3.1 по 8.2.3.7 пять раз.

• 8.2.3.9 За результат показаний коэффициента пульсации освещенности принимают среднее арифметическое результатов наблюдений, рассчитанное по формуле (3):

(3)

где К_п — значение коэффициента пульсации освещенности, показанное спектрометром;

i - номер показания;

к - номер оптического ослабителя.

• 8.2.3.10 Допускаемое относительное отклонение показаний коэффициента пульсации освещенности, %, определяется по формуле (4):



(4)

где Ал-, - коэффициент пульсации освещенности, создаваемой эталонным источником коэффициента пульсации освещенности.

8.2.4 Спектрометры считаются прошедшими операцию поверки, если включение прошло успешно, все органы управления работают исправно, для спектрометра GL SPECTIS 1.0 Т Flicker диапазон показаний коэффициента пульсации освещенности составляет от 1 до 100 %, допускаемое относительное отклонение не превышает ± 3 %.

Проверить соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на спектрометры.

• 8.3.1 Для просмотра идентификационных данных программного обеспечения спектрометров необходимо выбрать в меню «Setting» —> «Info». На дисплее отобразится номер версии программного обеспечения (см. рисунок 5).

Л ?                 Я 2152

(3^ Setting»_______

Wi-Fi

Idletime - Off

Date / Time

Spears 1.0 touch

SpectroScft vc rvon 1.0 26

Sensor 00000000 CLOptk 2013-09-16 08 49

Back

Рисунок 5 - Идентификационные данные программного обеспечения

• 8.3.2 Спектрометры считаются прошедшими операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные

• 8.4 Определение метрологических характеристик

• 8.4.1.1 В соответствии с измеряемым диапазоном СПЭО установить в качестве излучателя лампу КГМ или дейтериевую из состава ВЭТ СПЭО (далее по тексту - лампа) и спектрометр на фотометрической скамье на расстоянии 500 мм (для лампы КГМ) и 400 мм (для дейтериевой лампы) от приемной поверхности спектрометра до лампы, определяя расстояние при помощи нутромера из состава ВЭТ СПЭО.

• 8.4.1.2 Провести юстировку лампы и приемника излучения спектрометра. Для этого установить на место лампы юстировочное устройство из состава ВЭТ СПЭО. Приёмная поверхность спектрометра и поверхность стекла юстировочного устройства должны располагаться в плоскостях, перпендикулярных оптической оси. При этом оптическая ось должна проходить через центр приемной поверхности спектрометра и перекрестие на стекле юстировочного устройства. Проверить, что расстояние от юстировочного устройства до приемной поверхности спектрометра равно 500 мм (или 400 мм) при помощи нутромера из состава ВЭТ СПЭО.

• 8.4.1.3 Снять юстировочное устройство и установить на его место лампу КГМ.

• 8.4.1.4 Установить настройки измерений:

- при использовании ПО «GL SpectroSoft» для моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 Т Flicker в меню нажать кнопку «Config», в открывшемся окне установить настройки в соответствии с рисунком 6. Нажать «Accept» для применения настроек.

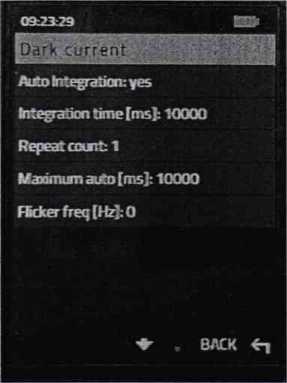

Рисунок 6 - Окно «Config» для моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch hGL SPECTIS LOT Flicker

- при использовании ПО «GL SpectroSoft» для модели GL SPECTROLUX при помощи кнопки выбрать «Config». Открывается окно настроек (см. рисунок 7), где при помощи кнопок ЕЯ выбрать настройки: «Время интегрирования/integration time» 2000 мс/ms,

«Повторения/Repeat count» 1. Установить нажатием кнопки выставляются автоматически.

Рисунок 7 - Окно «Config» для модели GL SPECTROLUX

Перед измерениями необходимо выполнить калибровку уровня темнового тока прибора. При этом закрыть крышкой измерительную головку спектрометра и выбрать функцию «Dark current copensation» в окне «Config» (см. рисунок 6 и 7). Чтобы начать процедуру компенсации темнового тока нажать «Accept» (см. рисунок 8).

GtL Calibration

Dark current compensation

Please cover device and press accept to start dark current compensation procedure.

Cancel            Accept

Рисунок 8 - Окно «Dark current copensation»

— при использовании ПО «GL SpectroSoft Basic» на рабочем окне нажать «Config» К

confiq . в открывшемся окне «Configuration» в закладке «Measurement» установить настройки в соответствии с рисунком 9. Нажать «ОК» для применения настроек.

И Configuration                                                   X

Measurement Trigger and delay

Integration time [ms]

12000 :|

Repeat

10

I ¹ Auto

Maximum integration time [ms]

10000       C

Flicker frequency [Hz]

°,oo        s]

OK I Cancel

Рисунок 9 - Окно «Configuration»

Для ПО «GL SpectroSoft Basic» чтобы выполнить калибровку уровня темнового тока на рабочем окне нажать меню «Calibration» и выбрать «Dark Current» (см. рисунок 10). При этом закрыть крышкой измерительную головку спектрометра.

HtUlinilKN»

Рисунок 10 - Калибровка темнового тока

• 8.4.1.5 Включить источник питания лампы. Выполнить настройку источника питания согласно его эксплуатационной документации.

• 8.4.1.6 Включить лампу, установив рабочий режим питания, указанный в сертификате калибровки, и прогреть в течение интервала времени от 15 до 20 мин.

• 8.4.1.7 Для проведения измерения:

- при использовании ПО ««GL SpectroSoft» для моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 Т Flicker на экране меню нажать «Measure». По окончании измерения на экране отображается график измерения. Для просмотра полученных данных в окне Меню нажать «Results» (см. рисунок 11 а), нажать для просмотра данных (см. рисунок 11 б).

а             б

а - Г рафик измерений; б - Данные измерений

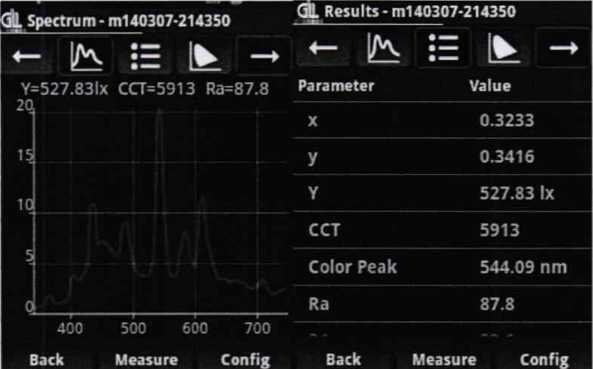

Рисунок 11 - Окно «Results» для моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS EOT Flicker

- при использовании ПО ««GL SpectroSoft» для модели GL SPECTROLUX нажать

кнопку

для проведения измерения. По окончании измерения на экране отображается

график измерения. Для просмотра полученных данных нажать кнопку «Мели» и выбрать «Results», открывается окно с измеренными данными (см. рисунок 12 а и б).

а - Окно «Мели»; б - График измерений Рисунок 12 - Окно «Results» для модели GL SPECTROLUX

- при использовании ПО «GL SpectroSoft Basic» на рабочем окне нажать «Measure». По окончании измерения на рабочем экране отображается график и измеренные данные (см. рисунок 13).

31Л4'С 0«» --

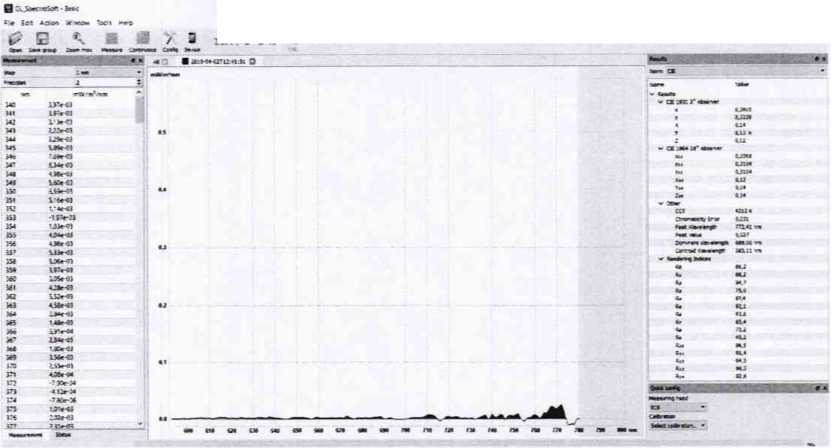

Рисунок 13 - Результаты измерений ПО «GL SpectroSoft Basic»

• 8.4.1.8 В соответствии с п. 8.4.1.7 провести 5 измерений СПЭО в диапазоне длин волн от 340 до 780 нм для спектрометров GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 1.0 Т Flicker и в диапазоне длин волн от 400 до 1050 нм для спектрометра GL SPECTIS 5.0 Touch.

• 8.4.1.9 Снять лампу КГМ и установить на ее место дейтериевую лампу. В соответствии с п. 8.4.1.7 провести 5 измерений СПЭО в диапазоне длин волн от 210 до 400 нм для спектрометра GL SPECTIS 5.0 Touch.

• 8.4.1.10 3а результат измерений СПЭО принимают среднее арифметическое результатов измерений, полученных согласно п. 8.4.1.8 и п. 8.4.1.9, рассчитанное по формуле (5):

(>■) = —-------,                                     (5)

п

гдеE_kl(k)~ значения СПЭО, измеренные в диапазоне длин волн от 340 до 780 нм для спектрометров GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 1.0 T Flicker и в диапазоне длин волн от 210 до 1050 нм для спектрометра GL SPECTIS 5.0 Touch, Вт/м³;

z - номер измерения;

п - количество измерений.

• 8.4.1.10 Спектрометры считаются прошедшими операцию поверки, если диапазон измерений СПЭО составляет от 10^э до 10⁸ Вт/м³.

8.4.2.1 Допускаемая относительная погрешность измерений СПЭО рассчитывается по

где _эт(х) - значения СПЭО эталонных ламп в диапазоне длин волн от 210 до 1050 нм, Вт/м³, указанные в сертификатах калибровки.

• 8.4.2.3 Спектрометры считаются прошедшими операцию поверки, если пределы допускаемой относительной погрешности измерения СПЭО не превышают для спектрометров GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 1.0 T Flicker: в 14

диапазоне длин волн от 340 до 400 нм ± 7 %, в диапазоне длин волн от 400 до 780 нм ± 6 %; для спектрометра GL SPECTIS 5.0 Touch: в диапазоне длин волн от 210 до 240 нм ± 10 %, в диапазоне длин волн от 240 до 400 нм ± 6 %, в диапазоне длин волн от 400 до 1050 нм ± 4 %.

Определение диапазона измерений и пределов допускаемой относительной погрешности измерений светового потока производится для спектрометров моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch, GL SPECTIS 1.0 T Flicker в комплектации с датчиком GL OPTI SPHERE 48 или GL OPTI SPHERE 48HS, в соответствии с комплектом поставки.

• 8.4.3.1 Установить на спектрометр датчик GL OPTI SPHERE 48 (далее - сфера) из его комплекта. Для этого необходимо снять стандартную измерительную насадку, установить адаптер из состава спектрометра и затем присоединить сферу в вертикальном положении.

• 8.4.3.2 Установить полупроводниковый излучатель из состава ВЭТ светового потока (далее - излучатель) и спектрометр на фотометрической скамье.

• 8.4.3.3 Включить спектрометр и источник питания излучателя. Спектрометр автоматически определит установленную сферу с помощью встроенного ПО. При присоединении спектрометра к компьютеру, программное обеспечение автоматически распознает установленную сферу и загрузит необходимые файлы.

• 8.4.3.4 Установить рабочий режим питания излучателя, указанный в сертификате калибровки, и включить излучатель.

• 8.4.3.5 Провести пятикратные прямые измерения светового потока для каждого излучателя в соответствии с п. 8.4.1.7.

• 8.4.3.6 Установив на спектрометр датчик GL OPTI SPHERE 48HS, повторить пункты с

• 8.4.3.2 по 8.4.3.5.

• 8.4.3.7 Диапазон измерения светового потока от 0,01 до 8,00 лм обеспечивается линейностью спектрометров.

• 8.4.3.8 Рассчитать среднее арифметическое значение пяти измерений светового потока, лм, по формуле (7):



(7)

где Фк.1 ~ значения светового потока к-го эталонного излучателя, измеренные спектрометром, лм;

i — номер измерения;

к - номер излучателя.

• 8.4.3.9 Допускаемая относительная погрешность измерений светового потока определяется по формуле (8): где Ф_э - значения светового потока эталонных излучателей, лм, взятые из сертификата калибровки.



  Фа- -Ф,



  •100%

  (8)

• 8.4.3.10 Спектрометры считаются прошедшими операцию поверки, если для спектрометров GL SPECTIS 1.0 Touch, GL SPECTIS 1.0 T Flicker диапазон измерений светового потока со сферой GL48 составляет от 0,01 до 150,0 лм, а со сферой GL48HS от 0,15 до 1500,0 лм, пределы допускаемой относительной погрешности измерения светового потока не превышают ± 6,5 %, а для спектрометра GL SPECTIS 5.0 Touch диапазон измерений светового потока составляет от 0,01 до 150,0 лм (GL OPTI SPHERE 48) и от 0,05 до 1500,0 (GL OPTI SPHERE 48HS), пределы допускаемой относительной погрешности измерения светового потока не превышают ± 4,5 %.

Определение диапазона измерений и пределов допускаемой относительной погрешности измерений яркости производится для спектрометров моделей GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch, GL SPECTIS 1.0 T Flicker в комплектации с датчиком яркости.

• 8.4.4.1 Установить на спектрометр датчик яркости из его комплекта. Для этого снять стандартную измерительную насадку, установить адаптер из состава спектрометра и присоединить датчик с оптоволокном.

• 8.4.4.2 Установить источник яркости с диапазоном от 1 до 100 кд/м² из состава РЭ яркости и спектрометр на фотометрическую скамью.

• 8.4.4.3 Закрепить неподвижно эталонный источник яркости на фотометрической скамье. Эталонный источник яркости и приемная поверхность спектрометра должны находиться в вертикальных плоскостях, перпендикулярных оси скамьи, а их центры находиться на одной оптической оси.

• 8.4.4.4 Вывести эталонный источник яркости на рабочий режим в соответствии с его эксплуатационной документацией. На источнике яркости из состава РЭ установить значение яркости, соответствующее нижней границе диапазона яркости (3 кд/м²).

• 8.4.4.5 При присоединении спектрометра к компьютеру, программное обеспечение автоматически распознает установленный датчик яркости и загрузит необходимые файлы.

• 8.4.4.6 Провести пятикратные прямые измерения яркости в соответствии с п. 8.4.1.7.

• 8.4.4.7 На источнике яркости из состава РЭ установить значение яркости 100 кд/м². Повторить пункты с 8.4.4.5 по 8.4.4.6.

• 8.4.4.8 Установить источник яркости с диапазоном от 100 до 10000 кд/м² из состава РЭ яркости и спектрометр на фотометрическую скамью в соответствии с п. 8.4.4.3.

• 8.4.4.9 Вывести эталонный источник яркости на рабочий режим в соответствии с его эксплуатационной документацией. На источнике яркости из состава РЭ установить значение яркости 500 кд/м².

  • 8.4.4.10 Провести пятикратные прямые измерения яркости кд/м², в соответствии с п. 8.4.1.7.

  • 8.4.4.11 Повторить пункты с 8.4.4.9 по 8.4.4.10 для значений яркости 1000, 5000 и 10000 кд/м²

  • 8.4.4.12 3а результат измерений яркости принимают среднее арифметическое результатов измерений для к-го значения яркости, кд/м², рассчитанное по формуле (9):

(9)

где L - яркость, измеренная спектрометром, кд/м², i - номер измерения.

8.4.4.13 Допускаемая относительная погрешность измерений яркости определяется по формуле (10):

•100 %,

(Ю) где Z, - значения яркости, создаваемой эталонным источником, кд/м“, взятые из сертификата калибровки.

8.4.4.15 Спектрометры считаются прошедшими операцию поверки, если диапазон измерений яркости составляет от 3 до 10000 кд/м², а допускаемая относительная погрешность измерений яркости не превышает пределы ± 4 % для GL SPECTIS 5.0 Touch и ± 6 % для GL SPECTIS 1.0 Touch, GL SPECTIS 1.0 T Flicker.

• 8.4.5.1 Установить спектрометр и источник излучения (эталонную светоизмерительную лампу накаливания или эталонный телецентрический осветитель "ЭТО-2") из состава ВЭТ СС и О на фотометрическую скамью.

• 8.4.5.2 Центр тела накала лампы и центр приемной поверхности измерительной головки спектрометра должны находиться на одной оптической оси. Тело накала лампы и приемная поверхность измерительной головки спектрометра должны располагаться в плоскостях, перпендикулярных оптической оси. Эталонный телецентрический осветитель «ЭТО-2» устанавливают так, чтобы фокальная плоскость линзы была перпендикулярна оптической оси спектрометра. Спектрометр освещают в направлении, перпендикулярном к приемной поверхности измерительной головки на расстоянии от источника не менее чем 1 м.

• 8.4.5.3 Измерить расстояние /, м, от плоскости тела накала источника излучения до приемной поверхности спектрометра при помощи нутромера из состава ВЭТ СС и О.

Рассчитать значение освещенности Е_о, лк, по формуле (11):

(11)

где /_о - значение силы света /-ого эталонного источника излучения, взятое из свидетельства о поверке, кд;

/ - расстояние от плоскости тела накала источника излучения до приемной поверхности спектрометра, м.

• 8.4.5.4 Включить источник излучения, прогреть в течение 15 минут.

• 8.4.5.5 Измерить освещенность Е&, лк, в соответствии с п. 8.4.1.7. Измерения освещенности провести 5 раз.

• 8.4.5.6 Определить среднее арифметическое результатов измерений освещенности, лк, по формуле (12):

(12)

• 8.4.5.7 Повторить пункты с 8.4.5.2 по 8.4.5.6 поочередно для эталонных светоизмерительных ламп накаливания и для всего диапазона эталонного телецентрического осветителя "ЭТО-2".

• 8.4.5.8 Допускаемая относительная погрешность определяется по формуле (13):

  измерения

  освещенности

  (13)



■100 %

где Е_э - значения освещенности, лк, эталонных источников света (осветителя и ламп), рассчитанные по формуле (11).

• 8.4.5.9 Спектрометры считаются прошедшими операцию поверки, если для спектрометров GL SPECTROLUX, GL SPECTIS 1.0 Touch, , GL SPECTIS 1.0 T Flicker диапазон измерений освещенности составляет от 15 до 100000 лк; пределы допускаемой относительной погрешности измерения освещенности не превышают ± 6 %; для спектрометра GL SPECTIS 5.0 Touch диапазон измерений освещенности составляет от 5 до 100000 лк; пределы допускаемой относительной погрешности измерения освещенности не превышают ± 4 %.

• 8.4.6 Определение диапазона измерений и пределов допускаемой абсолютной погрешности измерений координат цветности, коррелированной цветовой температуры и индекса цветопередачи

• 8.4.6.1 Установить излучатель из набора полупроводниковых излучателей из состава ВЭТ координат цвета и координат цветности (далее - излучатель) и спектрометр на фотометрическую скамью.

• 8.4.6.2 Выполнить измерения координат цветности, коррелированной цветовой температуры и индекса цветопередачи пять раз в соответствии с п. 8.4.1.7.

• 8.4.6.3 Повторить пункты с 8.4.6.1 по 8.4.6.2 для каждого излучателя.

• 8.4.6.4 За результат измерения координат цветности, коррелированной цветовой температуры и индекса цветопередачи принимают средние арифметические результатов измерений отдельно для каждого излучателя, рассчитанные формулам (14), (15), (16) и (17) соответственно:

где х, у - координаты цветности, измеренные спектрометром;

Т-коррелированная цветовая температура, измеренная спектрометром, К;

R - индекса цветопередачи, измеренный спектрометром;

i - номер измерения; к - номер излучателя.

• 8.4.6.5 Допускаемая абсолютная погрешность измерений координат цветности, определяется по формулам (18) и (19):

^д,.» =|^х‘^_X‘.J ’                                 (18)

^д,.» =|Л ~Л.,| ’                               (19)

где х_{к э} и у_кэ - значения координат цветности £-го излучателя, взятые из сертификата

калибровки.

• 8.4.6.6 Допускаемая относительная погрешность цветовой температуры определяется по формуле (20):



  •100%,

(20)

где Т₃ - значения коррелированной цветовой температуры, К, эталонных излучателей, взятые из сертификата калибровки.

• 8.4.6.7 Допускаемая относительная погрешность измерения индекса цветопередачи определяется по формуле (21):



  -100%,

(21)

где 7?_аэ - значения индекса цветопередачи эталонных излучателей, взятые из сертификата калибровки.

• 8.4.6.8 Спектрометры считаются прошедшими операцию поверки, если диапазон измерений координат цветности составляет для х: от 0,0039 до 0,7347, для у: от 0,0048 до 0,8338; диапазон измерений коррелированной цветовой температуры составляет от 2000 до 8000 К; значения допускаемой абсолютной погрешности измерений координат цветности х и у не превышают пределов ± 0,0020 для GL SPECTROLUX, GL SPECTIS 1.0 Touch, , GL SPECTIS 1.0 Т Flicker и ± 0,0015 для GL SPECTIS 5.0 Touch, а пределы относительной погрешности измерений коррелированной цветовой температуры не превышают ± 4 %; диапазон измерений индекса цветопередачи составляет от 50 до 98, а значения относительной погрешности измерений индекса цветопередачи не превышают ± 4 %.

• 9.1 Результаты измерений поверки заносятся в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 Спектрометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 -8.4.6 фактических значений метрологических характеристик спектрометров и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.3 Спектрометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

Начальник лаборатории ФГУП «ВНИИОФИ»

Хлевной

Ведущий специалист ФГУП «ВНИИОФИ»

Ведущий инженер ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ А (Обязательное) К Методике поверки МП 026.М4-19 «ГСИ. Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker. Методика поверки»

ПРОТОКОЛ первичной (периодической)поверкн от «________»________________20__г.

Средство измерений: Спектрометр GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch, GL SPECTIS 1.0 T Flicker______________________________________________

наименование средства измерений, тип

За вод с ко й но м е р____________________________________________________________________________

заводской номер средства измерений

Принадлежащее_______________________________________________________________

наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 026.М4-19 «ГСИ. Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker. Методика поверки», утвержденной ФГУП «ВНИИОФИ» 15 апреля 2019 г.

наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов___________________________________________________________

наименование, заводской номер, разряд, класс точности или погрешность

При следующих значениях влияющих факторов:______________________________________

приводят перечень и значения влияющих факторов

• - температура окружающей среды, °C            ___________

• - относительная влажность воздуха, %             ___________

• - атмосферное давление, кПа                     ___________

• - напряжение питающей сети, В                 __________

• - частота питающей сети, Гц                     ___________

Внешнийосмотр:________________________________________________________

Проверка идентификации программного обеспечения:

Таблица А.1 - Идентификационные данные программного обеспечения

Опробование:__________________________________________________________

Получены результаты поверки метрологических характеристик:

Таблица А.2 - Метрологические характеристики

Рекомендации__

средство измерений признать пригодным (или непригодным)!; применению

Исполнители:______________________ ___________________________________

должность            подпись фамилия, инициалы

22
