Методика поверки «Преобразователи измерительные переменного тока Е842А, Е842С» (49501860.3.0009 МП)

УТВЕРЖДАЮ

Директор ООО “Фирма “Алекто-Электрик”

И.А.Дашук

11 октября 2001г.

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

ПЕРЕМЕННОГО ТОКА Е842А, Е842С

Методика поверки

49501860.3.0009 МП

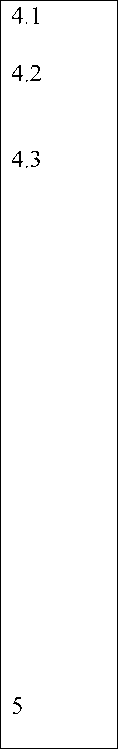

Номер пункта методики поверки

• 1.2 При проведении поверки допускается применение средств, не приведенных в перечне, но обеспечивающих контроль метрологических характеристик с требуемой точностью.

• 1.3 Средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы.

• 2.1 При проведении поверки соблюдают следующие требования:

- «Правила технической эксплуатации электроустановок потребителей»;

- «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

- требования, приведенные в эксплуатационной документации на испытательное оборудование.

• 2.2 Преобразователь соответствует ГОСТ Р 52319-2005 (МЭК 61010-1:2001).

Тип изоляции - основная. Степень загрязнения 2. Категория измерений III.

• 2.3 Внешнее подключение следует производить согласно схеме подключения преобразователя при отключенных от источников сигнала соединительных проводах.

• 2.4 Опасный фактор - входной переменный ток.

В случае возникновения аварийных условий и режимов работы преобразователь необходимо немедленно отключить.

• 4.1.1 При проведении внешнего осмотра устанавливают соответствие преобразователей следующим требованиям:

- отсутствие механических повреждений корпуса, крышки, присоединительных контактов;

- наличие четкой маркировки;

- наличие гарантийной наклейки или свидетельства о государственной поверке (при проведении периодической поверки).

• 4.2.1 Проверку электрического сопротивления изоляции осуществляют мегаомметром.

Прикладывают испытательное постоянное напряжение (250 ± 25)В между соединенными вместе контактами 1-2 (входная цепь) и 3 - 4 (выходная цепь) и определяют электрическое сопротивление изоляции.

Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегаомметра практически установятся.

Результаты проверки считают удовлетворительными, если значения сопротивления изоляции составляют не менее 40 МОм.

• 4.3.1 Основную приведенную погрешность преобразователя определяют методом сравнения измеренного с применением образцового средства измерения значения выходного сигнала при точном выставлении входного сигнала по образцовому прибору с расчетным значением выходного сигнала.

• 4.3.2 При подготовке к проверке основной погрешности проводят следующие работы:

• -  соединяют приборы по схеме, приведенной в приложении А;

• -  устанавливают диапазон выходного тока установки G1 в соответствии с номинальным значением входного тока преобразователя;

• - на преобразователь подают входной сигнал;

• - выдерживают преобразователь в течение времени установления рабочего режима.

• 4.3.3 При проверке основной приведенной погрешности выполняют следующие операции:

• - устанавливают поочередно значения входного тока преобразователя по прибору РА1 в соответствии с таблицей 2, снимают показания прибора PV1 и определяют действительное



  1	Зам.	47113964.17-06		09.10.06
  Изм	Лист	№ докум.	Подп.	Дата

  49501860.3.0009 МП

  Лист

Таблица 2

* Нормирующее значение выходного тока

значение выходного тока по формуле

U вых. о

I вых. о = -----------------, (1)

Ro

где ивых.о - показание образцового прибора PV1, мВ; Ro - значение образцового сопротивления R2, Ом;

- определяют основную приведенную погрешность у в процентах по формуле

1вых.о - 1вых.р

Y =------------------------- • 100,

1н

где 1вых.о - действительное значение выходного тока на проверяемой отметке, мА;

1вых.р - расчетное значение выходного тока на проверяемой отметке, мА;

1н - нормирующее значение выходного тока, мА.

Результаты проверки считают удовлетворительными, если во всех проверяемых точках значение основной приведенной погрешности не превышает:

± 1% от нормирующего значения выходного тока для преобразователей Е842А;

± 0,5% от нормирующего значения выходного тока для преобразователей Е842С.

• 5.1 Результаты поверки оформляют протоколом по форме обязательного приложения Б.

• 5.2 Положительные результаты поверки оформляют свидетельством о государственной поверке и клеймением преобразователя.

• 5.3 В случае отрицательных результатов поверки запрещают дальнейшую эксплуатацию преобразователей, в протоколе делают запись о непригодности. В этом случае необходимо произвести гашение клейма.

(рекомендуемое)

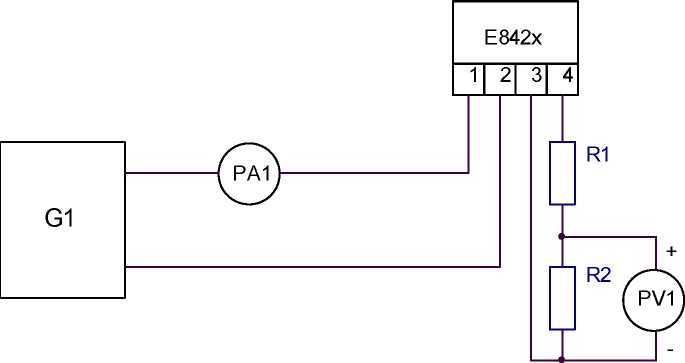

Схема рабочего места по проверке основной погрешности преобразователей

G1 - источник стабилизированных напряжений ИСН-1;

PA1 - амперметр Д5099 (Д5100);

PV1 - вольтметр универсальный В7-46;

R1 - магазин сопротивлений Р33;

R2 - катушка электрического сопротивления Р331
