Методика поверки «Комплексы измерительные программно-технические ’’Енисей ВК”» (МП 2064-0105-2015)

УТВЕРЖДАЮ

Руководитель лаборатории

ФГУП’"ВНИ         г Менделеева"

„    .     _____Пиастре

" /5" декабря 2015 г.

Санкт-Петербур!

2015 г. '

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на комплексы измерительные программно-технические "Енисей ВК" (далее - комплексы) и устанавливает периодичность, объем и порядок первичной и периодических поверок.

При проведении поверки необходимо пользоваться Руководством по эксплуатации комплексов ПМ08.2014.01.00ЕРЭ.

При наличии соответствующего заявления от владельца средства измерений допускается проведение поверки отдельных ПК в указанных в заявлении конкретных выбранных диапазонах.

Интервал между поверками - 2 года.

• 1.1. При проведении поверки комплекса должны быть выполнены операции, ука

занные в таблице 1.

Таблица 1

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки комплекса должны быть применены следующие средства измерений:

Калибратор универсальный Н4-17 воспроизведение напряжения постоянного тока, предел 20 В, ± (0,002 % U_x+0,0001 % U_n); воспроизведение силы постоянного тока, предел 20 мА, ± (0,004 % U_x+0,0004 % U_n) (номер в ФИФ по ОЕИ 46628-11).

Генератор сигналов специальной формы AFG-72125, от 1 мГц до 25 МГц, ± 2-10'⁵ (номер в ФИФ по ОЕИ 53065-13).

Термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C. Гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 % при температурах от 15 до 40 °C, кл.1.

Барометр - анероид БАММ, диапазон измерений от 600 до 790 мм рт. ст., ± 0,8 мм рт. ст.

Примечания. 1. Все перечисленные средства измерений должны быть технически исправны и своевременно поверены.

• 2. Допускается замена указанных средств измерений на другие типы, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

К поверке комплекса допускаются работники государственных и ведомственных метрологических органов, аккредитованных на право поверки данного средства измерения, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с Руководством по эксплуатации комплекса и настоящей методикой.

• 4.1.   Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

• 4.2.   При выполнении операций поверки комплекса должны соблюдаться требования технической безопасности, регламентированные:

• -    ГОСТ12.1.030-81 "Электробезопасность. Защитное заземление, зануление".

• -   Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей.

• -   Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

• 5.1. При проведении операций поверки комплекса должны соблюдаться следую

  щие условия:

  • -  диапазон температуры окружающего воздуха,°C..............от 15 до 25

  • -  относительная влажность воздуха, %.................................до 80

  • -  диапазон атмосферного давления, кПа...........................от 84 до 106

  • -  напряжение питания от сети постоянного тока, В............от 187 до 242

  • -  напряжение питания от сети переменного тока, В............от 187 до 242

• 5.2.   Перед началом операций поверки поверитель должен изучить Руководство по эксплуатации комплекса

• 5.3.   Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть 220 В, 50 Гц и находятся в режиме прогрева в течение времени, указанного в их технической документации.

• 6.1.   Внешний осмотр

  • 6.1.1.      При проведении внешнего осмотра должно быть установлено соответствие комплекса следующим требованиям.

    • 6.1.1.1.      Комплекс должен соответствовать заводскому номеру и комплекту поставки (включая эксплуатационную документацию).

    • 6.1.1.2.      Механические повреждения наружных частей компонентов комплекса, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики комплекса, должны отсутствовать.

    • 6.1.1.3.      Маркировка и надписи на передних панелях компонентов комплекса должны быть четкими, хорошо читаемыми.

    • 6.1.1.4.      Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1.-6.1.1.3.

• 6.2. Опробование.

Опробование работы комплекса выполняется следующим образом.

На вход выбранного ИК подать сигнал, соответствующий ориентировочно 70 % диапазона входного сигнала. Наблюдать соответствующую реакцию на экране монитора компьютера.

6.3 Проверка диапазонов и определение основных приведенных погрешностей преобразования.

6.3.1 Проверка диапазонов и определение основной приведенной погрешности каналов (ИК) с входными сигналами напряжения постоянного тока.

Проверка производится по следующей методике:

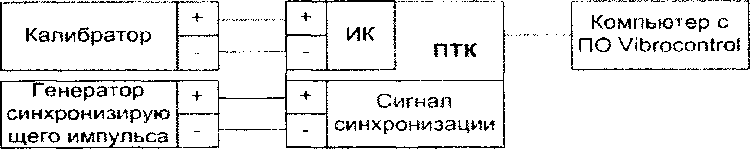

- собирают схему в соответствии с рисунком 1, при этом калибратор подключают к комплексу при помощи медных проводов;

Калибратор - калибратор универсальный Н4-17;

ПТК - комплекс измерительный программно-технический "Енисей ВК";

Генератор синхронизирующего импульса - генератор сигналов специальной формы AFG-72125.

Рисунок 1

• - подключают компьютер к порту, указанному в Формуляре комплекса, и запускают программу Vibrocontrol;

• - к выводам "Сигнал синхронизации" подключают генератор сигналов специальной формы AFG-72125 (точки подключения указаны в Формуляре комплекса);

• - установить на выходе генератора импульсный сигнал с частотой 5 Гц и амплитудой 3 В;

• - на экране монитора компьютера в окне программного обеспечения Vibrocontrol выбирают из списка номер (указан в Формуляре) подключенного измерительного канала (ИК) для просмотра текущего результата преобразования и задают режим просмотра "Параметр";

• - выбирают 5 точек Ui, равномерно распределенных в пределах диапазона входного сигнала напряжения постоянного тока, указанного в Формуляре для выбранного ИК;

• - на калибраторе Н4-17 (в режиме воспроизведения напряжения постоянного тока на пределе 20 В) последовательно устанавливают выбранные значения Ui, при этом для выбранного канала на экране визуализируются результат преобразования Аизм i (в единицах технологического параметра);

• - для каждого значения Ui рассчитывают (в зависимости от функционального назначения ИК) соответствующее номинальное значение технологического параметра Ai по формуле

Ai = (Ui -U min) '(А max " Amin) / (U max - Umin) + Amin,

где Amin, Amax - нижний и верхний пределы диапазона технологического параметра соответственно.

- для каждого значения U, вычисляют абсолютную погрешность ИК по формуле

> У '              ..                     ...               Лик i | Аизм i - Aj |

• - находят максимальное значение абсолютной погрешности ИК по формуле

• - рассчитывают приведенную погрешность ИК по формуле

YhkU ЮОДик /(Amax ^- Amin) %

- повторяют операции для других диапазонов входного сигнала напряжения постоянного тока.

Результаты поверки вносятся в протокол, форма которого приведена в приложении А.

ИК комплексов с входными сигналами напряжения постоянного тока считается прошедшим поверку с положительными результатами, если ни одно из полученных значений у_ик и не превосходит (по абсолютной величине) допускаемых пределов основной приведенной погрешности преобразования напряжения.

6.3.2 Проверка диапазонов и определение основной приведенной погрешности каналов (ИК) с входными сигналами силы постоянного тока.

Проверка производится по следующей методике:

• - собирают схему в соответствии с рисунком 1, при этом калибратор подключают к комплексу при помощи медных проводов;

• - подключают компьютер к порту, указанному в формуляре комплекса и запускают программу Vibrocontrol;

• - к выводам "Сигнал синхронизации" подключают генератор сигналов специальной формы AFG-72125 (точки подключения указаны в Формуляре комплекса);

• - установить на выходе генератора импульсный сигнал с частотой 5 Гц и амплитудой 3 В;

• - на экране монитора компьютера в окне программного обеспечения Vibrocontrol выбирают из списка номер (указан в Формуляре) подключенного канала для просмотра текущего результата преобразования и задают режим просмотра "Параметр";

• - выбирают 5 точек F, равномерно распределенных в пределах диапазона входного сигнала силы постоянного тока, указанного в Формуляре для выбранного ПК;

• - на калибраторе Н4-17 (в режиме воспроизведения силы постоянного тока на пределе

20 мА) последовательно устанавливают выбранные значения I;, при этом для выбранного ИК на экране визуализируются результат преобразования А_отм i (в единицах технологического параметра);

• - для каждого значения I; рассчитывают (в зависимости от функционального назначения ИК) соответствующее номинальное значение технологического параметра Ai по формуле

Ai— (Ii - Imin)‘(Amax - Amin) / (Imax ~ Imin) + Amin,

где Amin, Атах - нижний и верхний пределы диапазона технологического параметра соответственно.

• - для каждого значения I; вычисляют абсолютную погрешность ИК по формуле

Дик i | Аизм i - Aj |

• - находят максимальное значение абсолютной погрешности ИК по формуле

• - рассчитывают приведенную погрешность ИК по формуле

Уик1 100Д_ик /(Атах “ Amin) %

Результаты поверки вносятся в протокол, форма которого приведена в приложении Б.

ИК комплексов с входными сигналами силы постоянного тока считаются прошедшими поверку с положительными результатами, если ни одно из полученных значений у_Ик i не превосходит (по абсолютной величине) допускаемых пределов основной приведенной погрешности преобразования силы постоянного тока.

• 7. ПРОВЕРКА СООТВЕТСТВИЯ ПО ИДЕНТИФИКАЦИОННЫМ ДАННЫМ.

Методика проверки идентификационного наименования файлов и их цифровых идентификаторов встроенного ПО контроллеров

Для проверки идентификаторов встроенного ПО необходимо воспользоваться функцией ПО конфигурирования.

Во вкладке "Сервис" для проверки идентификаторов встроенного ПО предусмотрены поля "Идентификатор ПО RT” и "Идентификатор ПО FPGA".

ИП" ■'ф'МгаЫк 1<М

Рисунок 1 - Вкладка проверки идентификаторов метрологически значимых частей ПО.

В верхней строке отображается имя файла метрологически значимой части встроенного ПО. В строку ниже выводится контрольная сумма для эталона данного файла (эталонная контрольная сумма). В процессе работы контроллера, независимый модуль встроенного ПО вычисляет контрольную сумму файла метрологически значимой части встроенного ПО, загруженного в контроллер на текущий момент, и сравнивает её с эталоном. Если контрольные суммы совпадают - проверка целостности данного файла встроенного ПО считается пройденной успешно, и строка контрольной суммы подсветится зелёным цветом. В случае несовпадения контрольных сумм считается, что целостность встроенного ПО нарушена, а строка контрольной суммы подсветится красным цветом. Файл со значениями эталонных контрольных сумм доступен по FTP только для чтения, в расположении /etc/md5ref.dat. Измене-

Таблица 4 Встроенное программное обеспечение: контроллер Slave2

Результаты проверки вносятся в протокол, форма которого приведена в приложении В.

Комплексы считаются прошедшими проверку с положительными результатами, если идентификационные наименования файлов встроенного ПО контроллеров и их цифровые идентификаторы соответствуют данным, приведенным в таблицах 2-4.

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1.      При положительных результатах поверки комплекса оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

  • 8.2.      При отрицательных результатах поверки комплекса свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности.

Протокол поверки №

от

ft

ft

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: ________________________________зав. №_______ (Свидетельство о поверке №________от________г.)

Методика поверки: п. 6.3.1 МП2064-0105-2015

Результаты поверки приведены в таблицах 1-3.

Таблица 1 ПК № у_{ик доп} ⁼ ± 0,25

Таблица 2 ИК№ у_ИКДоп = + 0.25

Таблица 3 ИК № у_ик доп ⁼ ± 0,25

Выводы:__________

Поверитель

Протокол поверки №

от

н

Условия поверки:

температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: __зав. №_______ (Свидетельство о поверке №________от________г.)

Методика поверки: п. 6.3.2 МП2064-0105-2015

Результаты поверки приведены в таблице 1.

Таблица 1 ПК №у_Ик доп = ± 0,40

Выводы: ______ . ____________

Поверитель

Протокол поверки №

от " "____________________г.

Условия поверки:

• -  температура окружающего воздуха, °C.................

• -  относительная влажность воздуха, %....................

• -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: ___________________________зав. №_______ (Свидетельство о поверке №________от________г.)

Методика поверки: раздел 7 МП2064-0105-2015

Результаты проверки приведены в таблицах 1-3.

Таблица 1 Встроенное программное обеспечение: контроллер Master
